S700K 电动转辙机分动外锁闭道岔转换设备第一章分动外锁闭道岔转换设备为了保证列车或列车在道岔上运行的安全，必须将道岔固定在某个特定的位置，未经操作人员发出命令，道岔不得随意改变位置。
第一节道岔的锁闭所谓道岔锁闭就是把可移动的部件（如尖轨或心轨）固定在某个开通位置，当列车通过时，不受外力的作用而改变。
电动控制的道岔分为内锁闭道岔和外锁闭道岔。
外锁闭道岔又分连动道岔和分动道岔。
一、内锁闭道岔转换设备1、内锁闭的原理：由转辙机动作杆经外部杆件对道岔实现位置固定即內锁闭道岔。
实际上，内锁闭方式锁闭道岔是对道岔可动部分进行间接锁闭。
2、内锁闭的特点：⑴、结构简单，便于日常维修保养，且转换比较平稳，属定力锁闭。
⑵、道岔的二根尖轨由四根（50kg/M 道岔为三根）连接杆组成框架结构，使尖轨部分整体钢性较高，而且框架式结构造成的反弹和抗劲较大。
⑶、受外力冲击时,如发生弯曲变形,会使工作尖轨与基本轨分离,严重威胁行车安全。
⑷、冲击力經过杆件将作用于转辙机的内部机件易于受损，挤切销折断，移位接触器跳开等。
⑸、由于框架结构的道岔的尖端杆、连接杆高于枕木，因为车辆的零部件松脱将尖端杆拉弯，道岔形成四开状态而造成列车颠覆事故由此可见内锁闭道岔已不能适应提速运行的需要。
二、分动外锁闭道岔转换设备1、分动外锁闭的原理：当道岔由转辙机带动至某个特定位置后，通过本身所依附的锁闭装置，直接把尖轨与基本轨（心轨与翼轨）密贴夹紧并固定，称为外锁闭。
由于提速道岔的外锁闭道岔尖轨的两根尖轨之间没有连接杆，在转换过程中，两根尖轨是分别动作的，称为分动外锁闭道岔。
2、分动外锁闭的特点：⑴改变了传统的框架结构，使尖轨的整体刚性大幅度下降。
⑵尖轨分动后，转换启动力小，而且一根尖轨的变形不影响另一根尖轨，由此造成的反弹、抗劲等阻力均减小很多。
⑶两根分动尖轨在外锁闭装置作用下，无论是启动解锁，还是在密贴锁闭过程中，所需的转换力均较小，避开了两根尖轨最大反弹力的叠加时刻。

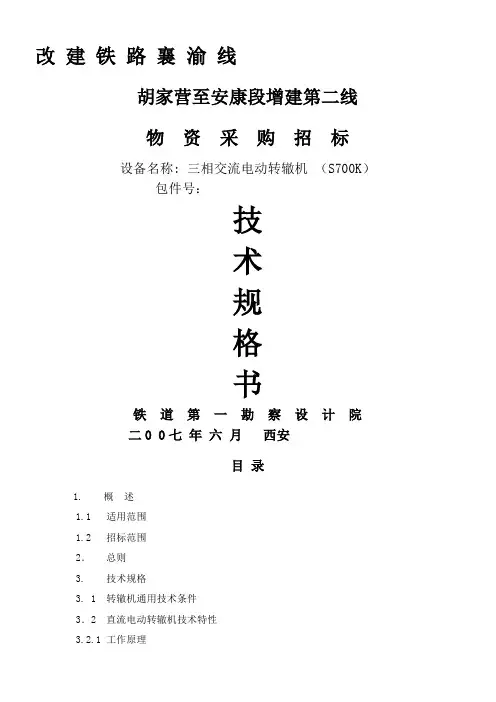

改建铁路襄渝线胡家营至安康段增建第二线物资采购招标设备名称: 三相交流电动转辙机（S700K）包件号：技术规格书铁道第一勘察设计院二0 0七年六月西安目录1. 概述1.1 适用范围1.2 招标范围2．总则3. 技术规格3. 1 转辙机通用技术条件3．2 直流电动转辙机技术特性3.2.1 工作原理3.2.2 技术性能3.2.3 安装及调试4. 测试、验收及交货时间、地点4.1 测试4.2 验收4.3 交货时间、地点5. 技术资料5.1 图纸5.2 说明书5.3 测试资料6. 技术培训6.1 培训对象6.2 培训内容6.3 培训教师、教材及器材7. 技术指导及技术支援7.1 卖方应说明的问题7.2 工程技术支援7.3 安装技术指导7.4 维护技术支援8. 备品、备件9. 标志、包装、运输、储存10. 附则附件1：技术建议书应包含的内容附件2：报价书应包括的内容附件3：物资采购清单1．概述1．1 适用范围本规格书适用于襄渝线胡家营（不含）至安康东段范围内及西康线旬阳北站三相交流电动转辙设备的制造、试验、开通、验收的有关规定，同时作为卖方编制技术建议书的依据。
1．2 招标范围招标范围为胡家营（不含）至安康东段范围内的下白河、下冷水、下棕溪、旬阳共计4个站的三相交流电动转辙机设备。
2．总则2．1道岔转辙设备是道岔控制的重要设备，它必须具有长寿命、高安全性、高可靠性。
★2．2道岔转辙设备原则上应满足国家标准和铁道部有关的行业标准及技术条件。
TB /T 2614-1994《转辙机通用技术条件》TB /T 2613-1994《转辙机试验方法》TB /T1433 《铁路信号产品正常环境工作条件》TB /T2846-1997《铁路地面信号产品振动试验方法》GB 5171-1991 《小功率电动机通用技术条件》★2．3 道岔转辙设备必须通过所在国有关权威机构的认证和质量检测。
★2．4 道岔转辙设备应采用先进技术和成熟经验，并在一定时期内保持技术的先进性。
一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
浅谈S700K-C型电动转辙机发布时间：2023-02-15T09:20:40.168Z 来源：《工程建设标准化》2022年19期作者：秦孟鑫[导读] S700K-C型电动转辙机采用滚珠丝杠为传动装置，由三相交流电动机进行电力驱动秦孟鑫武汉地铁运营有限公司湖北省武汉市 430000摘要：S700K-C型电动转辙机采用滚珠丝杠为传动装置，由三相交流电动机进行电力驱动，其性能稳定，结构先进，解决了电机断线、故障电流变化、移位接触器和挤切削折断等惯性故障，可以做到少维护，免维修。
另外，S700K-C型电动转辙机的工艺精良，应用广泛，多用于转换各种型式和规格的外锁闭道岔。
关键词：S700K-C型电动转辙机滚珠丝杠三相交流电动机引言S700K-C型电动转辙机是吸收德国西门子公司的S700K转辙机技术进行研发和改造，能够满足中国干线铁路提速的需求，它不仅可用于转换各种外锁闭道岔，还能操纵脱轨器、吊桥、旋桥以及闸门等栓锁装置。
在日常道岔设备的使用中，S700K-C型电动转辙机利用电气检测尖轨和可动心轨辙叉的终端位置来给出相应的表示。
在操纵道岔过程中，S700K-C型电动转辙机提供尖轨及可动心轨辙叉在终端位置的保持力，能够使道岔设备处于稳定的状态，提高行车安全的可靠度。
另外，S700K-C型电动转辙机采用道岔机械锁闭装置，可以提供锁闭装置的机械保持力。
在S700K-C型电动转辙机的日常保养维修中，它的轴承能够长时间内不需加油而保持工作状态正常，且机盖可以耐油、耐脂，减少了维护次数，从而提高了设备的可靠性和使用寿命。
但是在S700K-C型电动转辙机的使用过程中，也可能会出现电气和机械故障，这必须要求我们在日常的维护过程中，要严格落实精检细修的标准，掌握S700K-C型电动转辙机的维护技巧，确保道岔处于良好的工作状态。
1.S700K-C型电动转辙机的结构与特点1.1S700K-C型电动转辙机的结构S700K-C型电动转辙机的结构由外壳保护模块、动力传动模块、检测和锁闭模块、安全保障模块、配线接口模块组成，如图1所示。
S700K-C型电动转辙机技术条件(C25106-A202-A1-*-59) 西门子信号有限公司S700K—C型电动转辙机可用来操纵各种形式和规格的外锁闭的道岔。
该产品采用高效率的滚珠丝杠传动方式，能保证转辙机的动作可靠。
本技术条件是在《S700K-240/280型电动转辙机基本技术要求》的基础上修订而成。
本技术条件由产品中心研发部提出并归口。
1 范围本标准规定了S700K-C型电动转辙机（以下简称转辙机）产品的基本参数、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于S700K-C型电动转辙机的设计、制造、检验和维修。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191-2000 包装储运图示标志GB 5171-91 小功率电动机通用技术条件GB/T 4942.2-93 低压电器外壳防护等级TB/T 2613-1994 转辙机试验方法TB/T 2614-1994 转辙机通用技术条件TB/T 2846-1997 铁路地面信号产品振动试验方法3 术语3.1 额定转换力——转辙机动作杆伸出或拉入运动时规定的输出力。
3.2 电源电压——电源屏输出给转辙机的电压。
3.3 动作电流——转辙机在额定转换力及规定的电源电压下，电动机启动后的最大电流值。
4 转辙机的型号含义及基本参数4.1 转辙机的外形结构图见图1。
4.2 转辙机的型号含义示例。
S700K－C 150 / 75 /4500 L T是否可挤（可挤用T表示，不可挤不表示）左/右装（L表示左装，R表示右装）额定转换力（N）检测行程（±5mm，不设检测杆用“*”表示）动程（mm）中国型西门子滚珠丝杠转辙机4.3 转辙机的基本参数见表1。

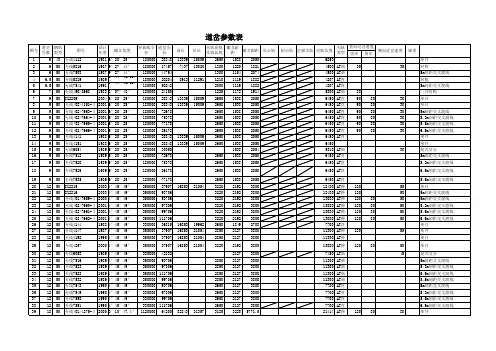

S700K电动转辙机所用型号概要分动外锁闭提速道岔的安装调整与维护发展概况：我局自上世纪九十年代初上道开通分动外锁闭提速道岔以来，已经过多次的技术改进，由原来的燕尾式分动外锁闭提速道岔，逐步发展到现在的勾式分动外锁闭提速道岔；道岔直向的通过速度也已由160km/h提高到250km/h；分动外锁闭提速道岔的转辙设备也已由原来单一的S700K发展到多种转辙设备（例如ZYJ7液压型及ZDJ9型）。
我局管内外锁闭提速道岔的道岔型号也由9号发展到现在的12号、18号、30号道岔，由单机（带直角拐）牵引发展到双机牵引、五机牵引及六机、八机牵引，现在我国已生产出45号提速道岔，由十一机或十三机牵引。
提速道岔故障占我局电务设备故障的近50%，如何压缩和减少道岔故障已成为我局各电务段的重要议程，为逐步提高我局电务维修人员对分动式外锁闭提速道岔的维修业务素质，确保天窗修的利用效率和维修质量，进一步提高我局分动外锁闭提速道岔的运用质量，压缩外锁闭提速道岔故障，确保行车安全，在此，根据以往道岔维修实践经验，本着简单易懂、操作简便、实用的原则，联系现场实际，共同对分动式外锁闭提速道岔的安装与调整方法，天窗修维修内容及工、电联合整治道岔工作须注意的事项、方法及整治标准，提速道岔发生机械故障的原因及判断与处理方法进行探讨，有不对之处请指正。
一、提速道岔S700K电动转辙机所用型号、道岔转换力、S700K 转辙机拉力和道岔开向（一）、双机牵引：1、9号道岔（刚枕及水泥枕通用）：尖一，左装A13;右装A14;（拉力≥3000N；）。
尖二，左装A29;右装A30;（拉力≥4500N）。
2、12号道岔（刚枕及水泥枕通用）：尖一，左装A13;右装A14;（拉力≥3000N）。
尖二，左装A15;右装A16;（拉力≥4500N）。
（二）、五机牵引：12号道岔（水泥枕）：1、SC325型12号道岔（水泥枕）：尖一，左装A13;右装A14;（拉力≥3000N）。
