金具使用说明

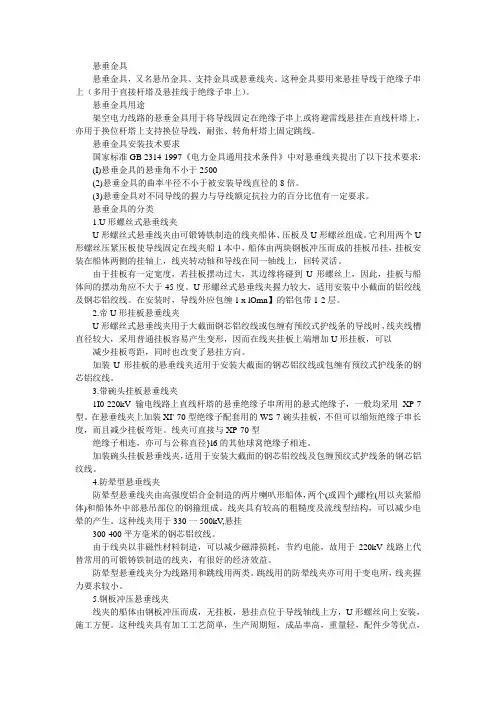

悬垂金具悬垂金具，又名悬吊金具、支持金具或悬垂线夹。

这种金具要用来悬挂导线于绝缘子串上（多用于直接杆塔及悬挂线于绝缘子串上）。

悬垂金具用途架空电力线路的悬垂金具用于将导线固定在绝缘子串上或将避雷线悬挂在直线杆塔上，亦用于换位杆塔上支持换位导线，耐张、转角杆塔上固定跳线。

悬垂金具安装技术要求国家标准GB 2314-1997《电力金具通用技术条件》中对悬垂线夹提出了以下技术要求:(I)悬垂金具的悬垂角不小于2500(2)悬垂金具的曲率半径不小于被安装导线直径的8倍。

(3)悬垂金具对不同导线的握力与导线额定抗拉力的百分比值有一定要求。

悬垂金具的分类1.U形螺丝式悬垂线夹U形螺丝式悬垂线夹由可锻铸铁制造的线夹船体、压板及U形螺丝组成。

它利用两个U 形螺丝压紧压板使导线固定在线夹船1本中，船体由两块钢板冲压而成的挂板吊挂，挂板安装在船体两侧的挂轴上，线夹转动轴和导线在同一轴线上，回转灵活。

由于挂板有一定宽度，若挂板摆动过大，其边缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应不大于45度。

U形螺丝式悬垂线夹握力较大，适用安装中小截面的铝绞线及钢芯铝绞线。

在安装时，导线外应包缠1 x lOmn】的铝包带1-2层。

2.帝U形挂板悬垂线夹U形螺丝式悬垂线夹用于大截面钢芯铝绞线或包缠有预绞式护线条的导线时，线夹线槽直径较大，采用普通挂板容易产生变形，因而在线夹挂板上端增加U形挂板，可以减少挂板弯距，同时也改变了悬挂方向。

加装U形挂板的悬垂线夹适用于安装大截面的钢芯铝纹线或包缠有预纹式护线条的钢芯铝纹线。

3.带碗头挂板悬垂线夹1I0-220kV输电线路上直线杆塔的悬垂绝缘子串所用的悬式绝缘子，一般均采用XP-7型。

在悬垂线夹上加装XI'-70型绝缘子配套用的WS-7碗头挂板，不但可以缩短绝缘子串长度，而且减少挂板弯矩。

线夹可直接与XP-70型绝缘子相连，亦可与公称直径}l6的其他球窝绝缘子相连。

加装碗头挂板悬垂线夹，适用于安装大截面的钢芯铝绞线及包缠预纹式护线条的钢芯铝纹线。

Ref. №: DYTD0602间隙型导线（Gap Conductor）配套金具安装参考说明扬州达亨线路金具有限公司2006年12月前言：请务必先行阅读J-Power systems corporation 的间隙型电线（Gap Conductor）施工手册（JTD80-0176 Rev:3），在金具安装过程中遵循国家有关架空电力线路施工（含液压）工艺规程及验收规范。

一、压缩型耐张线夹安装说明1. 为使耐张线夹接续处有良好、可靠的电气接触性能，压接前，导线和耐张线夹的孔必须清洁，可将导线的表面用汽油清洗。

清洗长度为接续部分长度的1.25倍，耐张线夹的内孔亦用汽油清洗干净。

2. （切割导线），在导线上套入耐张线夹铝管本体。

3. 在导线端部，（剥开导线外面两层铝丝），露出钢芯，露出的钢芯用汽油清洗干净，再用干布擦干。

4. 钢芯插入至钢锚孔的全长度。

（锉去钢芯端部毛刺将有利于钢芯插入），选择适合压缩此钢锚的压模尺寸(15.5A/F)。

5. 从距钢锚台阶10mm(孔深100mm)处先压一模,然后向外(端部)进行压缩，每模应重叠已压模长的5~8mm，对于每一压缩均要求合模。

6. 钢锚连接压好后,将导线两层铝丝绞复到原来的导线状态(铝层端面至钢锚端面留20mm左右间隙，多余则去除，去除时不得损伤钢芯)。

7. 清洁导线端头0.5m左右，并涂上高温导电脂（推荐为DG-2宽温型），用钢丝刷刷擦。

8. 滑动耐张线夹铝管至配合位置。

选择适合压缩此铝管的压模尺寸（39.8A/F）。

9. 从铝管压缩起始位置开始压缩, （向钢锚环方向）连续压缩至滚花压缩终止位置, 每模应重叠已压模长的5~8mm，对于每一压缩均要求合模。

10.最后压缩铝管和导线接续部分，从铝管滚花压缩起始位置开始压缩, 向铝管末端压缩，自第二模起，每模应重叠已压模长的5~8mm，对于每一压缩均要求合模。

11.注意在铝管本体中部将会有一非压缩区域，内有压缩后的钢锚。

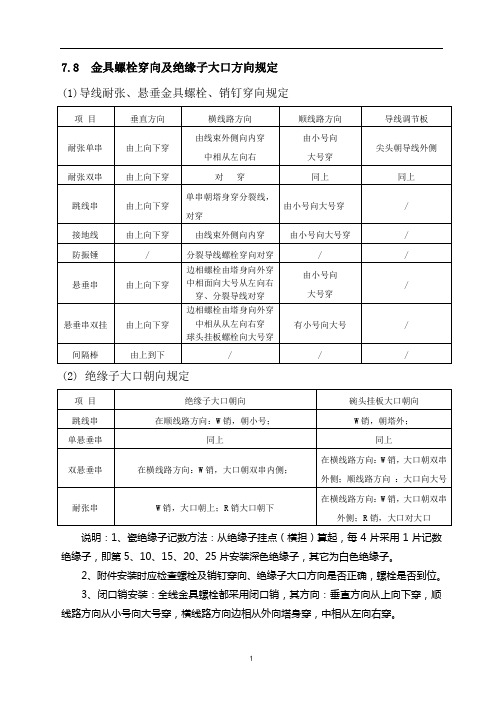

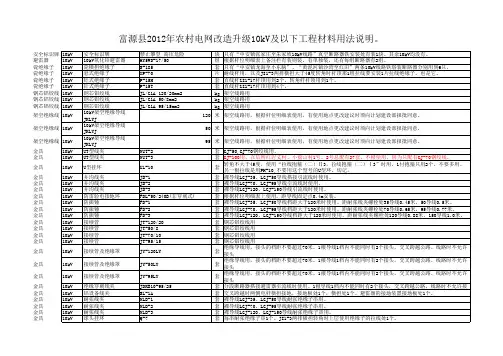

一：线路材料总述1.线路金具材料。

2.“110KV”线路配备常用金具及辅助材料。

3.“110KV”线路、杆塔、铁件、材料。

4.线路常用绝缘子。

5.“110 KV”线路使用砼杆各类铁件组合。

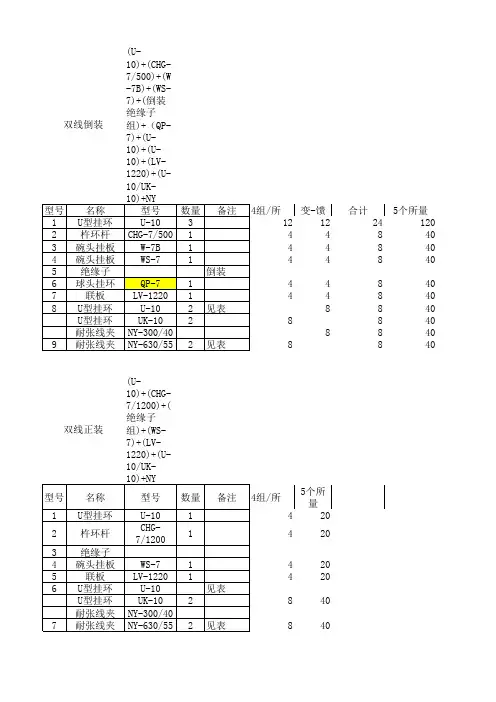

6.“110KV”线路常用金具材料组合。

7.“110KV”线路常用导线的配备与计算。

8.“110KV”线路常用地线的配备与计算。

9.砼制件及其它。

二、金具材料：1.用途：在架空线路上及配电装置中，用于、支持、固定、接续（导线及绝缘子成串）保护,导线及绝缘体的作用。

2.金具的分类：（按金具的主要性能和用途）（1）支持金具（也叫悬垂金具）（符号：以χ表示）例：ΧGU－2ΧGU－5（A）等（2）锚固金具、（也叫紧固和耐张金具）（符号：以N表示）例；NUT－1NLD－4NB－300/40（3）联结金具、（挂线金具，挂线零件）（按企业产品名称首个字母表示，无统一符号）例：Ws—7 W—7A QP—7 Z—7 L—1040U—7PH—10 QP—10U—1080等（4）接续金具（用于导地线的接续）（符号以J表示）例：JY—50G（地线接续管）JYD—300/40（导线接续管）注：接续金具可分为：异型、圆型、爆压、液压、钳压。

（5）防护金具（重锤、护线条、防振锤等）（符号以F表示）（主要是保护导地线、绝缘子等：如保护绝缘子使用的均压环。

防止绝缘子串上拔用重锤、防止导地线振动用防振锤）例：1. FG—50G（地线） 3. FYH—300/40（护线条）2. FD—5（导线） 4. ZC—30kg(30kg重锤)（6）接触金具（软、硬母线与设备端子电气接触）（符号、T表示）例：T型线夹，设备线夹。

（7）固定金具（电厂和大电流母线具）组合母线、电缆金具。

（8）设备线夹用S表示，母线金具用M表示。

（9）电力金具归类划分图：（注：根据金具材料性能与用途归类划分）三、“110KV”线路常用金具、规格、型号、符号的识别（电力企业分为85定型、74定型标准）1.U型挂环与U型螺栓。

预绞式金具执行标准-概述说明以及解释1.引言1.1 概述预绞式金具是一种广泛应用于建筑、桥梁、道路和其他工程领域的重要材料，它可以提供稳定的连接和支撑功能。

预绞式金具的设计和使用对于确保工程结构的安全和稳定至关重要。

在本文中，我们将深入探讨预绞式金具的执行标准，包括定义、分类、设计要点以及其重要性和未来发展趋势。

通过对这些内容的全面讨论，我们旨在帮助读者更好地了解和认识预绞式金具，并推动其在工程领域的应用与发展。

首先，我们将介绍预绞式金具的定义和分类。

预绞式金具是一种通过在金属构件上使用扭力来实现连接的金属材料。

它的分类主要根据装配方式、形状和材质等特征来进行。

通过对不同类型的预绞式金具的分类和特点的介绍，读者将更好地了解预绞式金具的多样性和适用性。

接下来，我们将重点讨论预绞式金具的设计要点。

在设计和选择预绞式金具时，一些关键因素需要考虑，例如预紧力、螺纹设计、材料选择和使用环境等。

这些要点的理解和应用将有助于工程师和设计者制定正确的预绞式金具选择和使用方案，确保工程结构的安全性和稳定性。

最后，我们将总结预绞式金具的重要性和未来发展趋势。

预绞式金具在工程领域中具有广泛的应用，它们可以提供可靠的连接和支撑功能，对于工程结构的稳定和持久性至关重要。

同时，随着科技的不断进步和工程技术的发展，预绞式金具也在不断创新和改进。

我们将展望未来预绞式金具的发展方向，并探讨其在工程领域中的潜在应用和挑战。

通过对预绞式金具执行标准的深入研究和理解，我们可以为工程师、设计者和决策者提供有价值的参考和指导。

预绞式金具的正确选择和使用将确保工程结构的安全性和可靠性。

希望本文能够为读者提供有益的信息和见解，并促进预绞式金具在工程领域的进一步应用与发展。

文章结构部分的内容如下：1.2 文章结构本文主要分为三个部分进行讨论和分析，分别是引言、正文和结论。

以下是各个部分的具体内容安排：1. 引言部分：在这一部分，我们将对预绞式金具的执行标准进行介绍和概述。

悬垂金具悬垂金具，又名悬吊金具、支持金具或悬垂线夹。

这种金具要用来悬挂导线于绝缘子串上（多用于直接杆塔及悬挂线于绝缘子串上）。

悬垂金具用途架空电力线路的悬垂金具用于将导线固定在绝缘子串上或将避雷线悬挂在直线杆塔上，亦用于换位杆塔上支持换位导线，耐张、转角杆塔上固定跳线。

悬垂金具安装技术要求国家标准GB 2314-1997《电力金具通用技术条件》中对悬垂线夹提出了以下技术要求:(I)悬垂金具的悬垂角不小于2500(2)悬垂金具的曲率半径不小于被安装导线直径的8倍。

(3)悬垂金具对不同导线的握力与导线额定抗拉力的百分比值有一定要求。

悬垂金具的分类1.U形螺丝式悬垂线夹U形螺丝式悬垂线夹由可锻铸铁制造的线夹船体、压板及U形螺丝组成。

它利用两个U 形螺丝压紧压板使导线固定在线夹船1本中，船体由两块钢板冲压而成的挂板吊挂，挂板安装在船体两侧的挂轴上，线夹转动轴和导线在同一轴线上，回转灵活。

由于挂板有一定宽度，若挂板摆动过大，其边缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应不大于45度。

U形螺丝式悬垂线夹握力较大，适用安装中小截面的铝绞线及钢芯铝绞线。

在安装时，导线外应包缠1 x lOmn】的铝包带1-2层。

2.帝U形挂板悬垂线夹U形螺丝式悬垂线夹用于大截面钢芯铝绞线或包缠有预绞式护线条的导线时，线夹线槽直径较大，采用普通挂板容易产生变形，因而在线夹挂板上端增加U形挂板，可以减少挂板弯距，同时也改变了悬挂方向。

加装U形挂板的悬垂线夹适用于安装大截面的钢芯铝纹线或包缠有预纹式护线条的钢芯铝纹线。

3.带碗头挂板悬垂线夹1I0-220kV输电线路上直线杆塔的悬垂绝缘子串所用的悬式绝缘子，一般均采用XP-7型。

在悬垂线夹上加装XI'-70型绝缘子配套用的WS-7碗头挂板，不但可以缩短绝缘子串长度，而且减少挂板弯矩。

线夹可直接与XP-70型绝缘子相连，亦可与公称直径}l6的其他球窝绝缘子相连。

加装碗头挂板悬垂线夹，适用于安装大截面的钢芯铝绞线及包缠预纹式护线条的钢芯铝纹线。

预绞式线路金具产品手册(2006版)深圳市怀博电气技术有限公司Shenzhen Hope Eletric Technology CO.，LTD目录一、预绞式导线耐张线夹 (2)二、预绞式拉线耐张线夹 (6)三、预绞式悬垂线夹 (8)四、预绞式护线条 (15)五、预绞式导线接续条 (21)六、防振金具 (30)七、产品试验报告 (31)预绞式导线耐张线夹预绞式导线耐张线夹用于配电线路的裸导线或架空绝缘导线安装，产品可靠性及经济型优于目前线路上广泛使用的螺栓型、压缩型耐张线夹。

预绞式导线耐张线夹的结构简单，安装后预绞丝双腿形成的管状结构自然缠绕在导线上可产生极强的握紧力，新颖的结构和精密的设计，使导线耐张线夹拥有可靠的性能。

线夹通常由镀锌钢丝材料制造，也可用铝包钢制造。

碗头挂板延长环形挂环绝缘子导线导线耐张预绞丝心形环钢芯铝绞线用耐张线夹组装形式示意图特点：1） 线夹强度高,握力可靠。

线夹握力强度不小于95％CUTS(绞线计算拉断力)。

2） 线夹对导线应力分布均匀，不损伤绞线，提高了绞线抗振能力，大大延长了导线的使用寿命。

3） 安装简单,便于施工。

可大大缩短施工时间，无需任何专用工具，一人即可完成操作。

4） 线夹的安装质量易于保证，用肉眼即可进行检验，不需专门训练。

5） 耐腐蚀性好；材质与导线完全一致，保证线夹具有较强的耐腐蚀性。

提示：1） 由于线夹的特殊结构，产品只能一次性使用。

2） 选配产品或订货时必须提供导线的规格型号。

3） 不得在线夹上搭接，但在线夹前后的导线上进行搭接是允许的。

4） 线夹和导线的旋向应保持一致。

标准的线夹是右旋，如需左旋产品须声明。

5） 不要用于架空地线。

钢芯铝绞线用预绞式导线耐张线夹选型表备注： 1、DT/L 763-2001标准型号中N-耐张线夹，L-螺旋预绞式；“-”后为适用导线型号。

2、表中仅列出部分产品，其他规格请与怀博公司联系。

钢芯铝绞线用预绞式导线耐张线夹选型表（续表）备注： 1. DT/L 763-2001标准型号中N-耐张线夹，L-螺旋预绞式；“-”后为适用导线型号。

线路金具通用技术规范线路金具采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需线路金具的技术规范，依据《国家电网公司输变电工程通用设计金具分册丛书》中通用设计图纸选择通用设计金具串型名称和对应图纸编号，并填写需求串型数量，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写项目需求部分。

如确实需要改动以下部分，项目单位应填写专用部分技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人响应技术规范专用部分中招标人提出的通用设计金具串型对应的“串型数量”，档内金具“型号”及“数量”，所需串型技术参数自行对照通用设计图纸（国家电网公司输变电工程通用设计金具分册丛书）。

如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料、图纸和试验报告 (2)1.5 标准和规范 (2)1.6 必须提交的技术数据和信息 (3)2 技术参数和性能要求 (4)2.1 一般规定 (4)2.2 通用技术要求 (4)2.3 分类要求 (6)3 试验 (12)3.1 一般规定 (12)3.2 抽样试验 (12)3.3 型式试验 (13)3.4 例行试验 (13)4. 工厂检验、监造及成品检验 (14)4.1厂检验及监造 (14)4.2成品检验 (14)5标识与包装、运输及交货 (14)5.1 概述 (14)5.2 标识与包装要求 (14)5.3 装运及交货 (15)6 技术服务 (15)附录A 供货业绩表 (16)附录B 工艺控制一览表 (16)附录C 主要生产设备清单 (16)附录D 主要试验设备清单 (16)附录E 主要原材料产地清单 (16)附录F 主要外协件产地清单 (17)附录G 本工程人力资源配置表 (17)附录H 产品清单 (18)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

110、220kV架空送电线路金具标准技术标书编号：0119201052201112中国南方电网有限责任公司2011年12月目录1总则 (1)2工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (2)4使用条件 (3)4.1 正常使用条件 (4)4.2 特殊使用条件 (5)5技术要求 (5)5.1金具主要技术参数 (5)5.2 基本要求 (6)5.3 分类要求 (7)5.4 材料及防腐 (9)5.5 结构及尺寸公差 (10)6 试验要求 (11)6.1 概述 (11)6.2 型式试验 (11)6.3 抽样试验 (12)6.4 例行试验 (12)7 技术文件要求 (13)7.1 生产进度表 (13)7.2 文件和图纸 (13)8监造、包装、运输、安装及质量保证 (14)8.1监造 (14)8.2. 标志与包装 (14)8.3运输 (15)8.4 安装指导 (15)8.5 质量保证 (15)9 设备技术参数和性能要求响应表 (16)10 备品备件及专用工具 (16)10.1必备的备品备件、专用工具和仪器仪表 (16)10.2 推荐的备品备件、专用工具和仪器仪表 (16)11 主要元器件来源 (16)12 技术差异表 (17)13 投标方需说明的其它问题 (18)14 附图目录： (18)1总则1.1 本标书适用于中国南方电网公司(项目单位填写)电网建设工程项目采购的110、220kV架空送电线路金具，它提出了该设备的使用条件、技术要求、试验方法、检验规则、标志及包装等方面的技术要求。

1.2 本标书提出的是最低限度的技术要求。

凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本标书的条文提出异议，则意味着投标方提供的设备完全符合本标书的要求。
