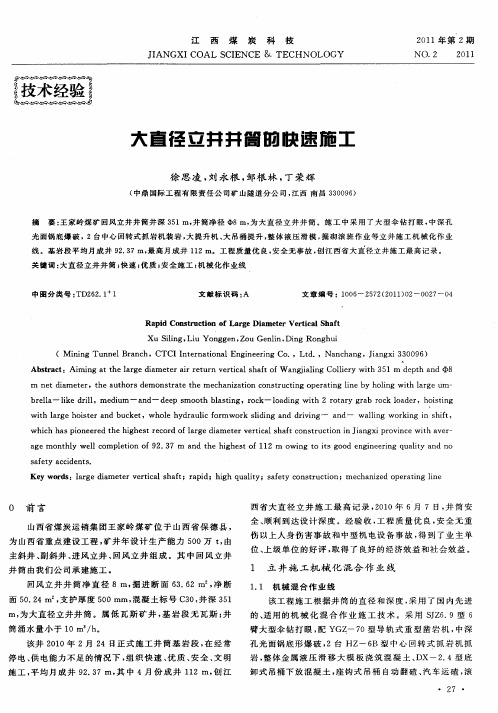

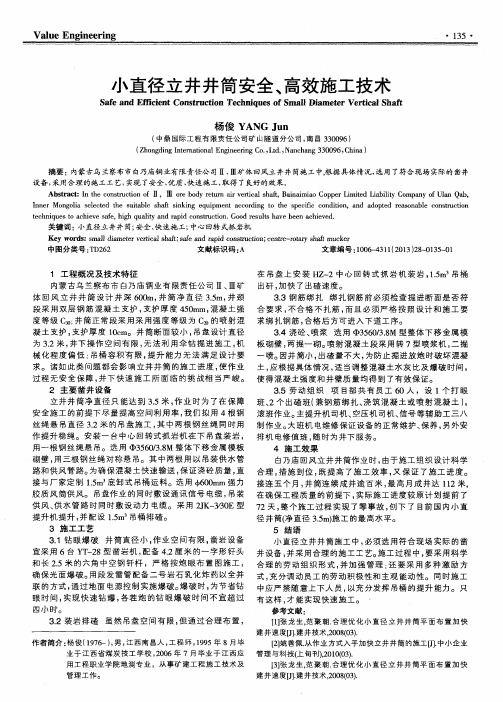

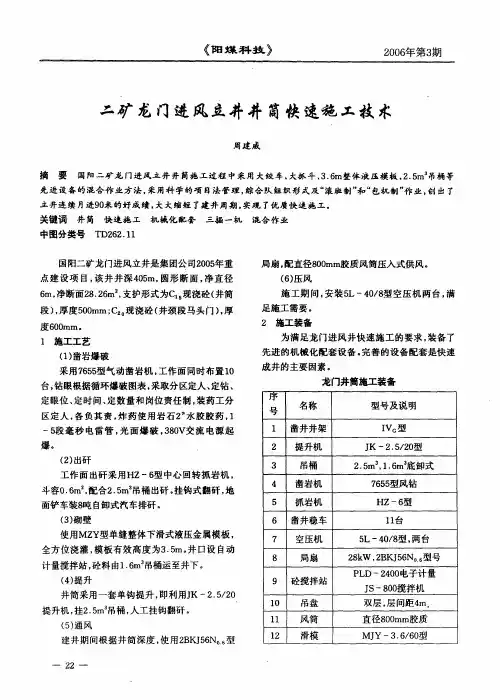

大强煤矿千米立井井筒快速施工技术摘要:本文讨论了大强煤矿千米立井井筒施工技术，包括大强煤矿的发展历程、为什么采用快速施工技术、快速施工技术的优势、运用快速施工技术的步骤以及其好处。
关键词：大强煤矿，立井井筒施工技术，快速施工正文：大强煤矿位于青海尖扎县，成立于1958年，是一家从事火力发电及煤炭开采的国有企业。
由于煤矿产量不断增加，沿着海拔较高的地形需要建立立井井筒，在建设过程中耗费时间较长、耗费成本较高，因此大强煤矿决定采用快速施工技术。
快速施工技术的优势在于，可以快速建立立井井筒，减少施工所耗时间，使用最少的人力物力完成工作，减少人员伤亡风险，也可以节省大量的材料成本。
运用快速施工技术的步骤包括：造型布置，上架安装，液压浇筑筒体，安装破碎辊，混凝土顶盖，安装卷扬机。
大强煤矿运用快速施工技术得到以下好处：节约施工成本、提高安全性、缩短施工周期、提高工作效率、提高工作质量。
本文从历史上分析了大强煤矿立井井筒施工技术，分析了为什么选择快速施工技术，以及快速施工技术的优势、施工步骤以及成效。
由于快速施工技术的显著优势，大强煤矿正在积极推进其应用，并将该技术用于立井井筒施工的各个环节中。
首先，在样板设计方面，大强煤矿采用半制造技术，将施工过程划分为模数化部分和定型部分，模数化部分由专业技术人员负责，而定型部分属于施工现场的操作者。
既减少了施工周期，又提高了施工质量。
其次，在设备采购方面，大强煤矿采用进口的先进设备，如立井井筒快速液压浇筑机，使施工过程更加高效、安全。
另外，大强煤矿还采用了施工学院建立的专业技术团队，他们监督现场施工，保证施工质量，并随时协助解决施工中出现的问题。
最后，大强煤矿还制定了科学的安全操作制度，加强了安全管理，防止上班时出现意外情况。
通过引进先进设备、建立专业技术团队、制定安全操作制度，以及实施半制造技术，大强煤矿成功实施了立井井筒快速施工技术，节省了成本、缩短了施工时间、提高了施工质量以及提高了安全性。
圈别炮眼名称眼号眼数圈径眼距眼深角度装药量K g装药结构起爆顺序连线方式备注预期效果单孔合计1掏槽眼2-76 1.2600 3.090 2.716.2连续I 串并联1#眼为中空眼炮眼利用率86.3﹪,循环进尺3.8m2掏槽眼8-136 1.7850 4.690 3.1518.9连续II 3辅助眼14-2613 3.2773 4.490 3.1540.9连续III 4辅助眼27-4620 4.6722 4.490 2.754连续IV 5周边眼47-7933 5.75424.4890.929.7间隔V合计79158.81.工程概况白坪矿风井设计净直径5m ,井深565m ,400～450㎜C30砼支护。
穿越第四系、二叠系石盒子组及山西组地层。
白坪矿东风井井筒施工,月月超百米,2006年7月创造了月进140m 的好成绩。
2.施工方案井筒基岩段施工采用短段掘砌混合作业。
伞钻打眼,中深孔爆破,抓岩机装岩,两套单钩提升,底卸式吊桶下料,整体金属模板砌壁。
3.施工方法中深孔爆破,一掘一砌,掘砌段高3.8m 。
施工顺序:出座底矸———清底———打眼———装药放炮———找邦———出矸———检查荒断面———落模板———浇筑砼。
3.1破岩使用FJD-6.7型伞钻,YGZ-70导轨式凿岩机凿岩,选用4.8m φ25㎜中空六棱钢钻杆配φ55㎜一字形钻头。
爆破使用T 220岩石水胶炸药,毫秒延期雷管。
直眼分段挤压式掏槽,中空眼2m,第一阶掏槽6孔3m (圈径1.2m ),第二阶掏槽6孔4.6m(圈径1.7m)。
辅助眼及周边眼4.4m,循环进尺3.8m 。
附图:炮眼布置图附表:爆破参数及预期效果3.2出矸使用HG-4型中心回转抓岩机装岩,3m 3和2m 3吊桶提升,井上座钩式自动翻矸,矸石经溜槽流入自卸汽车,运至排矸地点。
3.3支护采用M JY 型整体金属(带刃角)下行模板砌壁,该模板由地面三台稳车悬吊,模板有效高度3.8m 。
立井井筒施工安全管理措施立井井筒施工是指在地下进行钻探、开挖、支护等工艺，建立起沟槽和立井井筒的一种工艺.在立井井筒施工工程中，安全管理措施的重要性不言而喻。
为了确保工人的安全，应采取一系列的安全管理措施。
下面将从准备工作、施工过程和施工结束三个方面介绍立井井筒施工的安全管理措施。
一、准备工作立井井筒施工前，需要进行一系列的准备工作。
首先，要制定施工方案和安全管理方案。
施工方案要详细规定每个施工环节的工艺和措施，包括作业人员、设备材料的准备等。
安全管理方案要明确施工中的各项安全措施和管理要求。
此外，还要组织专业培训，培训施工人员掌握正确的作业技能和安全知识。
只有经过专业培训和取得相应证书的人员才能参与立井井筒施工。
二、施工过程1.建立安全警示标志。
在施工现场进行安全警示标志的设置，明确标识出施工危险区域、禁止通行区域等，以提醒施工人员注意安全。
2.搭建安全防护设施。
施工现场要搭建安全性能良好的防护设施，如围栏、防护网、护栏等，以防止坍塌、坠落事故的发生。
3.确保设备和工具的安全性能。
施工人员必须检查和保养设备和工具的安全性能，确保使用过程中不会出现故障。
4.实施岗位责任制。
每个施工岗位都要明确责任，监测和控制各个环节的施工质量和安全。
5.保持施工现场的清洁整齐。
施工现场要保持整洁，防止杂物堆积，以免影响施工的安全和质量。
6.加强现场巡查和监测。
施工过程中要加强现场巡查和监测，发现安全隐患及时处理，确保施工过程安全。
7.加强协作与沟通。
各个岗位的施工人员要加强协作与沟通，保持施工过程的协调和顺利进行。
三、施工结束1.进行安全检查和验收。
施工结束后，要进行安全检查和验收，确保所有的施工质量和安全问题都得到解决。
2.做好交底工作。
施工结束后，依据相关要求进行安全交底工作，将施工中的安全知识和经验传递给相关人员，提高施工作业人员的安全意识。
3.做好档案管理。
施工结束后，要对施工过程中的各类记录和资料进行整理和保存，以备日后安全管理和事故查找。
中国中煤能源集团有限公司企业标准ZMQB/LJSG立井井筒施工标准（试行）2011-08-16 发布 2011-08-16 实施中国中煤能源集团有限公司中国中煤能源集团有限公司立井井筒施工标准（试行）QB/LJSG 002-2011主编单位：中煤建设集团有限公司批准单位：中国中煤能源集团有限公司施行日期：2011年08月16日前言近年来，我国煤炭基本建设快速发展，建井技术工艺不断更新与进步。
为适应行业技术变革，优化统一立井掘砌施工的先进模式、技术规范和管理要求，科学指导实施，提高施工水平，促进立井项目管理创新与发展，按照“模式化、机械化、标准化、专业化”的企业管理要求，特编写本标准。
本标准的编写，以国家和行业现行标准、规范为依据，针对工程特点提出更高的标准和要求，结合行业近年来形成的新技术、新工艺、新材料、新装备、新工法，按照“系统可靠、装备精良、人员精干、管理高效”的原则，形成代表行业领先水平的立井施工方法、设备选型及配置、管理资源配置、技术工艺等新标准，做到具有先进性、科学性和可操作性。
在编写过程中，编写人员认真总结了立井井筒施工经验及近年来成熟的科技成果和施工工艺，广泛征求施工单位和行业内专家的意见，经多次修改，最后经审查定稿，形成了本标准。
本标准共分十章，包括总则、施工准备、掘砌作业方式及机械化作业线配置、生产辅助系统、井筒及相关硐室施工、工序作业标准、施工安全、劳动组织、职业健康安全管理、文明施工和节能环保等内容。
本标准编审委员会成员、主要起草人、主要审查人：编审委员会：主任：王安副主任：李馥友祁和刚殷建国王锐锋委员：李新宝赵中厚陆伦丁成华沈慰安代东生常胜秋钱会军马贵纯单卫雪范文博华德宏主要起草人：沈慰安钱会军马贵纯孙富刚程志彬范聚朝江军曹忠常韩华华德宏卫功柱陈玉宝王传礼吴悦光刘增东冯广奎李新勇赵德秀徐树岐罗勇张小美孙玉莲王同兵庄小青许守龙靳丽娟寇杨主要审查人：张胜利邓维国周兴旺孙金龙龙志阳李理化蒲耀年孟凡良井希珠李相锋邸春生生显锋李唐山曹军目录1总则………………………………………………………………………………………………( 1 ) 2施工准备…………………………………………………………………………………………( 2 )2.1井筒施工应收集的技术资料………………………………………………………………( 2 )2.2技术准备……………………………………………………………………………………( 2 )2.3场区布置……………………………………………………………………………………( 2 )2.4资源配置……………………………………………………………………………………( 3 )3 掘砌作业方式及机械化作业线配置……………………………………………………………(4 )3.1掘砌作业方式………………………………………………………………………………( 4 )3.2机械化作业线配置…………………………………………………………………………( 4 )4 生产辅助系统……………………………………………………………………………………( 14 )4.1 提升系统……………………………………………………………………………………( 14 )4.2 悬吊系统……………………………………………………………………………………( 18 )4.3 压气系统……………………………………………………………………………………( 19 )4.4 排水系统……………………………………………………………………………………( 20 )4.5 供水系统……………………………………………………………………………………( 21 )4.6 通风系统……………………………………………………………………………………( 21 )4.7 混凝土搅拌系统……………………………………………………………………………( 24 )4.8 通讯、信号及照明系统……………………………………………………………………( 24 )4.9 供电系统……………………………………………………………………………………( 25 ) 5井筒及相关硐室施工……………………………………………………………………………( 26 )5.1锁口施工……………………………………………………………………………………( 26 )5.2冲积层施工…………………………………………………………………………………( 26 )5.3基岩施工……………………………………………………………………………………( 28 )5.4井筒揭煤施工………………………………………………………………………………( 32 )5.5 井筒注浆……………………………………………………………………………………( 33 )5.6 井筒相关硐室施工…………………………………………………………………………( 36 )5.7 施工测量……………………………………………………………………………………( 36 )5.8 施工质量控制………………………………………………………………………………( 37 ) 6工序作业标准……………………………………………………………………………………( 39 )6.1掘进工序……………………………………………………………………………………( 39 ) 6.2支护工序……………………………………………………………………………………( 40 ) 6.3井内吊盘使用………………………………………………………………………………( 42 ) 7施工安全…………………………………………………………………………………………( 43 )7.1安装、拆接及维修作业……………………………………………………………………( 43 )7.2防坠防片帮…………………………………………………………………………………( 46 )7.3爆破作业安全………………………………………………………………………………( 49 )7.4通风、瓦斯及粉尘管理……………………………………………………………………( 50 )7.5防治水………………………………………………………………………………………( 51 )7.6季节性施工安全……………………………………………………………………………( 52 ) 8劳动组织…………………………………………………………………………………………( 54 )8.1项目部管理机构配置………………………………………………………………………( 54 )8.2项目部技术岗位配置………………………………………………………………………( 54 )8.3特殊工种岗位配置…………………………………………………………………………( 55 )8.4人力资源配置………………………………………………………………………………( 55 )8.5施工循环作业方式…………………………………………………………………………( 56 )9 职业健康安全管理………………………………………………………………………………( 57 )9.1一般规定……………………………………………………………………………………( 57 )9.2 检查安全技术措施计划……………………………………………………………………( 57 )9.3 安全管理制度………………………………………………………………………………( 58 )9.4隐患治理和事故处理……………………………………………………………………( 58 )9.5职业危害管理………………………………………………………………………………( 59 )9.6消防…………………………………………………………………………………………( 60 ) 10文明施工和节能环保…………………………………………………………………………( 61 )10.1文明施工…………………………………………………………………………………( 61 )10.2节能环保…………………………………………………………………………………( 62 ) 本标准用词说明……………………………………………………………………………………( 64 ) 引用标准名录………………………………………………………………………………………( 65 )1 总则1.0.1为优化统一立井掘砌施工的先进模式、技术规范和管理要求，科学指导实施，确保施工安全和工程质量，提高劳动效率，促进立井项目管理创新与发展，按照“模式化、机械化、标准化、专业化”的企业管理要求，制定本标准。
立井井筒施工作业规程第一章概况第一节概述一、巷道名称及施工目的1.巷道名称：三河矿业天井井筒与井底车场连接处工程2.工程范围：立井井筒设计图纸内的全部施工工程3.施工目的：解决采煤工作面通风提升运输问题4.巷道用途:用于采区工作面通风、提升、运输，质量要求必须严格、切实按照“安全生产、质量第一”的思想教育每一个职工。
二、井口位置：如巷道平面布置图所示。
第二节立井井筒特征为了提高矿井生产力，现对五矿矿井井筒400m，直径6m，浇筑墙壁厚度0。
5m，的井筒施工,施工用IV型井架,JT-2。
5m绞车，提升3m³吊桶，进行人员下放与排矸，浇注混凝土用1。
6m³底卸式吊桶输送砼，浇注高4m的无缝液压整体模板，钻眼用YT-28风钻,出矸采用HZ-6型中心回转式抓岩机。
第三节施工的工作量临时施工项目包括：井架施工,排水设施，锁口，封口，临时支护系统施工，供风设施，供电设施，安全梯等施工项目。
主要施工项目包括：井筒开挖,排矸石和混凝土注浆，第四节编写依据本规程编写过程中用到以下主要依据：1.《煤矿安全规程》及阳煤集团工种操作规程及各项补充规定。
2.根据井筒施工图及《矿山井巷工程施工及验收规范》进行编制.第二章地面相对位置及水文地质概况第一节通讯系统本次施工井筒所采用的主要通讯设备为手机以。
第二节泥浆系统本次施工所用泥浆主要是井筒开挖以后用泥浆充填井壁。
第三节供电系统本次施工绞车所需电压为660/380v，用1680Kva变压器接线，第四节通风系统本次施工用一个局扇通风,但是需要备用一个第五节供水系统为满足本次施工用水,采用3DZ-SZ75/50水泵,每隔5—10米焊接50mm闸阀一个.第六节废物，矸石处理灌注混凝土以及其他施工废弃物运送至山顶进行处理或者掩埋，证将污染降到最小。
第七节瓦斯情况及水文地质井筒在岩层中掘进无瓦斯，井筒无涌水量。
裂隙含水性微弱,松散层沉积厚度偏小，含水条件较差，并依据邻近已贯通巷道的地次水文资料得出含水对本巷道无影响.故在掘进中应遵循“有疑必探，先探后掘"的原则.第八节地质构造根据工程勘察设计及相邻巷道提供的地质资料，在施工期间无断层、褶曲、陷落柱等地质构造。
立井井筒快速施工质量控制
井筒是矿井的咽喉，是矿井建设项目的重要的单位工程，施工条件复杂、工程技术要求高、施工难度大、施工工期长吧，工程质量的优劣直接关系到矿井的安全不合经济效益。
1、工程概况
霍煤集团沁安煤电有限公司中峪矿井属高瓦斯矿井，一期工程四对立井为主立井、副立井、中央回风立井和在、南峪回风立井，其特征如下：
主立井：井筒直径Φ=6.5m,深度H=850.83m，副立井：井筒直径Φ=8.5m,深度H=874.5m，中央回风立井：井筒直径Φ=7.0m,深度H=888m，
南峪回风立井：井筒直径Φ=7.0m,深度H=850.83m，
四对立井井壁结构均为钢筋混凝土结构，井壁厚度表土段800mm，基岩段600mm。
井径段和井底段采用双层钢筋，井身段采用单层钢筋，混凝土强度C50.
2、井筒工程质量控制
在中峪矿井井筒工程监理中，为搞好矿井工程质量的控制，制定了“中峪矿井井筒工程质量控制管理制度”和“井筒工程质量验收管理办法”，为井筒工程质量的事前、事中和事后控制制度了详细而具体的控制办法。
2.1、审查设计图纸和施工组织设计
设计图纸和施工组织设计的审查是工程质量事前控制的一项重要内容。
首先，审查施工图设计是否符合国家的技术经济政策，是否
符合施工技术装备条件，设计使用的新材料、新技术能否满足工程要求，水文地质资料是否符合现场实际，设计图纸及说明是否齐全吧、明确，坐标、标高、图纸尺寸是否相符等。
审查出的问题要及时与设计单位联系解决。
施工组织设计的审查主要审查其施工方案能否保证工程质量及有无保证质量的可靠的技术措施，其质量保证体系是否完善，安全组织机构是否健全等。
经审定的施工方案和技术措施必须遵照执行，监理人员在施工现场监督执行情况，如模板组立的加固措施达不到要求不得浇筑混凝土等。
2.2、施工技术设施的质量控制
为了保证工程质量，施工所需的机械设备必须满足施工组织设计中规定的施工工艺的要求，进场时必须检查其合格证、煤矿安全标识，设备的不完好把情况，大临设备安装时必须按机械设备安装规范严格监理，保证安装质量，从而保证工程质量、安全施工和工程进度。
如立井井筒砌筑井壁混凝土的输送，施工规范中虽然规定可以使用混凝土输送管，但在实际工作中，使用输送管输送混凝土存在混凝土离析、输送管堵塞和水灰比不易控制的弊病，不仅影响施工进度，而且影响井壁质量，因此，要求井筒砌筑必须使用底卸式吊桶下料，确保混凝土质量。
2.3、工程原材料的质量控制
工程所用原材料，如石子、砂、水泥、钢筋等，进场后都要按照规范规定进行抽样实验，不合格的材料坚决清除出场，施工中的质量可疑的材料随时取样实验，对有冲洗或过筛后才可以使用的石子、砂
子，必须按规定执行，否则不得用到工程上。
2.4、施工过程中的质量控制
井筒施工过程的每个分项工程——井筒掘进、钢筋绑扎、模板组立、井壁混凝土浇筑等，都必须经监理人员检查验收，合格并签证之后，方能进行下道工序施工，不合格的分项工程必须整改或返工，直到合格为止。
对于关键的分项工程和工程的关键部位，实行全过程的质量跟踪监督检查。
如：井壁混凝土浇筑分项，在井下工作面监督检查混凝土振捣质量，严格控制混凝土分层浇筑厚度和对称浇筑的顺序，井上监督检查搅拌站混凝土的配料和搅拌，包括水、水泥、砂、石子的计量装置是否正常、准确。
上料、配料操作系统是否准确无误，混凝土搅拌时间是否达到规定要求等。
保证井壁砌筑的全过程完全处于受控状态。
由于工作中严格控制操作程序，基本消除了疏忽大意，操作失误等人为因素的影响，发现问题及时处理，保证了井筒施工的各分项工程的质量，通过质量监督站检查，质量全部合格。
2.5、月末工程质量验收控制
月末井筒分部（子分部）工程的验收，严格按照质量验收规范、施工规范、设计图纸和工程合同的要求进行。
验收前，首先检查质量保证资料是否齐全，如施工技术措施，原材料出厂合格证、复试报告单，混凝土配比实验报告，混凝土强度试块实验单，自检记录和施工原始记录等资料，资料不全不予验收。
按照质量验收规范严格进行验收，实际测量所选各点的实际尺寸，现场测量完全由监理和业主代表操作，避免施工人员从中作假，验收合格后由监理工程师签署工程报
验单。
工程验收必须在集团公司质量监督站的监督下进行，由于施工过程中工序质量得到了有效的控制，原始资料齐全，月末工程验收进行顺利，从没出现过质量问题。
2.6、严格履行质量的监督权和否决权
施工单位必须接受监理人员的监督，凡不按设计、规范操作质量达不到要求的，监理人员现场立即予以制止，签发监理工程师通知单，督促整改，直至工程质量合格。
如在每个井筒施工中都曾发生过钢筋绑扎不合格的情况，主要是螺纹对接时没有全部拧到位的现象，搭接长度不够等，监理人员都能及时发现及时予以制止和纠正，直到符合规范要求为止。
3、结束语
监督施工队伍按合同、设计图纸、质量验收规范和质量检验评定标准施工，是井筒工程质量控制的原则。
重要的分项、分部工程和关键部位是井筒工程质量控制的两个重点。
井筒工程重要的分项、分部工程是井壁的混凝土支护工程，关键部位是井筒与井底巷道的连接部分。
旁站、测量和实验是井筒工程质量控制的3个手段。
旁站：工程施工中对重要的分项、分部工程和关键部位实行旁站监理。
测量：对完成的每一个分项工程和井筒的几何尺寸进行实际测量检查验收，不符合要求的立即进行整改，无法整改的坚决返工。
实验：对工程原材料随即抽样实验，实验不合格的原材料不能使
用，未经监理工程师签认的原材料不得使用，从而，工程质量从源头上得到了有效的控制。
山西煤炭建设监理咨询公司
一0八监理部
2013.01.20
王永刚。
