电磁感应1.平行闭合线圈的匝数为n ，所围面积为S ，总电阻为R ，在t ∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为（ ）。

A ．R ∆Φ B ．R nS∆Φ C ．tR n ∆∆Φ D ．R n ∆Φ2.在电磁感应现象中，下列说法正确的是（ ） A ．导体相对磁场运动，导体内一定会产生感应电流 B ．导体做切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场内作切割磁感线运动，电路内一定会产生感应电流D ．穿过闭合线圈的磁通量发生变化，电路中一定有感应电流。

3. 如图1所示的电路中，一个N 极朝下的条形磁铁竖直下落，恰能穿过水平放置的方形导线框，下列判断正确的是 （ ）A ．磁铁经过图中位置1时，线框中感应电流沿abcd 方向，经过位置2时沿adcb 方向B ．磁铁经过图中位置1时，线框中感应电流沿adcb 方向，经过位置2时沿abcd 方向C ．磁铁经过位置1和2时，感应电流都沿abcd 方向D ．磁铁经过位置1和2时，感应电流都沿adcb 方向4. 如图2所示，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R 的电流方向是 （ ） A ．先由P 到Q ，再由Q 到P B ．先由Q 到P ，再由P 到Q C ．始终是由Q 到P D ．始终是由P 到Q5. 如图3所示中，L 1和L 2是两个相同灯泡，L 是一个自感系数相当大的线圈，其电阻值与R 相同，在开关S 接通的瞬间，下列说法正确的是 （ ） A ．接通时L 1先达到最亮，断开时L 1后灭 B ．接通时L 2先达到最亮，断开时L 2后灭 C ．接通时L 1先达到最亮，断开时L 1先灭 D ．接通时L 2先达到最亮，断开时L 2先灭6. 如图4所示，两竖直放置的平行光滑导轨处于垂直于导轨平面的匀强磁场中，金属杆ab 可沿导轨滑动，原先S 断开，让ab 杆由静止下滑，一段时间后闭合S ，则从S 闭合开始记时，ab 杆的运动速度v 随时间t 的关系图不可能是下图中的哪一个？ ( )图 1图 2图37. 如图6示，金属杆ab 以恒定的速率v 在光滑的平行导轨上向右滑行，设整个电路中总电阻为R （恒定不变），整个装置置于垂直于纸面向里的匀强磁场中，下列说法不正确的是 （ ） A ．ab 杆中的电流与速率v 成正比B ．磁场作用于ab 杆的安培力与速率v 成正比C ．电阻R 上产生的电热功率与速率v 平方成正比D ．外力对ab 杆做功的功率与速率v 的成正比8.由于地磁场的存在，飞机在一定高度水平飞行时，其机翼就会切割磁感线，机翼的两端之间会有一定的电势差。

第9课时 电磁感应的综合应用 考点 楞次定律与法拉第电磁感应定律的应用1．求感应电动势的两种方法(1)E ＝n ΔΦΔt，用来计算感应电动势的平均值． (2)E ＝Bl v 或E ＝12Bl 2ω，主要用来计算感应电动势的瞬时值． 2．判断感应电流方向的两种方法(1)利用右手定则，即根据导体在磁场中做切割磁感线运动的情况进行判断．(2)利用楞次定律，即根据穿过闭合回路的磁通量的变化情况进行判断．3．楞次定律中“阻碍”的四种表现形式(1)阻碍磁通量的变化——“增反减同”．(2)阻碍相对运动——“来拒去留”．(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”．(4)阻碍电流的变化(自感现象)——“增反减同”．例1 (多选)(2019·全国卷Ⅰ·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图1(a)中虚线MN 所示．一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．t ＝0时磁感应强度的方向如图(a)所示；磁感应强度B 随时间t 的变化关系如图(b)所示．则在t ＝0到t ＝t 1的时间间隔内( )图1A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为B 0rS 4t 0ρD ．圆环中的感应电动势大小为B 0πr 24t 0答案 BC解析 在0～t 0时间内，磁感应强度减小，根据楞次定律可知感应电流的方向为顺时针，圆环所受安培力水平向左，在t 0～t 1时间内，磁感应强度反向增大，感应电流的方向为顺时针，圆环所受安培力水平向右，所以选项A 错误，B 正确；根据法拉第电磁感应定律得E ＝ΔΦΔt ＝12πr 2·B 0t 0＝B 0πr 22t 0，根据电阻定律可得R ＝ρ2πr S ，根据欧姆定律可得I ＝E R ＝B 0rS 4t 0ρ，所以选项C 正确，D 错误．变式训练1．(多选)(2020·山东等级考模拟卷·12)竖直放置的长直密绕螺线管接入如图2甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化．螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环(未画出)，圆环轴线与螺线管轴线重合．下列说法正确的是( )图2A ．t ＝T 4时刻，圆环有扩张的趋势 B ．t ＝T 4时刻，圆环有收缩的趋势 C ．t ＝T 4和t ＝3T 4时刻，圆环内的感应电流大小相等 D ．t ＝3T 4时刻，圆环内有俯视逆时针方向的感应电流 答案 BC解析 t ＝T 4时刻，线圈中通有俯视顺时针且逐渐增大的电流，则线圈中由电流产生的磁场向下且逐渐增加．由楞次定律可知，圆环有收缩的趋势，A 错误，B 正确；t ＝3T 4时刻，线圈中通有俯视顺时针且逐渐减小的电流，则线圈中由电流产生的磁场向下且逐渐减小，由楞次定律可知，圆环中的感应电流为俯视顺时针，D 错误；t ＝T 4和t ＝3T 4时刻，线圈中电流的变化率一致，即由线圈电流产生的磁场变化率一致，则圆环中的感应电流大小相等，C 正确． 例2 (多选)(2019·山东枣庄市上学期期末)如图3所示，水平放置的半径为2r 的单匝圆形裸金属线圈A ，其内部有半径为r 的圆形匀强磁场区域，磁场的磁感应强度大小为B 、方向竖直向下；线圈A 的圆心和磁场区域的圆心重合，线圈A 的电阻为R .过圆心的两条虚线ab 和cd 相互垂直．一根电阻不计的直导体棒垂直于ab 放置，使导体棒沿ab 从左向右以速度v 匀速通过磁场区域，导体棒与线圈始终接触良好，线圈A 中会有感应电流通过．撤去导体棒，使磁场的磁感应强度均匀变化，线圈A 中也会有感应电流，如果使cd 左侧的线圈中感应电流大小和方向与导体棒经过cd 位置时的相同，则( )图3A ．磁场一定增强B ．磁场一定减弱C ．磁感应强度的变化率为4B v πrD ．磁感应强度的变化率为8B v πr答案 AC解析 根据右手定则，导体棒切割磁感线产生的感应电流通过cd 左侧的线圈时的方向是逆时针的，根据楞次定律，使磁场的磁感应强度均匀变化，产生同样方向的感应电流，磁场一定增强，故A 正确，B 错误；导体棒切割磁感线时，根据法拉第电磁感应定律，导体棒经过cd位置时产生的感应电动势E ＝2Br v ，根据欧姆定律，通过cd 左侧的线圈中感应电流大小I ＝E R2＝4Br v R ；磁场的磁感应强度均匀变化时，根据法拉第电磁感应定律和欧姆定律，ΔB Δt ×r 2πR＝4Br v R ，ΔB Δt ＝4B v πr，故C 正确，D 错误． 变式训练2．(2019·山东济南市3月模拟)在如图4甲所示的电路中，螺线管匝数n ＝1 000匝，横截面积S ＝20 cm 2.螺线管导线电阻r ＝1.0 Ω，R 1＝4.0 Ω，R 2＝5.0 Ω，C ＝30 μF.在一段时间内，垂直穿过螺线管的磁场的磁感应强度B 的方向如图甲所示，大小按如图乙所示的规律变化，则下列说法中正确的是( )图4A ．螺线管中产生的感应电动势为1.2 VB ．闭合K ，电路中的电流稳定后，电容器的下极板带负电C ．闭合K ，电路中的电流稳定后，电阻R 1的电功率为2.56×10－2 WD ．闭合K ，电路中的电流稳定后，断开K ，则K 断开后，流经R 2的电荷量为1.8×10－2 C 答案 C解析 根据法拉第电磁感应定律：E ＝n ΔΦΔt ＝nS ΔB Δt ；解得：E ＝0.8 V ，故A 错误；根据楞次定律可知，螺线管的感应电流盘旋而下，则螺线管下端相当于电源的正极，则电容器的下极带正电，故B 错误；根据闭合电路欧姆定律，有：I ＝E R 1＋R 2＋r＝0.08 A ，根据 P ＝I 2R 1解得：P ＝2.56×10－2 W ，故C 正确；K 断开后，流经R 2的电荷量即为K 闭合时电容器一个极板上所带的电荷量Q ，电容器两端的电压为：U ＝IR 2＝0.4 V ，流经R 2的电荷量为：Q ＝CU ＝1.2×10－5 C ，故D 错误． 考点 电磁感应中的电路与图象问题1．电磁感应现象中的电源与电路(1)产生感应电动势的那部分导体相当于电源．(2)在电源内部电流由负极流向正极．(3)电源两端的电压为路端电压．2．解图象问题的三点关注(1)关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向．(2)关注变化过程，看电磁感应发生的过程可以分为几个阶段，这几个阶段分别与哪段图象变化相对应．(3)关注大小、方向的变化趋势，看图线斜率的大小、图线的曲直是否和物理过程对应．3．解图象问题的两个分析方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的方法．例3 (多选)(2019·贵州部分重点中学教学质量评测卷(四))长为L 的金属棒OP 固定在顶角为2θ的塑料圆锥体侧面上，ab 为圆锥体底面直径．圆锥体绕其轴OO ′以角速度ω在磁感应强度大小为B 、方向竖直向下的匀强磁场中匀速转动，转动方向如图5所示，下列说法正确的是( )图5A ．金属棒上O 点的电势高于P 点B ．金属棒上O 点的电势低于P 点C ．金属棒OP 两端电势差大小为12Bω2L sin θD ．金属棒OP 两端电势差大小为12BωL 2sin 2 θ 答案 AD解析 由右手定则知金属棒OP 在匀速转动过程中切割磁感线产生的感应电动势方向由P 指向O ，在电源内部由电势低处指向电势高处，则金属棒上O 点的电势高于P 点，故A 正确，B 错误．金属棒OP 在匀速转动过程中切割磁感线的有效长度L ′＝O ′P ＝L sin θ，故产生的感应电动势E ＝BL ′·12ωL ′＝12BωL 2sin 2 θ，故C 错误，D 正确． 变式训练3.(2019·安徽宣城市期末调研测试)边界MN 的一侧区域内，存在着磁感应强度大小为B 、方向垂直于光滑水平桌面的匀强磁场．边长为l 的正三角形金属线框abc 粗细均匀，三边阻值相等，a 顶点刚好位于边界MN 上，现使线框围绕过a 点且垂直于桌面的转轴匀速转动，转动角速度为ω，如图6所示，则在ab 边开始转入磁场的瞬间ab 两端的电势差U ab 为( )图6A.13Bl 2ω B ．－12Bl 2ω C ．－13Bl 2ω D.16Bl 2ω 答案 A 解析 当ab 边刚进入磁场时，ab 部分在切割磁感线，切割长度为两个端点间的距离，即a 、b 间的距离为l ，E ＝Bl v ＝Bl lω2＝12Bl 2ω；设每个边的电阻为R ，a 、b 两点间的电势差为：U ＝I ·2R ＝E 3R ·2R ，故U ＝13Bωl 2，故A 正确，B 、C 、D 错误． 例4 (多选)(2019·全国卷Ⅱ·21)如图7，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ 进入磁场时加速度恰好为零．从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是( )图7答案 AD解析 根据题述，PQ 进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，若释放两导体棒的时间间隔足够长，在PQ 通过磁场区域一段时间后MN 进入磁场区域，根据法拉第电磁感应定律和闭合电路欧姆定律可知流过PQ 的电流随时间变化的图像可能是A ；若释放两导体棒的时间间隔较短，在PQ 没有出磁场区域时MN 就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，两棒不受安培力作用，二者在磁场中做加速运动，PQ 出磁场后，MN 切割磁感线产生感应电动势和感应电流，且感应电流一定大于I 1，受到安培力作用，由于安培力与速度成正比，则MN 所受的安培力一定大于MN 的重力沿导轨平面方向的分力，所以MN 一定做减速运动，回路中感应电流减小，流过PQ 的电流随时间变化的图像可能是D. 变式训练4.(2019·安徽合肥市第一次质量检测)如图8所示，一有界匀强磁场区域的磁感应强度大小为B ，方向垂直纸面向里，磁场宽度为L ；正方形导线框abcd 的边长也为L ，当bc 边位于磁场左边缘时，线框从静止开始沿x 轴正方向匀加速通过磁场区域．若规定逆时针方向为电流的正方向，则反映线框中感应电流变化规律的图象是( )图8答案 B解析 设导线框运动的加速度为a ，则某时刻其速度v ＝at ，所以在0～t 1时间内(即当bc 边位于磁场左边缘时开始计时，到bc 边位于磁场右边缘结束)，根据法拉第电磁感应定律得：E＝BL v ＝BLat ，电动势为逆时针方向．由闭合电路欧姆定律得：I ＝BLa R t ，电流为正．其中R 为线框的总电阻．所以在0～t 1时间内，I ∝t ，故A 、C 错误；从t 1时刻开始，ad 边开始切割磁感线，电动势大小E ＝BLat ，其中t 1＜t ≤t 2，电流为顺时针方向，为负，电流I ＝BLa Rt ，t 1＜t ≤t 2，其中I 0＝BLa R t 1，电流在t 1时刻方向突变，突变瞬间，电流大小保持I 0＝BLa R t 1不变，故B 正确，D 错误．考点电磁感应中的动力学与能量问题1．电荷量的求解电荷量q ＝I Δt ，其中I 必须是电流的平均值．由E ＝n ΔΦΔt 、I ＝E R 总、q ＝I Δt 联立可得q ＝n ΔΦR 总，此式不涉及时间．2．求解焦耳热Q 的三种方法(1)焦耳定律：Q ＝I 2Rt ，适用于电流、电阻不变； (2)功能关系：Q ＝W 克服安培力，电流变或不变都适用；(3)能量转化：Q ＝ΔE 其他能的减少量，电流变或不变都适用．3．电磁感应综合题的解题策略(1) 电路分析：明确电源与外电路，可画等效电路图．(2) 受力分析：把握安培力的特点，安培力大小与导体棒速度有关，一般在牛顿第二定律方程里讨论，v 的变化影响安培力大小，进而影响加速度大小，加速度的变化又会影响v 的变化．(3) 过程分析：注意导体棒进入磁场或离开磁场时的速度是否达到“收尾速度”．(4) 能量分析：克服安培力做的功，等于把其他形式的能转化为电能的多少．例5 (2019·湖北稳派教育上学期第二次联考)如图9所示，倾角为θ的光滑绝缘斜面上平行于底边的虚线ef 下方有垂直于斜面向下的匀强磁场，磁场的磁感应强度大小为B ，边长为L 的正方形导线框abcd 放在斜面上，线框的电阻为R ，线框的cd 边刚好与ef 重合．无初速度释放线框，当ab 边刚好要进入磁场时，线框的加速度刚好为零，线框的质量为m ，重力加速度为g ，求：图9(1)ab 边刚好要进入磁场时线框的速度大小；(2)从释放线框到ab 边进入磁场时，通过线框横截面的电荷量．答案 (1)mgR sin θB 2L 2 (2)BL 2R解析 (1)ab 边刚好要进入磁场时， mg sin θ＝F A ＝B 2L 2v R解得：v ＝mgR sin θB 2L 2(2)线框进入磁场的过程中，平均电流为I ＝E R根据法拉第电磁感应定律有：E ＝ΔФΔt 通过线框横截面的电荷量q ＝I Δt ＝ΔФR ＝BL 2R.变式训练5．(多选)(2019·辽宁葫芦岛市第一次模拟)如图10甲所示，在MN 、OP 间存在一匀强磁场，t ＝0时，一正方形光滑金属线框在水平向右的外力F 作用下紧贴MN 从静止开始做匀加速运动，外力F 随时间t 变化的图线如图乙所示，已知线框质量m ＝1 kg 、电阻R ＝2 Ω，则( )图10A ．线框的加速度大小为2 m/s 2B ．磁场宽度为6 mC ．匀强磁场的磁感应强度大小为 2 TD ．线框进入磁场过程中，通过线框横截面的电荷量为22 C 答案 ACD 解析 整个线框在磁场中运动时只受外力F 作用，则加速度a ＝F m＝2 m/s 2.由题图可知，从线框右边刚进入磁场到右边刚离开磁场，运动的时间为2 s ，磁场的宽度d ＝12at 12＝4 m ，所以选项A 正确，B 错误；当线框全部进入磁场前的瞬间：F 1－F 安＝ma ，而F 安＝BIL ＝B 2L 2v R＝B 2L 2at R ，线框的宽度L ＝12at 12＝12×2×12 m ＝1 m ，联立得：B ＝ 2 T ，所以选项C 正确；线框进入磁场过程中，通过线框横截面的电荷量为q ＝ΔФR ＝BL 2R ＝2×122 C ＝22C ，所以选项D 正确．例6 (2019 ·浙南名校联盟期末)如图11甲所示，在竖直方向上有4条间距相等的水平虚线L 1、L 2、L 3、L 4，在L 1L 2之间、L 3L 4之间存在匀强磁场，大小均为1 T ，方向垂直于虚线所在平面．现有一根电阻为2 Ω的均匀金属丝，首尾相连制成单匝矩形线圈abcd ，连接处接触电阻忽略，宽度cd ＝L ＝0.5 m ，线圈质量为0.1 kg ，将其从图示位置由静止释放(cd 边与L 1重合)，速度随时间变化的关系如图乙所示，其中0～ t 1时间内图线是曲线，其他时间内都是直线；并且t 1时刻cd 边与L 2重合，t 2时刻ab 边与L 3重合，t 3时刻ab 边与L 4重合，已知t 1～t 2的时间间隔为0.6 s ，整个运动过程中线圈平面始终处于竖直方向(重力加速度g 取10 m/s 2)．求：图11(1)线圈匀速运动的速度大小；(2)线圈的长度ad ；(3)在0～t 1时间内通过线圈的电荷量；(4)0～t 3时间内，线圈ab 边产生的热量．答案 (1) 8 m/s (2) 2 m (3) 0.25 C (4) 0.18 J解析 (1) t 2～t 3时间ab 边在L 3L 4内做匀速直线运动，E ＝BL v 2，F ＝B E R L ，F ＝mg 联立解得：v 2＝mgR B 2L2＝8 m/s ， (2)从cd 边出L 2到ab 边刚进入L 3线圈一直做匀加速直线运动，ab 刚进上方磁场时，cd 也应刚进下方磁场，设磁场宽度是d ，由v 2＝v 1＋gt 得，v 1＝2 m/s ，则3d ＝v 1＋v 22t ＝3 m ，得：d ＝1 m ，有：ad ＝2d ＝2 m ，(3)0～t 1时间内，通过线圈的电荷量为q ＝ΔΦR ＝BdL R＝0.25 C ， (4)在0～t 3时间内由能量守恒得：线圈产生热量Q 总＝mg ·5d －12m v 22＝1.8 J 故线圈ab 边产生热量Q ＝110Q 总＝0.18 J. 变式训练6.(2019·福建三明市期末质量检测)如图12所示，足够长的光滑导轨倾斜放置，导轨平面与水平面夹角θ＝37°，导轨间距L ＝0.4 m ，其下端连接一个定值电阻R ＝4 Ω，其他电阻不计．两导轨间存在垂直于导轨平面向下的匀强磁场，磁感应强度B ＝1 T ．一质量为m ＝0.04 kg 的导体棒ab 垂直于导轨放置，现将导体棒由静止释放，取重力加速度g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.图12(1)求导体棒下滑的最大速度；(2)若导体棒从静止加速到v ＝4 m/s 的过程中，通过R 的电荷量q ＝0.2 C ，求R 产生的热量值． 答案 (1)6 m/s (2)0.16 J解析 (1)当导体棒所受的合外力为零时，速度最大，则：mg sin θ＝BIL ，I ＝BL v R 联立解得v ＝6 m/s(2)设该过程中电流的平均值为I ，则q ＝I ΔtI ＝ER ，E ＝BLx Δt 由能量守恒定律可得：mgx sin θ＝12m v 2＋Q 联立解得：x ＝2 m ，Q ＝0.16 J ．考点 电磁感应中的动量和能量问题1.电磁感应与动量综合问题往往需要运用牛顿第二定律、动量定理、动量守恒定律、功能关系和能量守恒定律等重要规律，并结合闭合电路欧姆定律等物理规律及基本方法求解.2.动量观点在电磁感应问题中的应用，主要可以解决变力的冲量.所以，在求解导体棒做非匀变速运动的问题时，应用动量定理可以避免由于加速度变化而导致运动学公式不能使用的麻烦，在求解双杆模型问题时，在一定条件下可以利用动量守恒定律避免讨论中间变化状态，而直接求得最终状态.例7 (2019·福建福州市期末质量检测)如图13所示，空间存在一个范围足够大的竖直向下的匀强磁场，磁场的磁感应强度大小为B ；边长为L 的正方形金属框abcd (简称方框)放在光滑的水平地面上，其外侧套着一个与方框边长相同的U 形金属框架MNQP (仅有MN 、NQ 、QP 三条边，简称U 形框)，U 形框的M 、P 端的两个触点与方框接触良好且无摩擦，其他地方没有接触.两个金属框每条边的质量均为m ，每条边的电阻均为r .(1)若方框固定不动，U 形框以速度v 0垂直NQ 边向右匀速运动，当U 形框的接触点M 、P 端滑至方框的最右侧时，如图乙所示，求U 形框上N 、Q 两端的电势差U NQ ；(2)若方框不固定，给U 形框垂直NQ 边向右的水平初速度v 0，U 形框恰好不能与方框分离，求方框最后的速度v t 和此过程流过U 形框上NQ 边的电荷量q ；(3)若方框不固定，给U 形框垂直NQ 边向右的初速度v (v >v 0)，在U 形框与方框分离后，经过t 时间，方框的最右侧和U 形框的最左侧之间的距离为s .求分离时U 形框的速度大小v 1和方框的速度大小v 2.图13答案 见解析解析 (1)由法拉第电磁感应定律得：E ＝BL v 0此时电路图如图所示由串并联电路规律，外电阻为R 外＝2r ＋3r ×r 3r ＋r ＝114r 由闭合电路欧姆定律得：流过QN 的电流I ＝E R 外＋r＝4BL v 015r 所以：U NQ ＝E －Ir ＝1115BL v 0； (2)U 形框向右运动过程中，方框和U 形框组成的系统所受合外力为零，系统动量守恒. 依题意得：方框和U 形框最终速度相同，设最终速度大小为v t ；3m v 0＝(3m ＋4m )v t解得：v t ＝37v 0 对U 形框，由动量定理得：－BL I t ＝3m v t －3m v 0由q ＝I t解得：q ＝12m v 07BL(3)设U 形框和方框分离时速度分别为v 1和v 2，系统动量守恒：3m v ＝3m v 1＋4m v 2 依题意得：s ＝(v 1－v 2)t联立解得：v 1＝37v ＋4s 7tv 2＝37v －3s 7t. 专题突破练级保分练1.(2019·广东珠海市质量监测)如图1所示，使一个水平铜盘绕过其圆心的竖直轴OO ′转动，摩擦等阻力不计，转动是匀速的．现把一个蹄形磁铁水平向左移近铜盘，则( )图1A ．铜盘转动将变快B ．铜盘转动将变慢C ．铜盘仍以原来的转速转动D ．因磁极方向未知，无法确定答案 B解析 假设蹄形磁铁的上端为N 极，下端为S 极，铜盘顺时针转动(从OO ′方向看)．根据右手定则可以确定此时铜盘中的感应电流方向是从盘心指向边缘．通电导体在磁场中要受到力的作用，根据感应电流的方向和磁场的方向，利用左手定则可以确定磁场对铜盘的作用力的方向是沿逆时针方向，其受力方向与铜盘的转动方向相反，所以铜盘的转动速度将减小．无论怎样假设，铜盘的受力方向始终与转动方向相反．同时，转动过程中，机械能转化为电能，最终转化为内能，所以转得慢了．所以B 正确，A 、C 、D 错误．2．(多选)(2019·福建泉州市期末质量检查)如图2甲所示，匀强磁场垂直穿过矩形金属线框abcd ，磁感应强度B 随时间t 按图乙所示规律变化，下列说法正确的是( )图2A．t1时刻线框的感应电流方向为a→b→c→d→aB．t3时刻线框的感应电流方向为a→b→c→d→aC．t2时刻线框的感应电流最大D．t1时刻线框ab边受到的安培力方向向右答案AD解析t1时刻穿过线框的磁通量向里增加，根据楞次定律可知，线框的感应电流方向为a→b→c→d→a，由左手定则可知，线框ab边受到的安培力方向向右，选项A、D正确；t3时刻穿过线框的磁通量向里减小，可知线框的感应电流方向为a→d→c→b→a，选项B错误；B－t图象的斜率等于磁感应强度的变化率，可知t2时刻磁感应强度的变化率为零，则线框的感应电流为零，选项C错误．3.(多选)(2019·全国卷Ⅲ·19)如图3，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上．t＝0时，棒ab以初速度v0向右滑动．运动过程中，ab、cd始终与导轨垂直并接触良好，两者速度分别用v1、v2表示，回路中的电流用I表示．下列图像中可能正确的是()图3答案AC解析棒ab以初速度v0向右滑动，切割磁感线产生感应电动势，使整个回路中产生感应电流，判断可知棒ab受到与v0方向相反的安培力的作用而做变减速运动，棒cd受到与v0方向相同的安培力的作用而做变加速运动，它们之间的速度差Δv＝v1－v2逐渐减小，整个系统产生的感应电动势逐渐减小，回路中感应电流逐渐减小，最后变为零，即最终棒ab和棒cd的速度相同，v 1＝v 2，这时两相同的光滑导体棒ab 、cd 组成的系统在足够长的平行金属导轨上运动，水平方向上不受外力作用，由动量守恒定律有m v 0＝m v 1＋m v 2，解得v 1＝v 2＝v 02，选项A 、C 正确，B 、D 错误．4.(2019·甘肃兰州市第一次诊断)如图4所示，宽为L 的光滑导轨竖直放置，左边有与导轨平面垂直的区域足够大的匀强磁场，磁感应强度为B ，右边有两块水平放置的金属板，两板间距为d .金属板和电阻R 都与导轨相连．要使两板间质量为m 、带电荷量为－q 的油滴恰好处于静止状态，阻值也为R 的金属棒ab 在导轨上的运动情况可能为(金属棒与导轨始终接触良好，导轨电阻不计，重力加速度为g )( )图4A ．向右匀速运动，速度大小为2dmg BLqB ．向左匀速运动，速度大小为2dmg BLqC ．向右匀速运动，速度大小为dmg 2BLqD ．向左匀速运动，速度大小为dmg 2BLq答案 A解析 两板间质量为m 、带电荷量为－q 的油滴恰好处于静止状态，则qE ＝mg ，板间电场强度E ＝mg q ，方向竖直向下；两板间电压U ＝Ed ＝mgd q，且上板带正电、下板带负电．金属棒ab 切割磁感线相当于电源，两金属板与电阻R 并联后接在金属棒两端，则金属棒中电流方向由b 流向a ，U ＝R R ＋R·E ＝12·BL v ，则金属棒ab 在导轨上的运动速度v ＝2mgd qBL ；据金属棒中电流方向由b 流向a 和右手定则可得，金属棒向右运动．综上，A 正确，B 、C 、D 错误．5.(2019·北京市东城区上学期期末)如图5所示，两光滑水平放置的平行金属导轨间距为L ，直导线MN 垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直于纸面向里的匀强磁场中，磁感应强度大小为B .电容器的电容为C ，除电阻R 外，导轨和导线的电阻均不计．现给导线MN 一初速度，使导线MN 向右运动，当电路稳定后，MN 以速度v 向右匀速运动时( )图5A ．电容器两端的电压为零B ．通过电阻R 的电流为BL v RC ．电容器所带电荷量为CBL vD ．为保持MN 匀速运动，需对其施加的拉力大小为B 2L 2v R答案 C解析 当导线MN 匀速向右运动时，导线所受的合力为零，说明导线不受安培力，电路中电流为零，故电阻两端没有电压．此时导线MN 产生的感应电动势恒定，根据闭合电路欧姆定律得知，电容器两板间的电压为U ＝E ＝BL v ，故A 、B 错误．电容器所带电荷量Q ＝CU ＝CBL v ，故C 正确；因匀速运动后MN 所受合力为0，而此时无电流，不受安培力，则无需拉力便可做匀速运动，故D 错误．6．(多选)(2019·湖北稳派教育上学期第二次联考)如图6甲所示，通电直导线MN 和正方形导线框在同一水平面内，ab 边与MN 平行，先给MN 通以如图乙所示的电流，然后再通以如图丙所示的正弦交流电，导线和线框始终保持静止不动，电流从N 到M 为正，已知线框中的磁通量与直导线MN 中的电流成正比，则下列说法正确的是( )图6A ．通以如图乙所示的电流时，线框中产生的电流先减小后增大B ．通以如图乙所示的电流时，线框中的感应电流方向始终不变C ．通以如图丙所示的电流时，0～t 2时间内，线框受到的安培力方向不变D ．通以如图丙所示的电流时，t 3 时刻线框受到的安培力为零答案 BD解析 由题意可知，从N 到M 的方向为电流正方向；通以如题图乙所示的电流时，在0～t 1时间内电流方向为从M 到N ，穿过线框abcd 的磁场方向垂直纸面向外，大小在减小，由楞次定律可得，感应电流方向为逆时针，即为abcda ；在t 1时刻后，电流方向为N 到M ，穿过线框abcd 的磁场方向垂直纸面向里，大小在增大，由楞次定律可得，感应电流方向为逆时针，即为abcda ，故电流的方向不变，根据法拉第电磁感应定律有：E ＝ΔФΔt ，则线框中的感应电流为I ＝E R ＝ΔФΔt ×1R ，因线框中的磁通量与直导线MN 中的电流成正比，即ΔФΔt ∝ΔI Δt，则由乙图可知ΔI Δt 一直保持不变，故ΔФΔt不变，则感应电流I 不变，故A 错误，B 正确；通以如题图丙所示的电流时，在0～t 22时间内，导线中电流沿正方向增大，则线框中的磁场向里增大，由楞次定律可知，感应电流方向为逆时针，即为abcda ，根据左手定则可知，ab 边受到的安培力方向向右，cd 边受到的安培力方向向左，根据F ＝BIL 可知，I 、L 相同，但ab 边离导线近，故ab 边所在处的磁感应强度大于cd 边所在处的磁感应强度，则此时安培力的方向向右；在t 22～t 2时间内，导线中电流沿正方向减小，则线框中的磁场向里减小，由楞次定律可知，感应电流方向为顺时针，即为adcba ；根据左手定则可知，ab 边受到的安培力方向向左，cd 边受到的安培力方向向右，根据F ＝BIL 可知，I 、L 相同，但ab 边离导线近，故ab 边所在处的磁感应强度大于cd 边所在处的磁感应强度，则此时安培力的方向向左，故在0～t 2时间内线框受到的安培力方向改变，故C 错误；由题图丙可知，在t 3时刻电流为零，根据F ＝BIL 可知，此时线框受到的安培力为零，故D 正确．7．(2019·湖北十堰市上学期期末)如图7甲所示，导体棒MN 置于水平导轨上，PQMN 所围成的矩形的面积为S ，PQ 之间有阻值为R 的电阻，不计导轨和导体棒的电阻．导轨所在区域内存在沿竖直方向的匀强磁场，规定磁场方向竖直向上为正，在0～2t 0时间内磁感应强度的变化情况如图乙所示，导体棒MN 始终处于静止状态．下列说法正确的是( )图7A ．在0～2t 0时间内，导体棒受到的导轨的摩擦力方向先向左后向右，大小不变B ．在0～t 0时间内，通过导体棒的电流方向为N 到MC ．在t 0～2t 0时间内，通过电阻R 的电流大小为SB 0Rt 0。

高中物理电磁感应经典练习题(含答案)问题一在一个磁场强度为 0.5 T 的均匀磁场中，一根长度为 0.3 m 的导线以速率 5 m/s 垂直于磁场的方向进入，而后又以同样的速率垂直于磁场的方向退出。

求导线内的感应电动势大小。

解答：根据法拉第电磁感应定律，感应电动势的大小可以用以下公式表示：E = B * l * v其中，E 为感应电动势的大小，B 为磁场强度，l 为导线长度，v 为导线进出磁场的速率。

代入已知值，可以得到：E = 0.5 T * 0.3 m * 5 m/s = 0.75 V所以，导线内的感应电动势大小为 0.75 V。

问题二一根长度为 0.2 m 的导线以速率 10 m/s 垂直于磁场的方向进入磁感应强度为 0.6 T 的磁场，计算导线内感应电流的大小。

解答：根据法拉第电磁感应定律，感应电流的大小可以用以下公式表示：I = B * l * v其中，I 为感应电流的大小，B 为磁感应强度，l 为导线长度，v 为导线进入磁场的速率。

代入已知值，可以得到：I = 0.6 T * 0.2 m * 10 m/s = 1.2 A所以，导线内感应电流的大小为 1.2 A。

问题三一个直径为 0.4 m 的圆形线圈磁感应强度为 0.8 T 的磁场中转动，每转一圈的时间为 0.5 s。

求圆形线圈内感应电动势的大小。

解答：根据法拉第电磁感应定律，感应电动势的大小可以用以下公式表示：E = B * A * ω * N其中，E 为感应电动势的大小，B 为磁感应强度，A 为线圈面积，ω 为角速度，N 为线圈匝数。

线圈面积可以通过以下公式计算：A = π * r^2其中，r 为线圈半径。

代入已知值，可以得到：A = π * (0.4/2)^2 = 0.04π m^2角速度可以通过以下公式计算：ω = 2π / T其中，T 为每转一圈的时间。

代入已知值，可以得到：ω = 2π / 0.5 s = 4π rad/s代入已知值，可以得到：E = 0.8 T * 0.04π m^2 * 4π rad/s * N感应电动势的大小取决于线圈的匝数，由于未提及线圈匝数，所以无法计算具体的感应电动势大小。

高中物理电磁感应练习题及答案一、选择题1、在电磁感应现象中，下列说法正确的是：A.感应电流的磁场总是阻碍原磁通量的变化B.感应电流的磁场方向总是与原磁场的方向相反C.感应电流的磁场方向总是与原磁场的方向相同D.感应电流的磁场方向与原磁场方向无关答案：A.感应电流的磁场总是阻碍原磁通量的变化。

2、一导体在匀强磁场中匀速切割磁感线运动，产生感应电流。

下列哪个选项中的物理量与感应电流大小无关？A.磁感应强度B.导体切割磁感线的速度C.导体切割磁感线的长度D.导体切割磁感线的角度答案：D.导体切割磁感线的角度。

二、填空题3、在电磁感应现象中，当磁通量增大时，感应电流的磁场方向与原磁场方向_ _ _ _ ；当磁通量减小时，感应电流的磁场方向与原磁场方向 _ _ _ _。

答案：相反；相同。

31、一根导体在匀强磁场中以速度v运动，切割磁感线，产生感应电动势。

如果只增大速度v，其他条件不变，则产生的感应电动势将_ _ _ _ ；如果保持速度v不变，只减小磁感应强度B，其他条件不变，则产生的感应电动势将 _ _ _ _。

答案：增大；减小。

三、解答题5、在电磁感应现象中，有一闭合电路，置于匀强磁场中，接上电源后有电流通过，现将回路断开，换用另一电源重新接上，欲使产生的感应电动势增大一倍，应采取的措施是（）A.将回路绕原路转过90°B.使回路长度变为原来的2倍C.使原电源的电动势增大一倍D.使原电源的电动势和回路长度都增大一倍。

答案：A.将回路绕原路转过90°。

法拉第电磁感应定律是电磁学中的重要规律之一，它描述了变化的磁场产生电场，或者变化的电场产生磁场的现象。

这个定律是法拉第在1831年发现的，它为我们打开了一个全新的领域——电磁学，也为我们的科技发展提供了强大的理论支持。

在高中物理中，法拉第电磁感应定律主要通过实验和理论推导来展示，让学生们能够更直观地理解这个重要的规律。

高中的学生们已经对电场和磁场的基本概念有了一定的了解，他们已经掌握了电场线和磁场线的概念，以及安培定则等基本知识。

高三物理新课标电磁感应规律及其应用复习题（含答案）电磁感应现象是指放在变化磁通量中的导体，会发生电动势，以下是电磁感应规律及其运用温习题，请考生练习。

一、选择题(共8小题，每题5分，共40分。

在每题给出的四个选项中，第1～5题只要一项契合6～8题有多项契合标题要求，全部选对的得5分，选对但不全的得3分，有选错的得0分。

)1.有一个磁悬浮玩具，其原理是应用电磁铁发生磁性，让具有磁性的玩偶动摇地飘浮起来，其结构如下图。

假定图中电源的电压恒定，可变电阻为一可随意改动电阻大小的装置，那么以下表达正确的选项是()A.电路中的电源必需是交流电源B.电路中的a端须衔接直流电源的负极C.假定添加盘绕软铁的线圈匝数，可添加玩偶飘浮的最大高度D.假定将可变电阻的电阻值调大，可添加玩偶飘浮的最大高度2.如下图，一导线弯成直径为d的半圆形闭合回路。

虚线MN 右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面。

回路以速度v向右匀速进入磁场，直径CD一直与MN 垂直。

从D点抵达边界末尾到C点进入磁场为止，以下说法中正确的选项是()A.感应电流方向为顺时针方向B.CD段直导线一直不受安培力C.感应电动势的最大值E = BdvD.感应电动势的平均值=Bdv3. (2021唐山一模)如下图，一呈半正弦外形的闭合线框abc，ac=l，匀速穿过边界宽度也为l的相邻磁感应强度大小相反的匀强磁场区域，整个进程中线框中感应电流图象为(取顺时针方向为正方向)()4.如下图，有一闭合的等腰直角三角形导线ABC。

假定让它沿BA的方向匀速经过有清楚边界的匀强磁场(场区宽度大于直角边长)，以逆时针方向为正，从图示位置末尾计时，在整个进程中，线框内的感应电流随时间变化的图象是图中的()5.(2021长春质量监测)如下图，用一根横截面积为S的粗细平均的硬导线R的圆环，把圆环一半置于平均变化的磁场中，磁场方向垂直纸面向外，磁感应强度大小随时间的变化率=k(k0)，ab为圆环的一条直径，导线的电阻率为，那么以下说法中正确的选项是()A.圆环具有扩张的趋向B.圆环中发生逆时针方向的感应电流C.图中ab两点间的电压大小为kR2D.圆环中感应电流的大小为6.如下图的正方形导线框abcd，电阻为R，现维持线框以恒定速度v沿x轴运动，并穿过图中所示的匀强磁场区域。

高考物理电磁感应现象压轴题综合题及答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mvI Rt-=3．某兴趣小组设计制作了一种磁悬浮列车模型，原理如图所示，PQ 和MN 是固定在水平地面上的两根足够长的平直导轨，导轨间分布着竖直（垂直纸面）方向等间距的匀强磁场1B 和2B ，二者方向相反．矩形金属框固定在实验车底部（车厢与金属框绝缘）．其中ad边宽度与磁场间隔相等，当磁场1B 和2B 同时以速度0m 10s v =沿导轨向右匀速运动时，金属框受到磁场力，并带动实验车沿导轨运动．已知金属框垂直导轨的ab 边长0.1m L =m 、总电阻0.8R =Ω，列车与线框的总质量0.4kg m =，12 2.0T B B ==T ，悬浮状态下，实验车运动时受到恒定的阻力1h N ．（1）求实验车所能达到的最大速率；（2）实验车达到的最大速率后,某时刻让磁场立即停止运动,实验车运动20s 之后也停止运动，求实验车在这20s 内的通过的距离；（3）假设两磁场由静止开始向右做匀加速运动，当时间为24s t =时，发现实验车正在向右做匀加速直线运动，此时实验车的速度为m 2s v =，求由两磁场开始运动到实验车开始运动所需要的时间．【答案】(1)m 8s ；(2)120m ；(3)2s 【解析】 【分析】 【详解】（1）实验车最大速率为m v 时相对磁场的切割速率为0m v v -，则此时线框所受的磁场力大小为2204-B L v v F R=（）此时线框所受的磁场力与阻力平衡，得：F f = 2m 028m/s 4fRv v B L =-= （2）磁场停止运动后，线圈中的电动势：2E BLv = 线圈中的电流：EI R=实验车所受的安培力：2F BIL =根据动量定理，实验车停止运动的过程：m F t ft mv ∑∆+=整理得：224m B L vt ft mv R∑∆+=而v t x ∑∆=解得：120m x =（3）根据题意分析可得，为实现实验车最终沿水平方向做匀加速直线运动，其加速度必须与两磁场由静止开始做匀加速直线运动的加速度相同，设加速度为a ，则t 时刻金属线圈中的电动势 2)E BLat v =-（ 金属框中感应电流 2)BL at v I R-=（ 又因为安培力224)2B L at v F BIL R（-==所以对试验车，由牛顿第二定律得 224)B L at v f ma R（--=得 21.0m/s a =设从磁场运动到实验车起动需要时间为0t ，则0t 时刻金属线圈中的电动势002E BLat =金属框中感应电流002BLat I R=又因为安培力2200042B L at F BI L R==对实验车，由牛顿第二定律得：0F f =即2204B L at f R= 得：02s t =4．如图所示，一阻值为R 、边长为l 的匀质正方形导体线框abcd 位于竖直平面内，下方存在一系列高度均为l 的匀强磁场区，与线框平面垂直，各磁场区的上下边界及线框cd 边均磁场方向均与线框平面垂水平。

电磁感应1．【杭州模拟】如图所示，固定的光滑金属导轨间距为L，导轨电阻不计，上端a、b间接有阻值为R的电阻，导轨平面与水平面的夹角为θ，且处在磁感应强度大小为B、方向垂直于导轨平面向上的匀强磁场中。

一质量为m、电阻为r的导体棒与固定弹簧相连后放在导轨上。

初始时刻，弹簧恰处于自然长度，导体棒具有沿轨道向上的初速度v0。

整个运动过程中导体棒始终与导轨垂直并保持良好接触。

已知弹簧的劲度系数为k，弹簧的中心轴线与导轨平行。

(1)求初始时刻通过电阻R的电流I的大小和方向；(2)当导体棒第一次回到初始位置时，速度变为v，求此时导体棒的加速度大小a；(3)导体棒最终静止时弹簧的弹性势能为E p，求导体棒从开始运动直到停止的过程中，电阻R 上产生的焦耳热Q。

1．【解析】（1）棒产生的感应电动势E1=BLv0通过R的电流大小根据右手定则判断得知：电流方向为b→a（2）棒产生的感应电动势为E2=BLv感应电流棒受到的安培力大小，方向沿斜面向上，如图所示．根据牛顿第二定律有|mgsinθ-F|=ma解得（3）导体棒最终静止，有mgsinθ=kx弹簧的压缩量设整个过程回路产生的焦耳热为Q0，根据能量守恒定律有解得电阻R上产生的焦耳热2．【雄安新区模拟】如图所示，两平行的光滑金属导轨安装在竖直面上，导轨间距为L、足够长，下部条形匀强磁场的宽度为d，磁感应强度大小为B、方向与导轨平面垂直，上部条形匀强磁场的宽度为2d，磁感应强度大小为B0，方向平行导轨平面向下，在上部磁场区域的上边缘水平放置导体棒(导体棒与导轨绝缘)，导体棒与导轨间存在摩擦，动摩擦因数为μ。

长度为2d的绝缘棒将导体棒和正方形的单匝线框连接在一起组成“”型装置，总质量为m，置于导轨上，导体棒中通以大小恒为I的电流(由外接恒流源产生，图中未图出)，线框的边长为d(d<L)，下边与磁场区域上边界重合。

将装置由静止释放，导体棒恰好运动到磁场区域的下边界处返回，导体棒在整个运动过程中始终与导轨接触并且相互垂直。

高考物理《电磁感应中的动力学问题》真题练习含答案专题1．(多选)如图所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B ，一根质量为m 的金属杆(电阻不计)从轨道上由静止滑下．经过足够长的时间，金属杆的速度趋近于一个最大速度v m ，则( )A ．如果B 增大，v m 将变大B ．如果α变大，v m 将变大C ．如果R 变大，v m 将变大D ．如果m 变大，v m 将变大答案：BCD解析：当加速度为零时，速度最大，则有mg sin α＝BIL ，又I ＝BL v m R ，解得v m ＝mgR sin αB 2L 2，如果B 增大，v m 将变小；如果α变大，v m 将变大；如果R 变大，v m 将变大；如果m 变大，v m 将变大，B 、C 、D 正确．2.(多选)如图所示，水平放置足够长光滑金属导轨abc 和de ，ab 与de 平行，bc 是以O 为圆心的圆弧导轨，圆弧be 左侧和扇形Obc 内有方向如图的匀强磁场，金属杆OP 的O 端与e 点用导线相接，P 端与圆弧bc 接触良好，初始时，可滑动的金属杆MN 静止在平行导轨上，若杆OP 绕O 点在匀强磁场区内从b 到c 匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有( )A ．杆OP 产生的感应电动势恒定B ．杆OP 受到的安培力不变C ．杆MN 做匀加速直线运动D ．杆MN 中的电流逐渐减小答案：AD解析：OP 转动切割磁感线产生的感应电动势为E ＝12Br 2ω，因为OP 匀速转动，所以杆OP 产生的感应电动势恒定，故A 正确；杆OP 匀速转动产生的感应电动势，产生的感应电流由M 到N 通过MN 棒，由左手定则可知，MN 棒会向左运动，MN 棒运动会切割磁感线，产生的电动势与原来电流方向相反，让回路电流减小，MN 棒所受合力为安培力，电流减小，安培力会减小，加速度减小，故D 正确，B 、C 错误．3．(多选)如图，横截面积为S 的n 匝线圈，线圈总电阻为R ，其轴线与大小均匀变化的匀强磁场B 1平行．间距为L 的两平行光滑倾斜轨道PQ 、MN 足够长，轨道平面与水平面的夹角为α，底部连有一阻值2R 的电阻，磁感应强度B 2的匀强磁场与轨道平面垂直．K 闭合后，质量为m 、电阻也为2R 的金属棒ab 恰能保持静止，金属棒始终与轨道接触良好，其余部分电阻不计，下列说法正确的是( )A ．B 1均匀减小B ．B 1的变化率为ΔB 1Δt ＝4mgR sin αnB 2SLC ．断开K 之后，金属棒ab 将做匀加速直线运动D ．断开K 之后，金属棒的最大速度为v ＝4Rmg sin αB 22 L 2 答案：ABD解析：由平衡条件知金属棒所受安培力的方向应平行轨道向上，电流大小恒定，磁场B 1均匀变化；根据左手定则判断金属棒中电流方向由b 指向a ，线圈中感应电流磁场方向与原磁场方向相同，则可判断B 1减小，A 正确；设B 1的变化率为ΔB 1Δt，螺线管中感应电动势E ＝n ΔB 1Δt S ，回路中总电阻R 总＝R ＋R ＝2R ，电路中总电流I ＝E R 总 ＝E 2R，安培力F ＝B 2IL 2 ，由平衡条件得F ＝mg sin α，解得ΔB 1Δt ＝4mgR sin αnB 2SL，B 正确；断开K 之后，金属棒ab 将做变加速直线运动，C 错误；断开K 之后，金属棒速度最大时，受力平衡，有B 2I ′L ＝mg sin α，且电流I ′＝E 4R ＝B 2L v 4R ，联立解得v ＝4Rmg sin αB 22 L 2 ，D 正确． 4.如图所示，这是感受电磁阻尼的铜框实验的简化分析图，已知图中矩形铜框(下边水平)的质量m＝2 g，长度L＝0.5 m，宽度d＝0.02 m，电阻R＝0.01 Ω，该铜框由静止释放时铜框下边与方向水平向里的匀强磁场上边界的高度差h＝0.2 m，磁场上、下水平边界间的距离D＝0.27 m，铜框进入磁场的过程恰好做匀速直线运动．取重力加速度大小g＝10 m/s2，不计空气阻力．下列说法正确的是()A．铜框进入磁场的过程中电流方向为顺时针B．匀强磁场的磁感应强度的大小为0.5 TC．铜框下边刚离开磁场时的速度大小为3 m/sD．铜框下边刚离开磁场时的感应电流为0.3 A答案：C解析：铜框下边进入磁场过程，由右手定则判断感应电流为逆时针方向，A错误；铜框下边刚进入磁场时的速度大小v1＝2gh ，此时感应电动势E＝BL v1，电流I＝ER，铜框受的安培力大小F＝BIL，由平衡条件得F＝mg，解得磁感应强度B＝0.2 T，B错误；铜框全部进入磁场后开始做加速度为g的匀加速直线运动，设铜框下边刚离开磁场时速度大小为v2，根据运动学公式得v22－v21＝2g(D－d)，解得v2＝3 m/s，C正确；铜框下边刚离开磁场时，感应电流大小I′＝BL v2R＝3 A, A、D错误．5．(多选)如图所示，两条足够长的平行光滑长直导轨MN、PQ固定于同一水平面内，它们之间的距离为l；ab和cd是两根质量皆为m的金属细杆，杆与导轨垂直，且与导轨接触良好．两杆的电阻皆为R.cd的中点系一轻绳，绳的另一端绕过定滑轮悬挂一质量为M的重物，滑轮与杆cd之间的轻绳处于水平伸直状态并与导轨平行．不计滑轮与转轴、细绳之间的摩擦，不计导轨的电阻．导轨和金属细杆都处于匀强磁场中，磁感应强度大小为B，方向竖直向上．现将两杆及重物同时由静止释放，下列说法正确的是()A．释放重物瞬间，其加速度大小为Mg m＋MB．最终回路中的电流为MmgBl（m＋M）C．最终ab杆所受安培力的大小为mMg2m＋MD ．最终ab 和cd 两杆的速度差恒为2MmgR B 2l 2（2m ＋M ）答案：ACD解析：释放重物瞬间，ab 杆和cd 杆均不受安培力，设重物的加速度大小为a 1，则对重物，有Mg －T 1＝Ma 1；对cd 杆，有T 1＝ma 1，解得a 1＝Mg m ＋M，A 项正确；最终ab 杆、cd 杆和重物三者的加速度大小相等，设其为a ，对重物，有Mg －T 2＝Ma ；对cd 杆，有T 2－BIl ＝ma ；对ab 杆，有BIl ＝ma ，解得I ＝Mmg （2m ＋M ）Bl ，F 安＝BIl ＝Mmg 2m ＋M，B 项错误，C 项正确；设最终两杆速度差为Δv ，回路中感应电动势为E ＝Bl Δv ，I ＝E 2R，解得Δv ＝2MmgR B 2l 2（2m ＋M ），D 项正确． 6.(多选)如图所示，倾角θ＝30°的斜面上放置一间距为L 的光滑U 形导轨(电阻不计)，导轨上端连接电容为C 的电容器，电容器初始时不带电，整个装置放在磁感应强度大小为B 、方向垂直斜面向下的匀强磁场中．一质量为2m 、电阻为R 的导体棒垂直放在导轨上，与导轨接触良好，另一质量为m 的重物用一根不可伸长的绝缘轻绳通过光滑的定滑轮与导体棒拴接，定滑轮与导体棒间的轻绳与斜面平行．将重物由静止释放，在导体棒到达导轨底端前的运动过程中(电动势未到达电容器的击穿电压)，已知重力加速度为g ，下列说法正确的是( )A ．电容器M 板带正电，且两极板所带电荷量随时间均匀增加B ．经时间t 导体棒的速度为v ＝2mgt 3m ＋CB 2L 2C.回路中电流与时间的关系为I ＝2BLmg （3m ＋CB 2L 2）Rt D ．重物和导体棒在运动过程中减少的重力势能转化为动能和回路的焦耳热答案：AB解析：设运动过程中经时间Δt ，导体棒的速度增加Δv ，对电容器，两极板的充电电流I ＝ΔQ Δt ＝C ΔU Δt ＝CBL Δv Δt，对导体棒受力分析，由牛顿第二定律有2mg sin 30°＋F T －BIL ＝2ma ；对重物分析，有mg －F T ＝ma ，又Δv Δt ＝a ，解得a ＝2mg 3m ＋CB 2L 2，加速度恒定，所以导体棒在到达导轨底端前做匀加速直线运动，电容器两极板所带电荷量随时间均匀增加，由右手定则可知，M 板带正电，A 项正确；经时间t ，导体棒的速度v ＝2mgt 3m ＋CB 2L 2，B 项正确；由A 项分析可知回路中电流恒定，C 项错误；重物和导体棒在运动过程中减少的重力势能一部分转化为动能和回路的焦耳热，一部分转化为电容器储存的电能，D 项错误．7．[2024·河北省邢台市五岳联盟联考]游乐园中的过山车因能够给游客带来刺激的体验而大受欢迎．为了保证过山车的进站安全，过山车安装了磁力刹车装置，将磁性很强的铷磁铁安装在轨道上，正方形导体框安装在过山车底部．磁力刹车装置的工作原理可简化为如图所示的模型：质量m ＝5 kg 、边长L ＝2 m 、电阻R ＝1.8 Ω的单匝导体框abcd 沿着倾角为θ的光滑斜面由静止开始下滑x 0＝4.5 m 后，下边框bc 进入匀强磁场区域时导体框开始减速，当上边框ad 进入磁场时，导体框刚好开始做匀速直线运动．已知磁场的上、下边界与导体框的上、下边框平行，磁场的宽度也为L ＝2 m ，磁场方向垂直斜面向下、磁感应强度大小B ＝3 T ，sin θ＝0.4，取重力加速度大小g ＝10 m/s 2，求：(1)上边框ad 进入磁场时，导体框的速度大小v ；(2)下边框bc 进入磁场时，导体框的加速度大小a 0.答案：(1)1 m/s (2)20 m/s 2解析：(1)当导体框的上边框ad 进入磁场时，上边框ad 切割磁感线产生的感应电动势为E ＝BL v导体框中的感应电流为I ＝E R导体框的上边框在磁场中受到的安培力大小F A ＝BIL导体框刚好做匀速直线运动，根据受力平衡有mg sin θ＝F A联立解得v ＝1 m/s(2)导体框沿斜面由静止开始到下边框bc 进入匀强磁场的过程中，根据机械能守恒定律有mgx 0sin θ＝12m v 20 当导体框的下边框进入磁场时，导体框的下边框在磁场中受到的安培力大小F A0＝B2L2v0 R对导体框受力分析，根据牛顿第二定律有F A0－mg sin θ＝ma0联立解得a0＝20 m/s2.。

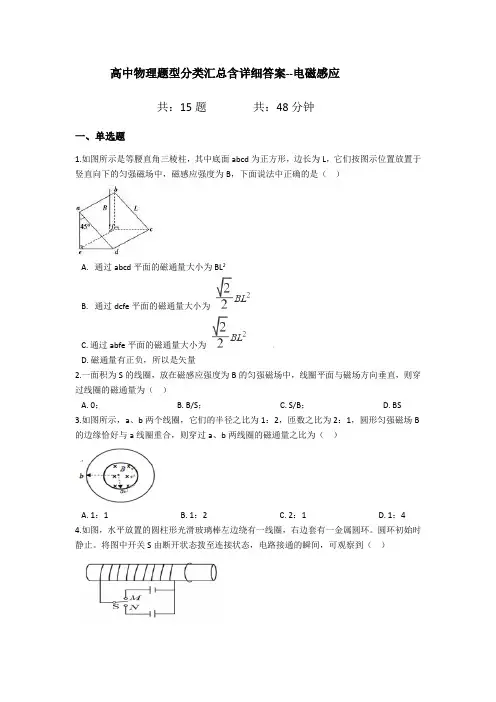

高中物理题型分类汇总含详细答案--电磁感应共：15题共：48分钟一、单选题1.如图所示是等腰直角三棱柱，其中底面abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中正确的是（）A.通过abcd平面的磁通量大小为BL2B.通过dcfe平面的磁通量大小为C.通过abfe平面的磁通量大小为D.磁通量有正负，所以是矢量2.一面积为S的线圈，放在磁感应强度为B的匀强磁场中，线圈平面与磁场方向垂直，则穿过线圈的磁通量为（）A.0；B.B/S；C.S/B；D.BS3.如图所示，a、b两个线圈，它们的半径之比为1：2，匝数之比为2：1，圆形匀强磁场B 的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A.1：1B.1：2C.2：1D.1：44.如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。

圆环初始时静止。

将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到（）A.拨至M端或N端，圆环都向左运动B.拨至M端或N端，圆环都向右运动C.拨至M端时圆环向左运动，拨至N端时向右运动D.拨至M端时圆环向右运动，拨至N端时向左运动5.如图所示，两匀强磁场的磁感应强度和大小相等、方向相反。

金属圆环的直径与两磁场的边界重合。

下列变化会在环中产生顺时针方向感应电流的是（）A.同时增大减小B.同时减小增大C.同时以相同的变化率增大和D.同时以相同的变化率减小和6.关于磁通量，下列说法正确的是（）A.穿过某个面的磁通量为零，该处的磁感应强度也为零B.穿过任一平面的磁通量越大，该处的磁感应强度也一定越大C.穿过某一线圈平面的磁通量越大，该线圈平面的面积一定越大D.当闭合线圈平面跟磁场方向平行时，穿过这个线圈平面的磁通量一定为零7.如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正．以下说法正确的是（）A.0～1s内圆环面积有扩张的趋势B.1s末圆环对桌面的压力小于圆环的重力C.1～2s内和2～3s内圆环中的感应电流方向相反D.从上往下看，0～2s内圆环中的感应电流先沿顺时针方向、后沿逆时针方向8.竖直放置的直角三角形金属框abc，以水平速度v匀速通过有界匀强磁场，磁场方向水平，如图所示，线框电阻为R。

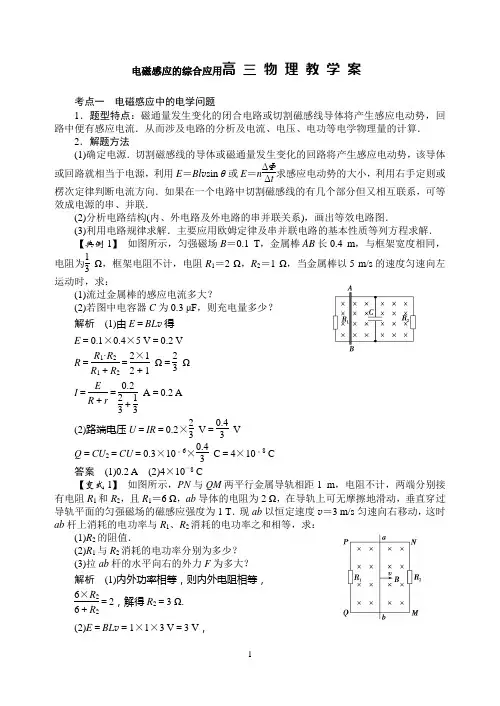

电磁感应的综合应用高三物理教学案考点一 电磁感应中的电学问题1．题型特点：磁通量发生变化的闭合电路或切割磁感线导体将产生感应电动势，回路中便有感应电流．从而涉及电路的分析及电流、电压、电功等电学物理量的计算．2．解题方法(1)确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E ＝Bl v sin θ或E ＝n ΔΦΔt求感应电动势的大小，利用右手定则或楞次定律判断电流方向．如果在一个电路中切割磁感线的有几个部分但又相互联系，可等效成电源的串、并联．(2)分析电路结构(内、外电路及外电路的串并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串并联电路的基本性质等列方程求解． 【典例1】 如图所示，匀强磁场B ＝0.1 T ，金属棒AB 长0.4 m ，与框架宽度相同，电阻为13Ω，框架电阻不计，电阻R 1＝2 Ω，R 2＝1 Ω，当金属棒以5 m/s 的速度匀速向左运动时，求：(1)流过金属棒的感应电流多大？(2)若图中电容器C 为0.3 μF ，则充电量多少？ 解析 (1)由E ＝BL v 得 E ＝0.1×0.4×5 V ＝0.2 VR ＝R 1·R 2R 1＋R 2＝2×12＋1 Ω＝23 ΩI ＝E R ＋r ＝0.223＋13A ＝0.2 A (2)路端电压U ＝IR ＝0.2×23 V ＝0.43 VQ ＝CU 2＝CU ＝0.3×10－6×0.43 C ＝4×10－8 C答案 (1)0.2 A (2)4×10－8C【变式1】 如图所示，PN 与QM 两平行金属导轨相距1 m ，电阻不计，两端分别接有电阻R 1和R 2，且R 1＝6 Ω，ab 导体的电阻为2 Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1 T ．现ab 以恒定速度v ＝3 m/s 匀速向右移动，这时ab 杆上消耗的电功率与R 1、R 2消耗的电功率之和相等，求：(1)R 2的阻值．(2)R 1与R 2消耗的电功率分别为多少？ (3)拉ab 杆的水平向右的外力F 为多大？ 解析 (1)内外功率相等，则内外电阻相等， 6×R 26＋R 2＝2，解得R 2＝3 Ω. (2)E ＝BL v ＝1×1×3 V ＝3 V ，总电流I ＝E R 总＝34A ＝0.75 A ，路端电压U ＝IR 外＝0.75×2 V ＝1.5 V ，P 1＝U 2R 1＝1.526 W ＝0.375 W ，P 2＝U 2R 2＝1.523W ＝0.75 W.(3)F ＝BIL ＝1×0.75×1 N ＝0.75 N.答案 (1)3 Ω (2)0.375 W ；0.75 W (3)0.75 N 考点二 电磁感应中的力学问题1．题型特点：电磁感应中产生的感应电流在磁场中将受到安培力的作用，因此，电磁感应问题往往跟力学问题联系在一起，解决这类问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左手定则、右手定则、安培力的计算公式等，还要应用力学中的有关规律，如牛顿运动定律、动能定理、机械能守恒定律等．要将电磁学和力学的知识综合起来应用．2．解题方法(1)选择研究对象，即哪一根导体棒或几根导体棒组成的系统；(2)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向； (3)求回路中的电流大小； (4)分析其受力情况；(5)分析研究对象所受各力的做功情况和合外力做功情况，选定所要应用的物理规律； (6)运用物理规律列方程求解．电磁感应力学问题中，要抓好受力情况、运动情况的动态分析：导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→加速度变化→速度变化，周而复始地循环，循环结束时，加速度等于零，导体达到稳定状态．附：安培力的方向判断3．电磁感应问题中两大研究对象及其相互制约关系【典例2】 一个质量m ＝0.1 kg 的正方形金属框总电阻R ＝0.5 Ω，金属框放在表面绝缘的斜面AA ′B ′B 的顶端(金属框上边与AA ′重合)，自静止开始沿斜面下滑，下滑过程中穿过一段边界与斜面底边BB ′平行、宽度为d 的匀强磁场后滑至斜面底端(金属框下边与BB ′重合)，设金属框在下滑过程中的速度为v ，与此对应的位移为x ，那么v 2－x 图象如图所示，已知匀强磁场方向垂直斜面向上，金属框与斜面间的动摩擦因数μ＝0.5，取g ＝10 m/s 2，sin 53°＝0.8；cos 53°＝0.6.(1)根据v 2－x 图象所提供的信息，计算出金属框从斜面顶端滑至底端所需的时间T ； (2)求出斜面AA ′B ′B 的倾斜角θ； (3)求匀强磁场的磁感应强度B 的大小；解析 (1)由v 2－x 图象可知：x 1＝0.9 m v 1＝3 m/s 做匀加速运动 x 2＝1.0 m v 1＝3 m/s 做匀速运动x 3＝1.6 m ，末速度v 2＝5 m/s ，做匀加速运动 设线框在以上三段的运动时间分别为t 1、t 2、t 3.则x 1＝12v 1t 1 所以t 1＝0.6 s x 2＝v 1t 2 所以t 2＝13 sx 3＝12(v 1＋v 2)t 3 t 3＝0.4 s T ＝t 1＋t 2＋t 3＝43 s.(2)线框加速下滑时，由牛顿第二定律得 mg sin θ－μmg cos θ＝ma 由a ＝5.0 m/s 2得θ＝53°.(3)线框通过磁场时，线框做匀速运动，线框受力平衡 B 2L 2v 1R＋μmg cos θ＝mg sin θ 线框的宽度L ＝d ＝0.5x 2＝0.5 m得B ＝33 T.答案 (1)43s (2)53° (3)33T【变式2】 如图9－3－2甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L ＝1 m ，上端接有电阻R ＝3 Ω，虚线OO ′下方是垂直于导轨平面的匀强磁场．现将质量m ＝0.1 kg 、电阻r ＝1 Ω的金属杆ab ，从OO ′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v －t 图象如图乙所示(取g ＝10 m/s 2)．求：(1)磁感应强度B 的大小．(2)杆在磁场中下落0.1 s 的过程中电阻R 产生的热量．解析 (1)由图象知，杆自由下落0.1 s 进入磁场以v ＝1.0 m/s 做匀速运动 产生的电动势E ＝BL v杆中的电流I ＝ER ＋r杆所受安培力F 安＝BIL 由平衡条件得mg ＝F 安 代入数据得B ＝2 T.(2)电阻R 产生的热量Q ＝I 2Rt ＝0.075 J. 答案 (1)2 T (2)0.075 J考点三 电磁感应中的图象问题1．题型特点：一般可把图象问题分为三类(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算．2．电磁感应的图象：主要包括B －t 图象、Φ－t 图象、E －t 图象和I －t 图象，还可能涉及感应电动势E 和感应电流I 随线圈位移x 变化的图象，即E －x 图象和I －x 图象．【典例3】 如图所示，边长为L 、总电阻为R 的正方形线框abcd 放置在光滑水平桌面上，其bc 边紧靠磁感应强度为B 、宽度为2L 、方向竖直向下的有界匀强磁场的边缘．现使线框以初速度v 0匀加速通过磁场，下列图线中能定性反映线框从进入到完全离开磁场的过程中，线框中的感应电流的变化的是( )．解析 线框以初速度v 0匀加速通过磁场，由E ＝BL v ，i ＝ER知线框进出磁场时产生的电流应该是均匀变化的，由楞次定律可判断出感应电流的方向，对照选项中各图可知应选A.答案 A3．电磁感应图象问题的解决方法(1)明确图象的种类，即是B -t 图象还是Φ-t 图象，或者E -t 图象、I -t 图象等．(2)分析电磁感应的具体过程．(3)用右手定则或楞次定律确定方向对应关系．(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式． (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等． (6)判断图象(或画图象或应用图象解决问题)． 【变式3】 (2012·江西十校二模)矩形导线框abcd 放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B 随时间变化的图象如图所示，t ＝0时刻，磁感应强度的方向垂直纸面向里．若规定导线框中感应电流逆时针方向为正，则在0～4 s 时间内，线框中的感应电流I 以及线框的ab 边所受安培力F 随时间变化的图象为下图中的(安培力取向上为正方向)( )．解析 由E ＝n ΔΦΔt ＝n S ΔBΔt，推知电流恒定，A 错；因为规定了导线框中感应电流逆时针方向为正，感应电流在0～2 s 内为顺时针方向，所以B 错；由F ＝BIL 得：F 与B 成正比，C 正确、D 错．答案 C考点四 电磁感应中的能量问题1．题型特点：电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能转化为电能的过程．2．能量转化及焦耳热的求法 (1)能量转化(2)求解焦耳热Q 的几种方法【典例4】 如图所示，水平虚线L 1、L 2之间是匀强磁场，磁场方向水平向里，磁场高度为h .竖直平面内有一等腰梯形线框，底边水平，其上下边长之比为5∶1，高为2h .现使线框AB 边在磁场边界L 1的上方h 高处由静止自由下落，当AB 边刚进入磁场时加速度恰好为0，在AB 边刚出磁场的一段时间内，线框做匀速运动．求：(1)DC 边刚进入磁场时，线框加速度的大小； (2)从线框开始下落到DC 边刚进入磁场的过程中，线框的机械能损失和重力做功之比． 解析 (1)设AB 边刚进入磁场时速度大小为v 0，线框质量为m ，电阻为R ，AB ＝l ，CD ＝5l ，则mgh ＝12m v 02，AB 刚进入磁场时有，B 2l 2v 0R＝mg .AB 边刚出磁场的一段时间内，线框切割磁感线的有效长度为2l ，设线框匀速运动时速度大小为v 1，由法拉第电磁感应定律得E 感＝B ·2l v 1，线框匀速运动时有B 2(2l )2v 1R ＝mg .解得v 1＝v 04.DC 边刚进入磁场瞬间，线框切割磁感线的有效长度为3l ，产生的感应电动势E 感′＝B (3l )v 1.由牛顿第二定律得B 2(3l )2v 1R－mg ＝ma ，解得DC 边刚进入磁场时线框的加速度的大小为a ＝5g4.(2)从线框开始下落到DC 边进入磁场前瞬间，重力做功W G ＝mg ·3h . 根据能量守恒定律得线框机械能损失ΔE ＝mg ·3h －12m v 12.联立解得ΔE ＝4716mgh .所以，线框的机械能损失ΔE 和重力做功W G 之比为ΔE ∶W G ＝47∶48.答案 (1)5g4(2)47∶483．解决这类问题的基本方法(1)用法拉第电磁感应定律和楞次定律确定感应电动势的大小和方向． (2)画出等效电路，求出回路中电阻消耗的电功率表达式． (3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程．【变式4】 如图所示，在倾角为θ＝37°的斜面内，放置MN 和PQ 两根不等间距的光滑金属导轨，该装置放置在垂直斜面向下的匀强磁场中．导轨M 、P 端间接入阻值R 1＝30 Ω的电阻和理想电流表，N 、Q 端间接阻值为R 2＝6 Ω的电阻．质量为m ＝0.6 kg 、长为L ＝1.5 m 的金属棒放在导轨上以v 0＝5 m/s 的初速度从ab 处向右上滑到a ′b ′处的时间为t ＝0.5 s ，滑过的距离l ＝0.5 m ．ab 处导轨间距L ab ＝0.8 m ，a ′b ′处导轨间距L a ′b ′＝1 m ．若金属棒滑动时电流表的读数始终保持不变，不计金属棒和导轨的电阻．sin 37°＝0.6，cos 37°＝0.8，g 取10 m/s 2，求：(1)此过程中电阻R 1上产生的热量； (2)此过程中电流表上的读数； (3)匀强磁场的磁感应强度．解析 (1)因电流表的读数始终保持不变，即感应电动势不变，故BL ab ·v 0＝BL a ′b ′·v a ′b ′，代入数据可得v a ′b ′＝4 m/s根据能量转化和守恒定律得：Q 总＝12m (v 02－v a ′b ′2)－mgl sin 37°＝Q R 1＋Q R 2由Q ＝U 2R t 得：Q R 1Q R 2＝R 2R 1代入数据可求得：Q R 1＝0.15 J (2)由焦耳定律Q R 1＝I 12R 1t 可知：电流表读数I 1＝Q R 1R 1t0.1 A(3)不计金属棒和导轨上的电阻，则R 1两端的电压始终等于金属棒与两轨接触间的电动势，由E ＝I 1R 1，E ＝BL a ′b ′v a ′b ′可得：B ＝I 1R 1L a ′b ′·v a ′b ′＝0.75 T答案 (1)0.15 J (2)0.1 A (3)0.75 T高考真题展示一、电磁感应中的图象问题1．(2010·广东理综，16)如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处匀速运动到M′N′的过程中，棒上感应电动势E随时间t变化的图象，可能正确的是()．解析在金属棒PQ进入磁场区域之前或出磁场后，棒上均不会产生感应电动势，D 项错误．在磁场中运动时，感应电动势E＝Bl v，与时间无关，保持不变，故A选项正确．答案 A2．(2011·海南卷，6)如图所示，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t ＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i 与时间t的关系图线可能正确的是()．解析当线框左边进入磁场时，线框上的电流方向为逆时针，直至线框右边完全进入磁场；当右边一半进入磁场，左边一半开始出磁场，此后线圈中的电流方向为顺时针．当线框左边进入磁场时，切割磁感线的有效长度均匀增加，故感应电动势、感应电流均匀增加，当左边完全进入磁场，右边还没有进入时，感应电动势、感应电流达最大，且直到右边将要进入磁场这一段时间内均不变，当右边进入磁场时，左边开始出磁场，这时切割磁感线的有效长度均匀减小，感应电动势、感应电流均减小，且左、右两边在磁场中长度相等时为零，之后再反向均匀增加至左边完全出来，到右边到达左边界时电流最大且不变，直到再次减小，故B正确．答案 B3．(2011·山东卷，22改编)如图所示，两固定的竖直光滑金属导轨足够长且电阻不计．两质量、长度均相同的导体棒c、d，置于边界水平的匀强磁场上方同一高度h处．磁场宽为3h，方向与导轨平面垂直．先由静止释放c，c刚进入磁场即匀速运动，此时再由静止释放d ，两导体棒与导轨始终保持良好接触．用a c 表示c 的加速度，E kd 表示d 的动能，x c 、x d 分别表示c 、d 相对释放点的位移，图中正确的是( )．A ．①②B ．③④C ．①③D ．②④解析 c 棒下落h 过程为自由落体运动，a ＝g .设进入磁场瞬间速度大小为v ，则由匀速运动有F 安＝mg ＝BIL ＝B 2L 2vR，a ＝0.此时释放d 棒，在d 棒自由下落h 的过程中，c 棒在磁场中下落2h ，此过程c 一直做匀速运动，a ＝0.当d 棒进入磁场后，c 、d 两棒运动速度相同，穿过闭合回路磁通量不变，无感应电流，无安培力，二者都做匀加速直线运动．共同下落h 后，此时c 棒离开磁场，d 棒进入磁场h 的距离，此时c 、d 的速度都是v ′(v ′>v )，d 此时切割磁感线，产生感应电动势E ′＝BL v ′，F 安′＝BI ′L ＝B BL v ′RL >F 安＝mg ，d棒做减速运动，d 棒离开磁场后c 、d 两棒均以加速度a ＝g 做匀加速运动，故选项②④正确．答案 D二、电磁感应中的力、电综合问题 4. (2011·天津卷，11)如图所示，两根足够长的光滑平行金属导轨MN 、PQ 间距为L ＝0.5 m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m ＝0.02 kg ，电阻均为R ＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B ＝0.2 T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能够保持静止．取g ＝10 m/s 2，问：(1)通过棒cd 的电流I 是多少，方向如何？(2)棒ab 受到的力F 多大？(3)棒cd 每产生Q ＝0.1 J 的热量，力F 做的功W 是多少？ 解析(1)对cd 棒受力分析如图所示 由平衡条件得mg sin θ＝BIL得I ＝mg sin θBL ＝0.02×10×sin 30°0.2×0.5A ＝1 A.根据楞次定律可判定通过棒cd 的电流方向为由d 到c .(2)棒ab 与cd 所受的安培力大小相等，对ab 棒，受力分析如图所示，由共点力平衡条件知F ＝mg sin θ＋BIL代入数据解得F ＝0.2 N.(3)设在时间t 内棒cd 产生Q ＝0.1 J 的热量， 由焦耳定律知Q ＝I 2Rt设ab 棒匀速运动的速度是v ，其产生的感应电动势E ＝BL v由闭合电路欧姆定律知I ＝E2R时间t 内棒ab 运动的位移s ＝v t 力F 所做的功W ＝Fs综合上述各式，代入数据解得W ＝0.4 J.答案 (1)1 A 方向由d 到c (2)0.2 N (3)0.4 J 5．(2011·浙江卷，23)如图甲所示，在水平面上固定有长为L ＝2 m 、宽为d ＝1 m 的金属“U”型导轨，在“U”型导轨右侧l ＝0.5 m 范围内存在垂直纸面向里的匀强磁场，且磁感应强度随时间变化规律如图9－3－13乙所示，在t ＝0时刻，质量为m ＝0.1 kg 的导体棒以v 0＝1 m/s 的初速度从导轨的左端开始向右运动，导体棒与导轨之间的动摩擦因数为μ＝0.1，导轨与导体棒单位长度的电阻均为λ＝0.1 Ω/m ，不计导体棒与导轨之间的接触电阻及地球磁场的影响(取g ＝10 m/s 2)．(1)通过计算分析4 s 内导体棒的运动情况； (2)计算4 s 内回路中电流的大小，并判断电流方向；(3)计算4 s 内回路产生的焦耳热．解析 (1)导体棒先在无磁场区域做匀减速直线运动，有－μmg ＝ma ，v 1＝v 0＋at ，x ＝v 0t ＋122代入数据解得：t ＝1 s ，x ＝0.5 m ，导体棒没有进入磁场区域．导体棒在1 s 末已停止运动，以后一直保持静止，离左端位置仍为x ＝0.5 m. (2)前2 s 磁通量不变，回路电动势和电流分别为 E ＝0，I ＝0后2 s 回路产生的电动势为E ＝ΔΦΔt ＝ld ΔBΔt＝0.1 V回路的总长度为5 m ，因此回路的总电阻为R ＝5λ＝0.5 Ω电流为I ＝ER＝0.2 A根据楞次定律，在回路中的电流方向是顺时针方向．(3)前2 s 电流为零，后2 s 有恒定电流，焦耳热为Q ＝I 2Rt ＝0.04 J. 答案 (1)导体在1 s 末停止运动，没进入磁场． (2)0.2 A 顺时针方向 (3)0.04 J 6.(2011·大纲全国卷，24)如图所示，两根足够长的金属导轨ab 、cd 竖直放置，导轨间距离为L ，电阻不计．在导轨上端并接两个额定功率均为P 、电阻均为R 的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m 、电阻可以忽略的金属棒MN 从图示位置由静止开始释放，金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g .求：(1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率． 解析 (1)设小灯泡的额定电流为I 0，有P ＝I 02R ①由题意知，在金属棒沿导轨竖直下落的某时刻后，两小灯泡保持正常发光，流经MN 的电流为I ＝2I 0②此时金属棒MN 所受的重力和安培力大小相等，下落的速度达到最大值，有 mg ＝BLI ③联立①②③式得B ＝mg 2L R P④(2)法一 设灯泡正常发光时，导体棒的速度为v ，由电磁感应定律与欧姆定律得E ＝BL v ⑤E ＝RI 0⑥联立①②④⑤⑥式得v ＝2P mg⑦法二 由功能关系知，导体棒匀速下落灯泡正常发光时，导体棒下落所受重力的功率与两灯泡消耗的功率相等，即mg v ＝2P ，解得：v ＝2Pmg.答案 (1)mg 2L R P (2)2Pmg课 后 作 业1．如图所示，光滑平行金属导轨PP ′和QQ ′，都处于同一水平面内，P 和Q 之间连接一电阻R ，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN ，用一水平向右的力F 拉动导体棒MN ，以下关于导体棒MN 中感应电流方向和它所受安培力的方向的说法正确的是( )．①感应电流方向是N ―→M ②感应电流方向是M ―→N ③安培力水平向左 ④安培力水平向右A ．①②B ．③④C ．①③D ．②④ 解析答案 C2．(2012·北京西城期末考试)在下列四个情景中，虚线上方空间都存在方向垂直纸面向里的匀强磁场．A 、B 中的导线框为正方形，C 、D 中的导线框为直角扇形．各导线框均绕轴O 在纸面内匀速转动，转动方向如箭头所示，转动周期均为T .从线框处于图示位置时开始计时，以在OP 边上从P 点指向O 点的方向为感应电流i 的正方向．则四个情景中，产生的感应电流i 随时间t 的变化规律符合图中i －t 图象的是( )．解析 线框转动90°后开始进入磁场，由楞次定律结合右手定则可得，若线框顺时针转动进入磁场时产生的感应电流由O 点指向P 点为负值，线框逆时针转动进入磁场时产生的感应电流由P 点指向O 点为正值，所以B 、D 错误；线框若为正方形，进入磁场后的一段时间内切割磁感线的有效长度越来越大，产生的电动势不为定值，感应电流不恒定，A 错误；线框若为扇形，进入磁场后转动90°的时间内切割的有效长度恒为半径，为定值，产生的电动势恒定，电流恒定，C 正确．答案 C3．如图所示，一由均匀电阻丝折成的正方形闭合线框abcd ，置于磁感应强度方向垂直纸面向外的有界匀强磁场中，线框平面与磁场垂直，线框bc边与磁场左右边界平行．若将该线框以不同的速率从图示位置分别从磁场左、右边界匀速拉出直至全部离开磁场，在此过程中( )．A ．流过ab 边的电流方向相反B ．ab 边所受安培力的大小相等C ．线框中产生的焦耳热相等D ．通过电阻丝某横截面的电荷量相等解析 线框离开磁场，磁通量减小，由楞次定律可知线框中的感应电流方向为a ―→d ―→c ―→b ―→a ，故A 错误；由法拉第电磁感应定律得E ＝BL v ，I ＝E R ，F ＝BIL ＝B 2L 2v R ，v 不同，F 不同，故B 错误；线框离开磁场的时间t ＝L v，产生的热量Q ＝I 2Rt ＝B 2L 3v R ，故C 错误；通过导体横截面的电荷量q ＝It ＝BL 2R，故D 正确． 答案 D4．如图甲所示，abcd 是位于竖直平面内的正方形闭合金属线框，在金属线框的下方有一磁感应强度为B 的匀强磁场区域，MN 和M ′N ′是匀强磁场区域的水平边界，并与线框的bc 边平行，磁场方向与线框平面垂直．现金属线框由距MN 的某一高度从静止开始下落，图9－3－18乙是金属线框由开始下落到完全穿过匀强磁场区域的v －t 图象．已知金属线框的质量为m ，电阻为R ，当地的重力加速度为g ，图象中坐标轴上所标出的字母v 1、v 2、v 3、t 1、t 2、t 3、t 4均为已知量．(下落过程中bc 边始终水平)根据题中所给条件，以下说法正确的是( )．A ．可以求出金属框的边长B ．线框穿出磁场时间(t 4－t 3)等于进入磁场时间(t 2－t 1)C ．线框穿出磁场与进入磁场过程所受安培力方向相反D ．线框穿出磁场与进入磁场过程产生的焦耳热相等解析 由线框运动的v －t 图象，可知0～t 1线框自由下落，t 1～t 2线框进入磁场，t 2～t 3线框在磁场中只受重力作用加速下降，t 3～t 4线框离开磁场．线框的边长l ＝v 3(t 4－t 3)选项A 正确；由于线框离开时的速度v 3大于进入时的平均速度，因此线框穿出磁场时间小于进入磁场时间，选项B 错；线框穿出磁场与进入磁场过程所受安培力方向都竖直向上，选项C 错误；线框进入磁场mgl ＝Q 1＋12m v 22－12m v 12，线框离开磁场mgl ＝Q 2，可见Q 1<Q 2，选项D 错．答案 A5．如图甲所示，bacd 为导体做成的框架，其平面与水平面成θ角，质量为m 的导体棒PQ 与ab 、cd 接触良好，回路的电阻为R ，整个装置放于垂直框架平面的变化磁场中，磁感应强度B 的变化情况如图9－3－19乙所示，PQ 能够始终保持静止，则0～t 2时间内，PQ 受到的安培力F 和摩擦力F f 随时间变化的图象错误的是(取平行斜面向上为正方向)解析 在0～t 2内，磁场随时间均匀变化，故回路中产生的感应电流大小方向均恒定，所以PQ 受到的安培力F ＝BIL ∝B ，方向先沿斜面向上，t 1时刻之后方向变为沿斜面向下，故A 项正确，B 项错；静摩擦力F f ＝mg sin θ－BIL ，若t ＝0时刻，mg sin θ>BIL ，则F f 刚开始时沿斜面向上，若t ＝0时刻，mg sin θ<BIL ，则F f 刚开始时沿斜面向下，C 、D 都有可能正确．(极限思维法)答案 B6．如图甲，在虚线所示的区域有垂直纸面向里的匀强磁场，磁场变化规律如图乙所示，面积为S 的单匝金属线框处在磁场中，线框与电阻R 相连．若金属框的电阻为R 2，则下列说法错误的是( )．A ．流过电阻R 的感应电流由a 到bB ．线框cd 边受到的安培力方向向下C ．感应电动势大小为2B 0S t 0D ．ab 间电压大小为2B 0S 3t 0解析 本题考查电磁感应及闭合电路相关知识．由乙图可以看出磁场随时间均匀增加，根据楞次定律及安培定则可知，感应电流方向由a →b ，选项A 正确；由于电流由c →d ，根据左手定则可判断出cd 边受到的安培力向下，选项B 正确；回路中感应电动势应为E ＝(2B 0－B 0)S t 0＝B 0S t 0.选项C 错误；因为E R ＋12＝U R ，解得U ＝2B 0S 3t 0，选项D 正确． 答案 C7．一个闭合回路由两部分组成，如图所示，右侧是电阻为r 的圆形导线，置于竖直方向均匀变化的磁场B 1中；左侧是光滑的倾角为θ的平行导轨，宽度为d ，其电阻不计．磁感应强度为B 2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m 、电阻为R 的导体棒此时恰好能静止在导轨上，分析下述判断不正确的有( )．A ．圆形线圈中的磁场，可以向上均匀增强，也可以向下均匀减弱B ．导体棒ab 受到的安培力大小为mg sin θC ．回路中的感应电流为mg sin θB 2dD ．圆形导线中的电热功率为m 2g 2sin 2θB 22d 2r ＋R ) 解析 导体棒此时恰好能静止在导轨上，依据平衡条件知导体棒ab 受到的安培力大小为mg sin θ，方向沿斜面向上，由左手定则判定电流方向为b →a ，再由楞次定律判定A 、B 正确；回路中的感应电流为I ＝F B 2d ＝mg sin θB 2d ，C 正确；由焦耳定律得圆形导线中的电热功率为P r ＝m 2g 2sin 2θB 22d 2r ，D 错． 答案 D8．如图所示，abcd 是一个质量为m ，边长为L 的正方形金属线框．如从图示位置自由下落，在下落h 后进入磁感应强度为B 的磁场，恰好做匀速直线运动，该磁场的宽度也为L .在这个磁场的正下方h ＋L 处还有一个未知磁场，金属线框abcd 在穿过这个磁场时也恰好做匀速直线运动，那么下列说法正确的是( )．A ．未知磁场的磁感应强度是2BB ．未知磁场的磁感应强度是2BC ．线框在穿过这两个磁场的过程中产生的电能为4mgLD ．线框在穿过这两个磁场的过程中产生的电能为2mgL解析 设线圈刚进入第一个磁场时速度大小为v 1，那么mgh ＝12m v 12，v 1＝2gh .设线圈刚进入第二个磁场时速度大小为v 2，那么v 22－v 12＝2gh ，v 2＝2v 1.根据题意还可得到，mg ＝B 2L 2v 1R ，mg ＝B x 2L 2v 2R 整理可得出B x ＝ 22B ，A 、B 两项均错．穿过两个磁场时都做匀速运动，把减少的重力势能都转化为电能，所以在穿过这两个磁场的过程中产生的电能为4mgL ，C 项正确、D 项错．答案 C9．(2011·四川卷，24)如图所示，间距l ＝0.3 m 的平行金属导轨a 1b 1c 1和a 2b 2c 2分别固定在两个竖直面内．在水平面a 1b 1b 2a 2区域内和倾角θ＝37°的斜面c 1b 1b 2c 2区域内分别有磁感应强度B 1＝0.4 T ，方向竖直向上和B 2＝1 T 、方向垂直于斜面向上的匀强磁场．电阻R ＝0.3 Ω、质量m 1＝0.1 kg 、长为l 的相同导体杆K 、S 、Q 分别放置在导轨上，S 杆的两端固定在b 1、b 2点，K 、Q 杆可沿导轨无摩擦滑动且始终接触良好．一端系于K 杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂，绳上穿有质量m 2＝0.05 kg 的小环．已知小环以a ＝6 m/s 2的加速度沿绳下滑，K 杆保持静止，Q 杆在垂直于杆且沿斜面向下的拉力F 作用下匀速运动．不计导轨电阻和滑轮摩擦，绳不可伸长．取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求(1)小环所受摩擦力的大小；(2)Q 杆所受拉力的瞬时功率．解析 (1)以小环为研究对象，在环沿绳下滑过程中，受重力m 2g 和绳向上的摩擦力f ，由牛顿第二定律知m 2g －f ＝m 2a .代入数据解得f ＝m 2(g －a )＝0.05×(10－6) N ＝0.2 N.(2)根据牛顿第二定律知，小环下滑过程中对绳的反作用力大小f ′＝f ＝0.2 N ，所以绳上的张力F T ＝0.2 N ．设导体棒K 中的电流为I K ，则它所受安培力F K ＝B 1I K l ，对导体棒K ，。
