数字电视光纤传输系统设计

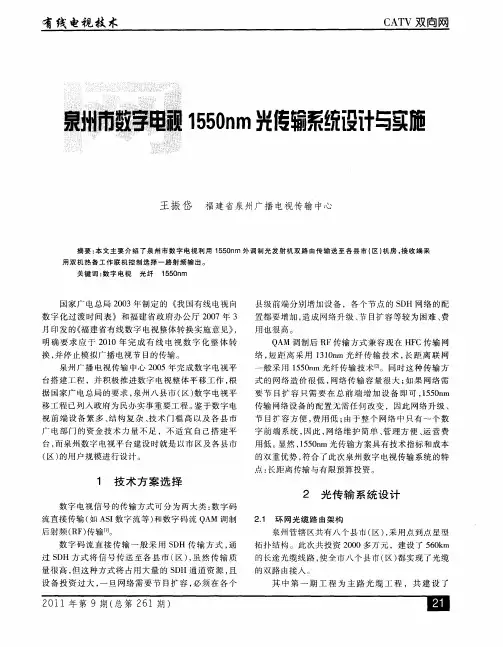

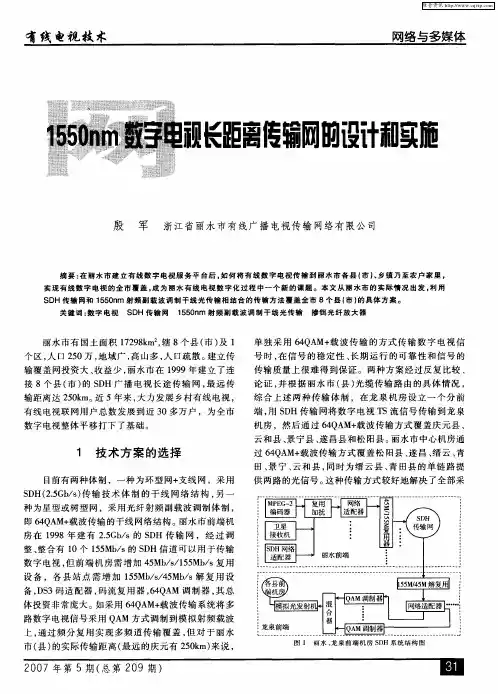

有线数字电视长距离光纤传输实现方案的分析作者：林全智游发业来源：《世界家苑》2018年第12期摘要：通信技术当中，光纤通信技术相对稳定，同时信号保密性较高，有线数字电视可以通过运用光纤通信方式进行信号的数字编码和传输。

本文所研究的有线数字电视通信技术为长距离光纤传输技术，通过选定1550nm波长的色散补偿传输通讯技术，解决传统技术条件下存在的诸多传输距离、传输成本问题，提高有线数字电视信号的传输能力。

关键词：有线数字电视；数字信号；光纤传输；色散补偿技术前言目前应用于有线数字电视信号传输当中的光信号根据波长可以分为1310nm和1550nm兩种类型，其中后者适用于山区、高原、人口密集城市等地区，并可以完成光纤信号的远距离传输。

因此在理论研究和光纤网络建设当中，为了满足长距离传输场景，一般选用1550nm波长作为光信号传播方案，并设定色谱补偿技术条件。

传统技术SDH、光电中继等成本较高、传输距离不够，因此逐渐被新技术所取代。

一、长距离光纤传输的项目规划本文在针对某地区进行有线数字电视光纤传输规划时，结合当地的地理环境特点和光纤信号覆盖区域要求的分析，进行了色谱补偿传输技术的方案选定。

在该地区总面积达到10000平方公里，其中最远光纤信号传输距离达到400km，对于传统广电网络建设的有线数字电视信号覆盖极具挑战，传统有线电视信号的覆盖方式主要利用城域网来实现。

在本文的建设规划当中，为了保证其能够实现超远距离的光线信号传播覆盖，需要将传统城域网建设方式进行改良，通过进行光纤环网的改造策略，打造当地色谱补偿光纤传输基础的基础。

该地区色谱补偿传输技术主要采用1550nm波段的光信号传播设备，统计总带宽为862M 赫兹。

有线数字电视信号建设需求当中，信号应当包含前端54套模拟电视信号以及20个频点数字信号，信号需要保证全区域覆盖。

区域内设定三个分前端，分前端下辖十个节点前端，用以进行信号传输和信号覆盖。

路由规划方面，本文针对区域内部的节点分布情况和区域环境，设置了主信号和辅信号两个方面的路由规划方案。

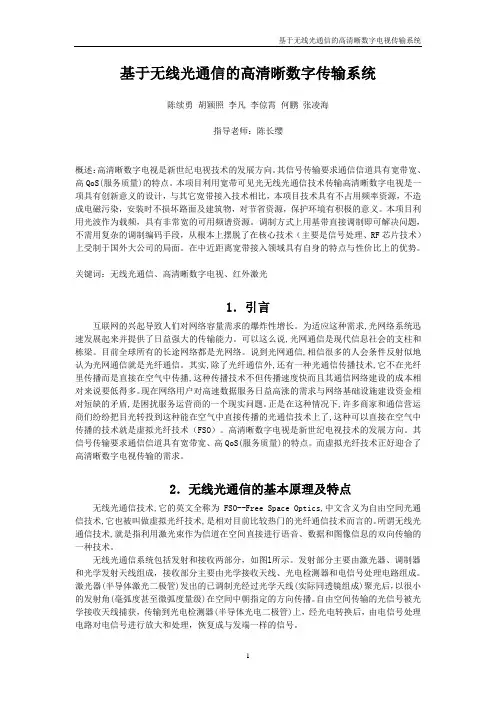

基于无线光通信的高清晰数字传输系统陈续勇胡颖照李凡李倞霄何鹏张凌海指导老师：陈长缨概述：高清晰数字电视是新世纪电视技术的发展方向。

其信号传输要求通信信道具有宽带宽、高QoS(服务质量)的特点。

本项目利用宽带可见光无线光通信技术传输高清晰数字电视是一项具有创新意义的设计，与其它宽带接入技术相比，本项目技术具有不占用频率资源，不造成电磁污染，安装时不损坏路面及建筑物，对节省资源，保护环境有积极的意义。

本项目利用光波作为载频，具有非常宽的可用频谱资源。

调制方式上用基带直接调制即可解决问题，不需用复杂的调制编码手段，从根本上摆脱了在核心技术（主要是信号处理、RF芯片技术）上受制于国外大公司的局面。

在中近距离宽带接入领域具有自身的特点与性价比上的优势。

关键词：无线光通信、高清晰数字电视、红外激光1．引言互联网的兴起导致人们对网络容量需求的爆炸性增长。

为适应这种需求,光网络系统迅速发展起来并提供了日益强大的传输能力。

可以这么说,光网通信是现代信息社会的支柱和栋梁。

目前全球所有的长途网络都是光网络。

说到光网通信,相信很多的人会条件反射似地认为光网通信就是光纤通信。

其实,除了光纤通信外,还有一种光通信传播技术,它不在光纤里传播而是直接在空气中传播,这种传播技术不但传播速度快而且其通信网络建设的成本相对来说要低得多。

现在网络用户对高速数据服务日益高涨的需求与网络基础设施建设资金相对短缺的矛盾,是困扰服务运营商的一个现实问题。

正是在这种情况下,许多商家和通信营运商们纷纷把目光转投到这种能在空气中直接传播的光通信技术上了,这种可以直接在空气中传播的技术就是虚拟光纤技术（FSO）。

高清晰数字电视是新世纪电视技术的发展方向。

其信号传输要求通信信道具有宽带宽、高QoS(服务质量)的特点。

而虚拟光纤技术正好迎合了高清晰数字电视传输的需求。

2．无线光通信的基本原理及特点无线光通信技术,它的英文全称为FSO--Free Space Optics,中文含义为自由空间光通信技术,它也被叫做虚拟光纤技术,是相对目前比较热门的光纤通信技术而言的。

三网融合光纤到户接入系统的设计一、系统概述光纤到户接入系统是一种新型的综合通信接入系统，通过光纤传输技术，同时提供电信、有线电视和宽带网络三个服务。

该系统的核心设备有光纤分光器、光纤配线盒、OLT（光纤线路终端）和ONU（光纤网络单元）等。

二、系统组成部分1.光纤分光器：光纤分光器是将光信号分配到不同的传输通道的设备。

它可以将电信、有线电视和宽带网络的信号分离，并通过相应的传输通道传输。

2.光纤配线盒：光纤配线盒是连接光纤分光器和用户家中的终端设备的关键设备。

它负责将光信号转发到用户终端设备，同时对光信号进行保护和分配。

3.OLT（光纤线路终端）：OLT是整个系统的核心设备，它将宽带光信号转换成分发给用户的数字信号。

OLT负责管理光纤配线盒和ONU之间的通信。

4.ONU（光纤网络单元）：ONU是用户的终端设备，它接收OLT传来的数字信号，并转发给用户家中的电信、有线电视和宽带网络设备。

三、系统设计原则1.系统稳定可靠：为了保证用户的通信质量，系统设计应考虑光纤配线盒、OLT和ONU的可靠性和稳定性，同时应建立相应的备份设备，以便在发生故障时能够及时切换。

2.数据安全性：为了保护用户的数据不受外界侵害，系统设计应考虑建立安全网络，包括系统的防火墙、加密设备和访问控制等。

3.网络性能优化：为了提供高速稳定的网络服务，系统设计应通过合理的网络规划和设备配置，最大程度地优化网络性能。

4.系统扩展性：为了应对用户数量的增加以及新业务的引入，系统设计应具备良好的扩展性，可以方便地添加新的光纤分光器、光纤配线盒、OLT和ONU等设备。

四、系统实施方案1.网络规划：通过调研用户需求和周边网络环境，确定光纤分光器、光纤配线盒、OLT和ONU的布局。

根据用户家庭距离OLT的远近，合理规划光纤的路由，确保信号的传输质量。

2.设备配置：根据网络规划，确定所需的光纤分光器、光纤配线盒、OLT和ONU等设备型号和数量。

根据用户数量和带宽需求，合理配置设备参数，并确保设备之间的兼容性。

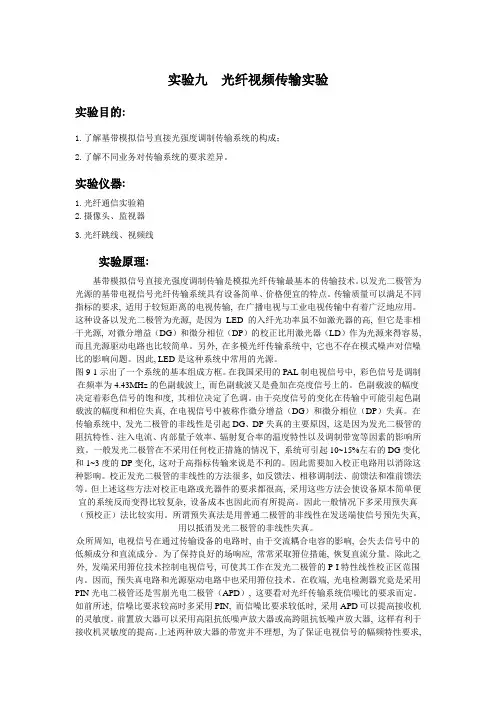

实验九光纤视频传输实验实验目的:1.了解基带模拟信号直接光强度调制传输系统的构成；2.了解不同业务对传输系统的要求差异。

实验仪器:1.光纤通信实验箱2.摄像头、监视器3.光纤跳线、视频线实验原理:基带模拟信号直接光强度调制传输是模拟光纤传输最基本的传输技术。

以发光二极管为光源的基带电视信号光纤传输系统具有设备简单、价格便宜的特点。

传输质量可以满足不同指标的要求, 适用于较短距离的电视传输, 在广播电视与工业电视传输中有着广泛地应用。

这种设备以发光二极管为光源, 是因为LED的入纤光功率虽不如激光器的高, 但它是非相干光源, 对微分增益（DG）和微分相位（DP）的校正比用激光器（LD）作为光源来得容易, 而且光源驱动电路也比较简单。

另外, 在多模光纤传输系统中, 它也不存在模式噪声对信噪比的影响问题。

因此, LED是这种系统中常用的光源。

图9-1示出了一个系统的基本组成方框。

在我国采用的PAL制电视信号中, 彩色信号是调制在频率为4.43MHz的色副载波上, 而色副载波又是叠加在亮度信号上的。

色副载波的幅度决定着彩色信号的饱和度, 其相位决定了色调。

由于亮度信号的变化在传输中可能引起色副载波的幅度和相位失真, 在电视信号中被称作微分增益（DG）和微分相位（DP）失真。

在传输系统中, 发光二极管的非线性是引起DG、DP失真的主要原因, 这是因为发光二极管的阻抗特性、注入电流、内部量子效率、辐射复合率的温度特性以及调制带宽等因素的影响所致。

一般发光二极管在不采用任何校正措施的情况下, 系统可引起10~15%左右的DG变化和1~3度的DP变化, 这对于高指标传输来说是不利的。

因此需要加入校正电路用以消除这种影响。

校正发光二极管的非线性的方法很多, 如反馈法、相移调制法、前馈法和准前馈法等。

但上述这些方法对校正电路或光器件的要求都很高, 采用这些方法会使设备原本简单便宜的系统反而变得比较复杂, 设备成本也因此而有所提高。

有线电视系统设计方案摘要：有线电视系统是一种传输电视信号的方式，能够在用户家中提供多个频道的电视节目。

本文介绍了有线电视系统的设计方案，包括系统结构、信号传输和接收方式、频道分配方法等。

通过合理的设计方案，可以提供高质量的电视信号传输，满足用户对多样化电视节目的需求。

第一部分：引言随着科技的发展和人们娱乐需求的增加，有线电视系统已成为家庭娱乐的重要组成部分。

有线电视系统通过电缆或光纤传输电视信号，使用户能够接收到大量的电视节目，包括新闻、体育、电影、娱乐等。

本文将介绍有线电视系统的设计方案，以满足用户对多样化电视节目的需求。

第二部分：系统结构有线电视系统的基本结构由三个主要组成部分组成：信号源、信号传输和接收设备、用户终端。

信号源是电视节目的提供者，可以是卫星电视、有线电视台、地面数字电视等。

信号源通过信号传输和接收设备传输到用户终端，用户可以通过电视机或机顶盒接收并观看电视节目。

第三部分：信号传输和接收方式有线电视系统可以通过两种方式进行信号传输和接收：电缆传输和光纤传输。

电缆传输使用同轴电缆或双绞线来传输信号，适用于较短距离和小规模的系统。

光纤传输使用光纤来传输信号，具有传输速度快、信号质量好等优势，适用于大规模的系统。

第四部分：频道分配方法频道分配是有线电视系统中的重要环节，它决定了用户可以接收到哪些电视节目。

常见的频道分配方法有随机分配、按类型分配和按订阅分配。

随机分配是将电视节目随机分配到不同的频道，用户可以通过频道浏览进行选择。

按类型分配是将电视节目按照不同的类型分配到不同的频道，如新闻、娱乐、体育等。

按订阅分配是根据用户的订阅情况将电视节目分配到相应的频道，用户只能接收到订阅的电视节目。

有线电视系统设计方案随着科技的发展和社会的进步，有线电视系统已经成为了人们生活中不可或缺的一部分。

本文将介绍一种有线电视系统设计方案，该方案旨在提供高质量的电视信号，同时确保系统的稳定性和可扩展性。

一、系统概述本设计方案包括前端设备、传输网络、用户终端和运营管理平台四个部分。

前端设备负责信号的接收、处理和调制，传输网络负责将信号传输到用户终端，用户终端负责将信号转换为图像和声音，运营管理平台则负责对系统进行监控和管理。

二、前端设备前端设备是整个有线电视系统的核心，它包括信号接收器、信号处理器、调制器等设备。

本设计方案的目的是提供高质量的电视信号，因此选用高性能的信号接收器和处理器，以确保信号的质量和稳定性。

调制器采用QAM或QPSK等调制方式，将信号转换为适合传输的格式。

三、传输网络传输网络采用光纤传输技术，具有传输距离远、传输速度快、抗干扰能力强等优点。

本设计方案中，光纤传输网络采用环状结构，以提高网络的可靠性和稳定性。

同时，在网络中加入备份设备，以防止设备故障或网络故障对用户的影响。

四、用户终端用户终端采用机顶盒或智能电视等设备，将传输网络送来的信号转换为图像和声音。

本设计方案中，用户终端设备支持多种输入方式，如HDMI、VGA等，以满足不同用户的需求。

同时，用户终端设备支持远程升级和管理，方便运营管理平台对其进行维护和管理。

五、运营管理平台运营管理平台负责对整个有线电视系统进行监控和管理，包括信号质量监测、用户管理、计费管理等。

本设计方案中，运营管理平台采用云计算技术，以提高系统的灵活性和可扩展性。

同时，运营管理平台支持多种终端设备，如PC、手机、平板等，方便用户进行操作和管理。

六、总结本设计方案的有线电视系统具有高质量、稳定性、可扩展性和灵活性等优点，可以满足不同用户的需求。

本设计方案采用先进的技术和设备，可以提高系统的性能和稳定性，也可以降低维护和管理成本。

未来，有线电视系统将会更加智能化和个性化，以满足更多用户的需求。

有线数字电视光纤入户网络的设计与实现摘要：有线数字电视是当前我国广电总局针对电视传承技术改进之后推出的一种新型电视发展技术，在该技术的应用过程中，借助的是网络化技术传播，通过网络化技术的传播与发展，将整个电视节目的传播与推送借助在网络传承中。

光纤网络的应用大大提升了有线电视数字化传承与发展，而对有线数字电视光纤入户网络的设计与实现是保障数字化电视发展传承的重要性保障因素，应该将其进行全面的优化分析。

本文论述尚存不足，仅供相关人员参考。

关键词：有线数字电视；技术维护；问题；对策引言随着信息时代的到来，计算机技术与通讯技术相融合，将电视信号进行标准的数字化处理，基于有线网络实现传输，并通过机顶盒接收、解码转换为电视信号，此种方式下，促进了有线数字电视系统的正常运行。

有线数字电视技术是提供电视公共服务的一种重要方式，是国家普及的信息工具，是基础性的信息载体，在国家信息化建设以及现代社会经济发展中扮演着重要的角色。

在有线数字电视不断深入发展后，数字电视技术维护逐渐成为一项重要工作。

为保证有线数字电视信号传输安全，加大力度对有线数字电视技术维护中的问题进行分析，并提出科学化的解决措施是非常必要的。

1、有线数字电视工程技术概述有线数字电视技术是基于传统电视信号技术的基础上所形成的一种技术形态，通过对模拟信号的重新排列组合、抽样以及编码，最终以二进制格式输入，属于比较特殊的数字电视信号。

有线数字电视工程技术在实际应用中具有一定优势，其与传统模式相比图像清晰度更高，声音立体感较强，频道可选择性较为丰富。

但在当前科学技术发展条件下，有线数字电视工程技术比较先进，一旦出现技术故障，实际维修难度较大，往往会给广大用户造成严重困扰，严重影响有线数字电视使用满意度。

此种情况下，积极采取有效措施做好有线数字电视技术维护工作具有一定重要性和必要性。

通过研究分析可知，有线数字电视工程技术维护中的问题包含多种类型，而无信号状态、蓝屏问题、缺少大量频道以及屏幕出现马赛克等问题，是比较常见的问题，往往影响用户对有线数字电视的感官体验，以下针对有线数字电视技术维护中的问题提出可行的解决策略。

有线数字电视光纤入户网络的设计与实现徐汝彬发表时间：2019-04-30T14:29:49.020Z 来源：《基层建设》2019年第5期作者：徐汝彬[导读] 摘要：随着科学技术的不断发展，经济水平的不断提高，智能化、信息化的使用得到普及，极大丰富了现代生活，尤其是互联网的广泛普及更是成为人类现代化的重要标志。

广东省广播电视网络股份有限公司东莞寮步分公司广东东莞 523000摘要：随着科学技术的不断发展，经济水平的不断提高，智能化、信息化的使用得到普及，极大丰富了现代生活，尤其是互联网的广泛普及更是成为人类现代化的重要标志。

其中有线数字电视的普及是现代化重要表现之一。

有线数字电视光纤入户通过采用现代光纤技术，打破传统电视不能满足人们多样化需求，丰富了人们的日常生活，改变了人们的生活方式和结构形式。

有线数字电视光纤入户具有多样化形式、画面感强、资源共享等优点。

本文就针对有线数字电视光纤入户基本含义、特点、有线数字电视光纤入户网络设计形式及实现途径进行分析，使光纤网络技术的应用推动有线数字电视更加全面、快速发展，进一步满足人们对于电视多样化的需求。

关键词：有线数字电视；光纤入户；网络设计；网络实现随着创新驱动发展战略的不断推进，创新作为推动社会发展的重要动力，而科学技术作为一种现代化社会中新的生产方式，是各国之间综合国力的重要标志，各国之间的竞争归根到底是科学技术的竞争，互联网+不断推进的和发展的步伐下，有线数字电视光纤入户也得到进一步发展，为进一步满足人们对于互联网及多样化的需要，倾力打造一个多样化、全方位、多层次的有线数字电视互联网新局面。

1 有线数字电视光纤入户基本概念和特征有线数字电视作为现代化网络技术发展新形式，也被称作FTTH，它是通过使用现代光纤技术，与有线电视相结合，实现了从前端到用户后端的全部无源网络，无需供电。

对环境要求低，具有很强的灵活性，在使用和维护上都非常便利，安装上成本非常低，既弥补传统电视单一化不足，也满足了用户多样化和便捷化的需要。

通信网络技术数字光纤分配网的设计规划朱宝荣（中国广电山东网络有限公司临沂市分公司，山东为匹配广电新媒体业务的快速发展，进一步提高用户获取媒体资源的质效，实现有线电视数字光纤入户（Fiber To The Home，FTTH）是重要的环节之一。

通过分析光纤分配网的设计原理与拓扑结构，提出有线电视给出网络规划、资源调配的具体策略，以期为有线电视网络建设提供一定的参考借鉴。

有线电视；光纤入户（FTTH）；组网方案；网络规划；资源调配Design and Planning of Cable Television FTTH Digital Fiber Distribution NetworkZHU Baorong(Linyi Branch of China Radio and Television Shandong Network Co., Ltd., LinyiAbstract: In order to match the rapid development of new media business in broadcasting and television, and further improve the quality and efficiency of users’ access to media resources, achieving Fiber To The Home (FTTH) for cable TV digital fiber optic home access is one of the important links. In this article, the design principle and topologyGF02→GF02/GF03→GF02/GF03/GF04）均采用接续方式实现全域覆盖，有效降低实际铺设的光缆长度[4]。

星型设计的网络拓扑结构如图1所示。

1.2.2树型+星型设计前端机房辐射有线电视信号后，以JWGJ01型光纤交接箱为节点，根据用户分布情况，可以将一级分纤箱JWGJ01-GFF01和JWGJ01-GFF02分别放置在各支线的汇聚节点上，由该节点逐步向下延伸至各下级分纤箱，支线的连接方式和传输方式与星型设计的网路结构保持一致。

数字电视(IPTV)系统设计方案技术要求数字电视系统1、系统概述IPTV主要包括视频点播以及酒店综合信息服务。

视频点播系统(VOD,Video-On-Demand)是一种受用户控制的视频分配业务，它使得每一个用户能够交互地访问酒店播出前端所存储的丰富的节目，用户可按照自己的喜好自由地选择节目内容及节目的播放时间。

酒店综合信息服务(InfOrmationSerViCe)是酒店采用先进的信息化服务手段向客人提供酒店指南查询、叫醒服务、退房服务、即时消息推送、餐饮服务、账单查询、开机欢迎、团客服务、今日会议发布、音乐点播、电视杂志等业务服务。

2、系统组成系统由信息采集、控制中心、显控终端和传输网络组成。

信息采集：信源采集设备采用记录、拍摄、录制、扫描等手段实现各类文字、图片、音视频等非结构性数据的采集；通过视频点播服务器和四路直播编码器，引入40个广播电视频道和8个卫星频道。

与酒店管理系统进行二次开发对接，采集结构性数据。

控制中心：包含系统视频点播服务器、管理工作站和业务管理服务器组成。

视频点播服务器实现管理视音频节目的存储和发送，它是节目分配中心响应用户请求、并自动播送点播节目的核心设备，必须存储巨量的数字视频节目信息，并在秒级时间内，用一种瞬时方式响应对一部指定影片的请求，而且必须能同时响应来自更多用户的请求。

工作站由PC机、视频编码压缩卡及相关软件组成，可以登录后台进行系统配置和管理，并可录入视像节目，可将各种片源（磁带、LD、VCD等）实时数字压缩存储到视像库中，供用户点播。

业务管理服务器，用于IPTV增值业务管理，如酒店客房服务、账单查询等。

显控终端：显控终端主要包括控制器和液晶电视机。

控制器是基于IP网络的数字产品，融宽带网络接入技术、多媒体技术以及Internet 技术为一体，可用于音视频、服务等点播业务。

传输网络：可利用综合布线系统和内网数据网络进行传输，网络结构要求主干线采用光纤到楼层，超5/6类网线入房。
