园林设计初步试卷A答案
- 格式:doc
- 大小:123.50 KB
- 文档页数:6
园林工程考试(真题+答案)一、单项选择题1.土方量的计算方法有。
(C)A、模型法;B、方格网法;C、估算法、断面法、方格网法。
2.园路的功能有。
(A)A、划分空间、组织空间、构成园景和组织排水;B、造景作用、通风;C、划分空间、组织空间、保持水土作用。
3.下列哪项不属于园林绿化工程(A)。
A、园林小品B、树木种植C、栽植花卉D、杜鹃花种植4.草坪按景观分为。
(A)A、空旷草坪、疏林草坪和缀花草坪;B、观赏草坪、游憩草坪和体育运动草坪;C、禾本科类三大系列草坪和三叶草类草坪。
5.根据喷灌管道可移动的程度喷灌可分为。
(C)A、旋转式;B、摇臂式;C、移动式、半固定式和固定式三种。
6.土方应分层填土,每层土方厚度一般为(C)cm。
A、10-15B、15-20C、20-50D、50-1007.方格网法计算土方工程量的方格边长一般为(C)m。
A、5-10B、10-20C、20-40D、40-608.苗木栽植时尽量做到。
(C)A、当天起苗、运苗,推后栽苗;B、干土起苗,中午运苗,裸根栽苗。
C、傍晚起苗,夜间运苗,早晨栽苗。
9.假山工程中“收头”指 D 。
A.结顶B.收缩峰石C.收缩基础D.峰顶形状10.下列工程属水景工程的是。
(A)A、驳岸、护坡和喷泉工程;B、栽植与假山工程;C、供水与排水工程。
11.苗木栽植时尽量做到。
(A)A、傍晚起苗,夜间运苗,早晨栽苗;B、起苗不受时间限制,当天栽不完不需假植;C、干土起苗,中午运苗,裸根栽苗。
12.在园林排水中,为了保护坡岸,对出水口处理“水簸箕”方式有。
(C)A、谷方;B、栅栏式、礓礤式、C、栅栏式、礓礤式、消力阶、消力块。
13.人工池按结构分为。
(C)A、刚性结构和临时简易水池;B、柔性结构和临时简易水池;C、刚性结构、柔性结构和临时简易水池。
14.树木栽植施工程序一般分为。
(C)A、起苗、栽植、浇水等;B、现场准备挖穴栽植和养护等;C、现场准备、定点放线、起苗、苗木运输、苗木假植、挖穴栽植和养护等。
选择题1. “”在定位标高注法中指的是。
BA.交点 B 中心线C 水准基点 D 基础标高2.以下不是大型的工程设计中的室外园林工程图纸资料。
CA.目录B 定位图C 路面标志剖面图 D 竣工图3.以下不是大型的工程设计中的室外园林工程图纸资料。
AA.屋顶平面详图B 环境小品详图C 植被分布图 D 室外排水设备图4.以下不是大型的工程设计中的室外园林工程图纸资料。
DA.绿化栽植图 B 环境小品详图C 植被分布图 D 旗杆详图5.以下不是大型的工程设计中的室外园林工程图纸资料。
BA.规划平面图 B .风玫瑰详图 C 规划剖面图D环境小品详图6.“B.C.”在定位标高注法中指的是。
AA.曲线起点 B 中心线C 水准基点 D 基础标高7.“I.P.”在定位标高注法中指的是。
CA.水准基点 B 中心线C交点 D 基础标高8.“G.L.”在定位标高注法中指的是。
DA.交点 B 中心线C 水准基点 D 基础标高9.的定位标高注法是“B.M.”。
BA.中心线B水准基点C 交点D 基础标高10.的定位标高注法是“F.L.”。
CA.交点 B 中心线C 设计标高 D 基础标高11.的定位标高注法是“E.C.”。
DA.基础标高 B 中心线C 水准基点 D 曲线终点12.材料记号及数字含义中“d×l”表示该圆钢的。
BA.长和宽 B 直径和长度C 直径 D 长度13.材料记号及数字含义中“A×B×L”表示该的纵横和长度。
AA.方钢 B 圆钢 C 槽钢 D 钢筋14.材料记号及数字含义中“d×t×l”表示该的直径、厚度和长度。
AA.管钢 B 圆钢 C 槽钢 D 钢筋15.材料记号及数字含义中“A×B×L”表示该的纵横、厚度和长度。
BA.方钢 B 角钢 C 槽钢 D 钢筋16.材料记号及数字含义中“A×B×L”表示该的纵横、厚度和长度。
可编辑修改精选全文完整版园林设计初步试题及答案1、建在都城近郊或远郊,供帝王出行时期皇帝长期居住,处理朝政的宫室是()。
A、大内御苑B、行宫御苑C、离宫御苑D、皇宫御苑答案: C2、世界上第一座真正意义上的城市公园是()。
A、肯辛顿花园B、海德公园C、摄政公园D、波德南园答案: B3、以下哪个园林不是极简主义大师彼得.沃克的代表作?()。
A、泰纳喷泉B、巴黎拉维莱特公园C、伯纳特公园D、日本京都高科技中心庭园答案: B4、以下几种中国古代建筑屋顶的等级由高到低依次是:()。
A、重檐庑殿歇山庑殿悬山硬山攒尖B、重檐庑殿庑殿歇山悬山硬山攒尖C、重檐歇山庑殿歇山硬山悬山攒尖D、重檐歇山庑殿歇山攒尖悬山硬山答案: B5、下列()是法国古典主义的建筑风格特征。
A、追求合乎理性的稳定感B、尖券、尖塔、垂直向上的束柱C、强调中轴线对称,提倡赋予统一性和稳定感的横三段和纵三段的构图手法D、采用波浪形曲线与曲面,折断的檐部与山花,竹子疏密排列答案: C6、欧洲中世纪哥特式教堂首先开始建造是在()。
A、意大利B、法国C、英国D、德国答案: B7、萨伏伊别墅的设计者是()。
A、弗兰克·劳埃德·赖特B、勒·柯布西耶C、安腾忠雄D、路德维斯·密斯·凡·德罗答案: B8、20世纪60年代以来产生的一些建筑风格与流派有()。
A、后现代主义、解构主义、装饰艺术派B、后现代主义、高技派、装饰艺术派C、后现代主义、粗野主义、解构主义D、后现代主义、构成主义、解构主义答案: A9、密斯设计的西班牙巴塞罗那博览会德国馆的空间组织特征可以概括为()。
A、序列空间B、流动空间C、灰空间D、抽象空间答案: D10、贝聿铭设计的美国国家美术馆东馆属于以下哪种建筑设计倾向()。
A、技术精美倾向B、几何形体构成运用C、典雅主义倾向D、高技术派倾向答案: B11、西方古典建筑“五柱式”包括多立克柱式,爱奥尼柱式,科林斯柱式,混合式柱式及()柱式。
园林设计基础试题及答案一、单项选择题(每题2分,共20分)1. 园林设计中,下列哪项不是植物配置的原则?A. 色彩搭配B. 季相变化C. 植物种类多样性D. 单一植物种类大面积种植答案:D2. 园林设计中,水体的设计不包括以下哪项功能?A. 观赏B. 灌溉C. 调节小气候D. 消防答案:D3. 在园林设计中,下列哪项不是硬质景观的元素?A. 铺装B. 雕塑C. 植物D. 围墙答案:C4. 园林设计中,下列哪项不是园林小品的功能?A. 装饰B. 引导视线C. 划分空间D. 增加植被覆盖率答案:D5. 园林设计中,下列哪项不是园林照明的作用?A. 增强安全性B. 突出重点景观C. 营造氛围D. 增加植物生长答案:D6. 在园林设计中,下列哪项不是园林植物的功能?A. 净化空气B. 调节气候C. 提供食物D. 增加噪音污染答案:D7. 园林设计中,下列哪项不是园林道路的功能?A. 引导游览路线B. 连接各个景点C. 提供休息场所D. 限制游人进入答案:D8. 园林设计中,下列哪项不是园林设计的原则?A. 以人为本B. 经济实用C. 忽视环境D. 可持续发展答案:C9. 在园林设计中,下列哪项不是园林水景的设计要素?A. 水体形态B. 水体深度C. 水体颜色D. 水体气味答案:D10. 园林设计中,下列哪项不是园林植物配置的考虑因素?A. 植物生长习性B. 植物色彩和形态C. 植物的文化内涵D. 植物的市场价格答案:D二、多项选择题(每题3分,共15分)1. 园林设计中,下列哪些因素会影响植物配置?A. 光照B. 土壤条件C. 风向D. 植物价格答案:ABC2. 园林设计中,下列哪些是硬质景观的设计要素?A. 铺装材料B. 景观照明C. 园林家具D. 植物种类答案:ABC3. 园林设计中,下列哪些是园林小品的类型?A. 亭子B. 雕塑C. 喷泉D. 围墙答案:ABC4. 园林设计中,下列哪些是园林道路的设计原则?A. 安全性B. 舒适性C. 美观性D. 经济性答案:ABCD5. 园林设计中,下列哪些是园林水景的功能?A. 增加湿度B. 调节温度C. 提供观赏D. 增加噪音答案:ABC三、判断题(每题1分,共10分)1. 园林设计中,植物配置应考虑植物的季相变化。

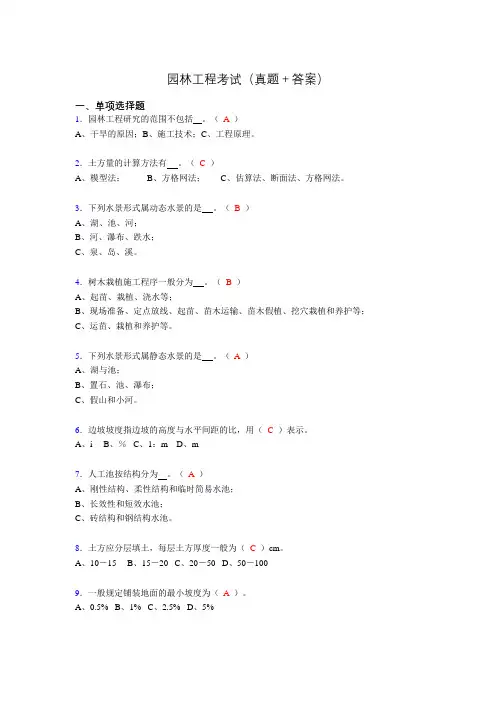

园林工程考试(真题+答案)一、单项选择题1.园林工程研究的范围不包括。
(A)A、干旱的原因;B、施工技术;C、工程原理。
2.土方量的计算方法有。
(C)A、模型法;B、方格网法;C、估算法、断面法、方格网法。
3.下列水景形式属动态水景的是。
(B)A、湖、池、河;B、河、瀑布、跌水;C、泉、岛、溪。
4.树木栽植施工程序一般分为。
(B)A、起苗、栽植、浇水等;B、现场准备、定点放线、起苗、苗木运输、苗木假植、挖穴栽植和养护等;C、运苗、栽植和养护等。
5.下列水景形式属静态水景的是。
(A)A、湖与池;B、置石、池、瀑布;C、假山和小河。
6.边坡坡度指边坡的高度与水平间距的比,用(C)表示。
A、iB、%C、1:mD、m7.人工池按结构分为。
(A)A、刚性结构、柔性结构和临时简易水池;B、长效性和短效水池;C、砖结构和钢结构水池。
8.土方应分层填土,每层土方厚度一般为(C)cm。
A、10-15B、15-20C、20-50D、50-1009.一般规定铺装地面的最小坡度为(A)。
A、0.5%B、1%C、2.5%D、5%10.园林中主干道的路宽一般为(D)。
A、1mB、1-2mC、2.0-3.5mD、3.5-6m11.施工任务单是下达给 A 的。
A.施工班组或施工队B.建设单位C主管部门 D.项目经理12.经济合同必须由 D 签署。
A.法人B.企业组织内部的办事人员C.没有书面授权的企业外部代理人D.法定代表人书面授权的委托人13.假山和置石的区别是。
(A)A、假山体量大而集中,可观可游;置石体量小,观赏为主;B、假山小,置石大;C、假山体大较为分散,置石体小布置死板。
14.假山布置的法则是。
(C)A、因地制宜,科学合理,做假成真;B、因陋就简,有假有真,做假成真;C、因地制宜,有假有真,做假成真。
15.喷灌系统的组成包括。
(A)A、水源、水泵及动力、管路系统和喷洒器;B、水源、水泵;C、管路系统和喷洒器。
16.土方施工工程中的准备前工作,排除地面水,排水沟的纵坡不应小于。
一、单选题1、()是将较大的水面分隔成不同景区的带状陆地。
堤不但可以划分水面空间,还可作为游览的路线,成为一道景观独特的风景线。
(2.0)A、水阁B、桥C、堤D、岛正确答案: C2、被认为是美国景观设计师在现代景观设计中进行后现代主义尝试的第一例是:()。
(2.0)A、拼合园B、面包圈花园C、亚克博·亚维茨广场D、螺旋形防波堤正确答案: B3、苏州博物馆景观设计师是:()(2.0)A、俞孔坚B、贝聿铭C、王向荣D、野口勇正确答案: B4、自然式园林植物造景特点为:()。
(2.0)A、成行成排种植B、运用修建整齐的绿篱C、大量运用花坛D、以孤植、丛植、群植、林植为主,随意自然,富于变化正确答案: D5、在留园内,特置景石周围布置低矮的灌木和花卉造景作为陪衬和对比,从而把冠云峰衬托得更为高大峻峭,来显示其“冠云”的气势,运用()。
(2.0)A、形象对比B、体量对比C、方向对比D、明暗对比正确答案: B6、花坛色彩设计,花坛配色不宜太多,一般花坛为()种颜色。
(2.0)A、 2-3种B、 1-2种C、 4-5种D、 5-6种正确答案: A7、()是组织开敞空间的有利条件,便于游人集中、疏散,组织开展各种集体性娱乐活动,营造开朗通透的景观。
(2.0)A、坡地B、微地形C、台地D、平地正确答案: D8、()波形廊,连接建筑物的同时,还巧妙地的与环境结合,中间一段三面凌空,突出水池之中,漂浮于水面之上,轻盈而有动感,水廊两侧林木葱郁,枝影婆娑,可观游鱼,更有半亭驻足观景,被誉为中国最美水廊。
(2.0)A、留园B、颐和园C、环秀山庄D、拙政园正确答案: D9、()这件作品表达的是对海洋污染的忧虑,艺术家不能阻止整个海洋被污染,能做得只是将小岛隔离起来,寓意脆弱的海洋生态。
(2.0)A、《螺旋形防波堤》B、《闪电原野》C、《包裹岛屿》D、《面包圈花园》正确答案: C10、()是指多块不同大小石材按照有聚有散、主次分明、高低起伏、顾盼呼应的艺术手法组合在一起,常用来点缀草坪、路边、水畔、林下、驳岸、建筑角隅处等,使之具有自然野趣。
目录2000年研究生入学考试试题 (2)2000年研究生入学考试试题真题解析 (4)2003研究生入学考试试题 (7)2003研究生入学考试试题真题解析 (9)2006究生入学考试试题 (13)2006究生入学考试试题真题答案 (15)2007研究生入学考试试题 (18)2007研究生入学考试试题真题解析 (20)全程·深入·内幕2南京林业大学2000年研究生入学考试试题全程·深入·内幕3全程·深入·内幕42000年研究生入学考试试题真题解析1.关于主题公园的几点认识:主题公园是南京林业大学城市规划与设计专业课考试常用的题材之一。
但是像二十公顷大的公园规划在南林近十年的考研史上是仅有的。
大家在考试中突然遇到一个不曾遇到和不曾准备到的题型,首先心情上的波动是难免的,但是大家仅能拿出一分钟来波动,在这一分钟内赶紧调整好心态,沉着冷静得读方案解题。
在考研中心态是非常重要的,心态的好坏往往在很大程度上影响着考研成绩。
好了,调整好心态我我们就该冷静的分析了,大家在平时的准备中可能很少准备到这么大的场地,既然考研中出了这么大的场地,我们该怎么去努力使自己取得高分呢?其实突然出现这么大的规划,解题也不是难得我们没法下手的,要知道,你没准备到,绝大多数人都没准备到,你有了沉着冷静的心态在加上平时充分的准备,解答也就不难了。
因为毕竟园林设计考查的是大家的专业素养,园林设计万变不离其宗,有自己特有的一套解决问题的思路。
只要大家平时思路清晰,任何园林设计都迎刃而解了。
2.下面来分析下00年的考题:拿到试卷首先审题:此题的情侣园规划,这就决定了是一个主题公园的规划,而且主题已定,即用于婚庆典礼及市民休闲。
另外还有两个字眼大家可能不太容易注意到,那就是规划,也就是说考题不要求对整个场地进行细致入微的设计,在六小时的快题中细致入微的设计也是不可能的。
所以大家在进行方案设计时要注意方案设计的度,程度不够和过度都不好。
《风景园林设计初步》期末考试试卷附答案一、名词解释(本大题共2小题,每小题10分,共20分)1、人工山水园:2、囿:二、填空题(本大题共15空,每空2分,共30分)1、世界造园系统除西亚外,还有其它两大系统,即和造园体系。
2、按照园林基址的选择和开发方式的不同,中国古典园林可分为和两大类型。
3、按布局形式,园林可分为、和三类。
4、按隶属关系分,中国古典园林可分为园林、园林、园林三大类型。
5、按区域分,中国古典园林可分为园林、园林、园林。
6、中国皇家园林的主要模式为的宫苑布局形式。
7、我国最早出现的城市公共园林是唐长安。
三、选择题(本大题共15小题,每小题2分,共30分)1、建在皇城和宫城之内,供皇帝偶尔游憩之用的皇家园林是()。
A.大内御苑 B.行宫御苑 C. 离宫御苑 D. 皇宫御苑2、建在都城近郊或远郊,供帝王出行时期皇帝长期居住、处理朝政的宫室是()。
A.大内御苑 B. 行宫御苑 C. 离宫御苑 D. 皇宫御苑3、建在都城近郊、远郊或更远的风景地带,供帝王出巡时期皇帝长期居住、处理朝政的宫室是()。
A.大内御苑 B.行宫御苑 C. 离宫御苑 D. 皇宫御苑4、以朴素淡雅的山村野趣为格调,取自然山水之本色,吸收江南塞北之风光,成为中国现存占地最大的古代皇家园林是()。
A.小布达拉宫 B.避暑山庄 C.颐和园 D.香山静宜园5、()园林的形式是风景式园林。
A.法国 B.意大利 C.英国 D.美国6、世界上第一座真正意义上的城市公园是()A.肯辛顿花园 B.海德公园 C.摄政公园 D.波德南园7、新艺术风格的西班牙居尔公园是西班牙建筑师()设计的。
A.赖特 B.柯布西耶 C.格罗皮乌斯 D.高迪8、以下哪个园林是布雷.马克斯设计的?()A.芒太罗花园 B.居尔公园 C.波德南园 D.肯辛顿花园9、巴黎雪铁龙公园是()风格的园林。
A.伊斯兰 B.新艺术风格 C.自然风景式 D.后现代主义10、以下属于解构主义风格的园林是()A.意大利广场 B.巴黎拉维莱特公园 C.居尔公园11、色彩有温度感,俗称“冷”“暖”,下述( )是错误的。
园林理论初级试题及答案一、单项选择题(每题2分,共20分)1. 下列哪项不是园林的基本构成要素?A. 植物B. 水体C. 建筑D. 雕塑答案:D2. 园林中的“借景”是指什么?A. 借用周围环境中的自然景观B. 借用周围环境中的人造景观C. 借用园内的其他景观D. 借用园外的任何景观答案:A3. 园林设计中,“空间序列”的组织应遵循什么原则?A. 随意性B. 功能性C. 逻辑性D. 美学性答案:C4. 下列哪个不是园林植物配置的原则?A. 美观B. 经济C. 多样D. 单一答案:D5. 园林中的“点景”通常是指什么?A. 用植物点缀景观B. 用雕塑点缀景观C. 用建筑点缀景观D. 用水体点缀景观答案:B6. 园林设计中的“透视”是指什么?A. 通过植物配置形成的视觉引导B. 通过地形变化形成的视觉引导C. 通过建筑布局形成的视觉引导D. 以上都是答案:D7. 下列哪项不是园林水景设计的功能?A. 观赏B. 灌溉C. 调节气候D. 交通答案:D8. 园林中的“障景”手法通常用于什么目的?A. 增加景观的神秘感B. 引导游人的视线C. 隔离噪音D. 以上都是答案:D9. 下列哪种植物不适合作为园林中的主景植物?A. 松树B. 柳树C. 竹子D. 仙人掌答案:D10. 园林设计中,“节奏与韵律”的运用主要体现在哪些方面?A. 植物配置B. 道路铺装C. 建筑布局D. 以上都是答案:D二、多项选择题(每题3分,共15分)11. 园林设计中常用的空间划分手法包括哪些?A. 地形B. 植物C. 建筑D. 水体答案:A B C D12. 下列哪些因素会影响园林植物的选择?A. 气候条件B. 土壤特性C. 美学需求D. 经济预算答案:A B C D13. 园林设计中的“引导与暗示”可以通过哪些元素实现?A. 道路B. 植物C. 色彩D. 光影答案:A B C D14. 下列哪些属于园林设计中的“动态元素”?A. 风B. 水C. 植物生长D. 季节变化答案:A B C D15. 园林设计中“统一与变化”的原则主要体现在哪些方面?A. 色彩统一B. 风格统一C. 形式变化D. 功能分区答案:A B C D三、简答题(每题10分,共20分)16. 简述园林设计中“以人为本”的设计原则。
测试试卷一一、选择题(单选15个,每题1分;多选5个,每题2分)1.世界上第一座真正意义上的城市公园是()。
A.肯辛顿花园B.海德公园C.摄政公园D.波德南园2.下列园林属私家园林的是:()。
A.承德避暑山庄B.颐和园C.畅春园D.退思园3.中国古代建筑的外形中不包括()。
A.犀顶B.柱子C.台基D.屋身4.著名的巴黎圣母院是()时期建筑的典型实例。
A.罗马风B.哥特C.文艺复兴D.拜占庭5.色彩有温度感,俗称“冷”“暖”,下述()是错误的。
A.紫色比橙色暖B.青色比黄色冷C.红色比黄色暖D.蓝色比绿色冷6.下列图的关系说法中正确的是()。
A.居于视野中央者不易形成图形B.被包围的领域不易形成图形C.较小的形比较大的形容易形成图形D.同质的形较异质的形容易形成图形7.左视图反映了物体的()方位。
A.上下B.左右C.上下前后D.前后左右8.已知 c'd'//ox, cd//ox,则 CD 直线为()。
A.水平线B.正平线C,侧垂线D,一般位置线。
9.当直线、平面与投影面垂直时,其在该投影面上的投影具有()。
A.积聚性B.显实性C.类似性D.从属性10.正等测的轴间角是()。
A.都是90°B.90° , 135° , 135°C.都是120°D.90° , 90° , 135° 。
11.风玫瑰图一般指()。
A,风向频率玫瑰图B,平均风速玫瑰图C,风向频率玫瑰图和平均风速玫瑰图D.风频、风强、风速玫瑰图12.公园单个出入口最小宽度为()。
A. 1. OmB. 2. OmC. 1. 5mD. 3. Om13.下列几组两平面相交,其交线为水平线的是()。
A.正垂面与侧垂面B.水平面与一般位置平面C.侧平面与一般位置平面D.侧垂面与一般位置平面14.构成景物外观的基本因素是()。
A.线条B.图形C.体形D.韵律15.人静观景物时,最佳视距为景物()。
2007─2008学年第1学期
《园林设计初步》课程考试试卷( A卷)答案
一、名词解释:(2分╳5=10分)
1、灭点:(1)假定实际互相平行的水平线段,因与画面不平行,向远处延伸,愈远愈见逐渐靠拢,必在视觉上产生缩小,缩短直至一点而消失,此点即为灭点。
(2)一组相互平行的直线在无限远处相交于一点。
此点为该组平行直线的灭点。
2、竖式图纸。
短边为水平边的图纸、
3、轴间角:轴测轴间的夹角叫做轴间角。
4、基透视:基点a的透视即为A点的基透视。
5、全透视:(1)迹点与灭点的连线为该线段的全透视。
(2)线段所在直线的透视为该线段的全透视。
二、填空题:(2分╳5=10分)
1、三面投影体系中点的投影规律为长对正、宽相等、高平齐。
2、两直线的相对位置可分为相交、平行、异面。
3、字体高度(用h表示)的工程尺寸系列为:1.8、2.5、3.5、5、7、10、1
4、20mm等八种,字体高度代表字体的号数。
4、投影分为中心投影、平行投影两种,其中平行投影又分为正投影、斜投影两种。
5、园林设计时分区有两种,一是按功能分区,一是按景点分区。
三、选择题:(1分╳10=10分)
1、A0图纸幅面是A4图纸幅面的。
(c)(a)4倍;(b)8倍;(c)16倍;(d)32倍。
2、三面投影体系中,下列叙述不正确的是。
(c)(a)H面绕x轴向下转90o;(b)V面不动;
(c)H面绕Z轴向右转90o;(d)W面绕Z轴向右转90o。
3、能反映出物体左右前后方位的视图是。
(b)(a)左视图;(b)俯视图;(c)主视图;(d)后视图。
4、点A的y坐标为0,其空间位置在。
(c)(a)H面上;(b)Z轴上;(c)V面上;(d)原点处。
5、已知a'b'倾斜于ox,ab//ox,则AB直线为。
(b)
(a)水平线;(b)正平线;(c)侧垂线;(d)一般位置线。
6、能用直角三角形法求一般位置直线实长的一组已知条件是。
(b)(a)ab, b';(b)ab, a'b';(c)ab,a';(d)a'b',a。
7、一条正平线与一条一般位置直线垂直,这两直线投影互相垂直的是。
(a)(a)V面投影;(b)H面投影;(c)W面投影;(d)V、H面投影。
8、在一般位置平面P内取一直线AB,若a'b'//ox轴,则AB直线是。
(a)(a)水平线;(b)正平线;(c)侧平线;(d)侧垂线。
9、下列几组两平面相交,其交线为水平线的是。
(b)(a)正垂面与侧垂面;(b)水平面与一般位置平面;
(c)侧平面与一般位置平面;(d)侧垂面与一般位置平面。
10、侧平圆中心线的正等测图应平行。
(c)(a)X、Y轴;(b)X、Z轴;(c)Y、Z轴;(d)任意两轴。
四、仿宋字练习题:(5分)
默写一首描写梅、兰、竹、菊(这四种植物任选一种)的古诗。
1、梅:梅花王安石墙角树枝梅,凌寒独自开。
遥知不是雪,为有暗香来。
2、兰:孤兰李白孤兰生幽园,众草共芜没。
虽照阳春晖,复悲高秋月。
飞霜早淅沥,绿艳恐休歇。
若无清风吹,香气为谁发?
3、竹:竹里馆王维独坐幽篁里,弹琴复独啸。
深林人不知,明月来相照。
4、菊:咏菊黄巢待到秋来九月八,我花开后百花杀。
冲天香阵透长安,满城尽带黄金甲。
画菊郑思肖花开不并百花丛,独立疏篱趣无穷。
宁可枝头抱香死,何曾吹落北风中。
五、画图题(45分)
1、补全三面投影图。
(5分)
2、补画第三面投影。
并画出其正等测轴测图。
(10分)
3、根据轴测图画出三面投影图。
(5分)
4、已知直线的一个投影,其中β为300,作出另一投影。
(5分)
作图提示:
1、过点a’作直线a’e垂直于a’b’。
2、过点d’作直线d’e,使角∠a’d’e=300。
根据直角三角形法求直线实长的原理。
a’e的长度为△y。
如左图:ed为△y。
5、求直线AC与平面EFG的交点,并判断可见性。
(5分)
6、求两平面ABCD与平面EFG的交线,并判断可见性。
(5分)
7、用视线法作透视图。
(5分)
8、用量法点作透视图。
(5分)
六、综合题:(20分)
根据三面投影图,画出正等轴测图,并画出其透视图。
