装配式建筑的施工工艺和流程装配式建筑，顾名思义，指的是将建筑的构件在工厂内进行预制，然后在现场进行组装安装的一种新型建筑模式。

与传统的现场施工相比，装配式建筑具有施工速度快、质量可控、环境友好等诸多优势。

本文将从施工工艺和流程两个方面，对装配式建筑进行详细说明。

一、施工工艺1.设计与预制装配式建筑的施工工艺首先始于设计和预制阶段。

设计师结合建筑的功能需求和结构特点，进行构件的设计和优化，并对构件进行预制准备。

预制包括墙板、楼板、柱等构件的制造，依据设计图纸和标准进行加工和生产。

2.运输与安装在预制完成后，构件需要进行运输至施工现场。

运输通常采用专用运输车辆，将构件按照一定次序运送至目标地点。

在安装阶段，需要利用吊车等设备将构件吊装至指定位置，并进行拼装。

施工人员需要具备一定的操作技能和协调能力，以确保各个构件的精确对接和稳固连接。

3.管线与设备安装装配式建筑的施工工艺还包括管线与设备的安装。

在建筑模块组装完成后，需要进行管道的布置和连接。

同时，各类设备如电力设备、空调设备等也需要进行安装和调试。

这一阶段既考验施工人员的专业技能，也需要高效的协调与配合，以确保各个系统的正常运行。

4.装饰与收尾施工的最后阶段是装饰与收尾工作。

这包括室内外装饰的施工和建筑的清洁、验收等工作。

装饰施工需要注重细节和美观，也需要主张绿色环保概念，选择环保材料进行施工。

收尾工作需要对建筑进行综合检查和验收，确保整个施工过程完整无缺。

二、施工流程1.前期准备在进行装配式建筑施工之前，需要进行充分的前期准备。

准备工作包括选址、勘测和设计等环节。

选址要考虑交通便利性、用地情况等因素；勘测需要对地势、地质等进行详细了解；设计则需根据实际需求和施工工艺进行规划。

2.基础施工在前期准备完成后，需要进行基础施工。

基础施工包括地基处理和地下管线敷设等步骤。

地基处理需要根据勘测结果，进行地基排水、强夯等工艺处理；地下管线敷设也是基础工程的一部分，需要进行严密的布置和连接。

装配式建筑施工过程全解析及流程图示随着人们对生态环境和可持续发展的关注度不断提高，装配式建筑作为一种新兴的建筑模式逐渐受到青睐。

那么，了解装配式建筑施工过程是非常重要的。

本文将从基础准备、构件制作、现场安装等方面，对装配式建筑施工过程进行全面解析。

一、基础准备装配式建筑施工前的基础准备工作十分重要。

首先，需要进行详细的设计计划和施工方案编制，以确保施工顺利进行。

其次，对施工现场进行必要的物质储备和设备调配，包括足够的材料、机械设备以及人员组织。

1. 地基处理在装配式建筑开始之前，需要对地基进行处理以确保其承载能力和稳定性。

这可能涉及土壤勘察、地基加固等措施。

通过这些措施，可以为后续的构件制作和安装打下良好的基础。

2. 建立临时设施为了方便装配式建筑的制造和安装过程，需要在施工现场建立临时设施。

如临时仓库、办公室和生活区域等。

这些设施可以提供必要的空间和环境，以保证施工进展顺利。

二、构件制作装配式建筑的核心是构件的制作。

在这一阶段中，需要精密地加工各个构件，并确保其质量符合设计要求。

1. 设计与制造根据装配式建筑的设计图纸和技术要求，进行构件的详细设计和制造准备。

这包括材料选择、尺寸确定以及制造工艺流程等方面。

通过科学准确的制造流程，可以确保构件质量达到标准并具备相应的连接结构。

2. 现场加工某些情况下，需要在现场对构件进行一定程度的加工和调整。

这可能会涉及到切割、打孔、焊接等操作。

通过现场加工，可以使得构件更好地适应实际安装需求，并为后续工序做好准备。

三、现场安装当所有必要的构件制作完成后，就可以开始进行现场安装了。

现场安装是整个装配式建筑施工过程中最关键且复杂的阶段。

1. 准备工作在开始现场安装前，需要进行充分的准备工作。

包括检查构件的质量和数量、搭建施工脚手架和起重设备等。

这些准备工作旨在为后续安装提供良好的环境条件。

2. 装配过程现场安装是将各个构件按照设计方案组装成建筑整体的过程。

这涉及到构件之间的精确连接、水平校正以及加强节点等操作。

装配式建筑施工工艺流程实例详解（图文并茂）装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。

3、叠合梁安装4、内墙板安装。

5、柱、剪力墙钢筋绑扎。

6、电梯井道内模板安装。

7、剪力墙、柱模板安装。

8、墙、柱浇筑混凝土。

9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。

10、吊装楼梯梯段。

11、工作面安装安全防护措施。

12、楼板拼缝处抗裂钢筋安装。

13、楼板内预埋管线安装、面层钢筋绑扎。

14、楼板混凝土浇筑。

15、进入上一层结构施工，拆除栏杆，吊装外墙板。

装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。

装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。

操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。

装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。

室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。

装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。

且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。

装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。

装配式：传统式：。

装配式建筑施工工序流程图解析一、引言装配式建筑是一种新兴的建筑方式，它以工厂化生产和现场快速安装为特点，具有节约时间、减少浪费和提高质量等优势。

在装配式建筑项目中，施工工序的流程图解析对于确保施工顺利进行至关重要。

本文将深入探讨装配式建筑施工的工序流程图，并详细阐述每个环节的执行过程。

二、基础准备1. 地基处理：首先，需要对地基进行勘察和处理，确保其承载能力和稳定性。

根据设计要求进行土壤改良、桩基施工等，以确保地基符合建筑所需。

2. 基础预制：在地基处理完成后，进行基础构件的预制作业。

这包括预制柱、梁等构件的浇筑和养护。

同时，在预制过程中需要根据设计图纸安装固定钢筋和其他加固材料。

三、主体结构施工1. 组立墙板：将预制好的墙板依照设计要求进行分段运输至现场，并使用专用设备进行组立。

通过连接器件对墙板进行拼接，并且通过螺栓和焊接等方式固定墙板。

2. 安装梁和楼板：在墙体组立完成后，将预制好的梁和楼板运输至现场，然后使用起重设备进行安装。

根据设计要求，采用连接器件对梁和楼板与墙板进行连接。

3. 组装屋面系统：在主体结构完成后，进行屋面系统的组装工作。

首先，在墙体上设置合适的屋面架构，并且根据设计要求进行调整。

然后，将预制好的屋面板拼接安装，并加固固定。

四、配套设施安装1. 电气线路布置：在主体结构完成并经过验收之后，进行电气线路布置工作。

首先，在施工图纸指导下对电气管道进行敷设。

其次，根据设计要求安装开关、插座和灯具等电气设备。

2. 管道及设备安装：同时进行水暖管道及相关设备的安装工作。

依照设计图纸引导进行管道敷设工作，并根据需求配置相应的阀门、水槽等配套设施。

3. 室内装饰施工：在电气线路布置和管道安装完成后，开始室内装饰施工。

包括墙面装修、地板铺设、天花板安装等环节。

根据设计要求进行相应的材料购买和施工工作。

五、封闭工序1. 空调设备安装：在室内装饰完成后，进行空调设备的安装工作。

按照设计图纸确定合适的位置，配置适当的管道和电缆，并且根据需要进行连接和测试。

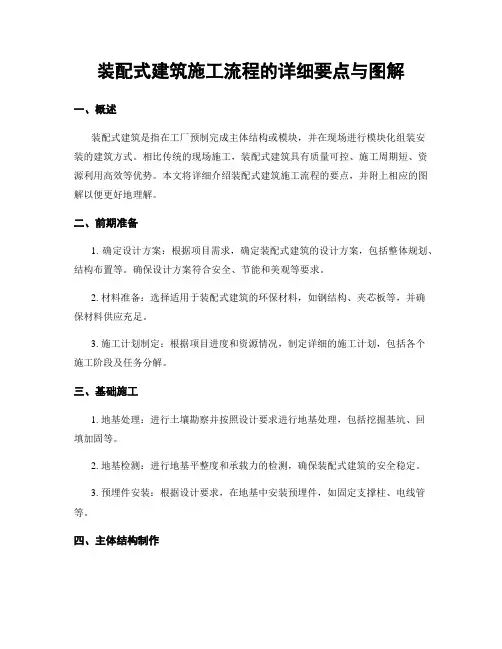

装配式建筑施工流程的详细要点与图解一、概述装配式建筑是指在工厂预制完成主体结构或模块，并在现场进行模块化组装安装的建筑方式。

相比传统的现场施工，装配式建筑具有质量可控、施工周期短、资源利用高效等优势。

本文将详细介绍装配式建筑施工流程的要点，并附上相应的图解以便更好地理解。

二、前期准备1. 确定设计方案：根据项目需求，确定装配式建筑的设计方案，包括整体规划、结构布置等。

确保设计方案符合安全、节能和美观等要求。

2. 材料准备：选择适用于装配式建筑的环保材料，如钢结构、夹芯板等，并确保材料供应充足。

3. 施工计划制定：根据项目进度和资源情况，制定详细的施工计划，包括各个施工阶段及任务分解。

三、基础施工1. 地基处理：进行土壤勘察并按照设计要求进行地基处理，包括挖掘基坑、回填加固等。

2. 地基检测：进行地基平整度和承载力的检测，确保装配式建筑的安全稳定。

3. 预埋件安装：根据设计要求，在地基中安装预埋件，如固定支撑柱、电线管等。

四、主体结构制作1. 模块化生产：将建筑主体结构进行模块化生产，包括墙板、屋面、楼梯等组件。

使用机械化设备进行加工，提高生产效率和质量控制。

2. 质量检验：对每个模块进行严格的质量检验，包括尺寸精度、材料强度等指标。

确保每个模块符合设计要求并达到相关标准。

五、运输与组装1. 运输准备：根据施工计划和运输距离，确定合适的运输工具，并做好防护措施避免模块在运输过程中受损。

2. 现场组装：根据施工图纸和组装顺序，在施工现场进行模块的组装安装。

使用专业固定设备确保模块连接牢固可靠。

六、二次加工与装饰1. 组件连接：对各个模块进行二次加工，如墙板之间的填缝处理、铺设地面等。

2. 装饰装修：根据设计需求，对建筑进行内外装饰装修，包括油漆涂料、瓷砖贴面等。

七、设备安装与调试1. 管道布置：进行水电管道的布置和连接，确保供水、供电和排水系统正常运行。

2. 设备安装：根据实际需要安装空调、电梯等设备，并进行相应的功能测试和调试。

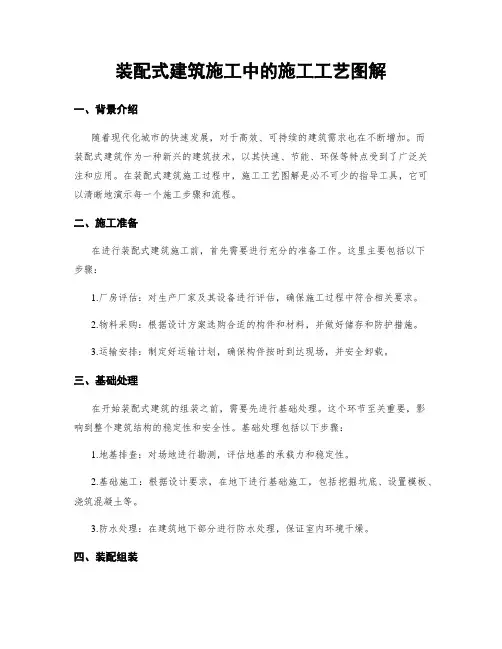

装配式建筑施工中的施工工艺流程图解析随着社会的发展，装配式建筑作为一种新型的建筑模式，在近年来得到了广泛应用和推广。

它相比传统施工方式更具有效率高、质量可控等优势。

在进行装配式建筑施工时，施工工艺流程是非常关键的环节，合理的施工工艺流程能够保证项目进度和质量，提高施工效率。

本文将对装配式建筑施工中的施工工艺流程进行解析。

一、前期准备在开始装配式建筑的施工之前，首先需要进行一系列的前期准备。

包括选址规划、造价预算、设计与方案确定等步骤。

同时还需要制定详细的项目计划和时间节点，并组织相关人员进行技术培训，确保相关人员熟悉并掌握各项操作。

二、基础设施构筑在进行装配式建筑施工时，首先要进行基础设施构筑。

这一阶段主要包括地基开挖、土方平整、桩基打入等步骤。

通过合理规划和实施这些基础设施工程，能够确保后续施工的稳定性和安全性。

三、模块生产与配送在装配式建筑施工的过程中，模块的生产是一个重要的环节。

根据设计图纸，制造厂将根据规格要求进行模块化生产，并通过合理的物流手段进行配送。

这一阶段需要保证模块生产质量稳定，并且配送到施工现场时需进行有效的组织和协调，以确保准时送达并避免损坏。

四、基础设施待机与连接当装配式建筑模块成功运输到施工现场后，需要将其暂时存放于基础设施上，并进行相应连接。

该阶段主要包括两个步骤：一是对模块进行检查和调整；二是通过连接件将不同模块连接在一起，并确保连接牢固可靠。

五、总体组装安装总体组装安装是整个装配式建筑施工中最关键也是最复杂的环节。

在这个阶段，各个部位的模块需要按照设计图纸进行合理组装和安装。

在实际操作中，可以采用整体吊装或分部吊装等方式进行安装，具体取决于设计要求和现场条件。

六、内外装修工程其中，内装修工程包括墙面贴砖、水电接管、地板铺设等；外装修工程包括外墙保温、外墙饰面、阳台栏杆安装等步骤。

在进行内外装修工程时，需要精确把握好时间节点，并进行先后顺序的合理安排，以便提高施工效率。

装配式建筑施工过程的详细图解一、引言装配式建筑是指将构件在工厂中预制好，然后运输到现场进行组装和安装的建筑形式。

它具有高效快速、节能环保、质量可控等优点，越来越受到人们的关注和追捧。

本文将以图解方式详细描述装配式建筑的施工过程。

二、基础准备1. 地基处理首先需要对地基进行处理，包括清理现场、测量规划和挖掘地基坑等工作。

2. 基础回填在地坑中填充适当的材料，并进行压实，以确保基础的稳定性。

三、制造与运输1. 设计制造根据建筑设计图纸和要求，在工厂中生产预制构件，包括墙板、梁柱等主要构件。

2. 运输到现场将制造好的预制构件运输至现场，通常采用专用车辆进行搬运。

四、现场施工准备1. 基础验收确认地基处理完毕后，进行基础验收，检查地基平整度和强度是否符合要求。

2. 基础定位根据设计要求使用专用工具进行基础定位，确保构件安装位置的准确性。

五、装配施工过程1. 预制构件底部处理对预制构件的底部进行防水处理和防潮处理，以提高构件的耐久性。

2. 构件吊装与安装使用吊车将预制构件吊离运输车辆，并按照设计图纸的要求进行组装和安装。

3. 连接固定根据设计要求，在构件之间使用专用连接件进行连接固定，以增强整体结构的稳定性和承载能力。

4. 嵌盖等建筑附件安装在主体建筑完成后，安装其他建筑附件，如门窗、室内隔墙等。

六、二次调整与质量验收1. 构件调整在施工过程中可能需要进行部分构件的二次调整，比如细微偏差修正等。

2. 质量验收完成施工后，组织相关专业人员对建筑进行质量验收，确保施工质量符合标准要求。

七、添加外观与功能饰面1. 外墙饰面根据设计要求选择并施工外墙饰面材料，如石材、玻璃幕墙等。

2. 室内装饰根据设计要求进行室内装饰，包括地板铺设、天花板安装和墙面涂料等。

八、工程竣工与交付1. 设备调试根据建筑功能需要，对相关设备进行调试和运行测试。

2. 安全验收组织安全专家对建筑进行验收，确认安全设施的合理性和完善性。

3. 工程交付经过各项验收合格后，完成工程竣工，并办理相关手续进行交付使用。

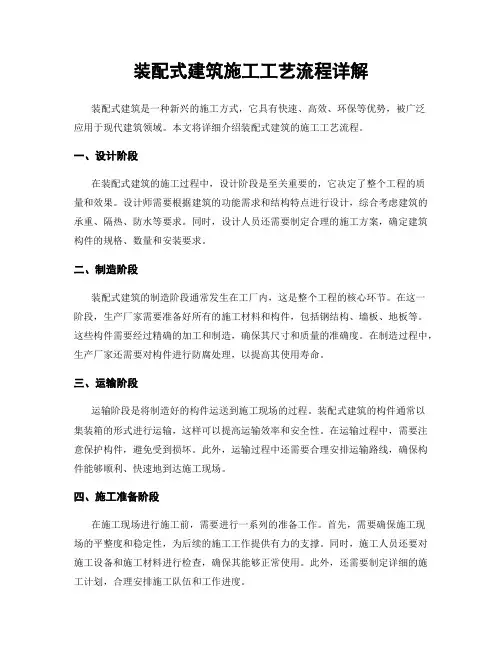

装配式建筑施工工艺流程详解装配式建筑是一种新兴的施工方式，它具有快速、高效、环保等优势，被广泛应用于现代建筑领域。

本文将详细介绍装配式建筑的施工工艺流程。

一、设计阶段在装配式建筑的施工过程中，设计阶段是至关重要的，它决定了整个工程的质量和效果。

设计师需要根据建筑的功能需求和结构特点进行设计，综合考虑建筑的承重、隔热、防水等要求。

同时，设计人员还需要制定合理的施工方案，确定建筑构件的规格、数量和安装要求。

二、制造阶段装配式建筑的制造阶段通常发生在工厂内，这是整个工程的核心环节。

在这一阶段，生产厂家需要准备好所有的施工材料和构件，包括钢结构、墙板、地板等。

这些构件需要经过精确的加工和制造，确保其尺寸和质量的准确度。

在制造过程中，生产厂家还需要对构件进行防腐处理，以提高其使用寿命。

三、运输阶段运输阶段是将制造好的构件运送到施工现场的过程。

装配式建筑的构件通常以集装箱的形式进行运输，这样可以提高运输效率和安全性。

在运输过程中，需要注意保护构件，避免受到损坏。

此外，运输过程中还需要合理安排运输路线，确保构件能够顺利、快速地到达施工现场。

四、施工准备阶段在施工现场进行施工前，需要进行一系列的准备工作。

首先，需要确保施工现场的平整度和稳定性，为后续的施工工作提供有力的支撑。

同时，施工人员还要对施工设备和施工材料进行检查，确保其能够正常使用。

此外，还需要制定详细的施工计划，合理安排施工队伍和工作进度。

五、现场安装阶段现场安装阶段是装配式建筑施工的关键环节，需要高度的组织和协调能力。

在这一阶段，施工人员需要根据设计图纸和施工方案进行构件的拼装和安装。

施工人员需要严格按照施工要求进行操作，保证构件的位置和连接的准确度。

为了提高施工效率，通常会采用塔吊等机械设备进行施工作业。

六、连接加固阶段施工完成后，需要对装配式建筑的构件进行连接加固。

这是确保建筑结构稳定性和安全性的关键环节。

连接加固的方式有很多种，主要包括焊接、螺栓、粘接等方法。

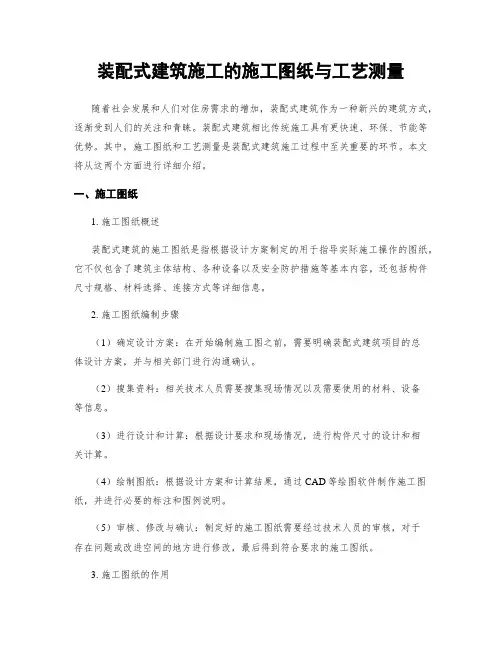

装配式建筑施工的施工图纸与工艺测量随着社会发展和人们对住房需求的增加，装配式建筑作为一种新兴的建筑方式，逐渐受到人们的关注和青睐。

装配式建筑相比传统施工具有更快速、环保、节能等优势。

其中，施工图纸和工艺测量是装配式建筑施工过程中至关重要的环节。

本文将从这两个方面进行详细介绍。

一、施工图纸1. 施工图纸概述装配式建筑的施工图纸是指根据设计方案制定的用于指导实际施工操作的图纸。

它不仅包含了建筑主体结构、各种设备以及安全防护措施等基本内容，还包括构件尺寸规格、材料选择、连接方式等详细信息。

2. 施工图纸编制步骤（1）确定设计方案：在开始编制施工图之前，需要明确装配式建筑项目的总体设计方案，并与相关部门进行沟通确认。

（2）搜集资料：相关技术人员需要搜集现场情况以及需要使用的材料、设备等信息。

（3）进行设计和计算：根据设计要求和现场情况，进行构件尺寸的设计和相关计算。

（4）绘制图纸：根据设计方案和计算结果，通过CAD等绘图软件制作施工图纸，并进行必要的标注和图例说明。

（5）审核、修改与确认：制定好的施工图纸需要经过技术人员的审核，对于存在问题或改进空间的地方进行修改，最后得到符合要求的施工图纸。

3. 施工图纸的作用（1）指导实际施工操作：施工图纸为装配式建筑施工过程提供了具体指引。

通过精确描述构件尺寸、连接方式等细节，使得施工操作有章可循。

（2）保证质量安全：合理编制的施工图纸可以帮助发现潜在问题并做出预防措施，从而确保装配式建筑在使用过程中的质量与安全。

二、工艺测量1. 工艺测量概述工艺测量是装配式建筑施工过程中一个重要环节。

它通过使用专业仪器和方法来测量具体位置、角度、距离等参数数据，并将其应用于铺设基础、定位支撑等工作中。

2. 工艺测量步骤（1）准备工作：在进行实际测量之前，需要仔细查看施工图纸，确定应该测量的具体位置，并清理现场，保证测量的准确性。

（2）选择与预设：根据施工图纸和设计要求，选择适当的测量方法和工具，并进行预设参数如坐标点、角度等。
