第11章楼盖剖析

  • 格式：ppt
  • 大小：4.62 MB
  • 文档页数：87

下载文档原格式

  / 87

合集下载

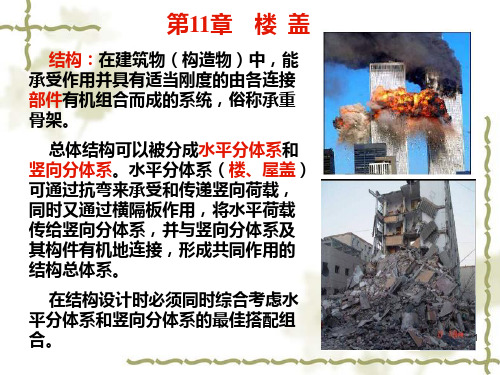

楼盖

楼盖

1 h / l1 50
(四边连续)
l1 －板的短边跨长
§11.3 现浇单向板肋梁楼盖
一、按弹性理论的计算方法 计算步骤： 1、确定计算简图； 2、求出恒荷载作用下的内力和最不利活荷载作用下的内 力并分别进行叠加； 3、作出内力包络图； 4、对整浇支座截面的弯矩和剪力进行调整；
5、进行配筋计算；
1 1 b ( ~ )h 2 4
1 1 主梁截面尺寸： h ( ~ )l0 10 15
主梁的截面高度至少比次梁的截面高度高50mm，如果主梁下部钢筋为 双层配筋，或附加钢筋采用吊筋时，应高出100mm。当主梁支承在砖 柱(墙)上时，其支座按铰支座考虑；当主梁与钢筋混凝土柱整浇时，若 梁柱的线刚度比大于5，则主梁支座也可视为不动铰支座。
（2）直接承受动荷载和重复荷载的构件；
（3）预应力和二次受力构件；
（4）重要的或可靠性要求较高的构件。
影响内力重分布的因素
充分的内力重分布：出现足够的塑性铰使结构成为机动。
主要影响因素
（1）塑性铰的转动能力：取决于纵向钢筋的配筋率、钢筋的品种 和混凝土的极限压应变值； （2）斜截面承载力：在出现足够的塑性铰之前不能产生斜截面破 坏，否则不能形成充分的内力重分布； （3）正常使用条件：控制内力重分布的幅度，一般要求在正常使 用条件下不应出现塑性铰，以防止出现裂缝过宽或挠度过大。
地布置钢筋；
（3）充分利用结构的承载力，取得一定的经济效益。
考虑结构内力重分布的计算方法具有如下优点： （1）能正确估计结构的裂缝和变形； （2）能合理调整钢筋用量，方便施工； （3）可人为控制弯矩分布，简化结构计算； （4）充分发挥材料的作用，提高经济性。
下列情况不宜考虑塑性内力重分布的方法：

楼盖结构设计

楼盖结构设计
板 跨 l1＝2.0~3.0m
次 梁 l2＝4 ~ 6m h=(1/12~1/18)l2 b=(1/2~1/3)h
主 梁 l3＝5 ~ 8m h=(1/8~1/14)l3 b=(1/2~1/3)h
11
A
第11章 楼盖结构设计
11.1.3 楼盖设计中的注意事项
（1）楼盖结构体系的选择 建筑物的用途和要求，结构的平面尺寸（柱网布置）
▪ 装配式：预制板+现浇（或预制）梁。 ▪ 装配整体式：预制楼面上做刚性面层。
刚性面层：≥ 40 mm混凝土层，内配钢筋网。
▪ 现浇式：板与梁钢筋交织，混凝土同时浇捣。这是本
章学习的重点。
➢现浇式钢筋混凝土楼（屋）盖分类
单向板肋形楼盖
有梁楼盖
双向板肋形楼盖
现浇楼
盖
井式楼盖与密肋楼盖
无梁楼盖
4
A
13
A
第11章 楼盖结构设计
§11.2
单向板肋梁楼盖设计
11.2.1连续梁，板按弹性理论的内力计算
➢1 单向板与双向板的概念
对两边支承的板，应按单向板计算。
➢2 单向板肋梁楼盖的设计步骤
1）进行结构布置，并初步拟定板厚和主次梁的截面尺寸； 2）进行荷载计算； 3）确定板梁的计算简图； 4）进行板、次梁、主梁的内力计算； 5）进行板、次梁、主梁的截面配筋计算； 6）按配筋计算和构造要求绘制结构施工图。
传力方式： 板 柱 基础 板不宜薄，h≥150mm。柱距不宜大。
9
A
第11章 楼盖结构设计 11.1.2 楼盖结构布置
结构平面布置方案
(a) 主梁横向布置
(b) 主梁纵向布置
单向板肋梁楼盖布置方案
(c) 只布置次梁

第11章 楼盖 -

第11章 楼盖 -

主梁：以柱为中间支座和以墙体为边支 座的多跨连续梁
小结：单向板楼盖结构可简化为三种不 同的多跨连续梁。
不考虑薄膜效应对板内力的影响：
开裂退出工作
开裂退出工作
四周与梁整体连接的低配筋率板，临近破坏时中和轴接 近于板表面，在纯弯矩作用下，板的中平面位于受拉区， 因周边变形受到约束，板内存在轴向压力，称薄膜力，也 称拱作用。 计算时不考虑这一作用，以后在板的截面设计时，对板 的计算弯矩酌情折减。
s
s
主梁的荷载：
主梁的荷载有自重（线荷载）和次梁传来的荷载（集中荷载）。 在主梁设计时，一般要把自重处理成集中荷载。
G P G P G P G P
a
ln
b
ln
b
将图示阴影区域主梁自重G，作为集中力作用在次梁轴线处。
l3/2 l4/2
主梁每个集中荷载 的受荷范围
次梁受荷范围
柱
l2 l1
次梁计算宽度
1．两对边支撑板
板面荷载沿一个方向传给板 的支座。类似这种传力方式的板， 称为单向板。
2．四边支撑板
一般情况下，板面的荷载应沿 两个方向传给四边的支座。这种板 称之为双向板。
二、楼盖结构型式简介
1.单向板和双向板肋梁楼盖
1
l02
M2
2
2
l02
1-1
M1 l01
1
l01
l01 <l02 时：M2<< M1， 荷载沿一个方向传 递—单向板
次梁的 间距
1m
三、单向板肋梁楼盖
3. 按弹性方法计算钢筋混凝土连续梁板的内力 计算简图
支承条件
次梁 的负 荷面 积 次梁的 间距 次梁 主梁 柱 柱

第十一章单向板楼盖

第十一章单向板楼盖
第十一章单向板楼盖
第十一章单向板楼盖
图8.8
第十一章单向板楼盖
折算荷载
第十一章单向板楼盖
• 为了考虑支座抵抗转动的有利影响，一般采用增大
恒荷载和相应减小活荷载的办法来处理。即用折算
荷载代替计算荷载。
g
q
调整后的折算荷载为
对于板
g
g
q
2
q
q
2
对于次梁
g
g
q
4
q
3 4
q
当板或梁支承在砖墙上时，则荷载不得进行折算。主梁 按连续梁计算时，一般柱的刚度较小，柱对梁的约束作 用小，故对主梁荷载不进行折算。
第十一章单向板楼盖
荷载
（1）永久荷载
（2）可变荷载
传递路线：板→次梁→主梁→柱（墙垛）→基础。
对于板从整个板面上沿板短跨方向取出1m宽板带作 为计算单元，该板带可简化为一支承在次梁上承受 均布荷载的多跨连续板；次梁则为支承在主梁上承 受楼板传来均布线荷载的多跨连续梁；主梁则为支 承在柱（或墙）上承受由次梁传来集中荷载的多跨 连续梁一般主梁自重所占比例不大，可将其折算成 集中荷载加到次梁传来的集中荷载内。
第十一章单向板楼盖
➢ 静定结构的内力重分布
➢ 超静定结构的内力重分布
•2．超静定结构的塑性内力重分布现象 按弹性理论方法：
1.截面间内力的分布规律是不变的； 2.任一截面内力达到其内力设计值时，认为整个结构达 到其承载能力。
实际上： 1.截面间内力的分布规律是变化的。 2. 任一截面内力达到其内力设计值时，只是该截面达到
根据工程实践，单向板、次梁和主梁的常用跨度为： 单向板：1.7~2.5m，一般不宜超过3.0m（荷载较大时 宜取较小值）； 次梁：4~6m； 主梁，5~8m。

第十一章-楼盖

第十一章-楼盖

支承条件的简化
杠件的简化
载荷的简化
2
单向板肋梁楼盖按弹性理论方法计算结构内力
板和次梁的折算荷载
为了考虑次梁或主梁的抗扭刚度对内力的影响，采用增大恒载，减 小活载的办法，即： 1 1 q q g g q 板 2
2
次梁
1 g g q 4
q
3 q 4
次梁抗扭刚度对板的影响
一般地，主梁和次梁不应搁置于门洞窗口上，否则应增设过梁。 楼面有较大孔洞或安放有机器设备、悬吊设备等 应设承重梁
单向板肋梁楼盖的结构平面布置
结构平面布置方案
梁的布置：
(a) 主梁横向布置
(b) 主梁纵向布置
(c) 只布置次梁
计算简图
计算简图
楼 盖 结 构
应按照尽可能符合结构实际受力情况和简化计算的 原则，确定结构构件的计算简图，内容包括：
楼 盖 结 构
线刚度：刚度与长度的比值。例如，梁/柱的线刚度为EI/L
弹性简化计算
杠件简化 即板、梁的计算跨度和跨数的简化。
楼 盖 结 构
l0
几个符号表 示的意义
计算跨度 净跨度 板的较短边 板的较长边
ln lx
ly
对于5跨和5跨以内的连续梁(板)，跨数按实际考虑。 对于5跨以上的等跨连续梁(板) 一般仍按5跨连续梁(板)计算
间。
现浇层
26
11.2现浇单向板肋梁楼盖
一、概述 1.设计步骤 1）平面布置 并初步拟定构件尺寸； 2）确定梁、板计算简图；
无主梁
3）梁、板内力分析；
4）截面配筋及构造措施； 5）绘制施工图。 2.组成：板、次梁、主梁。
27
3.荷载传递途径 竖向荷载 板 次梁 主梁 柱（墙）。 板跨度取决于次梁间距；次梁跨度取决于主梁间距；主梁跨 度取决于柱（墙）间距。

11第11章楼盖

11第11章楼盖
11.1 概述
第11章 钢筋混凝土梁板结构
M、V≠0 M、V≠0
M、V＝0
（三）组成：面层、结构层、天棚(板下) （四）设计要求：
1、竖向荷载作用下的承载力和刚度； 2、自身平面内的刚度与整体性； 3、与竖向结构的可靠连接。
11.1 概述
第11章 钢筋混凝土梁板结构
二、楼盖的类型
按施工方法可分为： 现浇式楼盖 装配式楼盖 装配整体式楼盖 按结构型式可分为 ： 单向板肋梁楼盖 双向板肋梁楼盖 井式楼盖 密肋楼盖 无梁楼盖
次梁计算单元
1050
A 6000×5 qCL 次梁 qCL
2100×3
主梁:250X600
次梁:200X400 a=250
6000 6000 PZL＝6qCL
q
B
2100×3
次梁(CL)
板
C
PZL
主梁
250
（1）板的活荷载标准值：q＝Q×1m＝Q（kN/m） （2）次梁的活荷载标准值(板 次梁)：qCL＝2×1.05m×Q
（3）绘制：内力包络图是由内力叠合图形的外包线构成的。
第11章 钢筋混凝土梁板结构
内力包络图:
G
P
作业: G=76.548kN, P=85.80kN,绘制内力包络图。
G
P
2205 22002200 22002200 2205
第11章 钢筋混凝土梁板结构
一、楼(屋)盖的功能及设计要求
（一）建筑功能： 提供平面活动空间，满足隔热、隔声、防水、保 温等要求。 （二）结构功能： 1、把楼盖上的竖向力传给竖向结构； 板----- 梁----- 墙、柱------基础； 2、将水平力传给竖向结构或分配给竖向结构； 3、与竖向结构互成支承。

建筑结构第11章 梁、板结构


第11章
梁、板结构
二、
梁、板内力计算
板→次梁→主梁→柱（或墙）→基础→地基。
荷载传力途径：
1. 计算方法的选择
单向板肋形楼盖的内力计算方法，有弹性理论计算方法和塑 性内力重分布理论计算方法两种。 弹性理论计算方法假定钢筋混凝土梁、板为匀质弹性体，按 一般结构力学的方法计算内力。 塑性内力重分布理论计算方法从实际情况出发，考虑塑性变 形内力重分布来计算连续梁、板的内力。
4. 无梁楼盖
不设梁，楼板直接支撑在柱上。无梁楼盖结构高度小、净空 大，支模简单，但用钢量较多，当楼面有很大的集中荷载作用时 不宜采用。
第11章
梁、板结构
单向板肋梁楼盖
双向板肋梁楼盖
井式楼盖
密肋楼盖
无梁楼盖
第11章
梁、板结构
单向板和双向板
1. 单向板
板上的荷载主要是沿短边方向传递到支撑构件上，沿长边方向 传递的荷载可以忽略不计，这种单向受弯的板称为单向板
第11章
梁、板结构
图11-8 多跨连续梁、板简图
第11章
梁、板结构
（4）荷载计算 作用在楼盖上的荷载一般有两种，即永久荷载（恒载）和可变荷
载（活载）。
单向板通常沿短跨方向取 1m宽板带作为计算单元，板面荷载等于 计算单元板带沿跨度方向单位长度上的均布荷载； 次梁承受板传来的均布荷载，其值为板面荷载乘以次梁间距； 主梁则承受各根次梁传来的集中荷载和主梁自重引起的均布荷载。
第11章
梁、板结构
11.1 梁板结构概述
楼盖按施工方法分为
现浇式楼盖 装配式楼盖 装配整体式楼盖
第11章
梁、板结构
1. 现浇式楼盖
优点：整体性好、刚度大、防水性和抗震性好，在结构 布置方面容易满足各种特殊要求，适应性强。 缺点：费工、费模板、工期长、施工受季节限制、造价 较高等。

第11章楼盖13级剖析

A 1 B 2 C 3 D 4 E 5F
可得：MBmax、VB左max、VB右max。
A 1 B 2 C 3 D 4 E 5F
可得：MCmax、VC左max、VC右max。
内力计算
按弹性理论方法
按结构力学方法求相应弯矩、剪力。
为减轻计算工作量，已将等跨连续梁、板在各种不同荷载作用 下的内力计算简化为查表（附录6 等截面连续梁在常用荷载下的 内力系数表）进行。
A 1 B 2 C 3D 4 E 5F
可得：M2max、M4max、M1min；M3min、M5min。
按弹性理论方法
活荷载的最不利布置
某跨跨内最大正弯矩 该跨布活载，再隔跨布活载。 某跨跨内最大负弯矩 该跨不布活载，再隔跨布活载。
某支座最大负弯矩 该支座相邻两跨布活载，再隔跨布活载。 某支座最大剪力 该支座相邻两跨布活载，再隔跨布活载。
按施工方法
现浇整体式
•混凝土全部现场浇筑 •刚度大，整体性好，抗震性好，防水性好 •模板用量大、现场作业量大、工期长
装配式
•梁板构件事先预制，现场拼装 •施工进度快，省工省材，符合工业化要求 •刚度和整体性差，对抗震不利
装配整体式
•将预制梁板吊装后，通过整结措施构成整体 •介于整体式和装配式间 •刚度、整体性和抗震性能比装配式稍好。
内力包络图
按弹性理论方法
A1 B 2 C 3 D 4 E5F
结构各截面的最大内力值的连线或点的轨迹线，即为结构 的内力包络图（包括拉、压、弯、剪、扭内力包络图）。
若结构上只有一组荷载作用，则结构的各截面只有一组内力，其内 力图即为内力包络图； 若结构上有几组不同时作用于结构的荷载，在结构各截面中有几组 内力，结构就有几组内力图，结构截面上最大内力值的连线（几组内 力图分别叠化出的最外轮廓线）即为内力包络图。

第十一章 楼盖


11.2 现浇单向板肋楼盖
4).超静定结构塑性内力重分布的概念
11.2 现浇单向板肋楼盖
4).超静定结构塑性内力重分布的概念
（2）塑性铰的特点：通过与理想铰比较可看出如下几点 ）塑性铰的特点： 塑性铰 A：能承受（基本不变的）弯矩 ：能承受（基本不变的） B：具有一定长度 ： C：只能沿弯矩方向转动 ： 理想铰 不能承受弯矩 集中于一点 任意转动
11.2 现浇单向板肋楼盖
3).连续梁、板按照弹性理论的内力计算
内力计算 （1）对于相应的荷载及其布置，当等跨或跨差小于等于 ）对于相应的荷载及其布置，当等跨或跨差小于等于10%时，可直接查 时 表用相应公式计算（如查附录7， 表用相应公式计算（如查附录 ，P.519）； ）； （2）公式（11-3）和（11-4）中的荷载应为折算荷载，其他相同。 ）公式（ ） ）中的荷载应为折算荷载，其他相同。 内力包络图 （1）意义：确定非控制截面的内力，以便布置这些截面的钢筋。 ）意义：确定非控制截面的内力，以便布置这些截面的钢筋。 （2）内力包络图的作法：见附图，以五跨连续梁为例加以说明。 ）内力包络图的作法：见附图，以五跨连续梁为例加以说明。 步骤1：由于对称性，取梁的一半作图； 步骤 ：由于对称性，取梁的一半作图； 步骤2：分别作组合A~D情况下的弯矩图； 情况下的弯矩图； 步骤 ：分别作组合 情况下的弯矩图 步骤3：取上述弯矩图的外包线即为所求弯矩包络图。 步骤 ：取上述弯矩图的外包线即为所求弯矩包络图。 （3）剪力包络图的作法同理。 ）剪力包络图的作法同理。
11.2 现浇单向板肋楼盖
3).连续梁、板按照弹性理论的内力计算
活荷载的最不利布置 由结构力学弯矩分配法可知： 由结构力学弯矩分配法可知： A.求某跨跨内最大正弯矩时，应在该跨布置活荷载，然后隔跨布置； 求某跨跨内最大正弯矩时， 求某跨跨内最大正弯矩时 应在该跨布置活荷载，然后隔跨布置； B.求某跨跨内最大负弯矩时，应在该跨不布置活荷载，而在该跨左右邻跨 求某跨跨内最大负弯矩时， 求某跨跨内最大负弯矩时 应在该跨不布置活荷载， 布置，然后隔跨布置； 布置，然后隔跨布置； C.求某支座最大负弯矩或该支座左右截面最大剪力时，应在该支座左右两 求某支座最大负弯矩或该支座左右截面最大剪力时， 求某支座最大负弯矩或该支座左右截面最大剪力时 跨布置活荷载，然后隔跨布置。 跨布置活荷载，然后隔跨布置。

第11章楼盖 (1)


对于承受均布荷载的楼盖，板和次梁均承受均布线荷载， 主梁承受次梁传来的集中荷载．
第11章 楼 盖
确定荷载效应基本组合设计值：
恒荷载的分项系数: 当其效应对结构不利时，对由可变荷载荷载效应控制的 组合取１.２ ，对由永久荷载效应控制的组合取1.35；当其效 应对结构有利时一般情况取１.０。 活荷载的分项系数： 一般取1.4，当楼面活荷载标准值大于４kＮ／m2的工业 房屋楼面结构活荷载取1.3。
第11章 楼 盖
第11章 钢筋混凝土楼盖设计
教学要求
第11章 楼 盖
1.熟练掌握单向板肋梁楼盖的设计计算方法和施工图的 绘制；深刻理解塑性铰和连续梁、板塑性内力重分布 的概念。
2.理解双向板及其支承梁的受力特点和内力计算方法； 知道双向板的构造要求。
3.理解无梁楼盖的受力特点，知道装配式楼盖和装配整 体式楼盖的有关知识。
2 楼盖结构类型
第11章 楼 盖
按施工方法，混凝土楼盖可分为： 现浇混凝土楼盖
装配式混凝土楼盖 装配整体式混凝土楼盖
按预加应力情况，混凝土楼盖可分为：钢筋混凝土楼盖
预应力混凝土楼盖
按结构形式，现浇混凝土楼盖可分为：单向板肋梁楼盖
双向板肋梁楼盖 无梁楼盖 密肋楼盖 井式楼盖 扁梁楼盖
3 单向板与双向板
次 梁 ：（4~6）m 主 梁 ：（5~8）m
结构平面布置方案
(a) 主梁横向布置
(b) 主梁纵向布置 单向板肋梁楼盖布置方案
楼盖结构平面布置应注意的问题：P32
(c) 只布置次梁
第11章 楼 盖
11.2.2 计算简图
1 计算模型及简化假定 计算模型：板、次梁、主梁为连续板或连续梁 计算假定： 1） 支座可以自由转动，但没有竖向位移 2） 不考虑薄膜效应对板内力的影响 3） 荷载传递时忽略板、次梁的连续性，按简支构件 计算支座竖向反力 4） 跨数超过5跨时，荷载相同且跨度差不超过10% 时，可按5跨的等跨连续梁、板计算
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

墙、柱 基础
除与边长比有关外，还与支承梁的线刚度比有关。
第11章楼盖剖析
第11章 钢筋混凝土梁板结构
《混凝土结构设计规范》（GB50010-2002）规定： 1、两对边支承的板，按单向板计算； 2、四边支承的板： （1）l1/l2≤2，按双向板计算； （2）2＜l1/l2＜3，宜按双向板计算；当按沿短跨方向受力 的单向板计算时，应沿长跨方向布置足够数量的构造钢筋 （长跨方向的配筋不少于短跨方向的25％）； （3）l1/l2≥3，按沿短跨方向受力的单向板计算。
第11章 钢筋混凝土梁板结构
三、单向板与双向板
• 单向板——在荷载作用下，只在一个方向弯 曲 或者主要在一个方向弯曲的板.
• 双向板——在荷载作用下，在两个方向弯曲, 且不能忽略任一方向弯曲的板.
第11章楼盖剖析
11.1 概述
l2 / l1 ≥ 3时按单向板设计
q1 q2 q
v1
5
q
1
l
4 1
（2）纵向承重：主梁纵向布置，次梁横向布置。一般为单向板 肋梁楼盖。
（3）纵横向承重：如双向板肋梁楼盖、井式楼盖
荷载传递路径：板 次梁 主梁 柱 基础 第11章楼盖剖析
第11章 钢筋混凝土梁板结构
横向承重方案
纵向承重方案
第11章楼盖剖析
墙承重方案
第11章 钢筋混凝土梁板结构
3、初步估算截面尺寸：按经验估算板厚和主、次梁截面尺寸。 主梁高（1/15~1/10）L； 次梁高（1/18~1/12）L； 矩形截面梁高宽比h/b=2.0~3.5
二、楼盖的类型
按施工方法可分为： 现浇式楼盖 装配式楼盖 装配整体式楼盖
按结构型式可分为 ： 单向板肋梁楼盖 双向板肋梁楼盖 井式楼盖 密肋楼盖 无梁楼盖
第11章楼盖剖析
11.1 概述
第11章 钢筋混凝土梁板结构 单向板肋梁楼盖
双向板肋梁楼盖
井式楼盖 第1无1章梁楼楼盖盖剖析
密肋楼盖 11.1 概述
l1 l1
l2
l l 第11章楼盖剖析
2
2
板 次梁 主梁 柱
第11章 钢筋混凝土梁板结构
井式楼盖
第11章楼盖剖析
11.1 概述
第11章 钢筋混凝土梁板结构
无梁楼盖
A
A
A-- 第11章楼盖剖析
11.1 概述
第11章 钢筋混凝土梁板结构
11.2 肋梁楼盖的结构平面布置
肋梁楼盖设计：
结构平面布置（初步拟定板、梁的截面尺寸及位置） 确定
注：l1、l2——分别为板长跨方向和短跨方向 的计算跨度
第11章楼盖剖析
11.1 概述
第11章 钢筋混凝土梁板结构
四、现浇楼盖的结构型式 单向板肋梁楼盖
l1
l1
l1
l1 l1
l1
l1
l2
l 第11章楼盖剖析 2
l2 l1
3
板
次梁 主梁 柱
l2
第11章 钢筋混凝土梁板结构
双向板肋梁楼盖
l2 l1
2
接支座； b、与梁整浇时，简化为固接支座。
(a)
(b)
第11章楼盖剖析
第11章 钢筋混凝土梁板结构
（3）节点简化的近似性： 1）竖向位移为零：忽略了梁板的弯曲、挠度，计算偏差 一般不作调整。 2）可以自由转动：忽略了次梁对板、主梁对次梁及柱对主 梁的转动约束，其偏差主要使跨中最大正弯矩增大。
梁板的计算简图 梁板的内力计算
构造措施
绘制施工图。
截面配筋
第11章楼盖剖析
第11章 钢筋混凝土梁板结构
一、结构平面布置要点
1、确定主要构件的位置，并分类编号 轴线位置(偏心)；跨度；梁的端部支承；洞口；标高
2、确定承重方式 （按竖向荷载传力路线及主梁布置方向分类）
（1）横向承重：主梁横向布置，次梁纵向布置。一般为单向板 肋梁楼盖。
地下室底板
第11章楼盖剖析
挡土墙
第11章 钢筋混凝土梁板结构
一、楼(屋)盖的功能及设计要求
（一）建筑功能： 提供平面活动空间，满足隔热、隔声、防水、保
温等要求。
（二）结构功能： 1、把楼盖上的竖向力传给竖向结构； 板----- 梁----- 墙、柱------基础； 2、将水平力传给竖向结构或分配给竖向结构；
工业建筑： 70mm
板厚： 民用建筑楼面 6： 0mm
屋面：60mm
4、绘制结构布置草图
第11章楼盖剖析
第11章 钢筋混凝土梁板结构
二、结构布置原则
经济跨度: 单向板:（1.8~2.7）m 次 梁 :（4~6）m 主 梁 :（5~8）m
第11章楼盖剖析
第11章 钢筋混凝土梁板结构
11.3 现浇单向板肋梁楼盖
一、计算简图
计算模型——杆件；节点（杆件相交处）；支座 （支承处、基 础）；几何尺寸（截面、跨度）
计算荷载——荷载（形态：点、线、面；大小；
方向；位置）
q?
p?
p? p
?
?
?
第11章楼盖剖析
（一）计算模型
1、计算单元
从属面积；受荷范围;计算宽度----从属面积或受荷范围的宽度。 忽略板、次梁的连续性，将超静定梁简化为静定梁，按简支构件计算支座竖向反力。
l3/2 l4/2
主梁每个集中荷载 的受荷范围
柱 l2 l1
次梁计算宽度 (l1＋l2)/2
b＝ቤተ መጻሕፍቲ ባይዱm
板计算单第元11章楼盖剖析 次梁受荷范围
l3
l4
2、节点、支座简化为铰支链杆 （1）中间节点——简化为铰支链杆；
（竖向位移为零近似? ，可以自由转动---近似?）
板/次梁/主梁
次梁/主梁/柱
（2）端支座：a、支承于砖墙时，简化为铰
第11章 钢筋混凝土梁板结构

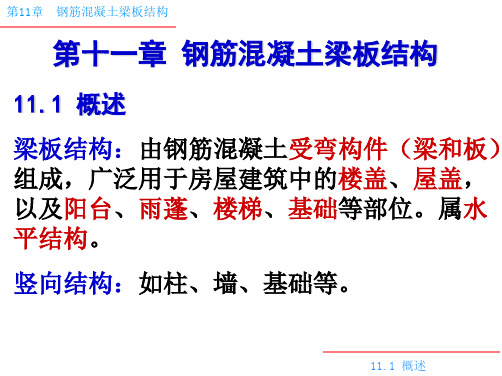

第十一章 钢筋混凝土梁板结构

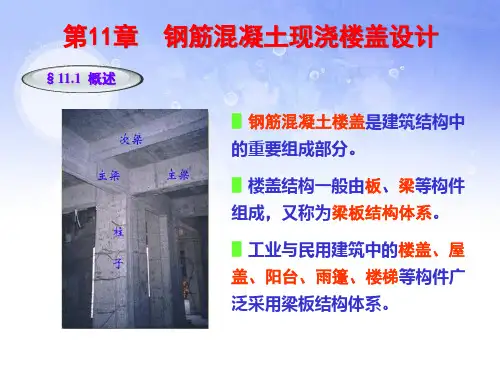

11.1 概述
梁板结构：由钢筋混凝土受弯构件（梁和板） 组成，广泛用于房屋建筑中的楼盖、屋盖， 以及、雨蓬、楼梯、基础等部位。属。
竖向结构：如柱、墙、基础等。
第11章楼盖剖析
11.1 概述
第11章楼盖剖析
第11章 钢筋混凝土梁板结构
楼梯
雨蓬
3、与竖向结构互成支承。
第11章楼盖剖析
11.1 概述
第11章 钢筋混凝土梁板结构
M、V＝0
M、V≠0
M、V≠0
（三）组成：面层、结构层、天棚(板下) （四）设计要求：
1、竖向荷载作用下的承载力和刚度； 2、自身平面内的刚度与整体性； 3、与竖向结构的可靠连接。
第11章楼盖剖析
11.1 概述
第11章 钢筋混凝土梁板结构
384EI
v2
5
q
2
l
4 2
384EI
v1 v2
第11章楼盖剖析
q1 l14 q2 l24
q1
l
4 2
l
4 1
l
4 2
q
q2
l14
l
4 1
l
4 2
q
当 l2/l12时 :q10.9412q,q20.0588q 当 l2/l13时 :q10.9878q,q20.0122q
传力方式：板上荷载 次梁 主梁
