YJV22 8.7/10KV 交联电缆技术参数
.
5、产品规格及技术参数：
① 电缆规格如表2
② 电缆技术参数如表5-表16
表2
6、技术性能：
①导体应符合GB/T3956的规定，直流电阻如表3。

②在最高额定温度下，绝缘电阻常数K1应不小于3.67兆欧•千米。

③施加交流电压1.5Uo时，额定电压为Uo为18KV及以下的电缆放是量应不大于20pc,额定电压Uo为18KV以上的电缆放电量应不大于10PC。

④电缆能经受规定的交流电压试验，施加电压持续5分钟，绝缘应不击穿，单相试验电压值如表4。

表3
表4
表5 YJV、YJLV—0.6/1KV单芯交联聚乙烯绝缘电力电缆
表6 YJV、YJLV—0.6/1KV三芯交联聚乙烯绝缘电力电缆
表7 YJV22 YJL V22—0.6/1KV三芯交联聚乙烯绝缘钢带铠装电力电缆
表8 YJV、YJLV-3.6/6KV单芯交联聚乙烯绝缘电力电缆
表9 YJV、YJLV-3.6/6KV三芯交联聚乙烯绝缘电力电缆
表10 YJV22、、YJL V22、-3.6/6KV三芯交联聚乙烯绝缘钢带铠装电力电缆
表11 YJV、YJLV-6/6，6/10KV单芯交联聚乙烯绝缘电力电缆
表12 YJV、YJLV-6/6，6/10KV三芯交联聚乙烯绝缘电力电缆
表13 YJ V22 、YJL V22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆
8.7/15KV单芯交联聚乙烯绝缘电力电缆
表14 YJV、YJLV—8.7/10，
表16 YJ V22 、YJL V22-8.7/10,8.7/15KV三芯交联聚乙烯绝缘钢带铠装电力电缆。

额定电压10kV及35kV冷缩电力电缆附件技术规格书1.工程概况1.1 工程名称：新建北京至张家口铁路及崇礼铁路四电相关工程。

1.2 电力工程范围：本次电力工程内容包含新建北京至张家口铁路四电集成项目全线电力工程。

1.3本工程的地理位置：新建北京至张家口铁路四电集成项目施工现场。

2.环境条件和运行条件2.1 环境条件2.1.1 环境温度：户内-25°C ～+50°C2.1.2 相对湿度：日平均值不大于95%；月平均值不大于90%（+25C）；在高湿期内可能产生凝露，投标人应采取措施防止凝露对设备的危害2.1.3 海拔高度：京张铁路≤1000m ；崇礼铁路≤1600m ；海拔＞1000m时电气设备的绝缘要根据海拔进行校验和修正。

2.1.4 地震烈度：Ⅶ～Ⅷ度间2.1.5雷电日：≤40天2.1.6振动：0.15g～0.20g之间2.1.7污秽等级：按E级污秽区考虑2.1.8安装条件：户内2.2运行条件2.2.1 系统标称电压：10kV2.2.2 中性点连接：由客运专线两回贯通线接引电源的为小电阻接地系统。

其他不接地系统。

2.2.3 安装场所: 户内2.2、敷设条件、安装位置及环境2.2.1电缆敷设在沟道内，沟道雨季有积水,电缆和电缆附件会完全浸入水中。

2.2.2电缆敷设在排管内,排管材料为水泥、塑料或钢铁。

2.2.3电缆和电缆附件直接埋设在土壤中，埋设深度为1.0～1.5m。

2.2.4电缆终端安装于户内开关柜或户外杆塔上。

2.3使用系统条件2.3.1电压额定工作电压:U0/U：8.7/15kV；26/35kV最高工作电压:11.5kV；40.5kV.2.3.2额定频率:50Hz2.3.3接地方式: 中性点不接地系统或经消弧线接地或小电阻接地系统2.3.4短路电流和持续时间20 kA/ 2s2.4 电缆附件长期工作温度、过载温度和短路温度，均应满足与其配套电缆的要求。

2.5 电缆附件长期过载工作温度和严重污染地区，应视具体情况加强措施和维护方法。

35kV电缆及附件选用技术条件1范围本技术条件适用于天津市电力公司基本建设和设备改造中35kV电缆及附件的选用。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL401 高压电缆选用导则GB/T 12706-2002 额定电压1kV( U m=1.2kV)到35kV( U m=40.5kV)挤包绝缘电力电缆及附件DL/T 5221-2005 城市电力电缆线路设计技术规定IEC 60840-1999 额定电压大于30kV（U m=36kV）至150kV（U m=170kV）挤包绝缘电力电缆及其附件的试验方法和要求GB11033 额定电压26/35kV及以下电力电缆附件基本技术要求GB/T 11017-2002 额定电压110kV交联聚乙烯电力电缆及其附件3运行条件系统额定电压 U0/U： 21kV/35kV系统长期最高工作电压U m：40.5kV冲击耐压水平（BIL）： 200kV系统频率：50Hz系统中性点接地方式：a)中性点经消弧线圈接地b)中性点经小电阻接地导体最高工作温度a)正常运行温度：90℃b)短路时（最长持续5s）温度：250℃电缆线路设计使用年限：30年4主绝缘挤出工艺采用进口芬兰或德国悬链式生产线或立式生产线（VCV），导体屏蔽层、绝缘层、绝缘屏蔽层三层同时挤出。

5电缆构造及技术要求5.1电缆额定电压U0/U（U m）=26/35（40.5）kV5.2电缆芯数：300mm2及以下采用三芯，300mm2以上采用单芯5.3电缆型式：YJY22/YJLY225.4导体导体采用铜（无氧铜）或铝（用户专线电缆）绞合圆形紧压线芯，紧压系数不小于0.9。

导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

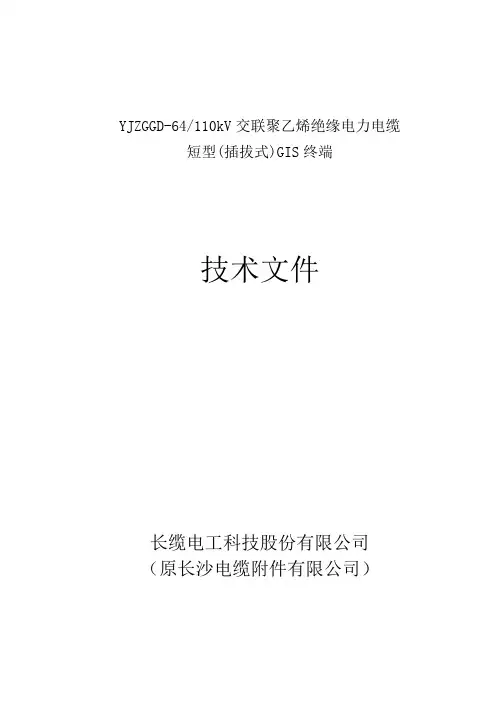

YJZGGD-64/110kV交联聚乙烯绝缘电力电缆短型(插拔式)GIS终端技术文件长缆电工科技股份有限公司（原长沙电缆附件有限公司）YJZGGD-64/110kV交联聚乙烯绝缘电缆短型插拔式GIS终端主要技术参数1概述1.1 YJZGGD-64/110kV交联聚乙烯绝缘电缆短型干式绝缘GIS终端满足IEC60840、IEC60859、GB11017、DL508、DL509的有关技术要求，导体连接金具符合GB14315中的规定；既适用于与110kV的470mm短型GIS设备配套，加装（加长）出线杆后，又适用于与110kV的757mm普及型GIS设备配套。

插拔式GIS终端还适用于电力电缆与变压器的连接，取消了油/油套管或油/气套管（象鼻子）。

1.2 外壳采用的是耐漏电的环氧套管；密封非常可靠。

2主要性能：2.1额定电压和频率：64/110kV、50Hz；2.2最高工作电压：73/126kV；2.3适用电缆截面：240～3000mm2;2.4使用环境和条件2.4.1环境温度：-40~+40︒C；2.4.2海拔高度：小于1000m；2.4.3最大风速：35m/s；2.4.4地震裂度：小于8度；2.5 GIS终端的套管材料为环氧树脂，上爬距为450mm；2.6 载流量：不小于所配电缆载流量；2.7短路电流2.7.1导体：不小于所配电缆短路电流；2.7.2 金属护套：不小于所配电缆金属护套的短路电流；2.8系统中性点接地方式：直接接地；2.9基准雷电冲击耐压水平（BIL）：550 kV；2.10终端设计使用年限：30年;2.11终端的出线杆与电缆导体之间采用压接方法进行连接，出线杆的直径为40mm；电缆与终端的电气连接采用插拔式结构；2.12所有金属零部件都用铜合金或不锈钢制成；2.13 终端与GIS装置配合，其接口符合IEC60859的规定。

2.14终端的尾管有接地用接线端子；2.15应力锥: 应力锥设计寿命为30年,满足产品性能要求。

35kV电缆附件技术规范工程名称：玖安卡（江苏）智能电力科技有限公司目录1技术参数和性能要求 .................................................................................................... 错误!未定义书签。

1.1电缆附件主要电气性能参数 (1)1.2电缆附件运行参数 (1)1.3电缆附件结构参数 (1)2 项目需求部分 (5)2.1货物需求及供货范围一览表...................................... 错误!未定义书签。

2.2必备的备品备件、专用工具和仪器仪表需求表 (5)2.3投标人应提供的有关资料 (5)2.4工程概况 (5)2.5使用条件 (5)2.6项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 技术偏差 (6)3.2主要原材料产地表 (7)3.3 推荐的备品备件、专用工具和仪器仪表供货表 (7)1.1电缆附件主要电气性能参数电缆附件主要电气性能参数见表1。

1.2电缆附件运行参数电缆附件运行参数见表2。

1.3电缆附件结构参数见表3～表11表1 电缆附件主要电气性能参数表表2 电缆附件运行参数表表3 电缆户外终端参数表表4 电缆户内终端参数表表5 电缆插拔式终端参数表表6 电缆接头参数表2 项目需求部分2.1 货物需求及供货范围2.2必备的备品备件、专用工具和仪器仪表需求表表8 必备的备品备件、专用工具和仪器仪表供货表2.3投标人应提供的有关资料2.4工程概况2.4.1项目名称：2.4.2电缆附件的名称、型号规格：项目单位需求。

2.5使用条件2.5.1使用环境条件见表9。

表9 使用环境条件2.5.2安装位置及环境2.5.2.1 电缆终端安装在，接头安装在，接头按长期积水考虑。

2.5.2.2 电缆附件安装现场应保持清洁，有防尘措施，环境相对湿度一般不得超过75%。
