第六章 扭转

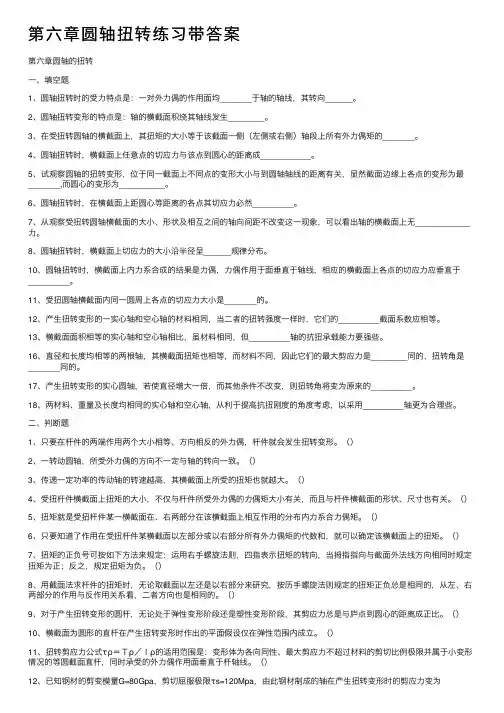

第六章圆轴扭转练习带答案第六章圆轴的扭转⼀、填空题1、圆轴扭转时的受⼒特点是：⼀对外⼒偶的作⽤⾯均_______于轴的轴线，其转向______。

2、圆轴扭转变形的特点是：轴的横截⾯积绕其轴线发⽣________。

3、在受扭转圆轴的横截⾯上，其扭矩的⼤⼩等于该截⾯⼀侧（左侧或右侧）轴段上所有外⼒偶矩的_______。

4、圆轴扭转时，横截⾯上任意点的切应⼒与该点到圆⼼的距离成___________。

5、试观察圆轴的扭转变形，位于同⼀截⾯上不同点的变形⼤⼩与到圆轴轴线的距离有关，显然截⾯边缘上各点的变形为最_______,⽽圆⼼的变形为__________。

6、圆轴扭转时，在横截⾯上距圆⼼等距离的各点其切应⼒必然_________。

7、从观察受扭转圆轴横截⾯的⼤⼩、形状及相互之间的轴向间距不改变这⼀现象，可以看出轴的横截⾯上⽆____________⼒。

8、圆轴扭转时，横截⾯上切应⼒的⼤⼩沿半径呈______规律分布。

10、圆轴扭转时，横截⾯上内⼒系合成的结果是⼒偶，⼒偶作⽤于⾯垂直于轴线，相应的横截⾯上各点的切应⼒应垂直于_________。

11、受扭圆轴横截⾯内同⼀圆周上各点的切应⼒⼤⼩是_______的。

12、产⽣扭转变形的⼀实⼼轴和空⼼轴的材料相同，当⼆者的扭转强度⼀样时，它们的_________截⾯系数应相等。

13、横截⾯⾯积相等的实⼼轴和空⼼轴相⽐，虽材料相同，但_________轴的抗扭承载能⼒要强些。

16、直径和长度均相等的两根轴，其横截⾯扭矩也相等，⽽材料不同，因此它们的最⼤剪应⼒是________同的，扭转⾓是_______同的。

17、产⽣扭转变形的实⼼圆轴，若使直径增⼤⼀倍，⽽其他条件不改变，则扭转⾓将变为原来的_________。

18、两材料、重量及长度均相同的实⼼轴和空⼼轴，从利于提⾼抗扭刚度的⾓度考虑，以采⽤_________轴更为合理些。

⼆、判断题1、只要在杆件的两端作⽤两个⼤⼩相等、⽅向相反的外⼒偶，杆件就会发⽣扭转变形。

第六章圆轴的扭转一、填空题1、圆轴扭转时的受力特点是：一对外力偶的作用面均_______于轴的轴线，其转向______。

2、圆轴扭转变形的特点是：轴的横截面积绕其轴线发生________。

3、在受扭转圆轴的横截面上，其扭矩的大小等于该截面一侧（左侧或右侧）轴段上所有外力偶矩的_______。

4、在扭转杆上作用集中外力偶的地方，所对应的扭矩图要发生________,_________值的大小和杆件上集中外力偶之矩相同。

5、圆轴扭转时，横截面上任意点的剪应变与该点到圆心的距离成___________。

6、试观察圆轴的扭转变形，位于同一截面上不同点的变形大小与到圆轴轴线的距离有关，显然截面边缘上各点的变形为最_______,而圆心的变形为__________。

7、圆轴扭转时，在横截面上距圆心等距离的各点其剪应变必然_________。

8、从观察受扭转圆轴横截面的大小、形状及相互之间的轴向间距不改变这一现象，可以看出轴的横截面上无____________力。

9、圆轴扭转时，横截面上剪应力的大小沿半径呈______规律分布。

10、圆轴扭转时，横截面上内力系合成的结果是力偶，力偶作用于面垂直于轴线，相应的横截面上各点的剪应力应垂直于_________。

11、受扭圆轴横截面内同一圆周上各点的剪应力大小是_______的。

12、产生扭转变形的一实心轴和空心轴的材料相同，当二者的扭转强度一样时，它们的_________截面系数应相等。

13、横截面面积相等的实心轴和空心轴相比，虽材料相同，但_________轴的抗扭承载能力要强些。

14、对于_______性材料的圆杆，扭转破坏断面是与丁轴线成45°的螺旋面，对于______性材料，扭转破坏断面是垂直于杆轴线的横截面。

15、一级减速箱中的齿轮直径大小不等，在满足相同条件的强度条件下，高速齿轮轴的直径要比低速齿轮轴的直径_________。

16、直径和长度均相等的两根轴，其横截面扭矩也相等，而材料不同，因此它们的最大剪应力是________同的，扭转角是_______同的。

第六章 扭转以横截面绕轴线作相作旋转为主要特征的变形式（图6-1），称为扭转。

横截面间绕轴线的相对角位移，称为扭转角。

凡是以扭转变形为主要变形的直杆，称为轴。

本章研究轴的内力、应力与变形，并在此基础上研究轴的强度与刚度问题。

研究对象以圆截面轴为主，包括实心与空心圆截面轴，同时也研究薄壁截面轴，并简要介绍矩形与椭圆等非圆截面实心轴的应力与变形。

此外，本章既研究静定轴也研究超静定轴。

并讨论了弹簧的应力与变形。

图6-1扭转轴§6.1 扭矩一、外力偶矩的计算作用在轴上的扭力偶矩，一般可通过力的平移，并利用平衡条件确定。

但是，对于传动轴等转动构件，通常只知道它们的转速与所传递的功率。

因此，在分析传动轴等转动类构件的内力之前，首先需要根据转递与功率计算轴所受承受的扭力偶矩。

由动力学可知，力偶在单位时间内所作之功即功率P ，等于该力偶之矩e M 与相应角速度Ω的乘积，即Ω=e M P (a)在工程实际中，功率P 的常用单位为kW ，力偶矩e M 与转速n 的常用单位分别为m N ⋅与min r ，于是式(a)变为6021000e n M P π⨯=⨯ (b) 由此得 {}{}{}minr kW m N e 5499n P M =⋅ (6-1) 二、扭矩1．扭矩的符号规定作用在轴上的外力偶矩确定后，现在研究轴的内力。

在矩为M 的扭力偶作用下（图6-2a ），横截面上的分布内力必构成一力偶（图6-2b ），而且，该力偶的矢量方向垂直于截面。

矢量方向垂直于横截面的内力偶矩，即扭矩，并用T 表示。

通常规定：按右手螺旋法则将扭矩用矢量表示，若矢量方向与横截面的外法线方向一致，则该扭矩为正，“+”。

按此规定，图6-2b 所示扭矩为正。

2．截面法用截面假想地把轴分成两部分，以显示并确定扭矩的方法称为截面法。

可将其归纳为以下四个步骤：① 截． 欲求某一截面上的扭矩时，就沿该截面假想．．地把轴分成两部分。

② 取． 原则上取受力简单．．的部分作为研究对象，并弃去另一部分。
