无线传输距离和发射功率以及频率的关系

无线传输距离和发射功率以及频率的关系功率灵敏度 (dBm dBmV dBuV)dBm=10log(Pout∕1mW),其中POut是以mW为单位的功率值dBmV=20log(Vout ∕1mV),其中VOUt是以mV为单位的电压值dBuV=20log(Vout /1UV),其中VOUt 是以UV为单位的电压值换算关系：Pout = Vout ×Vout∕RdBmV=10log(R∕0.001)+dBm , R 为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中LfS为传输损耗，d为传输距离，频率的单位以MHZ计算由上式可见，自由空间中电波传播损耗(亦称衰减)只与工作频率 f 和传播距离d有关，当f或d增大一倍时，［LfS ］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4 ∏∕c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4∏∕3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4∏/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHZLos是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHZ例：如果某路径的传播损耗是50dB ,发射机的功率是10dB ,那末接收机的接收信号电平是-40dB。

无线通信距离的计算功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km) x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=32.45+20Lgf+20Lgd, d 单位为km，f 单位为MHz Los 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

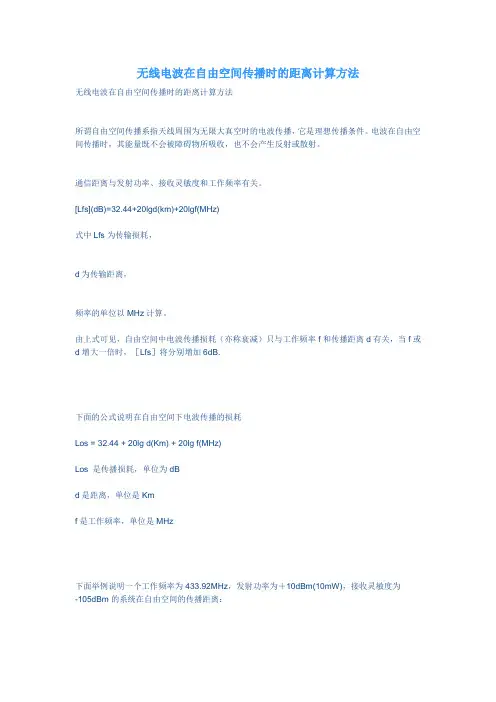

无线电波在自由空间传播时的距离计算方法无线电波在自由空间传播时的距离计算方法所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los 是传播损耗，单位为dBd是距离，单位是Kmf是工作频率，单位是MHz下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

假定大气、遮挡等造成的损耗为25dB，可以计算得出通信距离为：d =1.7公里结论: 无线传输损耗每增加6dB, 传送距离减小一倍。

无线传输路径分析是无线传输网络设计的重要步骤，通过对传输路径的分析便于网络设计者根据无线链路的裕量大小选择合适类型的天线（方向，极化，增益等指标），安装天线高度，选择合适的馈缆和长度等。

下面将简单介绍一下无线传输路径分析中的自由空间损耗的计算，信号接收强度的计算，链路系统裕量的计算几个主要方面的内容。

1.自由空间损耗的计算自由空间损耗是指电磁波在传输路径中的衰落,计算公式如下：Lbf=32.5+20lgF+20lgDLbf=自由空间损耗(dB)D=距离（km）F=频率(MHz）2400MHz：Lbf=100+20lgD通过查找上表和通过公式计算我们可以得到从发射站到接收站电磁波传输的理论衰落.2.信号接收强度的计算：信号接收强度是指接收站设备接收到的无线信号的强度。

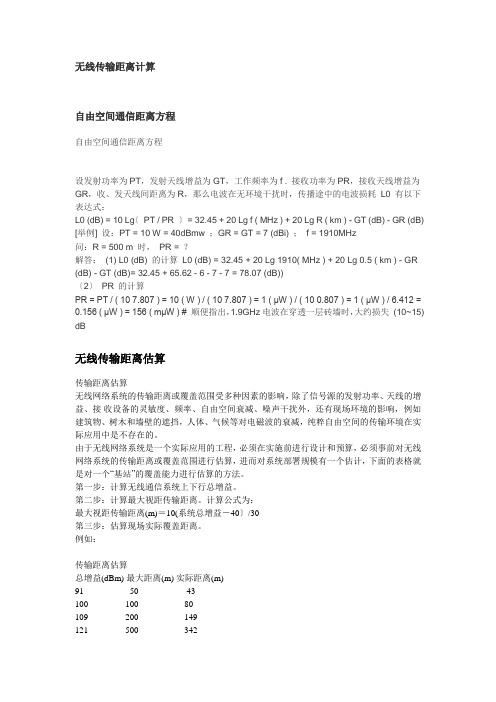

无线传输距离计算自由空间通信距离方程自由空间通信距离方程设发射功率为PT，发射天线增益为GT，工作频率为f . 接收功率为PR，接收天线增益为GR，收、发天线间距离为R，那么电波在无环境干扰时，传播途中的电波损耗L0 有以下表达式：L0 (dB) = 10 Lg〔PT / PR 〕= 32.45 + 20 Lg f ( MHz ) + 20 Lg R ( km ) - GT (dB) - GR (dB) [举例] 设：PT = 10 W = 40dBmw ；GR = GT = 7 (dBi) ；f = 1910MHz问：R = 500 m 时，PR = ？解答：(1) L0 (dB) 的计算L0 (dB) = 32.45 + 20 Lg 1910( MHz ) + 20 Lg 0.5 ( km ) - GR (dB) - GT (dB)= 32.45 + 65.62 - 6 - 7 - 7 = 78.07 (dB))〔2〕PR 的计算PR = PT / ( 10 7.807 ) = 10 ( W ) / ( 10 7.807 ) = 1 ( μW ) / ( 10 0.807 ) = 1 ( μW ) / 6.412 = 0.156 ( μW ) = 156 ( mμW ) # 顺便指出，1.9GHz电波在穿透一层砖墙时，大约损失(10~15) dB无线传输距离估算传输距离估算无线网络系统的传输距离或覆盖范围受多种因素的影响，除了信号源的发射功率、天线的增益、接收设备的灵敏度、频率、自由空间衰减、噪声干扰外，还有现场环境的影响，例如建筑物、树木和墙壁的遮挡，人体、气候等对电磁波的衰减，纯粹自由空间的传输环境在实际应用中是不存在的。

由于无线网络系统是一个实际应用的工程，必须在实施前进行设计和预算，必须事前对无线网络系统的传输距离或覆盖范围进行估算，进而对系统部署规模有一个估计，下面的表格就是对一个“基站”的覆盖能力进行估算的方法。

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = + 20lg d(Km) + 20lg f(MHz)Los=20Lg(4π/c)+20Lg(f(Hz))+20Lg(d(m))=20Lg(4π/3x10^8)+20Lg(f(MHz)x10^6)+20Lg(d(km)x10^3)=20Lg(4π/3)-160+20Lgf+120+20Lgd+60=+20Lgf+20Lgd, d 单位为km，f 单位为MHzLos 是传播损耗，单位为dB，一般车内损耗为8-10dB，馈线损耗8dBd是距离，单位是Kmf是工作频率，单位是MHz例：如果某路径的传播损耗是50dB，发射机的功率是10dB，那末接收机的接收信号电平是-40dB。

下面举例说明一个工作频率为，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

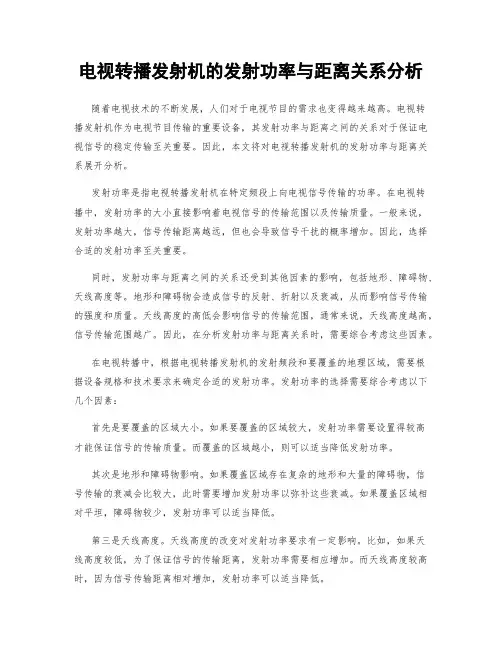

电视转播发射机的发射功率与距离关系分析随着电视技术的不断发展，人们对于电视节目的需求也变得越来越高。

电视转播发射机作为电视节目传输的重要设备，其发射功率与距离之间的关系对于保证电视信号的稳定传输至关重要。

因此，本文将对电视转播发射机的发射功率与距离关系展开分析。

发射功率是指电视转播发射机在特定频段上向电视信号传输的功率。

在电视转播中，发射功率的大小直接影响着电视信号的传输范围以及传输质量。

一般来说，发射功率越大，信号传输距离越远，但也会导致信号干扰的概率增加。

因此，选择合适的发射功率至关重要。

同时，发射功率与距离之间的关系还受到其他因素的影响，包括地形、障碍物、天线高度等。

地形和障碍物会造成信号的反射、折射以及衰减，从而影响信号传输的强度和质量。

天线高度的高低会影响信号的传输范围，通常来说，天线高度越高，信号传输范围越广。

因此，在分析发射功率与距离关系时，需要综合考虑这些因素。

在电视转播中，根据电视转播发射机的发射频段和要覆盖的地理区域，需要根据设备规格和技术要求来确定合适的发射功率。

发射功率的选择需要综合考虑以下几个因素：首先是要覆盖的区域大小。

如果要覆盖的区域较大，发射功率需要设置得较高才能保证信号的传输质量。

而覆盖的区域越小，则可以适当降低发射功率。

其次是地形和障碍物影响。

如果覆盖区域存在复杂的地形和大量的障碍物，信号传输的衰减会比较大，此时需要增加发射功率以弥补这些衰减。

如果覆盖区域相对平坦，障碍物较少，发射功率可以适当降低。

第三是天线高度。

天线高度的改变对发射功率要求有一定影响。

比如，如果天线高度较低，为了保证信号的传输距离，发射功率需要相应增加。

而天线高度较高时，因为信号传输距离相对增加，发射功率可以适当降低。

最后，还需要结合设备规格和技术要求来确定合适的发射功率。

不同型号的电视转播发射机在性能和效率方面可能存在差异，因此需要根据实际情况选择相应的发射功率。

同时，还需要考虑技术标准和规范对于发射功率的要求，以确保电视信号的传输质量达到相关标准。

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los = 32.44 + 20lg d(Km) + 20lg f(MHz)Los 是传播损耗，单位为dBd是距离，单位是Kmf是工作频率，单位是MHz下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1. 由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB2. 由Los、f计算得出d =30公里这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

假定大气、遮挡等造成的损耗为25dB，可以计算得出通信距离为：d =1.7公里结论: 无线传输损耗每增加6dB, 传送距离减小一倍1.2G新频率和老频率对照表，发射功率和天线的传输距离这个要看一些具体参数才可以计算，特别是要用什么传播模型，在城市内900M系统要用Okumura-Hata模式，1800M系统要用COST 231-Hata模式。

无线传输距离和发射功率以及频率的关系功率灵敏度（dBm dBmV dBuV）dBm=10log(Pout/1mW)，其中Pout是以mW为单位的功率值dBmV=20log(Vout /1mV)，其中Vout是以mV为单位的电压值dBuV=20log(Vout /1uV)，其中Vout是以uV为单位的电压值换算关系：Pout＝Vout×Vout/RdBmV=10log(R/0.001)+dBm，R为负载阻抗dBuV=60+dBmV应用举例无线通信距离的计算这里给出自由空间传播时的无线通信距离的计算方法：所谓自由空间传播系指天线周围为无限大真空时的电波传播，它是理想传播条件。

电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射。

通信距离与发射功率、接收灵敏度和工作频率有关。

[Lfs](dB)=32.44+20lgd(km)+20lgf(MHz)式中Lfs为传输损耗，d为传输距离，频率的单位以MHz计算。

由上式可见，自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关，当f或d增大一倍时，［Lfs］将分别增加6dB.下面的公式说明在自由空间下电波传播的损耗Los =32.44 + 20lg d(Km) + 20lg f(MHz)Los是传播损耗，单位为dB，d是距离，单位是Km，f是工作频率，单位是MHz下面举例说明一个工作频率为433.92MHz，发射功率为＋10dBm(10mW)，接收灵敏度为-105dBm的系统在自由空间的传播距离：1.由发射功率+10dBm，接收灵敏度为-105dBmLos = 115dB（10dBm-Los=-105dBm =>Los=115dB）2.由Los、f计算得出d =30公里（Solve[ 115==32.44+20Log10[x]+20Log10[433.92],x]{{x30.945}}）这是理想状况下的传输距离，实际的应用中是会低于该值，这是因为无线通信要受到各种外界因素的影响，如大气、阻挡物、多径等造成的损耗，将上述损耗的参考值计入上式中，即可计算出近似通信距离。

无线传输距离计算Pr(dBm) = Pt(dBm) - Ct(dB) + Gt(dB) - FL(dB) + Gr(dB) - Cr(dB)Pr:接受端灵敏度Pt: 发送端功率Cr: 接收端接头与电缆损耗Ct: 发送端接头与电缆损耗Gr: 接受端天线增益Gt: 发送端天线增益FL: 自由空间损耗FL(dB)=20 lg R (km) +20 lg f (GHz) + 92、44R就是两点之间的距离f就是频率=2、4自由空间通信距离方程自由空间通信距离方程设发射功率为PT,发射天线增益为GT,工作频率为 f 、接收功率为PR,接收天线增益为GR,收、发天线间距离为R,那么电波在无环境干扰时,传播途中的电波损耗L0 有以下表达式:L0 (dB) = 10 Lg( PT / PR ) = 32、45 + 20 Lg f ( MHz ) + 20 Lg R ( km ) - GT (dB) - GR (dB)[举例] 设:PT = 10 W = 40dBmw ;GR = GT = 7 (dBi) ; f = 1910MHz问:R = 500 m 时, PR = ？解答: (1) L0 (dB) 的计算L0 (dB) = 32、45 + 20 Lg 1910( MHz ) + 20 Lg 0、5 ( km ) - GR (dB) - GT (dB)= 32、45 + 65、62 - 6 - 7 - 7 = 78、07 (dB))(2) PR 的计算、、807 ) = 1 ( μW ) / 6 PR = PT / ( 10 7、807 ) = 10 ( W ) / ( 10 7、807 ) = 1 ( μW ) / ( 10 0412 = 0、156 ( μＷ) = 156 ( mμW ) # 顺便指出,1、9GHz电波在穿透一层砖墙时,大约损失(10~15) dB无线传输距离估算传输距离估算无线网络系统的传输距离或覆盖范围受多种因素的影响,除了信号源的发射功率、天线的增益、接收设备的灵敏度、频率、自由空间衰减、噪声干扰外,还有现场环境的影响,例如建筑物、树木与墙壁的遮挡,人体、气候等对电磁波的衰减,纯粹自由空间的传输环境在实际应用中就是不存在的。
