框架填充墙拉结筋的植筋施工方法(新编版)

填充墙砌体拉结筋“植筋法”解析一、工艺原理钢筋混凝土结构柱(墙)施工时不进行拉结筋或其埋件的预埋,在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入(锚固)施工,在墙体拉结筋位置钻孔、注胶柱(墙设计(验收位,设计无要求时,孔深按≥15d考虑,一般采用100mm,孔径按d+2～4mm控制,一般采用10mm。

钻孔时要使用冲击钻垂直于结构表面均匀钻入,以便控制钻孔的垂直。

孔深用冲击钻上顶杆控制,如钻孔时遇到柱(墙)主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,原钻出的未成型废孔用1:1水泥砂浆筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋或混凝土墙体水平筋,根据灰缝大小适当调整钻孔位置,废孔仍采用前面所述方法进行处理。

(3)清孔。

钻孔完成一个结构面后,可进行清孔操作。

清孔的目的是要吹清内粉尘,采用专用毛刷和吹风机(橡皮气囊、手推式气筒或手动、电动吹风机)配合进行。

清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷,清理干净孔内无法达到设计的粘结强度,影响拉结质量,清孔,设计,,出(约10秒种)。

(5)注胶。

根据产品说明书确定具体方法。

一般液体状胶可用手持式自动压力灌浆器进行注胶操作。

拉动拉杆,将配好的植筋胶拌合物吸入内囊,注胶时要注意排除钻孔内的空气,将注胶咀伸入钻好的植筋孔中约8cm左右,推动拉杆使胶料注入孔内,边推拉杆边向孔外拔灌浆器,直至灌浆器注胶咀抽出至离孔口1/3孔深(约3cm左右)时方可停止注胶,以植入拉结筋后胶液略有被挤出为度。

一次配好的植筋胶拌合物注胶完成后,应把套筒、弹簧、拉杆用丙酮清洗干净,以利再用。

“固立特拉结筋用植筋胶”不需用灌浆器注胶,只需将泡好的植筋胶放入待植筋孔内,剂量多少以钢筋植入时微有溢出为准。

(6)植筋。

植筋应在注胶完成后立即进行。

为保证胶体饱满,注胶完成后,将加工缓缓插分种和1筒、手动或电动吹风机)、铁桶或塑料桶(配胶容器),搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。

..住宅楼幢工程关于填充墙拉结筋植筋施工工艺要求对《》填充墙拉结筋植筋施工工艺的要求，施工单位应加强施工管理，确保施工质量。

植筋施工工艺：定位→钻孔→清孔→钢筋除锈→锚固胶配制→植筋→固化、保护→检验1、定位:按设计要求标示植筋钻孔位置、型号，若基材上存在不允许切断受力钢筋，钻孔位置可适当调整。

2、钻：:钻孔宜采用冲击电锤成孔，如遇不可切断钢筋应调整孔位避开，对于JGN-Z高效结构胶，钻孔直径d+4∽8mm，锚固长度15d，均能保证所植钢筋达到屈服直至拔断。

3、清孔：钻孔完毕，孔内粉尘用压缩空气将孔内粉屑吹出，然后用毛刷将孔壁刷净（宜反复进行2次），然后检查孔深、孔径，合格后将孔口临时封闭。

4、钢筋除锈：钢筋锚固长度范围的铁锈应清除干净（新钢筋的青色外皮建议也清除），并打磨出金属光泽。

采用角磨机和钢丝轮片清除速度较快。

5、胶粘剂配制：JGN-Z结构胶（或环氧树脂）为A、B两组份，取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约5-10分钟至色泽均匀（金属灰色）为止。

搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。

搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。

6、植筋：施工人员戴好线手套或皮手套，将配置的锚固胶手撮成条放入孔内，若孔较深可用细钢筋轻微捣实，锚固胶填充量以插入钢筋后有少量料剂溢出为宜。

该锚固胶不流淌，水平孔、倒垂孔也可轻松植筋。

7、固化、保护：JGN-Z型结构胶（或环氧树脂）在常温、低温下均可良好固化，若固化温度25℃左右，4 8小时即可负载使用。

若固化温度5℃左右，72小时可负载使用。

植筋后12小时内不得扰动钢筋，若有较大扰动宜重新植筋。

8、检验：JGN-Z型结构胶（或环氧树脂）力学性能极佳，正常操作即可达到钢筋拔断而锚固端无损。

检验单位应有相应资质。

二00五年十月十二日。

让知识带有温度。

钢筋混凝土框架植筋法安装拉结筋施工工艺讲解钢筋混凝土框架植筋法安装拉结筋工法钢筋混凝土框架结构填充围护墙中的砌体拉结筋，多年来向来沿用在柱上予埋铁件或设置钢筋箍，造成后焊的钢筋位置不精确、铁件遗漏、焊接不牢固等问题，影响了工期和砌体拉结质量，是长久没能解决的技术难题之一。

一、工法特点：1、采纳电锤钻孔并向砼孔内注入成品结构胶，将钢筋植入砼孔内，固化后，抗拉强度高，位置精确。

2、操作简便，勿须大型设备和高技术工人。

3、工艺容易、造价低、工效高、质量牢靠。

二、适用范围：本办法适用于用建造结构胶胶粘的办法向钢筋混凝土中安装拉结筋，钢筋直径≤ф6.5mm的各类钢筋。

三、工艺原理：利用结构胶将拉结筋植入砼体内，使拉结筋与砼体牢固联结，以增加框架与墙体的整体性，达到约束墙体变形裂缝的功能。

四、工艺流程与操作要点：成孔→清理孔→钢筋处理→调制胶→灌胶→植入钢筋→钢筋定位及密封处理。

第1页/共3页千里之行，始于足下1、成孔：采纳电锤钻孔的形成，孔径ф10mm，孔深≥80mm2、清理孔：将孔内的砼粉尘清理整洁，可采纳高压空气，风扑，毛刷等方式，但不得带进油污。

3、钢筋处理：为了加强钢筋粘接锚固性能，需将圆钢筋的锚固部分顶端打成扁形，并举行除锈处理。

4、调制胶：采纳A、B双组份的结构胶，在现场调制。

对A、B 组份的胶按2：1比例称量。

称量前应将A、B组份分离搅匀，和胶时注重和胶工具的专用性，取A、B组份时应用不同的工具。

搅拌时也应有专用的工具。

计量误差不超过1%。

冬季施工时将胶适当加热，以不超过40℃为宜。

5、灌胶：采纳专用的打胶工具举行灌胶，打胶时将打胶管深化孔底，然后旋转打胶工具。

此时打胶工具会在孔内胶的压力下自动退出，至合适深处（以胶注满孔深2/3左右为宜）停止旋转打胶工具并将其取出。

6、植入钢筋：灌胶完成后快速植入钢筋，钢筋采纳边旋转边插入的方式至孔底，在插入的同时按住密封油毡，防止胶液流出。

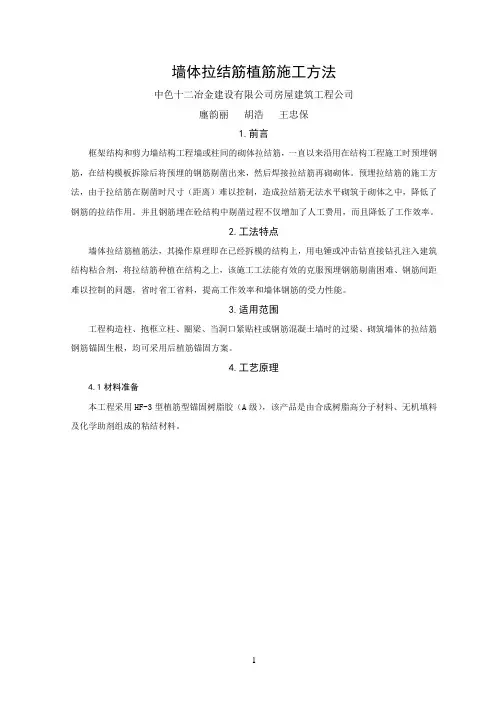

墙体拉结筋植筋施工方法中色十二冶金建设有限公司房屋建筑工程公司廛韵丽胡浩王忠保1.前言框架结构和剪力墙结构工程墙或柱间的砌体拉结筋，一直以来沿用在结构工程施工时预埋钢筋，在结构模板拆除后将预埋的钢筋剔凿出来，然后焊接拉结筋再砌砌体。

预埋拉结筋的施工方法，由于拉结筋在剔凿时尺寸（距离）难以控制，造成拉结筋无法水平砌筑于砌体之中，降低了钢筋的拉结作用。

并且钢筋埋在砼结构中剔凿过程不仅增加了人工费用，而且降低了工作效率。

2.工法特点墙体拉结筋植筋法，其操作原理即在已经拆模的结构上，用电锤或冲击钻直接钻孔注入建筑结构粘合剂，将拉结筋种植在结构之上，该施工工法能有效的克服预埋钢筋剔凿困难、钢筋间距难以控制的问题，省时省工省料，提高工作效率和墙体钢筋的受力性能。

3.适用范围工程构造柱、抱框立柱、圈梁、当洞口紧贴柱或钢筋混凝土墙时的过梁、砌筑墙体的拉结筋钢筋锚固生根，均可采用后植筋锚固方案。

4.工艺原理4.1材料准备本工程采用HF-3型植筋型锚固树脂胶（A级），该产品是由合成树脂高分子材料、无机填料及化学助剂组成的粘结材料。

该产品特点及技术性能如下：4.1.1产品特点：1.可在负温下（-10°）施工，承载快、粘结力大、抗疲劳、耐老化（50年）、抗震动。

2.施工方便，水平、顶孔均易施工并能保证孔内充满胶。

3.锚固效果佳，成本低。

4.凝胶时间（10-120min）。

4.1.2产品性能：1.抗压强度：≥60Mpa。

2.抗弯强度：≥50Mpa。

3.金属粘结抗剪强度：≥16Mpa。

4.抗冻融性能：50次循环后强度不降低。

5.环保性能：符合《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2001标准要求。

4.1.3植筋参数设计：本工程植筋全部采用HF-3型植筋型锚固树脂胶（A级），该植筋胶约束拉拔条件下带肋钢筋与混凝土的粘结强度≥11MPa。

植筋基本锚固深度和单根植筋锚固的承载力计算如下：1.植筋基本锚固深度Ls=0.2a spt df y/f bd式中：a spt-为防止混凝土劈裂引用的计算系数，查下表取值1.0d-钢筋直径，f y-钢筋抗拉强度设计值，fy=300N/mm2f bd-植筋用胶粘剂的粘结强度设计值，查下表取值2.单根植筋锚固的承载力N tb= fy*A s式中：f y-钢筋抗拉强度设计值，fy=300N/mm2A s-钢筋截面面积具体的锚固参数见表4.5.1-1所示：表4.5.1-1 各类型钢筋锚固参数表序号钢筋直径（d）钻孔深度（L）钻孔直径（D）理论用胶量（g）1 6.5 115 8 152 8 141 10 253 10 175 12 404 12 212 14 505 14 247 16 100注：本产品胶用于C30以上混凝土均可。

墙体填充植筋专项施工方案
一、施工准备
在进行墙体填充植筋的施工之前，需做好以下准备工作：
1.清理施工现场，确保工作区域整洁。

2.准备植筋所需的材料和工具，包括钢筋、混凝土、打孔机、植筋槽模
具等。

3.确认施工方案和设计图纸，保证施工符合要求。

二、植筋工艺流程
1. 划定植筋位置
根据设计要求，在墙体上标明植筋的位置和数量，确保植筋的布置符合规范。

2. 打孔处理
使用打孔机在墙体上开孔，确保孔的位置准确、孔径符合要求。

3. 安装植筋
将预先加工好的钢筋安装到墙体上的孔中，保证植筋的长度和位置正确。

4. 浇筑混凝土
在植筋孔中浇筑混凝土，填满孔洞并确保植筋牢固固定。

三、施工注意事项
1.在进行施工前，保证施工人员具备相关植筋工艺的技能和经验。

2.严格按照设计要求和方案进行施工，避免出现错误。

3.植筋工程完成后，进行质量检查，确保植筋牢固且位置准确。

四、施工质量控制
1.对植筋工程进行过程检查，确保每个环节的质量符合要求。

2.施工完成后，进行验收，保证植筋工程达到设计要求。

填充墙植筋专项施工方案的施工过程需要严格遵循相关要求和流程，确保施工质量稳定可靠。

框剪结构填充墙后植拉结筋的要求一、拉结筋的间距依据标准图集12G614-1《砌体填充墙结构构造》总说明第5.4.1条规定：“填充墙应沿框架柱全高500~600mm设2Φ6拉结筋（墙厚大于240mm时，宜设3Φ6拉结筋），拉结筋的长度从框架柱面算起不小于400mm,且端头有180度的弯钩。

二、拉结筋的植筋方法（一）工艺原理：利用结构胶将拉结筋植入砼体内，使拉结筋与砼体牢固联结，以增强框架与墙体的整体性，达到约束墙体变形裂缝的功能。

（二）工艺流程与操作要点：成孔→清理孔→钢筋处理→调制胶→灌胶→植入钢筋→钢筋定位及密封处理。

1、成孔：采用电锤钻孔的形成，孔径大于植筋3mm，孔深≥80mm2、清理孔：将孔内的砼粉尘清理干净，可采用高压空气，风扑，毛刷等方式，但不得带进油污。

3、钢筋处理：为了加强钢筋粘接锚固性能，需将圆钢筋的锚固部分顶端打成扁形，并进行除锈处理。

4、调制胶：采用A、B双组份的结构胶，在现场调制。

对A、B组份的胶按2：1比例称量。

称量前应将A、B组份分别搅匀，和胶时注意和胶工具的专用性，取A、B组份时应用不同的工具。

搅拌时也应有专用的工具。

计量误差不超过1%。

冬季施工时将胶适当加热，以不超过40℃为宜。

5、灌胶：采用专用的打胶工具进行灌胶，打胶时将打胶管深入孔底，然后旋转打胶工具。

此时打胶工具会在孔内胶的压力下自动退出，至合适深处（以胶注满孔深2/3左右为宜）停止旋转打胶工具并将其取出。

6、植入钢筋：灌胶完成后迅速植入钢筋，钢筋采用边旋转边插入的方式至孔底，在插入的同时按住密封油毡，防止胶液流出。

7、钢筋定位及密封处理：钢筋在植入的过程中，位置会有所偏转，胶液也会有流淌，批量植筋完成后应进行检查，将流淌的胶重新填回，同时对偏转的钢筋进行定位处理，胶固化后再进行钢筋的定位处理。

三、植筋拉拔取样、试验、拉力计算方法（一）试验取样依据：依据JGJ145-2004《混凝土结构后锚固技术规程》附录A第2.2条规定所植钢筋应按“同规格、同型号、基本相同部位组成一个检验批，抽取数量按每批总数的1%计算，且不少于3根。

钢筋混凝土结构填充墙后植入拉结筋施工工法浙江国泰建设集团有限公司、方远建设集团股份有限公司、浙江海滨建设集团有限公司刘远明、洪昌华、蒋金荣、徐润胜、朱灿坤1.前言在以往的施工中，砌体工程拉结筋大多采用在钢筋混凝土柱（墙）上预埋的做法。

此法质量通病较多，主要是预埋位置不准确、拆模困难等。

近几年来，随着植筋工艺的推广，使砌体工程拉结筋的后植筋工艺成为可能，较好的解决了预埋法的质量通病。

根据对现场经验的总结，结合当前植筋胶料的资源现状，特编制本工法，以利规范操作、推广使用。

2.工法特点砌体工程结拉筋植筋是在已经拆除模板的钢筋混凝土柱（墙）上钻孔，给孔内注入植筋浆料，而后再将结拉钢筋锚入孔内的工艺。

钻孔位置可以根据已弹好的墙体中心线、已确定的楼（地）面找平层厚度和砌体灰缝来决定。

所以，植筋位置准确，操作方法简便，省工省料、易于推广。

3.适用范围本工法适用于框架结构填充墙砌筑施工前拉结筋的留置。

可广泛用于标准砖、多孔砖、空心砖和各种砌块组砌的的填充墙与强度等级≥C20钢筋混凝土墙/柱间的拉结。

鉴于植筋胶料为有机合成材料，施工时的环境温度应在-5℃～＋40℃之间，具体应以植筋胶料使用说明书规定的温度范围为准。

4.工艺原理4.1框架结构的填充墙无论采用何种材料砌筑，在钢筋混凝土柱（墙）与砌体之间的通缝是事实存在的。

作为围护结构的砌体本身是不承重的，要实现围护作用，就必须与作为承重结构的钢筋混凝土柱（墙）之间有可靠地连接。

设置拉结钢筋就是保证可靠连接的构造措施。

砌体工程拉结筋的植筋胶料与广义上的植筋胶料有所不同，后者多指在已有钢筋混凝土构件（或坚硬岩基层）表面植入梁/板受力钢筋，其抗拔强度必须满足设计特定要求。

而砌体工程拉结筋多应用于框架（剪力墙）结构的围护墙，拉结筋一端植入已有钢筋混凝土柱/墙内，另一端则被砌筑砂浆所握裹。

其作用是解决砌筑材料与已有钢筋混凝土柱/墙间因事实通缝而形成的隔离，使钢筋混凝土柱/墙与围护砌体共同作用，以起到抵抗地震、强风等水平荷载的作用。

墙体拉结筋植筋施工工法一、工法介绍框架结构和剪力墙结构工程墙或柱间的后砌墙的拉结筋，一直以来沿用在结构工程施工时予埋钢筋或型钢埋件，在结构模板拆除后将钢筋埋件剔凿出来，焊接拉结筋再砌砖墙，特别是予埋拉结筋，由于尺寸（间距）难以控制以及钢筋埋在砼中剔凿费工，造成拉结筋无法水平砌筑于砌体之中，拉结作用降低。

采用墙体拉结筋植筋法，其操作原理即在已拆摸的结构上，用冲击电钻直接钻孔注入AC或JGV型建筑结构粘合剂，将拉结筋种植于结构之上，它能有效地克服剔凿困难，钢筋间距难以控制的难题，省时省工省料，提高工作效率和墙体钢筋的受力性能。

二、施工准备1、材料准备购入AC、JGV结构胶。

其技术参数见下表：AC、JGN粘合剂的特点：A、高能复发性、不流淌、不沉淀、用量小B、可在潮湿的砼表面使用C、在高湿度的条件下也可以固化D、施工工艺简单，施工期短E、植筋效果可靠F、不易燃，毒性小2、工具准备搅拌用的容器、灰刀、计量器、冲击电钻、刷子、气泵或吸气管等。

3、作业条件准备结构模板已经拆模并清理干净。

三、操作工艺流程画线→成孔→清孔→钢筋处理→配胶→填胶→植筋→清场1、画线在已拆除模板的结构墙或柱上，按照墙体尺寸和钢筋设计间距（通常为500mm）画出需要植筋的位置。

2、成孔按照设计要求钻取植筋孔，深度一般为所植筋直径的15倍，但不小于100mm，孔径应大于钢筋直径的4~6mm（Φ6钢筋可用10mm钻头钻孔）。

由于成孔时，水平垂直方向均可能有结构钢筋，可稍将成孔位置位移一个钢筋直径即可得到保证。

3、清孔用钢丝刷、气泵、棉丝等工具清除孔内粉末、泥灰。

4、钢筋处理按照图纸设计的钢筋长度+端部弯勾部分+伸入孔内尺寸进行下料，伸入孔内部分必须干净无锈蚀、无污染。

5、配胶该结构胶由两种组分组成，把甲乙组分分别搅拌，按照4：1重量比例倒入容器中，搅拌均匀呈灰色。

根据施工温度以及被植筋数量调配胶量，每次考虑在20分钟内能用完，不可多搅，以防在规定时间内用不完造成浪费。

填充墙砌体拉结筋植筋法施工工法概述填充墙砌体拉结筋植筋法，是一种常用于建筑砌体结构中的施工工法。

通过拉结筋和植筋的方法，提高砌体结构的抗震性能和整体强度。

本文将详细介绍该施工工法的步骤、材料和注意事项等内容。

一、施工步骤1. 砌墙准备：首先，根据设计要求对施工现场进行准备。

清理施工区域，确保基础平整稳固。

将水平线和垂直线测出，并在墙体上进行标记。

2. 钢筋预埋：在砌墙的位置上预留横向和纵向的钢筋筋距孔，并根据设计要求，选择适当的拉结筋和植筋。

然后，将钢筋按要求埋入墙体中。

3. 砌筑砌体：按照砌墙的标准施工工艺，将砖块或其他砌体材料一层一层地砌起来。

在砌筑过程中，要注意保持墙体的垂直和水平，确保砌体的质量。

4. 拉结筋：在砌墙完成后，开始拉结筋。

首先，在墙体表面钻孔，并将拉结筋穿过孔洞，确保拉结筋延伸到另一侧的墙体上。

根据设计要求，使用螺栓或其他连接件固定拉结筋。

5. 植筋：在拉结筋固定后，进行植筋。

将植筋设备安装在墙体上，并按照设计要求将植筋与拉结筋连接起来。

植筋要保证与拉结筋的连接牢固可靠，提高整体结构的抗震能力。

6. 后续施工：拉结筋和植筋完成后，根据需要进行后续施工。

例如，在墙体表面进行抹灰、涂料或其他装饰材料的施工。

二、材料准备1. 砌体材料：根据设计要求，选择适当的砖块或其他砌体材料。

确保砌体材料的质量良好，符合相关的标准。

2. 钢筋材料：选择适当的钢筋材料，例如螺纹钢筋等。

根据设计要求，选择适当规格和长度的钢筋。

3. 拉结筋和植筋材料：选择适当的拉结筋和植筋材料。

确保材料的质量可靠，具备良好的抗拉性能和耐腐蚀性能。

4. 植筋设备：选择适当的植筋设备，例如植筋机。

确保设备的质量可靠，能够满足植筋的施工要求。

三、注意事项1. 严格按照设计要求进行施工，确保砌体结构的质量和安全性。

2. 施工过程中，要保持墙体的垂直和水平，确保砌体的整体质量。

3. 在拉结筋和植筋的过程中，要保证连接的牢固性和可靠性，以提高整体结构的抗震能力。

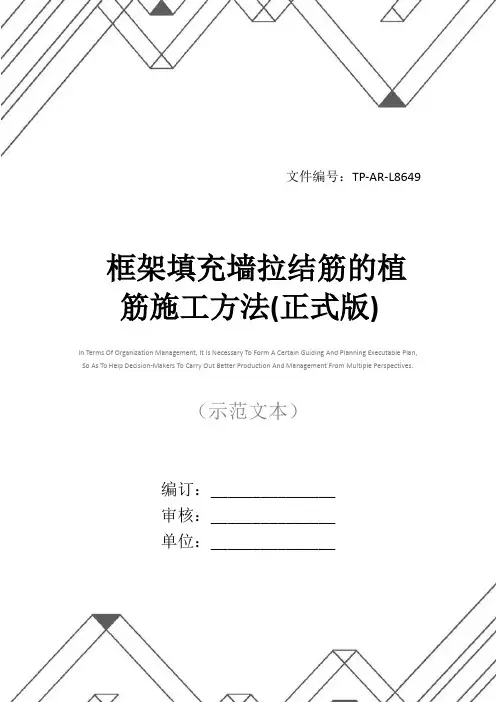

文件编号：TP-AR-L8649In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________框架填充墙拉结筋的植筋施工方法(正式版)框架填充墙拉结筋的植筋施工方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一些施工单位在框架填充墙拉结筋的施工中采用后植法施工，即将拉结筋用化学锚固剂植入框架柱中，方法是：在混凝土柱上打孔——注入锚固剂——将拉结筋插入孔内。

从表面看施工方法既保证了拉结筋的准确位置，又方便了施工，是一种理想的施工方法，但是我们冷静地思考后会发现在以下几个方面的问题：1、抗震设计规范中规定填充墙的拉结筋应从框架混凝土柱“预留”出，一些标准图集中标注的拉结筋是从混凝土柱、墙中预埋出，其目的就是要确保拉结筋与柱的可靠拉结。

平常情况下，拉结筋在整个结构体系中所起的作用不像框架柱、梁受力筋那么明显、主动，但当地震出现时，它对填充墙的案例性就将直至至关重要作用，纯然是一受力筋，因此这种植筋方法一定要有成熟的设计依据、可靠的锚固材料、完善的施工措施做保证。

2、目前使用的一些化学锚固剂主要是环氧树脂一类，其脆性较强，当其受外力挠动后易变酥，大大降低它与混凝土及钢筋的粘结力。

框架结构填充墙后植拉结筋施工方案一、适用范围：本施工方法适用于框架结构，短肢剪力墙结构中主体结构与填充墙之间的拉结筋施工。

二、施工工艺：工艺流程，化学植筋的施工须应按照定位放线→钻孔→清孔→钢筋除锈→锚固筋配制→植筋→固化、保护→检测。

1、放线定位：根据图纸尺寸在需要砌筑砖墙的位置及砌块排砖图放出植筋定位线，孔位放线要避开原结构内主筋，以免损伤原结构钢筋，放线要准确按照设计图纸要求施工，在原结构与图纸不符时，要做好记录并通知设计人员，以便更改或提出建议，如有特殊应根据现场情况做适当的调整。

2、成孔：在标明位置上用手提式电钻或台式钻机将孔打到设计要求深度，钢筋植入深一般为15D（所植钢筋直径）植入钢筋直径不同，钻孔直径也不同，钢筋直径与钻孔直径相互关系因植筋剂不同亦不同，一般为钢筋直径加6MM。

3、清孔：钻孔完毕，检查孔深，孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷，棉布将孔壁刷净，再次压缩客气吹孔，应反复进行3-5次，直至孔内无灰尘碎屑，将孔口临时封闭。

若有废孔，清净后用植筋胶填实；钻孔内应保持干燥，清孔工作应派专人负责；孔径、孔深、清孔必须由建设、监理、施工单位相关技术人员全数进行检查验收。

4、钢筋：钢材锚固长度范围的铁锈，油污应清除干净（新钢筋的青色氧化外皮也应除去）,并打磨出金属光泽，可采用角磨机和钢丝轮片。

5、锚固筋配置：锚固胶应有质量证明文件，并按锚固胶说明书进行配置。

垂直孔植筋将胶直接流，捣进孔中即可；水平孔植筋可用Φ6细钢筋配合托胶板（干净木板）往孔内捣胶；也可让施工人员戴好皮手套，将配好的胶成团塞，捣入孔内；钢筋可采用旋转式或手锤击打方式入孔；手锤击打时，一手应扶住钢筋，以避免回弹；锚固胶填充量应保持插入钢筋后周边少许胶溢出；实施注、投锚固胶必须均匀、饱满，这是确保后置墙体拉结筋质量的关键；监理单位应实施旁站。

6、植筋固化保护：植筋胶有一个固化过程，植筋后夏季12小时内（冬季24小时内）不得扰动钢筋，若有较大扰动宜重新植。

填充墙拉接筋采用化学植筋施工工法化学植筋技术早期主要用于结构加固、补强等工程，或由于前期没有预留插筋而不得已采取的技术措施，且施工成本费用较高，应用不是很普遍。

随着化学工业的发展，以及化学植筋技术的推广普及，施工成本费用大大降低，现在化学植筋广泛的应用在房屋建筑工程中。

我公司温州分公司在2002年以来温州解放南路28#地块商住楼工程、温州同人花园Ⅲ标段工程、乐清市虹桥皇家维也纳花园工程等填充墙拉接筋均采用后期化学植筋代替前期预埋拉接筋，取得了良好的效果。

一、工法特点在房屋建筑工程中采用后期化学植筋技术安装拉接筋具有以下特点：（一）、由于主体施工时不需要在模板上钻孔插筋，减少了混凝土漏浆，保证混凝土表面浇筑质量美观。

（二）、由于化学植筋是在主体框架结构施工完成后进行，可以通过在框架柱上标记拉接筋位置后进行准确定位植筋，确保拉接筋位置准确无误。

并且不存在漏埋现象。

（三）、采用化学植筋技术安装拉接筋比传统预埋拉接筋后再焊接接长施工进度快。

（四）、化学植筋工序简单，操作简便，质量容易控制。

二、适用范围化学植筋技术适用范围很广，早期主要用于结构加固、补强等工程，或由于前期没有预留插筋而不得已采取的技术措施。

随着化学工业的发展，以及化学植筋技术的推广普及，施工成本费用大大降低，现在化学植筋广泛的应用在房屋建筑工程中，如玻璃幕墙、石材幕墙、栏杆、扶手等后置预埋件安装，填充墙的拉接筋安装等。

三、工艺原理待建筑物主体结构施工完成后，在建筑物框架柱或剪力墙上根据填充墙位置标记好拉接筋的位置，用电钻根据标记的位置钻孔，将孔内垃圾、灰尘等清理干净，然后用植筋胶进行植筋，并现场做抗拉拔试验且合格后，即可开始砌筑填充墙。

该胶抗拉伸、剪切强度高，耐老化、耐疲劳性能优良，负载位移特性卓越，通过粘结与锁键作用，达到如同预埋效果。

该胶所需钻孔孔径小，竖直孔、水平孔、倒垂孔均可轻松植筋。

通常拉接筋钻孔直径d+4mm，锚固长度15d，所植钢筋锚固力值（抗拉拔试验结果证明）一般即大于母材抗拉屈服值。

框架填充墙拉结筋的植筋施工方法作者：田原来源：《装饰装修天地》2017年第19期摘要：目前，在许多城市中，政府已明令禁止实心粘土砖的生产，这标志着砖混结构建筑即将退出历史舞台。

框架、框剪、剪力墙结构建筑越来越多。

钢筋混凝土柱（墙）与填充墙的有效拉结是多年来困扰施工单位的难题之一，因此，便成为施工单位的重要研究课题。

应用“植筋法”进行填充墙拉结筋的施工，效果良好。

填充墙拉结筋的“植筋法”施工，以其施工操作简易，拉结质量可靠，位置设置准确，有一定的社会效益和经济效益，应用范围越来越广泛。

关键词：填充墙体；“植筋法”；施工方法1 特点（1）“植筋法”施工填充墙拉结筋，拉结筋定位准确，方便墙体砌筑。

不直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，而且可以按砌块模数进行位置设置，与预埋方法比较，不需模板钻孔穿筋，而且避免了因混凝土施工时，由于振捣等原因而造成的预埋埋件位置不准确，拉结筋施工时剔凿过深或面积过大，影响主筋保护层和削弱混凝土结构断面尺寸等问题。

（2）“植筋法”施工拉结筋，不用为寻找焊接拉结筋的埋件而剔凿混凝土，可以保证混凝土结构表面观感质量，做到文明施工。

（3）与传统工艺相比，“植筋法”施工填充墙拉结筋，施工操作简便，拉结质量可靠，速度快、效率高；应用这种方法，可以减化施工工序，减轻工人的劳动强度，而且对工人的操作技术水平要求不高，还能有效地解决拉结筋与水平灰缝位置相一致的问题，有着广泛的发展前景。

2工艺原理钢筋混凝土结构柱（墙）施工时不进行拉结筋或其埋件的预埋，在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入（锚固）施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，从而减轻对原结构构件的损伤，并保证拉结筋根据砌块模数确定的正确位置。

使设计（或构造）拉结筋与原结构柱（墙）混凝土的粘拉强度达到设计（或规范）要求，拉结筋上的拉力通过化学粘拉剂向混凝土柱（墙）中传递。

墙体工程墙体拉结筋做法
本工程的砌体墙与构造柱、框架柱、剪力墙等要形成有效拉结，蒸压加气混凝土砌块可采用植筋拉结或L型专用连接件连接。

植筋拉结
(1) 植筋工具
植筋需采用专用设备，包括钻机、钻头、清孔刷、吹风筒（或吹风机）、注射器等，以保证质量。

(2) 植筋施工方法
钻孔→清孔→填胶粘剂→植筋→凝胶
1) 钻孔使用配套冲击电钻，钻孔时，孔洞间距及孔深度应满足要求；
2) 清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，注意不能用水冲洗；
3) 使用植筋注射器从孔底向外均匀的把适量的胶粘剂填入孔内，注意勿将空气封入孔内；
4) 按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出；
5) 将钢筋外露端固定在模架上，使其不受外力，直至凝结，并有专人进行保护；
(3) 注意事项
1)蒸压加气混凝土砌块填充墙植筋间距不大于600mm，植筋间距应符合砌块模数；
2) 植筋深度：15d；
3) 必须现场经过拉拔试验合格后方可大面积施工。

4) 沿框架柱或剪力墙全高设置2Ф6（墙厚大于240mm时为3Ф6）拉结筋在抗震去沿墙全长贯通设置，其余区域一般要根据实际情况去设置，比较长的墙都是按露出1000mm，有的只是很短墙垛，就按照墙垛的长度来下料，最好露出的部分要比墙垛短20mm，末端弯钩50mm。

5) 薄灰法施工的蒸压加气混凝土砌块砌体采用植筋拉结时，拉结筋应放在砌块表面设置的沟槽内。

填充墙拉结筋“植筋法”施工方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制XX安置房、公租房工程砌体填充墙拉结筋“植筋法” XX专项施工方案二〇一一年十月建筑集团总公司目录1编制说明 (1)1.1编制目的 (1)1.2编制原则 (1)1.3编制依据 (1)2工程概况 (2)2.1设计概况 (2)2.2参建单位概况： (2)3施工安排 (2)3.1施工目标 (2)3.2施工顺序及流水段 (3)3.3施工进度安排 (3)4施工准备与资源配置计划 (3)4.1技术准备 (3)4.2现场准备 (3)4.3劳动力配置计划 (3)4.4机械、设备配置计划 (4)4.5主要材料和物资配置计划 (4)5植筋施工方法及工艺要求 (4)5.1植筋施工方法 (4)5.1.1植筋原理 (4)5.1.2植筋的主要特点 (5)5.1.3填充墙砌体拉结筋植筋设计要求 (5)5.1.4影响植筋的主要因素 (7)5.1.5施工中应注意的问题 (7)5.1.6植筋胶合材料的性能及应用优点 (8)5.2主要施工工艺 (8)5.2.1工艺流程 (8)5.2.2植筋施工操作要点 (8)6质量管理措施 (9)6.1质量要求及标准 (9)6.2质量保证措施 (9)7安全文明施工保证措施 (10)7.1安全施工管理措施 (10)7.2文明施工管理措施 (10)8环境保护措施 (10)9植筋质量检查与验收 (11)1编制说明1.1编制目的为使本工程填充墙砌体拉结钢筋后植入（锚固）施工，做到技术可靠、安全使用、经济合理、确保质量，编制本方案指导现场植筋施工。

1.2编制原则1、贯彻落实各项建设方针、政策、法规和规程，遵守合理的施工顺序，做好施工前的各项准备工作。

2、根据工程实际情况和设计要求，结合有关文件等，以施工可行性、按期保质为前提，进行本方案的编制。

3、严格执行国家安全生产及劳动保护法规，加强文明施工及环境保护管理，确保安全文明施工。

框架填充墙拉结筋的植筋施工方法作者：李莹来源：《消费导刊》2018年第05期摘要：现如今，伴随我国经济的快速发展，城市建设的脚步日益加快，建筑行业做出了很大的贡献，在城市化进程中，建筑是重要组成部分。

在建造新楼之时，最先考虑到的就是框架填充墙如何更加牢固保证居民能够有质量的居住。

新建的框架填充结构的墙体在墙体连接方面都存在一定缺陷和漏洞。

关键词：建筑施工植筋工艺框架填充预埋目前我国建筑行业迅猛发展，在各城市中不难发现建筑业的兴盛，在楼体建造、等方面都有着特殊的制造工艺。

在墙体部分，传统的手法是采用预埋钢筋的方式，但不难发现传统的预埋手段结合铁件并不能解决墙体是否稳固这一问题，还会出现膨胀栓难以达到锚固力的强度标准，而且在施工时会存在一定弊端，比如施工点的定位总会出现偏差、工艺复杂、脱膜时间长，安全性不稳定、劳动效率低等因素，这就衍生出了拉结筋植入框架填充墙的方法。

一、浅析拉结筋植筋技术的工作原理通常在结构混凝土柱墙时要留出拉接结筋位置采用手提式或台式钻机成孔，然后将钢筋埋入孔道内，与此同时用将一定比例的结构胶填充进孔道中，后期进行定期维护就能够使墙体更为结实牢固。

这种拉结筋植入的方式就具备了坚实牢固，胶体黏着度高，对人体危害小，造价低廉等优点。

就拉结筋植入而言是需要有一定操作流程的，从选材到运用都要严格遵守标准来实施。

二、施工的工作流程1.根据图纸在墙体做出具体定位，严格用尺具来控制，找准定位并通知相关技术人员做记录，监督施工，及时做出相应调整。

2.使用钻孔机或手提式电钻进行穿孔，孔深要有定量的数据支撑，不能盲目钻孔，植筋深度一般控制在15d。

3.清理已经钻好的孔，根据不同的需要将孔洞分为湿润和干燥，干燥的孔洞切勿沾上水分，以防垮塌；湿润的空洞不必留有可见的水滴，将棉丝填入保证孔洞湿润不进杂质。

4.须植入的钢筋要做好分类，提前检测好，新的包装通常带有润滑油机以防生锈，但这部分油渍要用棉丝蘸少许专用清洗剂擦去；部分生锈的钢筋也属不合格，因此要用钢丝球、角磨机等工具打磨掉生锈的部分，这就准备好了所需的钢筋，5.做好胶具的准备，在框架填充墙内打入胶体，特定的锚固胶要按照比例均匀搅开保证质量。
