高中物理 6电阻定律导学案 新人教版选修3-1

2.6 导体的电阻（1）实验探究教师：（多媒体展示）实验目的：探究导体的电阻R与导体的长度l、横截面积S、材料之间的关系实验方法：控制变量法实验过程：长度l、横截面积S、电阻R的测量及方法长度l：用mm刻度尺测；横截面积S：游标卡尺、螺旋测微器或用累积法测直径；电阻R：伏安法。

回顾伏安法测电阻的实验，注意两点，滑动变阻器的接法和电流变的接法选择。

请学生回顾伏安法测电阻的实验电路，并请一位同学把电路图画到黑板上，并及时指出存在的不足和问题，及时评价。

教师：我们本节需要把每一和电阻丝的长度，横截面积，都测量出来吗？学生：不需要。

教师：我们本节课定量研究导体的电阻和长度，横截面积以及材料之间的关系，并且猜想导体的电阻可能和长度成正比，和横截面积成反比关系，因此，我们做一个对比试验就可以达到目的，请同学们看下面的电路图：a 和b ：横截面积、长度相同，长度l之比为1:2a 和c ：材料、长度相同，横截面积S之比为1:2a 和d ：长度、横截面积相同，材料不同①研究导体电阻与导体长度的关系教师：用电压表分别测量a、b两端的电压，根据串联电路特征，电压之比就是电阻之比②研究导体电阻与导体横截面积的关系教师：分别测量a、c两端的电压，电压之比为电阻之比，从而得出电阻和横截面积的关系③研究导体的电阻与导体材料的关系教师：分别测量a、d两端电压，得出电阻和材料的关系学生展示实验结果和结论结论：导体电阻和长度成正比，与横截面积成反比，还和导体的材料有关（2）理论探究1.理论探究导体的电阻R与长度l的关系2.理论探究导体的电阻R与横截面积S的关系3.实验探究导体的电阻R与材料的关系学生根据串并联电路的总电阻的计算方法，串联电阻相当于增加了导体的长度，并联电阻相当于增大了导体的横截面积。

学生：假设有N个阻值相同的电阻，串联起来接入电路，总电阻是原来的N倍，导体总长度也是原来的N倍，可见，导体的电阻和长度成正比；学生：N个阻值相同的电阻，每个电阻横截面积都为S，并联接入电路，总电阻是原来的N分之一，而横截面积是原来的N倍，可见电阻与导线的横截面积成反比；学生：刚才的实验中，不同材料，相同的长度，相同的横截面积，导体的电阻不同，可见导体的电阻还和材料有关。

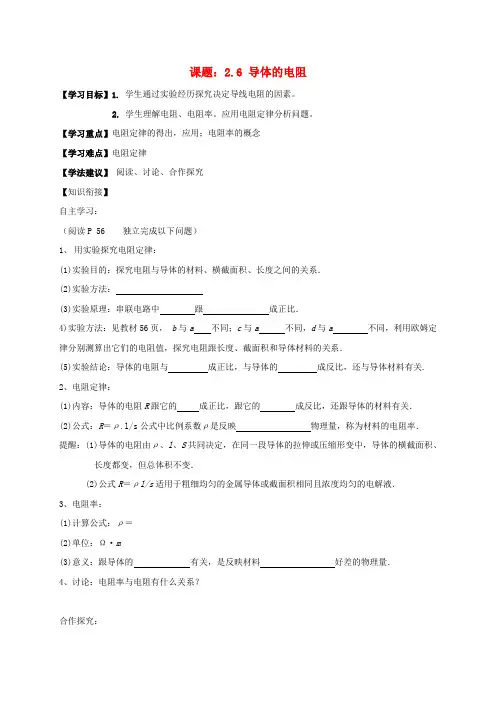

课题：2.6 导体的电阻【学习目标】1.学生通过实验经历探究决定导线电阻的因素。

2.学生理解电阻、电阻率。

应用电阻定律分析问题。

【学习重点】电阻定律的得出，应用；电阻率的概念【学习难点】电阻定律【学法建议】阅读、讨论、合作探究【知识衔接】自主学习：（阅读P 56 独立完成以下问题）1、用实验探究电阻定律：(1)实验目的：探究电阻与导体的材料、横截面积、长度之间的关系．(2)实验方法：(3)实验原理：串联电路中跟成正比．4)实验方法：见教材56页， b与a不同；c与a不同，d与a不同，利用欧姆定律分别测算出它们的电阻值，探究电阻跟长度、截面积和导体材料的关系．(5)实验结论：导体的电阻与成正比，与导体的成反比，还与导体材料有关.2、电阻定律：(1)内容：导体的电阻R跟它的成正比，跟它的成反比，还跟导体的材料有关．(2)公式：R＝ρ.l/s公式中比例系数ρ是反映物理量，称为材料的电阻率．提醒：(1)导体的电阻由ρ、l、S共同决定，在同一段导体的拉伸或压缩形变中，导体的横截面积、长度都变，但总体积不变．(2)公式R＝ρl/s适用于粗细均匀的金属导体或截面积相同且浓度均匀的电解液．3、电阻率：(1)计算公式：ρ＝(2)单位：Ω·m(3)意义：跟导体的有关，是反映材料好差的物理量．4、讨论：电阻率与电阻有什么关系？合作探究：1．1.根据电阻定律，电阻率L RS =ρ对于温度一定的某种金属来说，它的电阻率( ) A.跟导线的电阻成正比B.跟导线的横截面积成正比C.跟导线的长度成反比D.由所用金属材料的本身特性决定★2.电路中有一段金属丝长为L ，电阻为R ，要使电阻变为4R ，下列可行的方法是( )A.将金属丝拉长至2LB.将金属丝拉长至4LC.将金属丝对折后拧成一股D.将金属丝两端的电压提高到原来的4倍★3.一段粗细均匀的镍铬合金丝，横截面的直径为d ，电阻为R ，如果把它拉成直径为4d 的均匀细丝，电阻值将变为（ ）A ．16RB ．16RC ．256RD ．64R 【练习反馈】1、材料相同、厚度相同、表面均为正方形的两个导体，其面积不同（S 1 ＞S 2）的电阻关系为R 1 __R 2 。

电阻定律 课堂导学案一、实验探究：导体的电阻与长度、横截面积、材料之间的定量关系。

实验一：探究电阻R 与长度L 之间的关系：1、 应选择哪几根电阻丝进行实验？A.L=0.5m 铁线B. L=0.5m 铁铬线C.L=0.5m 镍铬线D.L=1m 镍铬线E.S=0.16mm 2 锰铜线F.S=0.08mm 2锰铜线2、应如何连接电路？3应记录哪些数据？请设计自己的数据记录表。

4、分析数据可得：电阻R 与长度L 间的关系是： 。

实验二：探究电阻R 与横截面积S 间的关系：1、 应选择哪几根电阻丝进行实验？A.L=0.5m 铁线B. L=0.5m 铁铬线C.L=0.5m 镍铬线D.L=1m 镍铬线– 0.6A 3A – 3V 15VE.S=0.16mm 2 锰铜线F.S=0.08mm 2 锰铜线2、应如何连接电路？3、应记录哪些数据？请设计自己的数据记录表。

4、分析数据可得：电阻R 与横截面积S 的关系是： 。

实验三：探究电阻R 与材料的关系：1、应选择哪几根电阻丝进行实验？A.L=0.5m 铁线B. L=0.5m 铁铬线C.L=0.5m 镍铬线D.L=1m 镍铬线E.S=0.16mm 2 锰铜线F.S=0.08mm 2 锰铜线2、应如何连接电路？– 0.6A 3A – 3V15V– 0.6A 3A3、应记录哪些数据？请设计自己的数据记录表。

4、分析数据可得：电阻R与材料的关系是：。

二、理论探究：根据所学知识，试从理论上对上述实验一和实验二的结果进行说明？三、电阻定律：1、电阻定律的内容；表达式为：。

2、表达式中的比例系数ρ叫做，是表征的物理量。

数值上等于，反映了对导体电阻值的影响。

四、课堂小结：1、试说明:公式与有何区别？2、试比较R 与ρ有何区别？3、本节课用到了哪些物理方法？4、你还存在哪些疑问？[课后提升训练]1、认真阅读以下材料并思考：该材料可以从微观上解释哪些与本节有关的电学知识？ 从微观上看，金属中有大量自由电子，所以金属容易导电，但金属原子中除去最外层的电子，其他部分（也称原子实）是不能自由移动的，它们的有序排列好像形成了金属的“骨架”。

6 导体的电阻[学习目标] 1.掌握探究影响导体电阻的因素的方法，知道导体电阻与哪些因素有关.2.掌握电阻定律，并能进行有关计算.3.理解电阻率的概念及决定因素．一、影响导体电阻的因素1．导体电阻与其影响因素的定性关系移动滑动变阻器的滑片可以改变它的电阻，这说明导体电阻跟它的长度有关；同是220 V 的灯泡，灯丝越粗用起来越亮，说明导体电阻跟它的横截面积有关；电线常用铜丝制造而不用铁丝，说明导体电阻跟它的材料有关．2．探究思路：为探究导体电阻是否与导体横截面积、长度和材料有关，我们保持三个因素中的两个不变，看电阻和另一个的关系，即用控制变量法进行实验探究． 3．探究方案：(1)实验探究；(2)逻辑推理探究． 二、导体的电阻 1．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关．(2)公式：R ＝ρlS ，式中ρ是比例系数，ρ叫做这种材料的电阻率．2．电阻率(1)概念：电阻率是反映导体导电性能的物理量，是导体材料本身的属性，与导体的形状、大小无关．(2)单位是欧姆·米，符号为Ω·m .(3)影响电阻率的两个因素是材料和温度． [即学即用]1．判断下列说法的正误．(1)由R ＝UI 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比．(×)(2)由R ＝ρlS 知，材料相同的两段导体，长度大的导体的电阻一定比长度小的导体的电阻大．(×)(3)把一根长导线截成等长的三段，则每段的电阻率都是原来的13.(×)(4)电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体导电性能越差．(√) 2．一根阻值为R的均匀电阻丝，均匀拉长至原来的2倍，电阻变为________．答案4R一、电阻定律[导学探究]探究导体电阻与其影响因素的定量关系(1)探究方案一实验探究法如图1所示，a、b、c、d是四条不同的金属导体．导体b、c、d在长度、横截面积、材料三个因素方面，分别只有一个因素与导体a不同．图1如下表所示为四个串联导体的各方面因素关系及导体两端的电压关系.三个因素及电压不同导体长度横截面积材料电压a l S 铁Ub 2l S 铁2Uc l 2S 铁U 2d l S 镍铜合金5U①四段导体串联接入电路，每段导体两端的电压与电阻有什么关系？②对比导体a和b说明什么？③对比导体a和c说明什么？④对比导体a和d说明什么？答案①正比②导体电阻和长度成正比③导体电阻和横截面积成反比④导体电阻和材料有关(2)探究方案二逻辑推理法①分析导体的电阻与它的长度的关系一条长度为l，电阻为R的导体，可以看成是由n段长度均为l1、电阻均为R1的导体串联而成．l 与l 1的数量关系为ll 1＝n ，由串联电路的性质知R 与R 1的数量关系是什么？你有什么发现？②研究导体的电阻与它的横截面积的关系有n 条导体，它们的长度相同，横截面积均为S 1，电阻均为R 1.把它们紧紧地束在一起，组成一横截面积为S 、电阻为R 的导体．S 与S 1的数量关系为SS 1＝n ，由并联电路的性质知R与R 1的数量关系是什么？你有什么发现？答案 ①R R 1＝n ，R R 1＝ll 1，即导体的电阻与长度成正比．②R 1R ＝n ，R 1R ＝SS 1，即导体的电阻与横截面积成反比． [知识深化]1．电阻定律表达式R ＝ρlS中各符号的含义(1)ρ表示导体材料的电阻率，与材料和温度有关．反映了导体的导电性能，ρ越大，说明导电性能越差；ρ越小，说明导电性能越好． (2)l 表示沿电流方向导体的长度．(3)S 表示垂直于电流方向导体的横截面积． 2．R ＝U I 与R ＝ρlS的区别与联系两个公式区别与联系R ＝UIR ＝ρl S区别适用于纯电阻元件适用于粗细均匀的金属导体或浓度均匀的电解液、等离子体联系R ＝ρl S 是对R ＝UI 的进一步说明，即导体的电阻与U 和I 无关，而是取决于导体本身的材料、长度和横截面积例1 如图2甲为一测量电解液电阻率的玻璃容器，P 、Q 为电极，设a ＝1 m ，b ＝0.2 m ，c ＝0.1 m ，当里面注满某电解液，且P 、Q 间加上电压后，其U －I 图线如图乙所示，当U ＝10 V 时，电解液的电阻率ρ是多少？图2答案 40 Ω·m解析 由题图乙可求得U ＝10 V 时，电解液的电阻为 R ＝U I ＝105×10－3Ω＝2 000 Ω由题图甲可知电解液长为l ＝a ＝1 m ，横截面积为S ＝bc ＝0.02 m 2，结合电阻定律R ＝ρlS 得ρ＝RS l ＝2 000×0.021Ω·m ＝40 Ω·m.针对训练1 如图3所示，厚薄均匀的矩形金属薄片边长ab ＝2bc .当将A 与B 接入电路或将C 与D 接入电路中时电阻之比R AB ∶R CD 为( )图3A ．1∶4B ．1∶2C ．2∶1D ．4∶1答案 D解析 设沿AB 方向横截面积为S 1，沿CD 方向的横截面积为S 2，则有S 1S 2＝l bc l ab ＝12，A 、B 接入电路时电阻为R AB ，C 、D 接入电路时电阻为R CD ，则有R ABR CD ＝ρl ab S 1ρl bc S 2＝l ab l bc ·S 2S 1＝41，D 选项正确．二、电阻和电阻率的比较[导学探究] (1)导体的电阻率的大小与什么因素有关？(2)电阻率大，导体的电阻一定大吗？导体的电阻大，电阻率一定大吗？ 答案 (1)电阻率与导体的材料、温度有关．(2)导体的电阻率大，导体的电阻不一定大，由R ＝ρlS 知，导体的电阻还与导体沿电流方向的长度和垂直电流方向的横截面积有关；导体的电阻率与导体的材料、温度有关，与导体的电阻无关，所以电阻大，电阻率不一定大．[知识深化]1．电阻率是一个反映导体材料导电性能的物理量，是导体材料本身的属性，与导体的形状、大小无关．2．电阻率与温度的关系及应用(1)金属的电阻率随温度的升高而增大，可用于制作电阻温度计．(2)半导体的电阻率随温度的升高而减小，半导体的电阻率随温度的变化较大，可用于制作热敏电阻．(3)有些合金，电阻率几乎不受温度变化的影响，常用来制作标准电阻． 3．电阻和电阻率的比较物理量比较项 电阻R电阻率ρ物理意义反映导体对电流的阻碍作用大小，R 大，阻碍作用大 反映材料导电性能的好坏，ρ大，导电性能差决定因素 由材料、温度、长度和横截面积决定由材料、温度决定，与导体形状无关单位 欧姆(Ω)欧姆·米(Ω·m )联系ρ大，R 不一定大，导体对电流阻碍作用不一定大；R 大，ρ不一定大，导电性能不一定差例2 (多选)下列说法中正确的是( )A ．据R ＝UI 可知，若通过导体的电流不变，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B ．导体的电阻是其本身的属性，通过导体的电流及加在导体两端的电压改变时导体的电阻不变C ．据ρ＝RSl 可知，导体的电阻率与导体的电阻和横截面积的乘积RS 成正比，与导体的长度l 成反比D ．导体的电阻率与导体的长度l 、横截面积S 、导体的电阻R 皆无关 答案 BD解析 R ＝UI 是电阻的定义式，导体电阻由导体自身性质决定，与U 、I 无关．当导体两端电压U 加倍时，导体内的电流I 也加倍，但比值R 仍不变，故A 错误，B 正确；由电阻定律R＝ρlS可知，导体电阻决定于ρ、l、S，与ρ、l成正比，与S成反比，但ρ由材料、温度决定，与l、S、R无关，故C错误，D正确．针对训练2(多选)关于材料的电阻率，下列说法正确的是()A．电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大B．金属的电阻率随温度的升高而增大C．银材料的电阻率比锰铜合金的电阻率小D．金属丝拉长为原来的两倍，电阻率变为原来的2倍答案BC解析电阻率是材料本身的一种电学特性，与导体的长度、横截面积无关，D错误；金属材料的电阻率随温度升高而增大，B正确；锰铜合金的电阻率比银材料的电阻率大，电阻率大表明材料的导电性能差，不能表明对电流的阻碍作用一定大，因为电阻才是反映导体对电流阻碍作用大小的物理量，而电阻除跟电阻率有关外还跟导体的长度、横截面积有关，故A 错误，C正确.1．(对电阻率的理解)(多选)关于电阻率的说法中正确的是()A．电阻率ρ与导体的长度l和横截面积S有关B．电阻率反映材料导电能力的强弱，由导体的材料决定，且与温度有关C．电阻率大的导体，电阻一定很大D．有些合金的电阻率几乎不受温度变化的影响，可用来制作标准电阻答案BD解析电阻率反映材料导电能力的强弱，只与材料及温度有关，与导体的长度l和横截面积S无关，故A错误，B正确；由R＝ρlS知，ρ大R不一定大，故C错误；有些合金的电阻率几乎不受温度变化的影响，可用来制作标准电阻，故D正确．2．(电阻定律的理解与应用)两段材料和质量都相同的均匀电阻线，它们的长度之比为l1∶l2＝2∶3，则它们的电阻之比R1∶R2为()A．2∶3 B．4∶9 C．9∶4 D．3∶2答案 B解析 材料和质量都相同的均匀电阻线的体积是相同的，又因长度之比l 1∶l 2＝2∶3，故横截面积之比S 1∶S 2＝3∶2.由电阻定律得电阻之比为R 1R 2＝ρl 1S 1ρl 2S 2＝l 1l 2·S 2S 1＝23×23＝49，故B 正确．3. (电阻定律的理解和应用)如图4所示，a 、b 、c 为同一种材料做成的电阻，b 与a 的长度相等但横截面积是a 的两倍；c 与a 的横截面积相等但长度是a 的两倍．当开关闭合后，三个理想电压表的示数关系是( )图4A ．V 1的示数是V 2的2倍B ．V 1的示数是V 3的2倍C ．V 2的示数是V 1的2倍D ．V 2的示数是V 3的2倍 答案 A解析 由题意可知：L c ＝2L a ＝2L b ，S b ＝2S a ＝2S c ；设b 的电阻R b ＝R ，由电阻定律R ＝ρlS 得：R a ＝2R b ＝2R ，R c ＝2R a ＝4R ，R c ∶R a ∶R b ＝4∶2∶1.由题图电路图可知，a 、b 、c 三个电阻串联，通过它们的电流相等，由U ＝IR 得：U c ∶U a ∶U b ＝4∶2∶1，V 1的示数是V 2的2倍，故A 正确，C 错误；V 3的示数是V 1的2倍，故B 错误；V 3的示数是V 2的4倍，故D 错误． 4．(电阻定律的理解与应用)如图5所示，P 是一个表面镶有很薄电热膜的长陶瓷管，其长度为L ，直径为D ，镀膜的厚度为d .管两端有导电金属箍M 、N .现把它接入电路中，测得它两端电压为U ，通过它的电流为I .则金属膜的电阻为多少？镀膜材料的电阻率为多少？图5答案U I U πDdIL解析 由欧姆定律可得，金属膜的电阻R ＝UI ，沿着L 的方向将膜层展开，如图所示，则膜层等效为一电阻，其长为L ，横截面积为管的周长与厚度d 的乘积．由电阻定律R ＝ρl S 可得：R ＝ρL 2πD 2·d ＝ρL πDd ，则U I ＝ρL πDd ，解得：ρ＝U πDdIL.一、选择题考点一 对电阻率的理解1．下列关于电阻和电阻率的说法正确的是( )A ．把一根均匀导线分成等长的两段，则每部分的电阻、电阻率均变为原来的一半B ．由ρ＝RSl 可知，ρ与R 、S 成正比，与l 成反比C ．所有材料的电阻率都随温度的升高而增大D ．对某一确定的导体，当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大 答案 D解析 导体的电阻率由材料本身决定，并随温度的变化而变化，但并不都是随温度的升高而增大，半导体的电阻率随温度升高而减小，选项A 、B 、C 错误；若导体温度升高时，电阻增大，又不考虑导体的体积和形状变化，则说明该导体材料的电阻率随温度的升高而增大，选项D 正确．2．(多选)下列说法正确的是( )A ．把一根金属导线均匀拉长为原来的4倍，电阻相应增大为原来的16倍B ．导体中的电流越大，导体的电阻越小C ．所谓超导体，是当其温度降低到某个临界温度时，它的电阻率突然变为无穷大D ．某些合金的电阻率几乎不受温度变化的影响，通常用它们制作标准电阻 答案 AD解析 拉伸的过程中体积不变，故长度增加为原来的4倍，横截面积变为原来的四分之一，由电阻定律可知电阻增大为原来的16倍，A 正确；电阻为导体本身的属性，与电流大小无关，B 错误；超导体是当温度降低到某个临界温度时，电阻率突然变为零，C 错误；某些合金的电阻率几乎不受温度变化的影响，通常用于制作标准电阻，D 正确．3．一只白炽灯泡，正常发光时的电阻为121 Ω，当这只灯泡停止发光一段时间后的电阻应是()A．大于121 ΩB．小于121 ΩC．等于121 ΩD．无法判断答案 B解析由于金属的电阻率随温度的升高而增大，故白炽灯泡正常发光时的电阻大，停止发光一段时间后，灯丝温度降低，电阻减小，故选B.4．(多选)温度能影响金属导体和半导体材料的导电性能，在如图1所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则()图1A．图线1反映半导体材料的电阻随温度的变化B．图线2反映金属导体的电阻随温度的变化C．图线1反映金属导体的电阻随温度的变化D．图线2反映半导体材料的电阻随温度的变化答案CD解析金属导体随着温度升高，电阻率变大，从而导致电阻增大，对于半导体材料，电阻随着温度升高而减小，因此由题图可知，图线1表示金属导体的电阻随温度的变化，图线2表示半导体材料的电阻随温度的变化，故C、D正确，A、B错误．考点二对电阻定律的理解与应用5．(多选)如图2所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大，在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是()图2A．R1中的电流小于R2中的电流B．R1中的电流等于R2中的电流C ．R 1中自由电荷定向移动的速率大于R 2中自由电荷定向移动的速率D ．R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率 答案 BD6．一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口．管中盐水柱长为40 cm 时测得电阻为R .若溶液的电阻随长度、横截面积的变化规律与金属导体相同．现将管中盐水柱均匀拉长至50 cm(盐水体积不变，仍充满橡胶管)．则盐水柱电阻变为( ) A.45R B.54R C.1625R D.2516R 答案 D解析 由于总体积不变，设40 cm 长时盐水柱的横截面积为S .所以长度变为50 cm 后，横截面积变为45S ，由电阻定律知，R ＝ρ40S ，R ′＝ρ5045S ，联立两式得R ′＝2516R ，选项D 正确．7．(多选)额定电压为U 0的电灯，其均匀灯丝常温下的电阻为R ，下列说法中正确的是( ) A ．常温下，若将灯丝均匀拉长为原来的10倍，则电阻变为100R B ．常温下，若将灯丝从中点对折起来，电阻变为14RC ．给灯丝加上从0到U 0逐渐增大的电压，其UI 比值不变D ．将灯丝温度降低到绝对零度时其电阻才会突变为0 答案 AB解析 将灯丝均匀拉长为原来的10倍，灯丝的横截面积变为原来的110，由电阻定律R ＝ρlS 得电阻变为原来的100倍，A 对．将灯丝从中点对折起来，相当于灯丝长度变为原来的12，横截面积变为原来的2倍，故电阻变为原来的14，B 对．加在灯丝上的电压增大时，灯丝的温度升高，电阻率变大，电阻变大，由R ＝U I 知，UI 比值变大，C 错．由超导知识知，温度下降到某一值时，该温度不是绝对零度，灯丝的电阻就会变为0，D 错．8.有些材料沿不同方向物理性质不同，我们称之为各向异性．如图3所示，长方体材料长、宽、高分别为a 、b 、c ，由于其电阻率各向异性，将其左右两侧接入电源时回路中的电流，与将其上下两侧接入该电源时回路中的电流相同，则该材料左右方向的电阻率与上下方向的电阻率之比为( )图3 A.ac b 2 B.a 2bcC.c 2a 2D.a 2b2 答案 C解析 电流相等，则说明两种接法中电阻相等，根据电阻定律可得ρ1·a bc ＝ρ2·c ab， 故可得ρ1ρ2＝cab a bc＝c ab ·bc a ＝c 2a2，C 正确．9. (多选)两根材料相同的均匀导线A 和B ，其长度分别为L 和2L ，串联在电路中时，其电势的变化如图4所示，下列说法正确的是( )图4A ．A 和B 导线两端的电压之比为3∶2B ．A 和B 导线两端的电压之比为1∶2C ．A 和B 导线的横截面积之比为2∶3D ．A 和B 导线的横截面积之比为1∶3答案 AD10.在如图5所示电路中，AB 为粗细均匀、长为L 的电阻丝，以A 、B 上各点相对A 点的电压为纵坐标，各点离A 点的距离x 为横坐标，则各点电势U 随x 变化的图线应为( )图5答案 A解析 由U ＝IR x ＝E R ·R L x ＝E Lx ，其中E 、L 均为定值，故U 与x 成正比，A 项正确． 二、非选择题11．(电阻定律的理解与应用)给装在均匀玻璃管内的水银柱加一电压，使通过水银柱的电流为0.1 A ，若将这些水银倒入一个内径为前者2倍的玻璃管内，接在同一电压上，通过水银柱的电流为多少？答案 1.6 A解析 设水银柱在两种情况下的电阻分别为R 1、R 2，对应的长度、横截面积分别为l 1、l 2，S 1、S 2，由电阻定律得R 1＝ρl 1S 1，R 2＝ρl 2S 2. 在两种情况下水银的体积相同，所以有l 1S 1＝l 2S 2.又因为S 1＝πr 2，S 2＝π(2r )2，所以S 2＝4S 1，l 1＝4l 2，代入公式R ＝ρl S得 R 1＝16R 2由欧姆定律得U ＝R 1I 1＝R 2I 2所以I 2＝16I 1＝1.6 A.12. (电阻定律的理解与应用)工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图6所示，A 、B 是两片面积均为1 cm 2的正方形铂片，间距为d ＝1 cm ，把它们浸没在待测液体中，若通过两根引线加上U ＝6 V 的电压时，测出电流I ＝1 μA ，则这种液体的电阻率为多少？图6答案 6×104 Ω·m解析 R ＝U I ＝610－6Ω＝6×106 Ω 由题意知：l ＝d ＝10－2 m ，S ＝10－4 m 2由电阻定律R ＝ρl S得ρ＝RS l ＝6×106×10－410－2 Ω·m ＝6×104 Ω·m.。
