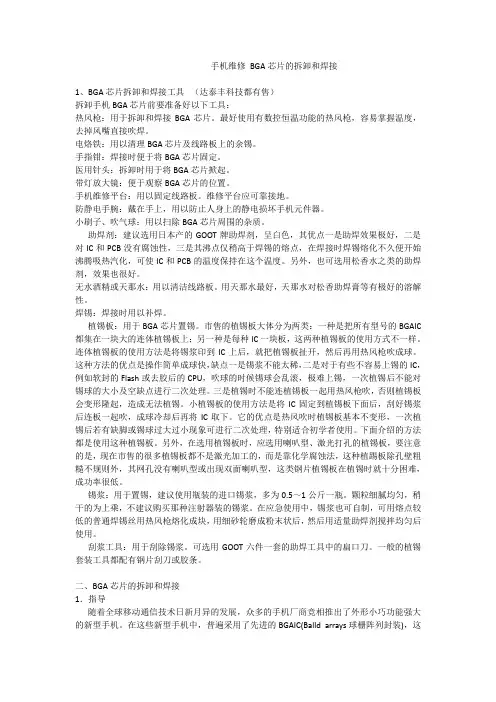

手机维修BGA芯片的拆卸和焊接1、BGA芯片拆卸和焊接工具（达泰丰科技都有售）拆卸手机BGA芯片前要准备好以下工具：热风枪：用于拆卸和焊接BGA芯片。
最好使用有数控恒温功能的热风枪，容易掌握温度，去掉风嘴直接吹焊。
电烙铁：用以清理BGA芯片及线路板上的余锡。
手指钳：焊接时便于将BGA芯片固定。
医用针头：拆卸时用于将BGA芯片掀起。
带灯放大镜：便于观察BGA芯片的位置。
手机维修平台：用以固定线路板。
维修平台应可靠接地。
防静电手腕：戴在手上，用以防止人身上的静电损坏手机元件器。
小刷子、吹气球：用以扫除BGA芯片周围的杂质。
助焊剂：建议选用日本产的GOOT牌助焊剂，呈白色，其优点一是助焊效果极好，二是对IC和PCB没有腐蚀性，三是其沸点仅稍高于焊锡的熔点，在焊接时焊锡熔化不久便开始沸腾吸热汽化，可使IC和PCB的温度保持在这个温度。
另外，也可选用松香水之类的助焊剂，效果也很好。
无水酒精或天那水：用以清洁线路板。
用天那水最好，天那水对松香助焊膏等有极好的溶解性。
焊锡：焊接时用以补焊。
植锡板：用于BGA芯片置锡。
市售的植锡板大体分为两类：一种是把所有型号的BGAIC 都集在一块大的连体植锡板上；另一种是每种IC一块板，这两种植锡板的使用方式不一样。
连体植锡板的使用方法是将锡浆印到IC上后，就把植锡板扯开，然后再用热风枪吹成球。
这种方法的优点是操作简单成球快，缺点一是锡浆不能太稀，二是对于有些不容易上锡的IC，例如软封的Flash或去胶后的CPU，吹球的时候锡球会乱滚，极难上锡，一次植锡后不能对锡球的大小及空缺点进行二次处理。
三是植锡时不能连植锡板一起用热风枪吹，否则植锡板会变形隆起，造成无法植锡。
小植锡板的使用方法是将IC固定到植锡板下面后，刮好锡浆后连板一起吹，成球冷却后再将IC取下。
它的优点是热风吹时植锡板基本不变形，一次植锡后若有缺脚或锡球过大过小现象可进行二次处理，特别适合初学者使用。
下面介绍的方法都是使用这种植锡板。

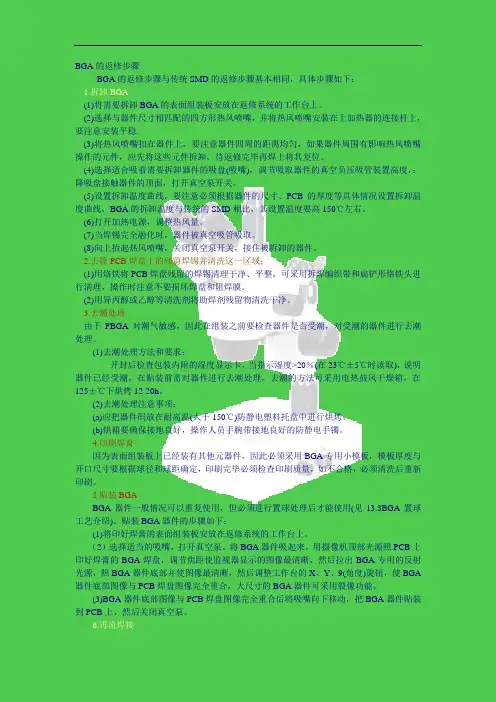

BGA的返修步骤BGA的返修步骤与传统SMD的返修步骤基本相同，具体步骤如下：1.拆卸BGA(1)将需要拆卸BGA的表面组装板安放在返修系统的工作台上。
(2)选择与器件尺寸相匹配的四方形热风喷嘴，并将热风喷嘴安装在上加热器的连接杆上，要注意安装平稳.(3)将热风喷嘴扣在器件上，要注意器件四周的距离均匀，如果器件周围有影响热风喷嘴操作的元件，应先将这些元件拆卸，待返修完毕再焊上将其复位。
(4)选择适合吸着需要拆卸器件的吸盘(吸嘴)，调节吸取器件的真空负压吸管装置高度，：降吸盘接触器件的顶面，打开真空泵开关。
(5)设置拆卸温度曲线，要注意必须根据器件的尺寸、PCB的厚度等具体情况设置拆卸温度曲线，BGA的拆卸温度与传统的SMD相比，其设置温度要高150℃左右。
(6)打开加热电源，调整热风量。
(7)当焊锡完全融化时，器件被真空吸管吸取。
(8)向上抬起热风喷嘴，关闭真空泵开关，接住被拆卸的器件。
2.去除PCB焊盘上的残留焊锡并清洗这一区域；(1)用烙铁将PCB焊盘残留的焊锡清理干净、平整，可采用拆焊编织带和扁铲形烙铁头进行清理，操作时注意不要损坏焊盘和阻焊膜。
(2)用异丙醇或乙醇等清洗剂将助焊剂残留物清洗干净。
3.去潮处理由于PBGA对潮气敏感，因此在组装之前要检查器件是否受潮，对受潮的器件进行去潮处理。
(1)去潮处理方法和要求：开封后检查包装内附的湿度显示卡，当指示湿度>20％(在23℃±5℃时读取)，说明器件已经受潮，在贴装前需对器件进行去潮处理。
去潮的方法可采用电热鼓风干燥箱，在125±℃下烘烤12-20h。
(2)去潮处理注意事项：(a)应把器件码放在耐高温(大于150℃)防静电塑料托盘中进行烘烤。
(b)烘箱要确保接地良好，操作人员手腕带接地良好的防静电手镯。
4.印刷焊膏因为表面组装板上已经装有其他元器件，因此必须采用BGA专用小模板，模板厚度与开口尺寸要根据球径和球距确定，印刷完毕必须检查印刷质量，如不合格，必须清洗后重新印刷。
BGA焊接及维修全程图解申明：此内容无意间获得无法获取作者信息如有者看见此贴有异议请速度与我联系我的目的只是让大家共同提高MD 花了好长时间才发上来的原图太大而且是在word中的崩溃大家看着办哈哈主板上的BGA 一般有4个部份，CPU/ 南桥/ 北桥/ 网卡，不管这其中任何一个BGA 有短路或空焊或是BGA 本身的问题，都可能使整个PC 瘫痪或部份功能丧失。
这也是我们为什么要进行BGA REWORK 的主要原因我手边上没有笔记本的主板，只有DESKTOP 的主板。
从BGA 返修的面来说，大同小异。
这是一个故障的主板，北桥短路，如果要修好这个主板，唯一的办法是将BGA 拆下来重新植球后，再用设备焊上去。
在首次做一个BGA REWORK 之前，必需要先确定一些条件。
包括设备的条件，工作的条件，还有最为关键的是设备的作业能力是否能保证返修后良率，目前ODM/OEM BGA 的不良率为1000 DPPM 以内。
（0.1%）对BGA 返工，我们用温度传感器分布在BGA 上面，用来测量BGA 拆下温度和焊接温度。
一般至少要4个温度传感器，分别位于BGA 表面、背面和BGA 的球上。
透过温度传器，温度的曲线在一旁的MONITOR 能看到。
包括温度上升斜率，最高温度及时间待从测试的数据中我们可以看到，测试的设备条件符合BGA 拆装的条件。
一般来说，BGA 拆装的条件至少如下：最高温度：210－220 c大于180度的时间约：60－120 S上机开始准备取下BGA 。
大约需要360－380 秒。
BGA REWORK STATION 使用的是两种加热方式，一种电炉丝加热，用于BGA 上面，一种是红外加热，用于下面，主要是为了防止PCB 起泡。
BGA 在经过360 S 后取下来了，主板在BGA 取下来后，至少要等一分钟才能从BGA 返修台上拿下来，不然PCB 会变形的。
清理BGA 和主板上的残锡。
保证下一工序－－－－装BGA 的成功率用清洁剂清理好BGA 和PCB 板。
BGA重整锡球ByHowardRupprecht本文详细叙述了重整BGA锡球的必要条件和可选工具。
在处理球栅阵列(BGA,ballgridarray)时，两个最常见的问题是，"我可以重新使用BGA元件吗？”“我怎样重整元件的锡球？”虽然这些明显是个关注，但现在很少有公司去重整锡球(reballing)。
在开始之前，应该考虑以下事情。
元件的可用性元件供应商应该回答这个问题，因为他们知道其元件可忍受多少次加热周期。
假设装配在一块双面SMT的印刷电路板(PCB)上的BGA经过取下、重整锡球和重新贴装；很可能在这个工艺过程中，除了元件制造过程中任何锡球的回流之外，它要经受六次回流周期：1-回流装配-顶面。
2-回流装配-底面。
3-元件取下。
4-从元件去掉过多的焊锡。
5-回流新的锡球。
6-元件重新贴装。
另一个考虑是，重整锡球过程中，处理元件以及潜在的静电放电(ESD)危害的次数。
在许多情况中，重整锡球过程由于增加劳动时间是没有商业效益的。
在元件价值非常高的情况下，或者由于元件的来源有限，可能需要进行锡球重整(reball)。
重整锡球的方法有两个基本方法最常于重整BGA的锡球：预成形(preform)和重整锡球的固定夹具(reballingfixture)。
微型模板(micro-stencil)可用于对元件上助焊剂和上锡膏。
方法一预成形(preform)。
重整锡球的一个方法涉及使用焊锡预成形(通常配合元件的锡球阵列或者保持在纸张上或者结合在一起)。
这些可从某些焊锡制造商那里获得。
如果是共晶锡球，这些预成形需要在一个受控的环境(回流炉或头)使用助焊剂焊接于元件。
高温、非熔化焊锡球需要使用丝印或滴注锡膏的方法来附着于元件。
使用BGA预成形附着锡球阵列的典型工艺步骤是:清除焊锡残留元件上的焊盘需要为重新安装锡球作准备。
残留焊锡可用焊锡吸锡带(solderbraid)清除，和装备有片状烙铁嘴的直接电力烙铁一起使用。
