剪力墙结构设计要点(新规范6、7度)

2、对规范规定的理解与认识1）“混凝土规范”规定＞4时，按剪力墙要求设计；2）对于≤3的剪力墙墙肢，规范规定按框架柱进行截面设计。

注意：此处规范规定的是“按框架柱进行截面设计”，就是在抗力设计时，采用柱截面计算的原则来确定墙肢的，其他要求同墙。

有文献提出墙肢的轴压比也按框架柱要求。

比较可以发现，在抗震等级相同时，规范对于框架柱的轴压比限值要远大于对墙肢轴压比限值，因此对小墙肢按框架柱要求控制轴压比是不合适的。

3）当短肢剪力墙较多时，应采取相应的结构加强措施，见表2，概括起来主要有以下几点：（1）短肢剪力墙的纵向配筋，不区不同分抗震等级，加强部位相当于一级抗震等级时的一般剪力墙约束边缘构件的配筋要求，其他部位则当于二级抗震等级时的一般剪力墙约束边缘构件的配筋要求。

（2）对短肢剪力墙应进行剪力再增大（增大系数：一级，二级）。

（3）对普通剪力墙只限制加强部位的轴压比（一级（9度）、二级），而对短肢剪力墙则限制所有部位（加强区与非加强区）的轴压比（一级、二级、三级）。

（4）对一字形短肢剪力墙应采取比带翼墙短肢剪力墙更严格的抗震措施（轴压比限值再降）。

4）当短肢剪力墙不较多时，可不采取短肢剪力墙较多时相应的结构加强措施；5）抗震与非抗震设计的高层建筑结构均不应采用全部为短肢剪力墙的剪力墙结构。

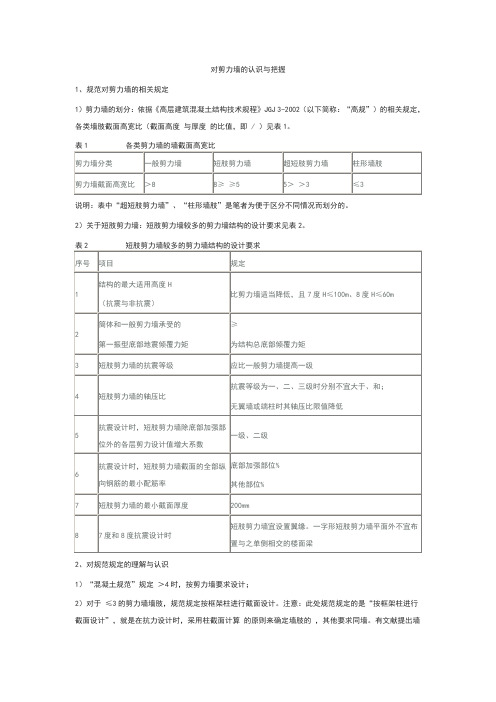

6）规范没有明确规定单层及多层建筑结构不应采用全部为短肢剪力墙的剪力墙结构；3、对剪力墙划分的设计建议1）短肢剪力墙的实用划分原则：短肢剪力墙（8≥ / ≥5）分为一字形短肢剪力墙和带翼墙（翼墙长度≥3 时）短肢剪力墙。

当剪力墙截面厚度≥H/15（H为层高）、≥300mm且≥2000mm的墙，可不按短肢剪力墙考虑。

（注意：广东省标准（DBJ/T 15-46-2005）规定：“剪力墙截面高度与厚度之比大于4、小于8时为短肢剪力墙。

当剪力墙截面厚度不小于层高的1/15，且不小于300mm，高度与厚度之比大于4时仍属一般剪力墙”。

结构专业常见问题汇编一、混凝土结构图纸总说明中必须校核和注明的规范条文：1.主体结构设计使用年限。

注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.5条（强条）。

2. 建筑抗震设防类别和建筑抗震设防烈度。

注：《建筑抗震设计规范》（GB50011-2010）第3.1.1条（强条）。

《建筑工程抗震设防分类标准》（GB50223-2008）第3.0.2条（强条）另：GB50223-2008第3.0.3条要求重点设防类建筑应按高于本地区抗震设防烈度一度的要求加强其抗震措施。

其中抗震措施包括抗震计算时的内力调整措施和各种抗震构造措施，具体体现在按抗震设防烈度提高一度后确定建筑结构的抗震等级，并根据抗震等级进行相关的抗震计算和采取相应的构造措施，但地震作用仍按原设防烈度相关参数计算。

对于特殊设防类建筑，除应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施外，同时应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。

3.建筑结构安全等级和地基基础安全等级注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.8条和《建筑地基基础设计规范》（GB50007-2011）第3.0.5.5条（强条）。

4.地基基础设计等级或建筑桩基设计等级。

注：a.《建筑地基基础设计规范》（GB50007-2011）第3.0.1条，取值错误易造成违反第3.0.2条（强条）。

b.《建筑桩基设计规范》（JGJ 94-2008）第3.1.2条，取值错误造成违反第3.1.4条（强条）。

设计等级取值的正确性与否和沉降验算、单桩承载能力的确定、检测桩的数量等参数关系密切。

5.地下室或无地下室建筑电梯井地下部分的防水等级及其所采用的相应的防水措施。

注：《地下工程防水技术规范》（GB50108-2008）第3.1.4（强条）和3.2.1条（强条）。

6.建筑±0.000标高所对应的绝对标高。

引言概述：剪力墙是一种常见的抗震结构形式，被广泛应用于高层建筑及其他结构中。

本文将详细介绍剪力墙构造的要求，以保证其抗震性能，提高结构的安全性和稳定性。

正文内容：1.剪力墙的布置要求：a.布置位置：剪力墙应布置在建筑结构的主要承重墙体上，以负责承担侧向地震力的作用。

b.距离限制：剪力墙之间的距离应根据建筑设计的要求，并考虑到相邻墙体的互相影响。

c.墙体厚度：剪力墙的厚度应满足设计要求并考虑到抗震性能的需要。

2.剪力墙的结构形式：a.整体式剪力墙：即将剪力墙布置在整个建筑结构中，形成连续的墙体，提供较好的整体刚度。

b.局部式剪力墙：局部式剪力墙指将剪力墙仅布置在建筑结构的局部区域，常用于解决局部承重要求较高、整体结构不需要剪力墙的情况。

3.剪力墙的材料要求：a.墙体材料：剪力墙的材料应具有足够的抗压和抗剪强度，一般采用混凝土或钢筋混凝土作为墙体的构造材料。

b.加劲筋：在剪力墙中，可以设置加劲筋来提高墙体的承载能力和刚度。

4.剪力墙的纵向与横向钢筋布置要求：a.纵向钢筋布置：纵向钢筋应按照设计要求正确布置在剪力墙中，以承担地震力的作用。

b.横向钢筋布置：横向钢筋应按照设计要求正确布置在剪力墙中，以提供墙体的抗剪承载力和延性。

5.剪力墙的连接强度要求：a.剪力墙与周边构件的连接：剪力墙与周边构件之间的连接应具有足够的强度和刚度，以确保整体结构的稳定性。

b.剪力墙之间的连接：如果采用了整体式剪力墙的布置方式，剪力墙之间的连接也需要具备足够的强度和刚度。

总结：剪力墙构造的要求涉及到剪力墙的布置、结构形式、材料要求、纵向与横向钢筋布置要求以及连接强度要求等方面。

通过合理满足这些要求，剪力墙可以提供较好的抗震性能，保障建筑结构的安全性和稳定性。

设计师和工程师应充分了解并遵循这些构造要求，以确保剪力墙在地震荷载下的正常工作。

建筑结构丨关于剪力墙布置问题的15个经典答疑！喜欢我们请点微建筑关注喜欢本文请点右上角分享剪力墙布置原则有哪些？(1) 缝凸角必布墙，楼梯、电梯必布墙，墙墙宜对直联合。

(2) 剪力墙间距：6度、7度宜6~8米，8度宜3~5米。

(3) 剪力墙形状宜双向且简单，优先L形、T形，其次用一字形、C形，偶尔用工形、Z形；(4) 凡是约束边缘构件不能做成高规图7.2.15样式的墙肢都应该尽量少用。

(5) 多用普通剪力墙，少用甚至不用短肢剪力墙。

剪力墙混凝土等级的经验取值是多少？(1) 对于6、7度设防地区，一般来说结构底部剪力墙混凝土等级为40层C60，30层C50，20层C40。

(2) 对于8度设防地区或基本风压大于0.8的地区，，一般来说结构底部剪力墙混凝土等级为40层C50，30层C40，20层C35。

剪力墙厚度和长度的经验取值是多少？(1) 剪力墙厚度h与楼层数n关系：6度为h=8n，7度为h=10n，8度为h=12~15n，且h≥200mm。

(2) 剪力墙长度L：不超过30层的建筑，6、7度剪力墙长度较短，一般为8.5~12h；8度区剪力墙长度较长，一般为12~20h。

是否所有的剪力墙墙段长度都不能大于8米？(1) 一般来说，在一个结构平面中，剪力墙的长度不宜相差过大，通常要求最长剪力墙与多数剪力墙长度相比不应大于2.5。

单片剪力墙长度一般不宜大于8米，否则其将吸收过大的地震力，在地震时将首先破坏，对抗震是十分不利的。

(2) 当剪力墙围合成筒体时，各片之间互相作用形成一个空间整体，其抗侧刚度和抗侧能力均大幅度提高，因此筒体墙段长度可以大于8米。

上下楼层剪力墙长度可以变化吗？(1) 一般情况下，上下楼层改变剪力墙厚度，保持剪力墙长度不变。

(2) 当为了保证上下楼层建筑空间净尺寸相同，也可以保持剪力墙厚度不变，改变剪力墙长度。

(3) 一般不采用既改变剪力墙厚度又改变剪力墙长度的做法。

是否所有的剪力墙墙段长度都不能大于8米？(1) 一般来说，在一个结构平面中，剪力墙的长度不宜相差过大，通常要求最长剪力墙与多数剪力墙长度相比不应大于2.5。

结构设计的100个设计要点方案阶段1.建设场地不能选在危险地段。

由于结构设计在建设场地的选择中一般是被动的接受方，因此，在结构方案及初步设计阶段，应特别注重对建设场地的再判别。

对不利地段，应根据不利程度采取相应的技术措施。

2.山地建筑尤其需要注意总平布置。

山区建筑场地应根据地质、地形条件和使用要求,因地制宜设置符合抗震设防要求的边坡工程;边坡附近的建筑基础应进行抗震稳定性设计。

建筑基础与土质、强风化岩质边坡应留有足够的距离,其值应根据抗震设防烈度的高低确定,并采取措施避免地震时地基基础破坏。

当需要在条状突出的山嘴、高耸孤立的山丘、非岩石的陡坡、河岸和边坡边缘等不利地段建造丙类及丙类以上建筑时,除保证其在地震作用下的稳定性外,尚应估计不利地段对设计地震动参数可能产生的放大作用,其地震影响系数最大值应乘以增大系数。

其值可根据不利地段的具体情况确定,在1.1~1.6范围内采用。

此条为强条;台地边缘建筑地震力放大系数也意味着单体建筑成本的增加。

实际上,有时边坡支护的费用可能远远大于边坡上单体的费用。

曾经有的方案设计单位布置总平时将18~33层的高层布置在悬崖边缘或跨越十多米高的边坡,这些都是对结构及地质不了解才会产生的错误。

3.是否有地下室。

高层建筑宜设地下室；对无地下室的高层建筑，应满足规范对埋置深度的要求。

4.高度问题室内外高差是多少，房屋高度是多少，房屋高度有没有超限。

5.结构高宽比问题设计规定，6、7度抗震设防烈度时，框架-剪力墙结构、剪力墙结构高宽比不宜超过6。

高宽比控制的目的在于对高层建筑结构刚度、整体稳定、承载能力和经济合理性（主要影响结构设计的经济性，对超高层建筑，当高宽比大于7时，结构设计难度大，费用高）的宏观控制。

6.结构设计应与建筑师密切合作优化建筑设计和结构布置。

采取必要的结构和施工措施尽量避免设置各类结构缝（伸缩缝、沉降缝、防震缝）。

当必须设置时，应符合现行规范有关缝的要求，并根据建筑使用要求、结构平面和竖向布置的情况、地基情况、基础类型、结构刚度以及荷载、作用的差异、抗震要求等条件、综合考虑后确定。

《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。

注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。

2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。

3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。

注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。

4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。

注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。

5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。

灌孔混凝土强度指标取同强度等级的混凝土强度指标。

2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。

7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。

注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。

8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。

3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。

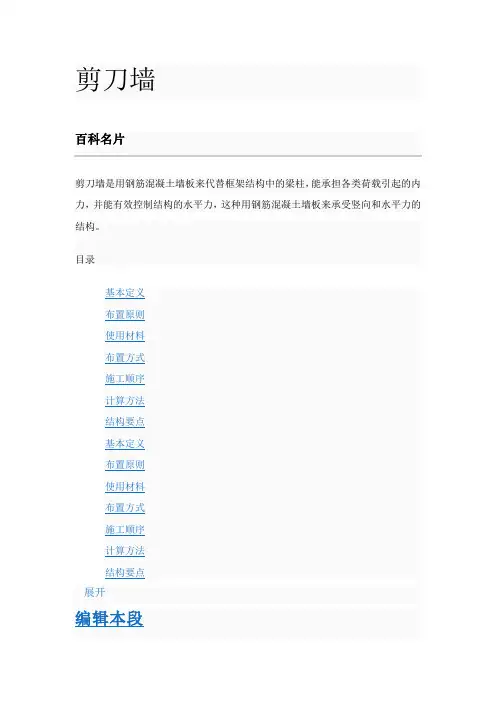

剪刀墙百科名片剪刀墙是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构。

目录编辑本段剪刀墙，在专业术语上称为剪力墙。

是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

现浇钢筋混凝土墙，主要承受水平地震荷载，这样的水平荷载对墙、柱产生一种水平剪切力，剪力墙结构由纵横方向的墙体组成抗侧向力体系。

它的刚度很大，空间整体好，房间内不外露梁、柱楞角，便于室内布置，方便实用。

剪力墙结构有较好的抗震性能，其不足之处是结构自重大。

预应力剪力墙结构常可以做到大空间住宅布局，剪力墙结构形式是高层住宅采用最为广泛的一种结构形式。

编辑本段布置原则底框架结构中的剪力墙既是承担竖向荷载的主要构件，更是承担水平力的主要构件，在地震中起第一道防线作用，因此在设计时要考虑底部剪力墙承担100%的水平地震作用，而框架只承担小部分的地震力作为安全储备。

震害观测表明，底框砖房在地震时底层将发生变形集中，会出现过大的侧移而严重破坏甚至倒塌。

有鉴于此，新规范在近十几年各地试验研究的基础上，对底框架结构剪力墙的布置做出了更科学的调整。

首先抗震墙间距要满足最大横墙间距限制，6、7、8度设防区最大横墙间距分别为21m、18m、和1 5m。

其次，剪力墙应沿2个主轴方向都有布置，使之形成直角以更好地发挥抗震作用。

另外要克服矫枉过正的偏见，有些设计人员认为既然底框结构底层薄弱就多布置一点剪力墙越强越好，实际上是走向另一个极端。

剪力墙的设置应与上部砌体结构相协调，抗震设计的原则是沿楼层间侧移刚度应均匀变化，而不允许各层间发生突变。

编辑本段使用材料规范中规定6、7度且总层数不超过5层的底框房屋，应允许采用嵌砌于框架之间的砌体抗震墙砌体抗震墙适用于总层数少、柱距较小、平面规整的建筑，它造价低，施工方便。

一直一来，总是不断有人提出地震倾覆力矩比问题，包括图审单位，设计院总工等。

今天又有家图审单位提出类似问题，说应该每层均满足地震倾覆力矩比50％要求，当然责任人应该首先归《高规》编写者。

1、对于该条，《高规》8.1.3条：抗震设计的框架－剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其框架部分的抗震等级应按框架结构采用。

8.1.3条条文解释说明中也没有提起总的地震倾覆力矩是指结构底部（即PKPM地震倾覆力矩比中地面以上第一层）还是每一层。

反倒在《高规》7.1.2条第二款中，涉及短肢剪力墙结构的地震倾覆力矩比，明确提起为总“底部”地震倾覆力矩。

规范原文是：抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50％。

现在产生分歧点就是总地震倾覆力矩和总底部地震倾覆力矩。

2、笔者在过去做设计的过程中，把握尺度有个渐变的过程。

开始是尽量满足每层均达到地震倾覆力矩比50％要求，然后是地面以上第一层满足地震倾覆力矩比50％的要求，再到现在是满足底部加强区满足地震倾覆力矩比50％的要求。

《施岚青》中提起剪力墙的底部加强部位，是指在剪力墙底部的一定高度内，适当提高承载力和加强抗震构造措施。

弯曲型和弯剪型结构的剪力墙，塑性铰一般在墙肢的底部，将塑性铰范围及其以上的一定高度范围作为加强部位，对于避免墙肢剪切破坏、改善整个结构的抗震性能，是非常有用的。

为了剪力墙应具有足够的延性，剪力墙塑性铰出现后，剪力墙底部塑性铰范围内应加强构造措施，提高其抗剪切破坏的能力。

以次类比，把这个概念运用到框架－剪力墙结构中，笔者再联想到06年在杭州做的一个经济适用房小区和一个临安接近100米的高层办公楼，为这个问题电话请教过浙江省城建院的王银根总工程师，他的意见也是最好底部加强区满足50％这个要求，所以笔者在后来的设计过程中，都是按照底部加强区满足50％来控制的。
