国电联合动力UP100/3000 90mHH TC2A风电机组总体技术参数规范号：GO-70.3-00.00.OF.01-A-A国电联合动力技术有限公司版本修订内容修订日期A 1st版 2010.091. UP100/3000 IIA 风电机组总体技术参数表一、UP100/3000 IIA LT 机组总体技术数据序号描述单位规格1 机组数据1.1 制造商国电联合动力技术有限公司1.2 型号 UP1001.3 额定功率kW 30001.4 叶轮直径m 100.81.5 切入风速m/s 41.6 额定风速m/s 11.91.7 切出风速（10分钟均值）切出风速（3秒平均值）m/s25351.8 重新切入风速m/s 201.9 抗最大风速（3秒均值）m/s 59.51.10 设计寿命年202 叶片2.1 产品型号 UP492.2 叶片材料玻璃纤维增强树酯2.3 叶片数量个 32.4 风轮倾角° 52.5 额定转速Rpm 14.32.6 旋转方向(从上风向看) 顺时针2.7 扫风面积m2 79803 齿轮箱3.1 齿轮箱形式差动行星3.2 传动级数4级3.3 齿轮传动比率 843.4 额定转矩kNm 22043.5 润滑形式电动泵+机械泵3.6 润滑油型号专用齿轮箱油润滑4 发电机4.1 类型双馈发电机4.2 额定功率kW 31004.3 额定电压V 6904.4 定子额定电流 A 21904.5 转子额定电流 A 8434.6 防护等级 IP544.7 额定频率Hz 504.8 绝缘等级 H5 制动系统5.1 主制动系统气动变桨5.2 第二制动系统机械刹车6 偏航系统6.1 类型电驱动主动偏航6.2 偏航轴承形式齿轮传动，内齿6.3 偏航速度度/秒0.37 控制系统7.1 控制柜机舱内机舱控制柜、变流器控制柜塔筒内高压开关柜、控制柜7.2 软并网装置/类型IGBT逆变7.3 补偿电容容量/组数kvar 无7.4 额定出力的功率因数-0.95～0.95 (可调节)8 防雷保护8.1 防雷设计标准按照IEC61024-I设计，符合GL2003认证规范8.2 防雷措施电气防雷、叶尖防雷等8.3 风机接地电阻Ω≤4Ω9 塔架9.1 类型钢制锥筒（内设爬梯、防跌落保护、照明灯等）9.2 高度（塔底法兰至轮毂中心高）米909.3 表面防腐喷漆防腐10 重量10.1 机舱吨12210.2 叶轮吨50.710.3 塔架吨213.310.4 基础环吨11 基础地埋基础环钢砼结构12 适用范围12.1 运行温度℃ -30～+40℃（低温）/-10～+40℃（常温）12.2 生存温度(待机) ℃ -40～+50℃（低温）/-20～+50℃（常温）12.3 防沙尘mg/m3 1012.4 是否考虑冰载是12.5 地震烈度级Ⅶ二、标准功率曲线UP100/3000机组标准功率曲线注：以上仅在空气密度为1.225kg/m3,湍流强度小于10%时有效。

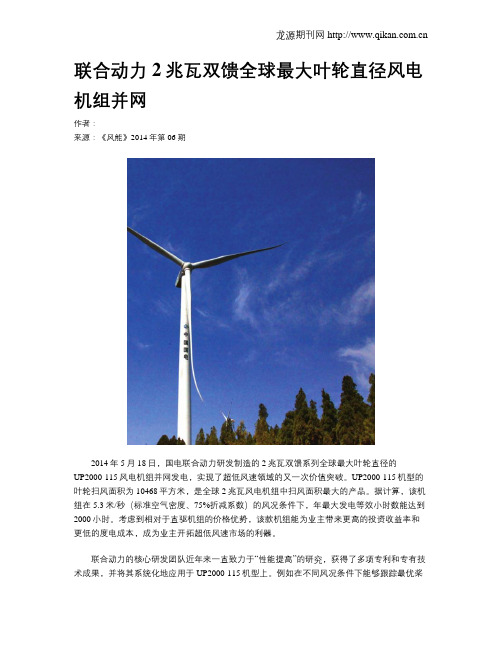

联合动力2兆瓦双馈全球最大叶轮直径风电机组并网作者：来源：《风能》2014年第06期2014年5月18日，国电联合动力研发制造的2兆瓦双馈系列全球最大叶轮直径的UP2000-115风电机组并网发电，实现了超低风速领域的又一次价值突破。
UP2000-115机型的叶轮扫风面积为10468平方米，是全球2兆瓦风电机组中扫风面积最大的产品。
据计算，该机组在5.3米/秒（标准空气密度、75%折减系数）的风况条件下，年最大发电等效小时数能达到2000小时。
考虑到相对于直驱机组的价格优势，该款机组能为业主带来更高的投资收益率和更低的度电成本，成为业主开拓超低风速市场的利器。
联合动力的核心研发团队近年来一直致力于“性能提高”的研究，获得了多项专利和专有技术成果，并将其系统化地应用于UP2000-115机型上。
例如在不同风况条件下能够跟踪最优桨距角，也能在不同空气密度条件下进行控制策略的自适应调节，诸多最优能量捕获技术能够大大提高机组的发电量，使超低风速区域也能创造出新的商业价值。
此外，联合动力在UP2000-115机型上启用了振动监测方面的最新研究成果，向业主提供集成化的叶片和传动链健康检测技术手段，大大提高了机组的运行可靠性。
【短评】尽管UP2000-115刚刚并网，尚无更多数据可供检验，但同样脱胎于联合动力超低风速研发团队的UP1500-97近一年的运行数据，让业内对新出的这款超低风速机组充满了期待。
从去年7月在天津并网发电的1.5兆瓦全球最大叶轮直径风电机组UP1500-97，到今年2兆瓦双馈系列全球最大叶轮直径风电机组UP2000-115，联合动力在低风速市场上也是紧跟对手，不断推新。
然而，在“全球最大叶轮直径”、“全球最大扫风面积”等吸人眼球的字眼之下，业内更翘首以盼的是这些新型机组在可利用率和发电量上的实质性突破。
功率因数0.8滞后| 1500min -1 | 50Hz | 3相4线 | 额定电压400VAC常用功率 备用功率 300kWe/375kVA 330kWe/413kVACPG300F8发电机组规格说明书标准构成全钢板折弯公共底架、空空中冷大容量散热器、部件模块化设计、ABB/施耐德电气元件等，精工制造的发电机组具有稳定、可靠、安全、环保等优越性。
发电机组有燃料进出口连接口、电源端子连接装置、排气管连接口、自动并机、负载数字化分配等装置，发电机组可以实现便捷运输、快速安装、易调试工作，快速接驳后即可实现一台或多台并机供电。
应用说明常用功率:应用于当正常电网供电发生故障中断,作为应急电源向变化负荷供应电力;在限定时间内具备10% 超载运行能力。
低燃料消耗率，多台机组并机后可以实现不对称负荷管理，可实现最佳油耗最佳功率段运行。
标准依据发电设备的设计、组装及检验，依照IEC34-1、IEC34-5、IEC34-6、JEC114、JEC139及JEC146等国际标准及规范。
发电机组输出，根据ISO8528、ISO3046-1、DIN6271及BS5514等标准设定。
结构概要CPG300F8发电机组具有输出性能优越、耐久性强、可靠性高等特点。
发电机组装，根据严格的控制系统管理品质质量。
在设计及制造的基本理念是操作维护简单，小型、结构紧凑、轻量、维护保养简便、稳定、注意细节、性价比高的等值高端产品。
本图片仅供参考，以实际交货为准。
单一轴承式发电机，直接发动机与发电机钢性弹片联接：即转子的一端承受轴承，转子的另一端的多层铁板直接连接发动机飞轮。
消声器固定在散热器上端，全部的部件、必要的装置，都完整装载在公共底架上。
橡胶隔震德国VULKAN防震橡胶隔振器安装在公共底架与发动机、发电机及控制柜之间(即内避震)，可以有效的衰减来自横向、纵向、垂直等方向的震动。
制造商- CRRC输出功率(封车) kWm 379 508BHP 进气方式- 涡轮增压排气方式- 废气涡轮(双通道水冷)- 6缸-直列/四冲程/水冷*冲程mm 131*145L 11.7380. 冷却液位低保护-CPG300F8技术规格书- Page 8 of 8 Total - Jan/2016 Ver.04。
国电联合动力UP2000-96-DF- CC/NC-3A风电机组总体技术参数规范号：GO-70.3-00.00.ON.14-A-D版本修订内容修订日期A 1st版 2010.12B 叶片更新 2011.02C 功率曲线更新 2011.05D 动力电缆及控缆型号更新 2011.06国电联合动力技术有限公司1. UP2000-96-DF- CC/NC-3A 风电机组总体技术参数表一、UP2000-96-DF- CC/NC-3A机组总体技术数据 序号描述单位规格1 机组数据1.1 制造商国电联合动力技术有限公司1.2 型号UP2000-96-DF- CC/NC-3A1.3 额定功率 kW20001.4 叶轮直径 m96.41.5 切入风速 m/s31.6 额定风速 m/s101.7 切出风速（10分钟均值）切出风速（3秒平均值）m/s25351.8 重新切入风速 m/s201.9 抗最大风速（3秒均值） m/s52.51.10 设计寿命年 202 叶片2.1 产品型号UPBlada-2000-47-3A 2.2 叶片材料玻璃纤维增强树酯2.3 叶片数量个 32.4 叶轮转速 Rpm9.88～19.52.5 额定转速 Rpm17.282.6 最优叶尖速比9.32.7 扫风面积m267932.8 旋转方向(从上风向看)顺时针2.9 风轮倾角 °53 齿轮箱3.1 传动级数三级传动（一级行星两级平行）3.2 齿轮传动比率103.023.3 额定功率 kW22053.4 润滑形式电动油压泵3.5 润滑油型号Mobilgear SHC XMP 3204 发电机4.1 类型4极双馈异步发电机4.2 额定功率 kW20004.3 额定电压 V6904.4 额定转速 rpm17804.5 额定频率 Hz504.6 绝缘等级 F4.7 润滑脂型号Kluberplexbem41-132或同类性能油脂4.8 防护等级IP545 制动系统5.1 主制动系统全顺桨独立制动5.2 第二制动系统单盘式，失效安全，主动型（在电网断开期间可让传动系统停车）6 偏航系统6.1 类型主动电驱动型6.2 偏航轴承形式4点接触双滚珠轴承，内齿6.3 偏航速度度/秒 0.87 控制系统7.1 控制柜PLC7.2 软并网装置/类型IGBT逆变7.3 补偿电容容量/组数 kvar无7.4 额定出力的功率因数-0.95～0.95 (可调节)8 防雷保护8.1 防雷设计标准按照IEC61024-I设计，符合GL2003认证规范8.2 防雷措施电气防雷、叶尖防雷等8.3 风机接地电阻Ω≤4Ω9 塔架9.1 类型钢制锥筒（内设爬梯、防跌落保护、照明灯等）9.2 高度（塔底法兰至轮毂中心高）米 809.3 表面防腐喷漆防腐10 重量10.1 机舱吨 6910.2 叶轮吨 4010.3 塔架吨 176（不含约7.8吨内附件）10.4 基础环吨9（含接地附件）11 基础地埋基础环钢砼结构12 适用范围12.1 运行温度℃ -30～+40℃（低温）/-10～+40℃（常温）12.2 生存温度(待机) ℃ -40～+50℃（低温）/-20～+50℃（常温）12.3 防沙尘 mg/m31012.4 是否考虑冰载是12.5 地震烈度级Ⅶ二、标准功率曲线UP2000-96-DF- CC/NC-3A机组标准功率曲线注：以上仅在空气密度为1.225kg/m3,湍流强度小于10%时有效。
1.5MW风电机组说明书编制：校对：审核：批准：目录一、机组简介 (4)1.1总体技术参数介绍 (4)二、机组部件介绍 (8)2.1叶片介绍 (8)2.2轮毂及变桨系统简介 (8)2.3传动链系统 (9)2.4偏航系统 (10)2.5液压系统简介 (11)2.6齿轮箱系统 (14)2.7发电机系统 (16)2.8滑环系统 (18)2.9电气控制系统 (19)2.10变流器简介 (24)2.11 监控系统 (25)2.12风况检测装置 (26)2.13防雷系统 (26)三、机组运行状态说明 (27)3.1待机状态 (28)3.2启动状态 (29)3.3运行状态 (30)3.4并网发电状态 (31)3.5停机状态 (32)3.6维护状态 (34)3.7机组运行及注意事项 (35)一、机组简介1.5MW风力发电机组是由国电联合动力技术有限公司与德国Aerodyn公司联合设计，它采用三叶片、上风向、水平轴、双馈异步发电机、主动电变桨矩、变速恒频逆变器并网技术，具有通用性强、功率曲线先进、结构成熟、运行可靠等优点，同时在发电机、齿轮箱、轴承等关键部件上采用了最新设计，单机容量最适合中国目前的环境及安装使用条件。
国电联合动力技术有限公司在设计之初就提出了‘差异化，系列化’的设计思路，充分考虑中国实际风资源状况，在德方设计的防风沙机型基础上，发挥联合设计优势，进行产品系列化设计。
根据中国不同风场类型，设计了分别适用于IEC2A，IEC3A和IEC2A+,IEC3A+等的冷态，常温，防风沙的系列风机，根据机组叶轮直径不同分为：UP77、UP82、UP86三种类型。
1.1总体技术参数介绍续前表：二、机组部件介绍2.1叶片介绍1.5MW风电机组所用的叶片基体材料是有高性能的低粘度环氧树脂加热固化而成，具有粘接强度高、韧性好、耐腐蚀、耐疲劳性好，断裂延伸率高的特点，能够与增强材料良好的匹配，满足叶片的耐疲劳性能要求。
国电联合动力UP-2000风机基础技术要求规范号：GV-70.3-GR.RB.ON.01-A-A国电联合动力技术有限公司版本修订内容修订日期A 第一版 2011.051 施工要求1.1 严格按施工设计图施工，并符合现行的施工验收规范《混凝土结构工程施工质量验收规范》（GB50204-2002）。
1.2 基础开挖时防止基土扰动。
采用机械开挖时，最后200mm应由人工挖掘。
在挖掘工作开始之前，必须采取预防措施，以防止来自地下水的不良影响。
为了防止形成高地下水位，必须建立井点系统，在挖掘工作开始之前，必须保证地下水位的稳定。
在挖掘过程中，必须注意观察土壤的成分，特别是要注意土壤的有机残留物以及是否有挖掘过的迹象。
当达到了最终挖掘深度后，应该特别注意保护上部土层不受挖掘机械、雨水以及地表水的影响。
当到达最终挖掘深度，强烈推荐在清理层浇筑厚度至少在100mm的低等级混凝土。
如果实际的挖掘深度大于预期的深度，可以用致密沙石或者是低等级的混凝土来代替土壤进行填埋。
开挖后必须要有资质的岩土工程师、监理工程师会同相关人员验槽方可进行下一道工序。
1.3 承包人承包人根据图纸、说明以及施工方的建议，负责工作场地、挖掘设备、脚手架以及基础所需钢筋和混凝土的准备工作。
承包人负责基础部分的安装，并负责对其进行调整。
1.4 岩土工程报告本说明附有岩土工程报告的模版。
1.5 检查在建设基础之前，应对以下土壤参数进行验证（最低要求）：•摩擦角或内聚力•密度•地下水位在工程实施过程中，必须对以下项目进行验证或上报：•材料的质量•工作程序•重要的尺寸(主要的几何参数，最小混凝土层等)•材料与尺寸的差异•无法预料的事件(沉降以及对相邻建筑物的影响等等)•临时性工作，工作的中断和开始1.6 混凝土浇筑按大体积混凝土要求施工，采用发热量较小水泥品种，应采取防止内外温差引起裂缝的技术措施，施工中混凝土内外温差控制在25℃以内。
基础要求连续施工，一次完成混凝土浇筑。
