《国电联合动力UP-2000风机基础技术要求》
- 格式：doc
- 大小：263.50 KB
- 文档页数：15
下载文档原格式
合集下载
风机基础施工方案
目录1、工程概况2、编制依据3、机械配置及劳动力组织4、施工方案5、质量控制点分析及预防措施6、质量要求及保证措施7、危险因素辨识及控制措施8、季节性施工技术措施9、安全文明施工措施10、混凝土浇筑过程中应急处理办法1 工程概况---------------- 风电项目（风机）工程共安装25台国电联合动力技术有限公司生产的UP2000-103 -4C （常温型）风机，总装机容量49.5MW,机组叶轮直径103m,轮毂高度为80m。
本风电场位于安徽省安庆市宿松县境内，距宿松县城约45km，地处国营华阳河农场及复兴镇洲头乡，南临长江，北倚黄湖、大官湖，其场地平坦开阔，主要由农田、湖滩地构成，地形自然标高在10.2m-13.0m。
2 编制依据3 机械配置及劳动力组织3.1施工机械3.2作业工器具汇总表3.3安全用具汇总表3.4劳动力组织4 施工方案4.1施工流程图4.2定位放线及土方工程4.2.1施工前，所使用的测量仪器——全站仪、水准仪必须经计量检定所检定合格，并保证在有效使用期内，方可使用。
4.2.2设计单位将风机中心定位桩交付后，使用全站仪对风机中心点进行复测，复测合格后方可使用。
4.2.3在基础东、南、西、北方向各用木桩作基础的定位桩，作为基础放线的控制点。
控制点的保护，要避免车辆碰撞、碾压或震动。
控制点周围严禁堆放杂物，在控制点外侧0.5m 处，用脚手管或钢筋焊成方框做临时围护栏杆，并刷上显眼的红白相间的油漆标志。
标高基准点根据设计要求设置，将此标高引测到控制点桩上，作为此风机的统一标高。
4.3降水施工方法4.3.1根据实际开挖情况，如含水率过高，采用真空降水。
4.3.1.1真空管的埋设.4.3.1.2真空管埋设完毕，应接通总管与抽水设备进行试抽水，检查有无漏水，漏气现象，出水是否正常，有无淤塞现象，如有异常情况应及时进行修理。
4.3.1.3真空管的使用真空管工作后，应保证连续不断的排水，正常出水规律是“先大后小，先混后清”。
风机基础施工方案
作业指导书工程名称：电项目（风机）工程编号：TJ-001作业项目名称：风机基础施工方案编制单位：风电项目部编制：日期：审核：日期：审定：日期：批准：日期：出版时间版次风机基础施工方案1/23目录1、工程概况2、编制依据3、机械配置及劳动力组织4、施工方案5、质量控制点分析及预防措施6、质量要求及保证措施7、危险因素辨识及控制措施8、季节性施工技术措施9、安全文明施工措施10、混凝土浇筑过程中应急处理办法1工程概况-----------------风电项目（风机）工程共安装25台国电联合动力技术有限公司生产的UP2000-103 -4C（常温型）风机，总装机容量49.5MW，机组叶轮直径103m，轮毂高度为80m。
本风电场位于安徽省安庆市宿松县境内，距宿松县城约45km，地处国营华阳河农场及复兴镇洲头乡，南临长江，北倚黄湖、大官湖，其场地平坦开阔，主要由农田、湖滩地构成，地形自然标高在10.2m-13.0m。
2编制依据3机械配置及劳动力组织3.1施工机械3.2作业工器具汇总表3.3安全用具汇总表3.4劳动力组织4施工方案4.1施工流程图4.2定位放线及土方工程4.2.1施工前，所使用的测量仪器——全站仪、水准仪必须经计量检定所检定合格，并保证在有效使用期内，方可使用。
4.2.2设计单位将风机中心定位桩交付后，使用全站仪对风机中心点进行复测，复测合格后方可使用。
4.2.3在基础东、南、西、北方向各用木桩作基础的定位桩，作为基础放线的控制点。
控制点的保护，要避免车辆碰撞、碾压或震动。
控制点周围严禁堆放杂物，在控制点外侧0.5m处，用脚手管或钢筋焊成方框做临时围护栏杆，并刷上显眼的红白相间的油漆标志。
标高基准点根据设计要求设置，将此标高引测到控制点桩上，作为此风机的统一标高。
4.3降水施工方法4.3.1根据实际开挖情况，如含水率过高，采用真空降水。
4.3.1.1真空管的埋设.4.3.1.2真空管埋设完毕，应接通总管与抽水设备进行试抽水，检查有无漏水，漏气现象，出水是否正常，有无淤塞现象，如有异常情况应及时进行修理。
风力发电基础桩基施工方案
风力发电基础桩基施工方案本方案适用于天津大港沙井子风电四期工程的风机桩基工程沉桩施工。
编制依据包括《建筑工程施工质量验收统一标准》（GB-2013）、《建筑地基基础工程施工质量验收规范》（GB-2016）、《建筑地基基础设计规范》（GB-2011）等。
国电天津大港沙井子风电场位于大港区南部，共安装21台联合动力UP115/2000MW级风力发电机组。
场区内地层从上而下呈层状分布，除个别地层分布欠稳定外，主要地层层面坡度小于10%。
风电场周边地区的公路交通条件较好，距风场不远有唐津、荣乌、津晋高速以及津淄、津岐公路，交通十分便利。
施工准备包括内业技术准备、外业施工准备、人员准备等。
内业技术准备方面需要准备测量设备、计算机等工具。
外业施工准备包括施工场地的清理、道路交通标志的设置等。
人员准备方面需要配备具有相关资质的工程技术人员和施工人员。
5.施工方案施工方案包括桩基施工流程、施工安全措施、施工质量控制等。
桩基施工流程包括桩位布置、桩基施工准备、沉桩施工、桩基验收等。
施工安全措施包括施工现场的安全防护、施工过程中的安全操作等。
施工质量控制包括桩基施工过程中的质量检查、质量验收等。
在施工过程中，需要注意场地的环境保护和施工噪声控制。
同时，需要按照相关标准和规范进行施工，保证施工质量和安全。
6.总结本文介绍了天津大港沙井子风电四期工程的桩基施工方案，包括适用范围、编制依据、工程概况、施工准备、施工方案等内容。
在施工过程中，需要注意环境保护和施工质量控制，保证施工安全和质量。
在施工前，应该组织相关技术人员进行实施性施工组织设计的研究，审核施工图纸，澄清有关技术问题，并熟悉规范和技术标准。
同时，应该制定施工安全保证措施和应急预案，并对施工人员进行技术交底。
在施工前，还需要对参建施工人员进行上岗前技术培训，考察合格后方可持证上岗。
在外业技术准备阶段，施工场地应该整理完毕，并且场地应该整平，以满足设备人员进场的要求。
UP2000-96-DF- CC NC-3A风电机组总体技术参 数-D
国电联合动力UP2000-96-DF- CC/NC-3A风电机组总体技术参数规范号：GO-70.3-00.00.ON.14-A-D版本修订内容修订日期A 1st版 2010.12B 叶片更新 2011.02C 功率曲线更新 2011.05D 动力电缆及控缆型号更新 2011.06国电联合动力技术有限公司1. UP2000-96-DF- CC/NC-3A 风电机组总体技术参数表一、UP2000-96-DF- CC/NC-3A机组总体技术数据 序号描述单位规格1 机组数据1.1 制造商国电联合动力技术有限公司1.2 型号UP2000-96-DF- CC/NC-3A1.3 额定功率 kW20001.4 叶轮直径 m96.41.5 切入风速 m/s31.6 额定风速 m/s101.7 切出风速（10分钟均值）切出风速（3秒平均值）m/s25351.8 重新切入风速 m/s201.9 抗最大风速（3秒均值） m/s52.51.10 设计寿命年 202 叶片2.1 产品型号UPBlada-2000-47-3A 2.2 叶片材料玻璃纤维增强树酯2.3 叶片数量个 32.4 叶轮转速 Rpm9.88～19.52.5 额定转速 Rpm17.282.6 最优叶尖速比9.32.7 扫风面积m267932.8 旋转方向(从上风向看)顺时针2.9 风轮倾角 °53 齿轮箱3.1 传动级数三级传动（一级行星两级平行）3.2 齿轮传动比率103.023.3 额定功率 kW22053.4 润滑形式电动油压泵3.5 润滑油型号Mobilgear SHC XMP 3204 发电机4.1 类型4极双馈异步发电机4.2 额定功率 kW20004.3 额定电压 V6904.4 额定转速 rpm17804.5 额定频率 Hz504.6 绝缘等级 F4.7 润滑脂型号Kluberplexbem41-132或同类性能油脂4.8 防护等级IP545 制动系统5.1 主制动系统全顺桨独立制动5.2 第二制动系统单盘式，失效安全，主动型（在电网断开期间可让传动系统停车）6 偏航系统6.1 类型主动电驱动型6.2 偏航轴承形式4点接触双滚珠轴承，内齿6.3 偏航速度度/秒 0.87 控制系统7.1 控制柜PLC7.2 软并网装置/类型IGBT逆变7.3 补偿电容容量/组数 kvar无7.4 额定出力的功率因数-0.95～0.95 (可调节)8 防雷保护8.1 防雷设计标准按照IEC61024-I设计，符合GL2003认证规范8.2 防雷措施电气防雷、叶尖防雷等8.3 风机接地电阻Ω≤4Ω9 塔架9.1 类型钢制锥筒（内设爬梯、防跌落保护、照明灯等）9.2 高度（塔底法兰至轮毂中心高）米 809.3 表面防腐喷漆防腐10 重量10.1 机舱吨 6910.2 叶轮吨 4010.3 塔架吨 176（不含约7.8吨内附件）10.4 基础环吨9（含接地附件）11 基础地埋基础环钢砼结构12 适用范围12.1 运行温度℃ -30～+40℃（低温）/-10～+40℃（常温）12.2 生存温度(待机) ℃ -40～+50℃（低温）/-20～+50℃（常温）12.3 防沙尘 mg/m31012.4 是否考虑冰载是12.5 地震烈度级Ⅶ二、标准功率曲线UP2000-96-DF- CC/NC-3A机组标准功率曲线注：以上仅在空气密度为1.225kg/m3,湍流强度小于10%时有效。
2000kW风力发电机组安装技术
等，以便及时预防和控制事故。部分施工项目只重视常用的建 筑物沉降、变形、倾斜观测，而对于基坑土体情况变化的观测不
4 结束语
考虑、不重视，导致不能及时根据基坑土体变化采取相应的预
建筑基坑的开挖与支护结构是一个系列工程，涉及工程地
防、处理措施。
质、水文地质、工程结构、建筑材料、施工工艺和施工管理等多
2008 年合肥大蜀山边某小区工程，对高度近 15m 的基坑
（上接第 68 页）
水
、、
2.5 忽视周边环境、建筑物对基坑的影响
基坑开挖前应了解周边环境、建筑物、地表水排泄、地下管 3 对新的基坑施工技术、方法不了解
电
线分布、道路、车辆、行人等情况，并且采取相应措施。基坑边上
暖
的堆载，以及机具运行等动荷载，雨水、施工用水湿透等因素， 都会使土体自重应力和土体剪应力发生变化。
建筑的飞速发展给深基坑支护结构带来一场技术革命。在 钢板桩、钢筋混凝土板桩、钻孔灌注桩挡墙、地下连续墙、锚喷
通 技 术
《建筑地基基础设计规范》规定，新建建筑物的基础埋深不 支护等支护结构成功应用后，双排桩、土钉、组合拱帷幕、旋喷
与
宜大于原有建筑物基础埋深，或两基础之间的净距离应该大于 两基础高差的 1~2 倍，否则要采取分段施工、做护坡桩、地下连
参考文献
［1］ GB/T 19568- 2004，风力发电机组装配和安装规范[S].北京：中国标准出版社，2004. ［2］ GB/T1231- 2006，钢结构用高强度大六角头螺栓大六角头螺母垫圈技术条件[S].北京：
④机舱内安装人员通过盘车装置、变桨
中国标准出版社，2006.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

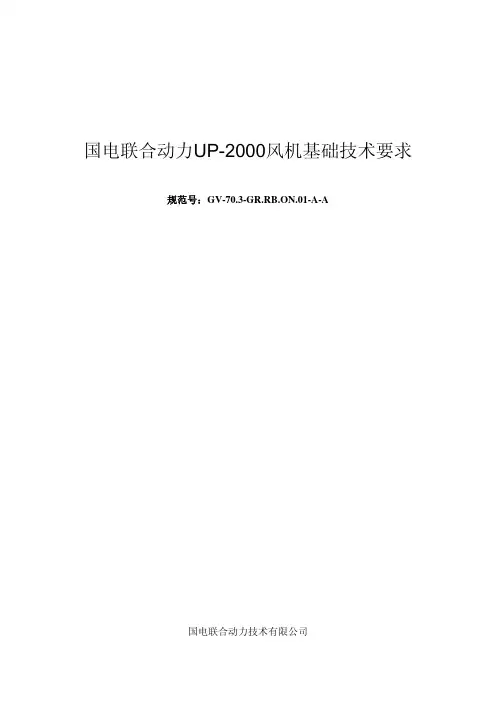

《国电联合动力UP-2000风机基础技术要求》
国电联合动力UP-2000风机基础技术要求规范号：GV-70.3-GR.RB.ON.01-A-A国电联合动力技术有限公司版本修订内容修订日期A 第一版 2011.051 施工要求1.1 严格按施工设计图施工，并符合现行的施工验收规范《混凝土结构工程施工质量验收规范》（GB50204-2002）。
1.2 基础开挖时防止基土扰动。
采用机械开挖时，最后200mm应由人工挖掘。
在挖掘工作开始之前，必须采取预防措施，以防止来自地下水的不良影响。
为了防止形成高地下水位，必须建立井点系统，在挖掘工作开始之前，必须保证地下水位的稳定。
在挖掘过程中，必须注意观察土壤的成分，特别是要注意土壤的有机残留物以及是否有挖掘过的迹象。
当达到了最终挖掘深度后，应该特别注意保护上部土层不受挖掘机械、雨水以及地表水的影响。
当到达最终挖掘深度，强烈推荐在清理层浇筑厚度至少在100mm的低等级混凝土。
如果实际的挖掘深度大于预期的深度，可以用致密沙石或者是低等级的混凝土来代替土壤进行填埋。
开挖后必须要有资质的岩土工程师、监理工程师会同相关人员验槽方可进行下一道工序。
1.3 承包人承包人根据图纸、说明以及施工方的建议，负责工作场地、挖掘设备、脚手架以及基础所需钢筋和混凝土的准备工作。
承包人负责基础部分的安装，并负责对其进行调整。
1.4 岩土工程报告本说明附有岩土工程报告的模版。
1.5 检查在建设基础之前，应对以下土壤参数进行验证（最低要求）：•摩擦角或内聚力•密度•地下水位在工程实施过程中，必须对以下项目进行验证或上报：•材料的质量•工作程序•重要的尺寸(主要的几何参数，最小混凝土层等)•材料与尺寸的差异•无法预料的事件(沉降以及对相邻建筑物的影响等等)•临时性工作，工作的中断和开始1.6 混凝土浇筑按大体积混凝土要求施工，采用发热量较小水泥品种，应采取防止内外温差引起裂缝的技术措施，施工中混凝土内外温差控制在25℃以内。
基础要求连续施工，一次完成混凝土浇筑。
国电联合动力UP82 IIIA风电机组技术规格20091227
名称1叶片9机舱罩2变桨驱动10连轴器3整流罩11偏航回转支撑4轮毂12偏航刹车卡钳5浮动轴承13塔架6主轴14偏航驱动7推力轴承15机架8齿轮箱16发电机国电风电设备技术研究所1国电联合动力技术有限公司15mwlt风电机组技术规范12机型适用环境条件表12机型适用环境条件待机状态的环境温度范围4050运行状态的环境温度范围3040平均环境温度大约0地震烈度vii级防结冰考虑冰载有防风沙有平均湿度7013总体技术参数表13总体技术参数序号描述单位规格1机组数据11制造商国电联合动力技术有限公司12型号up8213额定功率kw150014叶轮直径m827615切入风速ms316额定风速ms108切出风速10分钟均值2517ms切出风速3秒平均值3518重新切入风速ms2010分钟平均值19抗最大风速3秒均值ms525110设计寿命年202叶片21产品型号国电联合动力up402522叶片材料玻璃纤维增强树酯23叶片数量个324叶轮转速rpm9719525额定转速rpm17426最优叶尖速比8527扫风面积m2538428旋转方向从上风向看顺时针29风轮仰角53齿轮箱31齿轮箱结构两级行星一级平行轴圆柱32齿轮传动比率1004833额定功率kw166334润滑形式电动油压泵35外形参数mm2608x2600x1550国电风电设备技术研究所2国电联合动力技术有限公司15mwlt风电机组技术规范4发电机41额定功率kw155042额定电压v69043额定电流a126244额定转速rpm175045额定频率hz5046绝缘等级f47润滑脂型号mobilshc100或通用油酯48防护等级ip54发电机5主轴制动系统51主制动系统全顺桨独立制动单盘式失效安全主动型在电网断开期间52第二制动系统可让传动系统停车6偏航系统61类型主动电驱动型aerodyn62偏航轴承形式4点接触单滚珠轴承内齿63偏航速度度秒087控制系统71软并网装置类型igbt逆变72补偿电容容量组数kvar无73额定出力的功率因数095超前095滞后8防雷保护81防雷措施电气防雷叶尖防雷等82风机接地电阻?4?9塔架高度塔底法兰至轮毂中91m65心高92表面防腐按iso12944c410重量101机舱t61102叶轮t337103塔架不含附件t86311基础地埋基础环钢砼结构12设计标准germanishlioyd200314气动技术相关参数与规格表14气动技

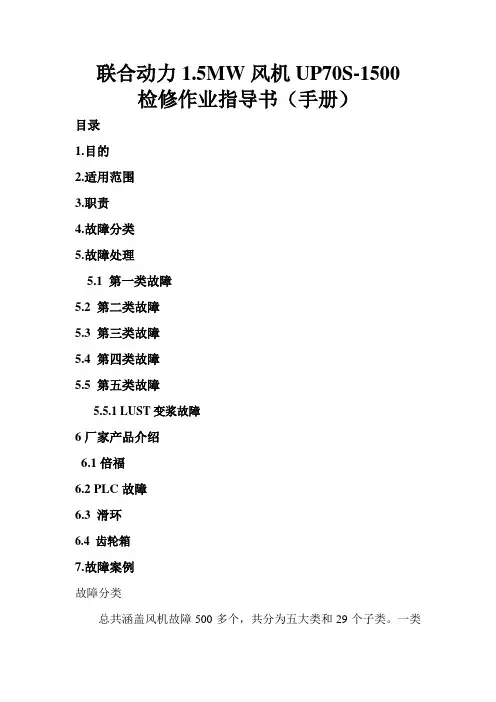

联合动力MW风机UPS检修作业指导书手册
联合动力1.5MW风机UP70S-1500 检修作业指导书（手册）
目录
1.目的
2.适用范围
3.职责
4.故障分类
5.故障处理
5.1 第一类故障
5.2 第二类故障
5.3 第三类故障
5.4 第四类故障
5.5 第五类故障
5.5.1 LUST变浆故障
6厂家产品介绍
6.1倍福
6.2 PLC故障
6.3 滑环
6.4 齿轮箱
7.故障案例
故障分类
总共涵盖风机故障500多个，共分为五大类和29个子类。
一类
至五类故障级别原则上逐类递增。
第一类故障
CPU类故障、UPS类故障、变压器类故障、初始化类故障、防雷保护类故障、风速风向类故障、航标灯类故障、机舱冷却类故障、机舱震动类故障、机舱加热类故障、机柜冷却类故障、结冰类故障、版本类故障、熔丝类故障、停机类故障、叶轮刹车类故障、叶轮位置类故障、叶轮转速类故障、液压类故障、主轴类故障等共计20个子类。
第二类故障
齿轮箱类故障、发电机类故障、PROFIBUS类故障、偏航类故障、安全链类故障等共计5个子类。
第三类故障
电网类故障共计1个子类故障。
第四类故障
ABB变流器类故障共计1个子类故障。
第五类故障
LUST变浆类故障、SSB变浆类故障等共计2个子类故障。
5.1 第一类故障
5.1.1 CPU类故障
5.1.2 UPS类故障
5.2 第二类故障
5.3 第三类故障。
风机基础设计总说明
9混凝土拆模后，地面以下部位应及时回填，地面以上部分应及时加以覆盖养护。
六基础钢筋工程
1钢筋：I为HPB235一级钢筋，IT为HRB335二级钢筋，IIT为HRB400抗疲劳三级钢筋。钢筋直径<=16采用二级钢筋，直径>16采用抗疲劳三级钢筋。混凝土灌注桩中的主筋采用二级钢筋。
2钢筋搭接：直径>=22的钢筋采用钢筋连接（除11~14号钢筋）采用机械连接；直径<22mm的钢筋采用绑扎搭接，钢筋搭接长度不应小于1.2La（钢筋锚固长度）。钢筋的接头位置宜设置在构件受力较小处，且错开，爱街头左右35d且不小于500mm的区段内，街头的受拉钢筋截面面积额与受拉钢筋总截面面积的比值不宜超过1/2.钢筋应按100%的绑扎率进行绑扎。
4.2泥浆稠度应适当控制，过稠影响钻进速度，过稀不利于护壁排渣，施工期间护筒内的泥浆面应高出地下水位1.0m以上，在受水位涨落影响时，泥浆面应高出最高水位1.5m以上，在清孔过程中应不断置换泥浆直至浇筑水下混凝土，浇筑混凝土前，孔底500mm以内的泥浆比重应小于1.25；含砂率<=8%；粘度<=28s。
2基础环和地基的密封及施工要求应满足《国电联合动力UP-3000风机基础设计要求》（规范号：GB-70.3-GR.GR.OF.01-A-A）。
九沉降观测
基础沉降观测应满足《国电联合动力UP-3000风机基础设计要求》（规范号：GB-70.3-GR.GR.OF.01-A-A）中1.8条中的要求。
本工程采用国电联合动力技术有限公司生产的联合动力UP100型风力发电机组，功率3000W，轮毂高度90M，风轮直径100M。风电机组基础设计级别为I级，桩基安全等级为一级，设计使用年限为50年，抗震设防类别为丙类。
一、设计依据
六基础钢筋工程
1钢筋：I为HPB235一级钢筋，IT为HRB335二级钢筋，IIT为HRB400抗疲劳三级钢筋。钢筋直径<=16采用二级钢筋，直径>16采用抗疲劳三级钢筋。混凝土灌注桩中的主筋采用二级钢筋。
2钢筋搭接：直径>=22的钢筋采用钢筋连接（除11~14号钢筋）采用机械连接；直径<22mm的钢筋采用绑扎搭接，钢筋搭接长度不应小于1.2La（钢筋锚固长度）。钢筋的接头位置宜设置在构件受力较小处，且错开，爱街头左右35d且不小于500mm的区段内，街头的受拉钢筋截面面积额与受拉钢筋总截面面积的比值不宜超过1/2.钢筋应按100%的绑扎率进行绑扎。
4.2泥浆稠度应适当控制，过稠影响钻进速度，过稀不利于护壁排渣，施工期间护筒内的泥浆面应高出地下水位1.0m以上，在受水位涨落影响时，泥浆面应高出最高水位1.5m以上，在清孔过程中应不断置换泥浆直至浇筑水下混凝土，浇筑混凝土前，孔底500mm以内的泥浆比重应小于1.25；含砂率<=8%；粘度<=28s。
2基础环和地基的密封及施工要求应满足《国电联合动力UP-3000风机基础设计要求》（规范号：GB-70.3-GR.GR.OF.01-A-A）。
九沉降观测
基础沉降观测应满足《国电联合动力UP-3000风机基础设计要求》（规范号：GB-70.3-GR.GR.OF.01-A-A）中1.8条中的要求。
本工程采用国电联合动力技术有限公司生产的联合动力UP100型风力发电机组，功率3000W，轮毂高度90M，风轮直径100M。风电机组基础设计级别为I级，桩基安全等级为一级，设计使用年限为50年，抗震设防类别为丙类。
一、设计依据
国电联合动力风力发电机组法兰技术规范2011.03.17

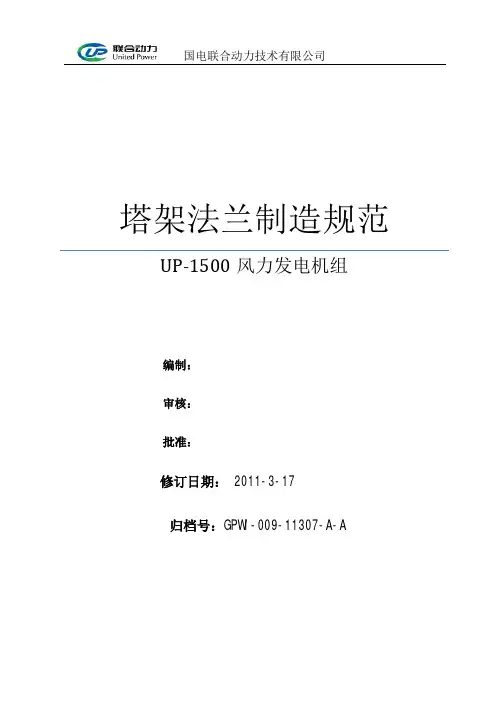

国电联合动力技术有限公司塔架法兰制造规范UP-1500风力发电机组编制：审核：批准：修订日期： 2011-3-17归档号：GPWI-009-11307-A-A归档号：GP-WI-009-11307-A-A目录1. 总则 (3)2. 编制依据 (3)3. 术语定义 (5)4. 材料及试验 (6)5. 制造工艺 (7)6.力学性能指标 (7)7. 尺寸与形位公差 (8)8. 试块取样与检验 (8)9. 标识 (10)10. 产品出厂附带文件 (10)11. 包装运输 (10)归档号：GP-WI-009-11307-A-A 1. 总则1.1本规范适用于国电联合动力UP-1500kW风电发电机组塔架法兰的制造与验收。
1.2本规范规定了国电联合动力UP-1500kW风力发电机组塔架法兰的通用技术要求、制造工艺、检验和试验方法、标识、包装和运输。
如果图纸中技术要求与本规范有差异，以本规范为准。
本标准适用于热带、温带（－20℃～＋50℃）、寒带（－50℃～＋50℃）风力发电塔架法兰的生产和验收。
本规范未涉及之处按较严格的相关国家标准或行业标准执行。
用户有特殊要求的可按用户要求执行。
1.3除非供货合同另有规定，否则要毫无保留地适用此规定。
如果本规范的个别条款与供货合同相左，其它的内容将不受影响并且要无保留地继续执行。
1.4语言本规范所用语言为中文，与买方及其代理机构之间的所有文件均以中文为准。
1.5供货范围：风力发电机组塔架法兰的供货以套为单位，每套法兰为单台风机塔筒所使用的所有环段法兰。
2. 编制依据本技术规范采用如下标准或文件（下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改版（不包括勘误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
），如下列标准中规定的条款不一致，则按照更严格标准执行。
本技术规范鼓励达成协议的双方按照比下列标准更严格的条款执行，或者未经注明的更严格标准执行。
风能发电工程施工中的风机基础与铺装材料选择与性能要求
风能发电工程施工中的风机基础与铺装材料选择与性能要求风能发电工程是一种利用风能将其转化为电能的可再生能源工程。
在施工过程中，风机基础的选择与铺装材料的选用具有关键性的作用，对风能发电工程的稳定性和可靠性起着重要的影响。
1. 风机基础的选择在风能发电工程中，风机基础的选择主要考虑以下几个方面：1.1 地质条件地质条件是选择风机基础类型的主要因素之一。
根据不同的地质条件，可选择的风机基础类型包括混凝土基础、桩基础和挡土墙基础等。
对于地质条件较好、土壤承载力高的地区，可以选择混凝土基础，它具有承载能力强、稳定性好的特点。
而在地质条件较差、土壤承载力较低的地区，可以选择桩基础，它能够通过桩身的摩擦力及端部的承载力来分担风力机的荷载。
1.2 气候条件气候条件是选择风机基础类型的另一个重要因素。
气候条件对风机基础的选择有着直接的影响。
例如，在风力较大、气候恶劣的地区，需要选择具有较高抗风稳定性的基础类型，如桩基础或挡土墙基础。
而在气候相对温和、风力较小的地区，可选择混凝土基础，以满足基础的稳定性要求。
1.3 风机类型与规模风机的类型与规模是选择风机基础的重要指标。
不同类型、不同规模的风机对基础的要求也不同。
对于大型风机来说，由于其重量大、风载荷也较大，需要选择相对稳定、坚固的基础类型。
而对于小型风机来说，基础类型的选择则更加灵活，可以根据实际情况进行选择。
2. 铺装材料的选择与性能要求在风能发电工程中，铺装材料的选择与性能要求对工程的可靠性和运行效果产生直接影响。
2.1 铺装材料的选择风能发电工程中常用的铺装材料有砂石、地板砖、混凝土等。
具体的选择需要根据实际情况进行综合考虑。
- 砂石：砂石为铺装材料提供了较好的透水性能，能够减少水域积聚，防止积水造成的滑倒和设备损坏。
- 地板砖：地板砖的硬度较高，能够承受风机和设备的重量，保障工程的稳定性和安全性。
- 混凝土：混凝土材料具有良好的承载能力和稳定性，能够满足风机基础和铺装层的要求。
风机技术要求
7）减振机构：机组内减振采用阻尼弹簧或尼龙减振，各减振点经严格选型计算，保证减振效率95%以上。当采用弹簧减振器时，应设置防止高频失效措施。
8）风机出口软连接：采用进口工程专用涂胶玻璃纤维帆布，符合消防要求，且在潮湿环境下可保证较长寿命。
4、风机须有原厂配备用于现场安装的减震装置。
科禄格、专风（上虞专用）、南泰（南方风机）、亿利达、英飞、金盾
排风扇、风幕机
商务要求：
1、注册资金500万元及以上；
2、设备商必须通过ISO9001:2000系列质量体系认证、ISO14001环境管理体系认证及全国工业产品生产许可证
3．必须在深圳地区设有长期固定的售后服务及维修机构
技术要求：
1、符合国家或行业的生产技术标准；符合设计及有关规范要求。
2、电机：电机转轴采用高精度镜面加工，能持久润滑，永不生锈，难以磨损。应采用合理的电机结构，散热快，能延缓产品材料老化，确保长久的使用寿命。
2）低噪音离心风机箱：
①离心风机的综合效率应大于60%。
②消防排烟离心风机应有消防部门认证。
3）离心风机安装方式、外形尺寸和基本参数按设计图纸要求。
4）箱式离心风机的静压/全压比不小于0.7，且出口最大风速不超过15m/s。
5）低噪音离心式风机箱：
机箱骨架为高强度铝形材，并采取防腐蚀处理。外板应是不小于1.0mm镀锌或彩色钢板，中间为25mm的发泡层或为30mm吸音专用玻璃棉吸音板，内板应是不小于0.5mm穿孔率不小于30%的穿孔镀锌钢板（内板在只作通风用途时用镀锌穿孔板，用于排烟时采用镀锌板）。机箱应是板式结构组合而成。为维修或服务，其结构应可以较快及较容易地拆散及组装。不可以用焊接的机箱；仅用于通风时，电机安装在箱体内，用于排烟时，电机应置于箱体外。
8）风机出口软连接：采用进口工程专用涂胶玻璃纤维帆布，符合消防要求，且在潮湿环境下可保证较长寿命。
4、风机须有原厂配备用于现场安装的减震装置。
科禄格、专风（上虞专用）、南泰（南方风机）、亿利达、英飞、金盾
排风扇、风幕机
商务要求：
1、注册资金500万元及以上；
2、设备商必须通过ISO9001:2000系列质量体系认证、ISO14001环境管理体系认证及全国工业产品生产许可证
3．必须在深圳地区设有长期固定的售后服务及维修机构
技术要求：
1、符合国家或行业的生产技术标准；符合设计及有关规范要求。
2、电机：电机转轴采用高精度镜面加工，能持久润滑，永不生锈，难以磨损。应采用合理的电机结构，散热快，能延缓产品材料老化，确保长久的使用寿命。
2）低噪音离心风机箱：
①离心风机的综合效率应大于60%。
②消防排烟离心风机应有消防部门认证。
3）离心风机安装方式、外形尺寸和基本参数按设计图纸要求。
4）箱式离心风机的静压/全压比不小于0.7，且出口最大风速不超过15m/s。
5）低噪音离心式风机箱：
机箱骨架为高强度铝形材，并采取防腐蚀处理。外板应是不小于1.0mm镀锌或彩色钢板，中间为25mm的发泡层或为30mm吸音专用玻璃棉吸音板，内板应是不小于0.5mm穿孔率不小于30%的穿孔镀锌钢板（内板在只作通风用途时用镀锌穿孔板，用于排烟时采用镀锌板）。机箱应是板式结构组合而成。为维修或服务，其结构应可以较快及较容易地拆散及组装。不可以用焊接的机箱；仅用于通风时，电机安装在箱体内，用于排烟时，电机应置于箱体外。
风电场风机小平台设计分析
风电场风机小平台设计分析发表时间：2016-04-29T10:48:00.487Z 来源：《电力设备》2015年第12期供稿作者：刘秀云王斯伟白宝华[导读] 中国能源集团云南省电力设计院有限公司由于风电场风机吊装方案更加优化科学，吊装设备更加先进可靠，风机吊装平台可趋于小型化设计，必将大幅降低征地的费用。
本文针对流行的2MW风电机组，介绍一个典型的35mX35m的小平台设计方案，并以浙江珠山某风电场为样本，对不同的平台方案进行对比分析，得出小平台设计的必要性和可行性结论，供业内同行讨论。
中国能源集团云南省电力设计院有限公司云南昆明 650051) 摘要：由于风电场风机吊装方案更加优化科学，吊装设备更加先进可靠，风机吊装平台可趋于小型化设计，必将大幅降低征地的费用。
本文针对流行的2MW风电机组，介绍一个典型的35mX35m的小平台设计方案，并以浙江珠山某风电场为样本，对不同的平台方案进行对比分析，得出小平台设计的必要性和可行性结论，供业内同行讨论。
关键词：风电场；风机小平台；对比分析1小平台设计意义随着风电场工程向集约化利用土地、精细化吊装施工转变，以往根据风机厂家及安装单位要求的传统大平台方案已不能适应风电场全过程优化设计的要求。
一种传统要求的风机平台布置如下图2.1.1所示[1]，在草原、戈壁滩等较平坦地区，实施难度不大。
但是针对山地风电场，由于风机均位于山包上，若都做成规矩的大平台代价很大。
同时，海边风机的安装，风机多设计在防护堤或盐田地带，而这些地方多是防护林或盐地，地势松软，安装场地狭小[2]。
为此，我们必须摈弃千篇一律的设计思想，根据不同的地形特点和不同的吊装方案开展设计，风机平台应该是一个平台一张设计图纸。
图2.1.1 传统要求的吊装场地布置图本文提出的小平台设计方法，能够为陆上风电场及滩涂风电场优化设计提供有益的技术支撑，但需要针对具体的地形地质，并基于优化科学的吊装方案，开展个性化风机平台设计。
《国电联合动力UP-2000风机基础技术要求》
国合力UP-2000机基技要求范号：GV-70.3-GR.RB.ON.01-A-A国合力技有限公司国合力 UP-2000 机基技要求版本修内容修日期A第一版2011.05国合力技部1国合力 UP-2000 机基技要求1施工要求1.1格按施工施工，并符合行的施工收范《混凝土构工程施工量收范》（GB50204-2002）。
1.2基开挖防止基土。
采用机械开挖，最后 200mm 由人工挖掘。
在挖掘工作开始之前，必采取防措施，以防止来自地下水的不良影响。
了防止形成高地下水位，必建立井点系，在挖掘工作开始之前，必保地下水位的定。
在挖掘程中，必注意察土壤的成分，特是要注意土壤的有机残留物以及是否有挖掘的迹象。
当达到了最挖掘深度后，特注意保上部土不受挖掘机械、雨水以及地表水的影响。
当到达最挖掘深度，烈推荐在清理筑厚度至少在 100mm 的低等混凝土。
如果的挖掘深度大于期的深度，可以用致密沙石或者是低等的混凝土来代替土壤行填埋。
开挖后必要有的岩土工程、理工程会同相关人槽方可行下一道工序。
1.3 承包人承包人根据、明以及施工方的建，工作地、挖掘、脚手架以及基所需筋和混凝土的准工作。
承包人基部分的安装，并其行整。
1.4 岩土工程告本明附有岩土工程告的模版。
1.5在建基之前，以下土壤参数行（最低要求）：0 摩擦角或内聚力0 密度0 地下水位在工程施程中，必以下目行或上：国合力技部2国合力 UP-2000 机基技要求0 材料的量0 工作程序0 重要的尺寸 (主要的几何参数，最小混凝土等)0 材料与尺寸的差异0 无法料的事件(沉降以及相建筑物的影响等等)0 性工作，工作的中断和开始1.6混凝土筑按大体混凝土要求施工，采用量小水泥品种，采取防止内外温差引起裂的技措施，施工中混凝土内外温差控制在 25℃以内。
基要求施工，一次完成混凝土筑。
在施工方的指下，混凝土必符合当地的范。
如果是拌混凝土，所有的原料必按照当地范行交付和。
量要求可以是供商量系的一部分。

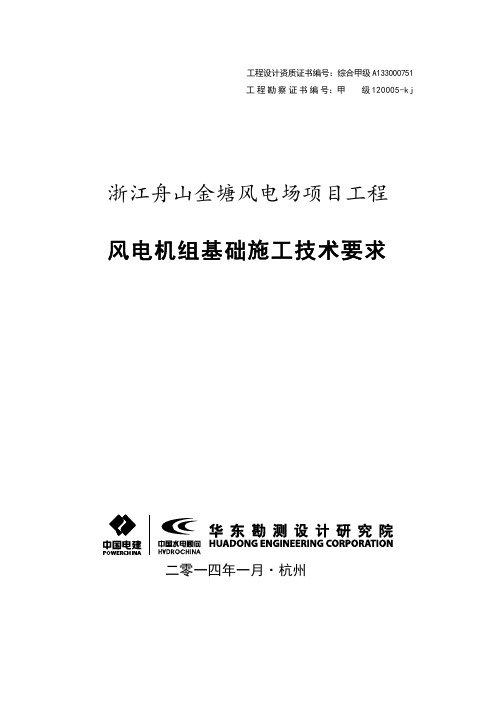

风机基础施工技术要求
工程设计资质证书编号：综合甲级 A133000751 工 程 勘 察 证 书 编 号：甲 级 120005-kj
浙江舟山金塘风电场项目工程 风电机组基础施工技术要求二零一 Nhomakorabea年一月·杭州
核 审 校 设
定： 孙杏建 查： 黄春林 核： 吴芳和 计： 袁建平 冯卫江 徐小龙
目 录
1 工程概况........................................................................................................................................................1 1.1 工程概述............................................................................................................................................ 1 1.2 风机基础设计概况............................................................................................................................ 1 2 工程地质........................................................................................................................................................2 2.1 地基土的构成与特征........................................................................................................................ 2 3 风机基础混凝土浇筑................................................................................................................................... 3 3.1 遵循规范............................................................................................................................................ 3 3.2 风机基础混凝土材料要求................................................................................................................ 4 3.3 风机基础混凝土浇筑........................................................................................................................ 7 4 基础环安装................................................................................................................................................. 13 4.1 一般要求.......................................................................................................................................... 13 4.2 调节螺栓安装.................................................................................................................................. 13 4.3 基础环安装要求.............................................................................................................................. 13 5 预埋管和接地............................................................................................................................................. 15 5.1 预埋管.............................................................................................................................................. 15 5.2 接地.................................................................................................................................................. 15 6 风机基础沉降观测..................................................................................................................................... 16 6.1 依据的规程规范.............................................................................................................................. 16 6.2 一般要求.......................................................................................................................................... 16 6.3 观测要求.......................................................................................................................................... 16 6.4 提交的成果...................................................................................................................................... 17 7 环境保护与安全......................................................................................................................................... 19
浙江舟山金塘风电场项目工程 风电机组基础施工技术要求二零一 Nhomakorabea年一月·杭州
核 审 校 设
定： 孙杏建 查： 黄春林 核： 吴芳和 计： 袁建平 冯卫江 徐小龙
目 录
1 工程概况........................................................................................................................................................1 1.1 工程概述............................................................................................................................................ 1 1.2 风机基础设计概况............................................................................................................................ 1 2 工程地质........................................................................................................................................................2 2.1 地基土的构成与特征........................................................................................................................ 2 3 风机基础混凝土浇筑................................................................................................................................... 3 3.1 遵循规范............................................................................................................................................ 3 3.2 风机基础混凝土材料要求................................................................................................................ 4 3.3 风机基础混凝土浇筑........................................................................................................................ 7 4 基础环安装................................................................................................................................................. 13 4.1 一般要求.......................................................................................................................................... 13 4.2 调节螺栓安装.................................................................................................................................. 13 4.3 基础环安装要求.............................................................................................................................. 13 5 预埋管和接地............................................................................................................................................. 15 5.1 预埋管.............................................................................................................................................. 15 5.2 接地.................................................................................................................................................. 15 6 风机基础沉降观测..................................................................................................................................... 16 6.1 依据的规程规范.............................................................................................................................. 16 6.2 一般要求.......................................................................................................................................... 16 6.3 观测要求.......................................................................................................................................... 16 6.4 提交的成果...................................................................................................................................... 17 7 环境保护与安全......................................................................................................................................... 19
国电联合动力风电机组塔架及基础环制造技术规范090723
UP-1500风力发电机组塔架及基础环制造技术规范编制：审核：批准：文件编号：GV-70.1-RT.00.00.00-A-B修订日期2009-7-23目录1.总则 (02)2.编制依据 (02)3.材料及试验 (03)4.塔架制造工艺流程图 (05)5.塔架制造工序技术措施和质量控制 (06)附件1：风力发电塔架涂装技术方案 (15)附件2：风力发电塔架制作搬运、包装存放、运输保护技术措施 (23)1.总则1.1.本规范适用于UP-1500KW风力发电机组塔架和基础环的加工制造。
塔架和基础环的生产、制造和运输按本规范以及有关塔筒和基础环的有效加工图纸等技术文件要求执行。
如果以上技术文件采用一个以上标准、规定和规范，要遵照最严格的要求完成工作。
塔架和基础环的防腐要求按本规范的附件1执行。
1.2.本规范规定了UP-1500KW风机塔架和基础环的原材料、焊接技术要求、无损检测以及生产过程控制与质量检测、标识、验收等。
如果图纸中技术要求与本规范有差异，以本规范为准。
1.3.除非部件供货合同另有规定，否则要毫无保留地适用此规定。
如果本规范的个别条款与合同有所不同，其它的内容将不受影响并且要无保留地继续执行。
1.4.语言本方案所用语言为中文，与买方及其代理机构之间的所有文件均以中文为准。
1.5.供货范围：基础环、三节塔身（保证具备可互换性）、按照图纸应安装的附件（包括平台、梯子、安全绳、电缆支架及夹板、照明附件等）。
2.编制依据UP-1500KW风力发电机组塔架和基础环加工制造采用如下标准或文件：2.1.招标文件2.2.买方提供的加工图纸、技术要求及其他相关文件2.3.GB/T 1591-1994 低合金高强度结构钢2.4.GB/T 700-1998 碳素结构钢2.5.GB/T 1800.3-1998 极限与配合基础第3部分：标准公差和基本偏差数值表2.6.JB4744-2000 钢制压力容器产品焊接试板的力学性能检验2.7.JB/T4730-2005 承压设备无损检测2.8.GB/T 700－1998 碳素结构钢2.9. JB4708－2000 钢制压力容器焊接工艺评定2.10.GB/T 150-1998 钢制压力容器2.11.GB/T 13306-1991 铭牌2.12.GB/T 1184-1996 形状和位置公差未注公差值2.13.JB/T 7949-1995 钢结构焊缝外形尺寸2.14.JB/T56102.1-1999 碳钢焊条产品质量分等2.15.JB/T56102.2-1999 低合金钢焊条产品质量分等2.16.JB/T50076-1999 气体保护电弧焊用钢条、低合金钢焊丝产品质量分等2.17.JB/T56097-1999 碳素钢埋弧焊用焊剂产品质量分等2.18.ISO 12944《色漆和清漆采用防腐性涂料配套体系的钢结构的腐蚀保护》2.19.ISO 8501《涂装前钢板表面锈蚀等级和除锈等级》2.20.ISO 8503《磨料喷沙表面粗糙度分级方法》2.21.ISO 8504《涂覆涂料前钢表面处理方法》2.22.ISO 14713《热浸镀锌》2.23.ISO 1461《热浸镀锌》2.24.ISO 2813《光泽度》2.25.ISO 4682 色漆和清漆、涂层老化的评级方法2.26.ISO 2063 金属涂层钢铁抗蚀防护金属喷锌和喷铝2.27.Q/140921SDJR16.1-2007 《风力发电塔架法兰》2.28.AWSD1.1/D1.1M：2002 《钢结构焊接规范》2.29.JB/T 5000.3—1998 《焊接结构件未注尺寸和形位公差》3.材料及试验3.1.塔架和基础环材料的选用及其性能应符合图纸、技术规范书及相关标准的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国合力UP-2000机基技要求范号：GV-70.3-GR.RB.ON.01-A-A国合力技有限公司国合力 UP-2000 机基技要求版本修内容修日期A第一版2011.05国合力技部1国合力 UP-2000 机基技要求1施工要求1.1格按施工施工，并符合行的施工收范《混凝土构工程施工量收范》（GB50204-2002）。
1.2基开挖防止基土。
采用机械开挖，最后 200mm 由人工挖掘。
在挖掘工作开始之前，必采取防措施，以防止来自地下水的不良影响。
了防止形成高地下水位，必建立井点系，在挖掘工作开始之前，必保地下水位的定。
在挖掘程中，必注意察土壤的成分，特是要注意土壤的有机残留物以及是否有挖掘的迹象。
当达到了最挖掘深度后，特注意保上部土不受挖掘机械、雨水以及地表水的影响。
当到达最挖掘深度，烈推荐在清理筑厚度至少在 100mm 的低等混凝土。
如果的挖掘深度大于期的深度，可以用致密沙石或者是低等的混凝土来代替土壤行填埋。
开挖后必要有的岩土工程、理工程会同相关人槽方可行下一道工序。
1.3 承包人承包人根据、明以及施工方的建，工作地、挖掘、脚手架以及基所需筋和混凝土的准工作。
承包人基部分的安装，并其行整。
1.4 岩土工程告本明附有岩土工程告的模版。
1.5在建基之前，以下土壤参数行（最低要求）：0 摩擦角或内聚力0 密度0 地下水位在工程施程中，必以下目行或上：国合力技部2国合力 UP-2000 机基技要求0 材料的量0 工作程序0 重要的尺寸 (主要的几何参数，最小混凝土等)0 材料与尺寸的差异0 无法料的事件(沉降以及相建筑物的影响等等)0 性工作，工作的中断和开始1.6混凝土筑按大体混凝土要求施工，采用量小水泥品种，采取防止内外温差引起裂的技措施，施工中混凝土内外温差控制在 25℃以内。
基要求施工，一次完成混凝土筑。
在施工方的指下，混凝土必符合当地的范。
如果是拌混凝土，所有的原料必按照当地范行交付和。
量要求可以是供商量系的一部分。
基必在一个工序内完成混凝土筑，中不能中断，需要使用一个可以在 12-14 小完成筑工作的混凝土混合机。
混凝土在筑的温度小于 32°C。
筑特注意基部分的化，需要在底座及其四周均匀筑混凝土，以防止力差异而造成基的移。
在混凝土固化程中，必量混凝土的温度。
混凝土任何部分的温度都不能超 70°C。
混凝土所有部分必致密，构密，没有孔隙。
基部分的制底座部分不能有陷入空气。
了防止混凝土表面干燥，必在筑完后，立即用非渗透性的遮盖物或者是隔离把裸露的表面遮盖起来。
推荐尽早行所有土壤的回填。
基部分与混凝土之的接合部分必格按照本要求中的密封要求行密封。
冬季施工采取防措施，雨季施工采取防雨措施。
埋件要采取可靠的固定措施，防止振棒直接碰撞埋件，避免混凝土筑埋件生移位。
要求埋件埋平整，混凝土筑完成后，要求埋基平面 8 点量后在一个水平面内，其水平度差（最高点与最低点高程相差）不超 3mm。
施工程中防止埋件的形。
国合力技部3国合力 UP-2000 机基技要求施工差除本要求之外按行施工收范行。
1.7 筋接要求适用于机基的筋方式可分两：扎搭接、机械接，不允采用接接。
受力筋的接宜置在受力小，在同一根筋上少接。
筋的接符合《混凝土构范 GB50010-2002》的要求。
1.8 水平度要求要求埋基平面 8 点量后在一个水平面内，其水平度差（最高点与最低点高程相差）不超 3mm。
1.9 沉降力机基期在荷作用下，可能会生不均匀沉降而影响生，了及和便于判断，建在机器基上要适当位置埋 4 个沉降点，并按下列几个段行沉降，并建立沉降档案：（1）基底板施工完后；（2）基全部施工完后；（3）机器安装完后；（4）运期；（5）投后。
当地基在弱下卧或中、高性土，增加次数，并制定沉降方案。
基沉降达到定准后方可停止，基沉降允如下：沉降量允：在中、高性土中≤100mm；在低性土中≤100mm。
基的斜允≤0.001。
基的斜是指斜方向两端的沉降差与其距离的比。
形基取直径方向。
地基最沉降量可按行《建筑地基基范》的定算。
国合力技部4国合力 UP-2000 机基技要求1.10 防腐措施当工程的地基境富含离子、硫酸根离子等侵性介，基工程采取防腐措施。
据当地土壤及气候情况，混凝土外直埋的形接地或垂直接地必采取防腐措施，如接地扁接涂足当地土壤境条件的防腐材料；或采用 V4A 不体或穿入 PVC 管内。
整个接地系阻施工完成后量必小于 4Ω，且保一年四季小于 4Ω。
1.11 塔架安装在安装塔架之前，施工方必基行最后的，并保无量。
施工方在岩土工程告中字后，基才可以移交。
于普通混凝土来，我推荐其养期最少 28 天。
国合力技部5国合力 UP-2000 机基技要求2 密封要求6.10防水密封6.10.1综述本文件包括风力机基和基之的构造隔离以及密封防水技要求。
钢制塔架通过螺栓与浇注在基筋混凝土里的钢制基础环连接。
基础环与基础混凝土之间力的传递主要通过基础环下法和基础环的加强椭圆孔完成，为了使椭圆孔周围应力均匀，减少应力集中破坏，基础环椭圆孔所在范围的基础环内外表面黏5mm 厚橡胶隔离层。
做法如下：5mm 隔离层闭孔自粘橡胶材料要求：1.材料 NR/SBR2.根据 ASTM，表观密度 130~160 kg/m23.根据 ASTM，等级RE41/424.泡孔结构完全闭孔5.根据 ASTM D 1056，吸水率大约3~6%6.压缩变形约20%7.拉伸强度 10Kp/cm28.剥离强度 2Kp/cm29.工作温度 -25℃~80℃10.臭氧耐受力 50℃时7 天11.膨胀率 25%12.中等耐磨，易燃，不要求抗酸及油脂性基础环高于基础混凝土上平面 500mm。
避免基础混凝土和基础环之间的缝隙进水，防止钢制基础环下段表面损坏，缝隙必须要采用持久耐用、有弹性、耐紫外线辐射的密封防水材料进行密封。
本规格书所做密封防水方案包括两道设防：第一道为沿基础环与混凝土交界面的由挤塑板形成的预留凹槽内打密封胶；第二道为基础环与混凝土交界面范围涂刷防水材料。
基础环内部、外部都必须进行密封。
6.10.2 基础密封防水做法方案一：一层Sika Tite-BE+网格布+一层Sika Tite-BE 的方式涂刷。
方案二：混凝土及钢材表面分别涂刷两层SikaFill C，适用于油污污染地区。
6.10.3风机基础止水施工说明1）止水材料第一道止水第一道止水在混凝土下 55mm处，采用一道遇水膨胀密封条。
(2) 第二道止水第二道止水是指在塔筒与混凝土的接处，采用 Sikaflex-11FC 聚氨酯密封膏。
(3) 第三道止水第三道止水是指最上层的止水措施，采用方案一、二图中所示防水材料。
2）施工过程（1）第一道止水（Sika Swell 密封条）a）钢表面清洁并避免油污。
b）在基础环外面相应位置用 Sika Swell S-2 粘贴一道 7mm×25mm 的 Sika Swell P 遇水膨胀密封条，并揭掉表面的包装纸。
c）钢筋绑扎和混凝土较筑时，应注意对止水条的保护，避免钢筋触碰止水条。
（2）第二道止水（Sikaflex-11FC 密封膏）a）混凝土浇筑前，应在塔筒外周粘贴一道厚 12mm、宽大于 25mm 的橡皮条（可用苯板等代替），粘贴在混凝土与塔筒的交接处，并深入混凝土 25mm。
待混凝土浇筑完成后，揭去该橡皮条，以形成一个 12mm×25mm 的预留槽。
b）混凝土和钢表面应保持干燥，并清除油污，混凝土表面松散物应用铁刷刷除并用压缩空气吹扫干净。
c）混凝土表面清洁并干燥，去清除松散颗粒。
d）表面清并干燥，避免油。
e）槽内填充φ12 mm 的泡沫棒。
f）接头缝内（泡沫止水条以上）填充 Sikaflex-11FC 密封膏，填充时注意不得夹杂气泡，填充完成后注意养护。
（3）第三道止水（防水涂层）a）所有材料应注意保管，避免尘土、油污等污染。
b）除水涂层施工，应保持混凝土面和钢表面干燥，并清除油污，混凝土表面松散物应用铁刷刷除并用压缩空气吹扫干净。
c）在接头两侧各200mm 范围内，按照制造商要求涂刷防水涂层。
d）每道止水片至少养护24 小时后，才允许填土。
3）注意事项（1）所有表面必需清洁、干燥并且不受如油脂和油等杂志的污染。
全部杂质用铁刷除去后，接着用无油压缩空气吹洗。
地下水具有腐蚀性的地区或盐碱地地区，建议采用阻锈剂。
腐蚀情况较轻地区，要求水泥的最大氯离子含量小于 0.2%，最大碱含量小于 3.0kg/m3。
（2）腐4蚀情况较轻的地区，可不在混凝土中掺入 Sika Ferrogard901，仅在混凝土表面涂刷 Sika Ferrogard903。
（3）采用 SikaPRO-3 WF 的聚氨酯密封对接缝进行密封，应排出气泡，必须进行内养护。
11国合力 UP-2000 机基技要求附件11.1 岩土工程告（范文）1.1.1 建筑地位置： _______________________________________________________________施工方：_______________________________________________________________承包人：_______________________________________________________________1.1.2 土壤明所要求的土壤承力_____ KN/m². 岩土工程告的：土壤: _________________________________________________________摩擦角： ______________ º内聚力：______________ KN/m²密度：______________ KN/m3地下水位：______________ m1.1.3 建筑明的施工建筑物是一个用于直接支撑（塔架）的方形混凝土支撑底座。
来自机的荷通一个柱型的基移到混凝土上。
基部分的底部和部用筋行了加固。
混凝土和筋按照行分。
1.1.4 需要的参数的施工建筑物是一个用于直接支撑（塔架）的方形混凝土支撑底座。
来自机的荷通一个柱型的基移到混凝土上。
基部分的底部和部用筋行了加固。
混凝土和筋按照行分。
混凝土： _______________混凝土：_______________筋：_______________筋：_______________基部分的尺寸：B = ____________ m 容偏差: - 0.00 m基部分的高度：H = ____________ m 容偏差: - 0.00 m国合力技部12国合力 UP-2000 机基技要求外廓高度： H = ____________ m 容偏差: -0.00 m底部筋：______ ea. Ø ________ mm 容偏差: +/- 10 mm部筋：______ ea. Ø ________ mm 容偏差: +/- 10 mm穿基部分的筋：______ ea. Ø ________ mm 无流接触.基部分的水准量：______ mm 容偏差< 4.0 mm1.1.5 移交移交（用于塔架安装的）基部分的人：日期 ____________名 ____________。
