SE干挂件石材幕墙

一． SE石材幕墙挂件的技术性能依据执行国家行业标准《金属与石材幕墙工程技术规范》（TGJ133—2001），选用材质为6063—T5（LD31—RCS）铝合金《GB5237—2000规范》，挤压成型，体积轻，抗老化，耐腐蚀，耐高温等。

同时，满足建设部行业标准《干挂石材幕墙用环氧胶粘剂》（JC887—2001）的规范要求，也就是工厂化生产----在小单元工厂化程度最高的一种石材幕墙加工组装，将石材板面和挂件中的SE件工厂化生产用石材干挂胶粘接加工完成，形成小单元组合。

二． SE石材幕墙挂件的技术特点定位切槽，保证整个石材幕墙的垂直度的平整，该件为小单元式挂件，其强度大，牢固性强，独立承载，提高了抗震性此件上下板连接处相互之间无联系，不会产生相互连接造成不可确定性应力集中和应力积累，受力简洁明确，在正常使用状态下能充分利用板材扩弯强度，当主体结构产生较大位移或温差变化时，不会在板内部附加应力。

三． SE石材幕墙挂件适用范围特别适用于高层建筑和抗震建筑的石材幕墙，真正意义上可拆装，能移动的石材幕墙。

四.石材干挂件的性能VS经济分析目前，诸多的石材幕墙其实都属于干挂石材，非真正意义上的石材幕墙，其工法各异，有针销式（传统工法已被淘汰）、缝挂式、背挂式和背栓式等，技术特征各有千秋，为石材干挂的发展和石材幕墙的逐步奠定了基础，提供了可参考的依据。

而真正意义上的石材幕墙应该是可移动的，可拆装式的，这只能依靠SE型的工法和挂件才能使干挂的石材移动起来，真正展现其“幕”墙的作用和意义。

随着科学技术的高速发展和国民经济的不断增长所带来的需求，建筑幕墙行业得到迅猛的发展，建筑幕墙技术飞速进步，各种新型的建筑幕墙层出不穷。

作为外围护结构的幕墙，虽然不承受主体结构的荷重，但由于处在建筑物的外表面，除承受本身自重外，还要承受风载荷，地震作用和温差变化作的影响，而其材料是保证幕墙质量和安全的物质基础，应保证符合国家和行业标准的要求和规范。

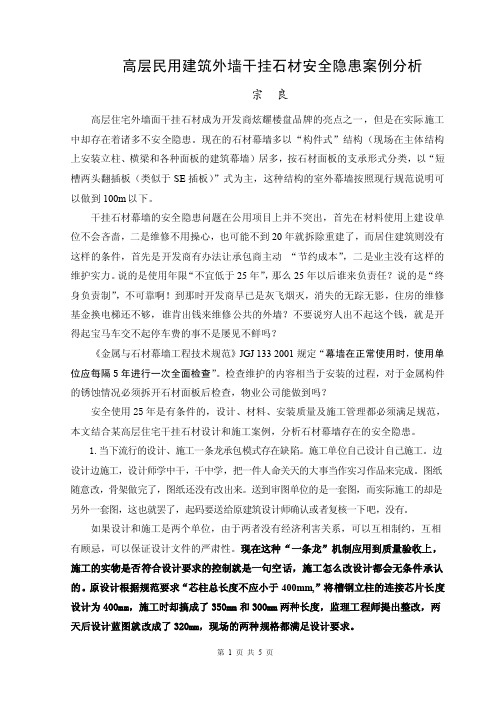

高层民用建筑外墙干挂石材安全隐患案例分析宗良高层住宅外墙面干挂石材成为开发商炫耀楼盘品牌的亮点之一，但是在实际施工中却存在着诸多不安全隐患。

现在的石材幕墙多以“构件式”结构（现场在主体结构上安装立柱、横梁和各种面板的建筑幕墙）居多，按石材面板的支承形式分类，以“短槽两头翻插板（类似于SE插板）”式为主，这种结构的室外幕墙按照现行规范说明可以做到100m以下。

干挂石材幕墙的安全隐患问题在公用项目上并不突出，首先在材料使用上建设单位不会吝啬，二是维修不用操心，也可能不到20年就拆除重建了，而居住建筑则没有这样的条件，首先是开发商有办法让承包商主动“节约成本”，二是业主没有这样的维护实力。

说的是使用年限“不宜低于25年”，那么25年以后谁来负责任？说的是“终身负责制”，不可靠啊！到那时开发商早已是灰飞烟灭，消失的无踪无影，住房的维修基金换电梯还不够，谁肯出钱来维修公共的外墙？不要说穷人出不起这个钱，就是开得起宝马车交不起停车费的事不是屡见不鲜吗？《金属与石材幕墙工程技术规范》JGJ 133 2001规定“幕墙在正常使用时，使用单位应每隔5年进行一次全面检查”。

检查维护的内容相当于安装的过程，对于金属构件的锈蚀情况必须拆开石材面板后检查，物业公司能做到吗？安全使用25年是有条件的，设计、材料、安装质量及施工管理都必须满足规范，本文结合某高层住宅干挂石材设计和施工案例，分析石材幕墙存在的安全隐患。

1.当下流行的设计、施工一条龙承包模式存在缺陷。

施工单位自己设计自己施工。

边设计边施工，设计师学中干，干中学，把一件人命关天的大事当作实习作品来完成。

图纸随意改，骨架做完了，图纸还没有改出来。

送到审图单位的是一套图，而实际施工的却是另外一套图，这也就罢了，起码要送给原建筑设计师确认或者复核一下吧，没有。

如果设计和施工是两个单位，由于两者没有经济利害关系，可以互相制约，互相有顾忌，可以保证设计文件的严肃性。

现在这种“一条龙”机制应用到质量验收上，施工的实物是否符合设计要求的控制就是一句空话，施工怎么改设计都会无条件承认的。

背栓干挂石材幕墙方式之我见[双击鼠标可自动向上滚动]干挂石材幕墙的方法有多种，目前国内常见的有短槽式、背栓式、背槽式等。

下面就几种方式发表点自己的浅见，希望能对大家有帮助。

1、短槽式（T型件或蝴蝶件）：该方式是在石材上下面开槽，挂件插入槽内后与墙体或龙骨连接。

由于误差累计，经常发生工地上手工开槽或拓宽槽的现象，石材被破环严重，影响整体强度，且伴随噪音粉尘污染。

日积月累，墙体或龙骨下沉后，被勾挂石材随下挂件下沉而与上挂件脱离以至脱落。

用一个挂件同时固定上下两块石材板，存在更换石材板材不方便以及上下板材互相约束及力量累积传递的问题，针对这些问题，有专家建议应将原来一组“T”形挂件改成两组“L”形挂件分别固定上下板材，但由于增加成本和安装工作量，在实际的工程中大多数还是使用“T”形挂件，但在最新版的国家标准《建筑幕墙》GB/T21086-2007 7.6 指出“-----不宜采用T型挂装系统”。

2、背槽式：仿照大理石板材加背网的方式在石材、陶瓷板背面覆盖一层树脂胶复合高强度无碱玻璃纤维布组成的增强层，以此来克服石材、陶瓷板脆性、易破碎的致命弱点，增强石材、陶瓷幕墙板的安全性。

再在板材背面从边缘向内开槽，槽深8mm—12mm，槽长约150mm，槽口宽30mm，槽底40mm，卡入与槽相配的铝制型材作为挂靠龙骨的连结件，此连结件与石材用环氧树脂粘固在一起，再通过其它其它结构件与龙骨或建筑墙面联接。

有人质疑：石材与用来粘贴背网的树脂胶的热膨胀系数不一样，在经过很多次冷热循环后两者之间的粘固就变得不可靠了，再有石材是抗压强度很高而抗拉强度比较低的材料，只在背面加增强层，只能增加板材背面的抗拉强度而不会增加板材正面的抗拉强度，在风压的作用下虽然板材正面大多数部位承受压应力，但也还有部分板材正面承受张应力，所以此方案长久的安全性有待考察。

其实多数胶接方式都存在此弊病。

3背栓式：是背面固定方式的主流方式。

现在国内大概就有几十种品牌。

石材幕墙SE铝合金挂件施工工法石材幕墙SE铝合金挂件施工工法一、前言石材幕墙SE铝合金挂件施工工法是一种针对石材幕墙安装的专业施工工艺。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 采用铝合金挂件，具有轻质、高强度、耐腐蚀、抗风压性能好等特点。

2. 与石材墙体采用点接触方式，减少了对石材的破坏，提高了幕墙的整体质量。

3. 相比于传统的石材幕墙工法，施工速度更快，成本更低。

4. 工法适应性强，适用于各种建筑类型，如商业综合体、公共建筑、办公楼等。

三、适应范围石材幕墙SE铝合金挂件施工工法适用于以下建筑类型：1. 高层建筑：适用于高层建筑的幕墙安装，具有抗风性能好的特点。

2. 商业综合体：适用于商业综合体项目，可以根据设计需求实现多种石材的组合，提高建筑外立面的美观度。

3. 公共建筑：适用于公共建筑项目，如医院、学校等，可以根据需要选择不同的石材，满足建筑的功能和美观要求。

四、工艺原理石材幕墙SE铝合金挂件施工工法基于以下原理：1. 模块化设计：将石材分割成适当大小的模块，方便施工与安装，减少材料浪费。

2. 挂点定位：通过铝合金挂件与建筑结构进行连接，确保石材幕墙的稳定与牢固。

3. 铝合金材料：选择轻质高强的铝合金作为挂件材料，提高了挂件的耐蚀性和抗风压性能。

五、施工工艺石材幕墙SE铝合金挂件施工工法的施工工艺包括以下阶段：1. 准备工作：测量、绘制施工图纸，采购所需的材料和设备。

2. 基础处理：根据设计要求进行基础处理工作，确保基础平整牢固。

3. 挂件安装：根据设计图纸和挂点间距要求，将铝合金挂件固定在建筑结构上。

4. 石材安装：根据挂件的位置和要求，将预先加工好的石材板件安装在挂件上。

5. 后处理：对已安装好的石材进行清洁、保护和修复，确保幕墙外观完美。

六、劳动组织石材幕墙SE铝合金挂件施工工法的施工过程需要合理组织劳动力，确保施工的效率和质量。

石材幕墙的8种干挂方式，全在这儿了！各位设计师大家好！所谓的建筑幕墙就是建筑的外墙围护，不承重像幕布一样挂上去，故又称为“帷幕墙”是现代大型和高层建筑常用的带有装饰效果的轻质墙体那么幕墙有几种材料呢首先目前市面上的幕墙主要分为三大类：石材、玻璃、金属只是每种材料安装方式都有一些区别咱们今天重点了解一下石材幕墙的干挂工艺01.石材幕墙干挂方式石材幕墙干挂方式主要有7种: 单肢短槽式、双肢短槽式、钢销式通槽式干挂法、小单元式干挂法背栓式、托板式几种幕墙形式中“短槽式”和“背栓式”最为常见1、单肢短槽式干挂法单肢短槽式是将相邻两块石材面板共同固定在“T”形卡条上“T”形卡条为不锈钢或铝合金卡条再与骨架固定但是现在“T”形卡条已经被淘汰只能使用“L”形卡条2、双肢短槽式干挂法双肢短槽式干挂法是单肢短槽的改进做法同样也是将相邻的两块石材面板共同固定在“干”形卡条上“干”形卡条一般采用铝合金挤压成型，与骨架固定3、钢销式干挂法钢销式干挂法又称插针法是干挂石工艺中最早、最简洁的做法钢销式又分两侧连接和四侧连接结构特点是相邻两块石材面板固定在同一支钢销上钢销固定在连接板上连接板再与骨架固定4、钢销式干挂法通槽式挂法一般采用铝合金SE组合挂件(部分采用T型或蝶形挂件)在每块石板上下边开通长槽槽深度小于15mm开槽宽度宜为6mm 挂件厚度大于4mm5、小单元式干挂法小单元式干挂法是由金属副框各种单块板材采用金属挂钩与立柱横梁连接的可以拆装的建筑幕墙小单元式的干挂法工艺中的石材是通过铝合金卡条与骨架相连但相临的石材均是独立与骨架（铝合金主梁）相连这一连接方式彻底改变了传统干挂石材幕墙的物理性能设计方法，加工方法和施工工艺6、背栓式背栓式干挂法是将石材饰面板与龙骨结构进行连接然后借助预埋件将龙骨结构固定在建筑结构上同时借助底部拓孔技术将背栓的挂件与石材的饰面板进行有效固定这种方式可以有效地避免两者连接处的开缝问题并消弱石材饰面板对龙骨结构的反作用很大程度上避免了石材局部的破坏7、托板式托板式的连接形式是利用铝合金托板连接粘接在工厂内完成，质量可靠安装结构是采用挂式结构安装时可三维调整使用弹性胶垫安装可实现柔性连接，提高抗震性能以上7种方式是以金属挂件将饰面石材直接吊挂与墙面或空挂与钢架之上只适合解决规则的面层材料那不规则的碎拼材料怎么实现幕墙干挂呢？02.不规则碎拼材料干挂实现方式1、工艺做法1）在原建筑结构上钻孔安装膨胀螺栓，然后将5角钢固定在墙面上。

干挂石材幕墙技术标准一、概述。

干挂石材幕墙是一种常见的建筑外墙装饰方式，其技术标准对于保障建筑安全、提升建筑美观至关重要。

本文将从材料选择、安装要求、质量验收等方面，详细介绍干挂石材幕墙技术标准。

二、材料选择。

1. 石材，应选择质地坚硬、无裂纹、色泽一致的天然石材，如大理石、花岗岩等。

石材表面应做防水处理，以提高其抗污性能。

2. 铝合金构件，应选用耐腐蚀、强度高的铝合金材料，表面应做好阳极氧化处理或喷涂防腐漆，以增强其耐候性。

3. 固定系统，应选用不锈钢或镀锌钢材质的固定系统，确保其抗腐蚀性能。

三、安装要求。

1. 基层处理，干挂石材幕墙的基层应平整、结实、无裂缝，表面应做好防水处理，确保石材幕墙的稳固安装。

2. 安装方式，石材应采用悬挂式安装，固定在铝合金构件上，构件应安装牢固、垂直，且间距均匀。

3. 石材连接，石材之间的连接应采用干挂方式，避免直接粘贴，以减少石材开裂的风险。

4. 石材固定，石材应采用机械固定方式，避免使用胶粘剂，以提高安全性和耐久性。

四、质量验收。

1. 石材外观，应检查石材表面是否平整、无裂纹、色泽一致，符合设计要求。

2. 构件安装，应检查铝合金构件的安装是否牢固、垂直，间距是否均匀。

3. 固定系统，应检查固定系统的材质是否符合要求，是否有腐蚀现象，确保其稳固性。

4. 安装工艺，应检查安装工艺是否符合技术标准要求，包括基层处理、石材连接、固定方式等。

五、结语。

干挂石材幕墙技术标准的制定和执行，对于保障建筑外墙装饰的质量和安全具有重要意义。

只有严格按照技术标准进行材料选择、安装要求和质量验收，才能确保干挂石材幕墙的稳固性和美观性。

希望本文的介绍能够对相关从业人员有所帮助，提高他们对干挂石材幕墙技术标准的认识和执行力度。

SE干挂件在石材幕墙中的应用自改革开放20多年以来，全国各地城市建设发展的进度日渐加快，各种建筑方式及相关的建筑材料，装饰材料纷纷进入市场，使城市的面貌发生了日新月异的变化。

建筑幕墙已成为世界上第一生产大国和使用大国，石材幕墙的采用已占据了相当大的比例，其华贵典雅的外表确实为装点城市面貌增添了不少的光彩。

在众多的石材幕墙金属材料中，挂件是一个看似不怎么起眼，而实际却起着非常重要的作用。

如今市场中的挂件样式繁多，工法各异，但SE的幕墙挂件却一直没有在市场中流通，只限于在个别设计师的图纸中，而更多的幕墙设计师，施工单位无从认识，在遇到用此件施工的设计要求时，无据可依，无样可参，无法掌握其真正的技术特征，无法应用其技术性能，为施工带来了诸多的不便。

本文就SE石材幕墙挂件作以阐述，以便于让更多的业内人士得到对此挂件的了解和认识。

一、SE石材幕墙挂件的由来北京爱乐贴有限公司自上世纪九十年代中期，从事石材干挂件研制以来，研发、实践、应用、生产出了新型专利产品。

该公司已利用现代化生产技术将生产成本控制到了可以为使用单位接受的水平。

其结构已得到了完善，具有轻质、高强、平整度高等性能，完全能满足现代化幕墙的真正要求，现已被诸多大型石材幕墙工程采用。

二、现有石材幕墙挂件的基本结构及缺陷现有石材幕墙挂件的基本结构为一个平板，该平板的一端设有垂直向上或向下的插板，使用时将这种挂件固定在墙体的次龙骨上，插板端向外排列，石材装饰板上、下两边分别设置与上、下挂件的插板相配合的槽，现场通过挂件插板插入石材槽内，槽和插板之间用胶粘接，将石材固定在挂件上。

这种挂件的缺陷是：一、石材同挂件只能现场连接，不仅操作不便、效率低，而且只能使用快干胶粘接，粘接强度低；二、幕墙安装后石材不可拆卸，不利于维修和保养。

三、SE干挂件的基本结构SE又称小单元组件，由一个主件和S型、E型两个副件组成。

基本结构如图1所示，其中主件结构间图2、3，副件结构见图4、5。

外墙干挂石材幕墙的施工工艺外墙饰面石材干挂法是利用高强耐腐蚀的金属挂件，把饰面石材通过托、吊、销、栓的方法固定在建筑物外表面。

合理的挂件设计与严格的施工工艺是保证外饰石材安全美观的关键。

干挂施工以预制组装的方式取代了传统的湿作业施工，其优越性主要体现在：a.可避免表面污染、变色“反碱”，使石板保持色彩光泽。

b.可避免湿作业，少受气候变化影响，节约冬施、雨施费用。

c.可避免石材脱落，减少维修费用。

d.连续作业，可提高施工速度。

e.减轻了构筑物自重并预留保温空间。

1.主要工序的施工方法（1）结构偏差实测实测结构的偏差，对结构的修整、二次设计的排板及板材加工等工作具有非常实际的指导意义。

偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果，提交技术负责人和翻样人员进行二次设计。

（2）施工图二次设计接到完整的设计院图纸后，应认真阅览和理解图纸，将问题汇总并及时与业主、监理、设计院、质检部门进行会审交换意见，确定具体做法，扫清施工的图纸障碍。

进行施工单位的二次图纸设计，尽早提交施工现场和厂方加工定货。

（3）放线外墙面水平线以设计轴线为基准。

要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于lcm。

放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。

每个大角下吊垂线，给出大角垂直控制线。

放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序。

(4)连接件焊接与龙骨安装连接件采用角钢与结构预埋铁三面围焊，为保证连接部位的耐久性，角钢厂缘增加一道焊缝，即实际为四面围焊。

焊接完成，按规定除去药皮并进行焊缝隐检，合格后刷防锈漆三遍。

连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再施焊的方法。

假柱、挑檐等部位由于结构填充空心砌块围护墙或石材面距结构面的空隙过大，为满足建筑设计的外立面效果，需在硅结构外侧附加型钢龙骨。

干挂是指用水泥钉加铁丝（或铜丝），在石材背面及侧面开孔，用铁丝或（铜丝）挂住石材，并往石材后面灌浆的施工工艺叫干挂（丝挂）！第二种是用角钢在墙面固定做支撑，然后用不低于5mm厚的不锈钢挂件固定石材底部及上部开槽部位的，并用云石胶填缝密封的，也称为叫干挂。

石材幕墙是指建筑物外，大面积使用并有主挺钢架支撑的石材面，且不承担主体结构荷载、但承担与主体结构位移的，称为石材幕墙。

广东10定额干挂与石板材幕墙分别在什么情况下套用？有什么区别？两者的主要区别在于是否有独立的支承结构.幕墙是有独立的支承结构,通常是悬挂在主体结构上,有相对主体结构的独立变形能力.通常其受力机理为:风荷载到板块再到挂件,再从挂件到横梁,再到立柱,再通过转接件到主体结构..这也是为什么我们平时看到的为什么幕墙的立杆通常较为大,因为跨度大,通常是按简支计算,所以成本也高.但是安全性较好,尤其是平面内变形能力,明显好于其他方法.外墙装饰用的面板,包括为干挂或湿贴.其板块与主体结构间无相对位移,其受力与上述的幕墙完全不同.目前大部分地方,对高度超过20米以上的外墙石材装饰,特别是石材,要求不得用湿贴方法.部分干挂做法,是参照了幕墙的原理,即采用小角钢,按每块板块四个点的方法固定在砼墙上。

个人认为：玻璃幕墙属于建筑物的帷幕墙体，故因此称为幕墙。

而铝合金窗通常是镶嵌在建筑预留窗洞口起采光通风功能并具备一定的装饰效果。

编辑本段]概念玻璃幕墙reflection glass curtainwall 是指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。

有单层和双层玻璃的墙体。

[编辑本段]优点反光绝缘玻璃厚6毫米，墙面自重约50kg／㎡，有轻巧美观、不易污染、节约能源等优点。

幕墙外层玻璃的里侧涂有彩色的金属镀膜，从外观上看整片外墙犹如一面镜子，将天空和周围环境的景色映入其中，光线变化时，影像色彩斑斓、变化无穷。

采用SE挂件安装石材幕墙施工工法采用SE挂件安装石材幕墙施工工法一、前言随着建筑设计对外观效果的要求不断提高，石材幕墙作为一种常见的建筑外立面装饰材料，越来越受到欢迎。

在石材幕墙的施工中，采用SE挂件安装工法能够有效提高施工效率、保证施工质量。

本文将介绍采用SE挂件安装石材幕墙的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便为读者提供指导和参考。

二、工法特点1. 灵活性：SE挂件安装石材幕墙工法适用于各类建筑，不受建筑结构材料的限制。

2. 施工效率高：由于采用SE挂件安装工法，省去了传统幕墙架构的打孔安装工序，大大提高了施工效率。

3. 施工质量可控：通过严格的材料选择、安装操作规范和深化设计，能够有效保证幕墙的安全可靠性和施工质量。

三、适应范围采用SE挂件安装石材幕墙工法适用于各类建筑，包括住宅楼、商业建筑、办公楼等。

四、工艺原理采用SE挂件安装石材幕墙的工法原理是通过在建筑外墙面预埋或安装SE挂件，并将石材通过挂片与挂件连接起来，形成一个整体的石材幕墙系统。

通过采取适当的加固措施，确保石材幕墙具有足够的安全性和稳定性。

五、施工工艺1. 石材选材：根据设计要求和实际情况选择石材，并进行加工和制作。

2. SE挂件安装：根据设计要求，在建筑外墙预留或安装好SE挂件。

3. 挂片制作：对挂片进行加工，确保挂片的形状和尺寸与石材相适应。

4. 挂片安装：将挂片与挂件连接，固定好挂片和挂件之间的连接件。

5. 石材安装：将石材与挂片连接，确保石材与挂片之间的连接稳固可靠。

6. 加固处理：对石材幕墙进行加固处理，确保其具有足够的安全性和稳定性。

7. 竣工验收：对石材幕墙进行验收，确保施工质量达到设计要求。

六、劳动组织根据施工工艺的不同，施工人员应按照工艺要求进行相应工作，合理安排施工作业，确保施工进度和质量。

七、机具设备1. SE挂件：选择合适的SE挂件，保证其质量和强度满足设计要求。
