基于ARM的GPS同步授时系统设计
摘要：基于国际航海标准NMEA-0183为数据协议，以保证电力系统精准授时为目的，通过ARM微控制器STM32f103rbt6和高精度GPS接收模块NEO-5Q为核心控制数据采集和传输，实现了GPS同步授时的设计方案。系统采用GPS接收模块接收卫星发送的标准数据串，通过微控制器对GPIRMC最小定位信息中的时间数据进行筛选和处理，最后经上位机授时软件对本地计算机进行成功校时，保证了系统的可行性。
关键词：NMEA-0183；Codex-M3；STM32f103；CPS
时间同步在工业应用中是十分重要的基础工作，特别是对时间要求较高的电力系统。近年来，电力系统大多采用不同厂家的计算机监控系统、谐波分析系统、故障录波装置、微机保护、电能质量计费系统等，时间数据大多是设备提供自己独立的时钟，而时钟因产品质量差异，在对时精度上都会有一定的偏差，从而使整个系统不能在统一的时间基础上进行数据的分析和比较，给事故后采取正确的故障分析判断带来很大的困难。
由于电力系统传统的时间同步方法只能保证全系统时钟误差在毫秒级，很难达到目前要求的精度。GPS同步授时系统具有授时精度高、范围广、可靠性高全天候且又不受各种干扰影响的特点，因此，采用GPS同步授时系统比采用传统的时钟设备有着明显的优势，并且可广泛应用于对时统精度较高的行业中。
1 GPS同步授时系统原理
如图1所示，整个系统以Cortex-M3为内核的ARM微处理器
STM32f103rbt6为核心，并采用瑞士U-Blox公司NEO-5Q GPS数据接收模块接收卫星数据，微处理器从卫星数据中提取标准UTC时间码同时将其转换成标准北京时间码传输给本地计算机，最后由上位机授时软件对本地计算机进行校时，完成授时过程。
1．1 ARM微处理器STM32f103rbt6
STM32f103rbt6是意法半导体公司一款基于Conex-M3内核的32位微控制器，它主要应用于智能仪表、变频器、工控网络、高端家电和操作界面等领域。STM32f103系列微控制器开发简单，有丰富的语句代码库，与ARM7TDMI相比运行速度最多可快35％且代码最多可省45％。综合考虑选用了此款微控制器为本系统的核心。
该微控制器特点如下：
1)Cortex-M3内核、哈佛总线结构(可达90 DMIPS)；
2)20 K字节的SRAM，128 K字节的Flash；主频72 MHz，可在系统编程；
3)带唤醒功能的低功耗模式、内部RC振荡器、内置复位电路；
4)在待机模式下，典型的耗电值仅为2μA，非常适合电池供电的应
用；
5)3个16位通用的定时器，1个系统时间定时器：24位自减型。
1．2 NEO-5Q GPS接收模块
本系统选用较低功耗的NEO-5Q GPS超小型卫星接收模块，此芯片为多功能独立型GPS模组，以ROM为基础构架，成本低，体积小，最多可搜寻32个卫星频道，能够从接收到的信息中提取并输出2种时间信号：一是脉冲信号
1PPS，其脉冲前沿与国际标准时间的同步误差不超过1μs；二是经串口输出的时间信息，它在1PPS脉冲之间给出，用来说明一个1PPS脉冲对应的UTC时间(年、月、日、时、分、秒)。NEO-5Q有UART和USB2．0两种接口，数据全速传输可达12 Mbit／s，具有高精度时间信号、在恶劣环境下持续工作的优点，可以达到系统要求。
实验二 ARM汇编语言程序设计 一、实验目的 1.了解ARM汇编语言的基本框架，学会使用ARM的汇编语言编程 2.掌握ARM汇编指令 二、实验设备 1. EL-ARM-830教学实验箱，PentiumII以上的PC机，仿真器电缆。 2. PC操作系统WIN98或WIN2000或WINXP， ADS1.2集成开发环境，仿真器驱动程序。 三、汇编语言简介 1.ARM汇编的一些简要的书写规范 ARM汇编中，所有标号必须在一行的顶格书写，其后面不要添加“：”，而所有指令均不能顶格书写。ARM汇编对标识符的大小写敏感，书写标号及指令时字母大 小写要一致。在ARM汇编中，ARM指令、伪指令、寄存器名等可以全部大写或者全 部小写，但不要大小写混合使用。注释使用“；”号，注释的内容由“；”号起到此 行结束，注释可以在一行的顶格书写。 详细的汇编语句及规范请参照ARM汇编的相关书籍、文档。 2. ARM汇编语言程序的基本结构 在ARM汇编语言程序中，是以程序段为单位来组织代码。段是相对独立的指令或数据序列，具有特定的名称。段可以分为代码段的和数据段，代码段的内容为执 行代码，数据段存放代码运行时所需的数据。一个汇编程序至少应该有一个代码段，当程序较长时，可以分割为多个代码段和数据段，多个段在程序编译链接时最终形 成一个可执行文件。可执行映像文件通常由以下几部分构成： ◆ 一个或多个代码段，代码段为只读属性。 ◆ 零个或多个包含初始化数据的数据段，数据段的属性为可读写。 ◆ 零个或多个不包含初始化数据的数据段，数据段的属性为可读写。 链接器根据系统默认或用户设定的规则，将各个段安排在存储器中的相应位置。源程序中段之间的相邻关系与执行的映象文件中的段之间的相邻关系不一定 相同。 3. 简单的小例子 下面是一个代码段的小例子 AREA Init，CODE，READONLY ENTRY LDR R0, =0x3FF5000 LDR R1, 0x0f STR R1, [R0]
GPS/北斗光纤拉远授时系统有效解决TD-SCDMA基站选址难题 中国移动建设运营的第三代移动通信TD-SCDMA-SCDMA网络是严格要求同步的 TD-SCDMAD系统，目前基站的时间同步由单一GPS授时系统实现。传统GPS授时系统， 由于拉远距离、工程施工和抗干扰能力等受限因素，限制了TD-SCDMA系统采用BBU+RRU 光纤拉远分布式基站的优势发挥，在TD-SCDMA站址选择日益困难的现状下，进一步加剧 基站选址的难度，已经成为TD-SCDMA站址选址的瓶颈。 在TD-SCDMA网络工程建设中，TD-SCDMA站址选择成为基站建设的重点问题，需主 要克服以下几点：首先，GPS天线与基站BBU侧的接收机通过射频馈线连接，射频馈线较 粗而且韧性差不易弯曲，其工程施工的难度限制了BBU与天面的拉远距离，极大地降低了BBU机房选址的灵活性；其次，射频馈线的信号衰减性限制了GPS射频信号的传输距离，拉远距离为百米之外就需要增加线路补偿放大器，加装放大器既增加了故障维护点又加大了施工难度，进一步加大新增站址的BBU机房选址灵活性；另外，GPS卫星系统属于美国军方，将使TD-SCDMA系统的正常运行受制于人，非常情况下，卫星系统一旦关闭或受干扰，TD-SCDMA系统将工作紊乱和瘫痪，整网安全存在很大隐患。 在TD-SCDMA网络建设过程中，GPS授时系统的替代解决方案一直是中国移动研究的 课题之一，大唐移动与中国移动持续加强创新合作，面对网络工程建设中的实际问题，推出了GPS/北斗双模一体化光纤拉远授时系统解决方案。该方案采用GPS/北斗双模一体化设计，相比传统GPS授时系统在拉远距离、工程实施、抗干扰能力、美化天面外观、安装维护便 捷性等方面有明显的优势，可实现TD-SCDMA系统天线和GPS/北斗天线的共抱杆安装，给GPS/北斗天线布放及基站选址提供了极大的灵活性，有效解决了网络建设中的基站选址难题，满足运营商快速建网的需求。 GPS/北斗光纤拉远授时系统解决工程施工难题 针对传统GPS单一授时系统普遍存在的传输距离受限、施工困难、易受干扰及安全隐 患的问题，为适应更广泛的布站场景，本方案采用GPS/北斗双模一体化设计，并且采用光 纤拉远的方法有效解决工程施工中传输距离受限和施工困难的难题。一体化GPS/北斗光纤 拉远授时系统方案，就是在天面部分将GPS/北斗天线与接收机进行一体化设计，接收机输 出的PPS与TOD信息通过光纤拉远的方法传输给基站机房内的BBU，BBU时钟恢复模块恢复PPS和TOD信息，并且传送到BBU需要同步的模块。基站设计不再需要考虑接收机的类型（GPS/北斗）、型号、厂家、尺寸等一系列问题，只需要基站和拉远接收机有相同的标 准接口和时间传输机制（如图1所示）。
#include "reg52.h" #define LEDPORT P0 sbit D1=P3^4; sbit D2=P3^5; sbit D3=P3^6; sbit D4=P3^7; sbit LED=P2^5; sbit CLK=P2^1; sbit IO=P2^2; sbit RST=P2^3; sbit ACC0=ACC^0; sbit ACC7=ACC^7; unsigned char flash; unsigned char dp=0xff; bit rev_start,rev_stop; unsigned char code tab[]={0xA0,0xBE,0x64,0x2C,0x3A,0x29,0x21,0xBC,0x20,0x28,0xff};//数码管码表 unsigned char buf[80]; //请把GPS那货发来的数据放到我的肚子里 void TimerInit() { TMOD=0x21; TH0 = 0xF1; //4ms左右 TL0 = 0x9A; EA=1; ET0=1; TR0=1; SCON = 0x50; //使用串行工作方式1，10位异步收发8位数据，波特率可变（由T1的溢出率控制） TH1 = 0xFD; //9600波特率的初值 TL1 = TH1; //9600波特率的初值 ES = 1; TR1 = 1; } void inputbyte(unsigned char ucDa) { unsigned char i; ACC = ucDa;
for(i=8; i>0; i--) { IO = ACC0; //相当于汇编中的RRC CLK = 1; CLK = 0; ACC = ACC >> 1; } } unsigned char outputbyte(void) { unsigned char i; for(i=8; i>0; i--) { ACC = ACC >>1; //相当于汇编中的RRC ACC7 = IO; CLK = 1; CLK = 0; } return(ACC); } /******************************************************************** * * 名称: v_W1302 * 说明: 先写地址，后写命令/数据 * 功能: 往DS1302写入数据 * 调用: v_RTinputbyte() * 输入: ucAddr: DS1302地址, ucDa: 要写的数据 * 返回值: 无 ***********************************************************************/ void write(unsigned char ucAddr, unsigned char ucDa) { RST = 0; CLK = 0; RST = 1; inputbyte(ucAddr); //地址，命令 inputbyte(ucDa); //写1Byte数据 CLK = 1; RST =0; } /******************************************************************** * * 名称: uc_R1302
浅议基站IP网络授时系统 摘要：随着IP（Internet Protocol）网络的发展，大部分通信网络都实现了IP传输，但由于IP网络是异步网络，IP 网络中的设备无法通过物理链路获取时钟，因此需要为网络设备提供一种新的获取时钟的同步方式。 关键字：授时系统 前言：IP 网络同步主要应用于无线基站的同步，包括WCDMA（Wideband Code Division Multiple Access）中NodeB/AP（Access Preamble）基站设备的频率同步；GSM（Global System for Mobile communications）中BTS（Base Transceiver Station）基站设备的频率同步，CDMA2000、TD-SCDMA（Time Division-Synchronous Code Division Multiple Access）和WiMAX中us级别的高精度时间同步。为满足业务设备的高精度时间和时钟同步需求，本文以SYNLOCK T6020设备为例，分析授时系统在不同组网环境（不同的传送网、不同的网络规模）下，高精度时间和时钟同步系统的应用。 1.系统结构 SYNLOCK T6020 主要由频率同步模块、分频鉴相模块、时间恢复模块、锁相模块、1588 处理模块、接口转换模块、CPU 模块、GPS（Global Positioning System）/PPS 时间同步接口、FE/GE 接口、维护接口等组成。 接口转换模块将GE数据转换成FE数据，提供给CPU处理；同时将非1588信息和1588的general信息提供给CPU处理，并发送CPU的网络协议。 维护接口模块通过维护串口和维护网口，主用板将设备链接到集中维护终端。 2.同步定时接口 1）卫星接口 SYNLOCK T6020 提供GPS卫星接口。设备的GPS 接口是1.5G的射频接口，而卫星卡和设备单板的接口是TTL（Transistor-Transistor Logic）的PPS与TTL串口，单板通过这些串口信息可计算出时间和位置信息。 在观测到三颗卫星的情况下，可以得到三个方程组，求解出接收站的三维位置信息。如果观测到四颗以上的卫星，则可以计算出本地时间。 2）1588 接口 IEEE 1588（PTP）的基本功能是使分布式网络内设备的时间与服务器精确
基于ARM的GPS同步授时系统设计 摘要：基于国际航海标准NMEA-0183为数据协议，以保证电力系统精准授时为目的，通过ARM微控制器STM32f103rbt6和高精度GPS接收模块NEO-5Q为核心控制数据采集和传输，实现了GPS同步授时的设计方案。系统采用GPS接收模块接收卫星发送的标准数据串，通过微控制器对GPIRMC最小定位信息中的时间数据进行筛选和处理，最后经上位机授时软件对本地计算机进行成功校时，保证了系统的可行性。 关键词：NMEA-0183；Codex-M3；STM32f103；CPS 时间同步在工业应用中是十分重要的基础工作，特别是对时间要求较高的电力系统。近年来，电力系统大多采用不同厂家的计算机监控系统、谐波分析系统、故障录波装置、微机保护、电能质量计费系统等，时间数据大多是设备提供自己独立的时钟，而时钟因产品质量差异，在对时精度上都会有一定的偏差，从而使整个系统不能在统一的时间基础上进行数据的分析和比较，给事故后采取正确的故障分析判断带来很大的困难。 由于电力系统传统的时间同步方法只能保证全系统时钟误差在毫秒级，很难达到目前要求的精度。GPS同步授时系统具有授时精度高、范围广、可靠性高全天候且又不受各种干扰影响的特点，因此，采用GPS同步授时系统比采用传统的时钟设备有着明显的优势，并且可广泛应用于对时统精度较高的行业中。 1 GPS同步授时系统原理 如图1所示，整个系统以Cortex-M3为内核的ARM微处理器 STM32f103rbt6为核心，并采用瑞士U-Blox公司NEO-5Q GPS数据接收模块接收卫星数据，微处理器从卫星数据中提取标准UTC时间码同时将其转换成标准北京时间码传输给本地计算机，最后由上位机授时软件对本地计算机进行校时，完成授时过程。 1．1 ARM微处理器STM32f103rbt6 STM32f103rbt6是意法半导体公司一款基于Conex-M3内核的32位微控制器，它主要应用于智能仪表、变频器、工控网络、高端家电和操作界面等领域。STM32f103系列微控制器开发简单，有丰富的语句代码库，与ARM7TDMI相比运行速度最多可快35％且代码最多可省45％。综合考虑选用了此款微控制器为本系统的核心。 该微控制器特点如下： 1)Cortex-M3内核、哈佛总线结构(可达90 DMIPS)； 2)20 K字节的SRAM，128 K字节的Flash；主频72 MHz，可在系统编程； 3)带唤醒功能的低功耗模式、内部RC振荡器、内置复位电路； 4)在待机模式下，典型的耗电值仅为2μA，非常适合电池供电的应
GPS卫星授时器常用的同步方式 关键词：卫星授时,GPS卫星授时器 卫星授时是通过导航卫星来进行发播或转播标准时间信号的授 时手段。凭借授时成本低，精度高，实现简单等特点获得广泛的应用。目前常用导航卫星有中国的北斗导航系统和美国的GPS。卫星授时与定位是结合在一起的，一般用户在获得自身精确定位基础上即可实现精确授时。 GPS卫星授时器一般由天线、射频单元、信号处理单元、数据处理单元和输出接口单元组成。 目前GPS卫星授时器有多种时间同步接口标准实现时间的传递。对于广域分布式网络而言，采用卫星授时接收机得到标准时间后，需要将这个时间发布给系统的每个部分。 常用的时间同步接口有时间编码，典型的时间码如IRIG-B码，有直流码和交流码之分。交流码（AC）信号是进行了调制，传输距离较远。在短距离内也常用到时间报文接口，通过RS232串口传递时间。光纤优于不受电磁干扰，目前也成为常用的时间传递手段。 NTP网络时间同步采用网络协议来实现计算机的时间同步，目前得到越来越广泛的应用。通过网络上确定若干网点作为时钟源网站，以此来为实现与UTC时间的同步，为用户提供统一、标准的时间传递服务。互联网上时间同步的复杂性，这一点在NTP时间协议设计的最开始就考虑到了，做了专门的处理。因此目前在实际应用当中当时钟源有效的情况下可以实现时间的校正跟踪，假如发生网络故障的情况
下也依然能维持时间的稳定。保证网络在一定时间内保持精准的时间同步，因此采用基于UDP/IP的层次式时间分布模型的NTP机制可满足不同的互联网环境。推荐的相关gps卫星授时器型号为SYN2151型。 随着对时间同步精度要求的提高，ntp网络授时ms级别精度在许多对同步精度要求更高的领域已经无法满足需求。这种情况IEEE 1588 PTP受到许多用户的关注，PTP的全称是“网络测量和控制系统的精密时钟同步协议标准”。以SYN2411型IEEE1588主时钟为例，ptp授时精度高，可达到ns级别但是必须有硬件电路支持才可以使用需要主从搭配。ptp协议里面有两种对时方式，一种是mac方式，一种是udp模式，精度是一样的，常用的是udp模式。 时间报文是指由授时设备在接收到基准时间源后对时间信息进 行提取校正并按照一定格式输出的时间信息。例如SYN2306C型GPS 北斗授时导航接收机，时间报文一般与秒脉冲结合在一起使用，其授时原理如图所示，一般报文信息在秒脉冲脉冲后某一个时间间隔内输出，报文消息中包含了秒脉冲对应的时刻，秒脉冲的上升时间一般小于5ns，利用秒脉冲精度的上升沿可提供数ns级的授时精度。 目前时间报文中NEMA协议应用最为广泛，NEMA协议中与时间有关的命令主要有GGA、GLL、RMC等命令。 本文章版权归西安同步所有，尊重原创，严禁洗稿，未经授权，
北京中新创科技有限公司研制开发的网络时间服务器DNTS-3是一种小型的、可独立工作的基于NTP/SNTP协议的时间服务器，DNTS-3从GPS地球同步卫星上获取标准时钟信号信息，将这些信息在网络中传输，网络中需要时间信号的设备如计算机，控制器等设备就可以与标准时钟信号同步。标准的时钟信息通过TCP/IP网络传输，DNTS-3支持多种流行的时间发布协议，如NTP,time/UDP,还可支持可设置的UDP端口的中新创科定义的时间广播数据包。NTP和time/UDP的端口号分别固定于RFC-123和RFC-37指定的123和37。 DNTS-3使用非常简单，只需将GPS卫星接收天线输出接于DNTS-3的天线输入BNC口上，DNTS-3的网络口接于HUB上，整个网络就能时间同步了。 DNTS-3含内置接收机，只需将天线装置在无遮挡的户外，最佳的安装位置是楼顶；如需装在建筑物的外墙上请尽可能远离墙壁，以保证卫星信号的准确接收。 DNTS-3接收天线有10米，15米，30米户外接收天线和5米吸顶天线可供用户根据实际情况选择，中新创科可提供墙装支架。 DNTS-3采用19英寸标准机箱，1U高度，220V交流电源或-48V电源可选。 详细参数 支持协议 ARP,IP,UDP,ICMP,SNMP,TCP,TFTP,NTP/SNTP,time/UDP 网络口 10Base-T 1个RJ45座 串行口 DB9(male) RS-232/RS-422 接收机内置GPS接收机，内置晶体时钟 安装 19英寸,1U，带液晶时间显示面板 串行波特率 9600,8,O,1,NMEA0183输出 校时精度 1～10毫秒(依赖于网络负载) 协议兼容性以太网V2.0/IEEE 802.3,令牌环网802.2LLC 输入电源 220V,约300mA 使用环境 0℃ to +50℃ 质保 3年
第3章NTP网络授时系统服务器硬件设计 3.1 服务器端硬件系统结构图 NTP服务器的硬件设计，按照最小设计的原则，以保证整个硬件的尺寸符合要求，只提供系统所必须的功能，如串口、以太网口等。系统结构如图3-1所示： 图3-1 NTP服务器硬件实现框图 3.2 系统硬件选型 3.2.1 芯片选型 根据前面的需求分析和硬件总体设计，结合实际应用和实现的需要，选择以下硬件芯片，如表3-1所示。 表3-1 NTP服务器芯片选型
3.2.2 S3C4510B简介 本系统选择了ARM架构的Samsung的S3C4510B处理器作为整个服务器硬件的核心。 ARM(Advanced RISC Machines)架构是面向低预算市场设计的第一款RISC 微处理器，除了RISC的一些特点外，ARM体系结构还采用了一些特别的技术，在保证提高性能的前提下尽量缩小芯片的面积，并降低功耗。 ARM微处理器具有体积小、低功耗、低成本、高性能的特点，支持Thumb(16位)/ARM（32位）双指令集，大量使用存储器而使指令执行速度更快，寻址方式灵活简单，执行效率高，指令长度固定等优点，主要应用在工业控制、无线通讯、网络应用、消费电子、成像产品、安全产品、存储产品、汽车行业等领域[10]。 S3C4510B是Samsung公司生产的基于以太网应用的高性价比16/32位RISC 微控制器，内含一个由ARM公司设计的16/32位ARM7TDMI RISC处理器核[11]。另外，S3C4510B的片内外围功能模块主要包括： ——2个带缓冲描述符（Buffer Descriptor）的HDLC通道 ——2个UART通道 ——2个GDMA通道 ——2个32位定时器 ——18个可编程的I/O口 S3C4510B的片内逻辑电路包括： ——中断控制器 ——DRAM/SDRAM控制器 ——系统管理器 ——ROM/SRAM和FLASH控制器

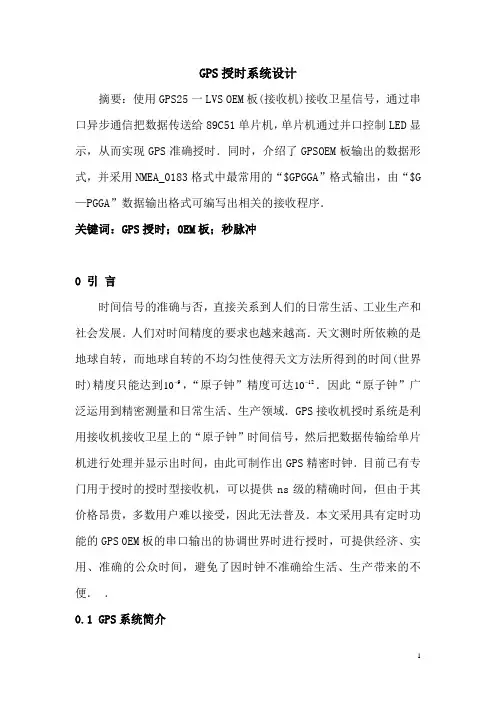

GPS授时系统设计 摘要：使用GPS25一LVS OEM板(接收机)接收卫星信号，通过串口异步通信把数据传送给89C51单片机，单片机通过并口控制LED显示，从而实现GPS准确授时．同时，介绍了GPSOEM板输出的数据形式，并采用NMEA_0183格式中最常用的“$GPGGA”格式输出，由“$G —PGGA”数据输出格式可编写出相关的接收程序． 关键词：GPS授时；0EM板；秒脉冲 0 引言 时间信号的准确与否，直接关系到人们的日常生活、工业生产和社会发展．人们对时间精度的要求也越来越高．天文测时所依赖的是地球自转，而地球自转的不均匀性使得天文方法所得到的时间(世界时)精度只能达到9 10-．因此“原子钟”广 10-，“原子钟”精度可达12 泛运用到精密测量和日常生活、生产领域．GPS接收机授时系统是利用接收机接收卫星上的“原子钟”时间信号，然后把数据传输给单片机进行处理并显示出时间，由此可制作出GPS精密时钟．目前已有专门用于授时的授时型接收机，可以提供ns级的精确时间，但由于其价格昂贵，多数用户难以接受，因此无法普及．本文采用具有定时功能的GPS 0EM板的串口输出的协调世界时进行授时，可提供经济、实用、准确的公众时间，避免了因时钟不准确给生活、生产带来的不便．． 0.1 GPS系统简介
