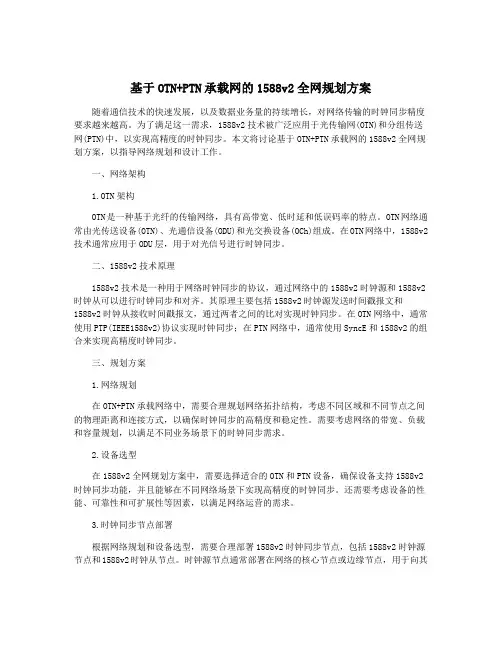

基于OTN+PTN承载网的1588v2全网规划方案随着通信技术的快速发展，以及数据业务量的持续增长，对网络传输的时钟同步精度要求越来越高。

为了满足这一需求，1588v2技术被广泛应用于光传输网(OTN)和分组传送网(PTN)中，以实现高精度的时钟同步。

本文将讨论基于OTN+PTN承载网的1588v2全网规划方案，以指导网络规划和设计工作。

一、网络架构1.OTN架构OTN是一种基于光纤的传输网络，具有高带宽、低时延和低误码率的特点。

OTN网络通常由光传送设备(OTN)、光通信设备(ODU)和光交换设备(OCh)组成。

在OTN网络中，1588v2技术通常应用于ODU层，用于对光信号进行时钟同步。

二、1588v2技术原理1588v2技术是一种用于网络时钟同步的协议，通过网络中的1588v2时钟源和1588v2时钟从可以进行时钟同步和对齐。

其原理主要包括1588v2时钟源发送时间戳报文和1588v2时钟从接收时间戳报文，通过两者之间的比对实现时钟同步。

在OTN网络中，通常使用PTP(IEEE1588v2)协议实现时钟同步；在PTN网络中，通常使用SyncE和1588v2的组合来实现高精度时钟同步。

三、规划方案1.网络规划在OTN+PTN承载网络中，需要合理规划网络拓扑结构，考虑不同区域和不同节点之间的物理距离和连接方式，以确保时钟同步的高精度和稳定性。

需要考虑网络的带宽、负载和容量规划，以满足不同业务场景下的时钟同步需求。

2.设备选型在1588v2全网规划方案中，需要选择适合的OTN和PTN设备，确保设备支持1588v2时钟同步功能，并且能够在不同网络场景下实现高精度的时钟同步。

还需要考虑设备的性能、可靠性和可扩展性等因素，以满足网络运营的需求。

3.时钟同步节点部署根据网络规划和设备选型，需要合理部署1588v2时钟同步节点，包括1588v2时钟源节点和1588v2时钟从节点。

时钟源节点通常部署在网络的核心节点或边缘节点，用于向其他节点提供时钟同步信号；时钟从节点通常部署在网络的边缘节点或终端节点，用于接收时钟同步信号并对本地时钟进行校准。

1588v2技术白皮书Prepared by拟制Date 日期Reviewed by审核Date 日期Reviewed by审核Date 日期Approved by批准Date日期Huawei Technologies Co., Ltd.华为技术有限公司All rights reserved版权所有侵权必究目录1背景介绍 (5)1.1同步概述 (5)1.1.1频率同步 (5)1.1.2时间同步 (5)1.1.3时间同步与频率同步的区别 (6)1.2移动承载网络的同步需求 (6)1.2.1不同无线制式对同步的要求 (6)1.2.2现有的时间同步解决方案 (7)1.2.31588v2同步传送方案 (8)21588v2技术介绍 (9)2.11588V2标准介绍 (9)2.21588V2版本新增的特性 (9)2.31588v2协议简介 (9)2.3.1网络节点模型 (9)2.3.21588V2时戳 (14)2.3.31588报文 (15)2.3.4同步实现过程 (23)2.3.5建立主从层次 (23)2.3.6频率同步 (26)2.3.7时间同步 (27)31588v2典型应用场景 (29)3.1全网同步（BC模式） (29)3.2时间透传（TC模式） (30)3.3网络保护 (31)41588v2部署考虑 (32)4.11588V2网络规划 (32)4.2物理拓扑对同步精度的影响 (32)4.3准确度问题 (32)4.4系统实现问题 (33)4.5性能考虑 (33)图1 时间同步与频率同步示意图 (6)图2 现有时间同步解决方案 (7)图3 1588v2同步传送方案 (8)图4 BMC算法示意图 (24)图5 简单主从时钟体系 (25)图6 修剪后的MESH网络拓扑 (25)图7 1588V2频率同步原理 (26)图8 Delay-Req机制测量平均路径延时原理 (27)图9 Pdelay机制测量平均路径延时原理 (28)图10 时间校正 (29)图11 1588v2全网同步应用场景 (29)图12 1588v2时间透传应用场景 (30)图13 1588v2网络保护应用场景 (31)图14 1588v2同步网络架构 (32)表1 不同无线制式对时钟精度的要求 (6)1 背景介绍1.1 同步概述现代通信网络对于同步的需求主要包括频率同步和时间同步两类需求。

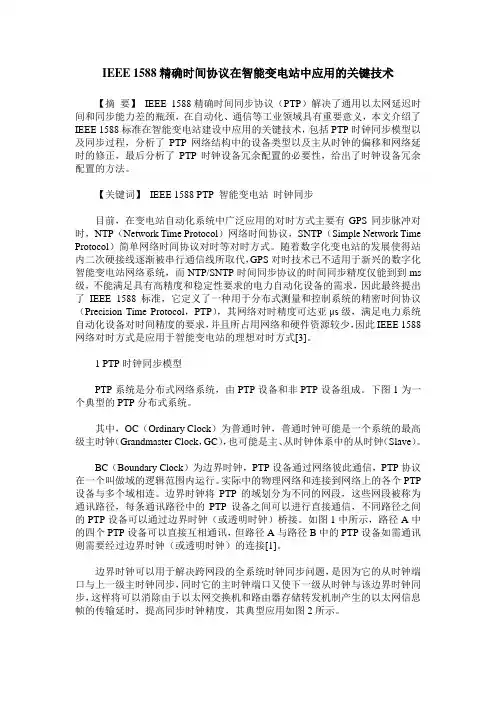

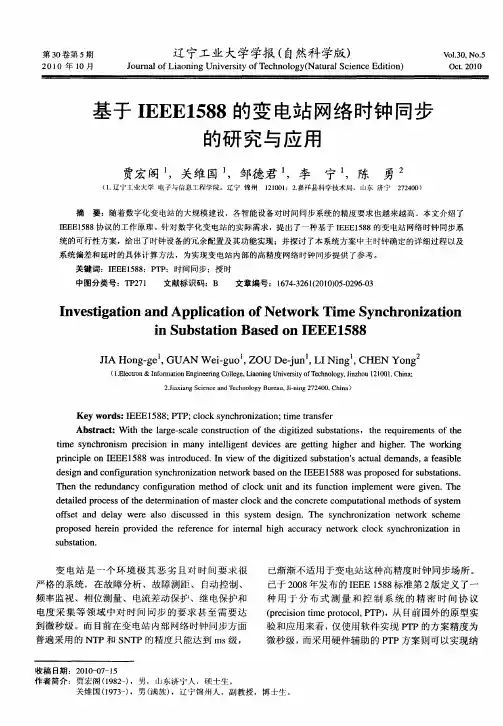

IEEE 1588精确时间协议在智能变电站中应用的关键技术【摘要】IEEE 1588精确时间同步协议（PTP）解决了通用以太网延迟时间和同步能力差的瓶颈，在自动化、通信等工业领域具有重要意义，本文介绍了IEEE 1588标准在智能变电站建设中应用的关键技术，包括PTP时钟同步模型以及同步过程，分析了PTP网络结构中的设备类型以及主从时钟的偏移和网络延时的修正，最后分析了PTP时钟设备冗余配置的必要性，给出了时钟设备冗余配置的方法。

【关键词】IEEE 1588 PTP 智能变电站时钟同步目前，在变电站自动化系统中广泛应用的对时方式主要有GPS同步脉冲对时，NTP（Network Time Protocol）网络时间协议，SNTP（Simple Network Time Protocol）简单网络时间协议对时等对时方式。

随着数字化变电站的发展使得站内二次硬接线逐渐被串行通信线所取代，GPS对时技术已不适用于新兴的数字化智能变电站网络系统，而NTP/SNTP时间同步协议的时间同步精度仅能到到ms 级，不能满足具有高精度和稳定性要求的电力自动化设备的需求，因此最终提出了IEEE 1588标准，它定义了一种用于分布式测量和控制系统的精密时间协议（Precision Time Protocol，PTP），其网络对时精度可达亚μs级，满足电力系统自动化设备对时间精度的要求，并且所占用网络和硬件资源较少，因此IEEE 1588网络对时方式是应用于智能变电站的理想对时方式[3]。

1 PTP时钟同步模型PTP系统是分布式网络系统，由PTP设备和非PTP设备组成。

下图1为一个典型的PTP分布式系统。

其中，OC（Ordinary Clock）为普通时钟，普通时钟可能是一个系统的最高级主时钟（Grandmaster Clock，GC），也可能是主、从时钟体系中的从时钟（Slave）。

BC（Boundary Clock）为边界时钟，PTP设备通过网络彼此通信，PTP协议在一个叫做域的逻辑范围内运行。

设计与应用计算机测量与控制.2010.18(7) Computer Measurement &C ontrol1585收稿日期:2010-01-03; 修回日期:2010-02-10。

作者简介:孔令彬(1962-),男,博士,教授,主要从事无线电电子技术与智能控制技术方向的研究。

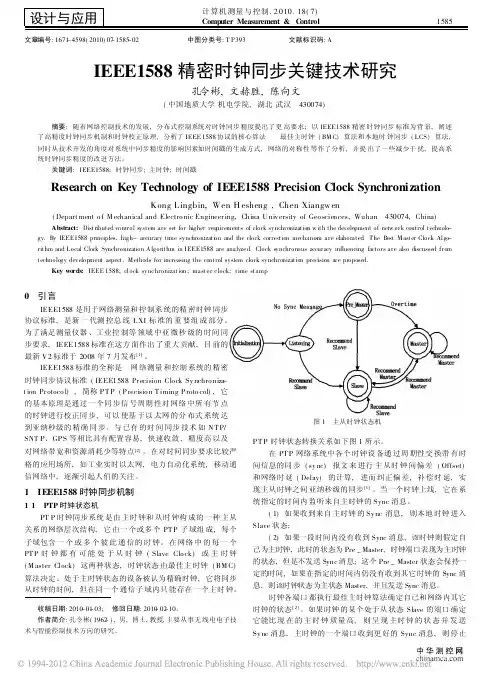

文章编号:1671-4598(2010)07-1585-02 中图分类号:T P393文献标识码:AIEEE1588精密时钟同步关键技术研究孔令彬,文赫胜,陈向文(中国地质大学机电学院,湖北武汉 430074)摘要:随着网络控制技术的发展,分布式控制系统对时钟同步精度提出了更高要求;以IEEE1588精密时钟同步标准为背景,阐述了高精度时钟同步机制和时钟校正原理,分析了IEEE 1588协议的核心算法 最佳主时钟(BM C)算法和本地时钟同步(LCS )算法,同时从技术开发的角度对系统中同步精度的影响因素如时间戳的生成方式,网络的对称性等作了分析,并提出了一些减少干扰,提高系统时钟同步精度的改进方法。

关键词:IEEE1588;时钟同步;主时钟;时间戳Research on Key Technology of IEEE1588Precision Clock SynchronizationKong Lingbin,Wen H esheng ,Chen Xiangw en(Depart ment o f M echanical and Electro nic Engineer ing,China U niv ersity of Geo sciences,Wuhan 430074,China)Abstract:Distributed control s ystem are set for higher requirements of clock synchronization w ith the development of netw ork control technolo -gy.By IEEE1588principles,high-accuracy time synchronizati on and the clock correc tion mechanis m are elaborated.The Best M aster Clock Algo -rithm and Local Clock Synchronization Algorithm in IEEE1588are analyzed.Clock s ynchronous accuracy influencing factors are also discussed from technology development aspect.M ethods for increasing the control system clock synchronization precision are proposed.Key words :IEEE 1588;clock synchronization ;master clock;time stamp图1 主从时钟状态机0 引言IEEE1588是用于网络测量和控制系统的精密时钟同步协议标准,是新一代测控总线L XI 标准的重要组成部分。

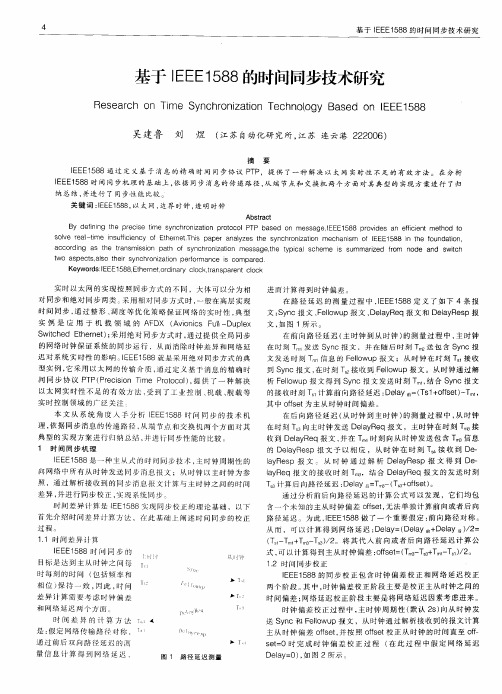

IEEE1588协议简介IEEE1588协议，又称PTP（precise time protocol，精确时间协议），可以达到亚微秒级别时间同步精度，于2002年发布version1，2008年发布version2。

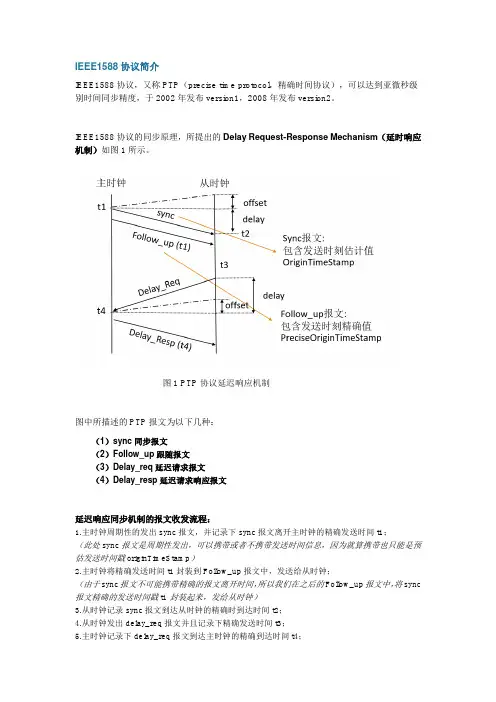

IEEE1588协议的同步原理，所提出的Delay Request-Response Mechanism（延时响应机制）如图1所示。

图1 PTP协议延迟响应机制图中所描述的PTP报文为以下几种：（1）sync同步报文（2）Follow_up跟随报文（3）Delay_req延迟请求报文（4）Delay_resp延迟请求响应报文延迟响应同步机制的报文收发流程：1.主时钟周期性的发出sync报文，并记录下sync报文离开主时钟的精确发送时间t1；（此处sync报文是周期性发出，可以携带或者不携带发送时间信息，因为就算携带也只能是预估发送时间戳originTimeStamp）2.主时钟将精确发送时间t1封装到Follow_up报文中，发送给从时钟；（由于sync报文不可能携带精确的报文离开时间，所以我们在之后的Follow_up报文中，将sync 报文精确的发送时间戳t1封装起来，发给从时钟）3.从时钟记录sync报文到达从时钟的精确时到达时间t2；4.从时钟发出delay_req报文并且记录下精确发送时间t3；5.主时钟记录下delay_req报文到达主时钟的精确到达时间t4；6.主时钟发出携带精确时间戳信息t4的delay_resp报文给从时钟；这样从时钟处就得到了t1,t2,t3,t4四个精确报文收发时间。

时钟偏差&网络延时offset:时钟间偏差（主从时钟之间存在时间偏差，偏离值就是offset，图1中主从时钟之间虚线连接时刻，就是两时钟时间一致点）delay:网络延时（报文在网络中传输带来的延时）从时钟可以通过t1,t2,t3,t4四个精确时间戳信息，得到主从时钟偏差offset和传输延时delay:从时钟得到offset和delay之后就可以通过修正本地时钟进行时间同步。
