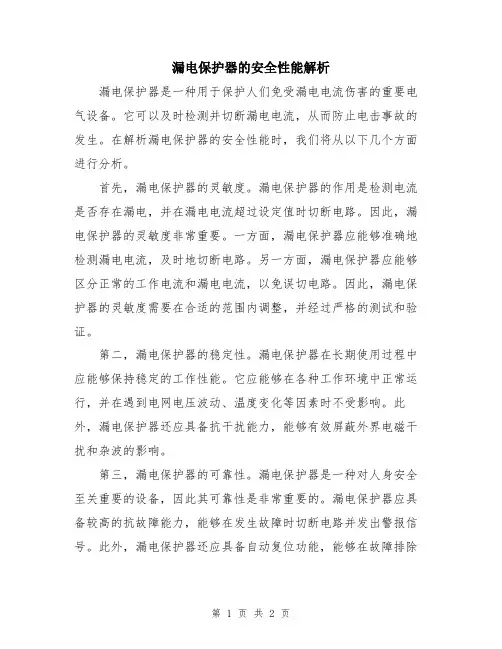

漏电保护器的安全性能解析
漏电保护器的安全性能解析漏电保护器是一种用于保护人们免受漏电电流伤害的重要电气设备。
它可以及时检测并切断漏电电流，从而防止电击事故的发生。
在解析漏电保护器的安全性能时，我们将从以下几个方面进行分析。
首先，漏电保护器的灵敏度。
漏电保护器的作用是检测电流是否存在漏电，并在漏电电流超过设定值时切断电路。
因此，漏电保护器的灵敏度非常重要。
一方面，漏电保护器应能够准确地检测漏电电流，及时地切断电路。
另一方面，漏电保护器应能够区分正常的工作电流和漏电电流，以免误切电路。
因此，漏电保护器的灵敏度需要在合适的范围内调整，并经过严格的测试和验证。
第二，漏电保护器的稳定性。
漏电保护器在长期使用过程中应能够保持稳定的工作性能。
它应能够在各种工作环境中正常运行，并在遇到电网电压波动、温度变化等因素时不受影响。
此外，漏电保护器还应具备抗干扰能力，能够有效屏蔽外界电磁干扰和杂波的影响。
第三，漏电保护器的可靠性。
漏电保护器是一种对人身安全至关重要的设备，因此其可靠性是非常重要的。
漏电保护器应具备较高的抗故障能力，能够在发生故障时切断电路并发出警报信号。
此外，漏电保护器还应具备自动复位功能，能够在故障排除后自动恢复工作。
漏电保护器还应具备适当的过载保护功能，能够在发生过载时切断电路，防止设备损坏和火灾事故的发生。
第四，漏电保护器的耐久性。
漏电保护器通常需要在恶劣的工作环境中使用，如潮湿、灰尘较多等。
因此，漏电保护器的外壳应具备防水、防尘、耐腐蚀等特性。
漏电保护器的脱扣机构应具备较长的使用寿命，并能经受住频繁的操作和振动。
最后，漏电保护器的性能监测和测试。
漏电保护器应具备自检功能，能够定期检测自身的工作状态，发现故障时及时切断电路并提醒用户。
此外，漏电保护器还应具备外部测试功能，用户可以通过按压测试按钮来测试漏电保护器的正常工作状态。
综上所述，漏电保护器的安全性能包括灵敏度、稳定性、可靠性、耐久性以及性能监测和测试等方面。
只有具备良好的安全性能，漏电保护器才能够有效地保护人们免受漏电电流伤害。
对漏电保护器的安全性能剖析范本（2篇）
对漏电保护器的安全性能剖析范本漏电保护器作为一种重要的电气安全设备，其安全性能对于保障人民生命财产安全具有重要意义。
本篇文章将对漏电保护器的安全性能进行剖析，从设计、工作原理、误动作、故障检测与排除等方面进行探讨。
漏电保护器设计上的安全性能漏电保护器在设计上要满足一系列安全性能要求，保证能有效识别、隔离漏电电流，并提高电气安全性。
首先，漏电保护器要具备良好的感应线圈设计，确保能够检测到微弱的漏电电流，并快速做出响应。
其次，漏电保护器应配备可靠的触发器，能够在电路出现漏电时及时切断电源。
触发器可以采用电磁形式或电子形式，但无论哪种形式都需要保证触发动作准确可靠，以避免因漏电而导致的电击事故。
另外，漏电保护器还需要具备防误动作的能力。
由于某些特定的工况要求，电器设备本身可能存在一定的漏电电流，这时漏电保护器需要具备一定的灵敏度调节范围，以避免误动作造成电路的频繁断开。
漏电保护器工作原理的安全性能漏电保护器的工作原理是通过感应线圈检测电流，当电路中出现漏电时，感应线圈中的电流发生变化，触发器接收到信号后切断电路。
这一工作原理确保了漏电保护器对漏电电流的有效识别和隔离。
但是，漏电保护器的工作原理也存在一定的安全隐患，特别是在地线存在高电流情况下。
如果地线发生短路或接地电流异常增大，会导致漏电保护器误切断电路，进而对电气设备和人身安全产生威胁。
为了提高漏电保护器的安全性能，现代漏电保护器通常会加入额外的故障检测与排除功能，以避免因地线故障而误动作。
通过对地线电流进行监测，并对故障情况进行判断和处理，可以提高漏电保护器对地线异常情况的识别能力，从而进一步提高安全性能。
误动作对漏电保护器的安全性能影响误动作是指漏电保护器在正常工作过程中，没有发生漏电的情况下误切断电路的现象。
误动作会对电气设备和电路的正常使用造成影响，甚至可能对人身安全产生威胁。
为了减少误动作对漏电保护器的影响，需要采取以下措施。
首先，采用抗干扰能力强的感应线圈设计，降低外界电磁干扰对漏电保护器的影响。

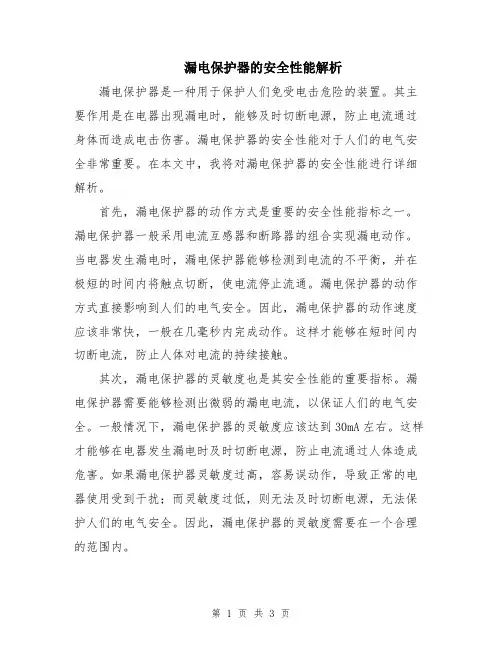

漏电保护器的安全性能解析
漏电保护器的安全性能解析漏电保护器是一种用于保护人们免受电击危险的装置。
其主要作用是在电器出现漏电时，能够及时切断电源，防止电流通过身体而造成电击伤害。
漏电保护器的安全性能对于人们的电气安全非常重要。
在本文中，我将对漏电保护器的安全性能进行详细解析。
首先，漏电保护器的动作方式是重要的安全性能指标之一。
漏电保护器一般采用电流互感器和断路器的组合实现漏电动作。
当电器发生漏电时，漏电保护器能够检测到电流的不平衡，并在极短的时间内将触点切断，使电流停止流通。
漏电保护器的动作方式直接影响到人们的电气安全。
因此，漏电保护器的动作速度应该非常快，一般在几毫秒内完成动作。
这样才能够在短时间内切断电流，防止人体对电流的持续接触。
其次，漏电保护器的灵敏度也是其安全性能的重要指标。
漏电保护器需要能够检测出微弱的漏电电流，以保证人们的电气安全。
一般情况下，漏电保护器的灵敏度应该达到30mA左右。
这样才能够在电器发生漏电时及时切断电源，防止电流通过人体造成危害。
如果漏电保护器灵敏度过高，容易误动作，导致正常的电器使用受到干扰；而灵敏度过低，则无法及时切断电源，无法保护人们的电气安全。
因此，漏电保护器的灵敏度需要在一个合理的范围内。
另外，漏电保护器的稳定性也是其安全性能的关键因素。
漏电保护器需要能够在长时间使用过程中保持良好的性能，不能因为环境的变化或其他因素导致误动作或不动作。
漏电保护器应该能够适应电力系统变化、温度变化、湿度变化等因素的影响。
同时，漏电保护器在工作过程中也需要具备一定的抗干扰能力，能够有效地防止外部电磁干扰对其正常工作的影响。
只有稳定可靠的漏电保护器才能够保证人们的电气安全。
此外，漏电保护器的耐压性能也是其安全性能的重要指标。
漏电保护器需要具备足够的耐压能力，能够在额定电压范围内正常工作。
一般情况下，漏电保护器的耐压能力应该达到额定电压的1.5倍以上。
这样才能够保证漏电保护器在电网电压波动或其他异常情况下不会受到破坏，继续保持正常工作。
对漏电保护安全性能的剖析

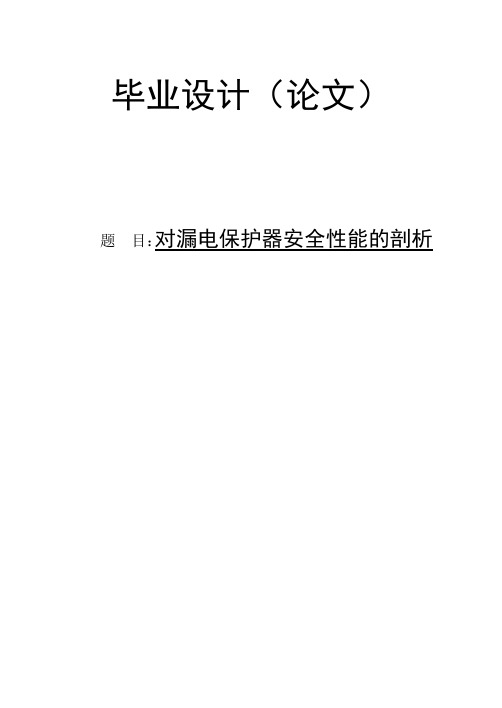

毕业设计（论文）题目：对漏电保护器安全性能的剖析毕业设计（论文）任务书1．设计(论文)题目：对漏电保护器安全性能的剖析2．学生完成设计(论文)期限：年月日至年月日．实验（上机、调研）部分要求内容：在学校规定的时间内，利用所学的电路知识去设计漏电保护器在电路中应用的图形，完成论文后用Microsoft word 2003排版论文版面。
要达到毕业论文的格式要求。
5．文献查阅要求：[1]陈晓平.电气安全.北京：机械工业出版社， 2004[2]袁连生.安全用电技术.北京：电子工业出版社，1990[3]李海.实用建筑电气技术.北京：中国水利水电出版社，2001[4]袁连生.用电安全技术.北京：电子工业出版社，1990[5]杨光臣.电气安装施工技术与管理.北京：中国建筑工业出版社，1992 6．发出日期：年月日7．学员完成日期：年月日指导教师签名：学生签名：谈士捷摘要漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
随着改革开放不断深入发展，人民的生活水平也在不断地提高。
如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉……多种多样的电气设备越来越多地进入千家万户，被众多居民普遍使用。
这些众多的家用电器，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注在现行建筑行业为了用电安全常使用漏电保护器。
本文着重阐述了漏电保护器的重要作用、工作原理、使用范围及论述了漏电保护装置的接线及其动作值的确定分析了漏电保护装置发生误动和拒动的原因，，因此，对建筑电气的设计和施工也提出了更高的要求。
对漏电保护器存在使用的问题进行分析

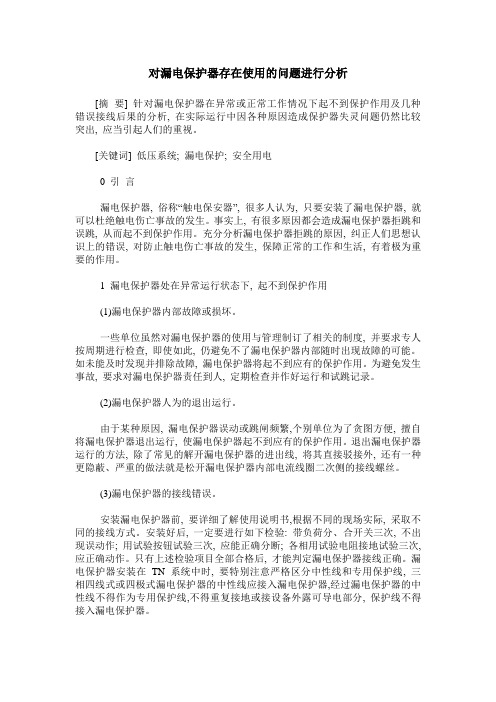

对漏电保护器存在使用的问题进行分析[摘要] 针对漏电保护器在异常或正常工作情况下起不到保护作用及几种错误接线后果的分析, 在实际运行中因各种原因造成保护器失灵问题仍然比较突出, 应当引起人们的重视。
[关键词] 低压系统; 漏电保护; 安全用电0 引言漏电保护器, 俗称“触电保安器”, 很多人认为, 只要安装了漏电保护器, 就可以杜绝触电伤亡事故的发生。
事实上, 有很多原因都会造成漏电保护器拒跳和误跳, 从而起不到保护作用。
充分分析漏电保护器拒跳的原因, 纠正人们思想认识上的错误, 对防止触电伤亡事故的发生, 保障正常的工作和生活, 有着极为重要的作用。
1 漏电保护器处在异常运行状态下, 起不到保护作用(1)漏电保护器内部故障或损坏。
一些单位虽然对漏电保护器的使用与管理制订了相关的制度, 并要求专人按周期进行检查, 即使如此, 仍避免不了漏电保护器内部随时出现故障的可能。
如未能及时发现并排除故障, 漏电保护器将起不到应有的保护作用。
为避免发生事故, 要求对漏电保护器责任到人, 定期检查并作好运行和试跳记录。
(2)漏电保护器人为的退出运行。
由于某种原因, 漏电保护器误动或跳闸频繁,个别单位为了贪图方便, 擅自将漏电保护器退出运行, 使漏电保护器起不到应有的保护作用。
退出漏电保护器运行的方法, 除了常见的解开漏电保护器的进出线, 将其直接驳接外, 还有一种更隐蔽、严重的做法就是松开漏电保护器内部电流线圈二次侧的接线螺丝。
(3)漏电保护器的接线错误。
安装漏电保护器前, 要详细了解使用说明书,根据不同的现场实际, 采取不同的接线方式。
安装好后, 一定要进行如下检验: 带负荷分、合开关三次, 不出现误动作; 用试验按钮试验三次, 应能正确分断; 各相用试验电阻接地试验三次, 应正确动作。
只有上述检验项目全部合格后, 才能判定漏电保护器接线正确。
漏电保护器安装在TN 系统中时, 要特别注意严格区分中性线和专用保护线, 三相四线式或四极式漏电保护器的中性线应接入漏电保护器,经过漏电保护器的中性线不得作为专用保护线,不得重复接地或接设备外露可导电部分, 保护线不得接入漏电保护器。

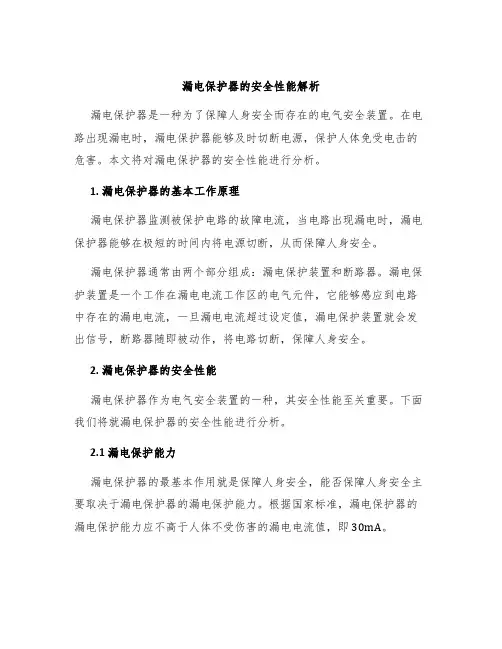

漏电保护器的安全性能解析
漏电保护器的安全性能解析漏电保护器是一种为了保障人身安全而存在的电气安全装置。
在电路出现漏电时，漏电保护器能够及时切断电源，保护人体免受电击的危害。
本文将对漏电保护器的安全性能进行分析。
1. 漏电保护器的基本工作原理漏电保护器监测被保护电路的故障电流，当电路出现漏电时，漏电保护器能够在极短的时间内将电源切断，从而保障人身安全。
漏电保护器通常由两个部分组成：漏电保护装置和断路器。
漏电保护装置是一个工作在漏电电流工作区的电气元件，它能够感应到电路中存在的漏电电流，一旦漏电电流超过设定值，漏电保护装置就会发出信号，断路器随即被动作，将电路切断，保障人身安全。
2. 漏电保护器的安全性能漏电保护器作为电气安全装置的一种，其安全性能至关重要。
下面我们将就漏电保护器的安全性能进行分析。
2.1 漏电保护能力漏电保护器的最基本作用就是保障人身安全，能否保障人身安全主要取决于漏电保护器的漏电保护能力。
根据国家标准，漏电保护器的漏电保护能力应不高于人体不受伤害的漏电电流值，即30mA。
2.2 分断时间漏电保护器对电路的切断时间也是一个重要的安全性能指标。
漏电保护器切断时间越短，对人身安全的保障作用就越好。
根据国家标准，漏电保护器的分断时间不应超过0.1秒。
2.3 环境适应性漏电保护器的环境适应性也是一个值得关注的安全性能指标。
漏电保护器通常安装在电力系统中，其所处的环境可能存在恶劣的气候、杂乱的电线杆等变电设施，这些环境都会影响漏电保护器的工作性能。
因此，漏电保护器的环境适应性也是我们需要考虑的重要指标。
2.4 自动恢复性漏电保护器一旦发生切断，需要人工进行复位才能重新接通电路。
但是，在一些应用场景下，漏电保护器需要具备自动恢复的功能，即在解决故障后自动恢复正常工作状态。
这样不仅减少了工作人员的操作时间，也加强了漏电保护器的实用性和安全性。
3. 漏电保护器的应用范围漏电保护器是一种比较成熟的电气安全装置，具有广泛的应用范围。
浅析漏电保护器的安全性能

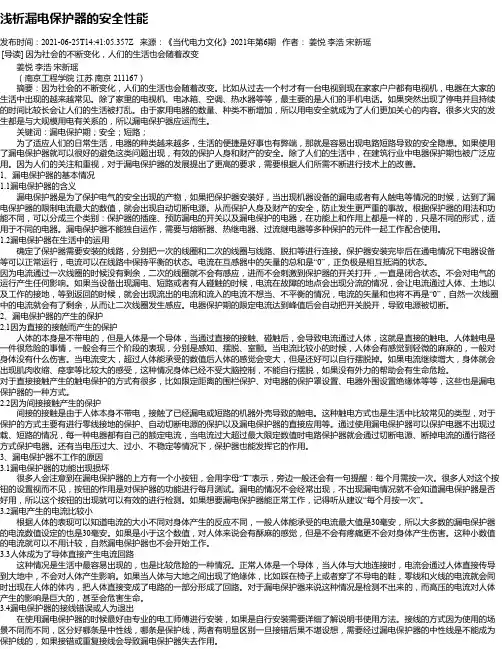

浅析漏电保护器的安全性能发布时间：2021-06-25T14:41:05.357Z 来源：《当代电力文化》2021年第6期作者：姜悦李浩宋新瑶[导读] 因为社会的不断变化，人们的生活也会随着改变姜悦李浩宋新瑶（南京工程学院江苏南京 211167）摘要：因为社会的不断变化，人们的生活也会随着改变。
比如从过去一个村才有一台电视到现在家家户户都有电视机，电器在大家的生活中出现的越来越常见。
除了家里的电视机、电冰箱、空调、热水器等等，最主要的是人们的手机电话。
如果突然出现了停电并且持续的时间比较长会让人们的生活被打乱。
由于家用电器的数量、种类不断增加，所以用电安全就成为了人们更加关心的内容。
很多火灾的发生都是与大规模用电有关系的，所以漏电保护器应运而生。
关键词：漏电保护期；安全；短路；为了适应人们的日常生活，电器的种类越来越多，生活的便捷是好事也有弊端，那就是容易出现电路短路导致的安全隐患。
如果使用了漏电保护器就可以很好的避免这类问题出现，有效的保护人身和财产的安全。
除了人们的生活中，在建筑行业中电器保护期也被广泛应用。
因为人们的关注和重视，对于漏电保护器的发展提出了更高的要求，需要根据人们所需不断进行技术上的改善。
1、漏电保护器的基本情况1.1漏电保护器的含义漏电保护器是为了保护电气的安全出现的产物，如果把保护器安装好，当出现机器设备的漏电或者有人触电等情况的时候，达到了漏电保护器的限制电流最大的数值，就会出现自动切断电源。
从而保护人身及财产的安全，防止发生更严重的事故。
根据保护器的用法和功能不同，可以分成三个类别：保护器的插座、预防漏电的开关以及漏电保护的电器，在功能上和作用上都是一样的，只是不同的形式，适用于不同的电器。
漏电保护器不能独自运作，需要与熔断器、热继电器、过流继电器等多种保护的元件一起工作配合使用。
1.2漏电保护器在生活中的运用确定了保护器需要安装的线路，分别把一次的线圈和二次的线圈与线路、脱扣等进行连接。

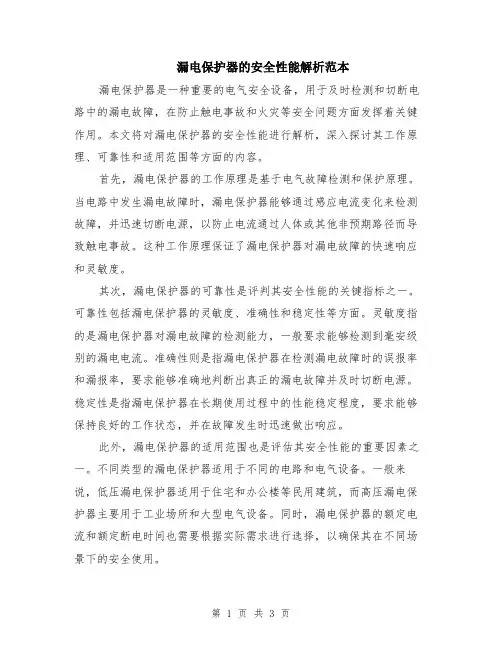

漏电保护器的安全性能解析范本（2篇）
漏电保护器的安全性能解析范本漏电保护器是一种重要的电气安全设备，用于及时检测和切断电路中的漏电故障，在防止触电事故和火灾等安全问题方面发挥着关键作用。
本文将对漏电保护器的安全性能进行解析，深入探讨其工作原理、可靠性和适用范围等方面的内容。
首先，漏电保护器的工作原理是基于电气故障检测和保护原理。
当电路中发生漏电故障时，漏电保护器能够通过感应电流变化来检测故障，并迅速切断电源，以防止电流通过人体或其他非预期路径而导致触电事故。
这种工作原理保证了漏电保护器对漏电故障的快速响应和灵敏度。
其次，漏电保护器的可靠性是评判其安全性能的关键指标之一。
可靠性包括漏电保护器的灵敏度、准确性和稳定性等方面。
灵敏度指的是漏电保护器对漏电故障的检测能力，一般要求能够检测到毫安级别的漏电电流。
准确性则是指漏电保护器在检测漏电故障时的误报率和漏报率，要求能够准确地判断出真正的漏电故障并及时切断电源。
稳定性是指漏电保护器在长期使用过程中的性能稳定程度，要求能够保持良好的工作状态，并在故障发生时迅速做出响应。
此外，漏电保护器的适用范围也是评估其安全性能的重要因素之一。
不同类型的漏电保护器适用于不同的电路和电气设备。
一般来说，低压漏电保护器适用于住宅和办公楼等民用建筑，而高压漏电保护器主要用于工业场所和大型电气设备。
同时，漏电保护器的额定电流和额定断电时间也需要根据实际需求进行选择，以确保其在不同场景下的安全使用。
此外，漏电保护器还应具备防水、防尘和耐高温等特性，以保证其在复杂环境中的稳定工作。
防水和防尘设计可以防止漏电保护器受到外界湿气和灰尘的侵入，提高其抗干扰能力。
耐高温特性可以确保漏电保护器在高温环境下正常工作，例如在高温工厂或野外施工现场等场景。
综上所述，漏电保护器在电气安全中的重要性不言而喻。
通过分析其工作原理、可靠性和适用范围，可以更好地理解和评估漏电保护器的安全性能。
此外，漏电保护器的安全性能还受到其防水、防尘和耐高温等特性的影响，因此在选择和使用漏电保护器时需要考虑到实际需求和使用环境。

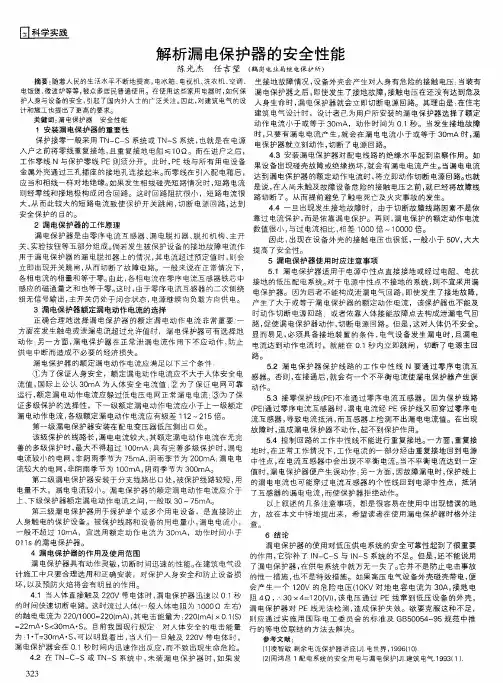

解析漏电保护器的安全性能
关 键 词 ： 电保 护器 漏 安全 性 能
建 筑 电气 设计 时 ，设计 者 已为 用 户所 安 装 的 漏 电保 护器 选 择 了额 定 动 作 电流 小于 或等 于 ３ ｍＡ，动 作 时间 为 Ｏ１ 。 当发 生 接地 故 障 ０ 秒 １安 装 漏 电保 护 器 的重 要 性 时 ， 要 有漏 电 电流 产 生 ， 会 在 漏 电电 流小 于 或等 于 ３ ｍＡ 时 ， 只 就 ０ 漏 保 护 接零 一 般 采 用 Ｔ Ｃ Ｓ系统 或 Ｔ — Ｎ— — Ｎ Ｓ系统 ， 就 是 在 电 源 也 电保 护器 就 立 刻 动作 ， 断 了 电源 回 路。 切 入户 之 前将 零 线 重复 接 地 ， 重 复 接地 电阻 ≤１ Ｑ。而在 进 户 之 后 ， 且 Ｏ ４３ 安 装漏 电保 护器 对配 电线 路 的绝 缘 水 平 起 到 监察 作 用 。 如 ． 工作 零 线 Ｎ与 保 护零 线 Ｐ Ｅ则 须 分开 。 此 时 ， Ｅ线 与 所 有 用 电设 备 Ｐ 果设 备 出现 碰 壳故 障或 绝 缘损 坏 ， 会 有 漏 电电流 产 生。 就 当漏 电 电流 金 属 外 壳通 过 三 孔插 座 的 接地 孔 连 接 起来 。 而零 线 在 引入 配 电箱 后 ， 达到 漏电保护器 的额定动作电流时 ， 将立即动作切断 电源回路。 也就 应 当和相 线 一样 对地 绝 缘 。 果 发生 相 线碰 壳短 路 情 况 时 ， 路 电流 如 短 是说 ， 在人 尚未触 及故障设备危险的接触电压之前 ， 已经将故障线 就 则 经 零线 和 接地 极 构 成 闭合 回路 。 这时 回路 阻抗 很 小 ，短 路 电流 很 路 切 断 了。 从而 提 前 避 免 了触 电死 亡及 火 灾 事 故 的发 生 。 大 ， 而 此 较 大 的短 路 电流 致 使 保 护 开 关 跳 闸 ， 断 电 源 回路 ， 到 从 切 达 ４４ 一 旦 出 现发 生 接 地 故 障 时 ， 由于 切 断 故 障线 路 因素 不是 依 ． 安全 保 护 的 目的。 靠 过 电流 保 护 ， 是 依 靠 漏 电保 护 。再 则 ， 电保 护 的额 定 动 作 电流 而 漏 ２ 漏 电 保护 器 的 工作 原 理 数值很小， 与过 电流 相 比 ， 差 １ ０ 相 ０ ０倍 ～１ ０ ０倍 。 ００ 漏 电保 护器 是 由零 序 电流 互 感 器 、 电脱 扣 器 、 扣 机 构 、 开 漏 脱 主 因此， 出现 在 设 备 外 壳 的接 触 电压 也 很 低 ， 一般 小 于 ５ Ｖ 大 大 ０， 关、 实验按钮 等五部分组成。 倘若发生被保护设备的接地故障 电流作 提 高 了安 全 性。 用 于 漏 电保 护 器 的漏 电脱 扣器 上 的 情 况 ， 电流 超 过预 定 值 时 ， 会 其 则 ５ 漏 电保 护 器使 用 时 应 注 意事 项 立 即出 现开 关跳 闸 ， 而切 断 了故 障 电路 。 一般 来 说 在正 常 情 况 下 ， 从 ５１ 漏 电保 护 器适 用 于 电源 中性 点 直 接 接 地 或 经过 电阻 、 电抗 ． 各 相 电流 的 相量 和 等 于零 。 由此 ， 各相 电流 在 零 序 电流 互 感器 铁 芯 中 接 地 的 低压 配 电 系统 。 于 电源 中性 点 不 接地 的 系统 ， 不宜 采 用 漏 对 则 感 应 的磁 通 量 之和 也 等于 零 。 时 ， 这 由于 零 序 电流互 感 器 的二 次 侧 绕 电保护器。因为后者不能构成泄漏电气 回路 ， 即使发生 了接地故障 ， 组 无信 号 输 出 ， 开关 仍 处于 闭合 状态 ， 主 电源继 续 向 负载 方向 供 电 。 产 生 了大于 或 等 于 漏 电保 护 器 的额 定 动 作 电流 ，该 保 护器 也 不 能及 ３ 漏 电保 护器 额 定漏 电动 作 电流 的选 择 时 动作 切 断 电源 回路 ；或 者 依 靠人 体 接 能故 障点 去 构成 泄 漏 电气 回 正确合理地选择漏电保护器 的额定漏 电动作 电流 非常重要： 路 ， 使 漏 电保 护 器 动作 ， 断 电源 回 路 。但 是 ， 一 促 切 这对 人 体仍 不 安 全。 方面在发生触 电或泄漏 电流超过允许值时 ，漏 电保护器可有选择地 显 而 易见 ， 必须 具 备接 地 装 置 的条 件 ， 电气 设 备 发 生 漏 电 时 ， 漏 电 且 动 作 ， ～ 方 面 ， 电保 护 器 在 正 常 泄 漏 电流 作 用 下 不应 动 作 ， 止 另 漏 防 电流 达 到动 作 电流 时 ，就 能 在 ０１ 内立 即跳 闸 ，切 断 了 电源 主 回 秒 供 电中 断而 造成 不必 要 的经 济 损 失。 路。 漏 电保 护器 的额定 漏 电动作 电流 应 满 足 以 下三 个 条件 ５２ 漏 电 保 护 器 保 护 线 路 的工 作 中 性 线 Ｎ 要 通 过 零 序 电流 互 ． １ 为 了保 证 人 身 安 全 ，额 定 漏 电动 作 电流 应 不 大 于人 体 安 全 电 感 器 。 否则 ， 接 通 后 ， 会 有 一 个不 平 衡 电流 使 漏 电保 护器 产 生误 、 ＝ Ｌ 在 就 流值 ， 际上 公认 ３ ｍＡ 为 人体 安 全 电流 值 ； 为 了 保 证 电 网 可靠 动 作 。 国 ０ 运 行 ， 定 漏 电动 作 电流应 躲 过 低 电压 电 网正 常漏 电 电流 ； 为 了保 额 ⑧ ５３ 接零保护线（ Ｅ不； ． Ｐ ） 隹通过零序 电流 互感器。因为保 护线路 证 多级 保护 的选 择 性 ，下 ～ 级额 定 漏 电动 作 电流 应小 于 上 一级 额 定 （Ｅ通 过 零 序 电流 互 感 器 时 ， 电电流 经 Ｐ Ｐ） 漏 Ｅ保 护 线又 回穿 过零 序 电 漏 电动 作 电流 ， 各级 额定 漏 电动 作 电流 应 有 级 差 １ ２ １ １ ～２ 。 ５倍 流 互 感 器 ， 致 电流 抵消 ， 互感 器 上 检 测 不 出漏 电电流 值 。在 出现 导 而 第 一级 漏 电保 护 器 安 装在 配 电变压 器 低 压 侧 出 口处 。 故 障时 ， 成 漏 电保 护器 不 动 作 ， 不 到保 护 作 用 。 造 起 该级 保 护 的线 路 长 ， 电 电流 较 大 ， 额 定 漏 电动 作 电流 在 无 完 漏 其 ５４ 控 制 回路 的 工作 中性 线 不 能进 行 重 复接 地 。 方面 ， 复 接 ． 一 重 善 的 多级 保 护 时 ， 大 不得 超 过 １ Ｏ 最 Ｏ ｍＡ， 有 完善 多级 保 护 时 ， 电 地 时 ， 正 常 工 作情 况 下 ， 作 电流 的 ～部 分 经 由 重复 接 地 回到 电源 具 漏 在 工 电流 较 小 的 电网 ， 阴 雨 季节 为 ７ ｍＡ， 雨 季节 为 ２ ０ 非 ５ 阴 ０ ｍＡ； 电电 中性 点 ， 电流 互 感 器 中 会 出现 不 平 衡 电流 。 不平 衡 电流 达 到 一定 漏 在 当 流较 大 的 电 网 ， 阴雨 季 节 为 １ ０ 非 ０ ｍＡ， 雨季 节 为 ３ ０ 阴 ０ ｍＡ。 值 时 ， 电保 护器 便 产 生 误 动作 ： 漏 另一 方面 ， 因故 障 漏 电时 ， 护 线上 保
建 筑 电气 设计 时 ，设计 者 已为 用 户所 安 装 的 漏 电保 护器 选 择 了额 定 动 作 电流 小于 或等 于 ３ ｍＡ，动 作 时间 为 Ｏ１ 。 当发 生 接地 故 障 ０ 秒 １安 装 漏 电保 护 器 的重 要 性 时 ， 要 有漏 电 电流 产 生 ， 会 在 漏 电电 流小 于 或等 于 ３ ｍＡ 时 ， 只 就 ０ 漏 保 护 接零 一 般 采 用 Ｔ Ｃ Ｓ系统 或 Ｔ — Ｎ— — Ｎ Ｓ系统 ， 就 是 在 电 源 也 电保 护器 就 立 刻 动作 ， 断 了 电源 回 路。 切 入户 之 前将 零 线 重复 接 地 ， 重 复 接地 电阻 ≤１ Ｑ。而在 进 户 之 后 ， 且 Ｏ ４３ 安 装漏 电保 护器 对配 电线 路 的绝 缘 水 平 起 到 监察 作 用 。 如 ． 工作 零 线 Ｎ与 保 护零 线 Ｐ Ｅ则 须 分开 。 此 时 ， Ｅ线 与 所 有 用 电设 备 Ｐ 果设 备 出现 碰 壳故 障或 绝 缘损 坏 ， 会 有 漏 电电流 产 生。 就 当漏 电 电流 金 属 外 壳通 过 三 孔插 座 的 接地 孔 连 接 起来 。 而零 线 在 引入 配 电箱 后 ， 达到 漏电保护器 的额定动作电流时 ， 将立即动作切断 电源回路。 也就 应 当和相 线 一样 对地 绝 缘 。 果 发生 相 线碰 壳短 路 情 况 时 ， 路 电流 如 短 是说 ， 在人 尚未触 及故障设备危险的接触电压之前 ， 已经将故障线 就 则 经 零线 和 接地 极 构 成 闭合 回路 。 这时 回路 阻抗 很 小 ，短 路 电流 很 路 切 断 了。 从而 提 前 避 免 了触 电死 亡及 火 灾 事 故 的发 生 。 大 ， 而 此 较 大 的短 路 电流 致 使 保 护 开 关 跳 闸 ， 断 电 源 回路 ， 到 从 切 达 ４４ 一 旦 出 现发 生 接 地 故 障 时 ， 由于 切 断 故 障线 路 因素 不是 依 ． 安全 保 护 的 目的。 靠 过 电流 保 护 ， 是 依 靠 漏 电保 护 。再 则 ， 电保 护 的额 定 动 作 电流 而 漏 ２ 漏 电 保护 器 的 工作 原 理 数值很小， 与过 电流 相 比 ， 差 １ ０ 相 ０ ０倍 ～１ ０ ０倍 。 ００ 漏 电保 护器 是 由零 序 电流 互 感 器 、 电脱 扣 器 、 扣 机 构 、 开 漏 脱 主 因此， 出现 在 设 备 外 壳 的接 触 电压 也 很 低 ， 一般 小 于 ５ Ｖ 大 大 ０， 关、 实验按钮 等五部分组成。 倘若发生被保护设备的接地故障 电流作 提 高 了安 全 性。 用 于 漏 电保 护 器 的漏 电脱 扣器 上 的 情 况 ， 电流 超 过预 定 值 时 ， 会 其 则 ５ 漏 电保 护 器使 用 时 应 注 意事 项 立 即出 现开 关跳 闸 ， 而切 断 了故 障 电路 。 一般 来 说 在正 常 情 况 下 ， 从 ５１ 漏 电保 护 器适 用 于 电源 中性 点 直 接 接 地 或 经过 电阻 、 电抗 ． 各 相 电流 的 相量 和 等 于零 。 由此 ， 各相 电流 在 零 序 电流 互 感器 铁 芯 中 接 地 的 低压 配 电 系统 。 于 电源 中性 点 不 接地 的 系统 ， 不宜 采 用 漏 对 则 感 应 的磁 通 量 之和 也 等于 零 。 时 ， 这 由于 零 序 电流互 感 器 的二 次 侧 绕 电保护器。因为后者不能构成泄漏电气 回路 ， 即使发生 了接地故障 ， 组 无信 号 输 出 ， 开关 仍 处于 闭合 状态 ， 主 电源继 续 向 负载 方向 供 电 。 产 生 了大于 或 等 于 漏 电保 护 器 的额 定 动 作 电流 ，该 保 护器 也 不 能及 ３ 漏 电保 护器 额 定漏 电动 作 电流 的选 择 时 动作 切 断 电源 回路 ；或 者 依 靠人 体 接 能故 障点 去 构成 泄 漏 电气 回 正确合理地选择漏电保护器 的额定漏 电动作 电流 非常重要： 路 ， 使 漏 电保 护 器 动作 ， 断 电源 回 路 。但 是 ， 一 促 切 这对 人 体仍 不 安 全。 方面在发生触 电或泄漏 电流超过允许值时 ，漏 电保护器可有选择地 显 而 易见 ， 必须 具 备接 地 装 置 的条 件 ， 电气 设 备 发 生 漏 电 时 ， 漏 电 且 动 作 ， ～ 方 面 ， 电保 护 器 在 正 常 泄 漏 电流 作 用 下 不应 动 作 ， 止 另 漏 防 电流 达 到动 作 电流 时 ，就 能 在 ０１ 内立 即跳 闸 ，切 断 了 电源 主 回 秒 供 电中 断而 造成 不必 要 的经 济 损 失。 路。 漏 电保 护器 的额定 漏 电动作 电流 应 满 足 以 下三 个 条件 ５２ 漏 电 保 护 器 保 护 线 路 的工 作 中 性 线 Ｎ 要 通 过 零 序 电流 互 ． １ 为 了保 证 人 身 安 全 ，额 定 漏 电动 作 电流 应 不 大 于人 体 安 全 电 感 器 。 否则 ， 接 通 后 ， 会 有 一 个不 平 衡 电流 使 漏 电保 护器 产 生误 、 ＝ Ｌ 在 就 流值 ， 际上 公认 ３ ｍＡ 为 人体 安 全 电流 值 ； 为 了 保 证 电 网 可靠 动 作 。 国 ０ 运 行 ， 定 漏 电动 作 电流应 躲 过 低 电压 电 网正 常漏 电 电流 ； 为 了保 额 ⑧ ５３ 接零保护线（ Ｅ不； ． Ｐ ） 隹通过零序 电流 互感器。因为保 护线路 证 多级 保护 的选 择 性 ，下 ～ 级额 定 漏 电动 作 电流 应小 于 上 一级 额 定 （Ｅ通 过 零 序 电流 互 感 器 时 ， 电电流 经 Ｐ Ｐ） 漏 Ｅ保 护 线又 回穿 过零 序 电 漏 电动 作 电流 ， 各级 额定 漏 电动 作 电流 应 有 级 差 １ ２ １ １ ～２ 。 ５倍 流 互 感 器 ， 致 电流 抵消 ， 互感 器 上 检 测 不 出漏 电电流 值 。在 出现 导 而 第 一级 漏 电保 护 器 安 装在 配 电变压 器 低 压 侧 出 口处 。 故 障时 ， 成 漏 电保 护器 不 动 作 ， 不 到保 护 作 用 。 造 起 该级 保 护 的线 路 长 ， 电 电流 较 大 ， 额 定 漏 电动 作 电流 在 无 完 漏 其 ５４ 控 制 回路 的 工作 中性 线 不 能进 行 重 复接 地 。 方面 ， 复 接 ． 一 重 善 的 多级 保 护 时 ， 大 不得 超 过 １ Ｏ 最 Ｏ ｍＡ， 有 完善 多级 保 护 时 ， 电 地 时 ， 正 常 工 作情 况 下 ， 作 电流 的 ～部 分 经 由 重复 接 地 回到 电源 具 漏 在 工 电流 较 小 的 电网 ， 阴 雨 季节 为 ７ ｍＡ， 雨 季节 为 ２ ０ 非 ５ 阴 ０ ｍＡ； 电电 中性 点 ， 电流 互 感 器 中 会 出现 不 平 衡 电流 。 不平 衡 电流 达 到 一定 漏 在 当 流较 大 的 电 网 ， 阴雨 季 节 为 １ ０ 非 ０ ｍＡ， 雨季 节 为 ３ ０ 阴 ０ ｍＡ。 值 时 ， 电保 护器 便 产 生 误 动作 ： 漏 另一 方面 ， 因故 障 漏 电时 ， 护 线上 保
对漏电保护器的安全性能剖析范文（三篇）
对漏电保护器的安全性能剖析范文漏电保护器是一种用于保护人身安全的电器设备，通过监测电流，一旦发现漏电现象，会迅速切断电路，以防止电流通过人体而造成电击事故。
因此，保护器的安全性能至关重要。
本文将对漏电保护器的安全性能进行剖析，包括其工作原理、保护效果、可靠性以及相关标准和测试方法等。
一、漏电保护器的工作原理漏电保护器通过监测电路中的电流差异来发现漏电现象。
在正常情况下，电路中的电流从电源输入端流向负载输出端，两者电流相等，电流差为零。
而当电路发生漏电时，部分电流会通过漏电路径流向地面或其他低阻抗介质，造成电流差异，即漏电电流。
漏电保护器通过检测和对比电流差异来触发断路器，切断电路，以防止漏电电流对人体产生危害。
二、漏电保护器的保护效果漏电保护器的主要功能是防止电击事故，保护人身安全。
其保护效果主要从以下几个方面进行评估：1. 漏电保护功能：漏电保护器能够及时、准确地检测漏电现象，并迅速切断电路，有效防止漏电电流对人体产生危害。
2. 过流保护功能：除了漏电保护功能外，漏电保护器还应具备过流保护等其他保护功能，以应对电路中的其他故障，保障电器设备和电路的安全运行。
3. 防误触发功能：漏电保护器应具备良好的抗干扰能力，避免因外界因素引起误触发，导致误切电路，影响正常使用。
三、漏电保护器的可靠性漏电保护器的可靠性是指其在长期使用过程中的稳定性和可靠性能。
主要包括以下几个方面：1. 耐用性：漏电保护器在各种工作环境下应具备良好的耐久性，能够承受一定的振动、冲击和温度变化等环境因素的影响。
2. 抗干扰能力：漏电保护器应具备较强的抗干扰能力，能够在电磁干扰较大的环境下正常工作，不受其他电器设备的影响。
3. 自检功能：漏电保护器应具备定期自检功能，通过对自身电路的测试和校准，确保其正常工作和精确触发断路器。
4. 报警功能：漏电保护器应具备报警功能，当发生漏电或其他故障时能够及时发出警报，提醒用户采取相应的应对措施。
