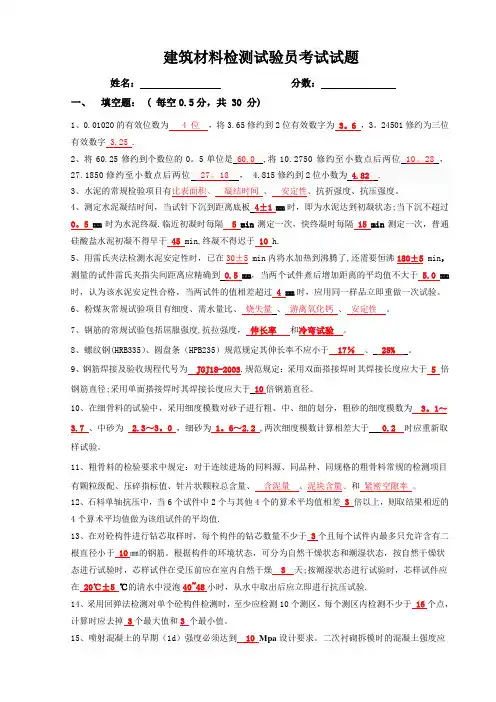

建筑材料检测试验员考试试题
姓名：分
数：
一、填空题: ( 每空0.5分，共 30 分)
1、0.01020的有效位数为 4 位，将 3.65修约到2位有效数字为 3.6 ，
3、水泥的常规检验项目有比表面积、凝结时间、安定性、抗折强度、抗压强度。
4、测定水泥凝结时间，当试针下沉到距离底板4±1 mm时，即为水泥达到初凝状态；当下沉不超过0.5 mm时为水泥终凝。临近初凝时每隔 5 min测定一次，快终凝时每隔15 min测定一次，普通硅酸盐水泥初凝不得早于 45 min，终凝不得迟于 10 h。
5、用雷氏夹法检测水泥安定性时，已在30±5 min内将水加热到沸腾了，还需要恒沸180±5 min，测量的试件雷氏夹指尖间距离应精确到0.5 mm，当两个试件煮后增加距离的平均值不大于 5.0 mm时，认为该水泥安定性合格，当两试件的值相差超过4 mm时，应用同一样品立即重做一次试验。
6、粉煤灰常规试验项目有细度、需水量比、烧失量、游离氧化钙、安定性。
7、钢筋的常规试验包括屈服强度，抗拉强度，伸长率和冷弯试验。
8、螺纹钢（HRB335）、圆盘条（HPB235）规范规定其伸长率不应小于17% 、25%。
9、钢筋焊接及验收规程代号为 JGJ18-2003。规范规定：采用双面搭接焊时其焊接长度应大于 5 倍钢筋直径；采用单面搭接焊时其焊接长度应大于10倍钢筋直径。
10、在细骨料的试验中，采用细度模数对砂子进行粗、中、细的划分，粗砂的细度模数为 3.1～3.7 、中砂为 2.3～3.0 ，细砂为 1.6～2.2 ，两次细度模数计算相差大于0.2 时应重新取样试验。
11、粗骨料的检验要求中规定：对于连续进场的同料源、同品种、同规格的粗骨料常规的检测项目有颗粒级配、压碎指标值、针片状颗粒总含量、含泥量、泥块含量、和紧密空隙率。
12、石料单轴抗压中，当6个试件中2个与其他4个的算术平均值相差 3 倍以上，则取结果相近的4个算术平均值做为该组试件的平均值。
13、在对砼构件进行钻芯取样时，每个构件的钻芯数量不少于 3个且每个试件内最多只允许含有二根直径小于10㎜的钢筋。根据构件的环境状态，可分为自然干燥状态和潮湿状态，按自然干燥状态进行试验时，芯样试件在受压前应在室内自然干燥3天；按潮湿状态进行试验时，芯样试件应在20℃±5 ℃的清水中浸泡40～48小时，从水中取出后应立即进行抗压试验。
14、采用回弹法检测对单个砼构件检测时，至少应检测10个测区，每个测区内检测不少于 16个点，计算时应去掉3个最大值和3 个最小值。
15、喷射混凝土的早期（1d）强度必须达到10 Mpa设计要求。二次衬砌拆模时的混凝土强度应达到8 MPa。
16、桥梁、隧道的重要部位应制作同条件养护试件，其中桥梁每片/孔梁、每墩台，隧道每 200 m衬砌、每 500 m仰拱、底板应按不同强度等级检验各不少于一次。对于标准条件养护法试件试验龄期为56d的，同条件养护法试件的逐日累积温度为 1200℃·d，但养护龄期不宜超过120d。
17、施工单位每5000 m3同配合比、同施工工艺的混凝土应至少制作抗渗检查试件一组（6个），不足上述方量时也应制作抗渗检查试件一组；隧道衬砌每200 m应至少制作抗渗检查试件一组。
18、混凝土原材料应严格按照施工配合比要求进行准确称量，称量最大允许偏差应符合下列规定：胶凝材料（水泥、掺合料等）、外加剂、拌合用水±1 %；骨料
±2 %。
19、钢筋混凝土中由水泥、矿物掺和料、骨料、外加剂和拌和用水等引入的氯离子总含量不应超过胶凝材料总量的0.10 %，预应力混凝土结构的氯离子总含量不应超过胶凝材料总量的0.06 %。
20、土工颗粒分析试验，筛析法适用于粒径小于或等于 200 mm ，大于0.075mm 的土。
二、选择题（每题2分，共30分）
1、水泥试验室温度为（C），相对湿度不低于（），养护箱的温度为（）。相对湿度不低于（）
A． 20℃±2℃、50％、20℃±1℃、95％ B． 20℃±1℃、50％、20℃±2℃、95％
C． 20℃±2℃、50％、20℃±1℃、90％
2、采用沸煮法是针对水泥中的（A ）成分，检测水泥的安定性是否合格
A、游离氧化钙；
B、游离氧化镁；
C、三氧化硫；
D、A、B、C
3、硅酸盐水泥的运输和储存应按国家标准规定进行，超过（B ）的水泥须重新试验。
A、一个月
B、三个月
C、六个月
4．用负压筛法测定水泥细度时，负压在（C）pa范围内正常
A、3000-4000
B、4000-5000
C、4000-6000
5、水泥胶砂强度抗压试验结果取值方法：如六个测定值中有一个超出六个（A）的（C）。
A、平均值
B、中间值
C、±10%
D、±15%
6、断后伸长率与标距长度有关，原始标距越大，伸长率B。
A.越大
B.越小
C.相等
7、随着普通混凝土砂率的增大，混凝土的坍落度将（B）。
A、增大；
B、减小；
C、先增后减；
D、先减后增
8、集料的细度模数反应的是集料的（A）。
A、指定粒级的平均粗细程度；
B、所有的颗粒的平均粗细程度;
C、较粗颗粒的平均粗细程度；
D、较细颗粒的平均粗细程度
9、根据砂的累计筛余将混凝土用砂划分成三个区，其中分区的关键尺寸是（C）。
A、2.36mm；
B、1.18mm；
C、0.60mm；
D、0.30mm
10、用烘干法测试含水量的试验，烘箱的标准温度一般为（B）
A、100℃～105℃
B、105℃～110℃
C、95℃～100℃
D、110℃～115℃
11、粗集料中针片状颗粒含量的大小将会影响到（C）。
A、混凝土耐久性；
B、集料与水泥的粘结效果；
C、混凝土的力学性能；
D、集料的级配；
12、用坍落度法测定混凝土的和易性，坍落度值的大小只反映拌和物的（C）。
A、粘聚性；
B、保水性；
C、流动性；
D、可塑性
13、能够造成水泥混凝土坍落度降低的因素是(A) 。
A、将卵石换成碎石
B、使用减水剂
C、将细砂改为粗砂
D、采用强制搅拌方式
14、坍落度试验过程中，用来判断混凝土粘聚性的操作方法是（B）。
A、坍落度的大小
B、金属棒侧向敲击；
C、插捣时的难易程度；
D、镘刀在拌和物表面的抹平过程
15、混凝土抗压强度试验结果取值方法：如三个测定值中有一个超出三个（B）的（D）。
A、平均值
B、中间值
C、±10%
D、±15%
