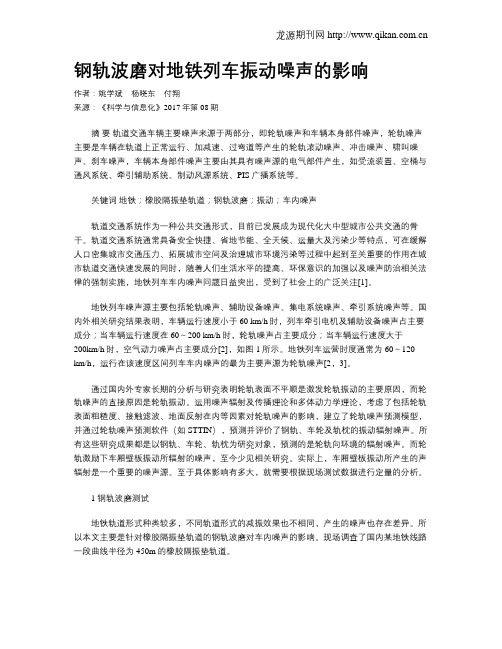

钢轨波磨对地铁列车振动噪声的影响
摘要轨道交通车辆主要噪声来源于两部分，即轮轨噪声和车辆本身部件噪声，轮轨噪声主要是车辆在轨道上正常运行、加减速、过弯道等产生的轮轨滚动噪声、冲击噪声、啸叫噪声、刹车噪声，车辆本身部件噪声主要由其具有噪声源的电气部件产生，如受流装置、空桶与通风系统、牵引辅助系统、制动风源系统、PIS广播系统等。
关键词地铁；橡胶隔振垫轨道；钢轨波磨；振动；车内噪声
轨道交通系统作为一种公共交通形式，目前已发展成为现代化大中型城市公共交通的骨干。轨道交通系统通常具备安全快捷、省地节能、全天候、运量大及污染少等特点，可在缓解人口密集城市交通压力、拓展城市空间及治理城市环境污染等过程中起到至关重要的作用在城市轨道交通快速发展的同时，随着人们生活水平的提高、环保意识的加强以及噪声防治相关法律的强制实施，地铁列车车内噪声问题日益突出，受到了社会上的广泛关注[1]。
地鐵列车噪声源主要包括轮轨噪声、辅助设备噪声、集电系统噪声、牵引系统噪声等。国内外相关研究结果表明，车辆运行速度小于60 km/h时，列车牵引电机及辅助设备噪声占主要成分；当车辆运行速度在60～200 km/h时，轮轨噪声占主要成分；当车辆运行速度大于200km/h时，空气动力噪声占主要成分[2]，如图1所示。地铁列车运营时度通常为60～120 km/h，运行在该速度区间列车车内噪声的最为主要声源为轮轨噪声[2，3]。
通过国内外专家长期的分析与研究表明轮轨表面不平顺是激发轮轨振动的主要原因，而轮轨噪声的直接原因是轮轨振动。运用噪声辐射及传播理论和多体动力学理论，考虑了包括轮轨表面粗糙度、接触滤波、地面反射在内等因素对轮轨噪声的影响，建立了轮轨噪声预测模型，并通过轮轨噪声预测软件（如STTIN），预测并评价了钢轨、车轮及轨枕的振动辐射噪声。所有这些研究成果都是以钢轨、车轮、轨枕为研究对象，预测的是轮轨向环境的辐射噪声。而轮轨激励下车厢壁板振动所辐射的噪声，至今少见相关研究。实际上，车厢壁板振动所产生的声辐射是一个重要的噪声源。至于具体影响有多大，就需要根据现场测试数据进行定量的分析。
1 钢轨波磨测试
地铁轨道形式种类较多，不同軌道形式的减振效果也不相同，产生的噪声也存在差异。所以本文主要是针对橡胶隔振垫轨道的钢轨波磨对车内噪声的影响。现场调查了国内某地铁线路一段曲线半径为450m的橡胶隔振垫轨道。
图2为钢轨打磨前后表面不平顺频谱图，从图中可以看出打磨前曲线低轨存在明显的30～50mm波磨，高轨不存在明显的波磨。打磨后低轨的30～50mm波磨被打磨掉，特征不平顺水平下降了20dB。左右轨打磨磨痕覆盖了整个轨顶区
