电气安全防护(绝缘防护,屏护、间距及安全标志,保护接地,接地装置,保护接零,漏电和触电防护,105页)

防止触电的技术措施为了达到安全用电的目的，必须采用可靠的技术措施，防止触电事故发生。

绝缘、安全间距、漏电保护、安全电压、遮栏及阻挡物等都是防止直接触电的防护措施。

保护接地、保护接零是间接触电防护措施中最基本的措施。

所谓间接触电防护措施是指防止人体各个部位触及正常情况下不带电，而在故障情况下才变为带电的电器金属部分的技术措施。

专业电工人员在全部停电或部分停电的电气设备上工作时，在技术措施上，必须完成停电、验电、装设接地线、悬挂标示牌和装设遮栏后，才能开始工作。

一、绝缘1．绝缘的作用绝缘是用绝缘材料把带电体隔离起来，实现带电体之间、带电体与其他物体之间的电气隔离，使设备能长期安全、正常地工作，同时可以防止人体触及带电部分，避免发生触电事故，所以绝缘在电气安全中有着十分重要的作用。

良好的绝缘是设备和线路正常运行的必要条件，也是防止触电事故的重要措施。

绝缘具有很强隔电能力，被广泛地应用在许多电器、电气设备、装置及电气工程上，如胶木、塑料、橡胶、云母及矿物油等都是常用的绝缘材料。

2．绝缘破坏绝缘材料经过一段时间的使用会发生绝缘破坏。

绝缘材料除因在强电场作用下被击穿而破坏外，自然老化、电化学击穿、机械损伤、潮湿、腐蚀、热老化等也会降低其绝缘性能或导致绝缘破坏。

绝缘体承受的电压超过一定数值时，电流穿过绝缘体而发生放电现象称为电击穿。

气体绝缘在击穿电压消失后，绝缘性能还能恢复；液体绝缘多次击穿后，将严重降低绝缘性能；而固体绝缘击穿后，就不能再恢复绝缘性能。

在长时间存在电压的情况下，由于绝缘材料的自然老化、电化学作用、热效应作用，使其绝缘性能逐渐降低，有时电压并不是很高也会造成电击穿。

所以绝缘需定期检测，保证电气绝缘的安全可靠。

3．绝缘安全用具在一些情况下，手持电动工具的操作者必须戴绝缘手套、穿绝缘鞋(靴)，或站在绝缘垫(台)上工作，采用这些绝缘安全用具使人与地面，或使人与工具的金属外壳，其中包括与相连的金属导体，隔离开来。

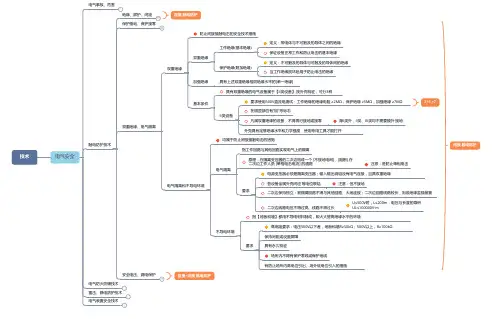

技术电气安全电气事故、危害···触电防护技术绝缘、屏护、间距75保护接地、保护接零70双重绝缘、电气隔离双重绝缘防止间接接触电击的安全技术措施双重绝缘工作绝缘(基本绝缘)定义：带电体与不可触及的导体之间的绝缘保证设备正常工作和防止电击的基本绝缘保护绝缘(附加绝缘)定义：不可触及的导体与可触及的导体间的绝缘当工作绝缘损坏后用于防止电击的绝缘加强绝缘具有上述双重绝缘相同绝缘水平的[单一绝缘]基本条件具有双重绝缘的电气设备属于【II类设备】,按外壳特征，可分3种I I类设备要求使用500V直流电测试：工作绝缘的绝缘电阻 ≥2MΩ，保护绝缘 ≥5MΩ，加强绝缘 ≥7MΩ在明显部位有”回“形标志凡属双重绝缘的设备，不得再行接地或接零除I类外，II类、III类均不需要额外接地外壳具有足够绝缘水平和力学强度，使用专用工具才能打开2+5 =7电气隔离和不导电环境均属于防止间接接触电击的措施电气隔离指工作回路与其他回路实现电气上的隔离原理：在隔离变压器的二次边构成一个 [不接地电网]，[阻断] 在二次边工作人员 [单相电击电流] 的通路注意：是防止单相电击要求电源变压器必须是隔离变压器；输入输出绕组没有电气连接，且具双重绝缘各设备金属外壳间应等电位联结注意：但不接地二次边保持独立：被隔离回路不得与其他回路、大地连接；二次边回路线路较长，则设绝缘监视装置二次边线路电压不得过高、线路不得过长U≤500V时，L≤200m，电压与长度的乘积U L≤100000V·m不导电环境指【地板和墙】都用不导电材料制成，即大大提高绝缘水平的环境要求高电阻要求：电压500V以下者，地板和墙R≥50kΩ；500V以上，R≥100kΩ保持间距或设置屏障具有永久特征场所内不得有保护零线或保护地线有防止场所内高电位引出、场外低电位引入的措施安全电压、漏电保护77直接触电防护间接触电防护直接+间接触电防护电气防火防爆技术···雷击、静电防护技术···电气装置安全技术···。

触电防护技术知识（电气安全）一、直接接触电击防护措施1、绝缘：工程上应用的绝缘材料电阻率一般都不低于107Ω•m。

绝缘材料的电阻通常用兆欧表（摇表）测量。

任何情况下绝缘电阻不得低于每伏工作电压1000ω。

2、屏护和间距:1）屏护装置应有足够的尺寸，与带电体之间应保持必要的距离。

2）遮栏高度不应低于l.7 m，下部边缘离地不应超过0.1 m。

栅遮栏的高度户内不应小于l.2 m、户外不应小于l.5 m，栏条间距离不应大于0.2 m；对于低压设备，遮栏与裸导体之间的距离不应小于0.8 m。

户外变配电装置围墙的高度一般不应小于2.5 m。

遮栏、栅栏等屏护装置上，应有“止步，高压危险!”等标志。

3）用电设备间距：明装的车间低压配电箱底口距地面的高度可取1.2 m，暗装的可取l.4 m。

明装电度表板底口距地面的高度可取1.8 m。

常用开关电器的安装高度为l.3—l.5 m；开关手柄与建筑物之间应保留150mm的距离，以便于操作。

墙用平开关离地面高度可取1.4 m。

明装插座离地面高度可取1.3—l.8 m，暗装的可取0.2—0.3m。

室内灯具高度应大于2.5 m；受实际条件约束达不到时，可减为2.2 m；低于2.2 m时，应采取适当安全措施。

当灯具位于桌面上方等人碰不到的地方时，高度可减为1 5 m。

户外灯具高度应大于3 m；安装在墙上时可减为2.5 m。

起重机具至线路导线间的最小距离，l kV及1 kV以下者不应小于1.5m，10 kv者不应小于2 m。

4）检修间距：低压操作中，人体及其所携带工具与带电体的距离不应小于0.1m。

高压作业，10 kv无遮拦作业人体及其所携带工具与带电体的距离不应小于0.7m；线路作业，1.0M。

二、间接接触电击防护措施1、IT系统（保护接地）将电气设备在故障情况下可能呈现危险电压的金属部位经接地线、接地体同大地紧密地连接起来。

通过低电阻接地，把故障电压限制在安全范围内；在380V不接地低压系统中，一般要求保护接地电阻RE≤4Ω；用于各种不接地配电网。

第一节触电防护技术考点 1 直接接触触电防护措施：绝缘、屛护、间距考点 2 间接接触触电防护措施：接地保护、接零保护1。

绝缘(1）绝缘材料分类①固体绝缘材料.包括瓷、玻璃、云母、石棉等无机绝缘材料,橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。

②液体绝缘材料。

包括矿物油、硅油等液体。

③气体绝缘材料。

包括六氟化硫、氮等气体。

（2）绝缘材料性能绝缘材料有电性能、热性能、机械性能、化学性能、吸潮性能、抗生物性能等多项性能指标。

①电性能:包括绝缘电阻、耐压强度、泄漏电流和介电常数（介质损耗)。

②力学性能:机械性能指强度、弹性等性.③热性能:耐热性能、耐弧性能、阻燃性能、软化温度和粘度.(3）绝缘击穿①气体绝缘击穿是由碰撞电离导致的电击穿。

气体击穿后绝缘性能会很快恢复。

②液体绝缘击穿，绝缘性能只在一定程度上恢复，液体的密度越大越难击穿,击穿强度比气体高。

③固体绝缘的击穿有电击穿、热击穿,固体绝缘击穿后将失去其原有性能。

热击穿电压作用时间较长，击穿电压较低；电击穿作用时间短、击穿电压高。

【例题】绝缘材料的电性能是衡量绝缘材料的重要指标,表示的是用电介质在施加电压条件下所发生的性能变化和绝缘的质量情况。

下列选项中属于绝缘材料电性能的是（）。

A。

介电常数B. 耐弧性能C. 耐热性能D。

阻燃性【例题】当绝缘体受潮或受到过高的温度、过高的电压时，可能完全失去绝缘能力而导电，称为绝缘击穿或绝缘破坏。

下列关于绝缘击穿的说法中正确的是（）。

A。

气体击穿是碰撞电离导致的电击穿，击穿后绝缘性能不可恢复B. 液体绝缘的击穿特性与其纯净度有关，纯净液体击穿也是电击穿，密度越大越难击穿C. 液体绝缘击穿后，绝缘性能很快完全恢复一定程度上恢复D。

固体绝缘击穿后只能一定程度上恢复绝缘性能穿后将失去其原有性能2.屏护①遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m；遮栏与裸导体距离不应小于0.8m；②屏护装置应安装牢固，用金属材料制成的屏护装置,必须接地（或接零）；③遮栏出入口的门上应根据需要安装信号装置和联锁装置。

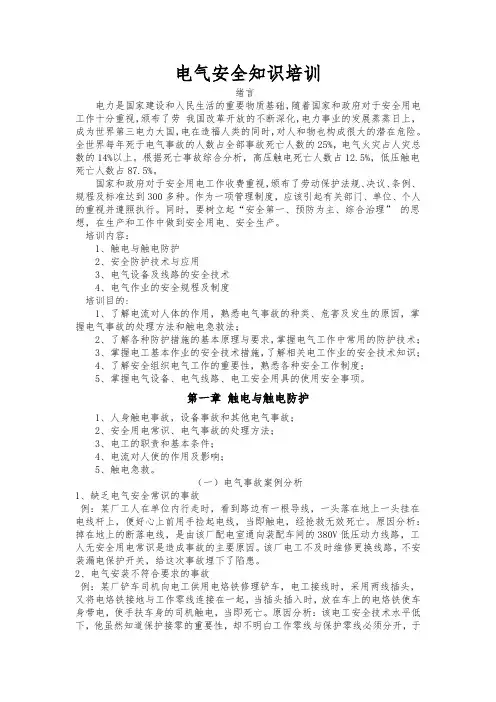

电气安全知识培训绪言电力是国家建设和人民生活的重要物质基础，随着国家和政府对于安全用电工作十分重视，颁布了劳我国改革开放的不断深化，电力事业的发展蒸蒸日上，成为世界第三电力大国，电在造福人类的同时，对人和物也构成很大的潜在危险。

全世界每年死于电气事故的人数占全部事故死亡人数的25%，电气火灾占人灾总数的14%以上。

根据死亡事故综合分析，高压触电死亡人数占12.5%，低压触电死亡人数占87.5%。

国家和政府对于安全用电工作收费重视，颁布了劳动保护法规、决议、条例、规程及标准达到300多种。

作为一项管理制度，应该引起有关部门、单位、个人的重视并遵照执行。

同时，要树立起“安全第一、预防为主、综合治理”的思想，在生产和工作中做到安全用电、安全生产。

培训内容：1、触电与触电防护2、安全防护技术与应用3、电气设备及线路的安全技术4、电气作业的安全规程及制度培训目的:1、了解电流对人体的作用，熟悉电气事故的种类、危害及发生的原因，掌握电气事故的处理方法和触电急救法；2、了解各种防护措施的基本原理与要求，掌握电气工作中常用的防护技术；3、掌握电工基本作业的安全技术措施，了解相关电工作业的安全技术知识；4、了解安全组织电气工作的重要性，熟悉各种安全工作制度；5、掌握电气设备、电气线路、电工安全用具的使用安全事项。

第一章触电与触电防护1、人身触电事故，设备事故和其他电气事故；2、安全用电常识、电气事故的处理方法；3、电工的职责和基本条件；4、电流对人使的作用及影响；5、触电急救。

（一）电气事故案例分析1、缺乏电气安全常识的事故例：某厂工人在单位内行走时，看到路边有一根导线，一头落在地上一头挂在电线杆上，便好心上前用手捡起电线，当即触电，经抢救无效死亡。

原因分析：掉在地上的断落电线，是由该厂配电室通向装配车间的380V低压动力线路，工人无安全用电常识是造成事故的主要原因。

该厂电工不及时维修更换线路，不安装漏电保护开关，给这次事故埋下了陷患。

电气设备设施安全距离一、配电线路安全距离（一）配电线路配电线路是指从供电设备到用电设备之间的连接导线。

（二）架空配电线路一般架空配电线路是指10千伏及以下电压的架空配电线路。

1～10千伏架空配电线路为高压配电线路，1千伏以下的架空配电线路为低压配电线路(电业安全工作规程中高、低压是以1千伏为界限而分类的) 。

（三）接户线、进户线从配电线路至用户进线处第一个支持点之间的一段架空导线称为接户线；从接户线引人室内的一段导线称为进户线。

（四）电缆线路随工作环境的不同，电缆线路可分房内隧道或沟道电缆线路、直埋电缆线路、桥梁下吊挂电缆线路和水底电缆线路等。

（五）配电线路安全距离是指配电线路在敷设后，对其一定范围内的质保持的相对安全距离。

如：架空配电线路、接户线、户内低压配线、电缆线路等，在新建、改建邮电局所过程中都应符合国家电气工程安装标准。

二、电工安全操作距离检修作业安全距离：在带电区域中的非常电设备上进行检修时，工作人员正常活动范围与带电设备的安全距离应大于表20中所示的规定。

表工作人员的正常活动范围与带电设备的安全距离设备电压（千伏）距离（米）设备电压（千伏）距离（米）6以下 0.35 154 2.0010～35 0.60 220 3.0044 0.90 330 4.0060～110 1.50第四节接地电气设备、杆塔或过电压保护装置，将其用接地线与接地体连接，称为接地。

一、接地按其目的分类（一）在电力系统中，运行需要的接地，如中性点接地等，称为工作接地。

（二）电气设备的金属外壳，钢筋混凝土杆和金属杆塔等，由于绝缘损坏有可能带电，为了防止这种电压危及人身安全而设的接地，称为保护接地。

保护接地是中性点不接地的低压配电系统和电力高压系统中，电气设备和电气线路最采用的一种保安措施。

（三）接地电压保护装置，如避雷针、避雷器和保间隙等，为了消除过电压危险而设的接地，称为过电压保护接地。

（四）易燃油、天然气贮罐和管道等，为了防止静电危险影响而设的接地，称为防静电接地。

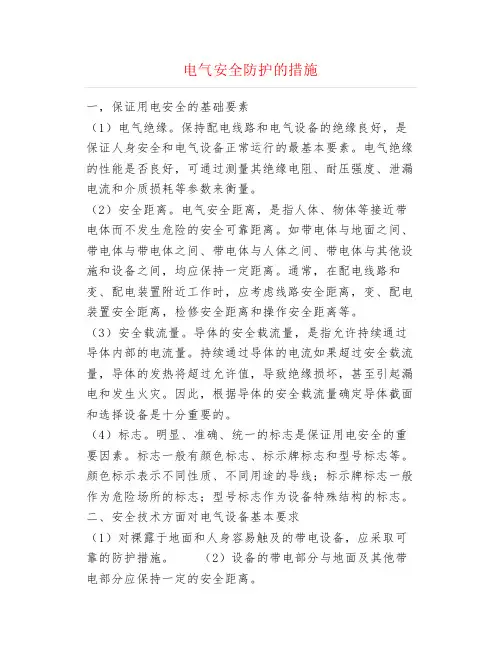

电气安全防护的措施一，保证用电安全的基础要素（1）电气绝缘。

保持配电线路和电气设备的绝缘良好，是保证人身安全和电气设备正常运行的最基本要素。

电气绝缘的性能是否良好，可通过测量其绝缘电阻、耐压强度、泄漏电流和介质损耗等参数来衡量。

（2）安全距离。

电气安全距离，是指人体、物体等接近带电体而不发生危险的安全可靠距离。

如带电体与地面之间、带电体与带电体之间、带电体与人体之间、带电体与其他设施和设备之间，均应保持一定距离。

通常，在配电线路和变、配电装置附近工作时，应考虑线路安全距离，变、配电装置安全距离，检修安全距离和操作安全距离等。

（3）安全载流量。

导体的安全载流量，是指允许持续通过导体内部的电流量。

持续通过导体的电流如果超过安全载流量，导体的发热将超过允许值，导致绝缘损坏，甚至引起漏电和发生火灾。

因此，根据导体的安全载流量确定导体截面和选择设备是十分重要的。

（4）标志。

明显、准确、统一的标志是保证用电安全的重要因素。

标志一般有颜色标志、标示牌标志和型号标志等。

颜色标示表示不同性质、不同用途的导线；标示牌标志一般作为危险场所的标志；型号标志作为设备特殊结构的标志。

二、安全技术方面对电气设备基本要求（1）对裸露于地面和人身容易触及的带电设备，应采取可靠的防护措施。

（2）设备的带电部分与地面及其他带电部分应保持一定的安全距离。

（3）易产生过电压的电力系统，应有避雷针、避雷线、避雷器、保护间隙等过程电压保护装置。

（4）低压电力系统应有接地、接零保护装置。

（5）对各种高压用电设备应采取装设高压熔断器和断路器等不同类型的保护措施；对低压用电设备应采用相应的低电器保护措施进行保护。

（6）在电气设备的安装地点应设安全标志。

（7）根据某些电气设备的特性和要求，应采取特殊的措施。

电工人员安全技术培训教案一、电气安全的大体知识随着电气装置的普遍应用，电气安全已日益取得人们的关注和重视。

若是电气设备设计和安装不适当，利用不合理，维修不及时，特别是电气工作人员，若是缺乏必要的电气安全知识，不仅会造成电能浪费，而且会发生电气事故，危及人身安全，给国家与人民带来重大损失。

事实上，在电力、机械、化工、冶金、建造等工矿事业中存在着大量电气不安全现象，电气事故已成为引起人身伤亡、爆炸、火灾事故的重要原因。

电气安全主要包括人身安全与设备安全两个方面。

人身安尽是指在从事工作和电气设备操作利用进程中人员的安全;设备安尽是指电气设备及有关其他设备、建造的安全。

电气事故往往不是由单一原因引起的，为了弄好电气安全工作，必需采取包括技术和组织管理等多方面的办法。

随着科技进步，各国都在踊跃研究并非断推出先进的电气安全技术，完善和修订电气安全技术标准和规程，这对于保护劳动者的安全与健康，保护电气设备的安全都是十分重要的。

电气事故及其危害:电气事故( electric accident)是由电流、电磁场、雷电、静电和某些电路故障等直接或者间接造成建造设施、电气设备损坏、人、动物伤亡，和引起火灾和爆炸等后果的事件。

当事故发生时，电流通过人体或者动物体味引起病理、生理的效应，称为电击(electric shock);当人体触及带电体，或者带电体与人体之间闪击放电，或者电弧触及人体时，电流通过人体进入大地或者其他导体，形成导电回路，这种情况，叫触电。

触电时人体味受到不同程度的伤害。

电击电流流经人体内部，引起疼痛发麻，肌肉抽搐，严重的会引起强烈痉挛。

心脏哆嗦或者呼吸住手，乃至由于因人体心脏，呼吸系统和神经系统的致命伤害，造成死亡。

绝大部份触电死亡事故是电击造成的。

电伤是指触电时，人体与带电体接触不良部份发生的电弧灼伤，或者是人体与带电体接触部份的电烙印，或者由于被电流熔化和蒸发的金属微粒等侵入人体皮肤引起的皮肤金属化。
