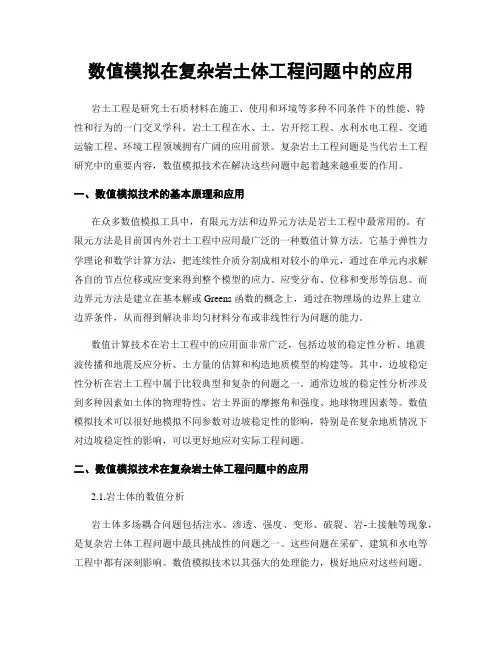

地质建模及数值模拟

数值模拟在复杂岩土体工程问题中的应用岩土工程是研究土石质材料在施工、使用和环境等多种不同条件下的性能、特性和行为的一门交叉学科。

岩土工程在水、土、岩开挖工程、水利水电工程、交通运输工程、环境工程领域拥有广阔的应用前景。

复杂岩土工程问题是当代岩土工程研究中的重要内容，数值模拟技术在解决这些问题中起着越来越重要的作用。

一、数值模拟技术的基本原理和应用在众多数值模拟工具中，有限元方法和边界元方法是岩土工程中最常用的。

有限元方法是目前国内外岩土工程中应用最广泛的一种数值计算方法。

它基于弹性力学理论和数学计算方法，把连续性介质分割成相对较小的单元，通过在单元内求解各自的节点位移或应变来得到整个模型的应力、应变分布、位移和变形等信息。

而边界元方法是建立在基本解或 Greens 函数的概念上，通过在物理场的边界上建立边界条件，从而得到解决非均匀材料分布或非线性行为问题的能力。

数值计算技术在岩土工程中的应用面非常广泛，包括边坡的稳定性分析、地震波传播和地震反应分析、土方量的估算和构造地质模型的构建等。

其中，边坡稳定性分析在岩土工程中属于比较典型和复杂的问题之一。

通常边坡的稳定性分析涉及到多种因素如土体的物理特性、岩土界面的摩擦角和强度、地球物理因素等。

数值模拟技术可以很好地模拟不同参数对边坡稳定性的影响，特别是在复杂地质情况下对边坡稳定性的影响，可以更好地应对实际工程问题。

二、数值模拟技术在复杂岩土体工程问题中的应用2.1.岩土体的数值分析岩土体多场耦合问题包括注水、渗透、强度、变形、破裂、岩-土接触等现象，是复杂岩土体工程问题中最具挑战性的问题之一。

这些问题在采矿、建筑和水电等工程中都有深刻影响。

数值模拟技术以其强大的处理能力，极好地应对这些问题。

2.2.岩土动力学问题的数值分析岩土动力学问题是指在地震、爆炸或风暴等自然灾害下，岩土体的应力变化达到一个新平衡的过程。

它是复杂岩土体工程问题中的难点问题。

通过对岩土动力学问题的数值模拟，可以计算出岩石结构的本质特性和对岩石力学性质的改变，进而探索不同条件下的地震灾害诱发因素和发展机理，从而寻找减灾措施和减轻灾害的途径。

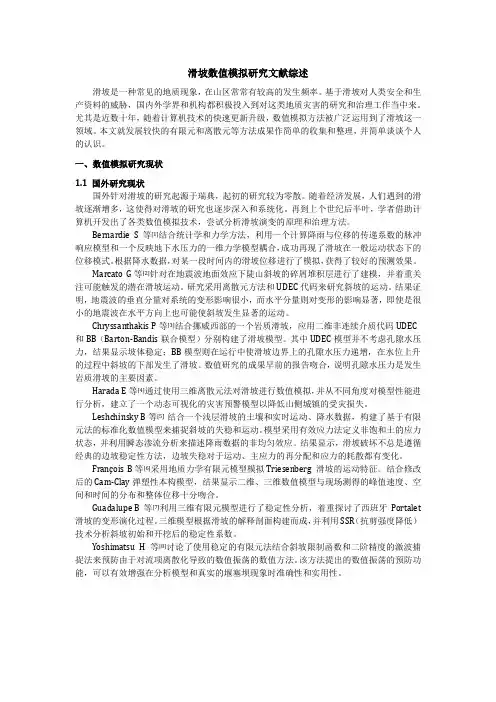

滑坡数值模拟研究文献综述滑坡是一种常见的地质现象，在山区常常有较高的发生频率。

基于滑坡对人类安全和生产资料的威胁，国内外学界和机构都积极投入到对这类地质灾害的研究和治理工作当中来。

尤其是近数十年，随着计算机技术的快速更新升级，数值模拟方法被广泛运用到了滑坡这一领域。

本文就发展较快的有限元和离散元等方法成果作简单的收集和整理，并简单谈谈个人的认识。

一、数值模拟研究现状1.1 国外研究现状国外针对滑坡的研究起源于瑞典，起初的研究较为零散。

随着经济发展，人们遇到的滑坡逐渐增多，这使得对滑坡的研究也逐步深入和系统化。

再到上个世纪后半叶，学者借助计算机开发出了各类数值模拟技术，尝试分析滑坡演变的原理和治理方法。

Bernardie S等[1]结合统计学和力学方法，利用一个计算降雨与位移的传递系数的脉冲响应模型和一个反映地下水压力的一维力学模型耦合，成功再现了滑坡在一般运动状态下的位移模式。

根据降水数据，对某一段时间内的滑坡位移进行了模拟，获得了较好的预测效果。

Marcato G等[2]针对在地震波地面效应下陡山斜坡的碎屑堆积层进行了建模，并着重关注可能触发的潜在滑坡运动。

研究采用离散元方法和UDEC代码来研究斜坡的运动。

结果证明，地震波的垂直分量对系统的变形影响很小，而水平分量则对变形的影响显著，即使是很小的地震波在水平方向上也可能使斜坡发生显著的运动。

Chryssanthakis P等[3]结合挪威西部的一个岩质滑坡，应用二维非连续介质代码UDEC 和BB（Barton-Bandis联合模型）分别构建了滑坡模型。

其中UDEC模型并不考虑孔隙水压力，结果显示坡体稳定；BB模型则在运行中使滑坡边界上的孔隙水压力递增，在水位上升的过程中斜坡的下部发生了滑坡。

数值研究的成果早前的报告吻合，说明孔隙水压力是发生岩质滑坡的主要因素。

Harada E等[4]通过使用三维离散元法对滑坡进行数值模拟，并从不同角度对模型性能进行分析，建立了一个动态可视化的灾害预警模型以降低山侧城镇的受灾损失。

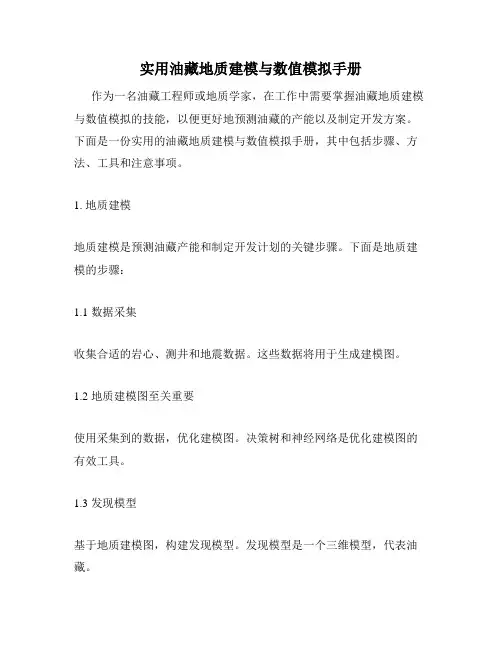

实用油藏地质建模与数值模拟手册作为一名油藏工程师或地质学家，在工作中需要掌握油藏地质建模与数值模拟的技能，以便更好地预测油藏的产能以及制定开发方案。

下面是一份实用的油藏地质建模与数值模拟手册，其中包括步骤、方法、工具和注意事项。

1. 地质建模地质建模是预测油藏产能和制定开发计划的关键步骤。

下面是地质建模的步骤：1.1 数据采集收集合适的岩心、测井和地震数据。

这些数据将用于生成建模图。

1.2 地质建模图至关重要使用采集到的数据，优化建模图。

决策树和神经网络是优化建模图的有效工具。

1.3 发现模型基于地质建模图，构建发现模型。

发现模型是一个三维模型，代表油藏。

1.4 插值通过插值法确定发现模型中油藏的空穴。

这是一个确定油藏的关键步骤。

1.5 地球物理学使用地球物理学数据修改发现模型。

地球物理学能够监测地层中的变化，并且作为修改发现模型的依据。

2. 数值模拟数值模拟是更加准确地预测油藏几何形状和产能的关键步骤。

下面是数值模拟的步骤：2.1 数值模拟步骤在生成发现模型之后，使用数值模拟步骤确定油藏几何形状和产能。

2.2 数值模拟工具数值模拟需要使用复杂的工具和算法。

一些常见的数值模拟工具包括ECLIPSE、Powder River Basin、SEMSIM等。

2.3 模拟结果根据模拟结果，可以确定油藏的几何形状和产能。

这些结果将用于制定开发计划。

3. 注意事项在油藏地质建模和数值模拟过程中，需要注意以下事项：3.1 数据安全在数据采集、处理和传输过程中需要确保数据的安全。

3.2 数据准确性采集到的数据必须准确，否则会影响地质建模和数值模拟结果的准确性。

3.3 不确定性地质建模和数值模拟过程中存在不确定性，因此需要合理评估模拟结果的可靠性。

3.4 运营成本油藏地质建模和数值模拟可能非常昂贵。

在决定使用这些技术时，需要考虑运营成本。

综上所述，油藏地质建模和数值模拟对于制定油藏开发计划至关重要。

在进行这些工作时，需要遵循一定的步骤，并且注意数据安全、数据准确性、不确定性和运营成本等事项。

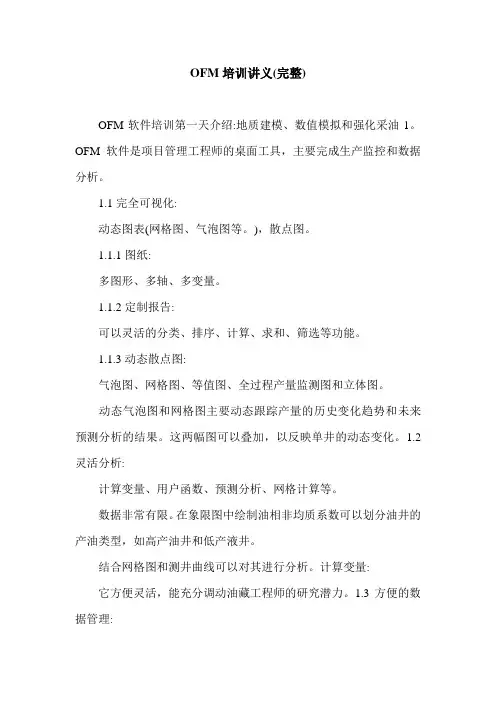

OFM培训讲义(完整)OFM软件培训第一天介绍:地质建模、数值模拟和强化采油1。

OFM软件是项目管理工程师的桌面工具，主要完成生产监控和数据分析。

1.1完全可视化:动态图表(网格图、气泡图等。

)，散点图。

1.1.1图纸:多图形、多轴、多变量。

1.1.2定制报告:可以灵活的分类、排序、计算、求和、筛选等功能。

1.1.3动态散点图:气泡图、网格图、等值图、全过程产量监测图和立体图。

动态气泡图和网格图主要动态跟踪产量的历史变化趋势和未来预测分析的结果。

这两幅图可以叠加，以反映单井的动态变化。

1.2灵活分析:计算变量、用户函数、预测分析、网格计算等。

数据非常有限。

在象限图中绘制油相非均质系数可以划分油井的产油类型，如高产油井和低产液井。

结合网格图和测井曲线可以对其进行分析。

计算变量:它方便灵活，能充分调动油藏工程师的研究潜力。

1.3方便的数据管理:结果管理、多项目管理、工作流管理等。

最大的优势是它可以根据不同的数据而变化。

建立项目工作流程并直接调用研究结果。

存储在图表中的不是数据，而是绘制方式和图表的属性。

2.为什么是OFM？它包括所有软件的功能和集成数据的结果。

标准化可以为Eclipse软件提供调度模块。

开放性3。

3的新功能。

OFM2007 3.1加强公司部署的协作源数据团队数据库和工作空间文件3.2支持Storian decision(真实地质建模数值模拟增强采油1)中的高频数据能力scada操作。

OFM软件是项目管理工程师的桌面工具，主要完成生产监控和数据分析。

1.1完全可视化:动态图表(网格图、气泡图等。

)，散点图。

1.1.1图纸:多图形、多轴、多变量。

1.1.2定制报告:可以灵活的分类、排序、计算、求和、筛选等功能。

1.1.3动态散点图:气泡图、网格图、等值图、全过程产量监测图和立体图。

动态气泡图和网格图主要动态跟踪产量的历史变化趋势和未来预测分析的结果。

这两幅图可以叠加，以反映单井的动态变化。

地质建模的作用是什么？四月5, 2010 作者hipetro发表评论严格的讲，地质建模已经不能算是很新的技术，在国外，地质建模已经发展了几十年，中国自上世纪80年代末开始引入EsrthVision以来，也已经发展了二十年。

但回顾一下地质建模在油田开发中的作用，我们不难发现，目前的三维地质建模主要有两个作用：一个是为数值模拟提供基础模型，第二是用于油藏的整体评价，例如油藏勘探开发的风险评价。

但三维地质建模一直没能深入到油田的生产中。

就像许多搞生产的人评价的：好看，但不中用。

在另一方面，油田开发地质研究工作中，目前还没有十分有效、先进的技术。

油藏地质研究还主要依靠手工编制的厚度图、油藏剖面图、连通图等。

十分需要新的技术的补充与提高。

在整个开发阶段地质研究工作中，唯一可以称为新技术的就是三维地质建模。

因此三维地质建模完全可以在开发阶段地质研究中起到更为突出的作用。

实际上，三维地质建模应该，也完全可以成为油藏开发阶段油藏精细描述和生产措施部署的核心技术。

自上世纪五十年代马特龙把地质统计学引用地质研究以来，地质统计学就成了地质建模的核心。

但是几十年的实际应用也表明，单纯依靠地质统计学是不能把三维地质建模更深入的引入到油田的开发生产中的。

如何更多的发挥三维地质建模技术的作用，真正使其成为油藏开发阶段油藏精细描述和生产措施部署的核心技术是每一个从事三维地质建模工作的人必须经常琢磨的问题。

三维地质模型中的不确定性：由于地质体的复杂性，三维地质模型中的不确定性是固有的，不可回避的。

面对不确定性，擅长地质统计学的专家更喜欢从统计的角度对不确定性进行分析和评价。

这在油藏整体评价阶段是正确的，但当我们把三维地质模型直接应用于生产的时候，又是远远不够的。

例如从统计学的角度，可以利用随机模拟技术得到多个实现，通过多个实现的分析，对不确定性进行分析和评价。

但对于生产来说，我们有可能根据多个实现钻探多套开发井网吗？生产需要的是一个确定的模型。

第38期：利用Builder的地质统计学建模功能建立地质模型编写人：孙明月目 录一、建立地质模型方法综述 (2)（一）手工建模法 (2)（二）快速井网建模法 (2)（三）井点插值建模法 (3)（四）地质统计学建模法 (4)（五）地质建模软件数据导入法 (4)（六）ECL数据体导入法 (4)二、利用Builder的地质统计学建模功能建立地质模型 (5)（一）地质统计学方法 (5)1.选择标准对象建模 (5)2.沉积环境 (5)3.数据条件适应性（Conditioning Data.） (6)4.对象维数（Object dimensions） (6)5.地震数据 (6)（二）使用Builder创建地质模型流程 (7)（三）使用Builer进行相控建模流程 (28)一、建立地质模型方法综述地质模型是指反映油气藏基本特征和空间分布规律的实体，是做好数值模拟研究的前提和基础。

在用CMG软件进行数值模拟研究时，我们建立地质模型的方法可以分为以下几种：（一）手工建模法根据需要模拟油藏的规模，手工计算网格数目和步长，这种方法适用于建立简单的机理模型。

可以建立直角、角点（正交或非正交）及径向网格，如下图：（二） 快速井网建模法利用Builder的快速井网建模功能（Quick Pattern Grid），输入井网面积、井距及网格步长后，Builder自动建立各种井网模型，如下图：（三） 井点插值建模法在已知井位坐标及井点属性的情况下，通过井点插值的方式得到各层属性的等值图，建立地质模型。

（四） 地质统计学建模法如果您有测井解释成果数据、分层数据等，而又没有或不想用专业地质建模软件，您可以使用Builder自带的地质统计学建模功能建立精细的地质模型，包括相控随机性建模。

本讲义将详细讨论这种方法。

（五） 地质建模软件数据导入法Builder可以导入大多数主流地质建模软件建立的模型，利用Resuce文件格式整体导入网格、属性及井数据等。

各种数模建模软件优缺点比较数值模拟软件与地质建模软件优缺点比较数值模拟软件目前中国市场上数模软件主要有CMG、ECLIPSE、VIP。

对于黑油模型由于研究时间较长，技术相对成熟，是目前最成熟的模型，所以不论那款软件计算黑油模型，基本都没有问题，对于应用者关键看操作简单与否。

这3款软件黑油模型我都应用过，感受如下：1、最好的软件为CMG，前处理、图形与数据的交互功能，调参、计算等绝对一流。

2、VIP是我国引进的第一款数模软件，该软件我应用过，操作上感觉很好。

前处理较CMG稍差，再是必须按装在英文系统下，从我的角度考虑，该软件可以排第二。

3、ECLIPSE我也应用过，该软件调参中BUG太多，麻烦很多，给操作者带来诸多不便。

该软件正版一个许可好像在200万左右（不是很准）。

在中国它主要应用黑油模型，这个模型应用哪个软件都拿得出手。

目前CMG在中国主要应用的是热采模块stars，该模块任何软件都比不了，在世界上也是这样，CMG的组分模型与热采模型一样出名，如果你做注气组分模拟，你必定会选择CMG，就像热采一样。

另外它的聚合物、化学驱三采模块我估计也差不了，但我没应用过，不做过多说明。

三采应用过且见到公开评论较好的软件是VIP软件，CMG三采评价可以，但我见到的评价者好像没应用它，所以评价很少。

3个软件中各有有优缺点吧，黑油模型公认的是eclipse最好，它的前后处理模型是最好的，尤其加上建模软件petrel，功能还是很强大的，热采方面CMG的stars模块最好，相比而言VIP就有点中庸，VIP在聚合物驱方面相比要强点，至于别的三采泡沫驱，凝胶驱我听人说CMG比较厉害，不过个人感觉实际操作时那些需要的参数很难懂ＷｏｒｋＢｅｎｃｈ是从美国ＳＳＩ公司引进的集油藏描述、试井、生产数据分析及油藏数值模拟于一体的大型综合性软件，是一个功能齐全、图文并茂、操作灵活方便的实用软件。

它的推广应用，改善了油田开发的工作条件，提高了油田开发的工作效率。

土力学与地质工程研究中的数值模拟方法土力学与地质工程是关于土体力学特性和地质工程问题的研究领域。

在这个领域中，数值模拟方法被广泛应用来解决各种土力学问题和地质工程难题。

数值模拟方法通过对土体和岩石的内部结构、物理特性和力学行为进行建模，可以提供准确的预测和分析，为工程实践提供有力的支持。

一、数值模拟的背景和应用土力学和地质工程问题的复杂性使得传统的试验和经验方法往往无法满足现实工程需求。

而数值模拟方法的引入，使得研究者们能够更加深入地了解土体和岩石的内部结构、物理特性和力学行为。

通过对土体和岩石的数值模拟，可以预测地下水流动、土体固结沉降、土体侧向位移等问题，对于地下工程的设计和施工具有重要意义。

二、数值模拟方法的种类在土力学与地质工程领域，常见的数值模拟方法包括有限元法（finite element method，FEM）、边界元法（boundary element method，BEM）和离散元法（discrete element method，DEM）等。

这些方法在建模原理和适用范围上有所不同，但都可以用来解决土力学与地质工程问题。

有限元法是一种广泛应用的数值分析方法，通过将土体或岩石划分成离散的小单元，然后对每个小单元的物理行为进行计算，最后通过求解整个计算域上的物理方程得到土体或岩石的力学行为。

边界元法则是通过将物理问题转化为远离边界的问题，在边界上进行插值计算，从而得到力学行为。

离散元法则是建立在颗粒模型上的一种数值模拟方法，将土体或岩石看作是由大量的离散颗粒组成的，通过分析颗粒之间的相互作用来研究力学性质。

每种方法都有其独特的优势和适用范围。

有限元法适用于连续介质的模拟，可以处理复杂的土体和岩石结构，而边界元法则适用于模拟边界上的行为，对于近断层研究和地下水流动等问题有较好的效果。

离散元法则适用于颗粒模型的模拟，对于颗粒结构的变化和力学行为的分析有较好的表现。

三、数值模拟方法的优势和挑战数值模拟方法在土力学与地质工程研究中具有很多优势。

石油与天然气工程专业油藏数值模拟技术研究随着全球能源需求的不断增长，石油和天然气资源的开发和利用变得越来越重要。

作为石油与天然气工程专业的学生，了解油藏数值模拟技术对于有效地开发和管理油田具有至关重要的意义。

本文将重点介绍油藏数值模拟技术的基本原理和应用。

首先，我们需要明确油藏数值模拟技术的定义。

油藏数值模拟是通过数学模型和计算方法，对地下油藏中的油、气和水等多组分多相流动进行数值模拟和预测的技术。

通过模拟，可以分析油藏内的流体行为、预测油井产能、评估油藏的开发方案以及优化生产管理。

油藏数值模拟技术主要涉及以下几个方面：1. 地质建模：在进行油藏数值模拟前，需要首先进行地质建模。

地质建模是基于地质、地球物理和采样等数据，对油藏进行三维立体建模。

通过地质建模可以获取油藏的几何形态、孔隙结构和渗透率等参数，为数值模拟提供基础数据。

2. 流体性质：了解油藏中的油、气和水等多组分多相流体的性质对于模拟油藏行为至关重要。

通过实验和实测数据的分析，可以确定不同流体在不同温度和压力条件下的物性参数，如粘度、饱和度和相对渗透率等。

3. 数值模拟方法：油藏数值模拟主要应用的方法包括有限差分法、有限元法和控制体积法等。

这些方法通过将油藏划分为网格单元、建立离散方程组，并利用数值计算方法求解方程组来模拟油藏中的多相流动。

4. 仿真与预测：通过利用数值模拟方法，可以对油藏的开发方案进行仿真和预测。

例如，可以通过改变注采方案、井网布置和注采压力来预测油井的产能和油田的生产潜力。

同时，也可以通过模拟不同的开发阶段和生产策略，优化油藏的开发效果。

油藏数值模拟技术在石油与天然气工程中的应用非常广泛。

首先，它可以用于优化油田的开发方案。

通过模拟不同的注采方案、生产压力和井间距等参数，可以找到最佳的开发策略，提高油井的产能和油田的整体开采效果。

其次，油藏数值模拟技术可以用于评估油藏的持续生产能力。

通过模拟不同的采收率和油藏压力衰减等因素，可以预测油田的剩余可采储量和生产周期，以便制定合理的生产计划，并避免资源的过度开采。

油藏数值模拟中地质模型的建模流程与方法以油藏数值模拟中地质模型的建模流程与方法为标题地质模型是油藏数值模拟的基础，它描述了地下油藏内部的地质特征，包括岩性、孔隙度、渗透率等。

正确的地质模型可以提高数值模拟的准确性和可靠性，因此建立地质模型是油藏数值模拟的首要任务之一。

本文将介绍地质模型的建模流程与方法。

地质模型的建模流程通常包括数据收集、地质建模、验证和调整四个步骤。

第一步是数据收集。

数据收集是地质模型建立的基础，包括野外地质调查、岩心分析、测井数据、地震资料等。

通过采集大量的地质数据，可以全面了解油藏的地质特征，为后续的建模提供准确的数据基础。

第二步是地质建模。

地质建模是将采集到的地质数据转化为三维地质模型的过程。

地质建模通常包括数据解释、地质建模软件的使用和地质模型的构建三个阶段。

数据解释是对采集到的地质数据进行解释和分析，确定岩性、孔隙度、渗透率等地质参数的空间分布规律。

地质建模软件的使用是将解释的地质数据输入到计算机软件中，通过插值和模拟等算法生成三维地质模型。

地质模型的构建是对生成的地质模型进行合理性检验和调整，确保其与实际地质情况一致。

第三步是验证。

在建立地质模型之后，需要对模型进行验证，以确定其准确性和可靠性。

验证可以通过与井测数据的对比、地震资料的解释等方法进行。

通过验证，可以发现地质模型中存在的不足之处，并进行相应的调整。

第四步是调整。

在验证的基础上，对地质模型进行调整，使其更加符合实际地质情况。

调整地质模型可以通过修改参数赋值、调整模型结构等方法进行。

调整的目的是提高地质模型的准确性和可靠性，使其能够更好地支持油藏数值模拟的工作。

除了建模流程外，地质模型的建模方法也是十分关键的。

常用的地质模型建模方法包括地质统计方法、地质过程模拟方法和地质学习方法等。

地质统计方法是通过对采集到的地质数据进行统计分析，确定地质参数的空间分布规律。

常用的统计方法包括变差函数、半变异函数、克里金插值等。

地球物理场建模方法及其应用地球物理场建模是指对地球的物理场进行数学模型的描述和计算。

地球物理场包括地球重力场、地球磁场、地球电磁场和地球地热场等。

地球物理场建模方法包括数学建模方法和计算建模方法两大类。

本文将重点介绍地球物理场建模的方法及其应用。

1.数学建模方法数学建模方法是将地球物理场的物理过程转化为数学关系的过程。

常用的数学建模方法包括偏微分方程模型、定量地质学模型和数值模拟方法。

（1）偏微分方程模型：地球物理场的建模过程中，常常需要对物理过程进行描述和计算。

偏微分方程模型是一种将地球物理场的物理过程抽象为偏微分方程的方法。

常用的偏微分方程模型有势场的拉普拉斯方程、电磁场的麦克斯韦方程以及热传导方程等。

（2）定量地质学模型：定量地质学模型是通过对地质结构参数的建模，描述地下介质的物理特征。

通过定量地质学模型，可以对地球物理场进行建模，并计算相关物理场的分布和变化。

常用的定量地质学模型有地层模型、岩性模型和地热模型等。

（3）数值模拟方法：数值模拟方法是一种计算机仿真的方法，通过将地球物理场的物理过程离散为差分方程，然后通过计算机进行数值求解，得到地球物理场的分布和变化。

数值模拟方法具有较高的计算精度和可视化展示效果。

常用的数值模拟方法有有限差分方法、有限元方法和边界元方法等。

2.计算建模方法计算建模方法是指通过计算机对地球物理场进行建模和计算的方法。

计算建模方法以计算机编程和数据处理为基础，通过编写代码和使用专业软件进行模拟和计算。

（1）地球物理场数据处理：地球物理场的建模过程中，需要对实测数据进行处理和分析。

地球物理场数据处理方法包括实时观测数据处理、数据滤波和数据外推等。

（2）地球物理场计算方法：地球物理场的建模过程中，需要进行大量的计算工作。

地球物理场计算方法包括数据插值、拟合和反演等。

3.应用（1）地质勘探：通过对地球物理场进行建模，可以对地下矿产资源进行勘探和评估。

常用的地球物理场建模方法包括重力异常建模、磁异常建模和电磁场建模等。
