太阳能集热器面积计算说明太阳能集热器是一种利用太阳能将阳光转化为热能的设备。
太阳能集热器通常由集热器板和液体媒介组成。
集热器板由吸热性能良好的材料制成，可以有效地吸收太阳光照射。
液体媒介通过管道运输热量，将集热器板吸收的热量传递给需要加热的目标物体。
1.目标物体的所需热量：首先需要确定所需加热的目标物体的热量需求。
例如，如果需要加热一个室外游泳池，需要计算游泳池的体积和所需的池水加热温度。
2.可利用太阳能的百分比：太阳能集热器并不是所有的太阳能都能转化为热能。
该装置的效率通常在50%到70%之间。
因此，需要确定可利用太阳能的百分比。
3.地理位置和日照时间：太阳能集热器的面积计算还要考虑地理位置和当地的日照时间。
不同地区的太阳辐射强度和日照时间不同，这将直接影响到所需的集热器面积。
4.集热器板的热效率：集热器板的热效率是指其吸收太阳光并将其转化为热能的能力。
集热器板的热效率通常在60%到80%之间，因此需要了解所使用的集热器板的热效率。
根据以上几个关键因素，可以使用以下公式计算太阳能集热器的面积：A=Q/(η×I×t)其中A表示所需的集热器面积（单位：平方米）Q表示目标物体所需的热量（单位：焦耳）η表示太阳能的利用效率（单位：百分比）I表示地区的太阳辐射强度（单位：瓦/平方米）t表示所需的加热时间（单位：秒）首先，需要计算所需的热量：然后，代入公式计算集热器的面积：因此，对于这个具体的游泳池加热需求，所需的太阳能集热器面积约为2.898平方米。
需要注意的是，这只是一个简单的示例，实际的面积计算可能涉及到更多的因素，如集热器板的材料和设计、管道输送的热量损失、系统的热效率等。
集热器面积的选型计算长沙XXX 地产有限公司——XXX 一期项目：地理位置：纬度28°14′，经度113°06′，当地纬度倾角平面年平均日辐照量11061KJ/（㎡·d ）。
根据该建筑特点，使用间接式系统；按每日45℃总用水量1800㎏计，计算太阳能热水系统集热器面积及板式换热器面积：（1）直接系统集热器总面积可按下式计算)1()(L cd f i end w w c J f t t C Q A ηη--=………………………………（公式1） 式中： c A — 直接系统集热器总面积，㎡；w Q — 日均用水量，㎏，取1800㎏；w C — 水的定压比热容，KJ/㎏·℃，取4.187KJ/㎏·℃； end t — 储水箱内水的终止温度（用水温度），℃，取45℃； i t — 水的初始温度，℃，取15℃；f J — 当地集热器采光面上的年日均辐照量KJ/㎡，长沙取11061KJ/㎡；f — 太阳能保证率，%；根据系统使用期内的太阳辐照、系统经济性及用户要求等因素综合考虑后确定，宜为30%~80%，长沙取50%；cd η — 集热器的年平均集热效率；根据经验值宜为0.25~0.55，具体根据产品的实际测试结果而定，取0.55；L η — 贮水箱和管路的热损失率；根据经验为0.10~0.20，取0.20；经计算得：c A =23.23㎡。
（2）间接系统集热器总面积可按下式计算)1(hxhx C L R C IN A U A U F A A +=……………………………（公式2）式中：IN A — 间接系统集热器总面积，㎡；L R U F — 集热器总热损失系数，W/（㎡·℃）；对平板型太阳能集热器，宜取4~6 W/（㎡·℃），取4.2 W/（㎡·℃）；hx U — 换热器传热系数，W/（㎡·℃），取2500W/（㎡·℃）； hx A — 换热器换热面积，㎡；公式3计算得：1.404㎡，实际取1.5㎡，型号：BR01；c A — 直接系统集热器总面积，㎡；公式1计算得：23.23㎡。
集热器的轮廓采光面积（总面积）、采光面积、吸热体面积计算方法1.APERTURE AREA采光面积。
非会聚太阳辐射进入集热器的最大投影面积。
不包括那些太阳辐射从垂直于采光面方向入射时太阳辐射被遮挡的透明部分。
这个国外比较流行的计算方法。
当你使用F-Chart、Trnsys、polysun、RETScreen International、des或其他类似的软件进行系统设计时，采光面积和基于采光面积的集热效率是必须知道的。
计算标准：（1）无反射板的平板集热器Aa＝L2×W2（2）无反射板的真空管集热器Aa＝L2×d×NAa 采光面积L2 真空管未被遮挡的平行和透明部分的长度d 罩玻璃管内径（外径减去两边的厚度）N 真空管数量η0,a就是这么来的。
一根58管，EN标准0.093平方米；GB标准0.133平方米（现在已经和欧盟接轨，改为下面计算标准）管子采光面的长度(1.72m--1.71m)×罩玻璃管内径(58管取0.0544m，47管取0.0434m)。
如：58/1800管：1.71m×0.0544=0.9302 m247/1500管：1.41m×0.0434=0.612 m2（3）有反射板的平板集热器 Aa＝L2×W2Aa 采光面积I 反射器L2 见图W2 外露反射器宽度（4）有反射板的真空管集热器Aa＝L2×W2Aa 采光面积L2 外露反射器长度W2 外露反射器宽度同义词 透光面积2.GROSS AREA 总面积集热器的总面积也叫轮廓采光面积（total area），是整个集热器的最大投影面积，不包括那些固定和连接传热工质管道的组成部分（集热器采光平面上包括外壳边框在内接收太阳辐射的最大投影面积）。
A G＝L1×W1A G 集热器的总面积（）L1 最大长度（不包括固定支架和连接管道）W1 最大宽度（不包括固定支架和连接管道）。
集中供热供暖面积计算公式随着社会的发展和人们生活水平的提高，供热供暖已经成为城市居民生活中不可或缺的一个重要部分。
而对于供热供暖系统的设计和运行来说，准确计算供暖面积是非常重要的一步。
本文将介绍集中供热供暖面积的计算公式及其相关内容。
一、集中供热供暖面积的定义。
集中供热供暖面积，指的是一个供热供暖系统所能覆盖的建筑物总面积。
在设计供热供暖系统时，需要准确地计算出所需供暖的面积，以便确定供暖设备的规模和热源的选型，从而保证系统的正常运行和供热效果。
二、集中供热供暖面积的计算公式。
在实际工程中，通常采用以下公式来计算集中供热供暖面积：供暖面积 = 建筑物的采暖面积 + 采暖面积的增减面积。
其中，建筑物的采暖面积指的是建筑物内需要供热供暖的实际面积，包括房间、走廊、楼梯间等。
而采暖面积的增减面积则指的是一些特殊情况下需要增减的面积，比如南北朝向的房间、采光面积较大的房间等。
三、集中供热供暖面积的计算方法。
1. 建筑物的采暖面积计算。
建筑物的采暖面积通常可以通过建筑面积乘以采暖系数来计算。
建筑面积是指建筑物的总面积，采暖系数则是根据建筑物的结构、保温性能、朝向等因素来确定的一个系数。
2. 采暖面积的增减面积计算。
采暖面积的增减面积需要根据实际情况来确定。
一般来说，南北朝向的房间采暖面积可以适当减少，而采光面积较大的房间则需要适当增加采暖面积。
四、集中供热供暖面积计算的注意事项。
1. 考虑建筑物的朝向和采光情况。
建筑物的朝向和采光情况对采暖面积有很大的影响，需要在计算过程中进行合理的考虑和调整。
2. 考虑建筑物的保温性能。
建筑物的保温性能也是影响采暖面积的重要因素，保温性能好的建筑物可以适当减少采暖面积，而保温性能差的建筑物则需要适当增加采暖面积。
3. 考虑建筑物的使用情况。
建筑物的使用情况也会对采暖面积产生影响，比如商业建筑和住宅建筑的采暖面积计算方法是不同的，需要根据实际情况进行调整。
五、结语。
集中供热供暖面积的计算是供热供暖系统设计中的一项重要工作，准确的计算可以保证系统的正常运行和供热效果。
太阳能集热器面积计算公式
首先，我们需要了解太阳能辐射强度。
太阳辐射能够到达地球大气层，其中的一部分被大气散射和吸收，只有部分能够到达地面。
这个能够到达
地面的辐射称为水平面太阳辐射强度。
水平面太阳辐射强度的单位为千瓦
时/平方米/天，通常根据所在地的气候条件和地理位置来确定。
其次，我们需要考虑使用需求。
太阳能集热器的使用需求包括所需加
热水或空气的温度和使用时间段。
加热水或空气的温度差越大，所需面积
越大；使用时间段越长，所需面积越小。
最后，我们还需要考虑太阳能集热器的集热效率。
集热器的集热效率
是指太阳能辐射进入集热器后被吸收的比例。
太阳能集热器的集热效率受
到多种因素的影响，例如集热器的材料、结构、保温等。
下面是一个简单的太阳能集热器面积计算公式的示例：
其中，每日所需热能的单位为千瓦时/天，太阳辐射强度的单位为千
瓦时/平方米/天，使用时间的单位为小时/天，集热效率为百分比。
需要注意的是，这只是一个基础的计算公式，实际的计算还需要考虑
更多的因素，例如太阳能集热器的形状和布局、设备的选型和布置等。
此外，太阳能集热器的面积通常要留有一定的富余，以应对天气变化和使用
需求的不确定性。
总之，太阳能集热器的面积计算需要综合考虑太阳能辐射强度、使用
需求和集热效率等因素。
只有通过详细的分析和计算，才能确定合适的太
阳能集热器面积，以满足实际的使用需求。
换热器换热面积选型计算方法换热器是广泛应用于化工、石油、电力、制药等领域的一种热交换设备。
换热器的性能与换热面积密切相关，正确选择和计算换热器的换热面积是确保其正常运行和高效工作的重要步骤。
换热器的换热面积选型计算方法包括以下几个步骤：1.确定热负荷：首先需要确定需要换热的流体（冷介质和热介质）的热负荷，即需要传递的热量。
热负荷的计算通常通过流体质量流量、温度差以及流体的物性参数来进行。
2.确定换热方式：根据实际情况选择合适的换热方式，常见的换热方式有对流换热、辐射换热和传导换热。
3.确定传热系数：传热系数是换热器换热性能的关键参数，它取决于流体的性质、流态、管道的形状结构等因素。
根据实际情况，可以通过测量、实验或者查阅相关资料来确定传热系数。
4.确定温度差：换热器的效率与流体的温度差密切相关，确定温度差可以根据实际情况估算或者通过测量得到。
5.确定换热面积：根据换热原理和所选换热器的类型，可以利用经验公式、换热器设计手册或者数值模拟等方法来计算换热面积。
根据不同的换热器类型，具体的计算方法会有所差异。
下面以常见的壳管换热器为例，介绍其换热面积选型计算方法。
壳管换热器换热面积计算方法：1.根据热负荷确定总传热系数U，U的计算公式为：U = 1 / (1/Uc + 1/Uh + Σ((1/(hdo*do)) + (ln(do/di)/2πλm) + (to - ti)/(2πλm*do)))其中，Uc为壳程流体的对流传热系数，Uh为管程流体的对流传热系数，hdo为壳程流体在管束上的对流传热系数，do为管束的外径，di为管束的内径，λm为管束的平均导热系数，to是壳程流体的出口温度，ti 是管程流体的进口温度。
2.根据总传热系数U和温度差ΔT计算估算换热面积A，A的计算公式为：A=Q/(U*ΔT)其中，Q为热负荷，ΔT为温度差。
3.根据设计要求和实际情况，考虑到换热器的排污、防腐等问题，适量增加换热面积，得到最终的换热面积选型。
太阳能集热器⾯积计算说明太阳能集热器⾯积计算1、前⾔2005年笔者参与了由厦门市建设与管理局组织的《厦门市太阳能热利⽤与建筑⼀体化实施可⾏性报告》的课题研究，经过近⼀年的努⼒，调研、学习总结太阳能热⽔系统运⽤较好的云南、⼭东省份的⼯程经验，针对厦门太阳能资源及⽓候条件的实际情况，提出了在厦门地区太阳能热利⽤与建筑⼀体化的可⾏实施⽅案，课题针对不同的建筑形式提出了在厦门市太阳能利⽤推荐⽅案，对今后厦门市实施太阳能热利⽤与建筑⼀体化具有科学、实际的指导意义。
近⼏年笔者多次参与厦门市太阳能试点⼯程的设计及专家论证会，并对⼯程进⾏跟踪调研，积累了⼀些经验。
下⾯笔者就太阳能在民⽤建筑应⽤技术⽅⾯的设计要点进⾏阐述，供同⾏参考。
中华太阳能２、我国⽬前太阳能热⽔系统应⽤技术现状太阳能作为⼀种可持续使⽤的绿⾊能源，在我国已⼴泛开发使⽤，建设部根据国家可持续发展规律战略要求，已在民⽤建筑中积极推⼴使⽤太阳能热⽔器，并在全国范围内推⼴实施"阳光计划"。
近年来，我国太阳能利⽤虽然取得了很好的节能效益，但在民⽤建筑中太阳能利⽤往往⾃成系统，作为建筑的后置设备安装和使⽤，即使是新建筑，也是简单的安装在屋⾯上。
因为早期没有可执⾏的相关国家规范，太阳能热⽔器在建筑上布置极为随意，未预留管井，⽆位置随意占⽤烟道，集热器、热⽔箱的承载、防风、避雷等安全措施不健全，给城市景观、建筑的安全带来及不利的影响。
笔者在参观昆明太阳能利⽤情况时，看到许多类似的情况，已⼤⼤影响了市容市貌和建筑安全，致使国内有些城市禁⽌在建筑上安装太阳能热⽔器，并要求拆除已安装的太阳能热⽔器，这些都将制约太阳能热⽔系统在建筑中的利⽤。
为使太阳能热⽔系统安全可靠、性能稳定，与建筑和周边环境协调统⼀，并规范太阳能热⽔系统的设计、安装和验收，推动太阳能热⽔系统在建筑中的利⽤，近年来国家先后出台了⼀系列相关规范和国标图集，有GB/T18713-2002《太阳能热⽔系统设计、安装及⼯程验收技术规范》、GB50364-2005《民⽤建筑太阳能热⽔系统应⽤技术规范》、GB/T20095-2006《太阳热⽔系统性能评定规范》、国标图集06J908-6《太阳能热⽔器选⽤与安装》06SS128《太阳能集中热⽔系统选⽤与安装》….及省标J10807-2006《居住建筑与太阳能热⽔系统⼀体化设计、安装及验收规程》（以下简称省标J10807-20 06），以上标准都各具特⾊，特别是国标GB50364-2005是我国第⼀项有关太阳能热⽔系统在建筑中应⽤的国家标准，为我国太阳能热⽔系统在建筑中推⼴应⽤提供了技术依据。

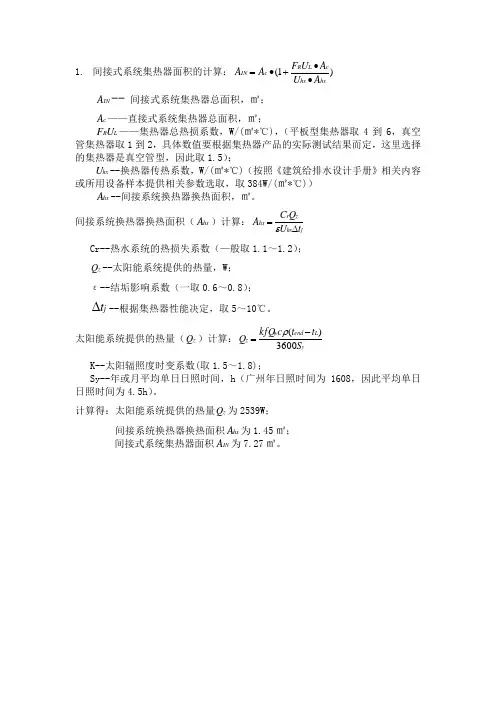

1. 间接式系统集热器面积的计算：)1(hx
hx c L R c IN A U A U F A A ∙∙+∙= IN A -- 间接式系统集热器总面积，㎡；
c A ——直接式系统集热器总面积，㎡；
L R U F ——集热器总热损系数，W/(㎡*℃)，（平板型集热器取4到6，真空管集热器取1到2，具体数值要根据集热器产品的实际测试结果而定，这里选择的集热器是真空管型，因此取1.5）；
hx U --换热器传热系数，W/(㎡*℃)（按照《建筑给排水设计手册》相关内容或所用设备样本提供相关参数选取，取384W/(㎡*℃)）
hx A --间接系统换热器换热面积，㎡。
间接系统换热器换热面积（hx A ）计算：j
hx z r hx t U Q C A ∆=ε Cr--热水系统的热损失系数（—般取1.1～1.2）；
z Q --太阳能系统提供的热量，W ；
ε--结垢影响系数（一取0.6～0.8）；
j t ∆--根据集热器性能决定，取5～10℃。
太阳能系统提供的热量（z Q ）计算：y
L end w z S t t c kfQ Q 3600)(-=ρ K--太阳辐照度时变系数(取1.5～1.8)；
Sy--年或月平均单日日照时间，h （广州年日照时间为1608，因此平均单日日照时间为4.5h ）。
计算得：太阳能系统提供的热量z Q 为2539W ；
间接系统换热器换热面积hx A 为1.45㎡；
间接式系统集热器面积IN A 为7.27㎡。

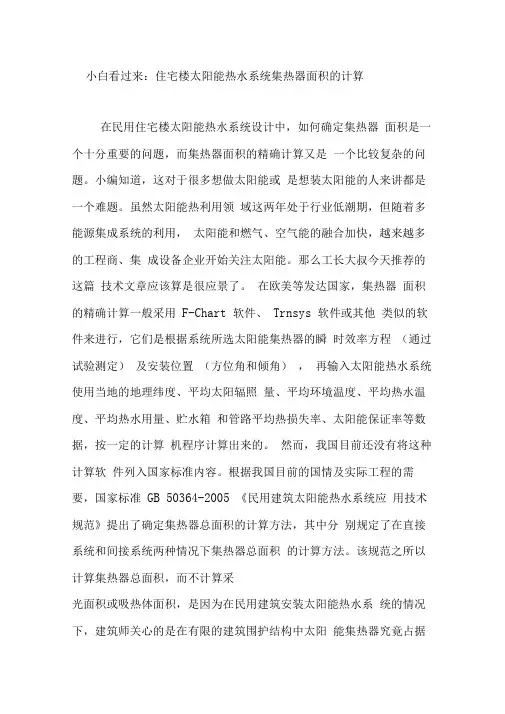

小白看过来：住宅楼太阳能热水系统集热器面积的计算在民用住宅楼太阳能热水系统设计中，如何确定集热器面积是一个十分重要的问题，而集热器面积的精确计算又是一个比较复杂的问题。
小编知道，这对于很多想做太阳能或是想装太阳能的人来讲都是一个难题。
虽然太阳能热利用领域这两年处于行业低潮期，但随着多能源集成系统的利用，太阳能和燃气、空气能的融合加快，越来越多的工程商、集成设备企业开始关注太阳能。
那么工长大叔今天推荐的这篇技术文章应该算是很应景了。
在欧美等发达国家，集热器面积的精确计算一般采用F-Chart 软件、Trnsys 软件或其他类似的软件来进行，它们是根据系统所选太阳能集热器的瞬时效率方程（通过试验测定）及安装位置（方位角和倾角），再输入太阳能热水系统使用当地的地理纬度、平均太阳辐照量、平均环境温度、平均热水温度、平均热水用量、贮水箱和管路平均热损失率、太阳能保证率等数据，按一定的计算机程序计算出来的。
然而，我国目前还没有将这种计算软件列入国家标准内容。
根据我国目前的国情及实际工程的需要，国家标准GB 50364-2005 《民用建筑太阳能热水系统应用技术规范》提出了确定集热器总面积的计算方法，其中分别规定了在直接系统和间接系统两种情况下集热器总面积的计算方法。
该规范之所以计算集热器总面积，而不计算采光面积或吸热体面积，是因为在民用建筑安装太阳能热水系统的情况下，建筑师关心的是在有限的建筑围护结构中太阳能集热器究竟占据多大的空间。
直接系统的集热器面积直接系统集热器总面积可根据用户的每日用水量和用水温度确定，按下式计算：（5-1 ）式中，AG ——直接系统集热器总面积，m2 ；Qw ——日均用水量，kg；Cw ——水的定压比热容，kJ /（kg ・C；end ――贮水箱内水的设计温度，C；ti ――水的初始温度，C；JT ――当地集热器采光面上的年平均日太阳辐照量，kJ/m2 ；f ――太阳能保证率，% ；根据系统使用期内的太阳辐照、系统经济性及用户要求等因素综合考虑后确定，宜为30%〜80% ; n cd —集热器的年平均效率，% ;根据经验取值宜为0.25〜0.50 ,具体取值应根据集热器产品的实际测试结果而定；n L ―― 贮水箱和管路的热损失率，%；根据经验取值宜为0.20〜0.30 对如何选取式（5-1 ）中几个参数的具体数值，进一步讨论如下：（1）年平均日太阳辐照量JT 年平均日太阳辐照量JT 可以从表5-2 全国城市的年平均气象参数中查出（本表仅列出部分城市，如需了解更多城市情况，请查阅其它相关资料）。
太阳能热水系统换热器面积计算一、换热器换热面积F 的计算:jr t Δε×××=K Q C F Z式中：F ——换热面积（㎡)；Z Q --集热系统换热量（W ）;K -—传热系数，根据换热器厂家技术参数确定ε-—结垢影响系数，0.6～0.8，r C --集热系统热损失系数，1。
1~1.2,j t ∆——计算温度差，宜取5~10℃，集热性能好,温差取高值,否则取低值。
假设，集热系统换热量为50757。
14 W ，传热系数为5000,结垢影响系数取0.7，集热系统热损失系数取1.2，计算温度差取8℃,经计算换热面积2.175㎡。
二、推荐换热器换热面积集热系统换热量Z Q 的计算YL Z S C Q ⨯⨯⨯⨯⨯⨯⨯=36001000t -t ρq f k e r rd t ）（式中：Z Q ——集热系统换热量(W)；t k -—太阳辐照度时变系数,一般取1.5~1。
8，取高限对太阳能利用率有利；f -—太阳能保证率，按照太阳能实际保证率计算；rd q ——日均用水量，kg ；C ——工质的定压比热容,4.18KJ/（㎏·℃)；r ρ——工质密度1（kg/L ）； e t ——贮水箱内水的设计温度，℃；L t -— 水的初始温度，℃；Y S ——年平均日日照小时数，h.假设，太阳辐照度时变系数取1.7，太阳能保证率取60%，日均用水量为10吨,工质的定压比热容为4.18KJ/(㎏·℃），工质（水）密度为1（kg/L ），贮水箱内水的设计温度为45℃，水的初始温度为15℃,年平均日日照小时数为7h/d 的条件下，经计算集热系统换热量Z Q =50757。
14 W 。
不同面积的参数取值及换热量:。
太阳能集热器面积计算太阳能集热器是一种利用太阳能进行能源加热的装置，通常用于供暖、热水、烘干等领域。
计算太阳能集热器的面积需要考虑多个因素，包括太阳能的辐射强度、集热器的效率、使用的能源需求等。
下面将详细介绍太阳能集热器面积计算的方法。
首先，我们需要了解太阳能的辐射强度。
太阳能的辐射强度受到地理位置、季节和天气条件的影响。
太阳能在地球上的辐射强度通常被表示为单位面积上的太阳能瓦特，单位为W/m2、根据地理位置和季节，我们可以查阅气象数据或太阳能地图来获取当地的太阳能辐射强度。
其次，我们需要知道太阳能集热器的效率。
太阳能集热器的效率指的是能量转换效率，即太阳能辐射到达集热器后转换为热能的比例。
太阳能集热器的效率通常在50%至70%之间，但具体数值会受到集热器的类型、设计和制造质量等因素的影响。
此外，太阳能集热器的效率也会随着时间的推移而下降，需要定期维护和清洁。
最后，我们需要考虑使用该太阳能集热器的能源需求。
不同的应用需要不同的能源供应，例如供暖、热水、烘干等。
根据所需能源的热量值，我们可以计算所需的太阳能辐射量以及相应的太阳能集热器面积。
A=Q/(I*η)其中，A表示太阳能集热器的面积，Q表示能源需求的热量（单位为焦耳），I表示太阳能辐射强度（单位为W/m2），η表示太阳能集热器的效率。
让我们通过一个例子来说明太阳能集热器面积计算的过程。
假设我们需要一个太阳能集热器来供暖一栋住宅，能源需求的热量为10,000焦耳。
假设当地的太阳能辐射强度为500W/m2，太阳能集热器的效率为60%。
根据上述公式，我们可以计算太阳能集热器的面积：A=10,000/(500*0.6)=33.33m2因此，我们需要一个面积为33.33平方米的太阳能集热器来满足这个能源需求。
需要注意的是，太阳能集热器的面积计算只是一个简化的模型，实际情况可能会受到许多其他因素的影响，例如安装角度、太阳能集热器的布局和阵列等。
因此，在实际应用中，最好进行详细的工程设计和计算，以确保太阳能集热器的性能和效率。
1.1热水设计参数
依据《建筑给水排水设计规范》GB50015-2003（2009年版）热水用水定额表，每人每次最高日用水定额120~160L（60℃），使用时间24小时。
按120L计算，120L *320=38400L。
1.2确定太阳集热器面积
q=120L/d
r
m=320
t=10℃
1
J=15812
L
f =50%
i η=50%
1η=20%
将数据代入公式，计算得
jz A =635.5㎡
L R U F =21.6（集热器采用平板集热器） K =6000
jr F =35
将数据代入公式，计算得jj A =677㎡
平板集热器屋面实际可装182组，每组2㎡，共计364㎡；尺寸为2米*1米。
板式换热器面积35㎡；
间接供水系统储热水箱容积：364*50L=18200L ，储热水箱尺寸为：2米*5米*2米（h ），材质：内胆采用304不锈钢，厚度2mm ，保温采用50mm 厚聚氨酯，外壳采用0.5mm 厚彩钢板。
补液箱：2米*1米*2米（h ）；材质：内胆采用304不锈钢，厚度2mm 。
太阳能循环泵：MVI 3202（采用变频控制）
流量：Q=364㎡*0.02L/（㎡.s ）*3600s=26.2m3/h
扬程：H=25m
功率：P=4kW
太阳能换热循环泵：MVI 1602
流量：Q=20m3/h
扬程：H=15m
功率：P=2.2kW
太阳能补液泵：MVI 408（变频定压补水）
流量：Q=4m3/h
扬程：H=75m
功率：P=2.2kW。
太阳能跨季节蓄热系统集热器面积计算方法、地埋管换热器的热导率估算、工程质量检查验收记录表(一)太阳能跨季节蓄热系统是一种能量储存技术，可以在夏季强烈光照的时候将太阳能转化为热能储存在介质中，然后在冬季需要供暖的时候将其释放为热能。
其中，太阳能集热器和地埋管换热器是该系统的重要组成部分。
下面分别介绍一下太阳能集热器面积计算方法、地埋管换热器热导率估算方法，以及工程质量检查验收记录表的内容。
一、太阳能集热器面积计算方法太阳能集热器面积的大小直接影响到整个系统的供热效果。
一般来说，太阳能集热器的面积应该满足以下公式：Q=Ar*F*τ*(T1-T2)其中，Q为每天所需的热量（kJ），Ar为集热器的面积（m²），F为集热器的热损失系数，τ为集热器的光伏转换效率，T1为集热器内部的温度，T2为集热器外部的温度。
如果我们已知Q、F、τ、T1和T2的值，那么就可以通过这个公式来计算出所需的太阳能集热器面积Ar了。
二、地埋管换热器热导率估算方法地埋管换热器是太阳能跨季节蓄热系统的另一项重要组成部分。
它可以通过将水流经地下管道进行冷却或加热的方式，实现加热、制冷等功能。
为了计算地埋管换热器的热导率，我们可以采用以下公式：U=k*[2*ln(D/d)/l](W/m²K)其中，U为热导率（W/m²K），k为地壳热导率（W/mK），D为地下管道的外径（m），d为地下管道的内径（m），l为地下管道的长度（m）。
这个公式可以用来估算地埋管换热器的热导率，以便更好地设计整个系统。
三、工程质量检查验收记录表工程质量检查验收记录表是太阳能跨季节蓄热系统的重要文件之一。
它主要包括以下内容：1、系统的设计方案和技术文件；2、系统的施工方案及其现场验收记录；3、系统的设备、材料的验收记录；4、系统施工中的质量检验记录；5、试验数据及相关分析报告。
以上内容都是重要的质量管理环节，需要严格按照标准来操作和记录，以提高系统的可靠性和安全性。
集热器采光面积计算计算依据：依据GB-18713-2002标准的附录A[系统集热面积的确定]中的计算公式及江苏省建筑太阳能热水系统设计、安装与验收规范相关规定确定太阳能热水系统集热面积。
集热器采光面积根据下式计算：A C =QWCW（tcnd- ti）ƒJTηcd（1-ηL）式中：AC——集热器采光面积，㎡；QW——日均用水量，kg；（20000分别带入公式）CW——水的定压比热容，kJ/（kg·℃）；（4.187带入公式）tcnd——储水箱内水的终止温度，℃；（55带入公式）t——水的初始温度，℃；（15带入公式）JT——当地年平均日太阳辐照量，kJ/㎡；（13115，带入公式）ƒ——太阳能保证率，无量纲；（0.5带入公式）ηcd——集热器全日集热效率，无量纲；（0.55带入公式）ηL——管路及储水箱热损失率，无量纲；（0.2带入公式）则可计算得出该工程1吨集热器采光面积配置：Ac≈17㎡。
2.2、集热器选择本工程选用M-H/47/1800/50-7.5型横插式集热器，集热器包含全玻璃真空集热管、集热联箱、尾座等组成。
集热管采用50支QB-CU-Cr/Ni-N/AL-47-1800-1高能效全玻璃真空集热管，管间距为75mm，集热联箱采用单面孔型，其外形尺寸为3700×2000㎜，该集热器的采光面积ACd约为7.0㎡。
具体尺寸详见下图。
综合上述计算，需配置M-H/47/1800/50-7.5型横插式集热器,本工程配置该种集热器84组，采光面积588㎡。
太阳能热水系统集热器面积计算屋面实际安装太阳能集热器面积如下：）（）（L T J C Q A ηη--=1f t t cd i end w w c式中 c A ——直接系统集热器面积，㎡；w Q ——日均用水量Kg ，取80Kg ；w C ——水的定压比热容，4.1868kJ/（kg·℃）； end t ——储水箱内水的终止温度，取50℃；i t ——水的初始温度，取10℃；f ——太阳能保证率，取0.8；T J ——当地倾斜角表面全年日平均太阳辐照量，单位KJ/m 2，乌市纬度43°47′，取全年日平均太阳辐照量为15.276MJ/m 2；cd η——集热器的年平均集热效率，根据海尔公司实验数据夏季取值为0.5； L η——贮水箱和管路的热损失率，无量纲，国际经验值取0.2~0.25，海尔公司此处取值为0.2；=-⨯⨯⨯-⨯⨯=--=）（）（）（）（2.015.0152760.810501868.4801f t t cd i end w w c L T J C Q A ηη 0.75 m 2 经计算需要集热器面积为1.75㎡，我们选择1.8㎡的平板集热器。
A ——月日照小时数，单位h ，A 的平均值为221.8h ；B ——水平面月平均日太阳总辐射量，单位MJ/m 2，B 的平均值为13.869 MJ/m 2；C ——倾斜表面月平均日太阳总辐射量，单位MJ/m 2，C 的平均值为15.276 MJ/m 2。
B 、C 数据可通过RETScreen 软件计算得到。
新疆新海鑫电器工程有限公司——（海尔） 72°——太阳倾角（冬季）水箱式阳光壁挂太阳能热水器（集热+储水一体化，闷晒）。

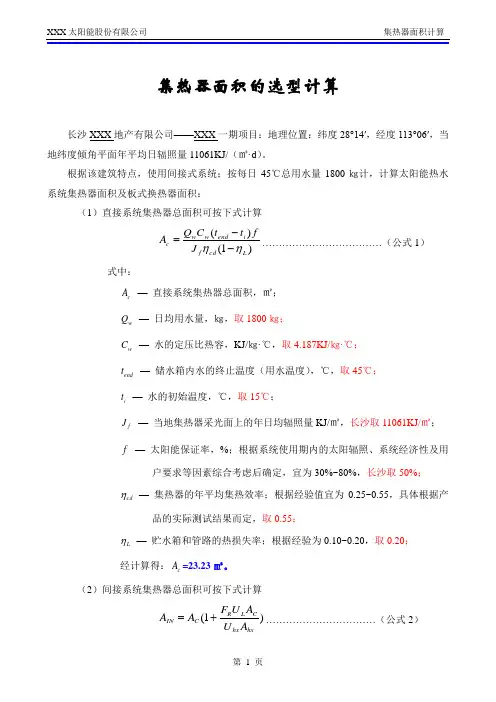

集热器面积的选型计算
长沙XXX 地产有限公司——XXX 一期项目：地理位置：纬度28°14′，经度113°06′，当地纬度倾角平面年平均日辐照量11061KJ/（㎡·d ）。
根据该建筑特点，使用间接式系统；按每日45℃总用水量1800㎏计，计算太阳能热水系统集热器面积及板式换热器面积：
（1）直接系统集热器总面积可按下式计算
)
1()(L cd f i end w w c J f t t C Q A ηη--=
………………………………（公式1） 式中： c A — 直接系统集热器总面积，㎡；
w Q — 日均用水量，㎏，取1800㎏；
w C — 水的定压比热容，KJ/㎏·℃，取4.187KJ/㎏·℃；
end t — 储水箱内水的终止温度（用水温度），℃，取45℃；
i t — 水的初始温度，℃，取15℃；
f J — 当地集热器采光面上的年日均辐照量KJ/㎡，长沙取11061KJ/㎡；
f — 太阳能保证率，%；根据系统使用期内的太阳辐照、系统经济性及用
户要求等因素综合考虑后确定，宜为30%~80%，长沙取50%；
cd η — 集热器的年平均集热效率；根据经验值宜为0.25~0.55，具体根据产
品的实际测试结果而定，取0.55；
L η — 贮水箱和管路的热损失率；根据经验为0.10~0.20，取0.20；
经计算得：c A =23.23㎡。
（2）间接系统集热器总面积可按下式计算
)1(hx
hx C L R C IN A U A U F A A +=……………………………（公式2）
式中：
IN A — 间接系统集热器总面积，㎡；
L R U F — 集热器总热损失系数，W/（㎡·℃）；对平板型太阳能集热器，宜
取4~6 W/（㎡·℃），取4.2 W/（㎡·℃）；
hx U — 换热器传热系数，W/（㎡·℃），取2500W/（㎡·℃）；
hx A — 换热器换热面积，㎡；公式3计算得：1.404㎡，实际取1.5㎡，型
号：BR01；
c A — 直接系统集热器总面积，㎡；公式1计算得：23.23㎡。
经计算得：IN A =23.83㎡，实际安装面积为24㎡。
（3）公式2中，换热器换热面积换hx A 下式计算
j
hx z r hx t U Q C A ∆=
ε………………………………………（公式3） 式中： r C — 热水系统的热损系数，r C =1.1~1.2，取1.2；
z Q — 太阳能集热系统提供的热量，W ，公式4计算得：11700W ；
ε — 结垢影响系数，ε=0.6~0.8，取0.8；
hx U — 换热器传热系数，W/（㎡·℃），取2500W/（㎡·℃）；
j t ∆ — 一般可根据集热器的性能确定，可取5~10℃，取5℃；
经计算得：hx A =1.404㎡。
（4）公式3中，太阳能集热系统提供的热量z Q 可按下式计算
Y i Z S C Q ⨯⨯⨯⨯⨯⨯⨯=
36001000)t -t (ρq f k end r rd t …………（公式4） 式中：
t k — 太阳辐照度时变系数，一般取1.5~1.8，取高限对太阳能利用率有利，
取1.8；
f — 太阳能保证率，按照太阳能实际保证率计算，长沙取50%；
q—日均用水量，kg，取1800kg；
rd
C—工质的定压比热容，30%的水乙二醇水溶液取3.75KJ/（㎏·℃）；
—工质密度（kg/L），30%的水乙二醇水溶液取1.04；
r
t—储水箱内水的终止温度（用水温度），℃，取45℃；
end
t—水的初始温度，℃，取15℃；
i
S—年平均日日照小时数，h，长沙取4.5h；
Y
经计算得：
Q=11700W。
z
结论：
根据实际屋面安装情况和上文中公式计算结果，为贵方屋面安装1800L太阳能贮热水箱1个，安装平板太阳能集热器面积24㎡，太阳能间接循环换热的板式换热器面积为1.5㎡。
以上计算结果仅供参考！
