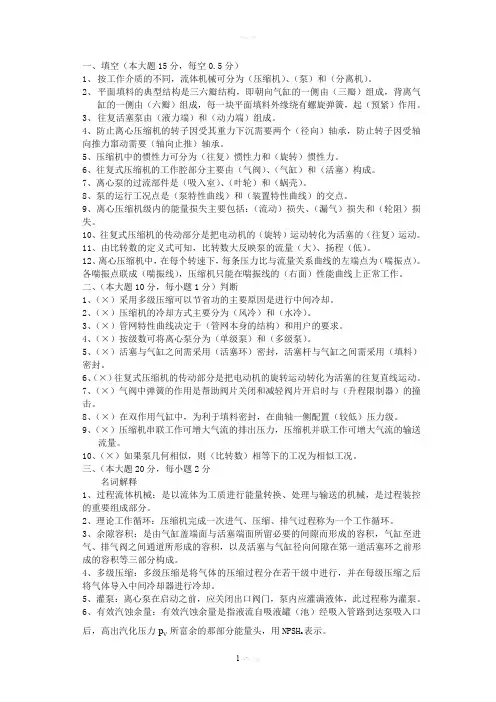

2012-2013 过程流体机械期末考试(A 带答案)

一、填空（本大题15分，每空0.5分）1、按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

2、平面填料的典型结构是三六瓣结构，即朝向气缸的一侧由（三瓣）组成，背离气缸的一侧由（六瓣）组成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。

3、往复活塞泵由（液力端）和（动力端）组成。

4、防止离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防止转子因受轴向推力窜动需要（轴向止推）轴承。

5、压缩机中的惯性力可分为（往复）惯性力和（旋转）惯性力。

6、往复式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。

7、离心泵的过流部件是（吸入室）、（叶轮）和（蜗壳）。

8、泵的运行工况点是（泵特性曲线）和（装置特性曲线）的交点。

9、离心压缩机级内的能量损失主要包括：（流动）损失、（漏气）损失和（轮阻）损失。

10、往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

11、由比转数的定义式可知，比转数大反映泵的流量（大）、扬程（低）。

12、离心压缩机中，在每个转速下，每条压力比与流量关系曲线的左端点为（喘振点）。

各喘振点联成（喘振线），压缩机只能在喘振线的（右面）性能曲线上正常工作。

二、（本大题10分，每小题1分）判断1、（×）采用多级压缩可以节省功的主要原因是进行中间冷却。

2、（×）压缩机的冷却方式主要分为（风冷）和（水冷）。

3、（×）管网特性曲线决定于（管网本身的结构）和用户的要求。

4、（×）按级数可将离心泵分为（单级泵）和（多级泵）。

5、（×）活塞与气缸之间需采用（活塞环）密封，活塞杆与气缸之间需采用（填料）密封。

6、（×）往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复直线运动。

7、（×）气阀中弹簧的作用是帮助阀片关闭和减轻阀片开启时与（升程限制器）的撞击。

8、（×）在双作用气缸中，为利于填料密封，在曲轴一侧配置（较低）压力级。

过程流体机械考试题过程流体机械考试题一、选择题1、下列哪个选项不是容积式泵的特点？（） A. 流量稳定 B. 压力变化小 C. 输送粘性介质 D. 出口压力受粘性影响大2、下列哪个部件不属于离心式压缩机？（） A. 转子 B. 蜗壳 C. 叶轮 D. 扩压器3、下列哪个选项不是往复式压缩机的特点？（） A. 流量均匀 B. 压力范围广 C. 适应性强 D. 噪声大4、下列哪个选项不是旋桨式泵的优点？（） A. 流量大 B. 压力稳定 C. 寿命长 D. 维修性好5、下列哪个选项不是容积式泵的优点？（） A. 流量稳定 B. 压力变化小 C. 不受粘度变化影响 D. 出口压力受粘性影响小二、简答题6、请简述离心式压缩机的叶轮类型及各自的特点。

61、请简述往复式压缩机的结构和工作原理。

611、请简述旋桨式泵的叶轮和导翼结构特点。

6111、请简述容积式泵的容积式工作原理。

61111、请简述容积式泵和往复式压缩机的区别和联系。

三、论述题11、请论述容积式泵和离心式泵的区别，包括结构、工作原理、性能和应用等方面。

111、请论述往复式压缩机在化工生产中的应用及作用，以及与离心式压缩机的比较。

1111、请论述旋桨式泵的应用范围及其优缺点。

11111、请论述容积式泵在化工生产中的应用及其优缺点。

四、分析题15、结合过程流体机械的相关知识，分析化工生产中流量波动的原因及其对生产的影响，并提出解决方案。

151、结合实际案例，分析容积式泵在化工生产中的选型依据和注意事项。

1511、结合实际案例，分析离心式压缩机在化工生产中的选型依据和注意事项。

15111、结合实际案例，分析往复式压缩机在化工生产中的选型依据和注意事项。

五、综合题19、请综合运用过程流体机械的相关知识，设计一套化工生产流体输送系统，并阐述其工作原理和优势。

该系统需满足以下要求：流量稳定、压力变化小、适应性强、维修性好、噪声小。

机械加工的自动化过程机械加工的自动化过程：变革的力量与未来的展望在当今的工业领域，机械加工的自动化过程已经成为提高生产效率、降低成本和保障产品质量的重要手段。

过程流体机械练习题答案一、选择题1. 过程流体机械中，离心泵的工作原理是什么？A. 利用离心力来输送流体B. 利用重力来输送流体C. 利用压力差来输送流体D. 利用电磁力来输送流体答案：A2. 以下哪种情况会导致离心泵的效率下降？A. 流体粘度增加B. 流体温度升高C. 泵的转速增加D. 泵的扬程增加答案：A3. 离心泵在启动前需要进行的操作是：A. 打开出口阀门B. 打开进口阀门C. 关闭出口阀门D. 打开所有阀门答案：B4. 以下哪个不是过程流体机械的类型？A. 离心泵B. 往复泵C. 齿轮泵D. 电磁泵答案：D5. 在离心泵的运行中，如果吸入管道漏气，会导致什么问题？A. 泵的流量增加B. 泵的扬程下降C. 泵的效率提高D. 泵的噪音增大答案：B二、填空题6. 过程流体机械中的_________泵适用于高粘度流体的输送。

答案：齿轮泵7. 离心泵的效率是指泵的有效功率与_________功率之比。

答案：输入8. 过程流体机械中，_________泵的工作原理是利用活塞的往复运动来输送流体。

答案：往复泵9. 在离心泵的运行中，如果泵的转速增加，其流量_________。

答案：增加10. 离心泵的扬程与泵的转速的平方成正比，因此泵的转速增加时，其扬程会_________。

答案：显著增加三、简答题11. 简述离心泵的启动和停止操作步骤。

答案：启动离心泵时，首先打开进口阀门，确保泵内充满液体，然后关闭出口阀门以减少启动负荷，接着启动泵，待泵正常运行后逐渐打开出口阀门。

停止离心泵时，应先关闭出口阀门，然后停止泵的运行，最后关闭进口阀门。

12. 离心泵在运行中出现振动的原因可能有哪些？答案：离心泵运行中出现振动的原因可能包括：泵的安装不稳固，泵与驱动设备的对中不良，叶轮不平衡，轴承磨损，吸入管道漏气，或者泵的转速过高等。

四、计算题13. 已知某离心泵的转速为3000转/分钟，叶轮直径为0.3米，求该泵的理论扬程。

过程流体机械试题及答案一、选择题1. 下列哪项不是过程流体机械的主要功能？A. 物料输送B. 能量转换C. 信息处理D. 化学反应答案：C2. 在泵的分类中，根据泵的工作原理，离心泵属于哪一类？A. 容积式泵B. 动力式泵C. 重力式泵D. 电磁式泵答案：B3. 以下哪个参数不是衡量压缩机性能的主要指标？A. 流量B. 扬程C. 效率D. 功率答案：B二、填空题4. 过程流体机械在化工生产中的作用包括_______、_______、_______等。

答案：物料输送；能量转换；化学反应5. 泵的有效功率与_______的平方成正比，与_______成正比。

答案：流量；扬程三、简答题6. 简述往复式压缩机与离心式压缩机的主要区别。

答案：往复式压缩机是通过活塞在气缸内往复运动来改变气体的体积，从而提高气体的压力，适用于小流量、高压力的场合。

而离心式压缩机则是利用旋转的叶轮对气体做功，通过离心力将气体推向外围提高气体压力，适用于大流量、低压力的场合。

四、计算题7. 某离心泵的流量为50 m³/h，扬程为20米，效率为80%，求该泵的轴功率。

答案：首先计算泵的有效功率，有效功率 = 流量× 扬程× 流体密度× 重力加速度× 效率。

假设流体密度为1000 kg/m³，重力加速度为9.81 m/s²，则有效功率= 50 × 10⁻³ × 20 × 1000 × 9.81 × 0.8 = 78420 W。

轴功率是泵实际所需的功率，等于有效功率除以效率，即轴功率 = 78420 W / 0.8 = 98025 W。

五、论述题8. 论述泵在化工生产中的重要性及其常见问题和解决方案。

答案：泵在化工生产中扮演着至关重要的角色，它们负责将原料、中间产品和最终产品从一个工艺单元输送到另一个工艺单元。

南京工业大学《过程流体机械》2010一2011学年第一学期期末考试试卷（A卷）班级姓名学号成绩一、选择题(每题1分，共10分)1.活塞式压缩机进气管内的压力称为吸气压力。

A.实际B.名义C.缸内D.开始2.对于理想气体而言，在压力比和膨胀指数一定时，压缩机气缸相对余隙容积越小，则容积系数。

A.越大B.越小C.不变D.不能确定3.下列泄漏会影响压缩机排气量。

A.末级缸排气阀B. 吸气缓冲罐C. 二级缸双作用活塞环D.一级吸气阀4.压缩机中单位时间内消耗于压缩气体的功称功率。

A.有效B.指示C.轴D.比5. 是组成离心压缩机的最基本单元。

A.级B.段C.缸D.列6.离心叶轮的结构形式可以按照叶片弯曲形式和叶片出白角来区分。

对后弯型叶轮而言，叶片弯曲方向与叶轮旋转方向相反，叶片出口角β2a 。

A. >90°B. <90°C. > 180°D. <180°7.在离心压缩机中，是能量转化与守恒的一种表达形式，它建立了机械能与气体压力、流速、和能量损失之间的相互关系，表明了流体与叶轮之间能量转换与静压能和动能转换的关系。

A.连续方程B.欧拉方程C.能量方程D.伯努利方程8.在离心压缩机运行工况调节,当流量偏离设计流量时,其叶轮进气冲角i=βu-βr≠0,当流量大于设计流量时，相对于进气冲角iA.>0B.< 0C. =0D.不能确定9.必需汽蚀余量与有关。

A.泵本身的结构B.吸液管路特性C.当地大气压力D.液体汽化压力10.两台性能相同的泵串联后。

A.总扬程等于单泵工作时的两倍B.总流量等于单泵工作时的流量C.总扬程小于单泵工作时的两倍D.总扬程大于单泵工作时的两倍二、填空题(每题2分，共20分)1.在往复式压缩机中，工作腔部分是直接处理气体的部分，包括、、等，构成进和出通道的封闭空间，活塞杆穿出工作腔端板的部分设有用以密封间隙。

2.往复式压缩机的排气量是指在所要求的排气压力下，压缩机最后一级单位时间排出的气体体积，折算到时的容积值。

山东科技大学《流体机械》试卷A班级________________ 姓名________________ 学号________________一、 填空（每空1分 共15分）1.离心泵叶轮根据叶片出口相对流动角β2的不同可分为三种不同形式，当β2<90 º时为 ，β2=90 º时为 ，β2>90º时为 ；对应于三种叶轮效率为 、 、 。

2前向式叶轮的叶片弯曲方向与叶轮旋转方向___________________。

3.叶轮是离心泵的能量转换元件，它的结构形式有_______、_______、_________三种。

4. 泵与风机中能量转换时的损失可分为______________、________________、_______________。

5.要保证泵不发生汽蚀，首先要正确地确定泵的_________________________。

6.泵串联运行时，所输送的流量均________________，而串联后的总场程为串联各泵所产生的扬程之和。

二、选择（ 每题2分 共20分）1．离心式泵的主要部件不包括（ ）A.叶轮B.汽缸C.机壳D.吸入室2.在理论能头2g w -w 2g u -u 2g v -v H 221212221222T ∞∞++∞∞=∞中，表示液体静能头的中（ ） A ．2g u -u 1222B ．2gv -v 1222∞∞ C ．2g w -w 2212∞∞D ．2g w -w 2gu -u 22121222∞∞+3．离心式叶轮有三种不同的形式，其叶轮形式取决于（ ）A ． 叶片入口安装角B ． 叶片出口安装角C ． 叶轮外径和宽度D ． 叶轮内径和宽度4．电厂中要求具有陡降型性能曲线的设备是（ ）A．给水泵B．送风机C．循环水泵D．凝结水泵5．下列各项中与有效汽蚀余量NPSHa值无关的是（）A．吸入管路参数B．管路中流量C．泵的结构D.泵入口压力6．两台风机并联运行的主要目的是（）A．增加流量B．增加扬程C．增加全压D．既增加扬程也增加全压7．为了保证串联运行时泵都工作在高效区，选择设备时，应使各泵在最佳工况点有相等或相近的（）A．扬程B．流量C．比转数D．功率8．目前电厂大型机组的离心式送、引风机常采用的调节方式是（）A．导流器调节B．进口端节流调节C．回流调节D．出口端节流调节9.某台水泵在转速不变时，当输送的水温度增加时，其轴功率( )A.增加B.降低C.不变D.先降低，后增加10.当流体以α1=90°的方向进入叶轮时，离心式泵的无限多叶片的理论扬程为( )Hug Tu ,∞=22υC. HwgTu,,∞∞=22υD.HwgTu,∞=22υ三、简答（每题5分共15分）1．泵与风机的效率是如何定义的？它有哪几种效率组成？2．降低泵必需汽蚀余量的措施有哪些？3. 泵与风机的工况调节的方法有很多种，以节流调节和变速调节为例分析其优缺点。

过程流体机械练习题答案过程流体机械练习题答案过程流体机械是工程领域中的一个重要分支，涉及到流体在各种工程设备和系统中的力学行为与能量转化。

学习过程流体机械需要掌握一定的理论知识和解题技巧。

下面将给出一些过程流体机械练习题的答案，希望对大家的学习有所帮助。

1. 问题：一个半径为0.2m的水泵叶轮以每分钟2000转速旋转，求叶轮周边的线速度。

答案：叶轮周边的线速度可以通过计算叶轮的周长乘以转速得到。

叶轮的周长为2πr，其中r为叶轮的半径。

所以线速度为2πr×n，其中n为转速。

代入数据计算可得线速度为2π×0.2×2000/60 ≈ 41.89 m/s。

2. 问题：一个水泵的进口直径为0.4m，出口直径为0.2m，水泵的进口速度为2m/s，求出口速度是多少？答案：根据连续性方程，流体的质量流率在不可压缩的情况下保持不变。

所以进口的质量流率等于出口的质量流率。

质量流率可以通过密度乘以流体速度和截面积得到。

所以进口的质量流率为ρ1×A1×v1，出口的质量流率为ρ2×A2×v2，其中ρ为流体的密度，A为截面积，v为速度。

由于质量流率相等，所以ρ1×A1×v1 = ρ2×A2×v2。

代入数据计算可得出口速度为(ρ1×A1×v1)/(ρ2×A2) = (2×π×(0.2/2)^2×2)/(π×(0.1/2)^2) ≈ 8 m/s。

3. 问题：一个水泵的扬程为20m，流量为0.1m3/s，求水泵的功率。

答案：水泵的功率可以通过流体的功率定理计算得到。

流体的功率等于流体的流量乘以流体的总压力。

所以功率为ρ×g×H×Q，其中ρ为流体的密度，g为重力加速度，H为扬程，Q为流量。

代入数据计算可得功率为1000×9.8×20×0.1 ≈ 1960 W。

过程流体机械题库一、选择题（单项选择)1．活塞压缩机的实际工作循环由______个过程组成。

A．四B．三C．二D．一2．活塞式压缩机进气管内的压力称为______吸气压力。

A．实际B．名义C．缸内D．开始3．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。

A．压力B．温度C．容积D．泄漏4．______是组成离心压缩机的基本单元。

A．级B．段C．缸D．列5．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角______。

A．>90°B．<90°C．>180°D．<180°6．离心泵内的流动损失包括摩擦阻力损失和损失。

A. 轮阻B．流量C．机械D．冲击7．改变泵出口调节阀的开度来调节流量属于。

A．改变管路特性曲线B．改变泵特性曲线C．A和B D．既不是A也不是B8．涡壳的作用是______。

A．收集液体，提高液体有效能头B．收集液体，将液体部分动能变为静压能C．收集液体，将液体均匀引出泵D．收集液体，将液体全部动能变为静压能9．活塞在气缸内往复运动，压缩气体，实现压缩机的工作原理，因此属于______ A．运动机构B．工作机构C．润滑系统D．冷却系统10．活塞式压缩机的理论工作循环由______个过程组成。

A．一B．二C．三D．四11．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。

A．气体流动B．热力C．冷却D．升温12．活塞压缩机排气管内的压力称为______排气压力。

A．名义B．实际C．开始D．缸内13．在极限压力比下，容积系数λV为______。

A．1 B．0 C．无穷大D．0.514．在活塞式压缩机中若各级压力比相等且吸入温度相同，则______最少。

A．排气量B．凝液C．总指示功D．泄漏量15．热力学上把______称为实际气体。

A．所有气体B．与理想气体状态方程偏差较大的气体C．含有水分的气体D．所有混合气体16．下列属于易损件的是。

第1章绪论一、填空1．按照国际公约的约定，社会经济过程中的全部产品通常分为三类，即（软硬件产品）、（流程性材料产品）和（服务型产品）。

2．过程流体机械是（产品生产）的能量提供者、（生产环节）的制作者和（物质流通）的输送者。

因此，它往往是一个工厂的心脏、动力和关键设备。

3．流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类。

4．按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

5．按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。

6．将机械能转变为（气体）的能量，用来给（气体）增压与输送的机械称为压缩机。

7．将机械能转变为（液体）的能量，用来给（液体）增压与输送的机械称为泵。

8．用机械能将（混合介质）分离开来的机械称为分离机。

第2章容积式压缩机一、填空题1．容积式压缩机按结构型式的不同分为（往复式）和（回转式）压缩机。

2．往复式压缩机由（工作腔）、（传动部分）、（机身部分）和（设备）四部分组成。

3．往复式压缩机的工作腔部分主要由（气缸）、（活塞）和（气阀）构成。

4．活塞通过（活塞杆）由传动部分驱动，活塞上设有（活塞环）以密封活塞与气缸的间隙。

5．（原料）用来密封活塞杆通过气缸的部位。

6．往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

7．往复式压缩机的传动部分一般由（曲柄）、（连杆）和（十字头）构成。

8．曲柄销与连杆（大头）相连，连杆（小头）通过十字头销与十字头相连，最后由十字头与（活塞杆）相连接。

9．规定气体对活塞作功其值为（正），活塞对气体作功其值为（负）。

10．影响压力系数的主要因素一是吸气阀处于关闭状态时的（弹簧力），另一个是进气管道中的（压力液动）。

11．温度系数的大小取决于进气过程中加给气体的热量，其值与（气体冷却）及该级的（压力比）有关。

12．如果气缸冷却良好，进气过程加入气体的热量（少），则温度系数取值（较高；传热温差大，造成实际气缸工作容积利用率（降低，温度系数取值（降低）。

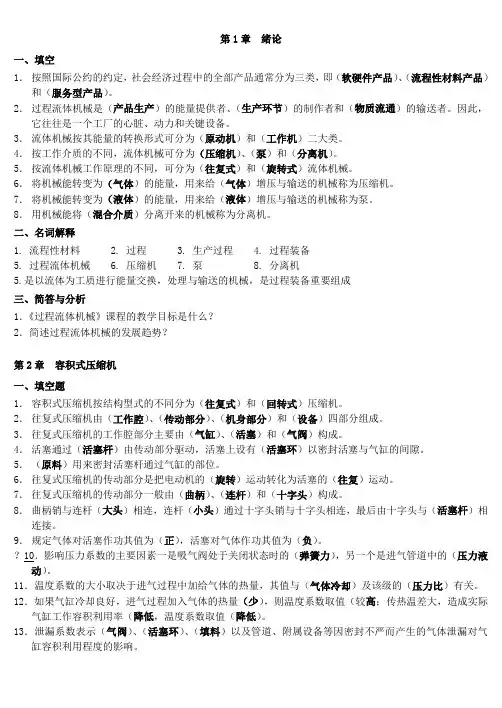

第1章绪论一、填空1．按照国际公约的约定，社会经济过程中的全部产品通常分为三类，即（软硬件产品）、（流程性材料产品）和（服务型产品）。

2．过程流体机械是（产品生产）的能量提供者、（生产环节）的制作者和（物质流通）的输送者。

因此，它往往是一个工厂的心脏、动力和关键设备。

3．流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类。

4．按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

5．按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。

6．将机械能转变为（气体）的能量，用来给（气体）增压与输送的机械称为压缩机。

7．将机械能转变为（液体）的能量，用来给（液体）增压与输送的机械称为泵。

8．用机械能将（混合介质）分离开来的机械称为分离机。

二、名词解释1. 流程性材料2. 过程3. 生产过程4. 过程装备5. 过程流体机械6. 压缩机7. 泵8. 分离机5.是以流体为工质进行能量交换，处理与输送的机械，是过程装备重要组成三、简答与分析1．《过程流体机械》课程的教学目标是什么？2．简述过程流体机械的发展趋势？第2章容积式压缩机一、填空题1．容积式压缩机按结构型式的不同分为（往复式）和（回转式）压缩机。

2．往复式压缩机由（工作腔）、（传动部分）、（机身部分）和（设备）四部分组成。

3．往复式压缩机的工作腔部分主要由（气缸）、（活塞）和（气阀）构成。

4．活塞通过（活塞杆）由传动部分驱动，活塞上设有（活塞环）以密封活塞与气缸的间隙。

5．（原料）用来密封活塞杆通过气缸的部位。

6．往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

7．往复式压缩机的传动部分一般由（曲柄）、（连杆）和（十字头）构成。

8．曲柄销与连杆（大头）相连，连杆（小头）通过十字头销与十字头相连，最后由十字头与（活塞杆）相连接。

9．规定气体对活塞作功其值为（正），活塞对气体作功其值为（负）。

？10．影响压力系数的主要因素一是吸气阀处于关闭状态时的（弹簧力），另一个是进气管道中的（压力液动）。
