过程流体机械简答 (spark)

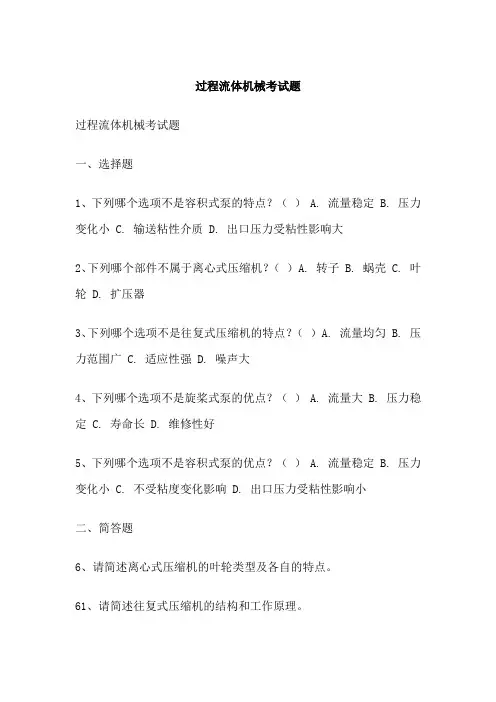

过程流体机械考试题过程流体机械考试题一、选择题1、下列哪个选项不是容积式泵的特点？（） A. 流量稳定 B. 压力变化小 C. 输送粘性介质 D. 出口压力受粘性影响大2、下列哪个部件不属于离心式压缩机？（） A. 转子 B. 蜗壳 C. 叶轮 D. 扩压器3、下列哪个选项不是往复式压缩机的特点？（） A. 流量均匀 B. 压力范围广 C. 适应性强 D. 噪声大4、下列哪个选项不是旋桨式泵的优点？（） A. 流量大 B. 压力稳定 C. 寿命长 D. 维修性好5、下列哪个选项不是容积式泵的优点？（） A. 流量稳定 B. 压力变化小 C. 不受粘度变化影响 D. 出口压力受粘性影响小二、简答题6、请简述离心式压缩机的叶轮类型及各自的特点。

61、请简述往复式压缩机的结构和工作原理。

611、请简述旋桨式泵的叶轮和导翼结构特点。

6111、请简述容积式泵的容积式工作原理。

61111、请简述容积式泵和往复式压缩机的区别和联系。

三、论述题11、请论述容积式泵和离心式泵的区别，包括结构、工作原理、性能和应用等方面。

111、请论述往复式压缩机在化工生产中的应用及作用，以及与离心式压缩机的比较。

1111、请论述旋桨式泵的应用范围及其优缺点。

11111、请论述容积式泵在化工生产中的应用及其优缺点。

四、分析题15、结合过程流体机械的相关知识，分析化工生产中流量波动的原因及其对生产的影响，并提出解决方案。

151、结合实际案例，分析容积式泵在化工生产中的选型依据和注意事项。

1511、结合实际案例，分析离心式压缩机在化工生产中的选型依据和注意事项。

15111、结合实际案例，分析往复式压缩机在化工生产中的选型依据和注意事项。

五、综合题19、请综合运用过程流体机械的相关知识，设计一套化工生产流体输送系统，并阐述其工作原理和优势。

该系统需满足以下要求：流量稳定、压力变化小、适应性强、维修性好、噪声小。

机械加工的自动化过程机械加工的自动化过程：变革的力量与未来的展望在当今的工业领域，机械加工的自动化过程已经成为提高生产效率、降低成本和保障产品质量的重要手段。

《过程流体机械》复习资料第1章绪论1．流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类。

2．按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

3．按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。

4．将机械能转变为（气体）的能量，用来给（气体）增压与输送的机械称为压缩机。

5．将机械能转变为（液体）的能量，用来给（液体）增压与输送的机械称为泵。

6．用机械能将（混合介质）分离开来的机械称为分离机。

7．过程是指事物状态变化在时间上的持续和空间上的延伸，它描述的是事物发生状态变化的经历。

第2章容积式压缩机1．容积式压缩机的工作原理是依靠工作腔容积的变化来压缩气体，因为它具有容积可周期变化的工作腔。

2．容积式压缩机的主要特点：①工作腔的容积变化规律只取决于机构的尺寸，机器的压力与流量关系不大，工作的稳定性较好；②气体的吸入、排出与气体性质无关，故适应性强、易达到较高压力；③机器热效率高（因为泄漏少）；④结构复杂，往复式的易损件较多；⑤气体脉动大，易引起气柱、管道振动。

3．容积式压缩机按结构型式的不同分为（往复式）和（回转式）压缩机。

4．往复式压缩机由（工作腔）、（传动部分）、（机身部分）和（辅助设备）四部分组成。

5．往复式压缩机的工作腔部分主要由（气缸）、（活塞）和（气阀）构成。

6．活塞通过（活塞杆）由传动部分驱动，活塞上设有（活塞环）以密封活塞与气缸的间隙。

7．（填料密封）用来密封活塞杆通过气缸的部位。

8．往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

9．往复式压缩机的传动部分一般由（曲柄）、（连杆）和（十字头）构成。

10．汽缸的基本形式：①单作用:活塞只有一个工作面，活塞和汽缸构成一个工作腔。

②双作用：活塞有两个工作面，活塞和汽缸构成两个工作腔（两个工作腔进行相同级次的压缩）③级差式：活塞和汽缸构成两个或两个以上工作腔（工作腔内进行不同级别的压缩）11．级：完成一次气体压缩称为一级。

1过程：是指事物状态变化在时间上的持续和空间上的延伸，它描述的是实物发生状态变化的经历。

2.流体机械：是以流体或流体与固体的混合体为对象进行能量转换，处理，也包括提高其压力进行输送的机械，它是过程装备的重要组成部分。

3.工作腔部分：是直接处理气体的部分，包括气，缸活塞，气阀等，构成有进出通道的密封空间。

4.传动部分：把电动机的旋转运动转化为活塞的往复运动，也包括，曲轴，连杆，十字头等，往复运动的活塞通过活塞杆与十字头连接。

5.理想气体：不考虑气体分子间的作用力，分子本身所占有的体积的气体（压力远低于临界压力，温度远高于临界温度）6.级：被压缩气体进入工作腔内完成一次气体压缩成为一级。

7.级的理论循环的特点？1.气缸没有余隙容积，被压缩气体能全部排出气缸 2.进排气过程无压力损失，压力波动，热交换，吸排气压力为定值3.压缩过程和排气过程无气体泄漏4.所压缩的气体为理想气体，其过程指数为定值5.压缩过程为等温或绝热过程8.级的实际循环的特点？（实际循环与理论循环的差别）1.气缸有余隙容积2.进排气通道及气阀有阻力3.气体与气缸各接触面间存在温差4.气缸容积不可能绝对密封5.阀室容积不是无限大6.实际气体性质不同于理想气体7.在特殊的条件下使用压缩机9.活塞压缩机的优缺点？（特点及应用）优点：1.使用范围广，稳定性好2.适应性强3.热效率高。

缺点：1.净化任务繁重2.结构复杂，易损零件多3.气体的吸入和排出是间歇的，易引起气柱及管道的振动4.转速不能过高5.设备较大，外形尺寸较大，往复力大，机器繁重10.压缩机的排气量：压缩机单位时间内排出的气体量换算到吸入状态时的体积量11.多级压缩：是将气体的压缩过程分在若干个级中进行，并在每级压缩之后导入中间冷却器进行冷却12.多级压缩的优点：1.节省压缩气体的指示功 2.降低排气温度 3.提高容积系数 4.降低活塞上的气体力13.提高压缩机生产能力的途径：1.提高曲轴转速 2.适当增加气缸的行程容积 3.提高容积系数 4.改善吸气温度 5.提高压力系数14.列：把一个连杆所对应的一组气缸及相应动静部件称为一列15.泄漏系数和哪些因素有关：泄漏系数与气缸的排列方式，气缸和活塞杆的直径，曲轴转速，气体压力的高低以及气体的性质有关16.研究压缩机动力学的目的：揭示运动件的运动规律。

过程流体机械练习题答案一、选择题1. 过程流体机械中，离心泵的工作原理是什么？A. 利用离心力来输送流体B. 利用重力来输送流体C. 利用压力差来输送流体D. 利用电磁力来输送流体答案：A2. 以下哪种情况会导致离心泵的效率下降？A. 流体粘度增加B. 流体温度升高C. 泵的转速增加D. 泵的扬程增加答案：A3. 离心泵在启动前需要进行的操作是：A. 打开出口阀门B. 打开进口阀门C. 关闭出口阀门D. 打开所有阀门答案：B4. 以下哪个不是过程流体机械的类型？A. 离心泵B. 往复泵C. 齿轮泵D. 电磁泵答案：D5. 在离心泵的运行中，如果吸入管道漏气，会导致什么问题？A. 泵的流量增加B. 泵的扬程下降C. 泵的效率提高D. 泵的噪音增大答案：B二、填空题6. 过程流体机械中的_________泵适用于高粘度流体的输送。

答案：齿轮泵7. 离心泵的效率是指泵的有效功率与_________功率之比。

答案：输入8. 过程流体机械中，_________泵的工作原理是利用活塞的往复运动来输送流体。

答案：往复泵9. 在离心泵的运行中，如果泵的转速增加，其流量_________。

答案：增加10. 离心泵的扬程与泵的转速的平方成正比，因此泵的转速增加时，其扬程会_________。

答案：显著增加三、简答题11. 简述离心泵的启动和停止操作步骤。

答案：启动离心泵时，首先打开进口阀门，确保泵内充满液体，然后关闭出口阀门以减少启动负荷，接着启动泵，待泵正常运行后逐渐打开出口阀门。

停止离心泵时，应先关闭出口阀门，然后停止泵的运行，最后关闭进口阀门。

12. 离心泵在运行中出现振动的原因可能有哪些？答案：离心泵运行中出现振动的原因可能包括：泵的安装不稳固，泵与驱动设备的对中不良，叶轮不平衡，轴承磨损，吸入管道漏气，或者泵的转速过高等。

四、计算题13. 已知某离心泵的转速为3000转/分钟，叶轮直径为0.3米，求该泵的理论扬程。

名词解释：1.过程流体机械：是以流体或流体与固体的混合体为对象进行能量转换、处理，也包括提高其压力进行输送的机械，是过程装备的重要组成部分。

2.容积流量：单位时间内压缩机最后一级排出的气体，换算到第一级进出口状态的压力和温度是的气体容积值单位是min /3m3.行程：活塞从一个止点到另一个止点的距离。

4.理论工作循环：压缩机完成一次进气、压缩、排气的过程称为一个工作循环。

5.余隙容积：是由气缸盖断面与活塞断面所留必要的间隙而形成容积，气缸至进气，排气阀之间通道所形成德容积，以及活塞与气缸径向间隙在第一道活塞之间形成的容积等三部分构成。

6.多级压缩：是将气体的压缩过程分在若干级中进行，并在每级压缩之后将气体导入中间冷却器进行冷却。

7.灌泵：离心泵在启动之前，应关闭出口阀门，泵内应灌满液体，此过程称为灌泵。

8.有效气蚀余量：是指液流自吸液罐经吸入管路到达泵吸入口后，高出汽化液体v P 所富余的那部分能量头。

9.一元流动：指气流参数仅沿主流方向有变化，而垂直于主流方向的截面上无变化。

10.离心压缩机：结构操作原理与鼓风机相似，是多级式的能使气体获得较大压强，处理量大，效率较高。

11.排气量（容积流量）：指在所要求的排气压力下，压缩机最后一级单位时间内排出的气体容积折算到第一级进口压力和温度是的容积值。

12.理想气体：不考虑分子间作用力与其占有体积，这样的气体称为理想气体。

13.综合活塞力：压缩气体的气体力与惯性力与摩擦力的合力。

14.级：是离心压缩机使气体增压的基本单元。

15.欧拉方程：是用来计算原动机通过轴和叶轮将机械能转换给流体的能量，他是叶轮机械的基本方程。

16.比功率：是指单位排气量所消耗的轴功率。

17.排气量：是经压缩机压缩并在标准排气位置排出气体的容积流量换算到第一级进口标准吸气位置的全温度全压力及全组分状态的气体容积值。

18.离心泵总效率：他等于有效功率与轴功率之比。

19.离心液压：离心机工作时，处于转鼓中的液体和孤日物料层，在离心立场的作用下降给转鼓内壁相当大的压力，称为离心液压。

过程流体机械习题答案过程流体机械习题答案在学习过程流体机械的过程中，习题是检验自己理解和掌握程度的重要方式。

通过解答习题，我们可以巩固所学知识，提高解决实际问题的能力。

下面，我将为大家提供一些过程流体机械习题的答案，希望能对大家的学习有所帮助。

1. 一个容积为0.5m³的容器内充满了空气，温度为300K，压力为100kPa。

如果将容器加热到600K，压力变为多少？答案：根据理想气体状态方程PV=nRT，其中P为压力，V为体积，n为物质的量，R为气体常数，T为温度。

由于物质的量和体积不变，可以得到P1/T1 = P2/T2。

代入已知数据，即可计算出P2的值。

P1/T1 = P2/T2100kPa/300K = P2/600KP2 = 200kPa因此，将容器加热到600K后，压力变为200kPa。

2. 一个水泵每分钟抽水1000升，抽水高度为10米，如果水的密度为1000kg/m³，求水泵的功率。

答案：水泵的功率可以通过计算所需的能量转化率得到。

能量转化率可以表示为功率乘以时间。

在这个问题中，所需的能量转化率可以表示为水的重量乘以抽水高度。

能量转化率 = 水的重量× 抽水高度= 水的质量× g × 抽水高度= 水的密度× 体积× g × 抽水高度= 1000kg/m³ × 1000L × 1m³/1000L × 9.8m/s² × 10m将单位转化为国际单位制，得到：= 1000kg/m³ × 1m³ × 9.8m/s² × 10m= 98000J因此，水泵的功率为98000J/60s = 1633.33W，约为1633W。

3. 一个管道的长度为100m，直径为0.5m，流体的密度为1000kg/m³，流速为2m/s。

离心压缩机工作原理:利用离心力对气体作功，由扩压通道对气体扩压，以提高气体压力。

离心叶轮的欧拉方程：L th=H th=C2u U2—C1u U1欧拉方程的物理意义：方程说明气体获得的理论能量头只与叶轮叶道进、出口流体的速度积有关，而与流体的性质无关。

由于气体本身所具有的惯性作用,在叶轮叶道中将产生与叶轮旋转方向相反的附加的相对运动, 即轴向旋涡伯努利方程物理意义：表明外加能头(机械功), 一部分作压缩功,提高气体的静压能，一部分增加动能,一部分克服各种能量损失,即:外加能头=压缩功+动能+克服损失压缩机的最小流量工况--喘振工况当级中流量减小到某最小值时,会产生喘振现象, 这时级或机不能正常工作,如不及时采取措施解决,将会造成恶性事故。

喘振产生的原因是:内因: 流量达到最小流量，气流的边界层严重分离；外因: 管路中存在储存能量的空间,即供气管网。

流动相似, 就是指流体流经几何相似的通道或机器时, 其任意对应点上同名物理量如压力、速度等比值相等。

流动相似的相似条件：模型与实物或两机器之间几何相似、运动相似、动力相似和热力相似。

对于离心压缩机而言, 其流动相似应具备的条件：几何相似、叶轮进口速度三角形相似、特征马赫数相等,即M’2u＝M2u 和气体等熵指数相等,即k’=k。

压缩机的调节方法：压缩机出口调节流量、压缩机进口调节流量、采用可转动的进口导叶调节(又称进气预旋调节)、改变压缩机转速的调节。

理论压缩循环:由进气→压缩→排气三个热力过程组成实际工作循环由吸气—压缩—排气—膨胀四个过程组成。

实际工作循环的特点■存在余隙容积■进气、排气过程存在压力损失■气体与汽缸壁面间存在温差,压缩和膨胀指数不是定值■汽缸存在泄漏■实际气体性质不同于理想气体压缩机排出的气体容积流量换算到压缩机进气状态下的气体容积流量，称为单级压缩机的排气量。

容积系数λv:---反映气缸行程容积的有效利用程度容积系数=实际进气容积/行程容积泄漏系数λl ---表示气阀、活塞环、填料函等泄漏对汽缸容积利用程度的影响多级压缩就是将气体的压缩过程分在若干级中进行，并在每级压缩之后将气体导入中间冷却器进行冷却。

过程流体机械
过程装备是制造业的母机，单元过程装备包括单元过程设备和单元过程机械（包括压缩机、泵、离心机等）。

过程流体机械：以流体为对象，向流体输送能量的机械。

流体机械分类：
按种类：
泵，加压，输送液体的机械。

压气机，加压，输送气体的机械。

压气机中，压缩机>0.3MP，鼓风机0.15~0.3 MP，通风机<0.15 MP，真空泵<大气压（吸收口）。

按工作原理：
容积式：利用活塞等通过外力直接压缩体积加压
透平式：高速旋转的叶轮给流体提供动能和压力，再将动能转化成气压。

气体压缩机
活塞式压缩机的特点：
适用压力范围广，工业上＜350 MP，实验室＜1000 MP。

绝热效高。

适应性强，各种气体都可以用对活塞式压缩机。

结构复杂，不易维修。

活塞有惯性力，所以：1、转速不能太大；2、设备外壳大，设备整体较重。

活塞环需要油润滑，所以用活塞压缩机会污染介质，需要配备专业设备脱油。

排气不连续，可以使管都震动损坏设备。

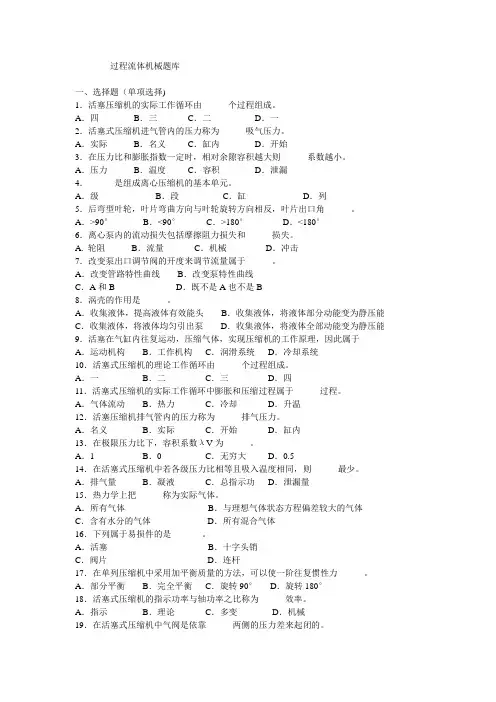

过程流体机械题库一、选择题（单项选择)1．活塞压缩机的实际工作循环由______个过程组成。

A．四B．三C．二D．一2．活塞式压缩机进气管内的压力称为______吸气压力。

A．实际B．名义C．缸内D．开始3．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。

A．压力B．温度C．容积D．泄漏4．______是组成离心压缩机的基本单元。

A．级B．段C．缸D．列5．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角______。

A．>90°B．<90°C．>180°D．<180°6．离心泵内的流动损失包括摩擦阻力损失和损失。

A. 轮阻B．流量C．机械D．冲击7．改变泵出口调节阀的开度来调节流量属于。

A．改变管路特性曲线B．改变泵特性曲线C．A和B D．既不是A也不是B8．涡壳的作用是______。

A．收集液体，提高液体有效能头B．收集液体，将液体部分动能变为静压能C．收集液体，将液体均匀引出泵D．收集液体，将液体全部动能变为静压能9．活塞在气缸内往复运动，压缩气体，实现压缩机的工作原理，因此属于______ A．运动机构B．工作机构C．润滑系统D．冷却系统10．活塞式压缩机的理论工作循环由______个过程组成。

A．一B．二C．三D．四11．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。

A．气体流动B．热力C．冷却D．升温12．活塞压缩机排气管内的压力称为______排气压力。

A．名义B．实际C．开始D．缸内13．在极限压力比下，容积系数λV为______。

A．1 B．0 C．无穷大D．0.514．在活塞式压缩机中若各级压力比相等且吸入温度相同，则______最少。

A．排气量B．凝液C．总指示功D．泄漏量15．热力学上把______称为实际气体。

A．所有气体B．与理想气体状态方程偏差较大的气体C．含有水分的气体D．所有混合气体16．下列属于易损件的是。

1过程：是指事物状态变化在时间上的持续和空间上的延伸，它描述的是实物发生状态变化的经历。

2.流体机械：是以流体或流体与固体的混合体为对象进行能量转换，处理，也包括提高其压力进行输送的机械，它是过程装备的重要组成部分。

3.工作腔部分：是直接处理气体的部分，包括气，缸活塞，气阀等，构成有进出通道的密封空间。

4.传动部分：把电动机的旋转运动转化为活塞的往复运动，也包括，曲轴，连杆，十字头等，往复运动的活塞通过活塞杆与十字头连接。

5.理想气体：不考虑气体分子间的作用力，分子本身所占有的体积的气体（压力远低于临界压力，温度远高于临界温度）6.级：被压缩气体进入工作腔内完成一次气体压缩成为一级。

7.级的理论循环的特点1.气缸没有余隙容积，被压缩气体能全部排出气缸2.进排气过程无压力损失，压力波动，热交换，吸排气压力为定值3.压缩过程和排气过程无气体泄漏4.所压缩的气体为理想气体，其过程指数为定值5.压缩过程为等温或绝热过程8.级的实际循环的特点（实际循环与理论循环的差别）1.气缸有余隙容积2.进排气通道及气阀有阻力3.气体与气缸各接触面间存在温差4.气缸容积不可能绝对密封5.阀室容积不是无限大6.实际气体性质不同于理想气体7.在特殊的条件下使用压缩机9.活塞压缩机的优缺点（特点及应用）优点：1.使用范围广，稳定性好2.适应性强3.热效率高。

缺点：1.净化任务繁重2.结构复杂，易损零件多3.气体的吸入和排出是间歇的，易引起气柱及管道的振动4.转速不能过高5.设备较大，外形尺寸较大，往复力大，机器繁重10.压缩机的排气量：压缩机单位时间内排出的气体量换算到吸入状态时的体积量11.多级压缩：是将气体的压缩过程分在若干个级中进行，并在每级压缩之后导入中间冷却器进行冷却:12.多级压缩的优点：1.节省压缩气体的指示功 2.降低排气温度 3.提高容积系数 4.降低活塞上的气体力13.提高压缩机生产能力的途径：1.提高曲轴转速 2.适当增加气缸的行程容积 3.提高容积系数 4.改善吸气温度 5.提高压力系数14.列：把一个连杆所对应的一组气缸及相应动静部件称为一列15.泄漏系数和哪些因素有关：泄漏系数与气缸的排列方式，气缸和活塞杆的直径，曲轴转速，气体压力的高低以及气体的性质有关16.研究压缩机动力学的目的：揭示运动件的运动规律。

过程流体机械试题及答案一、选择题1. 下列哪项不是过程流体机械的主要功能？A. 物料输送B. 能量转换C. 信息处理D. 化学反应答案：C2. 在泵的分类中，根据泵的工作原理，离心泵属于哪一类？A. 容积式泵B. 动力式泵C. 重力式泵D. 电磁式泵答案：B3. 以下哪个参数不是衡量压缩机性能的主要指标？A. 流量B. 扬程C. 效率D. 功率答案：B二、填空题4. 过程流体机械在化工生产中的作用包括_______、_______、_______等。

答案：物料输送；能量转换；化学反应5. 泵的有效功率与_______的平方成正比，与_______成正比。

答案：流量；扬程三、简答题6. 简述往复式压缩机与离心式压缩机的主要区别。

答案：往复式压缩机是通过活塞在气缸内往复运动来改变气体的体积，从而提高气体的压力，适用于小流量、高压力的场合。

而离心式压缩机则是利用旋转的叶轮对气体做功，通过离心力将气体推向外围提高气体压力，适用于大流量、低压力的场合。

四、计算题7. 某离心泵的流量为50 m³/h，扬程为20米，效率为80%，求该泵的轴功率。

答案：首先计算泵的有效功率，有效功率 = 流量× 扬程× 流体密度× 重力加速度× 效率。

假设流体密度为1000 kg/m³，重力加速度为9.81 m/s²，则有效功率= 50 × 10⁻³ × 20 × 1000 × 9.81 × 0.8 = 78420 W。

轴功率是泵实际所需的功率，等于有效功率除以效率，即轴功率 = 78420 W / 0.8 = 98025 W。

五、论述题8. 论述泵在化工生产中的重要性及其常见问题和解决方案。

答案：泵在化工生产中扮演着至关重要的角色，它们负责将原料、中间产品和最终产品从一个工艺单元输送到另一个工艺单元。

●什么是原动机,工作机,压缩机,泵？举例说明．原动机是将流体的能量转变为机械能,用来输入轴功率,如汽轮机,燃气轮机,水轮机等.工作机是将机械能转变为流体的能量,用来改变流体的状态(提高流体的压力,使流体分离等)与传送流体,如压缩机,泵,分离机等.将机械能转变为气体的能量,用来给气体增压与输送气体的机械称为压缩机.将机械能转变为液体的能量,用来给液体增压与输送液体的机械称为泵.●按排气压力压缩机又分为哪几类？按照气体压力升高的程度,又区分为压缩机,鼓风机和通风机等.●流体机械按结构分为哪几类？并举例说明．流体机械按结构可分为两大类,一类是往复式结构的流体机械,另一类是旋转式结构的流体机械.往复式结构的流体机械主要有往复式压缩机,往复式泵等.这种结构的流体机械具有输送流体的流量较小,而单级压升较高的特点.旋转式结构的流体机械,这种结构的流体机械具有输送流体的流量大而单级压升不太高的特点.●容积式压缩机的工作原理是什么？容积是压缩机是指依靠改变工作腔来提高气体压力的压缩机.●容积式压缩机按其结构可分为哪几类？按照结构的不同分为往复活赛和回转活塞之分,前者简称“往复式”,后者简称“回旋式”.●容积式压缩机的特点是什么？1,运动机构的尺寸确定后,工作腔的溶剂变化规律也就确定了,因此机器转速的改变对工作腔容积变化规律不发生直接的影响,故机器压力与流量关系不大,工作的稳定性较好;2,气体的吸入和排出是靠工作腔容积变化,与气体性质关系不大,故机器适应性强并容易达到较高的压力;3,机器的热效率较高;4,容积式机器结构较复杂,尤其是往复式压缩机易于损坏的零件多.此外,气体吸入和排出是间歇的,容易引起气柱及管道的振动.●简述往复压缩机的工作过程．被压缩气体进入工作腔内完成一次气体压缩成为一级.每个级由进气,压缩,排气等过程组成,完成一次前述过程称为一个循环.往复压缩机的理论压缩循环与实际压缩循环的区别(或特点)是什么？1,气体通过进,排气阀时无压力损失,且进,排气压力没有波动,保持恒定;2,工作腔内无余隙容积,缸内的气体被全部排出;3,工作腔作为一个孤立体与外界无热交换;4,气体压缩过程指数为定值;5,气体无泄漏.●画图示意往复压缩机的理论压缩循环指示功的大小,并写出计算式．●实际压缩循环的排气量与哪些因素有关？如何提高压缩机的排气量？行程容积如何计算？实际压缩循环排气量影响吸气量的因素:①—行程容积的有效利用程度②—由于压力降低使进气量减少的程度③—由于吸热使进气量减少的程度,与冷却好坏,该级的压比有关.取0.92－0.98.④—由于泄漏使进气量减少的程度●什么是容积系数？其含义是什么？提高它的方法有哪些？以图说明．容积系数是气缸容积利用程度,对吸气量的影响.●简述采用多级压缩的理由．1,可以节省压缩气体的指示功;2,可以降低排气温度;3,提高容积系数;4,降低活塞力.●采用多级压缩可以省功的原因是什么？采用多级压缩可以省功的主要原因是进行中间冷却.●什么叫中间冷却器的回冷完善？通过中间冷却后,气体温度达到原始温度,就是回冷完善.●若不按等压比分配原则分配压比,但仍需要按照什么原则？写出表达式．在实际压力比分配中,有时为了平衡活塞力,也不得不破坏等压比分配原则,使各级压力比的分配服从其所造成的活塞力的限制.另外第一级压力比取小些,以保证第一级有较高的容积系数,从而使气缸尺寸不至于过大,通常第一级压力比●什么叫凝析？凝析系数:表示某级前因水蒸气凝析造成的气体体积损失的程度●简述气阀的工作过程．当余隙容积膨胀终了时,若气工作腔与阀腔之间的压力差△p在阀片上的作用力大于弹簧力及阀片和一部分弹簧质量,阀片开启,气体进人气缸,阀片在气流推力的作用下,继续上升,直至撞到升程限制器.阀片撞击升程限制器时,会产生反弹力,如果反弹力与弹簧力之和大于气流推力,则阀片会出现反弹现象.在正常情况下,反弹现象是比较轻微的,阀片在气流推力的作用下会再次贴到升程限制器上,此时气流推力大于弹簧力,使阀片就停留在升程限制器上,直到活塞接近止点位置时,活塞速度降低,气流推力减小,当气流推力不足以克服弹簧力时,阀片开始离开升程限制器,向阀座方向运动.最理想的情况是当活塞到达止点位置时,阀片也恰好落在阀座上,此时阀片完成一次工作.●活塞环密封,填料密封和迷宫密封的密封原理是什么？活塞环通常不是一道,而是需要两道或更多道同时使用,使气体每经讨一道活塞环便产生一次节流作用,进一步达到减少泄漏的目的.填料密封原理与活塞环相似,也即利用阻塞和节流两种作用.它由两块平面填料构成一组密封元件,最典型的是朝向气泣的一侧由三瓣组成,背离气缸的一块由六瓣组成,每一块外缘绕有螺旋弹簧,起预紧作用.三瓣的填料从轴向挡住六瓣的径向切口,阻止气体的轴向泄漏.六瓣填料径向切口由其中三个月牙形瓣所盖住.以阻止气体的径向泄漏.所以真正起密封作用的是六瓣填料.迷宫密封其工作原理是尽量减小通流截面积和多次的节流减压,使在压差作用下的漏气量尽量减小.●压缩机辅助设备包括哪些部分？润滑设备,冷却系统,管路系统.●压缩机润滑方式按照润滑由到达工作表面的方式可以分为哪几种？飞溅润滑,压力润滑,喷雾润滑.●什么叫容积式压缩机的容积流量,供气量？压缩机的容积流量,通常是指单位时间内压缩机最后一级排出的气体.化工工艺中使用的压缩机,由于工艺计算的需要,须将溶剂流量折算到标准状态时的干气容积值,此值称为供气量或称标准容积流量.●什么叫容积式压缩机的机械效率,等温指示效率,等温轴效率？压缩机的机械效率ηm是指示功率与轴功率之比.压缩机等温效率有等温指示效率和等温轴效率之分.等温指示效率ηi-is是压缩机理论等温循环指示功与实际循环指示功之比.等温轴效率ηis是按照第一级进气口温度,等温压缩到排气压力时的理论等温循环指示功率与实际循环的轴功率之比.●往复压缩机所受作用力有哪几种？产生的原因分别是什么？压缩机正常运转时,产生的作用力主要有三类:1,惯性力:往复质量与不平衡旋转质量造成的惯性力;2,气体力:气体压力所造成的作用力;3,摩擦力:接触表面相对运动时产生的摩擦力.●为什么要进行惯性力平衡？为了使机器达到平稳运行,应尽可能在机器内部把惯性力平衡掉.●往复压缩机上的惯性力有哪几种？分别使用什么方法进行惯性力的平衡？通常有两类:一类在曲柄销相反方向设置平衡重;另一类使惯性力相互抵消.1,不平衡旋转质量所造成的离心力平衡比较方便,在曲柄的相反方向装上一个适当的平衡重,使两者所造成的离心力相互抵消即可.2,单列压缩机往复质量惯性力用平衡重不能平衡.●单列压缩机中的一,二阶往复惯性力能否平衡？为什么？单列压缩机往复质量惯性力用平衡重不能平衡,若在曲柄相反方向半径等于r处,加装一个质量等于ms 的平衡重.则所加质量的离心力msrw2的水平分量为毯msrw2cosθ,其数值和一阶往复惯性力相同且方向相反,故可以平衡掉原来的一阶往复惯性力.但遗留下垂直分量msrw2sinθ,并且当θ=90°及θ=270°时达最大值.所以加装平衡重的结果只是把原来气缸轴线方向的一阶往复质量惯性力转移到了与气缸轴线垂直的方向.所以,单列压缩机中一阶往复惯性力无法简单地平衡;二阶往复惯性力的平衡则更困难.●压缩机正常工作时,驱动力矩,阻力矩应满足怎样的关系？My-Md=-Je●压缩机驱动力矩,阻力矩不能平衡时,会导致什么后果？应采取什么措施？机器的旋转不均匀度过大,会在运动部件上产生附加的动载荷,使联轴器负荷加重而寿命降低,还会使电动机乃至工厂的电流产生波动.为了使机器的旋转不均匀度适当,必须在机器设计时采取相应的措施,除了合理配置多列压缩机各列的排列外,通常还利用增大机器转动惯量的方法予以解决.●采用飞轮的原因是什么？(或飞轮的功能是什么？)飞轮是专门设置的,其转动惯量最大.增大机器的转动惯量.●采用平衡重的作用是什么？平衡旋转惯性力.●容积式压缩机调节汽量的途径(方法,措施)有哪些？依据是什么？1,旋转调节;2,管路调节;3,亚开进气阀调节.Qv=VsλpλVλTλln●压缩机按排气压力分为低,中,高,超高压压缩机,其压力范围如何划分？低压压缩机:<1MPa高压压缩机:10~100MPa;中压压缩机:1~10MPa超高压压缩机:>100MPa●压缩机按容积流量分为微型,小型,中型,大型压缩机,其容积流量范围如何划分？微型压缩机:<1 m3/min中型压缩机:10~100 m3/min;小型压缩机:1~10 m3/min 大型压缩机:>100m3/min●压缩机按容积的利用方式可以分为哪几类？压缩机按容积的利用方式可以分为:单作用,双作用和级善式.●规定离心压缩机的出口压力在多少以上？为什么这样规定？离心压缩机出口的气体压力在200kPa以上,以区别出口压力低的离心通风机和鼓风机.●离心压缩机的中间级,首级,末级分别包括哪些过流部件？它们的功能分别是设什么？级分三种型式即首级,中间级和末级.中间级由叶轮,扩压器,弯道,回流器组成.首级由吸气管和中间级组成.末级由叶轮,扩压器,排气蜗室组成.其中除叶轮随轴旋转外,扩压器,弯道,回流器及排气蜗室等均属固定部件.●叶轮的作用是什么？叶轮是外界(原动机)传递给气体能量的部件,也是使气体增压的主要部件,因而叶轮是整个压缩机最重要的部件.●比较前弯,径向,后弯叶片(从结构,速度,理论能量头,效率,稳定工况范围,适用场合六方面)．叶轮结构型式通常还按叶片弯曲形式和叶片出口角来区分.后弯型叶轮,叶片弯曲方向与叶轮旋转方向相反,通常多采用这种叶轮,它的级效率高,稳定工作范围宽.径向型叶轮,叶片为径向直叶片也属于这种类型.前弯型叶轮,叶片弯曲方向与叶轮旋转方向相同,由于气流在这种叶道中流程短转弯大,其级效率较低,稳定工作范围较窄,故它仅用于一部分通风机中.●比较离心压缩机,往复压缩机的特点(从排气量,排气压力,结构,通用性,气体受污染程度方面)．如果将离心压缩机和往复活塞压缩机相比较,则可显示出离心压缩机具有以下特点.1,流量大.由于活塞压缩机仅能间断地进气,排气,气缸容积小,活塞往复运动的速度不能太快,因而排气量受到很大限制.2,转速高.活塞压缩机的活塞,连杆和曲轴等运动部件,必须实现旋转与往复运动的变换,惯性力较大,活塞和进,排气阀时动时停,有的运动件与静止件直接接触产生摩擦,因而提高转速受到很多限制;而离心压缩机转子〔轴和由轴带动一起旋转的所有零部件(如叶轮,推力盘,平衡盘等)的总称为转子〕只作旋转运动,几乎无不平衡质量,转动惯量较小,运动件与静止件保持一定的间隙,因而转速可以提高.3,结构紧凑.机组重量与占地面积比用同一流量的活塞压缩机小得多.4,运转可靠,维修费用低.活塞压缩机由于活塞环,进,排气阀易磨损等原因,常需停机检修;而离心压缩机运转平稳,一般可连续1一3年不需停机检修,亦可不用备机,故运转可靠,维修简单,操作费用低.5,气体受污染.●离心压缩机的三大能量损失是什么？流动损失,漏气损失,轮阻损失.●离心压缩机级内的流动损失有哪几种？分别简述发生的部位,原因,防治措施．摩阻损失;分离损失:边界层分离损失;冲击损失:发生部位:叶道进口,扩压气的叶道进口;二次流损失:轴向涡旋;尾迹损失:突变液面,尾部的边界层交汇出现涡旋;波阻损失:出现压缩波,能量损失.●为了省功,采取降低气体温度,对离心压缩机应采取什么装置？为了降低气体的温度,节省功率,在离心压缩机中,往往采用分段中间冷却的结构,而不采用气缸套冷却.●提高叶轮的圆周速度,应受到哪些因素的限制？叶轮材料强度的限制,气流马赫数的限制,叶轮相对宽度的限制.●离心压缩机的性能曲线由哪几条曲线表达？什么样的曲线,代表压缩机的性能优良？压力比与流量的性能曲线,效率与流量的性能曲线,功率与流量的性能曲线.●压缩因子的含义是什么？●喘振的危害是什么？防止喘振的措施有哪些？喘振造成的后果是很严重的,它不仅使压缩机的性能恶化,压力和效率显著降低,机器出现异常的噪声,吼叫和爆音,而且使机器出现强烈的振动.致使压缩机的轴承,密封遭到损坏,甚至发生转子和固定部件的碰撞,造成机器的严重破坏.●导致喘振的因素有哪些？原因是什么？P减小n减小μ减小T减小Pr增大A 增大●离心压缩机的调节方法有哪些？(保持流量不变,保持系统压力不变两种情况下)．1,压缩机出口节流调节;2,压缩机进口节流调节;3,采用可转动的进口导叶调节(又称进气预旋调节);4,采用可转动的扩压器叶片调节;5,改变压缩机转速的调节.●比较进口节流,进气预旋,改变转速三种调节方法的经济性．按省功由多到少排序:改变转速＞进气预旋＞进口节流.经济性:改变转速,进气预旋,进口节流●为保证离心压缩机,离心机正常工作,对工作转速有何要求？对刚性转子:n≤0.75nc1对柔性转子:1.3nc1≤n≤0.7nc2●为防止油膜振荡,对工作转速有何要求？n<2nc2●柔性轴,刚性轴的应用:柔性轴:离心压缩机,高速分离机;刚性轴:卸料离心机,活塞推料离心机●叶轮转子所受的轴向力由哪几部分组成？最后的总轴向力的方向是怎样的？流体作用在叶轮上的轴向力由两部分组成,一部分是叶轮两侧的流体压力不相等(轮盖侧压力低,轮盘侧压力高);一部分是流经叶轮的流体轴向分动量的变化.方向由高压侧指向低压侧.●平衡轴向力的措施有哪些？叶轮对排;叶轮背面加筋;采用平衡盘(亦称平衡活塞);双吸轮.●平衡盘有什么作用？使转子上的轴向力大部分被平衡掉.●什么叫油膜振荡？当转子转速升高到二倍于第一阶临界转速时,此时半速涡动的角速度恰好等于第一阶临界转速,则转子-轴承等发生共振性振荡,人们将它称为油膜振荡.●离心压缩机按照流体流动的方向分为哪几类？离心式,斜漏式,轴流式●比较离心压缩机,轴流压缩机的性能特点．并简要说明理由．轴流压缩机适用于更大的流量;轴流式的级压力比低;周流压缩机的效率高;轴流压缩机的变工况特性较差.●轴端密封分为哪几种？机械密封,液膜密封,干气密封.●泵如何分类？●离心泵的主要过流元件有哪些？功能是什么？离心泵的主要部件有叶轮,转轴,吸人室,蜗壳,轴封箱和密封环等.吸入室:吸人室位于叶轮进口前,它把液体从吸入管吸入叶轮.要求液体流过吸人室的流动损失较小,液体流人叶轮时速度分布均匀.叶轮:旋转叶轮吸入液体转换能量,使液体获得压力能和动能.要求叶轮在流动损失最小的情况下使液体获得较多的能量.蜗壳:蜗壳亦称压出室,位于叶轮之后,它把从叶轮流出的液体收集起来以便送人排出管.由于流出叶轮的液体速度往往较大,为减少后面的管路损失,要求液体在蜗壳中减速增压,同时尽量减少流动损失.●离心泵的流量,扬程,功率(输入功率),轴功率的定义是什么？流量:泵在单位时间内输送出去的液体量.扬程:这里将欧拉方程表示为旋转叶轮传递给单位重量液体的能量,亦称理论扬程.功率:泵的功率通常指输入功率,即原动机传到泵轴上的轴功率.●灌泵的原因是什么？若不灌泵,因泵内空气密度远小于液体,在一般离心泵的运行条件下,气体通过离心泵所得到的压升很小.也就是叶轮入口处真空度很低,不足以吸进液池的液体●汽蚀的原因是什么？(或汽蚀的机理,现象是什么？)液体汽化,凝结,冲击,形成高压,高压,高频冲击载荷,造成金属材料的机械剥裂与电化学腐蚀破坏的综合现象称为汽蚀.●汽蚀的危害是什么？汽蚀使过流部件被剥蚀破坏;汽蚀使泵的性能下降;汽蚀使泵产生噪音和振动;汽蚀也是水力机械向高流速发展的巨大障碍.●判断汽蚀的判据是什么？NPSHa > NPSHr泵不发生汽蚀;NPSHa = NPSHr泵开始发生汽蚀;NPSHa < NPSHr泵严重汽蚀●提高离心泵本身抗汽蚀性能的措施有哪些？1,提高离心泵本身抗汽蚀的性能:a,提高离心泵的吸入口至叶轮叶片入口附近的结构设计;b,采用前置诱导轮;c,采用双吸式叶轮;d,设计工况采用稍大的正冲角;e,采用抗汽蚀的材料.2,提高进液装置汽蚀余量的措施:a,增加泵前储液罐中液面上的压力PA来提高NPSHa;b,减小泵前吸上装置的安装高度坑Hg,可显著提高NPSHa;c,将吸上装置改为倒灌装置,并增加倒灌装置的安装高度;d,减小泵前管路上的流动损失△HA-S,亦可提高NPSHa.●提高离心泵进液装置抗汽蚀性能的措施有哪些？a提高离心泵本身抗汽蚀的性能:改进泵的吸入口至叶轮片入口(Ｓ－0)附近的结构设计,使尽量减小;;采用前置诱导轮,提前作功;采用双吸式叶轮;;设计工况采用稍大的正冲角——即降低流量;采用抗汽蚀的材料;降低转速;b提高离心泵进液装置汽蚀余量:增加泵前储液罐中液面上的压力,来提高;;减小泵前吸上装置的安装高度,来提高;;将吸上装置改为倒灌装置,并增加倒灌装置的安装高度;;减小泵前管路的流动损失;;降低饱和蒸汽压;.●离心泵调节中,改变泵的特性曲线的调节方法有哪些？转速调节,切割叶轮外径调节,改变前置导叶叶片角度的调节,改变半开式叶轮叶片端部间隙的调节,泵的并联或串联调节.●离心泵调节中,改变装置的特性曲线的调节方法有哪些？闸阀调节,液位调节,旁路分流调节.●启动泵之前的准备工作有哪些？启泵的顺序(或程序)实怎样的？准备工作:启动前检查,充水,暖泵.启泵的程序:灌泵,关闭出口阀,开泵,开出口阀.●泵流动相似的条件是什么？两泵流动相似应具备几何相似和运动相似,而运动相似仅要求叶轮进口速度三角形相似.●相似工况:保持流动相似的工况●泵的相似定律,比例定律的表达式的作用:相似定律:表达不同的泵其相似工况之间的性能参数关系;比例定律:表达同一台泵其相似工况之间的性能参数●比转速有什么作用？泵分类,模化设计,编制●写出切割定律作用:表达同一台泵切割对应工况之间的性能参数关系,系列型谱,选泵●切割的原因:固定转速泵,为了扩大工作范围,切割叶轮外径,以达到实际的流量,扬程.●什么是切割对应工况？切割前后所对应的工况.且切割前后,出口速度三角形相似●两台离心泵若流动相似,则其抗汽蚀性能是否一样？原因是什么？不一样,因为汽蚀余量成比例,根据相似定律●离心泵叶轮的出口安装角一般取多少？16-40●离心沉降,离心过滤对物料的要求是什么(或适用的介质)？离心沉降主要是用于分离含固体量较少,固体颗粒较细的是悬浮液.什么是分离因数？写出表达式．分离因数表示离心力场的特性,是代表离心机性能的重要因数.●当Fr越大时,离心机的分离能力如何变化？分离体系的分散度越大,或介质粘度越大,物料越难分离,则应采用分离因数越大的离心机.●增大分离因数的措施有哪些？受怎样的限制？将R增大,但R太大,转鼓受力不好;W增大,导致Fr大,但受强度的限制●写出离心液压的表达式．●离心沉降由哪几个物理过程组成？离心沉降一般由三个物理过程组成,即:固体的沉降,按照介质对其中物体运动阻力的流体力学进行;沉渣的压实,按照分散物系的力学规律进行;从沉渣中排出部分由分子力所保持的液体.●离心力场中沉降分离极限是什么？在一定的离心力场下,当固体颗粒小到某一尺寸而不能被离心分离时,称为离心沉降分离的极限.●离心机中的生产能力是怎样定义的？能将所需分离的最小固相粒子沉降在鼓内,而不致随分离液带出的最大悬浮液流量.●滤渣孔隙中的液体分为哪几类？吸附的,薄膜的,毛细管的和自由的液体.●离心过滤中的离心过程分为哪几个阶段？滤渣的形成,滤渣的压紧和滤渣的机械干燥.●滤饼阻力与哪些因素有关:颗粒形状,粒度分布,滤饼结构,刚度,孔隙率,物料浓度,过滤初始速度,压力●离心机的选型依据是什么？分离任务,物料特性.●容积式压缩机是指依靠改变工作腔来提高气体压力的压缩机.●容积式压缩机按其结构可分:活塞式压缩机往复式压缩机回转式压缩机●容积式压缩机的特点:①机器转速的改变对工作容积的变化规律没直接影响②气体的吸入,排出与气体性质无关,故适应性强,易达到较高压力③机器热效率高④结构复杂,往复式的易损件较多⑤气体脉动大,易引起气柱,管道振动●采用多级压缩的理由:①省功(因为有中间冷却器)②降低排气温度Td,Td过高润滑油失效③提高λv④降低活塞力因为级间冷却→进每级的气量容积↓→每级的活塞截面积↓→每级活塞力↓●中间冷却器的回冷完善:经过中间冷却后气体温度恢复到压缩机进气温度,即等温压缩过程●活塞环密封,填料密封和迷宫密封的密封原理均为:阻塞,节流●压缩机辅助设备包括:①润滑及润滑设备②冷却系统③管路系统●压缩机润滑方式按照润滑由到达工作表面的方式可以分为:1飞溅润滑结构简单,耗油不稳定且供油量难以控制适合小型单作用压缩机2喷雾润滑结构简单,部分润滑油与气体共同排出,无法利用适合特殊场合3压力润滑注油器适合大型压缩机●往复压缩机所受作用力及产生的原因:1惯性力—往复质量,不平衡旋转惯性质量造成2气体力—气体压力造成的3摩擦力—接触面相对运动造成4重力—重量造成●平衡惯性力的原因:惯性力I=f(α),Ir=f(α),造成振动●压缩机正常工作时,驱动力矩,阻力矩应Md-My=Jε●压缩机驱动力矩,阻力矩不能平衡导致什么后果？采取什么措施: ①在运动部件上产生附加的动载荷.②使联轴器上增加负荷,减少使用寿命.③使电网,电压,电流波动,不稳定措施①合理配置多列压缩机各列的排列;②增大机器转动惯量—。

9多级压缩：是将气体的压缩过程分在若干级中进行，并在每级压缩之后将气体导入中间冷却器进行冷却 14指示功：压缩机用于压缩气体所消耗的功摩擦功：压缩机用于克服机械摩擦所消耗的功轴功：指示功与摩擦功之和功率：单位时间内所消耗的功比功率：排气压力相同的机器单位容积流量所消耗的功18多级压缩：是将气体的压缩过程分在若干级中进行，并在每级压缩之后将气体导入中间冷却器进行冷却。

简答：1容积式压缩机的主要特点：工作稳定性好；机器适应性强并且易达到较高的压力；机器的热效率较高；结构比较复杂尤其是往复式压缩机易于损坏的零件多；一些压缩机的气体吸入和排出是间歇的，容易引起气柱及管路的振动。

2活塞式压缩机的特点：适应的压力范围大；适应性强；热效率高；工作稳定性好；净化任务繁重；存在较大的往复惯性力，机组较大；间歇操作进排气不连续，易引起气柱和管道的振动；机器结构复杂，易损件多。

3级的理论循环特点：气缸没有余隙容积，被压缩气体能全部排出气缸；进排气过程无压力损失、压力波动、热交换，吸排气压力为定值；压缩过程和排气过程无气体泄漏；所压缩的气体为理想气体，其过程指数为定值；压缩过程为等温或绝热过程4实际循环特点：即与理论循环特点的差别；气缸有余隙容积；进排气通道及气阀有阻力；气体与气缸各接触壁面间存在温差；气缸容积不可能绝对密封；阀室容积不是无限大；实际气体性质不同于理想气体；在特殊条件下使用压缩机5提高活塞压缩机生产能力（排气量）的途径有：提高转速n ；提高气缸的行程容积Vh ；提高容积系数；提高温度系数；提高压力系数9实行多级压缩的理由：节省压缩气体的指示功；降低排气温度；提高容积系数；降低活塞上的气体力。

17欧拉方程：欧拉方程是用来计算原动机通过轴和叶轮将机械能转换给流体的能量，故它是叶轮机械的基本方程。

当1Kg 流体作为一元定长流动流经恒流旋转地叶轮时，由流体力学的动量矩定理得1122u c u c Hth u u -=222222121222122ωω-+-+-=c c u u Hth该方程的物理意义：a 、欧拉方程指出的是叶轮与流体之间的能量转换关系，它遵循能量转换定律b.只要知道叶轮进出口的流体速度，即可计算出1Kg 流体与叶轮之间机械能转换的大小，而不管叶轮内部的流动情况。

过程流体机械整体概念:过程是指事物状态变化在时间上的持续和空间上的延伸，它描述的是事物发生状态变化的经历、生产过程是人们利用生产工具改变劳动对象以适应人们需要的过程。

流体机械是以流体或流体与固体的混合体为对象进行能量转换、处理、也包括提高其压力进行输送的机械，它是过程装备的重要组成部分。

流体机械的分类：（能量：原动机、工作机）（介质：压缩机、泵、分离机）（结构：往复式结构的流体机械、旋转式结构的流体机械）第一篇活塞式压缩机1.循环功:什么是理论循环功?什么是实际循环功?循环：被压缩气体进入工作腔内完成一次气体压缩称为一级，每个级由进气、压缩、排气等过程组成，完成一次该过程称为一个循环。

理论循环:1.汽缸没有余隙容积，被压缩气体能全部排出汽缸。

2.进排气过程无压力损失，压力波动、热交换、吸排气压力为定值。

3.压缩过程和排气过程无气泄漏。

4.所压缩的气体为理想气体，其过程指数为定值。

5.压缩过程为等温或绝热过程。

1.往复压缩机的理论循环与实际环的差异是什么？1.汽缸有余隙容积2.进、排气通道及气阀有阻力3.气体与汽缸各接触壁面间存在温差4气缸容积不可能绝对密封 5.阀室容积不是无限大6.实际气体性质不同于理想气体7.在特殊的条件下使用压缩机容积系数λv=1-α（ε^1/m-1)=1-V0/Vs[(pd/ps)^1/n-1]α:相对余隙容积，α=V0（余隙容积）/Vs（行程容积）；α=0.07～0.12低压，0.09～0.14中压，0.11～0.16高压，>0.2超高压。

ε：名义压力比（进排气管口可测点参数），ε=pd/ps=p2/p1，一般单级ε=3～4；n：膨胀过程指数，一般n<=m压缩过程指数。

2.什么是设计循环示功图?什么是实际循环示功图?3.说明容积系数，压力系数，温度系数以及漏泄系数的意义.容积系数：λv=1-α（ε^1/m-1)=1-V0/Vs[(pd/ps)^1/n-1]α:相对余隙容积，α=V0（余隙容积）/Vs（行程容积）；α=0.07～0.12低压，0.09～0.14中压，0.11～0.16高压，>0.2超高压。

概念：2过程装备：在过程工业中过程装备是成套装置的主体，他是单元过程装备如塔与单元过程机械如压缩机、泵、分离机的总称3过程工业：在工业生产中，很多生产过程处理的物料为流程性物料如：气体，过程工业就是以流程性物料为主要处理对象完成各种过程的工业。

4流体机械：是以流体或流体与固体的混合物为对象进行能量转换、处理也包括提高其压力进行输送的机械，他是过程装备的重要组成部分。

5压缩机：将机械能转变为气体能量给气体增压与输送气体的机械 泵：将机械能转变为液体的能量，用来给液体增压与输送液体的机械 分离机：用机械能将混合介质分离开的机械6余隙容积：工作腔在排气结束后，其中仍可能残存一部分高压气体，这部分空间称为余隙容积。

7级：被压缩气体进入工作腔内完成一次气体压缩称为一级。

8外止点：活塞运动到达的远离主轴侧的极限位置 内止点：活塞运动到达的接近主轴侧的极限位置 行程：活塞从一个止点到另一个止点所走过的距离。

9多级压缩：是将气体的压缩过程分在若干级中进行，并在每级压缩之后将气体导入中间冷却器进行冷却 10吸气和排气压力分别指：第一级吸入管道处和末级排出接管处的气体压力11排气量：也称容积流量，是指在所要求的排气压力下，压缩机最后一级单位时间内排出的气体容积，折算到第一级进口压力和温度时的容积值。

12供气量：也称标准容积流量，指压缩机单位时间内排出的气体容积折算到基准状态时的干气体容积值。

13凝析系数：表示某级吸气前因水蒸气凝析所造成的损失程度。

14指示功：压缩机用于压缩气体所消耗的功 摩擦功：压缩机用于克服机械摩擦所消耗的功 轴功：指示功与摩擦功之和 功率：单位时间内所消耗的功比功率：排气压力相同的机器单位容积流量所消耗的功15供气量：也称标准容积流量，指压缩机单位时间内排出的气体容积折算到基准状态时的干气体容积值。

16凝析系数：表示某级吸气前因水蒸气凝析所造成的损失程度。

17活塞的平均速度：每转活塞所走距离与该时间之比18多级压缩：是将气体的压缩过程分在若干级中进行，并在每级压缩之后将气体导入中间冷却器进行冷却。

过程流体机械习题及答案第1章绪论一、填空第2章容积式压缩机-、填空题3、 往复式压缩机的工作腔部分主要由（ ）、（）和（4、 活塞通过（）由传动部分驱动，活塞上设有（的间隙。

）构成。

）以密封活塞与气缸6、往口式压缩机的传动部分是把也动机的（ ）运动转化为活塞的（）运动。

10. 理论上讲，级数越（ ）,压缩气体所消耗的功就越（）等温循环所消耗的功。

)；(3)(14.气阀主要由（）、（ ）、（ ）和（16.活塞环和填料的密封原理基本相同，都是利用（ 密封的目的。

）四部分组成。

）和（）的作用以达到19.压缩机止常运转时，产生的作用力主要右三类： （1）（2、流体机械按其能吊•的转换形式可分为（ ）二大类。

3、按工作介质的不同，流体机械可分为（ ）、（）和（）o5、 将机械能转变为（6、 将机械能转变为（7、 用机械能将（二、名词解释）的能量,用来给（ ）的能量,用来给（）增圧与输送的机械称为圧缩机。

）增压与输送的机械称为泵。

）分离开来的机械称为分离机。

5.压缩机6.泵7.分离机2、往复式压缩机山（ 分组成。

）、（）和（）四部）；（2）22.压缩机屮的惯性力可分为（ ）惯性力和（ ）惯性力。

23. 一阶往复惯性力的变化周期为（期为（）。

25.旋转惯性力的作用方向始终沿曲柄半径方向（）,而大小（）o36 •理论工作循环包括（37. 实际工作循环包括（）;二阶往复惯性力的变化周）,故其方向施曲轴旋转而）三个过程。

）和（）四个过程。

38. 活塞运动到达主轴侧的极限位置称为（）;活塞运动到达远离主轴侧的极 限位置称为（）。

39. 活塞从一个止点到另一个止点的距离为（ ）o40. 第-•级吸入管道处的气体压力称为活塞压缩机的（）;末级排出接管处的气体压力称为活塞压缩机的（）。

二、选择题2•活塞式压缩机的理论工作循环曲 ___________ 个过程组成。

A. — B.二 C.三 D.四 3•活塞压缩机的实际工作循环曲 ___________ 个过程组成。

过程：事物状态变化在时间上的持续和空间上的延伸。

它描述的是事物发生状态变化的经历。

状态：当系统的温度、压力、体积、物态、物质的量、相、各种能量等等一定时，我们就说系统处于一个状态（state）。

系统从一个状态（始态）变成另一个状态（终态），我们就说：发生了一个过程（process）。

等温过程：始态和终态的温度相等的过程。

过程工业：以流程性物料（如气体、液体、粉体等）为主要对象，以改变物料的状态和性质为主要目的工业。

现代生产过程的特点：大型化、管道化、连续化、快速化、自动化。

过程装备：实现过程工业的硬件手段。

如机械、设备、管道、工具和测量仪表以及自动控制用的电脑、调节操作机构等。

过程装备：三大部分：1.过程设备 2.过程机械 3.过程控制过程设备（静设备）：压力容器、塔、反应釜、换热器、储罐、加热炉、管道等。

也称为：化工设备；压力容器过程机械（动设备）：（Process Machinery）压缩机、泵、分离机（二机一泵）；电机、风机、制冷机、蒸汽轮机、废气轮机等。

也称为：化工机器；流体机械；动力设备；泵与压缩机。

占过程工业总设备投资的20 ~25%，系统运行的心脏过程控制测控仪表、阀、电气源、转换器、计算机,监控设备,记录设备等。

也称为：控制仪表；自动化设备过程控制内容：压力、温度、流量、液位、浓度、密度、粘度等流体机械：以流体为工质进行能量转换、处理与输送的机械。

流体机械分类：原动机、工作机、液力传动机。

（1）原动机：将流体的能量转化为机械动力能的机械为原动机。

↓↓势能（压能）动能机械能特点：流体能→机械能；流体产生动力。

例如：水轮机、蒸汽轮机、燃气轮机、废气轮机、涡轮发动机、蒸汽机、内燃机等。

（2）工作机：将机械能转化为流体的能量的机械为工作机。

特点：机械能→流体能；流体吸收动力。

例如：压缩机、泵、分离机、鼓风机、通风机、制冷机等。

（3）液力传动机：将机械能转化为流体能，然后流体能又转化为机械能。

·第1章绪论一、填空1．流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类。

2．按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

3．按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。

4．将机械能转变为（气体）的能量，用来给（气体）增压与输送的机械称为压缩机。

5．将机械能转变为（液体）的能量，用来给（液体）增压与输送的机械称为泵。

6．用机械能将（混合介质）分离开来的机械称为分离机。

第2章容积式压缩机一、填空题1．容积式压缩机按结构型式的不同分为（往复式）和（回转式）压缩机。

2．往复式压缩机由（工作腔）、（传动部分）、（机身部分）和（辅助设备）四部分组成。

3．往复式压缩机的工作腔部分主要由（气缸）、（活塞）和（气阀）构成。

4．活塞通过（活塞杆）由传动部分驱动，活塞上设有（活塞环）以密封活塞与气缸的间隙。

5．（填料密封）用来密封活塞杆通过气缸的部位。

6．往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

7．往复式压缩机的传动部分一般由（曲柄）、（连杆）和（十字头）构成。

8．曲柄销与连杆（大头）相连，连杆（小头）通过十字头销与十字头相连，最后由十字头与（活塞杆）相连接。

9．规定气体对活塞作功其值为（负），活塞对气体作功其值为（正）。

10．影响压力系数的主要因素一是吸气阀处于关闭状态时的（弹簧力），另一个是进气管道中的（压力波动）。

11．温度系数的大小取决于进气过程中加给气体的热量，其值与（气体冷却）及该级的（压力比）有关。

12．如果气缸冷却良好，进气过程加入气体的热量（少），则温度系数取值（较高）；传热温差大，造成实际气缸工作容积利用率（降低），温度系数取值（降低）。

13．泄漏系数表示（气阀）、（活塞环）、（填料）以及管道、附属设备等因密封不严而产生的气体泄漏对气缸容积利用程度的影响。

14．泄漏系数取值与气缸的（排列方式）、气缸与活塞杆的（直径）、曲轴转速、气体压力的高低以及气体的性质有关。
