测量基础知识与常用仪表使用注意事项

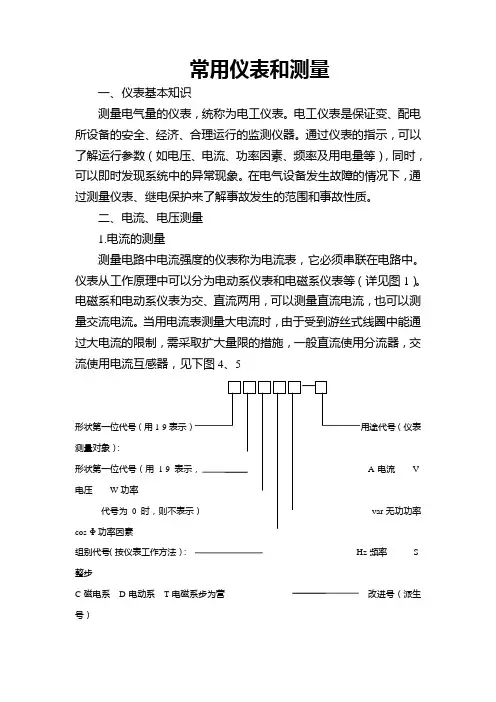

常用仪表和测量一、仪表基本知识测量电气量的仪表，统称为电工仪表。

电工仪表是保证变、配电所设备的安全、经济、合理运行的监测仪器。

通过仪表的指示，可以了解运行参数（如电压、电流、功率因素、频率及用电量等），同时，可以即时发现系统中的异常现象。

在电气设备发生故障的情况下，通过测量仪表、继电保护来了解事故发生的范围和事故性质。

二、电流、电压测量1.电流的测量测量电路中电流强度的仪表称为电流表，它必须串联在电路中。

仪表从工作原理中可以分为电动系仪表和电磁系仪表等（详见图1）。

电磁系和电动系仪表为交、直流两用，可以测量直流电流，也可以测量交流电流。

当用电流表测量大电流时，由于受到游丝式线圈中能通过大电流的限制，需采取扩大量限的措施，一般直流使用分流器，交流使用电流互感器，见下图4、5形状第一位代号（用1-9测量对象）：形状第一位代号（用1-9表示，A-电流V-电压W-功率代号为0时，则不表示）var-无功功率cos-Φ功率因素组别代号（按仪表工作方法）：Hz-频率S-整步C-磁电系D-电动系T-电磁系步为营改进号（派生号）L-整流系 B-振簧系 设计序号图1 IAL1 直流直通表（小电流）交流直通表（小电流） 图2图3IA器(大电流)2.电压的测量测量电路中电压的仪表,叫电压表,它必须并联在电路中。

见下图：+ +错误连接方法 正确连接方法三相电压转换测量回路测量直流电压时还必须注意极性，以免指针反打损坏仪表。

测量高压电压时，由于通过线圈的电流过大，会损坏电压表。

为了测量高压电压，通常采用附加电阻式或电压互感器后，再进行测量。

如下图：三、功率、功率因素的测量1.功率表分为有功功率表和无功功率表，同时还可分单相和三相。

单相接线方式三相接线方式2.功率因素表的测量功率因素表就是交流电路和视在功率的比例，功率因素也可分为单相和三相。

单相功率因素表三相功率因素表四、绝缘电阻的测量我们想要测量的绝缘的电阻，就必须要有工具，这个工具是兆欧表，又称为绝缘电阻摇表。

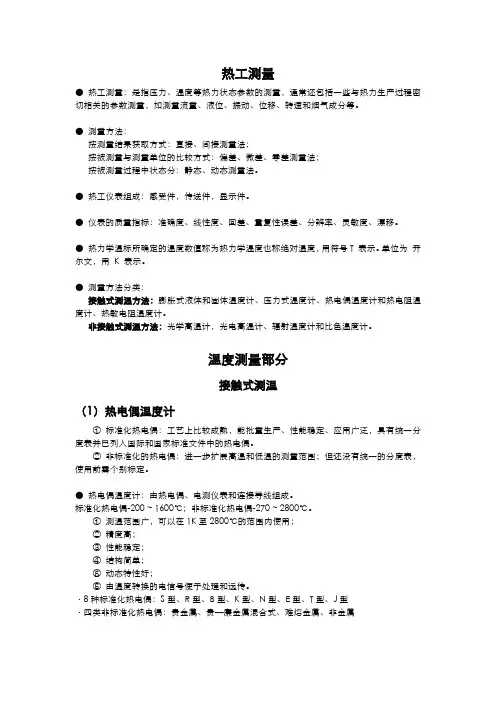

热工测量●热工测量：是指压力、温度等热力状态参数的测量，通常还包括一些与热力生产过程密切相关的参数测量，如测量流量、液位、振动、位移、转速和烟气成分等。

●测量方法：按测量结果获取方式：直接、间接测量法；按被测量与测量单位的比较方式：偏差、微差、零差测量法；按被测量过程中状态分：静态、动态测量法。

●热工仪表组成：感受件，传送件，显示件。

●仪表的质量指标：准确度、线性度、回差、重复性误差、分辨率、灵敏度、漂移。

●热力学温标所确定的温度数值称为热力学温度也称绝对温度，用符号T表示。

单位为开尔文，用K表示。

●测量方法分类：接触式测温方法：膨胀式液体和固体温度计、压力式温度计、热电偶温度计和热电阻温度计、热敏电阻温度计。

非接触式测温方法：光学高温计，光电高温计、辐射温度计和比色温度计。

温度测量部分接触式测温（1）热电偶温度计①标准化热电偶：工艺上比较成熟，能批量生产、性能稳定、应用广泛，具有统一分度表并已列入国际和国家标准文件中的热电偶。

②非标准化的热电偶：进一步扩展高温和低温的测量范围；但还没有统一的分度表，使用前需个别标定。

●热电偶温度计：由热电偶、电测仪表和连接导线组成。

标准化热电偶-200~1600℃；非标准化热电偶-270~2800℃。

①测温范围广，可以在1K至2800℃的范围内使用；②精度高；③性能稳定；④结构简单；⑤动态特性好；⑥由温度转换的电信号便于处理和远传。

·8种标准化热电偶：S型、R型、B型、K型、N型、E型、T型、J型·四类非标准化热电偶：贵金属、贵—廉金属混合式、难熔金属、非金属●热电偶测温原理：热电效应：两种不同成分的导体（或半导体）A和B的两端分别焊接或绞接在一起，形成一个闭合回路，如果两个接点的温度不同，则回路中将产生一个电动势，称之为热电势，这种效应称为热电效应。

●热电偶的基本定律：均质导体定律、中间导体定律、连接温度（中间温度）定律。

①均质导体定律：由一种均质导体所组成的闭和回路，不论导体的截面积如何及导体各处温度分布如何，都不能产生热电势。

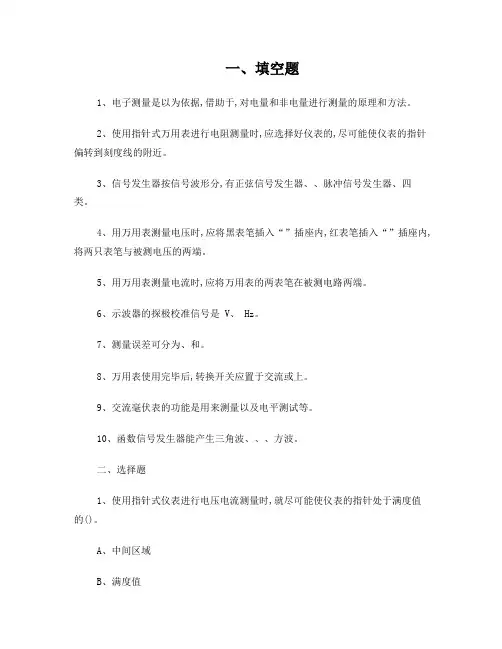

一、填空题1、电子测量是以为依据,借助于,对电量和非电量进行测量的原理和方法。

2、使用指针式万用表进行电阻测量时,应选择好仪表的,尽可能使仪表的指针偏转到刻度线的附近。

3、信号发生器按信号波形分,有正弦信号发生器、、脉冲信号发生器、四类。

4、用万用表测量电压时,应将黑表笔插入“”插座内,红表笔插入“”插座内,将两只表笔与被测电压的两端。

5、用万用表测量电流时,应将万用表的两表笔在被测电路两端。

6、示波器的探极校准信号是 V、 Hz。

7、测量误差可分为、和。

8、万用表使用完毕后,转换开关应置于交流或上。

9、交流毫伏表的功能是用来测量以及电平测试等。

10、函数信号发生器能产生三角波、、、方波。

二、选择题1、使用指针式仪表进行电压电流测量时,就尽可能使仪表的指针处于满度值的()。

A、中间区域B、满度值C、满度值的2/3以上区域D、满度值的1/3以下区域2、要测量40V左右的直流电压,用()的电压表较合适。

A、量程为100V、5.0 级B、量程为50V、0.5级C、量程为150V、0.5 级D、量程为30V、0.5 级3、在利用万用表电阻挡测量电阻时,发现指针不动,则说明( )。

A、电阻值较小,倍率挡选大了B、电阻值较大,倍率挡选大了C、测量机构坏了D、电阻值很大,倍率挡选小了4、在测量过程中,按规定对仪器进行校准和计量可以减少( )。

A、仪器误差B、理论误差C、方法误差D、人为误差5、系统误差决定了测量的( ),随机误差决定了测量的( )。

A、精密度B、正确度C、准确度D、稳定度6、使用指针式仪表进行电阻测量时,尽可能使仪表的指针处于满度值的()。

A、中间区域B、满度值C、满度值的2/3以上区域D、满度值的1/3以下区域7、当被测电压1000V<U<2500V时,万用表的红表笔插入()A、标有“2500V”的B、标有“10A”的C、万用表的负极D、万用表的正极8、( )与绝对误差大小相等,但符号相反。

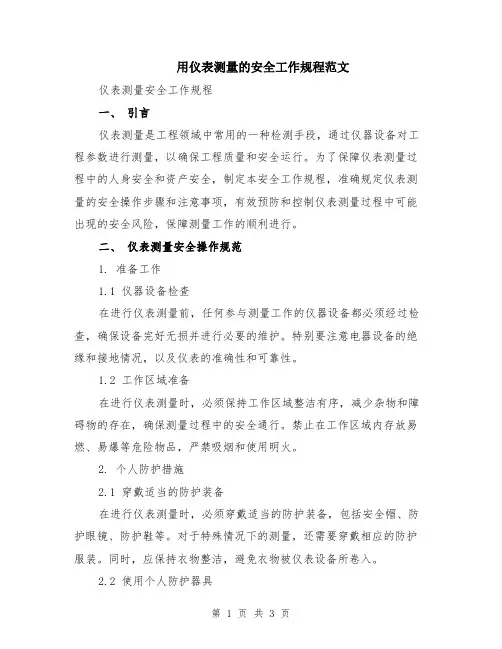

用仪表测量的安全工作规程范文仪表测量安全工作规程一、引言仪表测量是工程领域中常用的一种检测手段，通过仪器设备对工程参数进行测量，以确保工程质量和安全运行。

为了保障仪表测量过程中的人身安全和资产安全，制定本安全工作规程，准确规定仪表测量的安全操作步骤和注意事项，有效预防和控制仪表测量过程中可能出现的安全风险，保障测量工作的顺利进行。

二、仪表测量安全操作规范1. 准备工作1.1 仪器设备检查在进行仪表测量前，任何参与测量工作的仪器设备都必须经过检查，确保设备完好无损并进行必要的维护。

特别要注意电器设备的绝缘和接地情况，以及仪表的准确性和可靠性。

1.2 工作区域准备在进行仪表测量时，必须保持工作区域整洁有序，减少杂物和障碍物的存在，确保测量过程中的安全通行。

禁止在工作区域内存放易燃、易爆等危险物品，严禁吸烟和使用明火。

2. 个人防护措施2.1 穿戴适当的防护装备在进行仪表测量时，必须穿戴适当的防护装备，包括安全帽、防护眼镜、防护鞋等。

对于特殊情况下的测量，还需要穿戴相应的防护服装。

同时，应保持衣物整洁，避免衣物被仪表设备所卷入。

2.2 使用个人防护器具在使用某些特殊仪表进行测量时，需要佩戴个人防护器具，如呼吸器、耳塞等。

在测量过程中，应正确使用个人防护器具，并随时关注其性能和状况。

3. 测量操作规范3.1 严格按照操作手册操作在仪表测量过程中，必须严格按照操作手册的要求进行操作，包括仪表的开关操作、测量范围的设定、测量参数的读取等。

不得擅自更改或忽略任何操作步骤，以确保测量的准确性和可靠性。

3.2 禁止对仪表设备进行改动在测量过程中，禁止对仪表设备进行任何形式的改动或修理，特别是电气仪表的线路接线等操作，以免引起电气火灾或触电等安全事故。

3.3 注意测量环境条件在进行仪表测量时，必须注意测量环境的温度、湿度、气压等条件对测量结果的影响。

有需要时，应采取必要的校正和修正措施，保证测量的准确性。

4. 应急处理4.1 熟悉应急处理程序在仪表测量工作中，必须熟悉应急处理程序，了解各类应急情况下的处理方法和步骤。

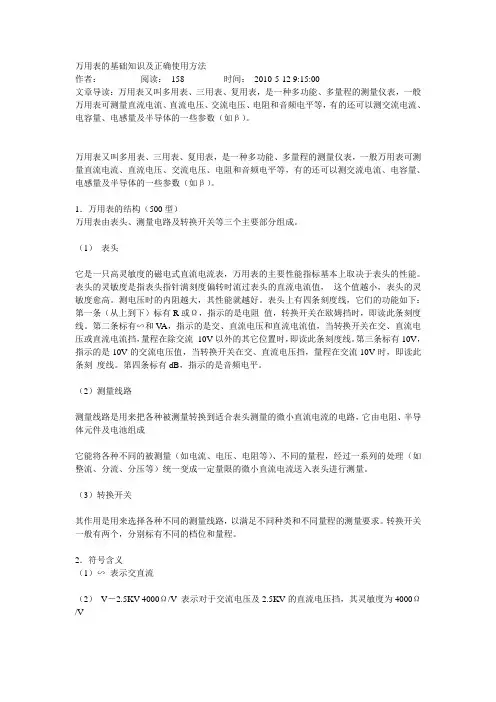

万用表的基础知识及正确使用方法作者：阅读：158 时间：2010-5-12 9:15:00文章导读：万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（寻修网/注：其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

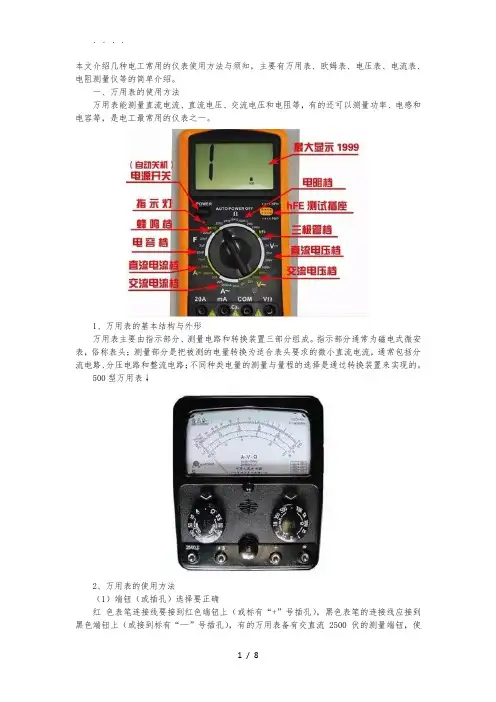

本文介绍几种电工常用的仪表使用方法与须知，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。

一、万用表的使用方法万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。

1、万用表的基本结构与外形万用表主要由指示部分、测量电路和转换装置三部分组成。

指示部分通常为磁电式微安表，俗称表头；测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、分压电路和整流电路；不同种类电量的测量与量程的选择是通过转换装置来实现的。

500型万用表↓2、万用表的使用方法（1）端钮（或插孔）选择要正确红色表笔连接线要接到红色端钮上（或标有“+”号插孔），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔），有的万用表备有交直流2500 伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔），而红色测试棒接到2500伏的端钮上（或插孔）。

（2）转换开关位置的选择要正确根据测量对象将转换开关转到需要的位置上。

如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。

有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。

使用时应先选择测量种类，然后选择测量量程。

（3）量程选择要适宜根据被测量的大致围，将转换开关转至该种类的适当量程上。

测量电压或电流时，最好使指针在量程的二分之一到三分之二的围，读数较为准确。

（4）正确进行读数在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。

因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

（5）欧姆档的正确使用①选择适宜的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。

②调零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。

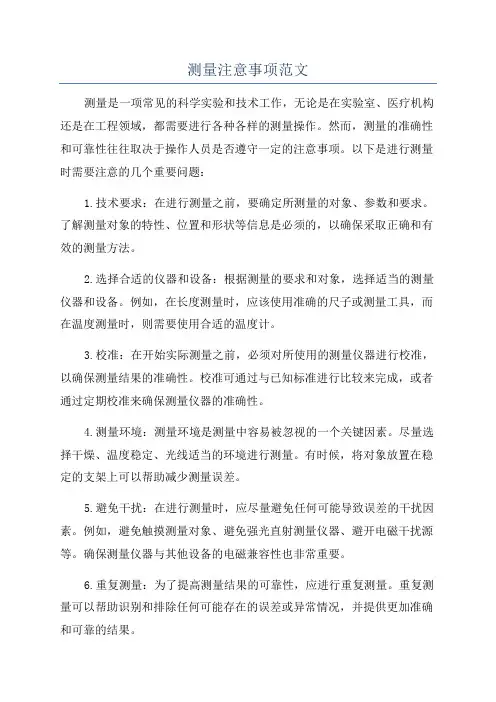

测量注意事项范文测量是一项常见的科学实验和技术工作，无论是在实验室、医疗机构还是在工程领域，都需要进行各种各样的测量操作。

然而，测量的准确性和可靠性往往取决于操作人员是否遵守一定的注意事项。

以下是进行测量时需要注意的几个重要问题：1.技术要求：在进行测量之前，要确定所测量的对象、参数和要求。

了解测量对象的特性、位置和形状等信息是必须的，以确保采取正确和有效的测量方法。

2.选择合适的仪器和设备：根据测量的要求和对象，选择适当的测量仪器和设备。

例如，在长度测量时，应该使用准确的尺子或测量工具，而在温度测量时，则需要使用合适的温度计。

3.校准：在开始实际测量之前，必须对所使用的测量仪器进行校准，以确保测量结果的准确性。

校准可通过与已知标准进行比较来完成，或者通过定期校准来确保测量仪器的准确性。

4.测量环境：测量环境是测量中容易被忽视的一个关键因素。

尽量选择干燥、温度稳定、光线适当的环境进行测量。

有时候，将对象放置在稳定的支架上可以帮助减少测量误差。

5.避免干扰：在进行测量时，应尽量避免任何可能导致误差的干扰因素。

例如，避免触摸测量对象、避免强光直射测量仪器、避开电磁干扰源等。

确保测量仪器与其他设备的电磁兼容性也非常重要。

6.重复测量：为了提高测量结果的可靠性，应进行重复测量。

重复测量可以帮助识别和排除任何可能存在的误差或异常情况，并提供更加准确和可靠的结果。

7.数据处理：在测量完成后，需要对测量结果进行适当的数据处理和分析。

这可以包括计算平均值、标准差、相对误差等统计指标，以评估测量的准确性和可靠性。

8.结果记录：测量完成后，应及时记录和保存测量数据和结果。

这样可以提供后续数据分析和比较的依据，同时也有助于追溯测量操作和结果。

总之，准确和可靠的测量结果对于科学研究、工程设计和制造过程等都非常重要。

遵守上述的测量注意事项可以帮助保证测量的准确性和可靠性，从而有效地支持各种科学实验和技术工作。

常用电工仪表的使用实验报告1. 介绍在电工领域，使用各种电工仪表是非常常见的。

这些仪表用于测量电流、电压、电阻等电气参数，帮助工程师完成各种电工工作。

本实验报告旨在介绍常用电工仪表的使用方法以及实际应用。

2. 安全注意事项在使用电工仪表之前，务必要注意以下安全事项：2.1 使用绝缘手套在接触高电压设备或进行高电压测量时，应佩戴绝缘手套以保护自己的安全。

2.2 禁止在带电条件下进行接线或调整在进行电路接线或参数调整时，务必确保电路处于断电状态，以免引发危险。

2.3 避免过载在使用电流表或电压表时，要确保选择适当的量程，以避免过载损坏仪表，或对自身造成伤害。

3. 常用电工仪表下面介绍几种常用的电工仪表及其使用方法。

3.1 电流表电流表主要用于测量电路中的电流大小，其使用方法如下所示： 1. 将电流表接入电路中，与电流流过的位置串联连接。

2. 根据待测电流的范围，选取合适的量程档位。

3. 打开电流表的选择开关，并等待读数稳定。

4. 记录所测得的电流数值，并注意单位。

3.2 电压表电压表用于测量电路中的电压大小，其使用方法如下所示： 1. 将电压表接入电路中，与待测电压相平行连接。

2. 根据待测电压的范围，选取合适的量程档位。

3. 打开电压表的选择开关，并等待读数稳定。

4. 记录所测得的电压数值，并注意单位。

3.3 电阻表电阻表用于测量电路中的电阻数值，其使用方法如下所示： 1. 将电阻表接入电路中，与待测电阻相取代连接。

2. 根据待测电阻的范围，选取合适的量程档位。

3. 打开电阻表的选择开关，并等待读数稳定。

4. 记录所测得的电阻数值，并注意单位。

4. 实验过程以下是在实验室中使用常用电工仪表进行实验的具体过程：4.1 实验准备1.准备所需的电工仪表：电流表、电压表和电阻表。

2.验证仪表的工作状态，确保其能够正常使用。

3.确定待测电路的参数范围，选择合适的量程档位。

4.2 实验步骤1.将电流表按照3.1小节中的使用方法连接到待测电路中。

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。
