半导体器件物理课程总结2014

半导体物理的心得体会半导体物理学作为现代电子技术的重要基础，对于了解材料特性、器件设计与制造具有重要意义。

通过学习半导体物理学，我深刻认识到半导体材料的特殊性质以及对电子学发展的巨大贡献。

下面我将从晶体结构、能带理论、载流子行为以及PN结构等方面进行总结与分析。

一、晶体结构晶体结构是理解半导体物理学的基础。

晶体结构的完美排列使得半导体材料具有一定的导电性能。

晶体结构的种类包括立方晶系、六方晶系等等。

通过了解晶体结构，我明白了导电特性与晶格结构之间的密切关系，这使得我更好地理解了半导体器件的工作原理。

二、能带理论能带理论是理解半导体导电性质的关键。

半导体材料的导电行为与其电子能带的填充情况密切相关。

通过学习能带理论，我了解了半导体材料中导带和价带的能级分布情况，以及能带之间的能隙。

同时，我还了解到掺杂对材料导电性质的影响，N型半导体和P型半导体之间的差异。

能带理论为我深入理解半导体器件的工作原理提供了基础。

三、载流子行为载流子是半导体材料的导电活性粒子，对于半导体器件的性能起着决定性作用。

学习半导体物理学，我了解到半导体材料中存在着电子和空穴两种载流子。

电子是valence带中被激发到conduction带的粒子，而空穴则是原子缺陷引起的带内能级。

通过对载流子行为的研究，我明白了不同的载流子浓度和迁移率对半导体器件的性能影响。

因此，在半导体器件设计和集成电路制造过程中，合理控制载流子行为至关重要。

四、PN结构PN结构是最基本也是最常见的半导体器件结构之一。

通过学习半导体物理学，我了解到PN结构的形成与掺杂技术有密切关系。

PN结构的正向偏置和反向偏置使半导体器件能够应用于二极管、三极管等各种电子元件中。

此外，通过掌握PN结构的工作原理，我还能够理解光电二极管、太阳能电池等新型半导体器件。

总结通过学习半导体物理学，我对半导体材料的特性、器件设计和制造有了更深入的了解。

晶体结构、能带理论、载流子行为以及PN结构等方面的知识为我提供了一个全面的半导体物理学认知框架。

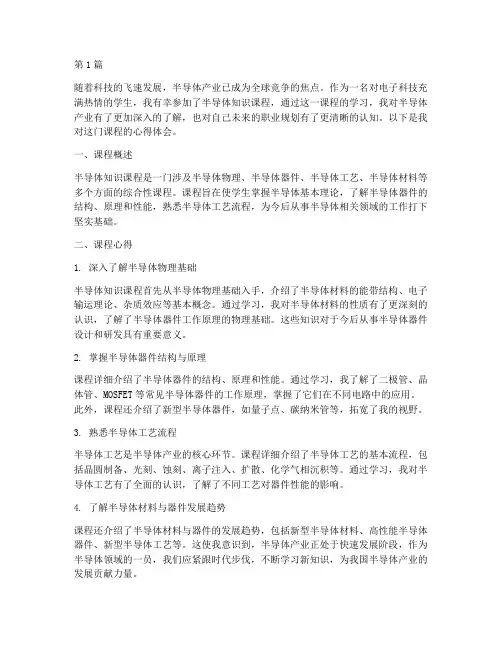

第1篇随着科技的飞速发展，半导体产业已成为全球竞争的焦点。

作为一名对电子科技充满热情的学生，我有幸参加了半导体知识课程，通过这一课程的学习，我对半导体产业有了更加深入的了解，也对自己未来的职业规划有了更清晰的认知。

以下是我对这门课程的心得体会。

一、课程概述半导体知识课程是一门涉及半导体物理、半导体器件、半导体工艺、半导体材料等多个方面的综合性课程。

课程旨在使学生掌握半导体基本理论，了解半导体器件的结构、原理和性能，熟悉半导体工艺流程，为今后从事半导体相关领域的工作打下坚实基础。

二、课程心得1. 深入了解半导体物理基础半导体知识课程首先从半导体物理基础入手，介绍了半导体材料的能带结构、电子输运理论、杂质效应等基本概念。

通过学习，我对半导体材料的性质有了更深刻的认识，了解了半导体器件工作原理的物理基础。

这些知识对于今后从事半导体器件设计和研发具有重要意义。

2. 掌握半导体器件结构与原理课程详细介绍了半导体器件的结构、原理和性能。

通过学习，我了解了二极管、晶体管、MOSFET等常见半导体器件的工作原理，掌握了它们在不同电路中的应用。

此外，课程还介绍了新型半导体器件，如量子点、碳纳米管等，拓宽了我的视野。

3. 熟悉半导体工艺流程半导体工艺是半导体产业的核心环节。

课程详细介绍了半导体工艺的基本流程，包括晶圆制备、光刻、蚀刻、离子注入、扩散、化学气相沉积等。

通过学习，我对半导体工艺有了全面的认识，了解了不同工艺对器件性能的影响。

4. 了解半导体材料与器件发展趋势课程还介绍了半导体材料与器件的发展趋势，包括新型半导体材料、高性能半导体器件、新型半导体工艺等。

这使我意识到，半导体产业正处于快速发展阶段，作为半导体领域的一员，我们应紧跟时代步伐，不断学习新知识，为我国半导体产业的发展贡献力量。

5. 培养团队协作与沟通能力在课程学习中，我们进行了一系列的讨论、实验和项目实践。

这些活动不仅锻炼了我的专业技能，还培养了我的团队协作与沟通能力。

半导体物理总结-讲义(1)《半导体物理总结-讲义》是一本关于半导体物理基础知识的讲解材料，其中包括半导体的基本特性、载流子运动、PN结、场效应管等内容。

以下为该书的重点内容概述：一、半导体材料特性1. 能带结构：半导体的能带结构高于导体、低于绝缘体，因此具有介于导体和绝缘体之间的导电和绝缘特性。

2. 晶格结构：半导体具有有序、周期性的晶体结构，能够有效控制电子在晶体内的运动。

3. 掺杂：通过掺杂材料改变半导体的电子浓度，从而使其具有p型或n型半导体的特性。

二、载流子运动1. 热激发：半导体中的电子可以受到能量的激励而被激发到导带中。

热能、光能、电场或磁场都可以起到激发的作用。

2. 离子化：在电场的作用下，半导体中的电子可能与晶格原子碰撞，失去能量而被离子化。

形成的正负离子对在电场作用下会向相反方向漂移。

3. 扩散：电子或空穴在半导体中由高浓度区域向低浓度区域扩散，使浓度逐渐平均，实现电流的流动。

扩散是在没有外电场的情况下发生的。

三、PN结1. 构成：PN结由p型半导体和n型半导体组成。

2. 特性：PN结具有一定的整流特性，能够阻止电流从n型半导体流向p型半导体，但允许反向电流。

3. 工作原理：在PN结中，载流子在电场的作用下发生扩散和漂移，形成电流。

四、场效应管1. 构成：场效应管由栅、漏极和源极三部分构成。

栅极位于n型半导体上，由于n型半导体中的电子易受到电场的影响，因此在栅极上加入电信号可以控制通道的导电性。

2. 工作原理：在没有控制电压的作用下，场效应管的通道是关闭的。

当加入一定电压时，栅极上的电场可以将通道打开，使得电流得以流动。

以上为《半导体物理总结-讲义》的重点内容概述，读者可根据需要深入学习相关内容。

半导体物理和半导体器件学习总结1最近看了⼀遍半导体物理和半导体器件物理，准备总结⼀下。

涉及的内容和概念⾮常多，需要写好多篇，并配合图⽚和思维导图。

同时复习以前做过的习题、ppt、整理出的考研题等等。

但其实想要系统的理解其原理，还需要⼀些量⼦、电磁场、热⼒学、固体物理的知识，才能完整的掌握。

当然这些课我学的也不好，准备复习⼀下。

所以这⾥超纲或者不解的部分，我会做出记号，等明⽩之后再来解答。

1. 半导体物理基础和能带理论2. 载流⼦统计分布3. PN结原理4. ⾦半接触和MIS结构1. PN结原理2. 双极型晶体管3. MOS原理以上即为整理的⽬录，本次先从第⼀章，半导体物理基础和能带理论开始。

⼀、半导体物理基础和能带理论1、能带论①：⽤单电⼦近似法研究晶体中电⼦状态的理论称为能带论单电⼦近似法只知道密度泛函理论，虽然具体的推导也不太会，但⼤概意思了解⼀点。

这部分可能还要看看固体物理课本。

2、⾦刚⽯型结构：sp3杂化轨道这部分确实不太懂，好像是量⼦⼒学⾥⾯的内容，还要再复习⼀下②3、分⼦结构：四族主要是⾦刚⽯型结构三五族主要是闪锌矿型结构晶向、晶⾯之类的概念就不看了，具体研究遇到再说。

4、原⼦的能级和晶体的能带能级分⽴的原⼦形成晶体后，各个原⼦的电⼦壳层会有⼀定的交叠，外层交叠多，内层少，所以会产⽣电⼦共有化运动，越外层越显著。

同时能级分裂形成能带。

形成晶体的原⼦数N很⼤时，会形成明显的能带，叫做允带，允带之间是禁带。

但能带不⼀定与能级⼀⼀对应，例如硅、锗，它们都有四个价电⼦，两个s电⼦、两个p电⼦，组成晶体后，由于轨道杂化，形成上下两个能带，分别可以容纳4N个电⼦，于是形成满的价带和空的导带。

这部分还是不是很明⽩，可能还需要复习量⼦和近代物理才⾏。

③5、布⾥渊区与能带单电⼦近似的概念：晶体中的某⼀个电⼦是在周期性排列且固定不动的原⼦核的势场，以及⼤量电⼦的平均势场中运动，这个势场也是周期性变化的，周期与晶格周期相同。

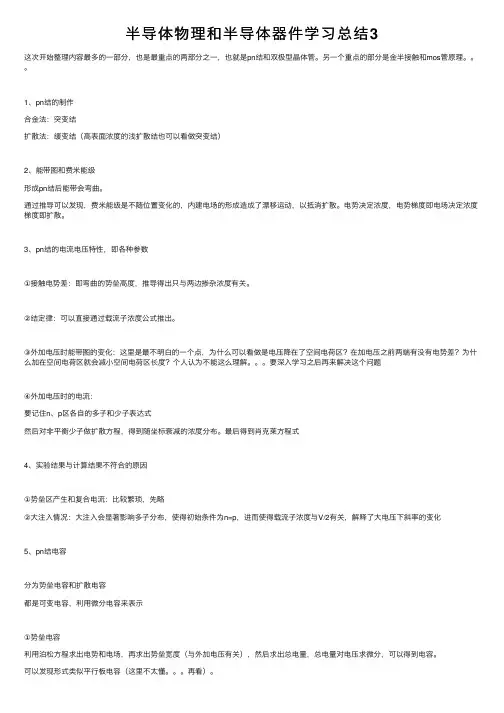

半导体物理和半导体器件学习总结3这次开始整理内容最多的⼀部分，也是最重点的两部分之⼀，也就是pn结和双极型晶体管。

另⼀个重点的部分是⾦半接触和mos管原理。

1、pn结的制作合⾦法：突变结扩散法：缓变结（⾼表⾯浓度的浅扩散结也可以看做突变结）2、能带图和费⽶能级形成pn结后能带会弯曲。

通过推导可以发现，费⽶能级是不随位置变化的，内建电场的形成造成了漂移运动，以抵消扩散。

电势决定浓度，电势梯度即电场决定浓度梯度即扩散。

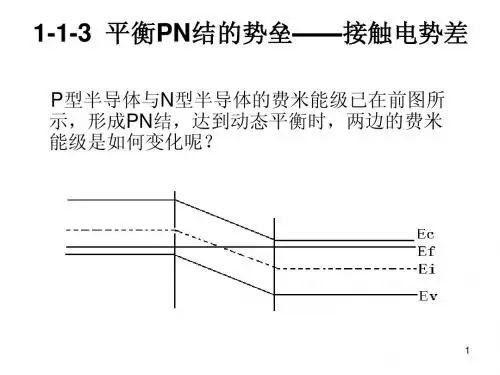

3、pn结的电流电压特性，即各种参数①接触电势差：即弯曲的势垒⾼度，推导得出只与两边掺杂浓度有关。

②结定律：可以直接通过载流⼦浓度公式推出。

③外加电压时能带图的变化：这⾥是最不明⽩的⼀个点，为什么可以看做是电压降在了空间电荷区？在加电压之前两端有没有电势差？为什么加在空间电荷区就会减⼩空间电荷区长度？个⼈认为不能这么理解。

要深⼊学习之后再来解决这个问题④外加电压时的电流：要记住n、p区各⾃的多⼦和少⼦表达式然后对⾮平衡少⼦做扩散⽅程，得到随坐标衰减的浓度分布。

最后得到肖克莱⽅程式4、实验结果与计算结果不符合的原因①势垒区产⽣和复合电流：⽐较繁琐，先略②⼤注⼊情况：⼤注⼊会显著影响多⼦分布，使得初始条件为n=p，进⽽使得载流⼦浓度与V/2有关，解释了⼤电压下斜率的变化5、pn结电容分为势垒电容和扩散电容都是可变电容，利⽤微分电容来表⽰①势垒电容利⽤泊松⽅程求出电势和电场，再求出势垒宽度（与外加电压有关），然后求出总电量，总电量对电压求微分，可以得到电容。

可以发现形式类似平⾏板电容（这⾥不太懂。

再看）。

减⼩势垒电容的途径：降低低掺杂⼀侧的浓度，减⼩截⾯积。

以上推导⼀般适⽤于反向电压。

②扩散电容对载流⼦在空间上积分，得到与e^V有关的电荷量，然后对V微分，得到电容。

⼤的正向偏压时，扩散电容起主要作⽤。

6、pn结击穿雪崩击穿，隧道击穿，热电击穿①雪崩击穿：反向电压很⼤时②隧道击穿（齐纳击穿）：浓度⾼，反向偏压不太⼤时③热电击穿：反向偏压时的温度正反馈，禁带宽度⽐较⼩的半导体，反向饱和电流较⼤，易发⽣7、隧道效应略了，真不太懂。

半导体物理的心得体会一、引言在学习半导体物理的过程中，我不仅仅学到了有关半导体材料、器件以及其应用的基本知识，更重要的是领悟到了科学研究的思维方式和方法。

本文将从我的学习体会出发，对半导体物理进行探讨和总结。

二、半导体材料的基本性质半导体材料是介于导体和绝缘体之间的材料，具备一些独特的特性。

比如，它的电导率随着温度的变化而改变，且在室温下的电导率介于导体和绝缘体之间。

另外，半导体材料还具备自激活和本征导电的特性，这些性质使得半导体物理具有广泛的应用前景。

三、半导体器件的工作原理半导体器件是半导体物理的重要应用之一，常见的半导体器件包括二极管、晶体管和光电二极管等。

通过研究半导体器件的工作原理，我们可以深入理解半导体材料的特性。

以二极管为例，它是由P型半导体和N型半导体结合而成。

当施加正向偏置电压时，P型半导体中的空穴向N型半导体中的电子进行扩散，并发生复合现象，导致电流通过。

而当施加反向偏置电压时，由于内建电场的作用，电流无法通过二极管，呈现出绝缘体的特性。

通过对这些器件的研究和理解，我们可以设计和改进各种半导体器件，以满足不同的应用需求。

四、半导体物理的应用领域半导体物理广泛应用于电子、光电、通信、信息技术等领域。

在电子领域，半导体材料和器件被广泛用于集成电路、计算机硬件、智能手机等电子产品中，推动了电子技术的快速发展。

在光电领域，半导体材料可以通过受激发射产生激光，同时也可以将光信号转化为电信号，实现光电转换。

在通信领域，光纤通信技术的发展离不开半导体材料和器件的支持。

在信息技术领域，半导体材料在存储器件、传感器件以及量子计算等方面的应用具有重要价值。

可以说，半导体物理的应用已经深入到我们生活的方方面面。

五、我对半导体物理的心得体会在学习半导体物理的过程中，我深刻认识到物理学与工程技术的紧密联系。

只有深入理解半导体物理的原理和机制，才能够在实践中应用和创新。

而且需要不断学习和关注最新的科研进展，以跟上发展的步伐。

半导体物理归纳总结高中半导体物理是高中物理中的重要内容之一，是学生们理解电子学和光电子学等深入领域的基础。

本文将对半导体物理的主要概念和原理进行归纳总结，帮助高中学生们更好地理解和应用这一知识。

一、半导体的基本特性半导体是一类电导率介于导体和绝缘体之间的固体材料。

其电导率随温度的变化而变化，体现了其特殊的电学性质。

半导体具有以下几个基本特性：1.1 带隙半导体的带隙是指其原子结构中包含的能带之间的能量差。

带隙越小，半导体中的电子越容易被激发到导带中，电导率越高。

常见的半导体材料如硅、锗等具有较小的带隙，因而被广泛应用。

1.2 频带理论频带理论是解释半导体电导率的重要理论基础。

在这一理论中，半导体的电子结构被描述为能带的形式，其中包含价带和导带。

价带中的电子处于低能态，不易被激发，而导带中的电子具有较高的能量，可以参与导电。

1.3 掺杂掺杂是指在半导体材料中加入少量的杂质，从而改变其电学性质。

掺杂可以使半导体呈现n型或p型的性质，分别对应电子主导的导电和空穴主导的导电。

二、半导体器件半导体器件是基于半导体材料制造的电子元件，广泛应用于各类电子设备中。

常见的半导体器件包括二极管、晶体管和集成电路等。

以下对其中几种常见的器件进行介绍：2.1 二极管二极管是由p型和n型半导体材料构成的器件，其具有单向导电性。

在导通状态下，电流可以从p区域流向n区域，而在反向偏置时，电流几乎无法通过。

二极管广泛应用于电源、信号调理、光电转换等领域。

2.2 晶体管晶体管是一种用于放大、开关、调制等功能的半导体器件，由n-p-n或p-n-p三层结构构成。

晶体管的工作原理基于控制栅极电压来改变集电极和发射极间的电流。

它的小体积、低功耗和高可靠性使其成为现代电子技术中不可或缺的元件。

2.3 集成电路集成电路是将数百万个晶体管和其他电子元件集成在一块芯片上的器件，是现代电子技术的重要组成部分。

集成电路的制造工艺和设计技术不断发展，使其性能和功能大幅提升。

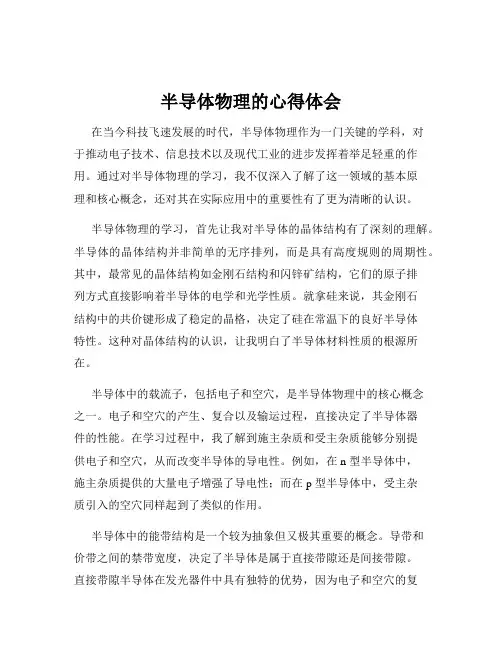

半导体物理的心得体会在当今科技飞速发展的时代，半导体物理作为一门关键的学科，对于推动电子技术、信息技术以及现代工业的进步发挥着举足轻重的作用。

通过对半导体物理的学习，我不仅深入了解了这一领域的基本原理和核心概念，还对其在实际应用中的重要性有了更为清晰的认识。

半导体物理的学习，首先让我对半导体的晶体结构有了深刻的理解。

半导体的晶体结构并非简单的无序排列，而是具有高度规则的周期性。

其中，最常见的晶体结构如金刚石结构和闪锌矿结构，它们的原子排列方式直接影响着半导体的电学和光学性质。

就拿硅来说，其金刚石结构中的共价键形成了稳定的晶格，决定了硅在常温下的良好半导体特性。

这种对晶体结构的认识，让我明白了半导体材料性质的根源所在。

半导体中的载流子，包括电子和空穴，是半导体物理中的核心概念之一。

电子和空穴的产生、复合以及输运过程，直接决定了半导体器件的性能。

在学习过程中，我了解到施主杂质和受主杂质能够分别提供电子和空穴，从而改变半导体的导电性。

例如，在 n 型半导体中，施主杂质提供的大量电子增强了导电性；而在 p 型半导体中，受主杂质引入的空穴同样起到了类似的作用。

半导体中的能带结构是一个较为抽象但又极其重要的概念。

导带和价带之间的禁带宽度，决定了半导体是属于直接带隙还是间接带隙。

直接带隙半导体在发光器件中具有独特的优势，因为电子和空穴的复合能够直接释放出光子；而间接带隙半导体则在一些逻辑器件中表现出色。

通过对能带结构的研究，我们能够更好地设计和优化半导体器件，以满足不同的应用需求。

在学习半导体物理的过程中，我还深入了解了半导体器件的工作原理。

例如，二极管作为最简单的半导体器件之一，其单向导电性是基于 pn 结的特性。

当 p 区和 n 区结合时，形成的内建电场阻止了多数载流子的扩散，但促进了少数载流子的漂移。

在正向偏置时，电流能够顺利通过；而在反向偏置时，电流极小，从而实现了单向导电的功能。

晶体管则是更为复杂但也更为重要的半导体器件。

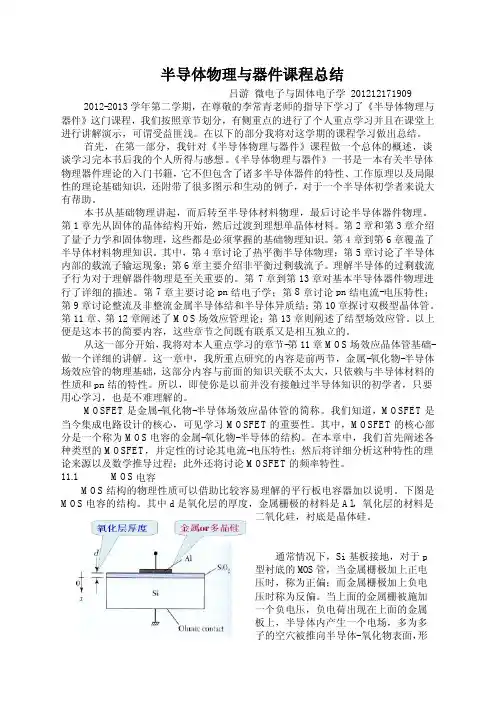

半导体物理与器件课程总结吕游微电子与固体电子学201212171909 2012-2013学年第二学期，在尊敬的李常青老师的指导下学习了《半导体物理与器件》这门课程，我们按照章节划分，有侧重点的进行了个人重点学习并且在课堂上进行讲解演示，可谓受益匪浅。

在以下的部分我将对这学期的课程学习做出总结。

首先，在第一部分，我针对《半导体物理与器件》课程做一个总体的概述，谈谈学习完本书后我的个人所得与感想。

《半导体物理与器件》一书是一本有关半导体物理器件理论的入门书籍，它不但包含了诸多半导体器件的特性、工作原理以及局限性的理论基础知识，还附带了很多图示和生动的例子，对于一个半导体初学者来说大有帮助。

本书从基础物理讲起，而后转至半导体材料物理，最后讨论半导体器件物理。

第1章先从固体的晶体结构开始，然后过渡到理想单晶体材料。

第2章和第3章介绍了量子力学和固体物理，这些都是必须掌握的基础物理知识。

第4章到第6章覆盖了半导体材料物理知识。

其中，第4章讨论了热平衡半导体物理；第5章讨论了半导体内部的载流子输运现象；第6章主要介绍非平衡过剩载流子。

理解半导体的过剩载流子行为对于理解器件物理是至关重要的。

第7章到第13章对基本半导体器件物理进行了详细的描述。

第7章主要讨论pn结电子学；第8章讨论pn结电流-电压特性；第9章讨论整流及非整流金属半导体结和半导体异质结；第10章探讨双极型晶体管。

第11章、第12章阐述了MOS场效应管理论；第13章则阐述了结型场效应管。

以上便是这本书的简要内容，这些章节之间既有联系又是相互独立的。

从这一部分开始，我将对本人重点学习的章节-第11章MOS场效应晶体管基础-做一个详细的讲解。

这一章中，我所重点研究的内容是前两节，金属-氧化物-半导体场效应管的物理基础，这部分内容与前面的知识关联不太大，只依赖与半导体材料的性质和pn结的特性。

所以，即使你是以前并没有接触过半导体知识的初学者，只要用心学习，也是不难理解的。

半导体物理知识点总结范文一、半导体物理知识大纲Ø核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）è半导体中的电子状态（第1章）è半导体中的杂质和缺陷能级（第2章）Ø核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）è半导体中载流子的统计分布（第3章）è半导体的导电性（第4章）è非平衡载流子（第5章）Ø核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）è半导体光学性质（第10章）è半导体热电性质（第11章）è半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaA的能带结构。

在1.1节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在1.3节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在1.6节，介绍Si、Ge的能带结构。

（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaA的能带结构。

半导体物理和半导体器件学习总结2决定把剩下的内容分成三部分，⼀是载流⼦统计分布，⼆是pn结和三极管，三是⾦半接触和mos管原理今天整理⼀下载流⼦统计分布。

⼀、状态密度的概念在导带和价带中，实际上是⽆数个能级。

因为间隔很⼩所以看作是连续的。

假设在单位能量变化中，有dZ个量⼦态，则状态密度为g（E）=dZ/dE，即单位能量间隔的量⼦状态数。

求法：先求出k空间的量⼦态数，即k空间的量⼦状态密度，然后算出k空间中dE对应的k空间体积。

两者相乘就得到了状态密度。

这⾥⼜⼀次出现了k空间，还是不太明⽩orz。

通过分析，k空间的状态是均匀分布的。

然后根据E-k关系，此处是带底的E-k关系。

得到E和E+dE的等能⾯对应的k和k+dk，求出体积差，就得到了dE对应的k空间体积。

这个体积乘以k空间状态密度，就得到了dE的状态密度。

最后的结果表明，状态密度与能量的开⽅成正⽐。

然⽽在实际的分析中，⽐如硅，锗，等能⾯是旋转椭球⾯，情况分析更为复杂，先略了，其实是不会。

状态密度这个概念最难的地⽅还是k空间和等能⾯的理解，需要很好的物理基础。

2、费⽶分布函数电⼦虽然有不同的状态，分布于不同的能级，且在不断变化，但是宏观来看，电⼦在不同能量的量⼦态上的统计分布概率是⼀定的。

根据量⼦统计理论，服从泡利不相容原理的电⼦遵循费⽶统计律。

即能量为E的⼀个量⼦态被⼀个电⼦占据的概率为f（E）。

式中出现了Ef称为费⽶能级，它与温度，导电类型，杂质含量，以及能量零点的选取有关。

它是⼀个重要的物理参数，只要知道费⽶能级，在⼀定温度下电⼦在各个量⼦态的统计分布就确定了。

更多的内容涉及就到热⼒学和统计物理了，实在是没学好，等过⼏天复习吧。

⼀般可以认为，温度不是很⾼时，能量⼤于费⽶能级的量⼦态⼏乎没有电⼦占据，能量⼩于费⽶能级的量⼦态基本填满。

费⽶能级标志了电⼦填充能级的⽔平。

3、玻尔兹曼分布函数适⽤于E⽐Ef明显⼤的时候，分布表达式分母略去了1。

费⽶统计律和玻尔兹曼统计律的主要差别在于，前者收到泡利不相容原理的限制。

半导体物理绪 论 一、什么是半导体导体 半导体 绝缘体电导率ρ <310- 9310~10- 910> cm ∙Ω此外，半导体还有以下重要特性1、 温度可以显著改变半导体导电能力例如：纯硅（Si ） 若温度从 30C 变为C 20时，ρ增大一倍2、 微量杂质含量可以显著改变半导体导电能力例如：若有100万硅掺入1个杂质（P . Be ）此时纯度99.9999% ，室温（C 27 300K ）时，电阻率由214000Ω降至0.2Ω3、 光照可以明显改变半导体的导电能力例如：淀积在绝缘体基片上（衬底）上的硫化镉（CdS ）薄膜，无光照时电阻（暗电阻）约为几十欧姆，光照时电阻约为几十千欧姆。

另外，磁场、电场等外界因素也可显著改变半导体的导电能力。

综上：● 半导体是一类性质可受光、热、磁、电，微量杂质等作用而改变其性质的材料。

二、课程内容本课程主要解决外界光、热、磁、电，微量杂质等因素如何影响半导体性质的微观机制。

预备知识——化学键的性质及其相应的具体结构晶体：常用半导体材料Si Ge GaAs 等都是晶体固体非晶体：非晶硅（太阳能电池主要材料）晶体的基本性质：固定外形、固定熔点、更重要的是组成晶体的原子（离子）在较大范围里（610-m ）按一定方式规则排列——称为长程有序。

单晶：主要分子、原子、离子延一种规则摆列贯穿始终。

多晶：由子晶粒杂乱无章的排列而成。

非晶体：没有固定外形、固定熔点、内部结构不存在长程有序，仅在较小范围（几个原子距）存在结构有序——短程有序。

§1 化学键和晶体结构1、 原子的负电性化学键的形成取决于原子对其核外电子的束缚力强弱。

电离能：失去一个价电子所需的能量。

亲和能：最外层得到一个价电子成为负离子释放的能量。

(ⅡA 族和氧除外) 原子负电性=（亲和能+电离能）18.0⨯ （Li 定义为1）● 负电性反映了两个原子之间键合时最外层得失电子的难易程度。

● 价电子向负电性大的原子转移ⅠA 到ⅦA ，负电性增大，非金属性增强同族元素从上到下，负电性减弱，金属性增强2、 化学键的类型和晶体结构的规律性ⅰ）离子晶体：(NaCl)由正负离子静电引力形成的结合力叫离子键，由离子键结合成的晶体叫离子晶体（极性警惕） ●离子晶体的结构特点：任何一个离子的最近邻必是带相反电荷的离子。
