电气工程施工规范要求电气工程作为现代建筑中必不可少的一部分，在建筑过程中扮演着重要的角色。
为了保证电气安全和工程质量，制定电气工程施工规范是必要的。
本文将介绍电气工程施工规范的要求，以确保电气系统的安全性和可靠性。
一、电气系统设计要求电气系统作为建筑物的重要组成部分，其设计必须满足一定的要求。
首先，电气系统的设计应符合国家电气标准和相关法规，以确保施工符合法律法规的要求。
其次，电气系统设计应满足建筑物的用电需求，包括电源容量、线缆布线、开关插座位置等。
设计时还需考虑灯具和电器设备的布置，以保证照明和用电的便利性。
二、电缆敷设要求电缆敷设是电气工程中的一个关键环节，其合理敷设可以有效保障电气系统的安全和稳定运行。
电缆敷设时，应首先确定敷设路径，避免与其他建筑构件相冲突。
电缆敷设时还需考虑导线的长度、截面和敷设深度等要求，以保证电缆的导电性和绝缘性。
另外，电缆敷设还需要注意布线的整齐和电缆的保护，以免遭受外界物理和化学损害。
三、开关插座安装要求开关插座是电气系统中的重要组成部分，其安装质量直接关系到用电设备的正常运行。
开关插座的安装需要注意以下要求：首先，安装位置应符合国家标准，便于使用和操作。
其次，开关插座的线缆连接应牢固可靠，接线端子应紧固不松动。
此外，为了保证电气安全，开关插座的外壳应具备良好的绝缘性，以避免触电事故的发生。
四、接地系统建设要求电气系统的接地是确保电流安全跑道和防止触电事故发生的重要环节。
为了保证接地系统的质量，有以下要求：首先，建筑物的接地电阻应符合国家标准规定。
其次，接地网的设计和施工应符合相关规范，确保接地电阻能够满足电气设备的要求。
此外，在接地网施工过程中，还需保证接地体的可靠连接和良好导电性。
五、电气设备安装要求电气设备的安装是电气工程施工的重要环节。
在安装过程中，应遵循以下要求：首先，设备安装位置应符合设计要求，便于设备的正常运行和维护。
其次，设备的防护等级和安全间距应满足相关规范。
电气工程施工规范要求与验收标准电气工程施工是现代建设中不可或缺的一部分，其合理、规范的施工对于电气设备的稳定运行、安全使用至关重要。
下文将介绍电气工程施工的规范要求以及验收标准。
一、电气工程施工规范要求电气工程施工规范要求是指在施工过程中需要遵守的一系列标准和规范，主要包括以下几个方面：1. 施工前的准备工作施工前需要对工程进行全面的勘察和测量，确定施工线路和设备的布置方案。
同时，施工现场的平面和立面布线需要满足电气安全距离的规定，保证施工过程中的安全。
2. 施工材料的选用与质量控制在电气工程施工过程中，选用的材料需要符合国家相关标准，同时需要经过严格的质量检验。
各类电线、电缆、接线端子和绝缘子等必须具备耐热、耐压、耐磨等特性，以确保设备的正常运行。
3. 施工环境的准备施工现场应具备良好的通风、排水和防火设施，并保证施工过程中的环境卫生。
此外，应备齐必要的安全防护用具，如安全帽、防护手套、绝缘靴等，以确保工人的人身安全。
4. 施工过程中的安全措施电气工程施工过程中，必须严格按照安全操作规程进行操作，禁止违章作业和乱拉乱接线。
同时，临时用电线路需要进行可靠接地，并保证现场人员的安全。
5. 施工质量的控制在施工过程中，需要进行各类电气设备的接线和调试。
每一道工序都必须符合相关标准和规范，确保设备的正常运行。
同时，需要对全线进行绝缘电阻测试和运行试验，以确保施工质量达标。
二、电气工程施工验收标准电气工程施工完成后，需要进行验收，验证工程是否符合规范要求。
以下是常见的电气工程施工验收标准：1. 工程设计文件评审验收前需要对工程的设计文件进行评审，确保设计方案符合国家标准和规范要求。
设计文件中需要包含电气线路图、布线方案、接地设计等内容。
2. 施工质量验收验收人员需要对施工过程中的各个环节进行检查和评估，包括电缆敷设、接线端子、设备安装等。
必要时，需要进行取样测试，以验证施工质量。
3. 开关柜及配电装置的验收对开关柜及配电装置，验收人员需要检查其工作状态、运行指标和功能配置等，确保其符合规范要求。
一、施工准备1. 设计审查：施工前，对电气工程设计图纸进行详细审查，确保设计符合国家现行规范和标准。
2. 材料设备：选用符合国家标准的电气材料、设备，并确保质量合格。
3. 施工人员：施工人员应具备相应的专业知识和技能，熟悉电气工程施工规范。
4. 施工方案：编制详细的施工方案，明确施工顺序、施工工艺、质量控制点等。
二、施工工艺1. 线路敷设：（1）照明线路和低压线路均应设负荷保护，确保用电安全。
（2）电线穿管敷设时，管内电线的总截面积（包括外皮）不应超过管内径截面积的40%。
（3）线路应固定，排线横平竖直。
（4）暗线线路必须采用安全可靠的带护套的电线，埋线不允许有线接头。
2. 插座安装：（1）插座应离地面200mm左右，确保安全。
（2）线盒里每路线必须留线头，长度不少于150mm（左零线、右相线），便于维修。
（3）接线要做到相线进开关，零线进灯头。
3. 配电箱（柜）安装：（1）配电箱（柜）的金属框架及基础型钢必须接地（PE）可靠。
（2）进线总箱（柜）应做重复接地，线径不小于电源零线规格。
（3）配电箱（柜）配线整齐，无绞接现象，导线连接紧密，无松动。
（4）配电箱柜内开关动作灵活可靠，零线（N）和保护地线（PE）线分开设置。
（5）配电箱（柜）内开关应标明被控设备编号和名称，回路编号齐全，标识明确，不易脱落。
4. 低压电气设备安装：（1）空调器、家用电器等低压电气设备的安装，应按规定进行。
（2）设备安装位置合理，确保安全、方便使用。
三、质量控制1. 施工过程中，严格按照施工规范进行操作，确保施工质量。
2. 定期对施工人员进行质量检查，发现问题及时整改。
3. 完成施工后，进行自检、互检、专检，确保工程质量。
4. 对施工过程中发现的问题，及时上报并处理。
四、验收1. 施工完成后，进行验收，确保工程质量符合国家规范和标准。
2. 验收内容包括：电气线路敷设、插座安装、配电箱（柜）安装、低压电气设备安装等。
3. 验收合格后，方可投入使用。
建筑电气工程施工规范第一章总则第一条为了规范建筑电气工程施工行为，确保施工质量，保障工程安全，特制定本规范。
第二条本规范适用于建筑电气工程施工过程中的设计、施工、验收等各个环节。
第三条建筑电气工程施工应符合国家相关法律法规要求，严格按照设计文件和技术规范要求进行施工。
第四条施工单位应具备相应的从业资质，并依法申报执业人员，并保证施工过程中的安全生产。
第五条施工单位应认真执行施工组织设计，合理布置施工队伍和施工设备，做好施工前的准备工作。
第六条施工单位应加强对施工现场的管理，确保施工过程中的安全和质量，以及保护周围环境。
第七条设计单位应根据实际情况合理设计电气工程方案，并提供详细的设计文件，确保施工单位按照设计要求施工。
第八条监理单位应加强对施工现场的监督检查，及时发现并纠正施工中存在的问题，确保工程质量。
第九条施工单位应定期进行施工进度检查和质量检查，及时发现并解决问题，确保工程按时、按质完工。
第十条施工单位应合理安排施工人员的工作时间和休息时间，提倡劳动保护和健康生活。
第二章施工准备第十一条施工单位应制定详细的施工计划，包括施工工艺、施工步骤、施工队伍组织等，以确保施工顺利进行。
第十二条施工单位应提前准备好所需材料和设备，并按照设计要求对材料进行检验和验收。
第十三条施工单位应对施工现场进行详细的勘察，了解施工环境及周围情况，确保施工安全。
第十四条施工单位应制定合理的施工组织设计和安全预案，保障施工过程中的安全。
第十五条施工单位应定期进行施工人员的安全教育和培训，提高施工人员的安全意识和技能。
第十六条施工单位应保证施工现场的通风、照明、排水等设施齐全，确保施工人员的工作环境。
第十七条施工单位应做好施工现场的5S整理，保持施工现场的整洁和有序。
第十八条施工单位应向有关部门申请相关手续和资质，确保施工正常进行。
第十九条施工单位应定期进行施工设备的维护和保养，确保设备正常运转。
第二十条施工单位应定期对施工现场进行安全检查，及时消除安全隐患，确保施工安全。
电气工程施工规范一、引言电气工程施工是指在建筑、工业、公共设施等场所中，按照设计要求进行电气设备的安装、布线和调试工作的过程。
为保证电气工程施工的质量和安全性，制定和遵循电气工程施工规范是非常重要的。
本文将详细介绍电气工程施工规范的相关内容，以确保施工过程的顺利进行。
二、施工前的准备工作1. 确定施工范围和要求：在开始施工前，必须明确施工的范围和要求。
根据设计方案，制定相应的施工计划，确保施工的顺序和进度。
2. 编制施工图纸：根据设计图纸，制作详细的施工图纸。
施工图纸需要清晰标注电缆、线路、设备等的位置和走向，以方便施工人员进行安装和布线。
3. 准备施工材料和设备：根据施工需要，提前准备好所需的电缆、线路、插座、开关等材料，并检查其质量和数量是否符合要求。
同时，确保施工中所使用的设备和工具都是符合安全标准的。
4. 确定施工人员和责任：根据施工的规模和复杂程度，确定所需的施工人员，并明确各个人员的职责和权限。
确保施工人员拥有相关的资质和经验，能够安全、高效地完成施工任务。
三、施工过程中的注意事项1. 安全第一：电气工程施工必须始终将安全放在首位。
施工人员必须严格遵守相关安全规定，穿戴防护装备，确保施工现场的安全。
对于高电压设备和重要电路，必须由具备相关资质的人员进行操作和维护。
2. 按照规范布线：施工人员必须根据施工图纸的要求，按照规范进行电缆和线路的敷设和连接。
避免电缆和线路之间的交叉和纠缠，确保布线的整齐和美观。
同时，要注意防止暴露导线和电缆保护层的损坏，以及设备的防护。
3. 良好的接地系统：电气工程施工必须确保设备和线路的良好接地，以保证安全运行。
施工人员应严格按照规范进行接地电阻的测试和记录，确保接地系统的可靠性。
4. 设备正确安装：施工人员应按照设备的安装要求和标准进行设备的安装和调试工作。
对于高压电器设备，必须经过专业技术人员的检查和授权后方可接通电源。
同时，施工人员需确保设备的固定牢固，以防止设备在使用过程中发生移动或倾斜。
建筑电气工程施工规范一、总则1.1 本规范适用于新建、扩建、改建建筑物的电气工程施工。
1.2 电气工程施工应按照设计文件、施工图纸、标准规范和本规范的要求进行。
1.3 电气工程施工应遵循安全第一、质量为本、进度协调、文明施工的原则。
二、施工准备2.1 施工前，应认真阅读设计文件、施工图纸和相关技术资料，了解工程特点、施工要求和技术标准。
2.2 施工前，应办理施工许可手续，确保施工场地、施工人员、施工材料和施工设备符合要求。
2.3 施工前，应对施工人员进行技术培训和安全教育，提高施工人员的技术水平和安全意识。
2.4 施工前，应根据施工图纸和工程量清单编制施工预算，合理安排施工进度和施工人员。
三、施工过程3.1 施工过程中，应严格按照施工图纸和标准规范进行，确保工程质量。
3.2 施工过程中，应加强施工过程中的质量控制和检查，及时发现和解决问题。
3.3 施工过程中，应做好施工记录和验收资料，保证施工过程的可追溯性。
3.4 施工过程中，应做好施工现场的清洁、安全和文明施工工作，确保施工人员的人身安全和工程质量。
四、施工质量验收4.1 电气工程施工质量验收应按照施工图纸、标准规范和本规范的要求进行。
4.2 电气工程施工质量验收应包括施工过程验收和竣工验收两个阶段。
4.3 施工过程验收应由施工单位项目技术负责人组织，验收组应由有关专业技术人员组成。
4.4 竣工验收应由建设单位项目负责人组织，验收组应由有关专业技术人员组成。
4.5 电气工程施工质量验收应填写验收记录，验收记录应真实、完整、准确。
五、施工安全5.1 施工安全应贯穿于电气工程施工的全过程，施工单位应建立健全安全管理制度。
5.2 施工人员应严格遵守安全操作规程，正确使用施工设备和材料。
5.3 施工过程中，应做好施工现场的安全防护工作，防止事故的发生。
5.4 施工过程中，应做好应急预案，确保在突发情况下能够及时有效地进行处置。
六、施工资料管理6.1 施工资料应包括施工图纸、施工方案、施工记录、验收资料、施工日志等。
电气安装工程施工规范一、安全管理1、施工单位应制定并实施安全技术措施，提供安全防护装备，并进行安全教育培训，指导施工人员严格执行安全操作规程，遵守有关安全规定，确保施工过程中的安全。
2、禁止在电气工程施工现场吸烟、燃放烟火、违章操作等危险行为，禁止使用不合格的电气设备和电气材料。
3、在电气工程施工现场应设置明显的安全示警标志，制定安全生产责任制度，明确安全生产管理人员。
4、严禁在未经授权的情况下擅自改动电气设备及线路，严格按照设计要求进行施工。
5、电气工程施工单位应定期进行安全检查，及时发现并整改存在的安全隐患，确保施工现场安全无隐患。
6、发生事故时应及时报警，采取紧急措施，保障现场人员的人身安全，同时进行事故调查分析，总结经验教训，防止类似事故再次发生。
二、工程质量1、电气工程施工单位应按照设计图纸要求进行施工，使用合格的电气设备和材料，确保施工质量。
2、施工单位应遵守相关国家标准和规范，严格按照电气工程施工技术规范进行施工，保证工程质量达到预期要求。
3、电气工程施工单位应制定详细的施工方案和施工组织设计，确定施工工艺流程，合理安排施工进度，确保施工质量和工程进度。
4、电气工程施工单位应定期组织质量检查，及时发现并处理工程质量问题，保证工程质量达标。
5、在施工过程中应严格检查施工单位人员的资质和证件，确保施工人员具备相应的技术能力和工作经验。
6、施工单位应建立工程质量档案，记录施工过程中的关键节点和质量问题，保留相关资料和证明材料，做好工程质量的追溯和验收。
三、工程质量检测1、电气工程施工单位应定期进行工程质量检测，委托具有相应资质和能力的检测机构进行检测，确保工程质量达标。
2、质量检测包括电气设备的接地阻抗测试、绝缘电阻测试、线路负载测试等环节，确保电气设备和线路的安全可靠。
3、质量检测结果应及时反馈给施工单位，接受相关部门的监督和检查，确保检测结果真实可靠。
4、质量检测过程中如发现问题应及时整改，逐项验收，保证工程质量合格。
电气工程施工规范最新第一章总则第一条为了规范电气工程施工活动，保障电气设备的安全性和可靠性，提高电气系统的运行效率和使用寿命，制定本规范。
第二条本规范适用于各类建筑物、工厂、设施等单位的电气工程施工活动。
第三条电气工程施工应遵守国家相关法律法规、标准和规范，严格执行电气工程的施工过程。
第四条施工单位应具备相应的施工资质和技术能力，施工人员应持有相应的资质证书。
第五条施工单位应制定施工方案，并经相关部门批准后方可进行施工活动。
第六条施工单位应做好施工前的准备工作，包括人员培训、施工计划、安全措施等，确保施工的顺利进行。
第七条施工单位应定期检查施工现场，确保符合相关安全要求，保障施工人员的安全。
第八条施工单位应按照相关要求进行施工记录和报告，并按时提交相关部门。
第二章施工准备第九条施工前应对电气设备进行检测和检修，确保设备处于良好状态。
第十条施工单位应对施工材料进行质量检查，保证施工质量。
第十一条施工单位应对施工人员进行培训，提高工作技能。
第十二条施工单位应制定施工计划和安全措施，确保施工安全。
第十三条施工单位应对施工现场进行清理和整理，确保施工环境整洁。
第十四条施工单位应按照相关规定申请施工许可，确保施工符合法律法规。
第三章施工工艺第十五条施工单位应按照设计要求进行布线和安装，确保设备连接正确。
第十六条施工单位应按照标准要求进行设备调试，确保设备正常运行。
第十七条施工单位应对电气设备进行定期维护和保养，延长设备的使用寿命。
第十八条施工单位应做好施工记录和档案管理，便于日后查阅。
第十九条施工单位应对施工过程中的问题及时处理，确保施工进度。
第四章施工验收第二十条施工单位应对施工完成后的设备进行检测和验收，确保设备达到要求。
第二十一条施工单位应提交相关验收报告和资料，便于相关部门审核。
第二十二条施工单位应配合相关部门对施工成果进行检查，确保施工质量。
第五章施工管理第二十三条施工单位应建立健全的施工管理制度，确保施工过程有序进行。

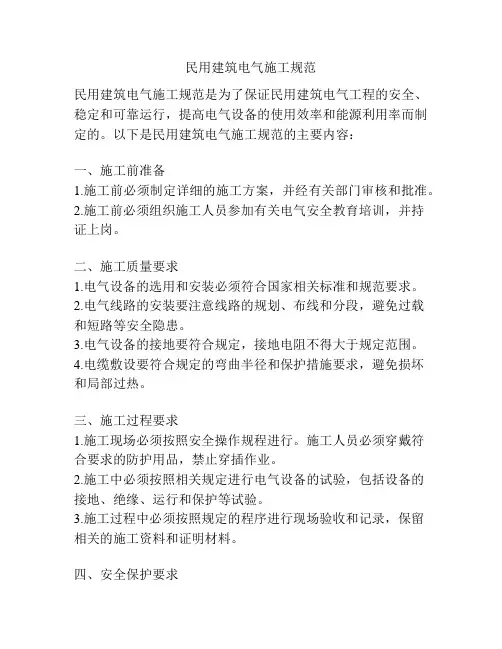

民用建筑电气施工规范民用建筑电气施工规范是为了保证民用建筑电气工程的安全、稳定和可靠运行，提高电气设备的使用效率和能源利用率而制定的。
以下是民用建筑电气施工规范的主要内容：一、施工前准备1.施工前必须制定详细的施工方案，并经有关部门审核和批准。
2.施工前必须组织施工人员参加有关电气安全教育培训，并持证上岗。
二、施工质量要求1.电气设备的选用和安装必须符合国家相关标准和规范要求。
2.电气线路的安装要注意线路的规划、布线和分段，避免过载和短路等安全隐患。
3.电气设备的接地要符合规定，接地电阻不得大于规定范围。
4.电缆敷设要符合规定的弯曲半径和保护措施要求，避免损坏和局部过热。
三、施工过程要求1.施工现场必须按照安全操作规程进行。
施工人员必须穿戴符合要求的防护用品，禁止穿插作业。
2.施工中必须按照相关规定进行电气设备的试验，包括设备的接地、绝缘、运行和保护等试验。
3.施工过程中必须按照规定的程序进行现场验收和记录，保留相关的施工资料和证明材料。
四、安全保护要求1.电气设备必须有符合要求的过电压和过电流保护装置，以确保设备在异常情况下能够及时切断电源。
2.民用建筑内必须设置足够数量和标识清晰的应急照明和紧急报警装置，以应对火灾和其他紧急情况。
3.电气设备的维修和保养必须由专业人员进行，维修工具和设备必须符合要求。
五、验收和监督1.施工完成后必须按照相关规定进行竣工验收，验收合格后方可投入使用。
2.电气设备的日常运行、维护和保养要有专门人员负责，并定期进行检查和测试。
3.建筑主管部门和相关监管部门有权对民用建筑的电气设备进行检查和监督，发现问题应及时整改，确保安全。
综上所述，民用建筑电气施工规范是为了保障民用建筑的电气工程安全和高效运行而制定的一系列要求和规定。
遵守这些规范，可有效降低电气事故的发生率，保护人员的生命财产安全。

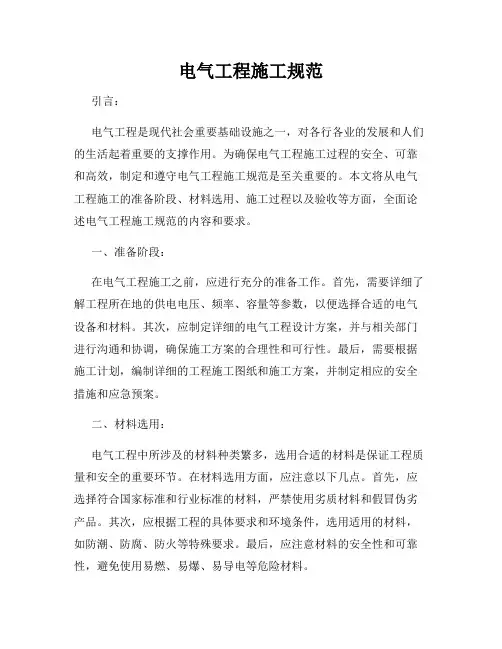

电气工程施工规范引言：电气工程是现代社会重要基础设施之一，对各行各业的发展和人们的生活起着重要的支撑作用。
为确保电气工程施工过程的安全、可靠和高效，制定和遵守电气工程施工规范是至关重要的。
本文将从电气工程施工的准备阶段、材料选用、施工过程以及验收等方面，全面论述电气工程施工规范的内容和要求。
一、准备阶段：在电气工程施工之前，应进行充分的准备工作。
首先，需要详细了解工程所在地的供电电压、频率、容量等参数，以便选择合适的电气设备和材料。
其次，应制定详细的电气工程设计方案，并与相关部门进行沟通和协调，确保施工方案的合理性和可行性。
最后，需要根据施工计划，编制详细的工程施工图纸和施工方案，并制定相应的安全措施和应急预案。
二、材料选用：电气工程中所涉及的材料种类繁多，选用合适的材料是保证工程质量和安全的重要环节。
在材料选用方面，应注意以下几点。
首先，应选择符合国家标准和行业标准的材料，严禁使用劣质材料和假冒伪劣产品。
其次，应根据工程的具体要求和环境条件，选用适用的材料，如防潮、防腐、防火等特殊要求。
最后，应注意材料的安全性和可靠性，避免使用易燃、易爆、易导电等危险材料。
三、施工过程：电气工程施工过程中，需要遵守一系列的规范和要求，以确保施工的安全、质量和进度。
在施工过程中，应注意以下几点。
首先，要严格按照工程图纸和施工方案进行施工，严禁擅自改动和调整施工方案。
其次，应严格遵守电气设备的安装要求，保证设备的安全可靠。
同时，要注意电气线路的布置和绝缘，防止短路和触电等事故的发生。
最后，施工现场要保持整洁有序，严禁乱堆乱放材料和工具，防止引起火灾和其他事故。
四、验收阶段：电气工程施工完成后，需要进行详细的验收工作，以确保工程的质量和安全。
在验收过程中，应遵循以下原则。
首先，要按照设计方案和国家标准进行验收，检查各项工作是否符合要求。
其次，要进行设备性能和安全性能的测试和检测，确保设备的正常运行和使用。
最后，要编制详细的验收报告，并将其归档保存，以备后续使用和维护参考。
1、金属导管选用原则：总的原则应遵循设计要求选用，当设计无具体要求是，金属导管敷设于潮湿场所或直埋地下时，应选用厚壁钢管。
敷设于干燥场所时宜选用薄壁钢管，如KBG或JDG。
地下部分优先选用水煤气管。
2、金属导管的防腐要求和方法：金属导管在砌体内敷设时，管内外壁均应刷防锈漆；敷设在混凝土中时，管内壁应刷防锈漆；直埋在土层中时，管内壁刷防锈漆，管外壁应涂两道沥青；敷设在焦渣垫层时，管内壁刷防锈漆，管外壁用水泥砂浆全面保护。
镀锌金属导管锌层脱落、锈蚀和过火焊接处，按敷设场所做相应处理。
金属导管的内壁刷防锈漆，可以用钢丝拉动蘸满漆液的棉丝，反复拉动几次，是漆均匀粘在管壁上，还可以将管端一头抬高，将防锈漆灌入，另一端用容器接住。
3、金属导管的质量要求；进入施工现场的金属导管应有产品合格证和试验报告，经过进场外观观测和测量管径、管壁均合格后方可使用。
外观的质量要求：不应有裂缝和折扁，管内壁焊缝均匀，无铁屑或毛刺，管内外无严重锈蚀现象。
镀锌金属管的锌层应均匀，无锈蚀现象。
4、金属导管采用丝接时的质量要求：金属导管采用丝接时，套丝长度不应小于管接头长度的1/2，连接处宜外露2~3扣，螺纹表面应均匀、光滑、无缺损、乱丝现象。
应选用通丝管接头，管口应光滑无毛刺。
5、金属导管采用套管连接时的质量要求：金属套管连接，好处在于焊渣不会进入导管内。
金属导管直接焊接对接，突出内壁的焊渣回刺破导线的绝缘层，影响导线的使用。
按规矩说金属套管的长度不应小于管外径的2.2倍，接口应在套管中心，管口必须用锉刀或磨光机处理光滑，焊缝应牢固、严密。
6、薄壁镀锌金属导管连接要求：薄壁镀锌金属导管由于壁比较薄，如采用焊接方法，很容易将导管的表面熔成孔洞，同时会严重破坏导管表面的镀锌层，因此，薄壁镀锌金属导管连接严禁采用焊接，宜采用套管压接或套管紧定螺钉连接。
7、金属导管丝接时跨接线的焊接要求：为了保证金属导管的接地有效，金属导管丝接时，管接口处及进出箱（盒）处应焊接跨接地线，一般要求是双面施焊，左右对称，焊接长度为跨接线直径的六倍，连接采用通丝管箍，外露1~2扣。
跨接线可以使用光圆钢筋，但是随着管径的不同，跨接线的直径也有所变化，如下表：管径（mm） 15~25 32~40 50~65 大于70跨接线直径（mm）Φ6 Φ8 Φ10 2*Φ88、金属软管的质量标准：不应有退纹、松散、锈蚀现象，软管的中间不应有接头，与设备、器具连接处应采用配套个专用接头，在潮湿场所宜采用有保护层的金属软管。
9、金属软管安装时应注意的问题：1）金属软管应敷设在不易受机械损伤的干燥场所，严禁直埋于地下或混凝土中。
2）电气导管与电气设备、器具间的导线保护管宜采用金属软管（或阻燃型塑料软管），其长度在动力工程中不大于0.8，在照明工程不大于1.2m。
3）金属软管的半径不应小于其外径的六倍，固定点间距不应大于1m，管卡与终端，弯曲中心点的距离宜为300mm。
4）金属软管应设专用接地保护线，通常采用膝焊焊接或卡子压接。
10、布线塑料管的质量标准：布线使用的塑料管（硬塑料管、半硬塑料管、可挠管）现已在建筑电气安装工程中大量使用，其质量的关键是必须有良好的阻燃性能，其氧指数应在27以上。
布线使用塑料管应具有产品合格证，氧指数检测证明（此证明应在有效期内）管壁均匀，间距不大于1m应有标识，其内容有厂名、型号、规格及其相关的技术性能指标代码。
11、布线用的塑料管安装工程应注意的事项：1）布线使用的塑料管不应敷设于高温和易受机械损伤的场所。
2）管口应平直、光滑，管与管、管与盒（箱）等宜采用插入法连接，连接处涂专用胶粘接，接口应牢固密封。
3）连接用的套管长度宜为管外径的1.5~3倍，接口在套管中心。
4）在易受机械损伤的地方，如穿墙、穿板处，宜采用钢管保护，其保护高度不应低于50mm。
5）明敷设时，应排列整齐，固定牢固，固定间距应不小于下表：管径（mm） 15~20 25~40 ＞50间距（m） 1 1.5 26）塑料管及其配件在敷设、煨弯与制作时，工作环境不宜低于-15℃。
7）塑料管在砖砌体剔槽敷设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护厚度不小于15mm。
12、金属导管与箱（盒）或设备的连接要求：1)金属导管进出箱（盒）处，明敷设时必须采用丝扣锁母固定，暗敷设（吊顶内除外）进出箱（盒）处可采用焊接法固定，但只宜在管孔四周点焊3~5点，烧焊处必须做好防腐处理2）金属导管入箱（盒）后，管长度应一致且大于或等于5mm，使用锁紧螺母时宜外露2~3扣。
3）当金属导管与设备直接连接时，应将钢管敷设至设备的接线盒内。
4）当金属导管与设备间接连接时，对室内干燥场所，管端部宜增设保护软管或可挠金属保护管引入设备接线盒内，管口包扎紧密。
对室外或室内潮湿，管口应增设防水弯头，导线应加套保护软管，并弯成滴水弧形后再引入设备的接线盒。
5）与设备连接的钢管管口与地面的距离宜大于500mm。
13、怎样才能保证箱（盒）口的方正：在施工时稍不留意就会出现，电气预留箱（盒）安装不牢固，给设备、器具进一步安装造成麻烦。
在砖混结构中，当箱（盒）稳固后，土建工序需要抹底灰，在距离箱（盒）各边50mm的位置可以不摸底灰或者底灰抹完以后在不完全干燥时将其铲去并清理干净，用高强度水泥砂浆抹口，这样处理容易使箱（盒）不但方正，而且箱（盒）四周的强度较高，可以达到克服质量通病的目的。
在现浇混凝土结构中必须要求在浇注时，注意不要跑模，以保证箱（盒）口的方正，如果出现箱（盒）口不方正，可以适当的剔凿，但不要伤害结构的主筋，剔凿后用水泥砂浆将口处理方正。
箱（盒）安装不需要留出墙体摸灰量。
14、电气导管穿线时机：管内穿线宜在建筑物摸灰、粉刷及地面工程结束后，即通常所说湿作业结束后进行。
穿线前，应将管内的积水及杂物彻底清理干净。
15、穿线前应做准备工作：1）穿线前对电气导管预留箱（盒）逐一进行检查，检查位置、标高是否正确。
2）扫管、清除管内积水及杂物。
3）穿带线，金属导管的管口配齐护口。
4）检查带穿管线型号、品种、规格、颜色是够符合设计、规范要求。
以上工作全部做好后，经确认无误后，方可进行穿线工作。
16、电气设备、材料合格证应具备以下内容：1）产品名称；2）规格、型号；3）制造厂厂名；4）出厂日期；5）符合国家制造的部颁或厂标标准；6）厂检验部门检验人员签章；7）国家质量认证统一标志。
17、配电箱（柜）等属于两部定点厂产品使用的特殊规定：由于配电箱（柜）为电气系统的主要设备，是系统可靠运行的重要保证。
因此，应使用于两部定点厂生产的产品，如高低压开关设备，配电箱柜等，其合格证应注明两部认可的字样。
18、产品合格证的收集原则：在电气工程中，“三同”的电工产品的合格证，每个单位工程只需收集一张，“三同”是指电工产品为同一品种，产品为同一规格型号，产品为同一厂家生产。
电力变压器、高低压成套柜、动力照明箱、高压开关、低压大型开关、蓄电池、应急电源、母线、电缆、电线导线、线槽、桥架、灯具、吊扇、开关、插座、电动机启动设备等，都应具备合格证。
19、管内穿线的要求：1）不同回路、不同电压等级和交流与直流的导线不得穿在同一管内；2）同类照明的几个回路或照明花灯的所有回路，可穿在同一跟管内，管内导线总跟数不应多于8根。
3）管内导线（含绝缘层）总截面积不应超过管内截面积的40%，导线在管内不应有接头和扭接，接头应设在接线盒（箱）内。
4）敷设于垂直管内的导线，当超过下列长度时，应在管口处或接线盒中加以固定。
①管内导线截面积为50mm2及以下，长度为30m②管内导线截面积为70~95mm2及以下，长度为20m③管内导线截面积为120~240mm2及以下，长度为18m5）穿线时应两人配合，一送一拉，灯具、器具盒内导线不宜超过150mm，各种箱内导线宜以箱的半个长予以留置。
6）导线的连接应符合下列要求：①独股铜导线连接应缠绕5~7圈，要求缠绕紧密，并刷锡处理，也可采用绝缘压接帽连接，严禁绞接。
②独股铝导线连接采用绝缘压接帽，并应铰接严密。
③多股铜、铝导线连接，应使用接线端子或套管压接。
④铜、铝导线连接应采用铜铝过渡接头。
⑤导线连接应包扎两层绝缘。
其绝缘强度不应低于导线原绝缘层的绝缘强度，其中一层为橡皮包布或塑料包布，另一层为黑绝缘包布，要求包扎紧密。
20、进入现场的导线要求：1）进入施工现场的导线，要求其品种、规格、型号必须满足设计要求。
2）导线的额定电压450/750V，有安全认证标志。
3）导线应分色，相线采用黄、绿、红色导线；零线采用浅兰色导线；保护线采用黄绿双色导线，灯具开关“回火”线宜采用白色导线，在同一建筑物或构造物内，导线颜色宜要求统一。
4）导线绝缘层表面应有标识：包括产品的型号、规格、耐压等级和厂标等内容。
21、保护线截面积的规定:1)当相线小于或等于16mm2时,保护线与相线同截面;2)当相线在25~35 mm2时,保护线截面为16 mm2;3)当相线大于35时，保护线截面为相线截面积的一半。
22、导线截面及绝缘层厚度的检测标准：导线进场后进行检查验收，其重要的内容是导线的截面和绝缘层厚度是否符合要求，线芯直径误差不大于标称直径的1%（见下表1、2）表1：导线截面与线径对照表标称直径 1.5 2.5 4 6 10 16 25根数/线径 1/1.38 1/1.78 1/2.25 1/2.73 7/1.35 7/1.76 7/2.14标称直径 35 50 70 95 120 150根数/线径 7/2.25 19/1.83 19/2.14 19/2.52 37/2.03 37/2.52表2：BV型绝缘层厚度（mm2）序号 1 2 3 4 5 6 7 8 9 10 11 12 13标称直径 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150绝缘厚度 0.7 0.8 0.8 0.8 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.823、槽板配线工程应注意的问题：1）槽板配线宜敷设在干燥场所；2）木槽板应刷绝缘漆和防火涂料，塑料槽板应采用阻燃型，产品应有阻燃标记和制造厂标；3）槽板应紧贴建筑物表面敷设，要求平顺、整齐且无明显缝隙；4）槽板槽底的固定间距应小于500mm，距始端、终端、接线盒及器具的间距不应大于50mm，槽板底接口与盖板接口应错开不小于20mm，槽板盖板固定间距应不小于300mm。
5）槽板转弯处应做成45度斜口相对接，分支处应作成丁字三角叉接，接口应美观严密，严禁直插对接。
24、配线工作完毕后立即做好的工作：应检查导线和导线接头的施工质量，是否符合设计和规范要求，当检查无误后，立即逐系统、逐支路进行线间绝缘电阻的遥测，其绝缘电阻值不应小于0.5MΩ并填好专用表格，附在该分项工程质量检验批用表后，该表中的保证项目导线间绝缘电填25、电缆、电线等截面选择的原则：电缆、电线等截面选择，应考虑的因素很多，如多根在空中并列敷设，直埋地下并列敷设，穿管敷设、架空敷设，环境温度变化等，都对它们的允许载流量有影响，但主要的应遵循经济电流密度，线路电压降，导线机械强度等原则选取导线。
