谷米爱车安GPS定位器设备安装教程

车载GPS 定位报警系统GPS-C系列GPS-B系列使用说明书特别说明：本说明书为本公司标准功能操作说明，如您订购的不是批量的标准产品，可能有某此功能与本说明书不符。

部分非标产品可能以勘误表的形式附着在说明书内，也有的小批量定单我们只提供电子版本的电子说明书。

注意事项：◇用户安装设备前请仔细阅读本说明书。

◇安装前请先插入SIM卡，确保SIM卡没有设置密码，开通GPRS上网功能，否则设备无法正常工作。

◇请先确认所有设备和连接线连接正确后再接主机电源，然后把内置电池开关打开。

切勿在主机上电的情况下安装或拆卸。

如发现有遗漏线或误接，请先切断电源，否则容易损坏设备。

◇本设备工作电压为9V-15V，请在工作电压范围内使用。

◇您的GPS车载终端的主机是一个低功率的无线发射机和接收机，它在使用中接收并发送射频信号。

为了避免电磁干扰或配置不兼容，请您贴有通知的场所按规定停止使用设备。

GPS定位终端1、各接口与指示灯说明：2、终端设备的组成GPS终端由以下部件组成：A、GPS终端主机B、连接线材C、USB线一条D、喇叭（选配件）E、紧急按钮（选配件）F、咪头（选配件）注：USB线用于GPS终端与电脑连接实现远程调试，远程设置用。

还可配合功能设置软件进行各种功能设定。

功能设置软件与操作说明请在本公司网站: 下载3、终端指示灯：终端设备有GSM信号指示灯，GPS信号指示灯，电源指示灯三个。

电源指示灯：在给设备通上电源后，电源指示灯约一秒钟闪烁一次。

表明电源已接通。

GSM信号指示灯：接通电源后首先会快闪约1秒钟一次，GPS终端开机并开始搜索GSM网络，约30秒左右进入每5秒闪一下，表示设备已找到GSM信号并进入工作状态。

红色指示灯如一秒钟闪烁一次证明主机没有找到GSM信号或者是SIM卡没有插好，此时应重新安装SIM卡，关掉电源（包括内置电池），重新开机。

GPS信号指示灯：当设备找到GPS卫星信号时，此灯闪动。

4、终端主要功能：◆内置锂电池、内置增益GPS天线\GSM天线、GPS工业级模块、GSM工业级模块、带GPS抑制漂移模块及算法、宽电压供电◆支持通过短信或USB进行参数设置◆支持GPS及基站定位双重模式互补定位◆支持车辆断电报警，实现终端电源线被剪报警◆接原车电源并支持ACC车辆状态显示◆支持接原车防盗喇叭联动报警功能◆支持接紧急按钮报警功能、根据需要可另外扩展监听、喊话功能◆与深安GPS平台对接可实现：实时GPS定位、轨迹回放、越界报警、超速报警、里程统计、盲点补报、◆通过平台远程断油\断电功能注：以上功能为GPS-C 系列的功能，GPS-B系列比GPS-C系列少了平台远程断油断电功能，其它功能一样，设置指令也一样。

车的定位怎么安装方法
车辆定位系统一般分为两种类型：内置式和外置式。

1. 内置式车辆定位系统：一般由车辆制造商在车辆生产过程中安装，安装位置一般在车辆仪表板或车辆后备厢内部。

安装步骤如下：
a. 定位系统主机安装：将定位系统主机固定在车辆指定位置。

通常需要使用螺丝固定或者专用固定支架。

b. 天线安装：将定位系统天线固定在车辆上方或者车辆指定位置。

通常需要使用螺丝固定或者专用固定支架。

确保天线与主机连接良好。

c. 引线安装：将定位系统主机和天线连接起来。

通常使用电缆将天线与主机连接，确保连接牢固。

d. 供电连接：将定位系统主机与车辆电源连接，确保系统正常工作。

这一步骤需要具备基础电路安装知识。

2.外置式车辆定位系统：一般是在已有的车辆中后期安装，可以购买车辆定位器或租赁定位设备。

安装步骤如下：
a.选择定位器安装位置：选择一个合适的位置安装定位器，通常建议在车辆不容易察觉到的地方，如车辆底部或隐藏的地方。

b.固定定位器：使用支架或其他固定工具将定位器牢固地固定在选择的位置上。

c.引线连接：将定位器与车辆电源连接，并确保连接牢固。

有些定位器可能需要连接到车辆的电池电源。

d.测试定位器：完成安装后，测试定位器是否能够正常工作。

可以通过使用手机APP或者其他设备来查看定位器的运行情况。

无论是内置式还是外置式车辆定位系统安装，建议在安装前仔细阅读安装说明书，并根据实际情况按照说明进行操作，如果有安装困难可以寻求专业人员的帮助。

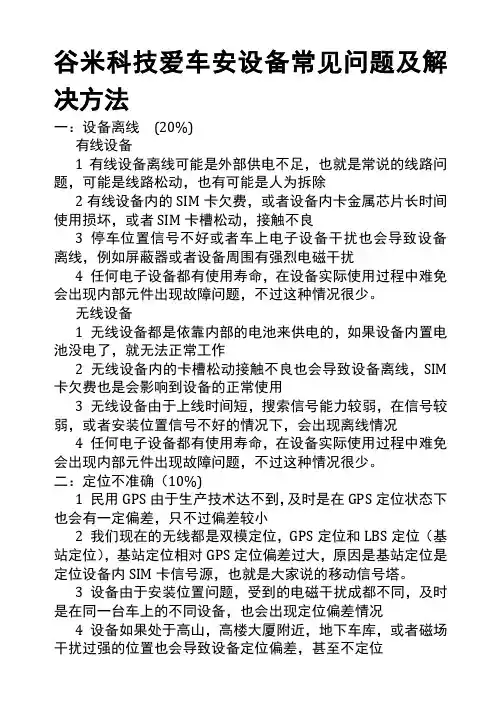

谷米科技爱车安设备常见问题及解决方法一：设备离线(20%)有线设备1有线设备离线可能是外部供电不足，也就是常说的线路问题，可能是线路松动，也有可能是人为拆除2有线设备内的SIM卡欠费，或者设备内卡金属芯片长时间使用损坏，或者SIM卡槽松动，接触不良3 停车位置信号不好或者车上电子设备干扰也会导致设备离线，例如屏蔽器或者设备周围有强烈电磁干扰4 任何电子设备都有使用寿命，在设备实际使用过程中难免会出现内部元件出现故障问题，不过这种情况很少。

无线设备1 无线设备都是依靠内部的电池来供电的，如果设备内置电池没电了，就无法正常工作2 无线设备内的卡槽松动接触不良也会导致设备离线，SIM 卡欠费也是会影响到设备的正常使用3 无线设备由于上线时间短，搜索信号能力较弱，在信号较弱，或者安装位置信号不好的情况下，会出现离线情况4 任何电子设备都有使用寿命，在设备实际使用过程中难免会出现内部元件出现故障问题，不过这种情况很少。

二：定位不准确（10%)1 民用GPS由于生产技术达不到，及时是在GPS定位状态下也会有一定偏差，只不过偏差较小2 我们现在的无线都是双模定位，GPS定位和LBS定位（基站定位），基站定位相对GPS定位偏差过大，原因是基站定位是定位设备内SIM卡信号源，也就是大家说的移动信号塔。

3 设备由于安装位置问题，受到的电磁干扰成都不同，及时是在同一台车上的不同设备，也会出现定位偏差情况4 设备如果处于高山，高楼大厦附近，地下车库，或者磁场干扰过强的位置也会导致设备定位偏差，甚至不定位5 新装设备有时候会出现定位在广州或者大西洋情况，这是由于设备初次安装，数据更新不稳定，需要开到信号较好的露天位置，如马路边或者露天广场。

三.同一台车子，两台GPS定位位置显示不一样(8%)1 设备由于安装位置不同，所受到电磁干扰不一样，所以在实际定位的时候会有偏差2 安装位置决定设备接收信号能力的强弱，如果放置在车内较深位置，可能搜到的信号的较弱，会出现不定位情况3 两台设备都静止在一个地点，平台显示定位时间不同，这是由于设备搜索的到信号不一样，如果设备搜到新的信号就会更新，反之则会静止不动。

图解汽车GPS定位器如何接线、如何安装很多初次接触汽车GPS定位器的新手，对于GPS的安装一窍不通，导致了乱安装，致使产品功能不完全实现，或者定位精确度不如厂家之描述，影响其中的就是接线问题。

不会接线怎么办。

下面有最全面的介绍。

一. 电源线的查找方法车台电源线一般在方向盘下方的装饰板内线束、中央电器盒线束中查找，有条件时直接接在电瓶正极。

车台正常工作的直流电压为10~36V。

电源线在点火开关处于任何状态下都有电。

查找方法：拔出钥匙，找到最粗的那根线，用试灯（或试电笔）一端搭铁，另一端在该线接头上测试。

如果试灯常亮，则说明该线就是电源线。

二. ACC信号线的查找方法ACC线一般在方向盘下方装饰板内线束、中央电器盒线束中查找。

ACC信号线是主机判断车辆是否处于起动状态的主要依据。

查找方法：找到点火开关线束中较粗的线，用试灯一端搭铁，另一端在该线接头上测试：将点火开关打到“ACC”档或“ON”档时，试灯都亮；关掉点火开关后，试灯灭，这根连线即为ACC线。

三. 转向灯线的查找方法转向灯线一般在方向盘下方的装饰板内线束、中央电器盒线束、左右前门内线束中查找。

大多数车型为左、右两根线，但也有极少部分车型分为前、后、左、右四根线。

查找方法：因为小灯、刹车灯、倒车灯左右颜色是相同的，所以可以在前后组合灯处，对比左右线束颜色，找出转向灯线，看其颜色及大小，而后在车内线束中，找到同样颜色大小的线。

用试灯一端搭铁，另一端在该线上测试，在打开左或右转向灯开关时，用试灯试这根线，如果试灯随着转向灯同亮同灭，此线即为转向灯线。

另一根转向灯线的查找方法同理。

注意：有些车型的转向灯线（转向灯由模块控制的车型）无法在转向灯开关下的线束上确认，那就只能在中央电器盒线束、左右前门内线束中按照同样的方法查找。

对于前，后转向灯由模块分开控制的车型，建议只连接后转向灯的线，才不会影响原车的线路。

该接线方法在设防，撤防时只可使后转向灯亮。

四. 刹车线的查找方法刹车线在脚刹上方的刹车灯开关处可以查到。

两根线的设备只需连接正负极就可以了，红色接常电，黑色接搭铁；4根线的设备的黑色线接搭铁，红色线接常电，橙色线接ACC（也可以接常电，带ACC检测线的设备，ACC 线必须要接，可以接ACC线，也可以和火线接一起，电压不能小于9伏），黄色线接继电器的黄色线（如果不需要断油电功能，黄色线可以不接）。

ACC线的功能是检测车辆状态的，分开接ACC线能减少定位漂移，里程统计误差小，可以延长设备的使用寿命。

设备安装位置需要远离高温和磁场，注意防水，防潮，尽量放置在信号好的地方，前、后挡风玻璃下面等。

触发设备断电报警的条件：1、当设备有内置电池且内置电池有电（打开内置电池开关）；2、设备必须处于在线状态；3、设备电源线断电或电压不足判断电源线断电的方法1、设备出现一次断电报警，一段时间后离线，后面再不上线，原因可能是电源线保险丝烧坏或人为拆除；2、设备偶尔出现断电报警，其它均正常，原因可能是，检修车辆，车辆电瓶断电；3、设备在车辆行驶状态或静止时都偶尔出现断电报警，原因可能是线路接触不良；4、设备安装后，在车辆任意状态都会出现断电报警，一段时间后正常，原因可能是搭铁线不是常搭铁；5、设备在车辆行驶状态正常，在静止状态就出现断电报警，原因可能是未接常电（高档车基本上都有延迟断电功能，汽车一部分线路断电，10~30分钟后，又有一部分线路断电或变成弱电，电压达不到设备设备电压最低要求）汽车常电位置1.汽车电瓶2.汽车电脑检测接口（OBD检测插头）3.保险盒4.汽车点火钥匙附近5.大部分车型的CD机后面都有常电（有些车型不是如宝马等）大部分带自动天窗的车型的天窗电机也是常电（宝马，奔驰等例外）断油电分断油、断电两种（高档车断油电后可能会有故障指示灯，不建议接断油电；柴油车因点火方式不同，只能断电）。

不同的车型，测量油泵线的方式也不同，车型大致可以分为两种：一键启动和非一键启动。

非一键启动的车辆油泵线测量方法：钥匙未打开或钥匙打到acc位置时，油泵线没电（有些车型例外，如大众帕萨特等）；钥匙打到ON位置时，油泵线有电;打着车后有电（在启动车的瞬间，油泵线没电），熄火后没电。

一、GPS终端定位系统安装接线图
二、安全注意事项
1、安装前，接上GPS和GSM天线，注意两根天线不要接反，扁扁长长的为GSM天线，正方型带磁铁的为GPS天线。

2、摆放GPS天线时，带磁铁的一面向下用双面胶贴好，GPS天线头的上方不能有金属物遮档，玻璃和塑料不会影响GPS信号的接收。

3、6P线定义：接上主机的电源线，红色接电源的正极，黑色的接电源的负极。

白色线为ACC感应线，其余的线为预留线，无需理会。

4、通上电以后观察两个指示灯的状态。

黄色灯与红色灯交替闪烁，说明设备定位通讯正常。

5、主机正常，固定好GPS主机，安装完成。

GPS定位器安装步骤随着信息时代的发展、随着物联网的普遍应用，GPS定位技术也在如火如荼地发展当中。

现在，GPS不仅能应用在导航方面，在汽车防盗的领域GPS定位技术也功不可没。

如今越来越多的有车一族都在使用GPS定位器保护爱车安全，在汽车被盗后，安装了GPS定位器的汽车追回率是98.7%，比没有安装定位器的车辆追回率要高得多得多。

网络发达的现在，人们大多乐意在淘宝、京东上购买物美价廉的商品，定位器也不例外，但更多人苦恼的是在网上购买后应该如何安装？接下来，小编就跟大家说说如何安装GPS定位器。

其实小轿车安装GPS定位器并不复杂，主要分清三条线就可以了，但是在此之前还是有必要跟大家科普一下定位器的安装位置，毕竟，如果安装位置没选好，那对定位器的信号可是又很大影响的，严重时还会导致定位器离线，也就是不能进行定位工作。

GPS定位器的最佳安装位置在网上也是有很多的，比如下面几个位置还是非常可取的：1.前挡风玻璃上方车顶车灯处；2.前挡风玻璃下方装饰板内隐蔽处；3.前仪表盘周围隐蔽处；4.车门隔板中；5.后挡风玻璃下方装饰板下；6.前保险杠里面，需注意防水；7.雨刷板下，需注意防水；注意:如挡风玻璃粘贴有金属隔热层或加热层，将降低GPS接收信号，造成GPS工作失常。

此时注意更换设备安装位置。

说回正题，安装GPS定位器时要分清定位器的三条线：正极线、负极线和ACC点火线。

没错，安装时只需要用到这几根线而已。

但是每个品牌的定位器正负极颜色可能会不同，所以大家要注意看说明书上的相关介绍。

只用将定位器正极与汽车线路正极相连接、负极与汽车线路线路相接，把ACC点火检测线连到汽车ACC线上就完成安装了。

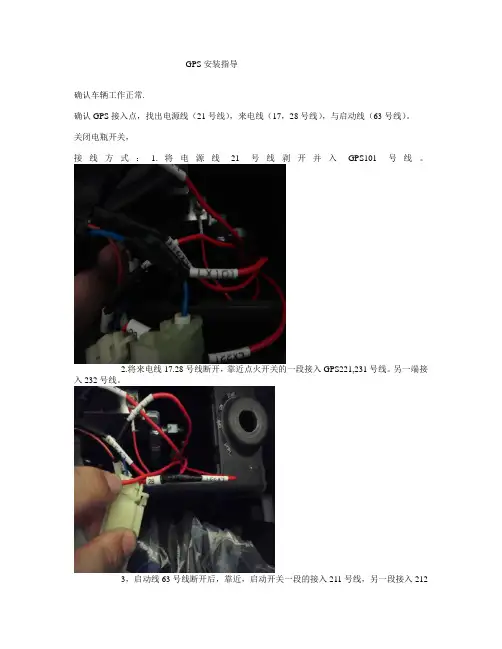

GPS安装指导
确认车辆工作正常.
确认GPS接入点，找出电源线（21号线），来电线（17，28号线），与启动线（63号线）。

关闭电瓶开关，
接线方式： 1.将电源线21号线剥开并入GPS101号线。

2.将来电线17.28号线断开，靠近点火开关的一段接入GPS221,231号线。

另一端接入232号线。

3，启动线63号线断开后，靠近，启动开关一段的接入211号线，另一段接入212
号线。

4，将GPS102号线，搭铁，或接入地线当中。

5，恢复好拆装部位，
5，打开电源，启动车辆，确认工作正常后，将设备信息录入电脑当中，并配合做好锁车解锁测试，确认是否信息上传正常。

注意事项：1，221号线作为信号线，必须接入来电线靠近点火开关的一段，不然车子将会出现车辆信息无法显示，（无小时计）。

2，天线固定位置，不要易遮挡，并确认正面朝上。

设备摆放位置要求不易进水。

车的gps安装方法车的GPS安装方法随着科技的不断发展，现在许多车辆都配备了GPS导航系统，这是一项非常方便的功能，可以帮助车主准确找到目的地。

如何正确安装车辆的GPS导航系统呢？以下是一个简单的步骤，帮助您进行GPS安装：第一步：购买合适的GPS导航系统在安装GPS导航系统之前，您需要购买一套适合您车辆的系统。

可以选择去汽车用品商店或者在线购买。

确保选择适用于您车辆型号的GPS导航系统，并根据您的需求选择功能是否齐全的产品。

第二步：准备必要工具安装GPS导航系统需要一些基本的工具，例如螺丝刀，剥线钳，电工胶带等。

在进行安装之前，确保您已经准备好了这些工具，以便顺利进行安装。

第三步：确定GPS天线的位置GPS导航系统的正常运行离不开稳定的GPS信号。

因此，在安装GPS导航系统之前，需要确定天线的位置。

天线通常安装在车辆的中央位置，例如前挡风玻璃的后部。

确保天线位置没有被金属等物体遮挡，以确保接收到稳定的GPS信号。

第四步：确定GPS控制器的位置GPS控制器是整个系统的核心部分，负责处理GPS信号和导航任务。

确定一个合适的位置，例如车辆仪表板上的空间，并使用螺丝固定控制器。

第五步：连接电源线和天线线GPS导航系统通常由一个电源线和一个天线线组成。

首先，将电源线连接到车辆的电源系统上。

常见的连接点是车辆的点烟器插座。

确保电源线安全连接，以避免负极和正极之间的短路。

接下来，连接天线线。

将天线线从GPS控制器引导到天线位置，并使用剥线钳剥掉天线线两端的外皮，插入相应的连接器或接头，确保天线线与GPS控制器的连接稳定。

第六步：调试和测试安装完成后，重新启动车辆，打开GPS导航系统，进行调试和测试。

检查系统连接和功能是否正常。

确保GPS导航系统能够接收到稳定的信号，并能准确显示地图和导航路线。

如果出现任何问题，可以参考GPS导航系统的用户手册进行排除。

如果问题无法解决，建议咨询专业人士或联系制造商进行进一步的帮助和支持。

GPS定位器使用说明书1安装说明1.1连接线说明DC+ 电源正极ACC 点火线GND 地线pOff 断油/断电控制线1.2安装前检测:1、检查配件主机、4Pin连接线、油路控制器、说明书2、SIM卡购买SIM手机卡（支持GSM/3G网络），如果开通GPRS功能，可以实现网上查车，如果开通来电显示功能，能进行电话远程监听。

设备没有SIM卡，不能正常工作。

1.3安装调试步骤1) 检测电源按接线图安装完成后,通电,LED指示灯会闪,如果不亮,表示设备供电不正常或损坏。

2) LED光灯状态指示检查◆亮1秒灭1秒表示GSM注册成功,约三十秒左右。

◆亮0.1秒灭2.9秒表示GPS定位,约四十五秒左右。

◆如果绿灯快闪(亮0.1秒,灭0.1秒) 超过三分钟后，可能SIM卡未插好,或设备损坏。

◆常亮表示GSM注册网络成功，并且GPS定位。

3) 拨打电话在LED灯常亮后,拨打设备的SIM号码,如果能通，即工作正常,可以进行短信操作或网络设置。

1.4安装注意事项●GPS天线与GSM天线内置,注意安装位置,否则会定不到位.●主机不防水，工作温度-40~60℃,注意固定位置。

●油路控制器分为12V和24V，安装时，注意与汽车供电电压是否一致。

2短信操作说明短信命令格式为：A******,功能序号，参数其中A表示命令开始，******为设备操作密码，初始化密码为000000，参数视具体的功能序号而定。

将短信发送到设备中的手机卡上，设备会自动回复应相的短信。

短信全部采用半角，如果密码错误、格式错误，设备将不会回复短信。

2.1位置请求（000）短信格式：A******, 000例如：A000000, 000设备收到短信后，回复位置信息，格式如下：Longitude E114.04577 Latitude N22.32405 08-10-20 17:38:30，如果没有定位，则经纬度时间都是0，为无效值，时间为格林威治时间，如北京为东8区，小时加8才能与本地时间一致。

GPS车载终端安装流程及注意事项1. 检查车辆电瓶电压，设备工作电压为9V－36V，支持12V和24V两种规格汽车电瓶。

2. 设备安装前先检查车辆电器系统是否正常；包括发动机故障灯及仪表、大灯、小灯、转向灯、刹车灯、雨刮器、空调、音响等。

3. 检查内饰、仪表、工作台是否有损坏或划伤现象。

4. 如果以上都没问题便可开始装车，如果有问题必须先告知车主，经车主确认签字后再开始装车。

5. 拆卸时将螺丝放在集中并且不容易丢失的地方。

6. 拆卸仪表和内饰板时要找对卡扣位置以防损坏。

7. 仪表和内饰板拆卸下来后必须放在后排座位或副驾驶座位上，防止划伤或损坏（绝不允许放在地上以防不小心踩坏或被车轮压坏）。

8. 拆卸完毕后首先检查原车电路是否有太乱或老化严重的现象。

如正常便开始安装车台。

如有问题必须先告知车主或问题解决后再开始安装车台。

9. 找出需要连接的线路，在安装单上做好记录。

10. 安装主机前，检查主机是否已检测合格，登记好主机出厂序列号。

装上SIM卡，记录其SIM卡号码，确保安装可靠。

11. 确定主机安装位置，主机必须装在非常可靠的地方，决不能影响司机操作车辆（请勿选择高温或离空调较近的位置，高温易缩短设备使用寿命，离空调太近,空调冷凝水易进入主机，造成设备短路或烧毁）。

12. GSM天线必须距汽车音响喇叭和GPS天线30厘米以上，避免干扰，GPS天线固定时必须是吸盘朝下，放置在水平面位置上，用双面胶固定（注意：GPS天线与天空之间不允许有任何金属遮挡物,否则会影响卫星信号接收，两个天线切记不能装反，螺丝要旋紧）。

12. 车台正负极保险必须接在靠近车辆电源线和接地线的一端（这样可以防止从主机到车辆电源线这一段的短路、烧线故障）。

13. 接线要结实，包线要可靠、美观。

14. 报警开关要固定在司机易于接触到且不易被发现的地方。

15. 通电后，设置好主机参数，拨打客服中心电话录入客户资料。

16. 车台线束必须捆扎整齐，穿线时尽量靠近车辆原车线束，最好与其捆扎在一起。

车载GPS导航系统的安装说明车载GPS导航系统的安装说明一、准备工作在安装车载GPS导航系统之前，首先要确保已经购买了一套完整的车载GPS导航系统，并且准备了必要的安装工具。

同时，要确保车辆的电池已经断开并处于安全状态，以免发生任何意外事故。

二、安装GPS天线1. 在车辆上选择一个位置，尽量远离金属和其他电子设备，以确保GPS天线的信号接收效果良好。

2. 使用螺丝或胶水将GPS天线固定在选择的位置上，确保其稳固无动。

3. 将GPS天线的连接线与车载导航主机的GPS接口连接，确保连接牢固而不松动。

三、安装车载导航主机1. 找到车辆的中控台或其他适合安装车载导航主机的位置。

2. 将车载导航主机放置在选择的位置上，确保其稳固且安全。

3. 将车载导航主机的电源线与车辆的电源接口连接，确保连接正确无误。

4. 将车载导航主机的音频输出线与车辆的音响系统连接，确保声音正常传输。

四、安装显示屏幕1. 找到车辆中适合安装显示屏幕的位置，并确保其在驾驶过程中不会对驾驶员的视线产生干扰。

2. 使用螺丝或其他工具将显示屏幕稳固地安装在选择的位置上。

3. 将显示屏幕的视频输入线与车载导航主机的视频输出线连接，确保连接牢固可靠。

五、安装其他组件（如扩音器、倒车摄像头等）根据需要，选择合适的位置将其他组件安装在车辆上，并确保连接线连接正确，功能正常。

六、电源连接和系统启动1. 将车载导航系统的电源线与车辆的电源接口连接。

2. 确保车辆电源处于正常状态后，将车辆电池连接上。

3. 启动车辆，检查车载GPS导航系统是否正常工作。

4. 如果系统显示正常，将显示屏幕调整至适合的亮度和对比度，并调整音量到合适的音量级别。

七、测试和调试1. 启动车辆，进入车载GPS导航系统的主界面。

2. 设置导航目的地，让系统进行导航，并观察导航路线和声音导航是否准确。

3. 如有必要，可以进行进一步的设置和调试，如更改语言、声音设置等。

八、注意事项1. 在安装车载GPS导航系统之前，仔细阅读安装说明书，确保每一步操作正确无误。

安装指南电源：1.主电源（红色）受大闸开关控制，接大闸开关后；接线一般在仪表盘位置2.ACC电源（黄色）受钥匙开关控制，接车钥匙后；接线在车辆点火钥匙位置3.地线（黑色）直接接车辆地线；在大闸附件取主地线。

电源接线必须严格按照上述说明接线，否则导致严重后果。

喇叭：1.内喇叭a.车上无媒体设备，直接接原车报站器喇叭，如原车喇叭有坏的通知公交进行及时修复；b.车上有媒体设备，报站喇叭应与媒体喇叭分开，报站用司机侧喇叭，喇叭需要重新走线。

2.开关量（门控）：直接在车门开关下进行截取信号；3.外接通讯（LED屏）从主机后面同直接连接到LED屏主机位置并连接；序号主机端中间引线汽车端备注1绿色（6b-）绿色LED屏2绿白色（6a+）白色说明：LED屏引线必须采用2*0.5mm线（黑色外皮）4.摄像头1通道：2.8mm镜头（带录音）：照前门、票箱；2通道：2.8mm镜头：照车前；3通道：3.6mm镜头：照车厢内部；4通道：3.6mm镜头：照下客门；摄像头的安装必须严格按照上述通道安装，调好角度；装好异形螺丝；否则将现场返工；所有接线必须采用交叉接线拧紧，包扎好。

杜绝裸线、明线。

5.线槽走线要求a.有空调的车，走线必须走风道；b.普通车，走线槽。

c.开孔前，必须确认好位置。

防止盲目开孔。

6.波纹管走线要求主机后端走线图主机后端走线图天线安装位置3根天线必须通过套管套好，并将天线固定牢固。

螺丝使用说明主机支架固定螺丝采用5.5*25mm燕尾钉螺丝。

固定主机支架螺丝固定摄像头螺丝4*20mm燕尾钉螺丝固定摄像头螺丝固定线槽螺丝4*15自攻螺丝固定线槽螺丝固定主机螺丝8*30mm组合螺丝，带弹簧垫片、平垫片。

固定主机螺丝，必须加装弹簧垫片、平垫片。

GPS车辆定位监控安装方案简介GPS（全球定位系统）车辆定位监控系统通过卫星定位技术和通讯技术，实时获取车辆的位置信息并传输到监控中心，为车辆管理和安全保障提供重要支持。

本文介绍GPS车辆定位监控系统的安装方案。

系统架构GPS车辆定位监控系统主要由三个模块组成：车载终端、GPS定位服务平台和监控中心。

车载终端车载终端主要负责采集车辆的位置信息，该终端安装在车辆上，一般安装在车辆的天线位置，通过硬件和软件的结合，实现GPS信号的解析和位置信息的采集，并通过GPRS等通讯方式将信息上传到GPS定位服务平台。

车载终端的安装需要保证其与车辆电源的接口，通讯模块的接口以及外设的接口（如摄像头）匹配，为此需要提前做好理解、选型和调试工作。

GPS定位服务平台GPS定位服务平台是GPS车辆定位监控系统的核心部分，同时也是监控中心的信息源。

平台的主要功能是将车载终端上传的位置信息实时解析、处理、存储，对车辆轨迹等信息进行分析并展示。

平台一般采用B/S（Browser / Server）架构，用户通过浏览器即可访问平台并实现对车辆的位置、轨迹、报警等信息的查询和监控。

监控中心监控中心作为GPS车辆定位监控系统的管理者，对车辆的信息进行集中管理、实时监控。

如果车辆出现违规或异常情况，监控中心可及时对其进行报警并迅速处理。

监控中心一般采用特殊的硬件，安装有监视器、电脑等设备，同时还需要显微镜、音箱、摄像头等辅助设备，以便于实时监控车辆位置等信息。

系统安装GPS车辆定位监控系统的安装需要选择适当的设备和安装位置，通常包括以下几个环节：设备选用要安装GPS车辆定位监控系统，需要先选择适合车辆的设备和定位系统。

常用的设备有车载终端、GPS天线、GPRS模块等。

这些设备需要选用性能稳定、接口完善、耐用性好的品牌和型号。

安装位置车载终端一般安装在车辆天线位置，需要与GPRS模块连接。

天线是GPS车辆定位监控系统中最重要的部分，因此安装位置应该兼顾信号接收效果和车辆的美观度。

两根线的设备只需连接正负极就可以了，红色接常电，黑色接搭铁；4根线的设备的黑色线接搭铁，红色线接常电，橙色线接ACC〔也可以接常电，带ACC检测线的设备，ACC 线必须要接，可以接ACC线，也可以和火线接一起，电压不能小于9伏〕，黄色线接继电器的黄色线〔如果不需要断油电功能，黄色线可以不接〕。

ACC线的功能是检测车辆状态的，分开接ACC线能减少定位漂移，里程统计误差小，可以延长设备的使用寿命。

设备安装位置需要远离高温和磁场，注意防水，防潮，尽量放置在信号好的地方，前、后挡风玻璃下面等。

触发设备断电报警的条件：1、当设备有置电池且置电池有电〔翻开置电池开关〕；2、设备必须处于在线状态；3、设备电源线断电或电压缺乏判断电源线断电的方法1、设备出现一次断电报警，一段时间后离线，后面再不上线，原因可能是电源线保险丝烧坏或人为撤除；2、设备偶尔出现断电报警，其它均正常，原因可能是，检修车辆，车辆电瓶断电；3、设备在车辆行驶状态或静止时都偶尔出现断电报警，原因可能是线路接触不良；4、设备安装后，在车辆任意状态都会出现断电报警，一段时间后正常，原因可能是搭铁线不是常搭铁；5、设备在车辆行驶状态正常，在静止状态就出现断电报警，原因可能是未接常电〔高档车根本上都有延迟断电功能，汽车一局部线路断电，10~30 分钟后，又有一局部线路断电或变成弱电，电压达不到设备设备电压最低要求〕汽车常电位置1.汽车电瓶2.汽车电脑检测接口〔OBD 检测插头〕3.保险盒4.汽车点火钥匙附近5.大局部车型的CD 机后面都有常电〔有些车型不是如宝马等〕大局部带自动天窗的车型的天窗电机也是常电〔宝马，奔驰等例外〕断油电分断油、断电两种〔高档车断油电后可能会有故障指示灯，不建议接断油电；柴油车因点火方式不同，只能断电〕。

不同的车型，测量油泵线的方式也不同，车型大致可以分为两种：一键启动和非一键启动。

非一键启动的车辆油泵线测量方法：钥匙未翻开或钥匙打到acc位置时，油泵线没电〔有些车型例外，如群众帕萨特等〕；钥匙打到ON 位置时，油泵线有电;打着车后有电〔在启动车的瞬间，油泵线没电〕，熄火后没电。

GPS车机安装步骤—广州基准GPS厂家1 、线束定义1.1传感线组（9头接口）1.2继电器线组（2头接口）1.3 电源线（3个接口）2 、安装工艺2.1 主机安装终端主机为连线方便希望能安装在车辆的前排隐蔽位置，并选配3米套线，理想安装位置如司机座位底下，司机表盘内部。

若安装在汽车后备箱中，需选配5米套线。

终端的固定可以用支架打孔固定或用3M车用魔术胶布固定或用扎带固定牢。

2.2 报警开关安装报警开关为手动式，安装位置隐蔽、又能让驾驶员方便地触摸到的地方。

可以根据用户的需求该为脚踏式并便于安装。

2.3 麦克风安装建议客户将免提咪头放在司机侧立柱饰条顶部予以固定，将咪线隐藏安装。

2.4 GPS天线安装天线的安装以GPS信号最强以及具有隐蔽性为原则。

如果车的前窗的对天空的视野足够大，可以考虑把天线安装在司机座位前仪表盘里面靠进窗口的地方，天线的上方可以是塑料等对卫星定位信号衰耗较小的材料。

天线需要另外加胶带固定。

不能光靠其本身磁性吸附在铁上，因为时间一长，其本身磁性会慢慢衰退。

最重要是避开太阳膜的遮挡，有必要的情况建议车主在后挡玻璃上切一个小口，并将天线正面对准小口。

2.5 GSM天线安装接在主机GSM“天线”座上，天线的其他部分可安放于车内隐蔽位置,但要保证信号强度足够大。

3、指示灯说明1、红色指示灯表示 GPS 工作状态，闪亮表示通电快闪两次停顿一秒表示定位正常。

2、绿色指示灯表示 GSM 工作状态，绿色指示慢闪烁表示未处于 GSM 网络范围，此时车机未能通讯。

绿色指示快速闪烁表示车机处于 GSM 网络范围，此时车机能正常通讯，发送状态。

4、安装注意事项4.1 安装前1)接到装车通知后确认汽车身份，安装产品型号。

2)提醒车主把车内贵重物品提取，以免造成纠纷。

3)同车主一同检查确认汽车的外观及内部是否有明显的损伤。

如车身上的划痕、撞痕，车身附件的缺损情况，车内附件的（收音机类）的工作状况，仪表板、车门饰板、座位真皮等装车需要接触的零件完整性。

GPS车辆定位管理终端安装使用指南GPS车辆定位管理终端安装使用指南〔版本 1.1 〕GPS车辆定位管理终端安装使用指南请您在使用前认真阅读本指南，以便获取正确的安装方式及使用方法。

产品外观、颜色如有改动，请以实物为准！GPS车辆定位管理终端安装使用指南一、产品组件图主机〔标配〕电源线〔标配〕魔术贴〔标配〕后备电池〔选配〕GPS天线〔选配〕GSM天线〔选配〕二、技术参数1.GPS性能芯片组： SiRF StarⅢ (GSC3f/LP)通道数：并行20 通道追踪矫捷度：<-156dBm启动时间 : 冷启动 60 秒、热启动 3 秒定位精度 : 10米速度精度米/秒2.GSM性能频率 : GSM 900/1800最大发射功率: 1W3.整机主要技术参数整机尺寸： 75mm× 52mm× 20mm工作电压 : 9V ～ 30V〔汽车、摩托车用〕36V～ 50V〔电动车用〕最大工作电流: < 800mA 〔 12V〕一般模式工作电流: < 10mA 〔12V〕工作温度 : -20℃～+70℃工作湿度 : 20～95%三、设备外观及接口开关机键操作方法：关机状态下，长按此键开机状态下，长按此键3 秒开机；3 秒关机。

【注】此键为内陷式设计，请使用笔尖等尖锐物操作四、状态指示1.SIM 卡指示灯灯的状态含义长亮设备开机且SIM 卡正常慢闪设备开机但SIM 卡不正常灭设备未开机2.GSM信号强度指示灯灯的状态含义长亮信号4格〔满格〕慢闪信号3格快闪信号1-2 格灭无信号3.GPS信号强度指示灯灯的状态含义长亮成功定位慢闪快闪能够搜到卫星但不能够定位GPS 模块在工作但没搜到星灭GPS 模块被关闭或工作不正常五、安装方法1.安装 SIM卡及电池翻开电池仓盖，插入 SIM 卡并扣紧，正确安装电池后关闭电池仓盖。

【注】局部产品为无电池设计，请不要安装任何型号的电池，省得产买卖外。
