凸透镜成像规律实验练习题含答案

一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。

由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。

乙2 丙丙甲乙故选B。

2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

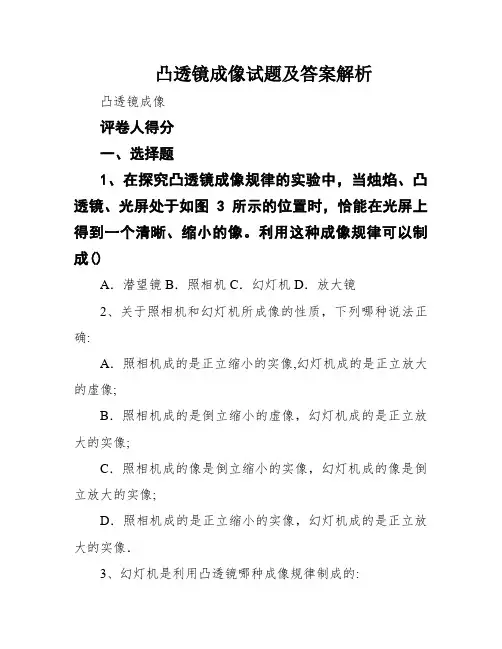

凸透镜成像试题及答案解析凸透镜成像评卷人得分一、选择题1、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图3所示的位置时，恰能在光屏上得到一个清晰、缩小的像。

利用这种成像规律可以制成()A．潜望镜B．照相机C．幻灯机D．放大镜2、关于照相机和幻灯机所成像的性质，下列哪种说法正确:A．照相机成的是正立缩小的实像,幻灯机成的是正立放大的虚像;B．照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像;C．照相机成的像是倒立缩小的实像，幻灯机成的像是倒立放大的实像;D．照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像．3、幻灯机是利用凸透镜哪种成像规律制成的:A．u＞2f，凸透镜成缩小的实像;B．u＜f，凸透镜成放大的虚像;C．2f＞u＞f，凸透镜成放大的实像．4、小军的爷爷两眼昏花，但酷爱研究，尊敬长辈的XXX 节省下来的零花钱给爷爷买了一个放大镜．当小军的爷爷用放大镜看报纸时，他看到的文字是:A正立放大的虚像;B正立放大的实像;C倒立缩小的实像;D．倒立放大的实像.5、用拍照机拍照时，物体在菲林上形成:A.缩小的倒立实像;B.放大的正立实像;C.缩小的正立实像;D.缩小的倒立虚像.6、如图所示，一玻璃砖内有一凸形空气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后光线会（）A．仍旧平行B．会聚C．发散D．无法判断7、下列说法中，毛病的是（）A．凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧B．凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧C．凸透镜所成的实像都是倒立的D．凸透镜所成的虚像可能是放大的、也可能是是缩小的8、用普通照相机拍照时，要按被照物体距相机镜头的远近进行“调焦”，使用起来不太便捷。

有一种“傻瓜”相机，只要把想拍摄的景物全部纳入取景器内，不论远处还是近处的物体，在照片上都比较清晰，从而使拍照的过程变得十分快捷。

这种“傻瓜”相机不用“调焦”的奥秘是（）06年全国竞赛A.采用了长焦距的镜头，使远近不同的物体成像的位置相差不大B接纳了短焦距的镜头，使远近分歧的物体成像的位置相差不大C.接纳了长焦距的镜头，使远近分歧的物体成像的位置相同D接纳了短焦距的镜头，使远近分歧的物体成像的位置相同9、将物体放在距凸透镜15cm处时，能在光屏上得到物体模糊放大的像，则凸透镜的焦距大概是（）A．5 cmB．10 cmC．15 cmD．20 cm10、2008年北京奥运会将全面运用人脸识别系统，人们进入场馆距门口．5―1．2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。

八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。

A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。

2. 关于凸透镜焦点位置的描述，正确的是（）。

A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。

3. 凸透镜对于非平行光线的成像，关注的光线是（）。

A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。

4. 凸透镜成像的规律中，人眼看到的物体是（）。

A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。

5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。

A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。

二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。

答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。

答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。

答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。

答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。

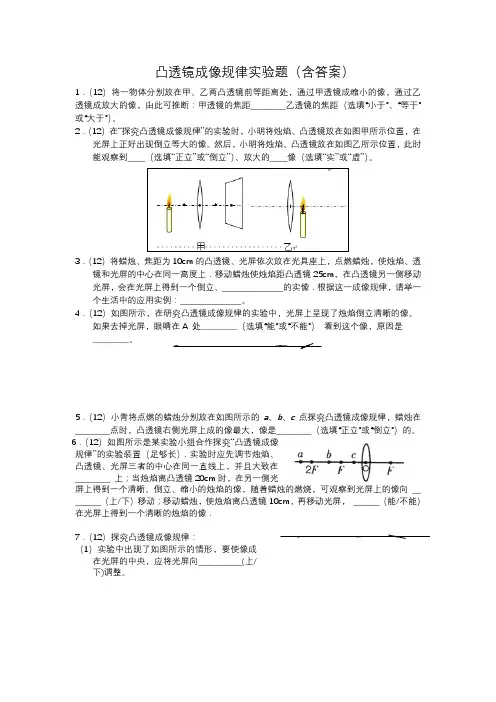

凸透镜成像规律实验题（含答案）1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12江西）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12浙江宁波）将蜡烛、焦距为10cm 的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm ，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”） 看到这个像，原因是__________。

5．（12海南）小青将点燃的蜡烛分别放在如图所示的a 、b 、c 点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12苏州）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿ 上；当烛焰离凸透镜20cm 时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向 ＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm ，再移动光屏， ＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像． 7．（12扬州）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

凸透镜成像的规律习题（含答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．今年的元月31日晚，在我国大部分地区都能观看到天文奇观“月全食”。

如图所示是小明用照相机拍摄的月全食照片，对此，下列说法正确的是A．月亮是光源B．若想拍摄到更大的月亮，应增大凸透镜的焦距C．照相机是利用凸透镜成倒立、放大实像的原理工作的D．月食主要是由光的折射现象形成的【答案】B【解析】【详解】A. 月亮不属于光源，故A选项错误。

B. 若想拍摄更大的月亮，根据凸透镜成实像规律，物近像远像变大，应选焦距更长的镜头，增加像距，同时增大照相机暗箱的长度，故B选项正确。

C. 照相机是利用凸透镜成倒立、缩小实像的原理工作的，故C选项错误。

D. 月食天象是由于光的直线传播形成的，故D选项错误。

故选：B.2．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。

下列判断中正确的是A．该凸透镜的焦距是16cmB．当时，在光屏上能得到一个缩小的像C．当时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小【答案】D【解析】【详解】A．观察图片可知，当物距u=16cm时，像距v=16cm，这时物体在二倍焦距上，即：2f=16cm，所以凸透镜焦距是8cm，故A错误；B．因为8cm＜10cm＜16cm，所以这时f＜u＜2f，这时成倒立放大的实像，故B错误；C．当u=22cm时，u＞2f，这时成倒立缩小的实像，照相机是根据这一原理制成的，故C错误；D．当物体成实像时，物距增大，像距减小像变小，那么把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小是正确的，故D正确。

故选：D。

【点睛】掌握凸透镜的成像规律，了解凸透镜移动过程中像距和像的大小变化是解题的关键。

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

初三物理凸透镜成像的规律试题答案及解析1.(5分)小丽用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图所示。

实验过程中保持凸透镜的位置不变，请回答下列问题。

（1）实验前应首先调节烛焰的中心、、光屏中心，在同一高度。

（2）改变蜡烛的位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、的实像（选填“放大”、“等大”或“缩小”）（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰的实像（选填“放大”、“等大”或“缩小”）（4）改变蜡烛的位置，使其位于56cm刻度线处，小丽从透镜的左侧对过透镜可以看到一个清晰的的像（选填“倒立”或“正立”）。

利用这种成像规律可制成。

【答案】（1）凸透镜的中心（2）缩小（3）放大（4）正立放大镜【解析】（1）实验前应首先调节烛焰的中心、凸透镜的中心、光屏中心，在同一高度，这样做的目的时让像产生在光屏的中央；（2）凸透镜的焦距为10cm，改变蜡烛的位置，使其位于20cm刻度线处，此时物距为40cm，物距大于两倍焦距，此时成倒立、缩小的实像，此时像距在一倍焦距和两倍焦距之间；（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时物距在一倍焦距和两倍焦距之间，此时成倒立、放大的实像；（4）改变蜡烛的位置，使其位于56cm刻度线处，此时物距为4cm，此时物距小于焦距，此时成正立、放大的虚像，利用这种成像规律可制成放大镜。

【考点】探究凸透镜成像特点2.在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm 处，在凸透镜另一侧的光屏上观察到了烛焰清晰的像，这个像一定是（）A．倒立放大的实像B．倒立缩小的实像C．正立放大的虚像D．正立放大的实像【答案】A【解析】有题意可知，凸透镜的焦距f=10cm，点燃的蜡烛放在距凸透镜15cm处，物距u=15cm，f＜u＜2f，由凸透镜成像特点可知，在凸透镜另一侧的光屏上会得到倒立放大的实像。

凸透镜成像规律的探究及其应用专项练习题1.下图是照相机的成像示意图，以下说法正确的是()A.照相机的镜头是凹透镜B.所成的像是正立、缩小的虚像C.要使底板上的像变大，只把镜头前伸就可以D.要在底板上成缩小的像，物距必须大于二倍焦距2.购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列有关说法正确的是()A.摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时，面部应位于摄像头二倍焦距之外D.“刷脸”时，面部经摄像头成正立、缩小的实像3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.(2020·湖南常德中考)如图关于透镜的应用，下列说法正确的是()5.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是()A.凸透镜的焦距可能是10cmB.图中凸透镜成像的特点被应用在了照相机上C.将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像D.若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像6.在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是、的虚像。

如果在文物上有两条裂纹，其夹角是5°，要想看到的像更大些，应该将放大镜离裂纹稍微些。

若放大镜的放大倍数是10倍，则他看到的角度是。

7.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违法车辆的现场照片，拍照时，摄像头的镜头相当于一个(选填“凸”或“凹”)透镜，所成的像是(选填“放大”“缩小”或“等大”)的实像，当车辆远离摄像头时，所成的像将会(选填“变大”“变小”或“不变”)。

探究凸透镜成像的规律实验题1．在“探究凸透镜的成像规律”实验中：（1）如图1所示，可知该凸透镜的焦距为______cm；（2）如图2所示，应将光屏向______（选填“上”或“下”）调整，使烛焰、凸透镜、光屏的中心在同一高度，其目的是______；（3）当烛焰距离凸透镜25cm时，移动光屏使光屏上成倒立、______的实像，生活中的______就是利用这个原理制成的；（4）接下来将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像，应将光屏______凸透镜（选填“靠近“或“远离”）．2．小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜：（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图所示，则该凸透镜的焦距为______cm．（2）正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立______（选填“放大”或“缩小”）的清晰的实像．（3）应用（2）中描述的凸透镜成像原理，可以制成______（选填“放大镜”、“投影仪”或“照相机”）．（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像______（选填“完整”或“不完整”）．3．在“探究凸透镜成像规律”的实验中（1）实验装置正确安装并调节后，小芳同学某次实验情景如图所示，此时她在光屏上看到了烛焰清晰的像，生活中的就是利用这一原理制成的．（2）实验过程中，如果用不透明的硬纸板档住凸透镜的上半部分，则光屏上的像A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（3）如果保持蜡烛和凸透镜的位置不变，把光屏向右移一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个______（选填“近视眼镜”或“远视眼镜”）．（4）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：______．4．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．（1）调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了______；（2）把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向______（选填“左”或“右”）移动才能在光屏上成清晰、倒立、______的实像；______就是利用这一成像规律工作的；1 / 3（3）完成实验后，继续模拟远视镜的缺陷，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏______（选填“远离”或“靠近”）透镜．5．某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示．（1）要使烛焰的像能成在光屏的中央，应将蜡烛向______（填“上”或“下”）调节．（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是______cm．（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、______的实像，日常生活中利用这一原理制成的光学仪器是______（填“照相机”、“投影仪”或“放大镜”）．要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏______（填“靠近”或“远离”）透镜，直至得到清晰的像．（4）实验中怎样操作，才能在光屏上得到最清晰的像？______．6.如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A整立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这样操作的目的是为了。

探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。

内容 3.3 凸透镜成像的规律（1）日期【知识梳理】1、依次放置蜡烛、凸透镜和光屏，并调整它们的高度，使烛焰、凸透镜和光屏的中心大致在同一高度（或者在凸透镜的主光轴上），目的是使像成在光屏的中心，便于观察。

2、如图所示，像偏在光屏上方，调节的方法有：（1）将蜡烛向上调；（2）将凸透镜向下调；（3）将光屛向上调。

3、凸透镜成像的规律：物距（u）像的性质像距（υ）倒立/正立放大/缩小实像/虚像u＞2f 倒立缩小实像f<υ<2fu=2f 倒立等大实像υ=2ff< u <2f 倒立放大实像υ＞2fu=f 不成像u<f 正立放大虚像υ＞u4、口决记忆法：一焦分虚实，二焦分大小；实像异侧倒，虚像同侧正；像的大小像距定，像距大像放大，像距小像缩小；成实像时，物近像远像变大，成虚像时，物近像近像变小。

【巩固练习】1、在探究凸透镜成像规律的实验中，已知凸透镜焦距为10 cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（）A．大于20cm B．大于10cm且小于20cm C．小于10cm D．等于20cm2、关于实像和虚像，下列说法中正确的是（）A．实像能用光屏接收到，虚像不能 B．虚像是人的幻觉，并没有光线进入人眼，实像则相反C．实像一定是由光的反射现象形成的 D．实像有放大的也有缩小的，而虚像都是放大的3、凸透镜所成正立像一定是（）A．像比物大 B．像比物小 C．像物分立透镜两侧 D．像物等大4、有四种不同焦距的凸透镜，如果要使距凸透镜15cm的物体能够在光屏上得到放大的像，那么凸透镜的焦距应为（）A．5cm B．10cm C．15cm D．30cm5、（多选）如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（）A．v＜f B．f＜v＜2f C．u＞2f D．f＜u＜2f6、物体置于焦距为10 cm的凸透镜前，得到了一个放大的像，那么下列说法中，正确的是（）A．若像是正立的，那么物体到凸透镜的距离大于20 cmB．若像是正立的，那么物体到凸透镜的距离大于10 cm，而小于20 cmC．若像是倒立的，那么物体到凸透镜的距离大于10 cm，而小于20 cmD．若像是倒立的，那么物体到凸透镜的距离小于10 cm7、小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的是（）A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移8、（多选）某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（）A．将蜡烛适当远离透镜，光屏适当靠近透镜 B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛 D．将透镜适当靠近光屏9、将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点。

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

A5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。

与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。

这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。

凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（）A、小于焦距B、大于焦距，小于两倍焦距C、等于两倍焦距D、大于两倍焦距2、某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A、一定是实像B、一定是虚像C、一定是放大的像D、一定是缩小的像3、探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。

然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像A. 像距增大，像增大B. 像距减小，像增大C. 像距减小，像减小D. 像距增大，像减小4、在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。

则在光屏上A．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm5、一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（）A.10cm ＜f＜20cmB.f＞10cmC.f＜10cmD.f＞20cm6、物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。

下面给出的生活中常用物品工作时原理与此现象相同的是（）A.投影仪B.照相机C.放大镜D.近视镜9、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。

4.3凸透镜成像的规律一、单选题1．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）A．B．C．D．【答案】C【解析】当物距小于一倍焦距时，物体通过凸透镜成的是正立的、放大的虚像。

故ABD不符合题意，C符合题意。

故选C。

【点睛】这是一道关于凸透镜成像规律的考查的一道比较容易的题目，通过物距与焦距的关系，确定成像的性质，然后与选择项对应确定答案。

2．如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（）A．一定是倒立的B．一定是正立的第1 页共32 页第1 页共32 页C．一定是放大的D．一定是缩小的【答案】C【解析】该透镜焦距12cm，两倍焦距为24cm。

蜡烛距焦点6cm，有可能离透镜12cm+6cm=18cm，此时位于该透镜的一倍焦距和二倍焦距之间，成倒立放大的实像；也有可能离透镜12cm-6cm=6cm，此时位于该透镜的一倍焦距以内，成正立放大的虚像。

故ABD不符合题意；C符合题意。

故选C。

3．在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（）A．尽量选择较亮的环境进行实验B．组装器材时，将蜡烛放在凸透镜与光屏之间.C．实验中，物距要始终大于二倍焦距D．实验中，蜡烛燃烧一段时间后，光屏上的像会向上移动【答案】D【解析】A．为使成像更清晰，应在较暗的环境进行实验，故A错误；B．组装器材时，应将凸透镜放在蜡烛与光屏之间，故B错误；C．实验中，物距大于一倍焦距均成实像，实验时物距要始终大于一倍焦距，故C错误；D．实验中，蜡烛燃烧一段时间后，蜡烛变短，根据通过光心的光线传播方向不变可知所成的像会向上移动，故D正确。

第2 页共32 页第2 页共32 页故选D。

4．用如图所示的装置探究凸透镜成像规律，凸透镜的焦距是15 cm．当把凸透镜固定在50 cm刻度线处，蜡烛固定在15 cm刻度线处时（）A．光屏在“Ⅰ”区域内移动，才能得到清晰的像B．光屏在“Ⅱ”区域内移动，才能得到清晰的像C．光屏上得到的是倒立、放大的实像D．以上说法都不对【答案】A【解析】凸透镜的焦距是15 cm．当把凸透镜固定在50cm刻度线处，蜡烛固定在15 cm刻度线处时，物距为50cm-15cm=35cm，大于2倍焦距，所以此时成倒立、缩小的实像，像在1倍和2倍焦距之间，即在光具座的65~80 cm之间可以得到清晰的像综合以上分析，只有A符合题意，BCD不符合题意．5．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时烛焰在光屏上刚好成一清晰的像。

浙教版中考科学一轮复习--凸透镜成像的规律成像的大小、虚实、物距相距关系【同步练习-解析】一.选择题1.（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A．甲处可能成的是虚像B．乙处像可能是放大的C．P点位置在甲的左侧D．蜡烛的移动方向向左【答案】B【解析】ACD．由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD不符合题意；B．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B符合题意。

2．（2022·山东威海·中考真题）在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。

下列说法正确的是（）A．凸透镜的焦距为20cmB．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动C ．若遮挡凸透镜的一部分，光屏上将得不到完整的像D ．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动【答案】B【解析】A ．如图，凸透镜成倒立、等大的实像，像距等于物距等于二倍焦距220.0cm u v f ===解得 10.0f cm =故A 错误；B ．由于过光心的入射光线经凸透镜折射后传播方向不变，所以随着蜡烛燃烧变短，光屏上的像将向上移动，故B 正确；C ．若遮挡凸透镜的一部分，烛焰的光线会从凸透镜的其他位置透过，在光屏上会聚，光屏上仍能得到完整的像，像比原来变暗，故C 错误；D ．在蜡烛和凸透镜之间放一个远视镜，远视镜是凸透镜，凸透镜对光线具有会聚作用，可以使光线提前会聚，为得到清晰的像需要将光屏靠近凸透镜，即左移，故D 错误。

凸透镜成像一、单选题1 .小亮同学在探究“凸透镜成像规律”实验时，在光屏上得到清晰的与烛焰等 大的像（如图所示），保持凸透镜位置不变，为了在光屏上得到清晰的放大的实 像，他必须（）A,让蜡烛远离透镜，同时让光屏也远离透镜B,让蜡烛远离透镜，同时让光屏靠近透镜C,让蜡烛靠近透镜，同时让光屏也靠近透镜D,让蜡烛靠近透镜，同时让光屏远离透镜2 .焦距为f 1的凸透镜与焦距为｛的凹透镜的主光轴重合，光心间为15cm 。

平行于主光 轴的一束平行光通过两透镜后得到一束宽度为d 的平行光束，如图（a ）所示；若将两透镜位置互换，将得到一束宽度为4d 的平行光束，如图（b ）所示。

则（）8. fj15cm,f 2=15cmD. fj45cm,f 2=30cm一个凸透镜的焦距是10cm,若有一支蜡烛放在距凸透镜30cm 处，以速度v 在燃烧， 则蜡烛所成像的缩短速度是：（ ）A.大于vB.等于vC.小于vD.无法确定4 .如图所示为小明做“探究凸透镜成像规律”的实验装置图，此时光屏上已经得到倒像，此时保持凸透镜和光屏位置，将蜡烛逐渐向左移动，我们将在光屏上看到A.蜡烛的像变大了B.蜡烛的像不变C.蜡烛的像变小了D.只有光斑，一片模糊 5 .小红同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，如 图所示，下列说法正确的是 2F f 0 fA.实验中，蜡烛越烧越短，光屏上烛焰的像向上移动B.要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C.利用这一成像规律可制成投影仪A. C. 3. fj30cm,f 2=15cm fj30cm,f 2=20cm ( )D.为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板6.物体放在凸透镜前，到凸透镜的距离是16cm,若此时光屏上得到放大的像，则所用的透镜的焦距可能是A. 4cmB. 8cmC. 12cmD. 18cm7.在焦距是20cm的凸透镜正前方100cm处，一个物体以10cm/s的速度沿透镜主光轴靠近透镜，当物体运动到第6s时，此时物体所成像为（）A.倒立、放大实像B.倒立、缩小实像C.正立、放大虚像D.倒立、等大实像8.用“傻瓜”照相机照集体照时，从取景框内发现有部分人超过取景框范围，为了照出满意的照片，应该（）A.照相机略向左转B.照相机略向右转C.照相机离人群稍远一点D.照相机离人群稍近一点9.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离口跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为（）A. 60厘米B. 40厘米C. 20厘米D. 10厘米10.在做观察“凸透镜成像”的实验时，物体放在距凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是A. 20cmB. 30cmC. 60cmD. 80cm二、选择题11. （3分）如图，a, b, c, d是距凸透镜不同距离的四个点，F为焦点，下列说法正确的是（）a b 亡d !uA.摄像机是根据物体放在a点时成像情况制成的B.人眼看物体时的成像情况与物体放在b点时的成像情况相同C.投影仪是根据物体放在c点时成像情况制成的D.正常使用放大镜与物体放在d点时成像情况相同12.某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（）A.是凸透镜，焦距为20cmB.是凸透镜，焦距可能为15cmC.是凹透镜，焦距为20cmD.是凹透镜，焦距可能为15cm三、计算题13. 2013年12月2日1时30分，“嫦娥三号”探测器从西昌卫星发射中心发射升空（如图所示），奔向38万千米外的月球；12月15日4时35分，“嫦娥三号”着陆器和巡视器成功分离，“玉兔号”巡视器顺利驶抵月球表面.实现了中国人嫦娥奔月的梦想.上就I⑴玉兔抵月除留下深深的“足迹”，也在阳光中留下美丽的“倩影”，(如图所示)，“倩影”形成是由于的结果；(2)“嫦娥登月”让人联想到“小猴捞月”的故事，如果井水深10米，则“井中月”距离水面______________ ；⑶据介绍，着陆器与巡视器分离后，将进行两器互相拍照“留影”等一系列的科学探究活动，然后再将信息传回地球.这里的“留影”是指成立、缩小的像.不能利用声波传回信息的原因是 ;若用光传递，从月球上发射到地球收到需要约 s(保留2位小数)；(4)接下来的3个月甚至更长的时间里，玉兔月球车要在月球高达300摄氏度的温差等恶劣的环境下探测，请展开想象，说句和玉兔相关的话 (可以是赞叹、感慨或是担忧)：.14.阅读短文，回答下列问题岐江夜游，全长约6千米，游完全程需40分钟，途径两条休闲带、五个广场、十个主题公园、四十九个节点。
