全自动电容电感测试仪的操作方法及注意事项

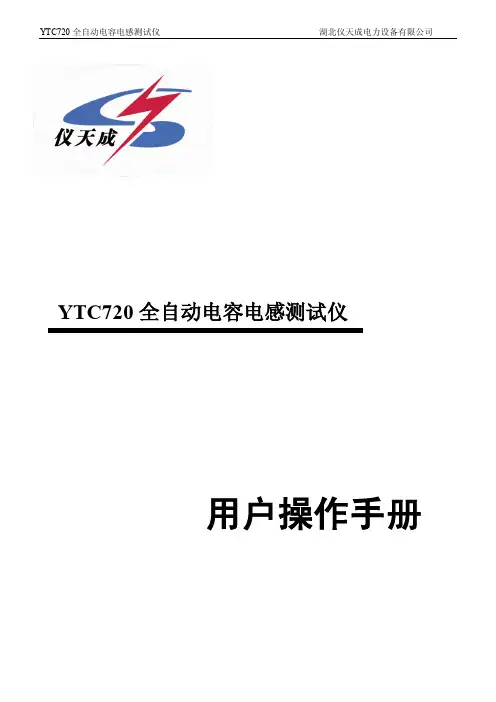

YTC720全自动电容电感测试仪用户操作手册感谢您选用本公司的产品！您现在参考的是YTC720全自动电容电感测试仪说明书。

在使用本产品之前，请您详细阅读本说明书，并特别注意以下注意事项：1、测量时必须将钳形表置于OFF档。

2、测量时必须将测试电压输出开关置于“通”位置。

3、为获得正确的容量值，必须在测量前设置与电容器铭牌相同的电压值。

4、如果怀疑仪器精度有问题，请用仪器随机配置的参考电容器进行检查。

5、在测量小电容小电感时，钳形表的位置对测量值有影响，请将钳形表置于最佳位置，并保持钳口完整闭合。

目录一、概述 (1)二、技术参数 (1)三、工作原理 (2)四、仪器面板 (2)五、接线方法 (3)A、并联电容器测量 (3)B、电抗器电感测量 (5)C、电感测量注意事项 (5)六、操作步骤 (5)七、配套清单 (9)八、贮存及运输 (9)YTC720全自动电容电感测试仪一、概述YTC720全自动电容电感测试仪是在无功补偿装置专家工作组的指导下，针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。

（2）电容表输出电压低而导致故障检出率低。

（3）测量电抗器的电感。

该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。

此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

本型号测试仪特点（1）量程自动转换；（2）储存2000个测试数据；（3）大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示；（4）实现波形和测量处理数据同屏显示，使测试过程更直观；（5）具有设置、校正和调试功能。

二、技术参数1、电容量量程：0.2μF～2,000μF；容量范围：5～20,000 kvar；测量精度：±1.5%×读数±2个字；分辨率：±1.0%rdg；2、电感量程：1mH～9.9H；测量精度：±1.5%±2个字3、输出测量电压：AC 26V/500VA；50Hz；4、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机5、外形重量：370×370×220 mm / 8 kg6、工作条件：环境温度：0℃～+40℃，相对湿度：≤90%电源：AC 220V±10%；50Hz；三、工作原理图1 工作原理图在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。

LCR作业指导书一、任务背景在电子电路领域中，LCR是一种常见的电路测试仪器，用于测量电感（L）、电容（C）和电阻（R）的参数。

为了保证测试的准确性和一致性，需要编写LCR作业指导书，以规范操作步骤和数据记录。

二、操作步骤1. 准备工作a. 确保LCR测试仪器处于正常工作状态，检查仪器是否连接到电源，并确保电源稳定。

b. 确保被测电感、电容或者电阻符合测试要求，并检查其连接路线是否正确。

c. 打开LCR测试仪器，等待其初始化完成。

2. 测试设置a. 选择测试模式：根据被测元件的类型，选择合适的测试模式，如电感测试模式、电容测试模式或者电阻测试模式。

b. 设置测试频率：根据具体要求，设置合适的测试频率，普通在几十赫兹至几百千赫兹之间。

c. 设置测试范围：根据被测元件的预估参数值，选择合适的测试范围。

d. 设置测试信号电平：根据被测元件的特性和要求，设置合适的测试信号电平。

3. 开始测试a. 将被测元件正确连接到LCR测试仪器的测试端口。

b. 点击“开始测试”按钮，LCR测试仪器将自动进行测试。

c. 等待测试完成，并确保LCR测试仪器显示出被测元件的参数数值。

4. 数据记录a. 将LCR测试仪器显示的参数数值记录下来，包括电感、电容或者电阻的数值，以及测试频率和测试信号电平的设置值。

b. 记录测试时间、测试人员和被测元件的标识信息。

c. 将记录的数据整理并保存，以备后续分析和比较使用。

5. 操作注意事项a. 在测试过程中，避免触摸测试端口和被测元件，以免影响测试结果。

b. 在进行不同类型元件的测试之间，确保测试端口和被测元件之间的连接正确并稳定。

c. 遵守安全操作规范，避免短路、过电流等意外情况发生。

d. 定期校准LCR测试仪器，以确保测试结果的准确性和可靠性。

三、数据分析和报告1. 数据分析a. 根据记录的数据，进行统计分析，计算平均值、标准差等参数。

b. 将不同被测元件的测试结果进行比较和对照，找出异常值或者不合格的元件。

YTC720B全自动电容电感测试仪用户操作手册使用安全措施1、使用本仪器前一定要认真阅读本手册。

2、测试人员应具备一般电气设备或仪器的使用常识。

3、测试人员必须完全严格遵守安全操作规程，必须完全了解高压测试线路，及仪器操作要点。

4、非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。

5、本仪器只能在停电的设备上使用；必须保证仪器和被试设备的接地端可靠接在地网上。

6、保险管损坏时，必须确保更换同样规格的保险管。

7、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。

8、仪器应避免剧烈振动。

9、对仪器的维修、护理和调整应由专业人员进行。

免责申明：本公司拥有不需要任何声明即可对本产品之软件、硬件及用户手册修改的权利。

在编制本手册过程中已经力求内容的正确与完整，但并不保证本说明书没有任何错误或漏失，敬请谅解！目录一、概述 (4)二、技术参数 (4)三、工作原理 (5)四、仪器面板 (6)五、接线方法 (7)1、并联电容器测量 (7)2、电抗器电感测量 (8)3、电阻测量 (8)六、操作步骤 (8)七、配套清单 (9)八、贮存及运输 (10)一、概述GB50150-1991与Q/CSG10007-2004规定:高压并联、串联电容器和交流滤波电容器的电容值偏差不超过额定值的-5%~+10%；电容值不应小于出厂值的95%；耦合电容器和电容分压器的电容值，每节电容值偏差不超出额定值的-5%~+10%，电容值与出厂值相比，增加量超过+2%时，应缩短试验周期。

在单台三相电容器中任何两线路端子间隔的最大与最小电容之比：200KVAR及以下不大于1.05，200KVAR以上不大于1.02，由多节电容器组成的同一相，任何两节电容器的实测电容值相差不超过5%。

随着城农电网改造的进行，电容器补偿装置得到前所未有的发展，新开发的产品也相继投入运行。

但随之而来的是电容器事故率的大幅上升，尤其是电容器装置多年不见的爆炸着火事故亦多次发生，并出现过严重的群伤事故。

电容电感测试仪使用方法电容电感测试仪是一种用于测量电容和电感值的仪器。

它广泛应用于电子工程、通信工程、电力工程等领域。

本文将介绍电容电感测试仪的使用方法。

一、电容测试1. 连接电路：将被测电容器的两端分别连接到测试仪的电容测试接口上。

2. 设置测量范围：根据被测电容器的额定值，选择合适的测量范围。

一般来说，选择最接近被测电容值的测量范围可以提高测量的准确性。

3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电容进行测量。

在测量过程中，测试仪会显示被测电容的值，并根据需要提供其他相关数据，如等效串联电阻等。

4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。

二、电感测试1. 连接电路：将被测电感器的两端分别连接到测试仪的电感测试接口上。

2. 设置测量范围：根据被测电感器的额定值，选择合适的测量范围。

与电容测试类似，选择最接近被测电感值的测量范围可以提高测量的准确性。

3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电感进行测量。

在测量过程中，测试仪会显示被测电感的值，并根据需要提供其他相关数据，如等效串联电阻等。

4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。

三、注意事项1. 在进行电容电感测试时，应确保测试仪的正负极连接正确，避免短路或其他错误操作导致的测量失败或仪器损坏。

2. 在进行测量时，应注意避免外界干扰。

尽量选择无电磁干扰的环境，并保持测试仪与其他电源设备的距离。

3. 在进行电感测试时，应注意被测电感器的自感影响。

为了减小自感影响，可以采用串联电阻或其他补偿方法。

4. 在进行电容测试时，应注意被测电容器的电压等级。

如果被测电容器的电压等级较高，应选择相应的测试仪器和测量范围，以确保测量的准确性和安全性。

5. 在进行电容电感测试时，应根据具体要求选择合适的测试方法和参数，以获得准确的测量结果。

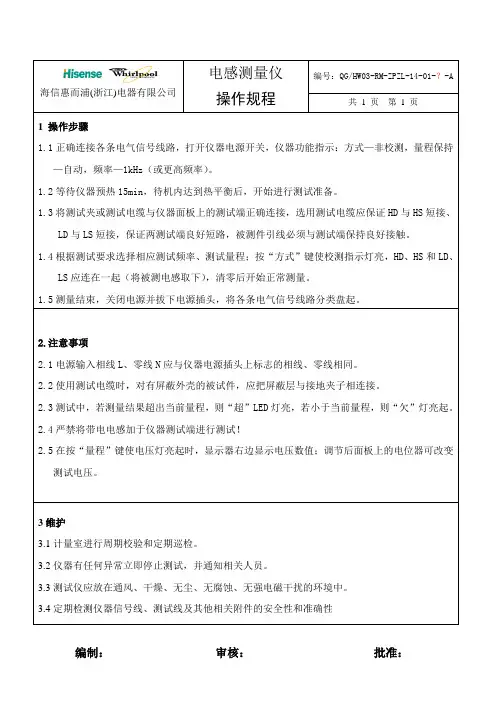

电感测试仪使用方法说明书注意事项：1. 本说明书旨在介绍电感测试仪的基本使用方法，帮助用户正确操作设备。

2. 本说明书按照以下格式撰写：标题、介绍、功能特点、使用步骤、注意事项。

3. 阅读者请遵守本说明书中的安全注意事项以确保正常操作和您的个人安全。

4. 请勿在使用设备时尝试非法、危险或不符合使用要求的操作。

标题：电感测试仪使用方法说明书介绍：本电感测试仪使用说明书旨在帮助用户了解该设备的基本特点和正确操作流程，以确保有效准确地测试电感值。

功能特点：该电感测试仪具备以下功能特点：1. 精准度高：设备采用先进的技术和精密的设计，能够准确测试各种电感元件的参数。

2. 大屏幕显示：设备配备大屏幕显示器，可以清晰直观地显示测试结果。

3. 简单易用：操作简单易懂，用户只需按照指示进行操作即可完成测试。

4. 多种电感值读取方式：支持自动和手动读取电感值，满足不同用户的需求。

5. 数据存储功能：设备配备内存芯片，可以存储测试数据供后续参考和分析。

使用步骤：下面是本设备的使用步骤，供用户参考：1. 准备工作：确保设备通电正常，并将待测电感元件正确连接到测试端口。

2. 选择测试模式：根据需要，选择自动或手动测试模式。

3. 选择测试参数：根据待测电感元件的特性，选择相应的测试参数，如频率、电压等。

4. 启动测试：根据设备的指示，按下测试按钮启动测试。

5. 等待测试完成：等待设备完成测试，并显示测试结果。

6. 读取测试结果：查看设备的屏幕显示，可以直接得到待测电感元件的电感值。

7. 存储数据（可选）：如需存储测试结果，可以按设备的存储按钮保存数据。

注意事项：为保证测试的准确性和安全性，请用户严格遵守以下注意事项：1. 请确保设备通电稳定，并正常接地，以防止电气意外发生。

2. 使用前请先阅读设备的用户手册，并按照手册指导正确操作。

3. 避免在高温、潮湿、尘土环境中使用设备，以免影响设备的正常工作和寿命。

4. 请勿将设备连接到超过其额定电压范围的电路中，以防止设备损坏或发生安全事故。

电容测试仪的使用方法
电容测试仪是一种用于测试电容器容量的工具。

它可以帮助我们判断电容器是否损坏或老化，以及确认其容量是否达到标准。

使用电容测试仪需要注意以下几点：
1. 选择合适的测试模式。

一般来说，电容测试仪有两种模式：手动模式和自动模式。

手动模式需要手动调整测试参数，适合针对特定电容器进行测试；自动模式则可以自动识别并测试电容器，比较适合批量测试。

2. 连接电容器。

首先需要将电容器与测试仪连接。

需要注意的是，连接时应按照电容器的正负极正确连接。

3. 调整测试参数。

在手动模式下，需要手动调整测试参数。

常见的测试参数有测试频率、测试电压等。

在自动模式下，测试仪会自动识别电容器并调整测试参数。

4. 进行测试。

完成以上步骤后，就可以进行测试了。

测试完成后，电容测试仪会显示测试结果，包括电容器的容量值和误差等信息。

5. 断开连接。

测试完成后，应将电容器与测试仪断开连接。

除了以上几点，使用电容测试仪时还需要注意安全问题。

在测试时，应注意避免触电等危险。

此外，还需要保持测试仪干燥、清洁，以确保测试的准确性和可靠性。

- 1 -。

武汉市华天电力自动化有限责任公司电容电感检测仪说明书目录一、概述: ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）二、测量仪器特点：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）三、捡测参数项目：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）四、等效方式：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）五、仪器技术参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（２）六、测量范围、分辨率及误差值：．．．．．．．．．．．．．．．．．（２）七、钳形表测量范围及误差（部件）：．．．．．．．．．．．．．．（２）八、仪器工作原理：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（３）九、使用前的注意事项：．．．．．．．．．．．．．．．．．．．．．．．．．（３）十、解释测量结果的意义：．．．．．．．．．．．．．．．．．．．．．．．（３）十一、仪器面板及说明：．．．．．．．．．．．．．．．．．．．．．．．．．（４）十二、仪器接线方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十三、仪器操作方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十四、：与电脑数据通讯．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）电容电感测试仪一、概述：电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。

针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：▣现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；▣完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；▣大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整；二、测量仪器特点：▣本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；▣大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；▣液晶屏幕自带触屏按键，使操作直观、简单；▣电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；▣波形和测量数据同时显示，使测试过程更直观；▣新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；▣本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备；三、检测参数项目：四、等效方式：RC内部串、并等效电路图图中，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。

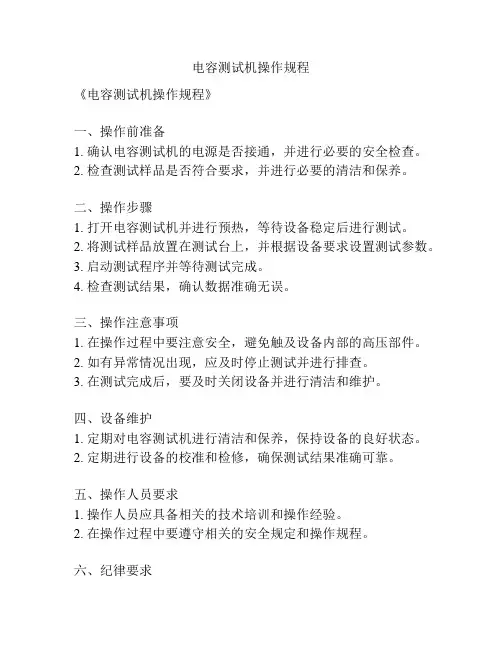

电容测试机操作规程
《电容测试机操作规程》
一、操作前准备
1. 确认电容测试机的电源是否接通，并进行必要的安全检查。

2. 检查测试样品是否符合要求，并进行必要的清洁和保养。

二、操作步骤
1. 打开电容测试机并进行预热，等待设备稳定后进行测试。

2. 将测试样品放置在测试台上，并根据设备要求设置测试参数。

3. 启动测试程序并等待测试完成。

4. 检查测试结果，确认数据准确无误。

三、操作注意事项
1. 在操作过程中要注意安全，避免触及设备内部的高压部件。

2. 如有异常情况出现，应及时停止测试并进行排查。

3. 在测试完成后，要及时关闭设备并进行清洁和维护。

四、设备维护
1. 定期对电容测试机进行清洁和保养，保持设备的良好状态。

2. 定期进行设备的校准和检修，确保测试结果准确可靠。

五、操作人员要求
1. 操作人员应具备相关的技术培训和操作经验。

2. 在操作过程中要遵守相关的安全规定和操作规程。

六、纪律要求
1. 严格遵守操作规程，不得违反规定操作设备。

2. 如有违规行为，将依据公司规定进行处罚。

以上就是关于电容测试机操作规程的相关内容，希望所有操作人员都能严格遵守规程，确保设备的正常运行和测试结果的准确性。

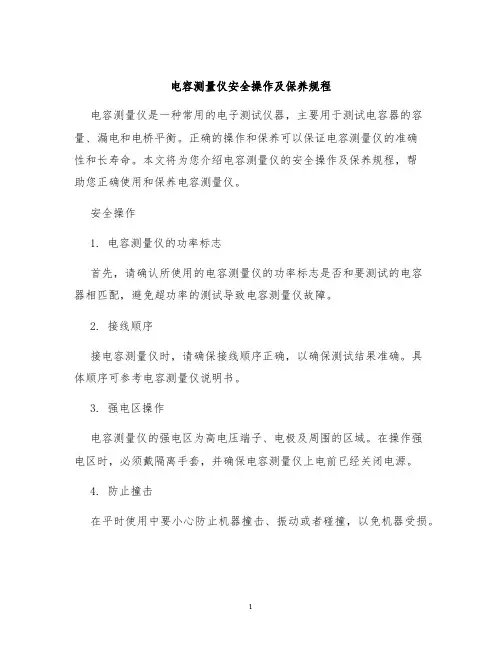

电容测量仪安全操作及保养规程电容测量仪是一种常用的电子测试仪器，主要用于测试电容器的容量、漏电和电桥平衡。

正确的操作和保养可以保证电容测量仪的准确性和长寿命。

本文将为您介绍电容测量仪的安全操作及保养规程，帮助您正确使用和保养电容测量仪。

安全操作1. 电容测量仪的功率标志首先，请确认所使用的电容测量仪的功率标志是否和要测试的电容器相匹配，避免超功率的测试导致电容测量仪故障。

2. 接线顺序接电容测量仪时，请确保接线顺序正确，以确保测试结果准确。

具体顺序可参考电容测量仪说明书。

3. 强电区操作电容测量仪的强电区为高电压端子、电极及周围的区域。

在操作强电区时，必须戴隔离手套，并确保电容测量仪上电前已经关闭电源。

4. 防止撞击在平时使用中要小心防止机器撞击、振动或者碰撞，以免机器受损。

保养规程1. 定期清洗检查请定期清洗电容测量仪的外壳以及内部组件，检查仪器有无损坏、漏接或氧化腐蚀等情况，必要时进行修整和更换部件。

2. 定期校准为确保测试准确性，需要定期进行电容测量仪的校准。

请按照操作说明进行校准，校准时应该使用标准的电容器来进行测试。

3. 储存环境请在干燥、通风及无尘的环境中存放电容测量仪，避免长时间暴露在高湿度、高温度环境中。

4. 清洁在使用的电容器在使用电容测量仪进行测试时，请确保电容器干净无杂质，清洁电容器时可使用酒精或清洁油进行清洁。

5. 定期更换电容器电容器具有使用寿命，需要定期更换以确保测试准确性。

在更换电容器前，请将电容测量仪断电并拔下电源线。

总结电容测量仪是一种电子测试仪器，需要进行安全操作和保养以确保其准确性和长寿命。

本文介绍了安全操作和保养规程，包括电容测量仪的功率标志、接线顺序、强电区操作、防止撞击、定期清洗和检查、定期校准、储存环境、清洁在使用的电容器以及定期更换电容器。

我们希望这些规程能够帮助您更好地使用和保养电容测量仪。
