幕墙的性能检测试验方案为确保施工质量、本着对业主负责的精神，除选材上采取好中选优的原则外，同时制定完备的试验检测方案，从技术上给予保证。
我公司在获得业主确认、进场后即进行下列各项检测、试验工作：（1）现场试验1 . 1、防雷接地电阻测试地点、测试机构：工地现场，国家认定的防雷设施检测机构测试目的：测试幕墙自身接地电阻是否达到设计要求。
1 . 2、连接件的承载力检验检验方式：送样检验检验地点、机构：国家认定的建筑幕墙质量检测中心。
检验目的：检验焊缝的抗拉、抗剪强度是否达到设计要求。
检验各连接件抗拉、抗剪强度是否达到设计要求。
结果：查检验报告（2）玻璃幕墙检测试验主要项目进场施工之前，需对幕墙进行三项性能试验。
幕墙三项性能试验需在业主及政府认可的测试机构进行。
我司提供的测试机构及地点仅供业主参考，最后需业主确认。
2． 1 试验机构及地点我司将聘请国家级试验机构承担试验工作，并在实验前将其资质等详细资料报请业主确定批准。
本工程试验中心待与业主协商确定。
2． 2 试验资料及样板试验样板制作前，将详细资料报请业主或业主制定的设计部门或监理公司批准。
批准后，我司将在3 0 天内制作装配完试验板块，并安全完好运至试验地点，并测试完毕。
试验样板是幕墙设计中具有代表性的一部分，其结构、装配、材料选用、受荷载条件及施工安装等细节足以涵盖工程之全貌。
样件的结构、安装及外括尺寸将由试验样板之节点图、装配图、分格图给出，样板之理论受荷及持荷能力将由设计计算书给出。
在实验样板运抵试验地点后，即可进行三性能试验，其程序为样板拼装、检查确认、试验检测。
测试时，可请业主、监理等有关人士到场监测。
实验完毕后，试验单位将在一周内出具试验报告。
实验报告经主及有关部门确认后，方可进行幕墙的加工及施工。
2 .3 幕墙三项性能试验检测依据2 .3 . 1 幕墙的抗风压变形性能试验检测方法依据GB/T15227-94≤建筑幕墙风压变形性能检测方法≥进行。
幕墙物理性能介绍幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行产品《建筑幕墙》JG3035的规定。
（1）风压变形性能按JG3035的规定，风压变形性能分5级，如下表：表中P3为风荷载标准值，其含义是在P3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L—杆件长度），其绝对挠度值应在20mm以下。
在幕墙主要受力杆件的设计计算中，还需考虑在风压作用下，计算其设计值，并考虑与地震（温度）等作用的组合。
在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。
所以，确定幕墙风压变形指标的关键数值是风荷载标准值。
根据《建筑荷载规范》GB50009-2001中关于建筑外围护结构风荷载值计算的规定。
另外，根据抗震防灾国家重点试验室提供的试验数据的初步结果，大部分区域的50年重现期，10分钟时距的平均风压都低于1.1KPa，局部区域（如屋檐、挑棚边缘处）的50年重现期、10分钟时距的平均风压可能达到1.6KPa。
相比较，风荷载标准值取最安全的，该值对应于风压变形性能级，已能满足本建筑风压变形的要求。
如果要求风压变形性能达到Ⅱ级，则风荷载标准值至少取4KPa。
按此值计算则需增大主要受力杆件的截面尺寸和玻璃的厚度，导致成本增加，仍无必要。
（2）雨水渗漏性能根据JG3035规定，雨水渗漏性能按下表分级。
在《玻璃幕墙工程技术规范》JGJ102-96中4.2.5条规定玻璃幕墙在风荷载标准值除以2.25的风荷载作用下不应发生雨水渗漏。
在任何情况下，玻璃幕墙开启部分的雨水渗漏压力应大于250Pa。
本工程风荷载标准值为1.677KPa，除以2.25后为740Pa，由于需按发生渗漏现象的前级压力差值P作为分级依据，所以本工程雨水渗漏性能等级取为Ⅲ级，按此性能等级设计已能满足使用功能要求。
（3）空气渗透性能：在标准状态下，压力差为10Pa的空气渗透量q为分级依据，其分级指标应符合下表规定。
玻璃幕墙设计方案设计说明2. 中华人民共和国行业标准；建筑幕墙JG3035-96 玻璃幕墙工程技术规范JGJ102-20XX 建筑装饰工程及验收规范JGJ73-91 建筑幕墙物理性能分级GB/T15225-94随着时代的进步，经济的高速发展，对建筑装修业提出了更高的要求，而建筑外装饰效果对建筑物本身也是非常重要的，为达到一种良好的装饰意境和艺术效果，各种形式的玻璃幕墙等装饰形式在世界各地被建筑师所选用，以充分体现现代建筑的风格。
我公司认真分析了该工程的建施图纸, 在尊重原设计风格的基础上,外墙立面的装饰效果，融进了我们的设计思路, 力求使整个建筑即能体现现代化的时代气息又与周边环境有一个完美和谐的统一。
为达到这一效果，我们经过了多种方案的论证,从整体效果、内部结构力学、建筑的使用功能以及美学等方面,进行了科学细致的推敲,使其既保证外观效果和局部处理的合理性,又使成本、价格具有可行性，从而使我们的方案达到事半功倍的效果。
为使整个外墙建筑立面层次分明、流畅、色调庄重大方，格调一致、清雅脱俗，我们在保证其使用性能和强度的前提下选用半隐框玻璃幕墙装饰整个建筑物的重要部位下面就本工程外装饰工程的方案设计作一详细说明：一、设计原则：充分表达建筑师的创作意图，最大限度地体现这类现代化建筑的风范。
玻璃GB11944-89 建筑结构荷载规范 GBJ9-87 建筑抗震设计规范GBJ11-89 建筑设计防火规范GBJ16-87 建筑防震设计规范 GB50057-94 民用建筑隔声设计规范GBJ118-88 铝合金建筑型材GB/T5237-93 绝热用岩棉、矿渣及其制品 GB11835-89 铝及铝合金板材GB3880-93 建筑密封胶JGJ482-483-92三、幕墙结构形式半隐框玻璃幕墙结构设计特点：在满足外装饰设计风格的前提下，保证其设计的安全性、经济性和科学性。
隐框玻璃幕墙除具有良好的外装饰效果外，同时又是建筑物的外围护结构，因此，我们的设计将在满足装饰效果的同时满足其使用功能要求。
建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）表风压变形性分级注：表中分级值表示在此风荷载标准值作用下，幕墙主要受力构件的相对挠度值不应大于L/180，其绝对挠度值在20mm以内。
如绝对挠度超过20mm时，以20mm所对应的压力值作为分级值。
表雨水渗漏性能分级注：设计时固定部分P值根据风荷载标准值除以所得数据进行确定。
可开启部分的等级和固定部分相对应。
表空气渗透性能分级，m3/m·h表保温性能分级注：表中K值为幕墙中固定部分和可开启部分各占面积的加权平均值。
表隔声性能分级注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。
表耐撞击性能分级注：F为撞击物体的运动量。
表平面内变形性能注：ґ =△/h，式△为层间位移量，h为层高。
在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据与JG3035—1996相同，无表6、表7。
2.玻璃幕墙光学性能（GB/T 18091—2000）表幕墙玻璃的光学性能参数注：1.透射比：从物体透射出的光通量与入射到物体的光通量之比，符号τ；2.反射比：被物体表面反射的光通量与入射的物体表面的光通量之比，符号ρ。
表紫外线相对含量注：1.对有紫外线要求场合，幕墙玻璃的紫外线透射比宜小于；2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。
表透视指数注：Ra光源（D65）透过玻璃后的一般显色指数。
3.建筑外门窗物理性能分级，（铝合金门GB/T8478—2003，铝合金窗GB/T8479—2003）表抗风压性能分级（GB/T7106—2002）注：·X表示用≥的具体值，取代分级代号。
在各分级指标值中，门主要受力构件相对挠度：单层、夹层玻璃小于等于L/120；中空玻璃挠度小于等于L/180。
2.分级中括号内的罗马字为86标准。
表雨水渗漏性能分级（GB/T7108—2002）注：表示用≥700Pa的具体值取代分级代号，适用于热带风暴和台风袭击地区的建筑。
建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级分级代号1 2 3 4 5 6 7 8 9分级指标P3(kpa)1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0 注：第9级应在分级后同时注明具体检测压力差值。
P3值与工程的风荷载标准值Wk相对应，应大于或等于Wk。
Wk采用风荷载标准值计算软件计算确定。
数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。
天津市建筑节能门窗技术标准DB29-164-2010二、建筑外窗（含阳台门）的气密性能分级分级代号1 2 3 4 5 6 7 8单位缝长分级指标值q1[m3/（m·h）]4.0≥q1>3.53.5≥q1>3.03.0≥q1>2.52.5≥q1>2.02.0≥q1>1.51.5≥q1>1.01.0≥q1>0.5q2≤0.5单位面积分级指标值q2[m3/（m2·h）]12≥q2>10.510.5≥q2>9.09.0≥q2>7.57.5≥q2>6.06.0≥q2>4.54.5≥q2>3.03.0≥q2>1.5q2≤1.5注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。
居住建筑七层以下不应低于3级，七层及以上不应低于4级。
公共建筑不应低于4级。
1，注：天津公共建筑节能规定采暖空间外门窗气密性不应低于6级，非采暖空间采用推拉窗时，不应低于3级。
三、建筑外窗（含阳台门）的水密性能分级分级 1 2 3 4 5 6分级指标ΔP（Pa）100≤ΔP<150150≤ΔP<250250≤ΔP<350350≤ΔP<500500≤ΔP<700ΔP≥700注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。
四、幕墙性能设计指标幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GB/T21086-2007的规定。
1、抗风压性能按GB/T21086-2007的规定，建筑幕墙抗风压性能分级表中P 3为风荷载标准值，其含义是在P 3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L —杆件长度），其绝对挠度值应在20mm 以下。
在幕墙主要受力杆件的设计计算中，还需考虑与风压标准值对应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。
所以，确定幕墙风压变形指标的关键数值是风荷载标准值。
根据《玻璃幕墙工程技术规范》JGJ102及《建筑结构荷载规范》GB50009。
计算得风荷载标准值为1.175 KN/m2。
本工程幕墙风压变形性能等级为1级 2、水密性能幕墙的雨水渗透性能系指建筑幕墙在风雨同时作用下，阻止雨水透过的性能。
建筑幕墙水密性能分级表玻璃幕墙的水密性关系到幕墙的使用功能和寿命。
水密性能要求与建筑物的重要性、使用功能以及所在地的气候条件有关。
《玻璃幕墙工程技术规范》JGJ102-2003 规定了玻璃幕墙的水密性能设计值 的计算方法：可开启部分水密性等级与固定部分相同。
P=1000*Uz*Us*W0式中：P---水密性设计取值（Pa ） W0 ---基本风压，取0.45（kN/m2 ） Uz ---风压高度变化系数，取2.09 Us ---体型系数，取1.2根据上式计算结果，固定部分P=1128 Pa ；对应可开启部分P=560Pa本幕墙的雨水渗透性能设计为：3级。
3、气密性能气密性能指标应符合GB50176、GB50189、JGJ132、JGJ134、JGJ26的有关规定，并满足节能标准和规范的要求。
建筑幕墙开启部分气密性能分级表建筑幕墙整体气密性能分级表本幕墙的空气渗透性能设计为：3级。
幕墙物理性能分级标准
1.风压变形性能（GB/T15227）
以安全检测压力差值P3进行分级
风压变形性能设计值计算方法:W K= βgz μsμz W0
2.雨水渗透性能:（GB/T15228）
热带风暴及台风袭击地区P=1000μsμz W0, 固定部分不宜小于1000Pa;
其他地区取0.75P,固定部分不宜低于700Pa。
可开启部分的等级和固定部分相对应。
计算方法：固定部分：P固=1000μsμz W0 （且不宜低于1000Pa）
或P固=750μsμz W0 （且不宜低于700Pa）
可开启部分：P=P后开-[(P后开-P前开)x(P固后-P固前)/（P固后-P固）] （注：P后开, P前开为P固所在等级的相对应级别中的数值）
3．空气渗透性能：（GB/T15226）
以标准状态下，压力差为10Pa的空气渗透量q为分级依据.
在有采暖、通风、空气调节要求情况下，应不低于3级。
(JGJ102-2003)
4．保温性能：（GB8484）
以幕墙的传热系数K进行分级
5．隔声性能：(GB8485)
以空气计权隔声量Rw进行分级。
6．耐撞击性能
以撞击物体的运动量F进行分级
其性能选用是按幕墙所在地区在建筑设计基准期（50年）内预计可能遭遇的冰雹、飞来物以及人为冲击等可能性进行的。
7．平面内变形性能
以建筑物层间相对位移ν表示。
幕墙平面内变形性能应按稳中有种不同结构类型的弹性层间位移限值3倍进行设计(JGJ102-2003)
混凝土框架结构弹性层间位移限值为1/550
则对应幕墙平面内变形性能为3x1/550=1/183.。

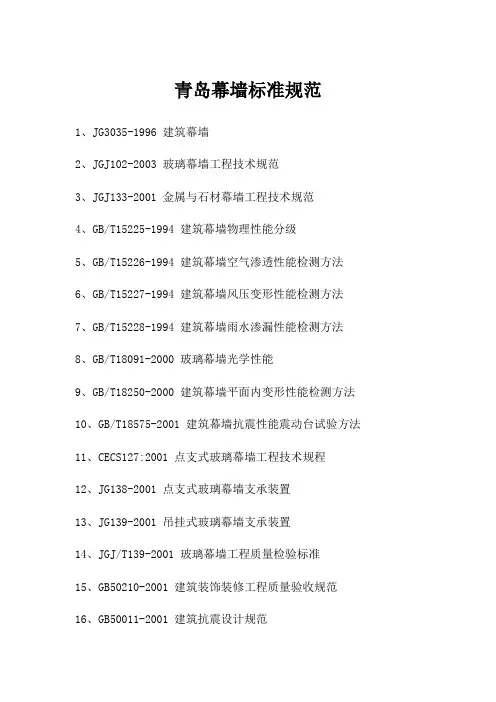

青岛幕墙标准规范1、JG3035-1996 建筑幕墙2、JGJ102-2003 玻璃幕墙工程技术规范3、JGJ133-2001 金属与石材幕墙工程技术规范4、GB/T15225-1994 建筑幕墙物理性能分级5、GB/T15226-1994 建筑幕墙空气渗透性能检测方法6、GB/T15227-1994 建筑幕墙风压变形性能检测方法7、GB/T15228-1994 建筑幕墙雨水渗漏性能检测方法8、GB/T18091-2000 玻璃幕墙光学性能9、GB/T18250-2000 建筑幕墙平面内变形性能检测方法10、GB/T18575-2001 建筑幕墙抗震性能震动台试验方法11、CECS127:2001 点支式玻璃幕墙工程技术规程12、JG138-2001 点支式玻璃幕墙支承装置13、JG139-2001 吊挂式玻璃幕墙支承装置14、JGJ/T139-2001 玻璃幕墙工程质量检验标准15、GB50210-2001 建筑装饰装修工程质量验收规范16、GB50011-2001 建筑抗震设计规范17、GB50009-2001 建筑结构荷载规范18、GB50017-2003 钢结构设计规范19、GB50045-95 高层民用建筑设计防火规范（2001 年修订）20、GBJ16-87 建筑设计防火规范（2001 年版）21、GB50057-1994 建筑物防雷设计规范（2000 版）22、GB50068-2001 建筑结构可靠度设计统一标准23、JGJ81-2002 建筑钢结构焊接技术规程24、GB/T17742-1999 中国地震烈度表25、GB5237-2000 铝合金建筑型材26、GB/T17748-1999 铝塑复合板27、YS/T429.2-2000 铝幕墙板氟碳喷漆铝单板28、GB/T18915.1-2002 镀膜玻璃第 1 部分阳光控制镀膜玻璃培训教材主要标准规范29、GB/T18915.2-2002 镀膜玻璃第 2 部分低辐射镀膜玻璃30、GB/T11944-2002 中空玻璃31、GB11614-1999 浮法玻璃32、JGJ113-2003 建筑玻璃应用技术规程33、GB 9962-1999 夹层玻璃34、GB/T9963-1998 钢化玻璃35、GB/T17841-1999 幕墙用钢化玻璃与半钢化玻璃36、GB/T18601-2001 天然花岗石建筑板材37、GB/T14683-2003 硅酮建筑密封膏38、GB16776-1997 建筑用硅酮结构密封胶。
磷酸铁锂可以根据不同的标准进行分级分类。
1. 根据应用领域，可以分为三类：
车规级：适用于电动汽车、混合动力汽车和纯电动汽车等电动车辆。
储能级：适用于储能系统和太阳能电池板等应用场景。
移动终端级：适用于移动终端设备，例如手机、平板电脑和手持无线电等。
2. 根据物理性能，可以分为三个等级：
一级品：单体容量大于140mAh/g，循环寿命和安全性能优秀，为高端电池材料。
二级品：单体容量在120-140mAh/g之间，循环寿命和安全性能较好，适用于大多数电池领域。
三级品：单体容量小于120mAh/g，循环寿命和安全性能不佳，通常用于较为低端的电池领域。
不同等级的磷酸铁锂电池有不同的物理性能、应用场景和安全性能，可以根据具体需求进行选择和使用。
教案：初中物理强弱等级划分教学目标：1. 理解力的大小和作用效果的关系，掌握力的分类。
2. 学会用比较的方法判断力的强弱。
3. 培养学生的观察能力和实验能力。
教学重点：1. 力的分类和作用效果的关系。
2. 强弱等级划分的标准和方法。
教学难点：1. 力的分类和作用效果的判断。
2. 强弱等级划分的实际应用。
教学准备：1. 实验器材：弹簧测力计、重物、细绳、桌子。
2. 教学工具：PPT、黑板、粉笔。
教学过程：一、导入（5分钟）1. 利用PPT展示力的示意图，让学生观察并描述力的作用效果。
2. 提问：力的大小和作用效果有什么关系？力的分类有哪些？二、探究力的分类和作用效果的关系（15分钟）1. 实验1：让学生用弹簧测力计测量不同重物的重量，观察并记录力的大小和作用效果。
2. 实验2：让学生用细绳吊起不同重物，观察并记录力的大小和作用效果。
3. 讨论：根据实验结果，总结力的大小和作用效果的关系，明确力的分类。
三、学习强弱等级划分（15分钟）1. 讲解强弱等级划分的标准和方法。
2. 举例说明强弱等级划分在实际生活中的应用。
3. 练习：让学生用弹簧测力计测量不同力的大小，并进行强弱等级划分。
四、课堂小结（5分钟）1. 回顾本节课学习的内容，让学生复述力的分类和作用效果的关系。
2. 提问：强弱等级划分在实际生活中有什么应用？五、作业布置（5分钟）1. 让学生运用所学知识，举例说明生活中常见的力的强弱等级划分。
2. 复习本节课学习的内容，为下一节课做准备。
教学反思：本节课通过实验和讨论，让学生了解了力的分类和作用效果的关系，掌握了强弱等级划分的标准和方法。
在教学中，要注意引导学生观察和思考，培养学生的实验能力和观察能力。
同时，结合实际生活中的例子，让学生体会物理知识的实用性，激发学生的学习兴趣。
在下一节课中，可以进一步拓展力的强弱等级划分在实际工程中的应用，提高学生的应用能力。
建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部分气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级。
