华为交换机操作指导书
一．准备网口转串口线（母头），串口（公头）转USB线，光转电模块，PC机，IPOP软件IPO 4.1.EXE二．连接将交换机consle口与电脑连接好之后，打开IPOP软件后，点击终端工具使用COM口进行连接操作，在管理里查看COM端口，三．配置1.配置交换机Telne验证方式为AAA认证<s5700>sys[s5700] user-interface vty 0 4[s5700-ui-vty0-4] authentication-mode aaa[s5700-ui-vty0-4] quit2.配置Telnet登录用户参数，用户名、密码、用户级别。
配置用户名为admin，密码也为xinwei@123，用户级别为15级（最高级别）[s5700] aaa[s5700-aaa] local-user admin password cipher xinwei@123[s5700-aaa] local-user admin privilege level 15[s5700-aaa] local-user admin service-type telnet[s5700-aaa]q<s3700>save3．添加VLAN[s5700] vlan 2[s5700-vlan2] quit4.设定端口模式并将端口与vlan做映射[s5700]interface Ethernet0/0/1Access模式[s5700- GigabitEthernet0/0/1 ]port link-type access[s5700- GigabitEthernet0/0/1] port default vlan 2[s5700- GigabitEthernet0/0/1] description To_xiuyingTrunk模式[s5700- GigabitEthernet0/0/1] port link-type trunk[s5700- GigabitEthernet0/0/1] port trunk allow-pass vlan 2[s5700- GigabitEthernet0/0/1] description To_xiuying[s5700-GigabitEthernet0/0/1]quit5．给VLAN添加IP[s5700]interface vlanif 2[s5700-Vlanif2]ip address 192.168.0.253[s5700-Vlanif2] description To_xiuying 可根据具体情况进行说明6．查看交换机配置[s5700]dis cu7．Telnet连接通过光转电模块用网线将PC与配置好的VLAN端口连接，电脑IP配成与VLAN网关同网段下。
华为s5300交换机web管理界面配置
[Quidway-Vlanif10] quit
[Quidway]
步骤 3 登录FTP服务器（Switch）
以下操作以WindowsXP系统为例进行说明。
将上传的文件存放到指定目录（假定为D:\>目录）中，在“开始”菜单“运行”中键入cmd，然后按“回车”键。之后键入FTP 1.1.1.1，在“user”提示下输入用户名，在“password”提示下输入密码，然后按“回车”键。显示信息如下：
ftp> bye
221 Server closing.
D:\>
加载激活web文件：
[Quidway]http server load S2300.web.zip //文件名必须正确，注意大小写，一个字符都不能少。
[Quidway]http server enable
步骤 2
<Quidway> system-view
[Quidway]http server enable
[Quidway]aaa
[Quidway-aaa]local-user admin password simple admin
D:\>ftp 1.1.1.1
Connected to 1.1.1.1.
220 FTP service ready.
User (1.1.1.2:(none)): ftpuser
331 Password required for 1.
Password:
230 User logged in.
[Quidway-aaa]local-user ftpuser service-type http
加载激活之后可以用admin帐号登陆。

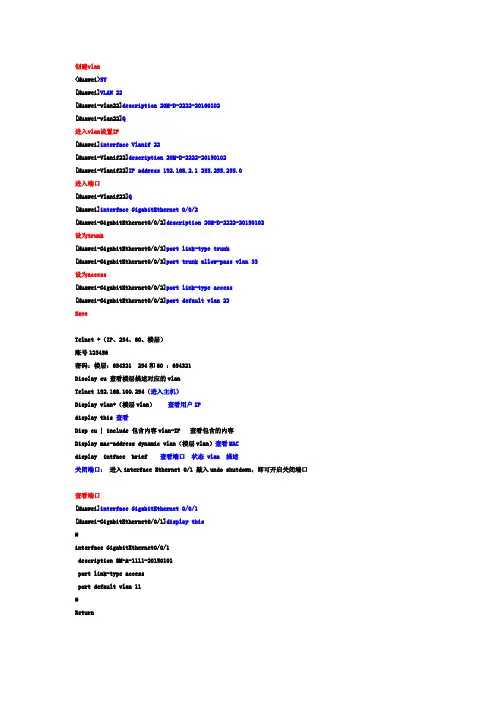

华为交换机开网详细操作步骤
创建vlan<Huawei>SY[Huawei]VLAN 22[Huawei-vlan22]description 20M-D-2222-20160102[Huawei-vlan22]Q进入vlan设置IP[Huawei]interface Vlanif 22[Huawei-Vlanif22]description 20M-D-2222-20150102[Huawei-Vlanif22]IP address 192.168.2.1255.255.255.0进入端口[Huawei-Vlanif22]Q[Huawei]interfaceGigabitEthernet 0/0/2[Huawei-GigabitEthernet0/0/2]description20M-D-2222-20150102设为trunk[Huawei-GigabitEthernet0/0/3]port link-type trunk[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 33设为access[Huawei-GigabitEthernet0/0/2]port link-type access[Huawei-GigabitEthernet0/0/2]port default vlan 22SaveTelnet +（IP、254、60、楼层）账号123456密码：楼层：654321 254和60 ：654321Disolay cu 查看楼层描述对应的vlanTelnet 192.168.100.254（进入主机）Display vlan+（楼层vlan）查看用户IPdisplay this查看Disp cu | include 包含内容vlan-IP 查看包含的内容Display mac-address dynamic vlan（楼层vlan）查看MACdisplay intface brief 查看端口状态 vlan 描述关闭端口：进入interface Ethernet 0/1 敲入undo shutdown，即可开启关闭端口查看端口[Huawei]interfaceGigabitEthernet 0/0/1[Huawei-GigabitEthernet0/0/1]display this#interface GigabitEthernet0/0/1description 8M-A-1111-20150101port link-type accessport default vlan 11#Return配置Telnet：[Huawei] vlan 2[Huawei] interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]port link-type trunk[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 33[Huawei] interface Vlanif 2[Huawei-Vlanif2]ip add 192.168.1.1 255.255.255.0最多4个同时登录[Huawei]user-interface vty 0 4[Huawei-ui-vty0-4]authentication-mode scheme 配置登陆用户的级别为最高级别3(缺省为级别1) [Huawei-ui-vty0-4]user privilege level 3设置账号密码[Huawei-aaa]local-user huawei（账号） password simple admin（密码）设置权限[Huawei-aaa]local-user huawei privilege level 3Trunk 改 access第一步：进入系统视图，输入sys后回车；第二步：进入端口，输入interface Ethernet0/0/1后回车；第三步：修改连接类型为接入口，输入port link-type access后回车；[Huawei-GigabitEthernet0/0/1]port link-type trunk[Huawei-GigabitEthernet0/0/1]undo port trunk allow-pass vlan 5[Huawei-GigabitEthernet0/0/1]display this#interface GigabitEthernet0/0/1port link-type trunk#return[Huawei-GigabitEthernet0/0/1]port link-type access[Huawei-GigabitEthernet0/0/1]display this#interface GigabitEthernet0/0/1port link-type access#returnaccess改Trunk[Huawei-GigabitEthernet0/0/1]port link-type trunk[Huawei-GigabitEthernet0/0/1]display this#interface GigabitEthernet0/0/1port link-type trunk#ReturnCIR：表示向C桶中投放令牌的速率，即C桶允许传输或转发报文的平均速率；CBS：表示C桶的容量，即C桶瞬间能够通过的承诺突发流量；EBS：表示E桶的容量，即E桶瞬间能够通过的超出突发流量。
如何配置web方式登陆交换机
192.168.1.253
admin/ admin@
配置思路 前提条件：PC已通过telnet方式登录交换机 1.在交换机上加载web文件。 2.启动http服务功能。
3.配置用户名、密码和用户ห้องสมุดไป่ตู้别。
4.在PC上打开Web浏览器登录。
具体操作
在交换机上加载web文件 1. 执行命令dir，找到web文件名，并拷贝。 2. 执行命令system-view，进入系统视图。 3. 执行命令http server load file-name，加载Web文件。 启动http服务功能 4. 执行命令http secure-server enable，使能安全HTTP服务功能。 5. 执行命令http server enable，使能HTTP服务功能。 配置用户名、密码和用户级别 6. 执行命令aaa，进入AAA视图。 7. 执行命令local-user user-name password cipher password，配置 AAA本地用户及密码。 8. 执行命令local-user user-name privilege level level，配置本地用 户的级别。 9. 执行命令local-user user-name service-type http，配置用户 的接 入类型为HTTP。 在PC上打开Web浏览器登录 10. 在PC上打开Web浏览器，在地址栏中输入“https://IP/”

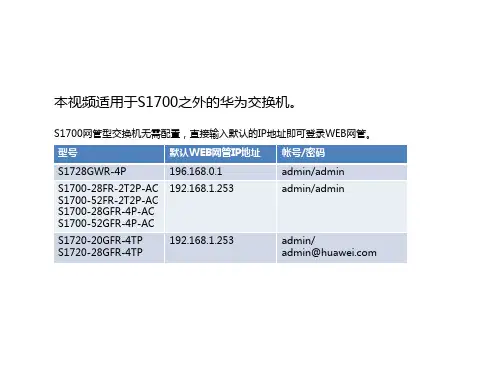

本视频适用于S1700之外的华为交换机。
S1700网管型交换机无需配置，直接输入默认的IP地址即可登录WEB网管。 型号 S1728GWR-4P S1700-28FR-2T2P-AC S1700-52FR-2T2P-AC S1700-28GFR-4P-AC S1700-52GFR-4P-AC S1720-20GFR-4TP S1720-28GFR-4TP 默认WEB网管IP地址 196.168.0.1 192.168.1.253 帐号/密码 admin/admin admin/admin
华为s1730s交换机web管理手册
华为s1730s交换机web管理手册（实用版）目录1.华为 S1730S 交换机概述2.Web 管理的作用和优势3.Web 管理的配置方法4.Web 管理的使用技巧和注意事项5.总结正文华为 S1730S 交换机是一款性能稳定、安全可靠的网络设备，广泛应用于各种规模的企业和组织。
为了方便用户对交换机进行管理和维护，华为 S1730S 交换机提供了 Web 管理功能。
本文将详细介绍华为 S1730S 交换机 Web 管理的相关内容，包括 Web 管理的作用和优势、配置方法、使用技巧和注意事项等。
一、华为 S1730S 交换机概述华为 S1730S 交换机是华为公司推出的一款千兆以太网交换机，具有高性能、低延迟、易于管理等特点。
该交换机支持多种网络管理方式，如Telnet、SSH 和 Web 管理等，为用户提供了灵活的网络管理手段。
二、Web 管理的作用和优势Web 管理作为一种网络管理方式，具有以下作用和优势：1.方便快捷：Web 管理可以通过浏览器实现，无需安装额外的管理软件，操作简单方便。
2.实时监控：通过 Web 管理，用户可以实时查看交换机的运行状态，如系统时间、设备温度、风扇转速等，便于及时发现和处理问题。
3.远程管理：Web 管理支持远程管理功能，用户可以通过网络随时随地对交换机进行管理和维护。
4.权限控制：Web 管理可以设置不同用户的管理权限，确保网络设备的安全和管理的有序。
三、Web 管理的配置方法要使用华为 S1730S 交换机的 Web 管理功能，需要进行以下配置：1.进入系统视图：在命令行界面输入“system-view”进入系统视图。
2.启动 Web 服务：输入“httpserver enable”命令启动 Web 服务。
3.配置 Web 登录用户名和密码：输入“httpserverauthentication-method local-user”命令设置 Web 登录方式为局部用户，然后输入“httpserver local-user <username> <password>”命令设置用户名和密码。
华为交换机配置方法
华为交换机配置方法华为交换机是一种高性能网络交换设备，广泛应用于企业、政府机构、教育机构等各种网络环境中。
下面是华为交换机配置的详细方法：登录华为交换机使用终端软件，如SecureCRT或PuTTY，连接到华为交换机的管理口，并输入用户名和密码进行登录。
一般情况下，用户名为admin，密码为admin。
进入系统视图华为交换机采用层级结构的管理视图，系统视图是最高层级的视图。
在登录成功后，可以通过输入system-view命令进入系统视图。
配置基本网络参数在系统视图下，可以配置华为交换机的基本网络参数，包括IP地址、子网掩码、网关和DNS服务器等。
具体命令如下：配置IP地址：interface vlanif 1，ip address 192.168.1.1 24配置网关：ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 配置DNS服务器：ip dns server-address 8.8.8.8其中，vlanif 1是虚拟接口编号，192.168.1.1是华为交换机的IP地址，24是子网掩码的长度，0.0.0.0 0.0.0.0表示默认路由，192.168.1.254是网关的IP地址，8.8.8.8是DNS服务器的IP地址。
配置VLANVLAN是一种虚拟局域网技术，可以将不同的物理端口划分到不同的逻辑网络中。
华为交换机支持IEEE 802.1Q标准的VLAN。
具体命令如下：创建VLAN：vlan batch 10 20配置VLAN接口：interface vlanif 10，ip address 192.168.10.1 24配置端口所属VLAN：interface gigabitethernet 1/0/1，port link-type access，port default vlan 10其中，vlan batch 10 20是批量创建VLAN 10和VLAN 20，interface vlanif 10是VLAN 10的虚拟接口，192.168.10.1是VLAN 10的IP地址，gigabitethernet 1/0/1是物理端口的接口编号。
华为三层交换机配置教程
华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。
配置这种交换机需要一定的技术知识和经验。
下面是一个简单的华为三层交换机配置教程，帮助您快速入门。
第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。
确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。
第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。
在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。
第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。
首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。
然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。
第四步：配置VLAN配置VLAN是三层交换机的重要功能。
通过VLAN，可以将网络划分为几个独立的虚拟局域网。
首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。
然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。
第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。
首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。
然后，启用路由功能，使用命令“ip routing”来开启路由功能。
第六步：配置接口配置接口是三层交换机的另一个重要功能。
通过配置接口，可以对接口进行管理和控制。
使用命令“interface [接口名称]”进入指定接口的配置模式。
然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

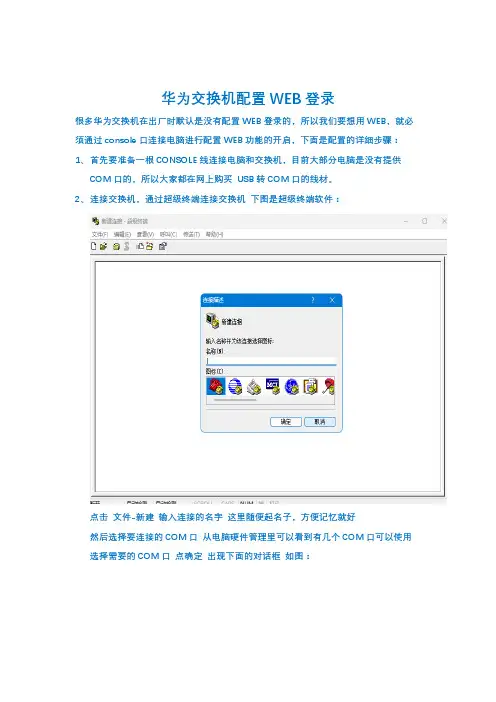

华为交换机配置WEB登录
华为交换机配置WEB登录很多华为交换机在出厂时默认是没有配置WEB登录的，所以我们要想用WEB，就必须通过console口连接电脑进行配置WEB功能的开启，下面是配置的详细步骤：1、首先要准备一根CONSOLE线连接电脑和交换机，目前大部分电脑是没有提供COM口的，所以大家都在网上购买USB转COM口的线材。
2、连接交换机，通过超级终端连接交换机下图是超级终端软件：点击文件-新建输入连接的名字这里随便起名子，方便记忆就好然后选择要连接的COM口从电脑硬件管理里可以看到有几个COM口可以使用选择需要的COM口点确定出现下面的对话框如图：在商品设置的第一项选择9600 华为交换机为这个波特率在数据流控制上选择无即可这样就可以连接到交换机了如果没有出现提示就按下回车键如图：输入正确的密码就可以登录进交换机了下面我们开始配置WEB的一系列操作首先我们要查看一下交换上有没有WEB的系统文件，通过DIR 命令查看如下图：记住这个文件名，后面会用到这个文件名要加载这个文件才能开启WEB功能然后进入到系统模式输入密码登录后是查看模式很多命令是不支持的，所在要进入到系统模式下输入system 进入到系统模式下先加载一下刚才说的WEB配置文件，用下面的命令加载[S5700-24]http server load s5700-v200r005c00spc500.web.7z这样就把WEB文件加载好了，下一步开启HTTP安全服务执行命令：http secure-server 这个命令就是开启WEB安全服务这个命令必须在加载WEB配置文件后才能执行继续执行开启HTTP 命令：http server enable 这个命令是开启HTTP功能，到现在为止已经把WEB配置文件及服务已经开启但现在还是不能登录的，因为还没有配置用户和用户级别下面开始配置用户及用户级别等我们本配置用户需要先配置AAA 配置执行命令：AAA 进入到AAA配置，配置用户名和密码执行下面的命令：local-user admin password cipher hw123456 解释一下这个命令的含义：admin 是用户名hw123456 是密码配置用户级别命令为：local-user admin privilege level 15 配置用户级别是15 也是最高的级别。

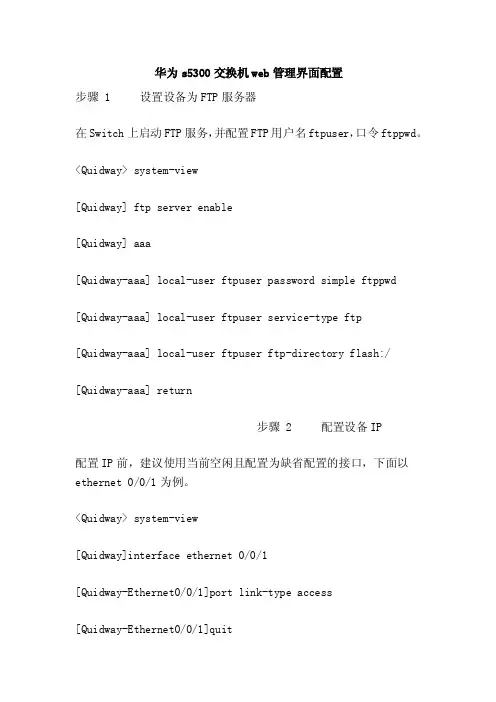

华为s5300交换机web管理界面配置
华为s5300交换机web管理界面配置步骤 1 设置设备为FTP服务器在Switch上启动FTP服务，并配置FTP用户名ftpuser，口令ftppwd。
<Quidway> system-view[Quidway] ftp server enable[Quidway] aaa[Quidway-aaa] local-user ftpuser password simple ftppwd[Quidway-aaa] local-user ftpuser service-type ftp[Quidway-aaa] local-user ftpuser ftp-directory flash:/[Quidway-aaa] return步骤 2 配置设备IP配置IP前，建议使用当前空闲且配置为缺省配置的接口，下面以ethernet 0/0/1为例。
<Quidway> system-view[Quidway]interface ethernet 0/0/1[Quidway-Ethernet0/0/1]port link-type access[Quidway-Ethernet0/0/1]quit[Quidway] vlan 10[Quidway-vlan10] port ethernet 0/0/1[Quidway-vlan10] quit[Quidway] interface vlanif 10[Quidway-Vlanif10] ip address 1.1.1.1 24[Quidway-Vlanif10] quit[Quidway]步骤 3 登录FTP服务器（Switch）以下操作以WindowsXP系统为例进行说明。
将上传的文件存放到指定目录（假定为D:\>目录）中，在“开始”菜单“运行”中键入cmd，然后按“回车”键。
之后键入FTP 1.1.1.1，在“user”提示下输入用户名，在“password”提示下输入密码，然后按“回车”键。
华为H3C交换机怎么限速设置教程.doc
华为H3C交换机怎么限速设置教程方法步骤1、登陆华为H3C交换机控制系统：在浏览器网址栏输入192.168.1.1后回车，出现登陆界面，输入用户名admin，密码若没有修改的话一般默认也为admin2、登陆华为H3C交换机控制系统后的界面，会展示交换机一些运行基本情况3、在控制界面左侧选择对应选项，按顺序选择进入网速控制设置项4、在IP流量限制界面，勾选启用IP流量限制，填写起始IP，限速为双向限速(意思是下载和上传都限制)，设置你想限制的最高上传速度和最高下载速度。
特别注意：在绝大多数家庭网络上传速度最大也就是56K，所以设置更高没有意义，这里建议设置40-50之间，是为了避免下载软件占用满速的上传带宽而导致一些其他软件的网络请求超时或失败。
设置完成后点增加PS:如果要把自己排除在限制之外，那么将以上步骤设置两遍，如你的内网IP为192.168.1.10,那么第一次增加起始IP 就从192.168.1.1到192.168.1.9，第二次增加从192.168.1.11到192.168.1.200，这样就跨过了自己的IP，那么你的主机就不在限制范围内。
IP尾数最大255，不过一般没有这么多机器。
5、增加设置后核对设置内容，然后点确定6、设置成功7、检查设置后的效果，在控制界面选择左边的选项进入查看目前在线的主机带宽使用情况，按图示步骤选择选项8、设置成功后的在线主机带宽使用情况，可以看到最高带宽使用情况低于刚才设置的下行带宽速度。
设置完成补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
华为交换机路由器常见开局配置指导
华为交换机路由器常见开局配置指导 5.3 配置网络互连互通 ..................................................... 51 5.3.1 通过快速向导配置实现上网 .......................................... 51 5.3.2 配置静态 IP 地址上网 .............................................. 56 5.3.3 配置 PPPoE 拨号上网 .............................................. 59 5.4 配置 DHCP 服务器 ..................................................... 61 5.5 映射内网服务器....................................................... 62 5.6 限速配置............................................................ 64 5.6.1 基于 IP 地址限速 ................................................. 65 5.6.2 基于内网用户限速................................................. 66 5.7 公网多出口配置....................................................... 69 5.7.1 基于源地址的多出口 ............................................... 69 5.7.2 基于目的地址的多出口 ............................................. 73 6 常见网络故障维护方法 ...................................................... 76 6.1 删除多余配置 ........................................................ 76 6.2 密码恢复............................................................ 77 6.2.1 Console 密码恢复 ................................................ 77 6.2.2 Telnet 密码恢复 ................................................. 77 6.2.3 Web 密码恢复.................................................... 77 6.3 信息采集............................................................ 77 6.4 本地端口镜像配置 ..................................................... 82 6.5 流量统计配置 ...................................................局配置指导
华为S5700交换机如何从web登录
华为S5700交换机如何从web登录需要使用通讯控制线缆连接电脑和交换机,一头接交换机的Console口,一头接电脑(应该需要串口,没有的话得用USB转串口).在PC机上运行终端仿真程序,设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100.下面抄一段控制台界面登录后的手册内容:[H3C] local-user admin（设置用户名为admin）[H3C-luser-admin] service-type telnet level 3（设置级别3）[H3C-luser-admin] password simple admin（设置密码admin）在通过WEB方式登录以太网交换机之前，用户先通过Console口正确配置以太网交换机管理VLAN接口的IP地址。
通过Console口在超级终端中执行以下命令，配置以太网交换机管理VLAN的IP地址。
<H3C> system-view[H3C] interface Vlan-interface 1（进入管理VLAN）[H3C-Vlan-interface1] undo ip address（取消管理VLAN原有的IP地址）[H3C-Vlan-interface1] ip address （配置以太网交换机管理VLAN的IP地址为，子网掩码为）交换机是没有初始IP的，先按楼上说的方法用控制线连接交换机，再用网线连接交换机，给电脑配上（这里的IP地址可随便定）的ip地址。
<Quidway>sys[Quidway]int vlan 1[Quidway]iP add （这里的IP地址要与电脑里的IP地址在同一网段）[Quidway]q[Quidway]q<Quidway>dir找到类似的文件名，找后缀是.的复制下来<Quidway>sys[Quidway]http server load “这里是复制下来web的文件名”[Quidway]http server enable[Quidway]aaa[Quidway]local-user “用户名” password simple “密码”[Quidway]local-user “用户名” service-type http[Quidway]quit[Quidway]quit<Quidway>save例<Quidway>sys[Quidway]http server load[Quidway]http server enable[Quidway]aaa[Quidway]local-user admin password simple admin123 [Quidway]local-user admin service-type http [Quidway]quit<Quidway>saveY注：如果没有文件就不能开启web。
怎么配置华为交换机WEB管理
怎么配置华为交换机WEB管理
华为交换机WEB管理是怎么样的呢，那么怎么配置华为交换机WEB管理呢、下面是店铺收集整理的怎么配置华为交换机WEB管理，希望对大家有帮助~~
配置华为交换机WEB管理的方法
工具/原料
华为交换机一台
电脑一台
方法/步骤
1请自行准备好华为交换机和电脑
并且让你的电脑和交换机连接上
不管是telnet还是terminal都是可以的
2首先我们要在模式下查看一下我们的web文件名称
输入dir 可以得到如下内容
我们可以看到一个web.zip之类的文件名
记录下来后面需要用到
然后来到[Quidway]模式下
输入[Quidway]http server load S5700SI-Full-V200R005C00.002.web.zip
如果有提示直接输入Y即可
等待加载完成web配置
输入下面的命令开启http
[Quidway]http secure-server enable
如果有提示之类的请输入Y之后回车即可
然后开启http server
[Quidway]http server enable
完成之后
我们通过浏览器
在浏览器里面输入你的交换机的IP地址
如下
在上面的登陆页面中输入账号密码就可以登陆了。
华为路由器-登录交换机操作
第 2 章 通过 Console 口进行本地登录 ............................................................................................. 2-1 2.1 通过 Console 口进行本地登录简介 .................................................................................... 2-1 2.2 通过 Console 口登录交换机 ............................................................................................... 2-1 2.3 配置 Console 口登录方式的属性........................................................................................ 2-3 2.3.1 配置 Console 口登录方式的公共属性 ...................................................................... 2-3 2.3.2 不同认证方式下 Console 口登录方式的属性配置 .................................................... 2-4 2.4 认证方式为 None 时 Console 口登录方式的配置 ............................................................... 2-5 2.4.1 配置过程 .................................................................................................................. 2-5 2.4.2 配置举例 .................................................................................................................. 2-6 2.5 认证方式为 Password 时 Console 口登录方式的配置........................................................ 2-7 2.5.1 配置过程 .................................................................................................................. 2-7 2.5.2 配置举例 .................................................................................................................. 2-8 2.6 认证方式为 Scheme 时 Console 口登录方式的配置 .......................................................... 2-9 2.6.1 配置过程 .................................................................................... 2-9 2.6.2 配置举例 ................................................................................................................ 2-11
华为交换机忘记密码console线连接配置web登录管理界面
华为交换机忘记密码console线连接配置web登录管理界⾯配置通过Web⽹管登录交换机⽰例（V200R005版本通过Web⽹管登录交换机简介Web⽹管是⼀种对交换机的管理⽅式，它利⽤交换机内置的Web服务器，为⽤户提供图形化的操作界⾯。
⽤户可以从终端通过HTTPS登录到Web⽹管，利⽤Web⽹管对交换机进⾏管理和维护。
Web⽹管⽀持易维版和经典版两种版⾯。
易维版采⽤丰富的图形和更⼈性化的UI，为⽤户提供了最常⽤的监控、配置、维护和其他⽹络操作功能。
经典版承接华为交换机⼀贯的Web⽹管页⾯风格，提供了全⾯的配置管理功能。
配置注意事项本举例适⽤于S系列交换机V200R005版本的所有款型。
说明：以下涉及的命令⾏及回显信息以V200R005版本的交换机为例。
组⽹需求如所⽰，交换机作为HTTPS服务器。
⽤户希望通过HTTPS登录Web⽹管对交换机进⾏管理与维护。
图1-9 通过Web⽹管登录交换机组⽹图配置思路说明：交换机提供默认的SSL策略，并且Web⽹页⽂件中有随机⽣成的⾃签名数字证书。
如果交换机默认的SSL策略与⾃签名数字证书可以满⾜⽤户对安全性的要求，⽤户可以不⽤再单独上传数字证书及⼿动配置SSL策略，从⽽简化配置。
以下配置过程以使⽤交换机提供默认的SSL策略为例。
对于V200R005版本以下款型的交换机，系统软件中已经集成了Web⽹页⽂件（包含经典版与易维版的Web⽹管）并已完成加载，因此⽤户只需要配置Web⽤户并进⼊Web⽹管登录界⾯。
框式交换机：所有款型盒式交换机：S2750、S5700LI、S5700S-LI对于V200R005版本盒式交换机中S5700SI、S5700EI、S5710EI、S5700HI、S5710HI、S6700交换机，交换机出⼚时已提供经典版Web ⽹页⽂件并已完成加载。
如果⽤户仅需要使⽤经典版的Web⽹管，则只需要配置Web⽤户并进⼊Web⽹管登录界⾯；如果⽤户需要使⽤易维版的Web⽹管，请采⽤如下思路进⾏配置：1. 配置管理IP地址，便于后续远程传输⽂件以及通过Web登录交换机。
华为交换机Web管理的配置实例
Web管理的配置一组网需求：PC通过IE浏览器对Switch A进行管理。
二组网图：作为Web登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC 可以ping通Switch A。
三配置步骤：1 H3C S3100-SI-SI S5100系列交换机Web配置流程1．确认WEB管理文件已经在交换机flash中< SwitchA >dir7 (*) -rw- 801220 Apr 02 2000 00:02:15 hw-http3.1.5-0042.web 2．配置Web登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2[SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan 2[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 243．添加WEB管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin2 H3C S3600 S5600 系列交换机Web配置流程1．确认WEB管理文件已经在交换机flash中< SwitchA >dir7 (*) -rw- 801220 Apr 02 2000 00:02:15 hw-http3.1.5-0042.web 2．配置Web登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2[SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 243．添加WEB管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin4．补充说明：●如果想通过WEB方式管理交换机，必须首先将一个用于支持WEB管理的文件（可以从网站上下载相应的交换机软件版本时得到，其扩展名为”web”或者”zip”）载入交换机的flash中，该文件需要与交换机当前使用的软件版本相配套；●Web登陆主机与交换机不是直连情况下需要配置默认路由；●登陆的时候在IE浏览器中输入http://192.168.0.1即可进入Web登陆页面。
华为交换机配置教程
华为交换机配置教程华为交换机配置教程华为交换机是目前市场上最常用的网络设备之一，它可以提供可靠的网络通信服务。
本教程将向您介绍如何配置华为交换机。
1. 首先，连接华为交换机到电源，并将其连接到本地网络。
确保所有的连接都是正确的，并确保交换机的电源正常工作。
2. 连接到交换机的计算机上，打开一个浏览器，并输入交换机的IP地址。
这个地址通常是192.168.1.1，但也可能因您的网络设置而有所不同。
输入正确的地址后，按下回车键，您会看到华为交换机的登录页面。
3. 在登录页面上，输入正确的用户名和密码。
默认的用户名是admin，密码是admin。
如果您修改了用户名和密码，请使用修改后的凭据登录。
4. 成功登陆后，您将进入华为交换机的控制面板。
在这里，您可以进行各种配置和管理操作。
例如，您可以创建和删除VLAN（虚拟局域网），设置端口安全性，配置子接口等等。
5. 如果您想配置VLAN，在控制面板上找到“VLAN”选项，并点击进入。
在VLAN页面上，您可以创建新的VLAN，并将端口分配给它。
您可以根据需要创建多个VLAN，并将它们与不同的端口进行关联。
6. 如果您想设置端口安全性，找到“安全性”选项，并点击进入。
在这里，您可以配置交换机的端口安全策略，设置允许和禁止连接的MAC地址，以及设置一些其他相关的参数。
7. 如果您想配置子接口，在控制面板上找到“接口”选项，并点击进入。
在接口页面上，您可以配置交换机的子接口参数，如VLAN ID，IP地址等等。
这对于划分不同的网络和实现更高的网络可用性非常有用。
8. 配置完成后，记得保存并应用您的改动。
在控制面板上找到“保存”选项，并点击保存您的配置。
这样，您的配置将被应用到交换机上。
华为交换机的配置教程到此结束。
通过按照以上步骤进行配置，您将能够对华为交换机进行各种操作和管理。
同时，我们也建议您参考华为交换机的用户手册和官方文档，以获取更详细的信息和指导。
希望这个教程能对您有所帮助，并对您在配置华为交换机时更加自信和熟练。
华为交换机开启网页控制步骤
Windows7和Windows 8系统中Telnet没有默认安装，成为了一个可选组件，“启用或关闭Windows功能”下即可添加此组件。
操作步骤：
1、系统桌面下同时按住键盘上“Windows”和“X”键打开系统菜单,选择“控制面板”。
2、在“控制面板”里面点击右上角的“查看方式”，选择为“小图标”，在“调整计算机的设置”下选择“程序和功能”。
3、在“程序和功能”下点击左侧的“启用或关闭Windows功能”。
4、在弹出菜单下找到“Telnet 服务器”和“Telnet 客户端”并分别在其前面方框中打勾，点击“确定”。
5、添加更改应用大约需要几十秒。
6、完成更改，点击“关闭”。
一：打开运行输入cmd回车
二：输入telnet 空格交换机IP地址回车
三：输入登陆名回车，再输入密码回车
四：输入dir回车（dir口令是查看当前文件夹下的所有文件）
五：找到后缀名为web.zip的文件
如果后缀名不是zip要改名才可以执行
改名步骤：输入rename 空格原文件名空格要改成的文件名回车
六：输入sys回车进入配置模式
七：输入http空格server空格load空格输入web.zip文件的全名
八：输入http空格secure一横server空格enable回车
九：输入http空格server空格enable回车
十：输入qu回车退出配置模式
十一：输入sa回车保存
十二：输入y回车确认保存
十三：输入qu退出交换机。
退出交换机按↑键可以返回第二步骤继续下一台交换机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Windows7和Windows 8系统中Telnet没有默认安装，成为了一个可选组件，"启用或关闭Windows功能”下即可添加此组件。
操作步骤：1系统桌面下同时按住键盘上“ Windows ”和X”键打开系统菜单，选择“控制面板”。
迓倍吝理ft计辰机昔理命奇援示得（情理貝］I控制面嵌|Windows泛谆莒淫器缰橐iEfT宜貫2、在“控制面板”里面点击右上角的“查看方式”，选择为“小图标”，在“调整计算机的设置”下选择“程序和功能”。
刚袖 i n . IT t tl 1.8*C| Adobe llt 1^ h/fft 11 MhtXAdobf^innhD d 先畑 M Otttf 帥HW 川 dfWftiWI■w^<ii （ns ）EV* 饰Mrmtnwsr4、在弹出菜单下找到“ Telnet 服务器”和T elnet 客户端”并分别在其前面方框中打勾，点击“确定”。
汕|川1：/**财咄fA^p 髯・上E*l 牛畅曲百“剜％・-Z* <,心矩』J ? [Wndg IT*聆町俪4■护:;■橱*0H H 柬Q 阳Ml 碉IB▲報4 1*咻专・立ilttni啓胴1船1松HIM"班$日加曷” Mtn 即• B13、在"程序和功能”下点击左侧的"启用或关闭 Windows 功能”。
0 *Btw*mwirantWMWindows 功能启用或关闭Windows 功能若要启用一种功能」■&择JtJKS 框*石要关闭一种功能，8131除典 复选框.填充的啻碗^用该功能的一^分・NET Fr^nfiework 45 Advanced Service! Active Directory 轻型目3t|購 Hyper-VInternet Explorer 10 internet Information Services 可承戦的 Web整心 Internet WSJ8S-Microsoft Message Queue (MSMQ)愛务85 NFS 眼务 RA$连接管理器養理工具包(CM AK) RIP 侦听磊T&rnetRfe®r"5、添加更改应用大约需要几十秒。
（丿（S Windows 功谑正在皿用更改6、完成更改，点击“关闭”。
.NET Framev.ork 4.5 AdvancesTelnet* 户攜2你Windows的能Windows已完成ifi求的更:打开运行输入cmd回车:输入tel net空格交换机IP地址回车C;\window$\system32\crndHexehici*osoft Uindoms［版本kc> 2 319 Mlci'aaajCt; Cox'poi'Rat J.a n •保留所^有耗?禾_1 °C：MJs BPS \3 lriie t:交换矶16也力:输入登陆名回车，再输入密码回车四：输入dir回车（dir 口令是查看当前文件夹下的所有文件）五：找到后缀名为web.zip的文件如果后缀名不是zip要改名才可以执行改名步骤：输入rename空格原文件名空格要改成的文件名回车Username ：t3mr Fassuapd ：Inf 4: The nax niAmhep of UTY u?ers is 5t and tJie nunber of current UTV users on line is <s2700-Al'21-24>dir Dirsctovii of六：输入sys 回车进入配置模式I dxAttrSize(DytDateTlne<LMT>Filehlane& _呼忖_6,595,876 Jan Bl 2938 u ：ai ：si1 —i*w-582.794Jan 01 2Q0Q 00:^1：2?2 -rw-812 Jan 01 2086 ee ：ai ：Beprivate-data.txt3873J^n 02 230» 02:28:26 vrpcfg.zip4 -rw~990.894Jan 01 2 90S n ：3»!B9 S2703_U100B00tSPM01t T PAT536 Jan 012 90S 00:39:24$_pitchstAt ft_rehootTelnet 172J2.1D010xkJarninsf ： Telret is not a secure protocc 1, and it IT veconincnded to use Stelnet» Ojogin autbentic&tionflash ：/14,632KB total K32?0fl-Al-21-24>◎ .620 KB free)七：输入http空格server空格load空格输入web.zip文件的全名八：输入http空格secure 一横server空格enable回车九：输入 http 空格server 空格enable 回车 4Telnet 172.32 10D +9sername:tsmrassuord ； Imf D : The n«ix number of UTVis 5. ^nd th@ nunJberof currenit UT¥ userss27RW~fll-31-24>iliF lirectorsj of on line is 1 -IdxAttp SizeCByte > DateT ine<LMT>FiLeHane-FW A.S*5,R7*i Jan M ?»RR n ：Bl ：53 R27HPK1 -U1 昭陥饰K . CC 1 -rw-582.794 Jani 012008 06:91:30 ueb.zip 2 812 Jan R1uaHR n ：zi ：ii rt*£<jatfi-d^tA, txt 3眈 Feb 182»08 91:23:4! urpcfg.zip4 —EU 二 99D”朗 4Jan 剛2B0H n ：3a ：» R27GR_lPMAU.PAI5m 二 36 Jan012308 06:39:24$_patchst ate rebootH2KB total<6,620 KB free>flash =/s 2 1-31-24>s ysint*Br €j/fMtan uiew^. n^atiu^n usei* u XBU wifrh Ctrrl+Z a [s270e-Al-31-241http [¥270B~ft 1-31-24]http L^2700~fll-31-24]ht t 卩 [ t27BC-fl 1-31-24 ]http Ls270i0-fll-31-24]http [c270G-ftl-31-24lhetp [^2700-fil-3：l-24]http r*27BG-fll-31=24Ihttpse?r sepvet* sei*lo« loskid ueb. ]o«dy»b.sip secu>'e-sei*uep ena onahlenF□= The H1TP secure s&rver has been already started. [* 2?00-fl 1~31-24Jhttp [s270e-ftl-31-24]http ts27BG-ft1-31-24]httpsei* server enaEstwei'* ena.blLB十：输入qu 回车退出配置模式十^一 ：输入sa 回车保存4Telnet 172.3^100.9[vif o - The HN 箕 nunher of UTV USCFS is 5- And the nunhep of cuLJMrcnil;UT¥ users- s 21-U-Z 4 >dlirij*ec toi*4p □ f f 1-as h *yon Line Idx ftttrS12eC^7te> DateTine<U1T> FileHane0 —上・H 二G 爲♦芥Q76 Jan 01 5308 neMsESS273QS1-U1Q8RO0&C0S ・0C15I2,7?4 Jam 012908 ae ：9丄：耳ueb.zl )v2 -rw^812 Jan Al20OSm ：2i ：rir-Luate —dflta, txt9~rw —盹Feb丄2988 ai ：30±42vf-pcf 3 ・ z=lp4 -rw — 乎yu,tn*idam tn 2k)U8 VB=3V=09 S2 7BW_u itjenaat s PH HIE—二Jan Ql ^RR8 H ：39：24$_ atchst:ate_peboot,632KB totalKB free>s Z 1-31-24>sys:nter systen uiew. retLirrn USCF [^2706 fll-3l-24Bittp Lsz ：7HM-H1-31-24 Jhttpl-24]http[^2706 Al-31-24]httprs270B~fll~3l-24]http [is270G-ftl-3 l-24]http CsZ70B-fi1-31-243http k 27BG-A1-31-243http nFo» The HTTP -SCCUITGscrserver se rv er* set* sec uieu with Cfcpl+Z. loai load ueb. luoid bjeb. z Jip secure-s CPU er ena secui™-server enable sc rue r lio.sbeen ali*caL[l«/ siar-tedL. I s 2 1-31-2 4 3ht t p ser[s27flH~fti-2 1-24 Ihttp [$270B A 1-31-24 3httpInfo - The Hl JIT seruEi* has been 且丄 readv started. [«27BG~ft1~31-24 ^qus 2706-A1-31-24>s*sepinpi* ena EC rvet* Eiiable十二：输入y 回车确认保存return user view uith Ctrl+Z, ser cfrrvfli 1 lo A server lu«d ueb» server load ueb.zip ser SftC oacai'o —aoruor ona secure ieruer enableInfc ： The H1IF secupe aery er J IAS Jbeen a 丄炖玄 d_9 started. [s27B0-fil-31-24Jhttp ser [s27RA-Al-31-24Jhttn serwsr [*2700^01-31-2^1 Jhttp OOI -<FO >- cnAblo ItiFu ： Tht! HTTP server hds Jbetn dlredtly stdLrtvl. Ls270aHll-Jl-i4Jqu <s270O-fil-31-24>saThe current ccrtfigupation will he written to tlie deuice. A>-e IJDLL su.I *H toCD H4;i_nu.a?[]<if2700H^i-31-24>saI he current confIguratian will be ten to the deulce.A re VDU sure ta continue?[¥/Nly_十三：输入qu 退出交换机。
