离子交换带控制点的工艺流程图

（一）带控制点的工艺流程工艺流程及原理反洗水废液正洗水工作原理：离子交换是指水溶液通过树脂时，发生在固体颗粒和液体之间的界面上，固液间离子相互交换的过程。

离子交换反应是可逆反应，离子交换对不同组分显示出不同的平衡特性。

在水处理中常见的离子交换反应是水的软化，除盐及去除或回收污水种重金属离子等。

水中在阳离子交换剂上的Na+离子进行交换反应。

其反应如下：2RNa+M2+=R2M+2Na2+式中：R-----离子交换剂的骨架N+-----交换剂上可交换离子M2+----水溶液中二价阳离子（三）自动控制，在线检测及参数调节自动控制：水泵1、调节池，盐池，软水池均设下水位开关及水位下限自动报警装置。

水位达下限时报警并停泵。

在线检测：1、流量：泵（A-J，L-N）出口流量在线检测，其中泵（A-C）流量的瞬时值和累计值通过计算机显示，记录和打印。

2、测硬度：A7-A8检测3、Ph值：调节池中污水，混合反应池中污水，泵（G）出水的Ph值在线检测，既可现场检读，也可通过计算机显示，记录并打印。

运行参数调节及控制策略1、流量：泵（I-K）皆为交流电源离心泵，泵（I-K）连接电磁流量计（F1 -10 ）可通过计算机，根据流量设定值指定变频器工作，改变泵的转速以调节其流量。

（四）额定运行参数及预期效果1、盐池容积：12.3L2、离子交换柱：进水流量0.1m3h-1，进水空塔流速=正洗强度=12.7m/h，正洗流量100Lh-1，反洗强度10.2m/h，反洗流量80Lh-1，正反洗时间各15分钟。

3、软水池：流量0.10m3h-1，容积1.37m，停留时间13.7小时。

4、调节池：流量0.10m3h-1。

（五）非标设备的工艺设计及计算一）调节池1．容积：设停留时间t=12h ，则V=Q.T=0.10×12=1.20m 32.直径、高度：设h=D ，锥底Φ100，则V=0.785D 3=1.20,则 H=D=1.20m3、管口直径（1）进水管：10分钟充满调节池，管内流速u 0=,则管中流量Q 0=t V =102.1×60=7.2 m3.h -1 D 0=00785.0U Q =6.1*785.03600/2.7=40mm（2）溢流管流速U 1=0.5 m.s -1 Q 1=Q 0=7.2 m 3.h -1D 1=11785.0U Q =5.0*785.03600/2.7=70mm（3）出水管U 2=1.0 m.s -1， Q 2=0.10 m 3.h -1D 2=22785.0U Q =0.1*785.03600/10.0=6mm ，取D 2=20mm（4）放净管 D 3=40mm4、示意图如图14所示。

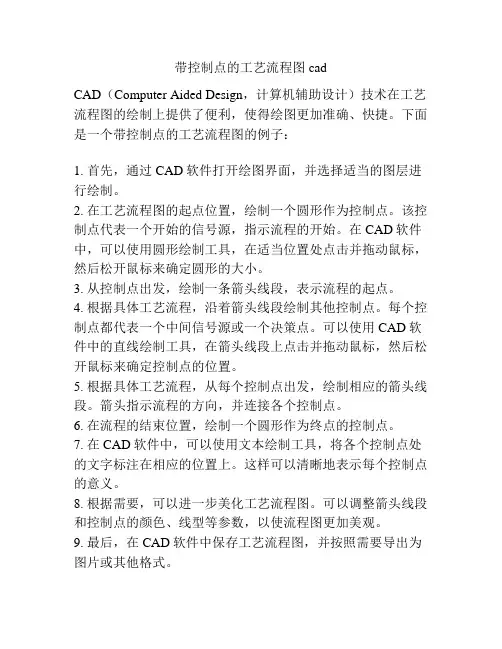

带控制点的工艺流程图cad

带控制点的工艺流程图cadCAD（Computer Aided Design，计算机辅助设计）技术在工艺流程图的绘制上提供了便利，使得绘图更加准确、快捷。

下面是一个带控制点的工艺流程图的例子：1. 首先，通过CAD软件打开绘图界面，并选择适当的图层进行绘制。

2. 在工艺流程图的起点位置，绘制一个圆形作为控制点。

该控制点代表一个开始的信号源，指示流程的开始。

在CAD软件中，可以使用圆形绘制工具，在适当位置处点击并拖动鼠标，然后松开鼠标来确定圆形的大小。

3. 从控制点出发，绘制一条箭头线段，表示流程的起点。

4. 根据具体工艺流程，沿着箭头线段绘制其他控制点。

每个控制点都代表一个中间信号源或一个决策点。

可以使用CAD软件中的直线绘制工具，在箭头线段上点击并拖动鼠标，然后松开鼠标来确定控制点的位置。

5. 根据具体工艺流程，从每个控制点出发，绘制相应的箭头线段。

箭头指示流程的方向，并连接各个控制点。

6. 在流程的结束位置，绘制一个圆形作为终点的控制点。

7. 在CAD软件中，可以使用文本绘制工具，将各个控制点处的文字标注在相应的位置上。

这样可以清晰地表示每个控制点的意义。

8. 根据需要，可以进一步美化工艺流程图。

可以调整箭头线段和控制点的颜色、线型等参数，以使流程图更加美观。

9. 最后，在CAD软件中保存工艺流程图，并按照需要导出为图片或其他格式。

总之，使用CAD技术可以方便地绘制带控制点的工艺流程图。

绘图过程中的控制点代表信号源或决策点，通过箭头线段连接起来，形成明确的流程。

CAD软件提供了丰富的绘图工具和参数设置，可以满足不同绘图需求，并且可以保存和导出流程图，方便后续的使用和分享。

PID、PFD、PDP

PDP：Process Design Package 工艺设计包
PID：Process Instrument Diagram 工艺管道仪表流程图PFD：Process Fluid Diagram 工艺流程图
PID图：管道及仪表流程图
管路和仪表流程图PID：Piping & Instrument Diagram，又称带控制点的工艺流程图。

包括所有的管路，反应器，储罐，泵，换热器等化工设备,以及各种阀门等
PCD图：工艺控制流程图，
也就是PID上的仪表图,通常是设计院内部设计过程文件、最终体现在终版PFD中PCD图。

是由工艺、仪表等专业合作完成的。

PCD直观地显示出所有工艺设备、工艺物料管道、辅助管道、阀门、主要管件以及工艺参数中各组成部分及其互相影响关系和信号的联系，以便对系统特性进行分析和研究。

流程图flow diagram
工艺流程图process flow diagram (PFD)
管道及仪表流程图piping and instrument flow diagram (PID)
公用工程流程图utility flow diagram (UFD) 管线表line list; line schedule
命名表；管道表nomenclature
设备表equipment list (schedule)。

带控制点的工艺流程图设计ppt课件

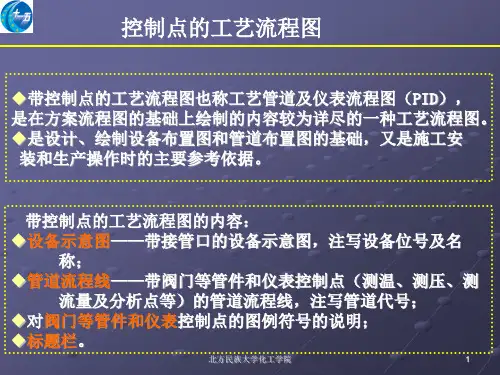

控制点的工艺流程图
带控制点的工艺流程图也称工艺管道及仪表流程图（PID），是在方案流程图的基础上绘制的内容较为详尽的一种工艺流程图。
是设计、绘制设备布置图和管道布置图的基础，又是施工安装和生产操作时的主要参考依据。
带控制点的工艺流程图的内容：
设备示意图——带接管口的设备示意图，注写设备位号及名
称；
车间或工段号
设备序号
设备分类号
相同设备序号
V18 01 a-d
槽罐
设备分类号塔 ( T )： tower 反应器（R） reactor 槽罐（V ）vat
设备名称
压缩机(C) compressor 换热器(E) exchange heat 泵（P）pump
北方民族大学化工学院
3
类别
塔（T）
填料塔
二、管道流程线的画法及标注
名称主要物料管道其他物料管道引线、设备、管件、阀门、仪表
等图例
仪表管道
原有管线伴热（冷）管道
图例
名称
粗实线电伴热 0.9～1.2 mm 管道
中粗线夹套管 0.5～0.7 mm
细实线
管道隔
0.15～0.3 mm 热层
电动信号线翅片管
气动信号线柔性管
管线宽度与其相接同心异的新管线宽度相同径管
A 150 E 900 L 1.0 Q 6.4 U 22.0
B 300 F 1 500 M 1.6 R 10.0 V 25.0
C 400 G 2 500 N 2.5 S 16.0 W 32.0
D 600
P 4.0 T 20.0
北方民族大学化工学院
11
管道流程线的画法及标注
隔热及隔声代号

带控制点的工艺流程图(PID)_讲义PPT课件

4
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
2020/10/13
汇报人：XXXX 日期：20XX年XX月XX日
5
➢ 图例可以使阅读者不借助书册，即可看懂图中的各种文字、字母和数
字符号。图例的具体内容包括如下四点：
a) 图形标志和物料代号的说明；
b) 管道标注说明；
c) 控制点符号标注；
d) 控制参数和功能代号标注。
➢ 附注：设计中一些特殊要求和有关事宜在图上不宜表示或者表示不清
楚时，可在图上用文字、表格、简图的方式加以说明。一般附
3）绘制步骤
➢ 根据流程，选定图纸大小(一般为A1)，绘制图框及标题栏、修改栏；
➢ 用细实线画出厂房的地平线；
➢ 根据流程，从左到右，用细实线绘出流程各设备的示意图，料流程线，并标注流向箭头。在流程线的起止位
置注明来源和去向等；
2020/10/13
注加在标题栏附近。
2020/10/13
3
➢ 附注：设计中一些特殊要求和有关事宜在图上不宜表示或者表示不清
楚时，可在图上用文字、表格、简图的方式加以说明。一般附
注加在标题栏附近。
➢ 标题栏和修改栏
标题栏也称图签，位于图纸的右下角，注写项目名称、设计阶段
等信息，便于图纸的管理；修改栏中填写修改内容。
➢ 阀门、管件和管道附件按HG20519.32-92标准中的规定绘制；
2020/10/13
2
➢ 仪表及控制点、控制元件的代号及图形符号按HG20519.32-92的标准
绘制；
B 图例和索引

化工PID工艺流程图设计ppt

北方民族大学化工学院
14
阀门等管件的画法与标注
管道附件用细实线按规定的符号在相应处画出。阀门图形符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为 4 mm。为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。管道上的阀门、管件要按需要进行标注。当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。对于异径管标注大端公称通径乘以小端公称通径。
人体防护
防结露电伴热蒸汽伴热热水伴热热油伴热
采用保温材料
采用保冷材料采用电热带和保温材料采用蒸汽伴管和保温材料采用热水伴管和保温材料采用热油伴管和保温材料
J
N
夹套伴热
隔声
采用夹管套和保温材料
采用隔声材料
北方民族大学化工学院 13
三阀门等管件的画法与标注
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
北方民族大学化工学院 19
仪表号组成
P I
被测变量字母代号功能字母代号
1 02
序号
工段代号
流量 F flow; 密度 D density 301 粘度 V viscosity 集中仪表盘面安装功能代号：显示 I indicate 的压力记录控制表
被测变量和功能字母代号，是由英文单词第一个字母大写组成如： PI 被测变量：温度 T temperature ; 压力 P pressure; PRC
普通铸碳低铁钢合金钢 A B C

2-3 带控制点的工艺流程图-PPT课件

设备类别代号表
2.3.3 管道代号
按照(HG20519-2009) 《化工工艺设计施工图内容和深度统一规定》的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示： PG 03 001 - 100 L1B - C (1) (2) (3) (4) (5) (6) 管道组合号（管道代号）由六个单元组成，这六个单元依次是：(1) 物料代号； (2) 主项代号； (3) 管道顺序号，以上三个单元组成管道号（管段号）； (4) 管道尺寸；(5) 管道等级；(6) 隔热或隔声代号。具体内容如下：
(1) 物料代号
常用物料代号表
a.工艺物料代号
b．辅助、公用工程物料代号
（5）管道等级管道等级号由下列三个单元组成： L 1 B (1) (2) (3) (1)第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。A~K用于ANSI标准压力等级代号（其中I、J不用），L ~Z用于国内标准压力等级代号（其中O、X不用）。常用的国内标准压力等级代号： L ——1.0MPa M——1.6MPa N ——2.5MPa P ——4.0MPa (2) 第二单元为顺序号，用阿拉伯数字表示，由1开始。 (3) 第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。
P 03 101 A E 03 102 B (1) (2) (3) (4) 这四个单元依次是：(1) 设备类别代号；(2) 设备所在的主项（建筑单体/车间/工段）的编号；(3) 主项内同类设备顺序号； (4) 相同设备的数量尾号。
E 03 101 B 相同设备的数量尾号为 B 主项内同类设备顺序号为 101 设备所在的主项编号（车间、工段）为 03 换热器 T 02 105 A 相同设备的数量尾号为 A 主项内同类设备顺序号为 105 设备所在的主项编号（车间、工段）为 02 塔设备

制药工程带控制点的工艺流程图

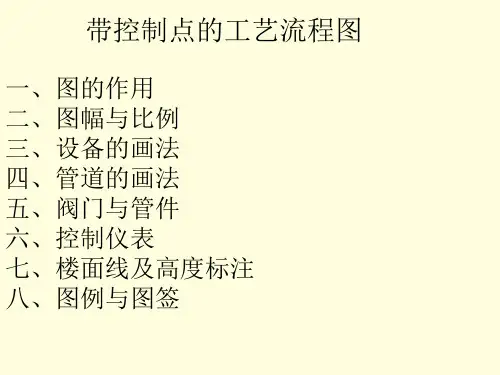

带控制点的工艺流程图
一、图的作用二、图幅与比例三、设备的画法四、管道的画法五、阀门与管件六、控制仪表七、楼面线及高度标注八、图例与图签
一、图的作用 • 用图的形式表示生产过程中所用到的化工过程和设备； • 用图的形式表示生产过程中所用到的阀门和管件； • 用图的形式表示生产过程中所用到的测量控制仪表； • 用图的形式表示物料、热量流向变化情况。
六、控制仪表
• 符号及意义详见《药厂反应设备及车间工艺设计》P161-2。
七、楼面线及高度标注
• 用细实线（1/3b）画； • 用倒三角符号表示高度。
八、图例与图签
• 图例位于最后一张流程图的右上方；对图上所使用的代号、符号进行说明。 • 图签位于图的右下方。
3、标注例： PL－T1072－50 其中： PL—物料代号；另见附件； T1072—管道号； T107—设备位号； 2—管道序号，表示连接在T107上的第2根管道； 50—管径，公称直径。
五、阀门与管件
• 用细实线（1/3b）画，图形符号见《药厂反应设备及车间工艺设计》P158。 • 注意：图形大小与管道相当，应远远小于设备图形。
二、图幅与比例
• 图幅：A1图纸 • 比例：1：100 或1：150（复杂）或 1：50（简单） • 注意： 1、按物料流向，从左到右进行绘制； 2、设备与设备之间的横向距离没有限制； 3、设备图形和设备所处的高度位置需按比例画； 4、当个别设备太高，不能按比例画时，图签中不要标注比例，但设备的相对大小和相对高度应体现出来。
Байду номын сангаас
三、设备的画法
1、图形 A、用细实线（1/3b）画，b=0.9-1.2mm； B、画出体现形状特征的外部轮廓和体现工艺特征的内部示意结构； C、常用设备的图形见《药厂反应设备及车间工艺设计》 P154-7。 2、标注——位号及名称例： T 107

PID图纸简介PID图纸简介

管线代号
——— 主物料管道 ————— 辅助物料及公用工程管道
分界代号
二阀门和管件及其他
阀门和管件及其他
三设备代码
■ 1设备的位号表示:
设备代码的表示
■ 2设备代号
■C
塔
P
■ E 换热器 V
■ R 反应器 M
泵容混合器
四仪表符号
■ 1，仪表线的表示:
仪表符号
■ 2阀门执行机构及附件符号
■ T 温度
变送
■ Y 事故状态
对工艺流程和控制回路的熟悉
■ 要看懂一张PID图。除了熟悉各种设备仪表代码, 还需要对工艺流程的原理和仪表控制回路有一定的掌握。
■ 无论你是工艺还是仪表, 工艺流程的原理是非常重要的, 他标志着你是真的明白, 还是似乎明白。
■ 在图纸上找一个仪表控制回路, 研究它的回路结构和控制要点, 对于过程仪表来说, 各自控制回路都很相似, 没有难度

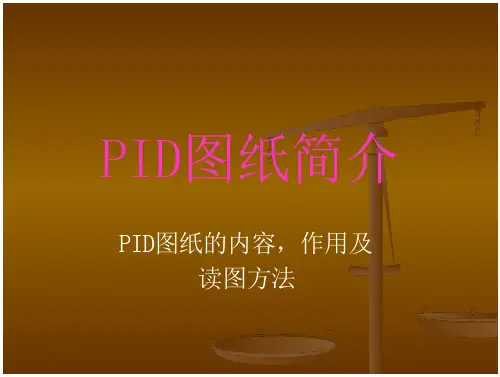

PID图纸简介
PID图纸的内容，作用及读图方法
PID图的意义
■ PID: 管路和仪表流程图又称带控制点的工艺流程图。
PID图的内容
应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下: 1 全部设备；(包括反应器，塔,储罐，泵，换热器等化工设备）
流量测量仪表的表示方法
温度测量仪表的表示方法
液位测量仪表的表示方法
仪表符号
■ 仪表位号表示:
仪表符号
■ 仪表代号
■ 字母在第1位ຫໍສະໝຸດ ■A分析■B
燃烧
■C
计数
■E
电压
■F
流量
■G
测量

带控制点的工艺流程图设计讲解

北方民族大学化工学院
19
第三节带控制点的工艺流程图
三、阀门等管件的画法与标注
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
截止阀
闸阀
球阀
直流截止阀
螺纹管帽管端盲板
管帽
法兰连接管端法兰(盖) 鹤管
D 600
P 4.0 T 20.0
北方民族大学化工学院
18
第三节带控制点的工艺流程图
隔热及隔声代号
代号 H C P D E S W O J N
功能类别保温保冷
人体防护防结露电伴热
蒸汽伴热热水伴热热油伴热夹套伴热
隔声
备注采用保温材料采用保冷材料采用保温材料采用保冷材料采用电热带和保温材料采用蒸汽伴管和保温材料采用热水伴管和保温材料采用热油伴管和保温材料采用夹管套和保温材料采用隔声材料
LS 低压蒸汽 HWS 热水上水 IG
LUS 低压过热蒸汽 RW 原水、新鲜水 N
MUS 中压过热蒸汽 SW
软水
SL
SC 蒸汽冷凝水 WW 生产废水 VE
TS 伴热蒸汽 ERG 气体乙烯或乙烷 FSL
BW 锅炉给水 FS 固体燃料 DR CSW 化学污水 NG 天然气 VT
CWR 循环冷却水回水 AG
3、了解主要物料的工艺施工流程线
北方民族大学化工学院
28
第三节带控制点的工艺流程图
4、了解其它物料的工艺施工流程线
北方民族大学化工学院
29
结束
北方民族大学化工学院
30
电动信号线翅片管

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

带控制点的工艺流程图标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
课程设计进度安排
1、查阅文献，熟悉项目情况； 2天
2、进行工艺计算及相关设计计算 2天
3、设计说明书的编写 1天
4、吸收生产工艺流程图及填料塔的结构简图绘制 4天
5、提交设计 1天
带控制点的工艺流程图：将设计的工艺流程方案用带控制点的工艺流程图表示出来，绘出流程所需全部设备，标出物流方向及主要控制点的控制参数值。

设计要求
（一）编制一份设计说明书，主要内容包括:
1. 摘要；
2. 流程的确定和说明（附流程简图）；
3. 生产条件的确定和说明；
4. 吸收塔的设计计算；
5. 附属设备的选型和计算；
6. 设计结果列表；
7. 设计结果的讨论和说明；
8. 主要符号说明；
9. 注明参考和使用过的文献资料；
10. 结束语
(二) 绘制一个带控制点的工艺流程图。

（三）绘制吸收塔主体设备装配图
带控制点的工艺流程图
工艺流程图
设备条件图
化工原理课程设计教师评分表
注：按优（90-100分）、良（80-89分）、中（70-79分）、及格（60-69分）、不及格（60分以下）五级评定成绩。

4 后记及其他
通过本次课程设计，使我对从填料塔设计方案到填料塔设计的基本过程的设计方法、步骤、思路、有一定的了解与认识。

在课程设计过程中,使我加深了对课本知识的认识，也巩固了所学到的知识。

此次课程设计按照设计任务书、指导书、技术条件的要求进行。

同学之间相互
讨论，整体设计基本满足使用要求，但是在设计指导过程中也发现一些问题，发现自己基础知识不牢固，需加强学习，扩大知识面的广度。
