lcu壅水坝整体剖面图

第四章拱坝浙江水利水电专科学校建 筑工程系
n 但从稳定条件考虑，选用过大的中心角将较 难满足坝肩稳定的要求。
图由图4-5（b）可知，最佳中心角2=60°～ 80°一般可比其稍大些。
现代顶拱圈中心角多为90°～110°，对于坝 址河谷平面上是漏斗形，其中心角可适当加 大，一般为110°～120°；当坝址下有软弱带 或坝肩支在较薄的山嘴时，则应适当减小拱 圈中心角，使拱端推力转向岩体内侧，以加 强坝肩稳定。
桐坑溪1972年建成。位于天台县三茅溪 支流桐坑溪上。枢纽属四等。
n 主要建筑物有：砌石双曲拱坝、副坝、 引水建筑物和电站 坝址上流域面积10.7km2，多年平 均降雨量1600mm，流量0.324m3／s， 径流量1020万m3;五年一遇设计洪水流 量410m3／s，三百年一遇校核洪水流 量600m3／s，水库正常蓄水位 230m．校核洪水位233.0m，总库容 280万m3。设计灌溉面积8000亩；四 个梯级电站总装机容量2880kw，多年 平均发电量700万kwh。
第四章拱坝浙江水利水电专科学校建 筑工程系
第四章拱坝浙江水利水电专科学校建 筑工程系
第四章拱坝浙江水利水电专科学校建 筑工程系
（2）空间整体作用的特点:
拱坝四周嵌固于基岩，属于高次超静定 结构，当发生超载或产生局部裂缝时， 坝体拱梁作用自行调整，坝体的应力将 重新分配，原来低应力区的应力增大， 高应力不再增长，裂缝停止发展甚至闭 合。根据国内外拱坝结构模型实验成果 表明，拱坝的超载能力可达到设计荷载 的5～11倍。
第四章拱坝浙江水利水电专科学校建 筑工程系
第四章拱坝浙江水利水电专科学校建 筑工程系
（5）坝身泄流及施工较为复杂
拱坝坝身较为单薄，坝身溢流可能引 起坝身及闸门振动，致使材料疲劳；坝 身下泄水流具有向心集中作用，挑距不 远，易于造成对河床及河岸冲刷；坝身 开设泄水孔会破坏拱坝作用并使孔口周 边应力复杂。

2
3．坝面排水
坝面排水系统的布置
图5-27 （单位：m ） 1-坝顶；2-马道；3-纵向排水沟；4-横向排水沟；5-岸坡排水沟；6-草皮护坡；7-浆砌石排水沟
三、坝体排水和反滤层
对渗入坝体内的水量。应设置排水设施，将渗水快速，有计划地排出坝外，以达到降低坝体浸润线和孔隙压力，防止渗流逸出区域产生渗透变形，保证坝坡稳定。 坝体排水应满足如下三点要求： ①排水体能自动地向坝外排出全部渗水； ②排水体应便于观测和检修； ③排水体应按反滤要求设计。 常用的排水设施有如下几种形式：
近年来许多工程都倾向于采用简单的单层式沥青混凝土斜墙。
2．非土质材料防渗体
01
02
03
1-沥青砂胶；2-沥青砂浆；3-沥青混凝土（分3层浇筑）；4-排水层；
5-沥青混凝土（分2层浇筑）；6-整平层；7-沥青砂浆；8-碎石垫层；
9-混凝土截水墙；10-沥青砂浆；11-滑动层
第七节 土石坝的构造
沥青混凝土面板构造
1
一般参照工程实践类比拟定，然后核算、修改确定。在满足 稳定的前提下，尽可能陡以节约工程量。
2
坝坡 规范规定： 高坝b=10～15m； 中、低坝b=5～10m。
3
二、坝顶宽度
上游坝坡比下游缓——上游坝坡长期处于饱和状态，水库水位也可能快速下降。
斜墙坝的上游坝坡较心墙坝为缓——土质防渗体斜墙坝上游坝坡的稳定受斜墙土料特性控制，下游坝坡相反。
对中、小型，R+e可按坝前水库吹程D作近似估计，见下表。对于非常光滑的坝坡面，波浪爬高宜增大50%。
02
R和e的计算可按土石坝规范推荐的公式计算。
01
地震涌浪高△A地震＝0.5～1.5m
04
竣工时的坝顶高程应预留足够的沉降量。根据工程经验，预留沉降量为1%H。

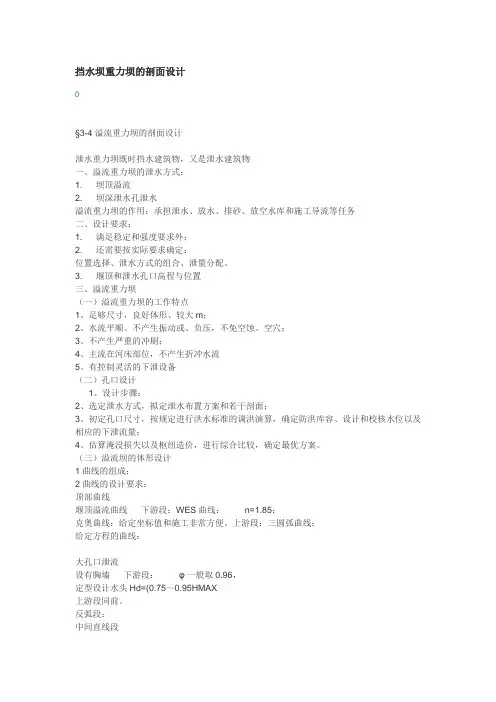

挡水坝重力坝的剖面设计§3-4溢流重力坝的剖面设计泄水重力坝既时挡水建筑物，又是泄水建筑物一、溢流重力坝的泄水方式：1. 坝顶溢流2. 坝深泄水孔泄水溢流重力坝的作用：承担泄水、放水、排砂、放空水库和施工导流等任务二、设计要求：1. 满足稳定和强度要求外；2. 还需要按实际要求确定：位置选择、泄水方式的组合、泄量分配、3. 堰顶和泄水孔口高程与位置三、溢流重力坝（一）溢流重力坝的工作特点1、足够尺寸，良好体形、较大m；2、水流平顺、不产生振动或、负压，不免空蚀、空穴；3、不产生严重的冲刷；4、主流在河床部位，不产生折冲水流5、有控制灵活的下泄设备（二）孔口设计1、设计步骤：2、选定泄水方式，拟定泄水布置方案和若干剖面；3、初定孔口尺寸，按规定进行洪水标准的调洪演算，确定防洪库容、设计和校核水位以及相应的下泄流量；4、估算淹没损失以及枢纽造价，进行综合比较，确定最优方案。

（三）溢流坝的体形设计1曲线的组成：2曲线的设计要求：顶部曲线堰顶溢流曲线下游段：WES曲线：n=1.85；克奥曲线：给定坐标值和施工非常方便。

上游段：三圆弧曲线：给定方程的曲线：大孔口泄流设有胸墙下游段：φ一般取0.96，定型设计水头Hd=(0.75～0.95HMAX上游段同前。

反弧段：中间直线段3剖面设计（四）设计具体步骤：1. 洪水标准2. 孔口型式：开敞溢流式：大孔口溢流式：3. 孔口尺寸：溢流孔口尺寸与堰型、堰顶高程和单宽流量q等有关，由水力计算确定；初拟时，溢流堰净宽，设溢流孔每孔净宽为b，孔数为n个，令闸墩厚度为d,则溢流坝前缘总宽度。

4. 计算公式：堰流：孔流：5. 泄洪要求四、闸门和启闭机闸门类型：类型位置及作用启闭特点闸门类型工作闸门堰顶；调节下泄流量启闭力大、动水中启闭；平面闸门弧形闸门事故闸门紧急运用时动水中启闭；平面闸门检修闸门短期挡水，检修设备启闭力小、静水中启闭；平面闸门、浮箱闸门、叠梁闸门平面闸门弧形闸门的比较：平面闸门：结构简单、闸墩受力条件好，各孔口可以共用一个活动式启闭机；缺点：启闭力大，闸墩厚弧形闸门：启闭力小，闸墩薄；无门槽，水流平顺；缺点：闸墩长，受力条件差，。

精选ppt课件2021
11
第一节 概 述
2.重力坝的荷载组合 (1) 基本荷载组合： 1）坝体及设备自重 2）正常蓄水位或设计洪水位时的静水压力 3）对应于（2）的扬压力 4）於沙压力 5）相应的浪压力（50年一遇风速） 6）土压力 7）冰压力（不能和浪压力重和）
精选ppt课件2021
12
第一节 概 述
1、计算截面：坝基面 或者坝体薄弱面
选择受力大，抗剪强度较低，最容易产生滑动的截面 作为计算截面。重力坝抗滑稳定计算主要是核算坝基 面及碾压混凝土层面上的滑动稳定性。另外坝基内有 软弱夹层、缓倾角结构面时，也应核算其深层滑动性
精选ppt课件2021
19
第二节 重力坝的稳定分析
2、抗滑稳定分析方法
分析时，以一个坝段或取单宽米计算。 单一的安全系数法： 计算公式有抗剪强度
3.枢纽泄洪容易解决，便于枢纽布置；施工导 流方便，便于机械化施工。
4.结构作用明确，应力、稳定计算比较简单。
精选ppt课件2021
9
第一节 概 述
缺点：
1.剖面尺寸大，水泥石料等用量多。 2.坝体应力低，材料强度不能充分发挥。
坝体不同区域应采用不同强度等级和耐久性的材料. 3.扬压力影响大，对稳定不利。会减轻
公式和抗剪断公式
分项系数法极限状态设计方法： 《混凝土重力坝设计规范》DL 5108—1999
规定，重力坝的抗 滑稳定承载能力极限状 态进行计算，认为滑动面为胶结面，滑动体 为刚体。
精选ppt课件2021
20
第二节 重力坝的稳定分析
二、单一的安全系数计算法 （一）抗剪公式 a、滑动面水平时：
Ks = f(∑W-U)/ ∑P
表面滑动 浅层滑动
