绝缘杆作业法断支接线路引线标准化作业指导卡

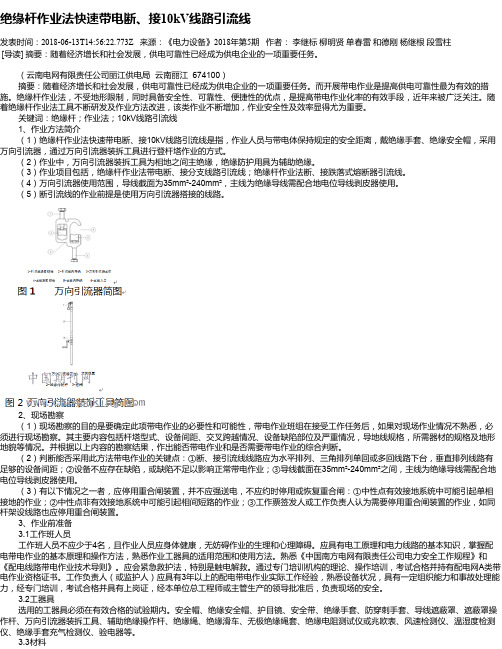

绝缘杆作业法快速带电断、接10kV线路引流线发表时间：2018-06-13T14:56:22.773Z 来源：《电力设备》2018年第5期作者：李继标柳明贤单春雷和德刚杨继根段雪柱[导读] 摘要：随着经济增长和社会发展，供电可靠性已经成为供电企业的一项重要任务。

（云南电网有限责任公司丽江供电局云南丽江 674100）摘要：随着经济增长和社会发展，供电可靠性已经成为供电企业的一项重要任务。

而开展带电作业是提高供电可靠性最为有效的措施。

绝缘杆作业法，不受地形限制，同时具备安全性、可靠性、便捷性的优点，是提高带电作业化率的有效手段，近年来被广泛关注。

随着绝缘杆作业法工具不断研发及作业方法改进，该类作业不断增加，作业安全性及效率显得尤为重要。

关键词：绝缘杆；作业法；10kV线路引流线 1、作业方法简介（1）绝缘杆作业法快速带电断、接10kV线路引流线是指，作业人员与带电体保持规定的安全距离，戴绝缘手套、绝缘安全帽，采用万向引流器，通过万向引流器装拆工具进行登杆塔作业的方式。

（2）作业中，万向引流器装拆工具为相地之间主绝缘，绝缘防护用具为辅助绝缘。

（3）作业项目包括，绝缘杆作业法带电断、接分支线路引流线；绝缘杆作业法断、接跌落式熔断器引流线。

（4）万向引流器使用范围，导线截面为35mm²-240mm²，主线为绝缘导线需配合地电位导线剥皮器使用。

（5）断引流线的作业前提是使用万向引流器搭接的线路。

2、现场勘察（1）现场勘察的目的是要确定此项带电作业的必要性和可能性，带电作业班组在接受工作任务后，如果对现场作业情况不熟悉，必须进行现场勘察。

其主要内容包括杆塔型式、设备间距、交叉跨越情况、设备缺陷部位及严重情况，导地线规格，所需器材的规格及地形地貌等情况。

并根据以上内容的勘察结果，作出能否带电作业和是否需要带电作业的综合判断。

（2）判断能否采用此方法带电作业的关键点：①断、接引流线线路应为水平排列、三角排列单回或多回线路下台，垂直排列线路有足够的设备间距；②设备不应存在缺陷，或缺陷不足以影响正常带电作业；③导线截面在35mm²-240mm²之间，主线为绝缘导线需配合地电位导线剥皮器使用。

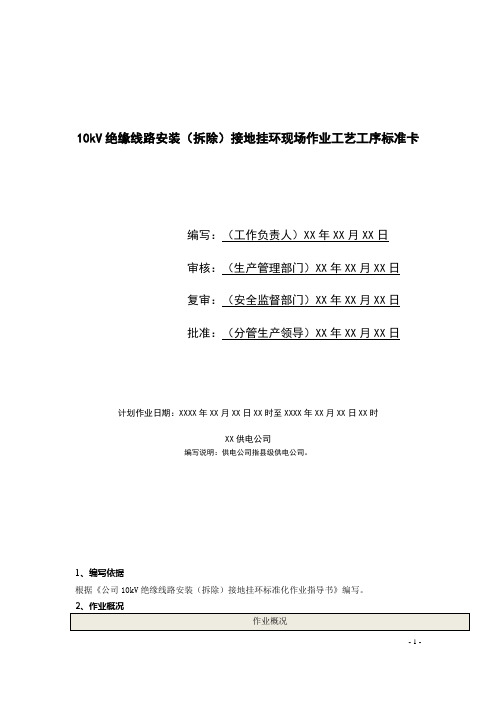

10kV绝缘线路安装（拆除）接地挂环现场作业工艺工序标准卡
编写：（工作负责人）XX年XX月XX日
审核：（生产管理部门）XX年XX月XX日
复审：（安全监督部门）XX年XX月XX日
批准：（分管生产领导）XX年XX月XX日
计划作业日期：XXXX年XX月XX日XX时至XXXX年XX月XX日XX时
XX供电公司
编写说明：供电公司指县级供电公司。

1、编写依据
根据《公司10kV绝缘线路安装（拆除）接地挂环标准化作业指导书》编写。

备注：1、作业人员、辅助人员职责分工按具体作业分工不同填写2、安全监护人根据实际情况确定
4、工器具及材料准备
确认人：
确认人：
4
5
6
确认人（工作负责人）：6、施工总结（班后会）：
工作负责人：×××
工作班成员：×××
日期：
7
8。

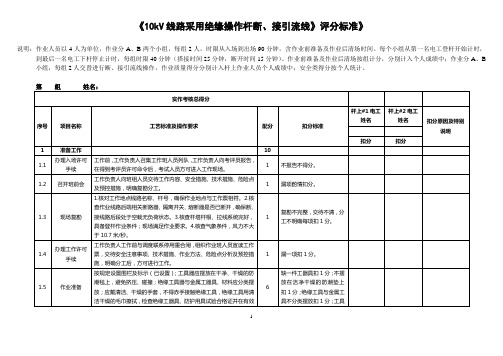

《10kV线路采用绝缘操作杆断、接引流线》评分标准》
说明：作业人员以4人为单位，作业分A、B两个小组，每组2人，时限从入场到出场90分钟，含作业前准备及作业后清场时间。

每个小组从第一名电工登杆开始计时，到最后一名电工下杆停止计时，每组时限40分钟（搭接时间25分钟，断开时间15分钟）。

作业前准备及作业后清场按组计分，分别计入个人成绩中；作业分A、B 小组，每组2人交替进行断、接引流线操作，作业质量得分分别计入杆上作业人员个人成绩中；安全类得分按个人统计。

1
2
3
考核开始时间：考核结束时间：考核用时：考评员签名：
4。

标准化作业指导（书）卡
一、现场勘查
编号：
二、作业前的准备：
（一）必备条件
1、工作班成员必须穿戴工作服、绝缘鞋、戴安全帽。

2、分别检查接地引下线有无断股、损伤现象、接头解除是否良好。

3、出发前认真检查车辆安全，注意行车安全。

4、工作班成员精神及身体状况应符合工作条件。

5、召开班前会
（二）工器具及材料准备
1、工器具：安全带：付；低压接地线：组；验电笔：支；脚扣付。

2、所需材料：
（三）危险点分析及安全措施
1、防止误登电杆触电。

2、防止登杆前倒杆伤人。

3、防止高空坠落。

4、防止高空落物伤人。

5、防止验电、装设接地线时人体触电。

6、装设接地线：线路共装设接地线组。

分别在在杆、杆、杆。

7、所有相关人员签字：
（四）作业程序
1、作业准备
2、作业内容：
3、自验收
4、清理场地
（五）工作终结
1、工作负责人项工作班成员宣布工作结束，并告知攻错班成员不准再次登杆作业。

2、拆除接地线：分别拆除杆、杆。

接地线共组。

3、由工作负责人确认接地线已拆除组。

4、召开班后会。

5、工作负责人确认工作全部终结后签字：。

400V低压线路架设标准化作业指导卡编号：K作业范围：工作票号：日期：年月日一、安装准备阶段序号准备工作内容√1 作业内容收集收集施工和设计方案、图纸等相关资料，明确工作内容和要求。

★2 现场勘查，现场交底填写现场勘察记录，明确工作内容和要求，确定现场工作人员。

填写现场安全技术交底记录。

3 工器具、材料配置合格安全用具、施工工器具、所需材料等，并与设计作业要求相符。

必要时配备相应的防护工具和用品。

二、危险点分析、预控序号内容注意事项√1 防人身触电1）核对现场作业地点、范围、设备双重名称和杆号。

2）正确佩戴个人防护用具，正确使用合格的安全工器具。

3）作业人员人体与带电设备（设施）应保持足够的安全距离。

2 倒杆伤人1）撤、立杆工作应设专人统一指挥，开工前讲明施工方法及信号。

工作人员明确分工，密切配合，服从指挥，在居民区和交通道路附近进行施工应设有专人看守。

2）杆高1.2倍范围内不得有人逗留。

3）吊车吊臂下方严禁有人逗留，立杆过程中坑内严禁有人。

4）电杆回填土夯实后才能攀登。

5）安全情况不明时严禁冒险蛮干。

3 防高处坠落1) 上、下杆时，必须全过程系好安全带。

在冰雪、霜冻、雨雾等天气应采取防滑措施。

2）高处作业时，安全带（绳）应挂在牢固的构件上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，系安全带后检查扣环是否扣牢。

4 放线架、线盘倾倒伤人1）放线架、线盘应有专人看守。

2）支撑在坚实的地面上，松软地面应采取加固措施。

放线轴与导线伸展方向应形成垂直角度。

5 制作调整拉线时意外伤人1）制作拉线时应有专人扶助，防止钢绞线松脱弹伤。

2）拉线安装后，调整花篮螺丝（UT线夹）时，注意电杆倾斜度，杆稍倾斜度不得超过杆稍直径。

6 紧线时倒杆、跑线伤人1）紧线工作均应有专人指挥、统一信号，并做到通信畅通、加强监护。

工作前应检查紧线工具及设备是否良好。

2）紧线前，应检查导线有无障碍物挂住，紧线时如遇导线有卡、挂住现象，应松线后处理。

Q/XD 新疆电力公司企业标准
Q/XD-X-XXX-201X
绝缘杆作业法带电断支接线路引线
标准化作业指导书
201X-XX-XX发布 201X-XX-XX实施
新疆电力公司发布
1 范围
1.1本作业指导书适用于新疆电力公司所辖10kV配电线路。

1.2本作业指导书适用于操作杆作业法。

2引用文件
下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

2.1GB/T 18857－2008 配电线路带电作业技术导则
2.2Q/GDW 520－2010 国家电网公司10 kV 架空配电线路带电作业管理规范2.3国家电网生[2009]190 号《关于印发国家电网公司深入开展现场标准化作业工作指导意见的通知》
2.4国家电网公司安质[2014]265号《国家电网公司电力安全工作规程（配电部分）》
2.5国家电网公司运检三〔2016〕94号《10kV配网不停电作业规范（试行）》3准备工作安排
4 人员分工
5 人员要求
6 备品备件
7 工器具
8材料
9 风险分析及防范措施
10 开工
11．检修电源使用
12 作业内容
13 竣工
14 验收记录
15．安全措施
16．根据现场情况需补充的安全措施。

变电标准化作业指导书卡使用及填写说明变电标准化作业指导书( 卡) 使用及填写说明目录1 标准化作业的编制依据………………………………………………12页2 标准化作业的分类………………………………………………12页3 标准化作业指导书、卡的编制范围…………………………13页4 标准化作业指导书的使用说明 (13)页5 标准化作业指导卡的使用说明 (14)页6 标准化作业指导书的填写说明…………………………………15页1 标准化作业的编制依据变电标准化作业指导书( 卡) 的编制依据为辽宁省电力公司 9月版《标准化作业指导书( 卡) 编制》, 有关标准化作业具体内容执行辽宁省电力公司标准化作业内容。

2标准化作业的分类2．1辽宁省农电系统开展的现场标准化作业, 采取分类划分的原则, 所有的现场作业内容, 根据作业性质、内容、重要性等, 共分为三类。

第一类是使用标准化作业指导书( 以下简称”指导书”) 的作业, 第二类是使用标准化作业指导卡( 以下简称”指导卡”) 的作业, 第三类是不需要指导书、指导卡的作业。

标准化作业要体现”安全、质量”两个重要内容。

在任何的现场作业中, 都要严格执行”两票三制”, 这是开展标准化作业的前提与基础。

凡进网作业均应执行相应的指导书( 卡) 。

进网作业是指在运行的电力设施上及生产区域内的作业( 含新建工程的接网作业) , 设备移交生产工程的验收工作应执行相关专业标准化验收书( 卡) 。

2.2 变压器类设备: 共17项2.2.1 指导书: 共11项1) 66kV及以上变压器套管更换作业指导书2) 66kV主变压器新装作业指导书3) 66kV主变压器更换作业指导书4) 66kV主变压器大修作业指导书5) 66kV油浸互感器新装作业指导书6) 66kV油浸互感器更换作业指导书7) 66kV干式浇注互感器新装作业指导书8) 66kV干式浇注互感器更换作业指导书9) 66kV及以上电容型电压互感器新装作业指导书10) 66kV及以上电容型电压互感器更换作业指导书11) 66kV及以上电容型电压互感器大修作业指导书2.2.2 指导卡: 共6项1) 66kV变压器小修维护及绝保试验标准化作业指导卡2) 66kV所内变压器新装标准化作业指导卡3) 66kV干式浇注互感器维护及绝保试验标准化作业指导卡4) 66kV电流互感器维护及绝保试验标准化作业指导卡5) 66kV电压互感器( 电容型) 维护及绝保试验标准化作业指导卡6) 66kV消弧线圈维护及绝保试验标准化作业指导卡2.3断路器( 隔离开关) 类: 共24项2.3.1指导书: 共2项1) 66千伏SF6开关新装2) 66千伏SF6开关更换2.3.2 指导卡: 共21项1) 66千伏SF6开关( 配弹簧机构) 小修2) 66千伏SF6开关( 配弹簧机构) 机构大修3) 66千伏少油开关( 配液压机构) 大修4) 66千伏少油开关( 配液压机构) 小修5) 66千伏少油开关( 配电磁机构) 大修6) 66千伏少油开关( 配电磁机构) 小修7) 66千伏GW5-66型隔离开关更换8) 66千伏GW5-66型隔离开关大修9) 10千伏真空开关新装10) 10千伏真空开关更换11) 10千伏少油开关新装12) 10千伏少油开关更换13) 10千伏真空开关( 配弹簧机构) 大修14) 10千伏真空开关( 配弹簧机构) 小修15) 10千伏真空开关( 配永磁机构) 大修16) 10千伏真空开关( 配永磁机构) 小修17) 10千伏少油开关( 配电磁机构) 大修18) 10千伏少油开关( 配电磁机构) 小修19) 10千伏隔离开关新装20) 10千伏隔离开关更换21) 10千伏隔离开关大修2.4 其它类:2.4.1 指导书: 共3项1) 10千伏电容器组新装2) 10千伏电容器组更换3) 直流屏改造( 新装)2.4.2 指导卡: 共5项1) 避雷器新装2) 避雷器更换3) 耦合电容器更换4) 蓄电池充放电5) 蓄电池更换3标准化作业指导书、卡的编制范围3．1标准化作业指导书一份完整的”指导书”, 应针对特定的作业项目, 落实安全措施、技术措施的要求, 大型作业要有组织措施的要求, 经过过程管理, 从而实现作业安全、质量控制、落实责任、提高效率等的目标。
