万能电桥的使用

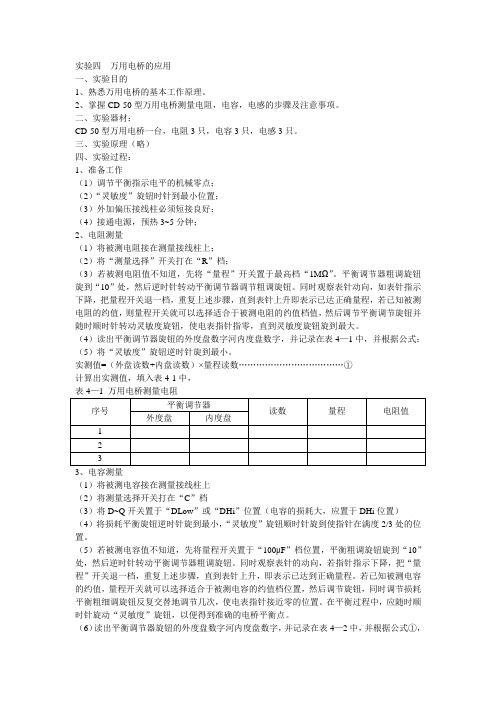

实验四万用电桥的应用一、实验目的1、熟悉万用电桥的基本工作原理。

2、掌握CD-50型万用电桥测量电阻，电容，电感的步骤及注意事项。

二、实验器材；CD-50型万用电桥一台，电阻3只，电容3只，电感3只。

三、实验原理（略）四、实验过程：1、准备工作（1）调节平衡指示电平的机械零点；（2）“灵敏度”旋钮时针到最小位置；（3）外加偏压接线柱必须短接良好；（4）接通电源，预热3~5分钟；2、电阻测量（1）将被测电阻接在测量接线柱上；（2）将“测量选择”开关打在“R”档；（3）若被测电阻值不知道，先将“量程”开关置于最高档“1MΩ”。

平衡调节器粗调旋钮旋到“10”处，然后逆时针转动平衡调节器调节粗调旋钮。

同时观察表针动向，如表针指示下降，把量程开关退一档，重复上述步骤，直到表针上升即表示已达正确量程，若已知被测电阻的约值，则量程开关就可以选择适合于被测电阻的约值档值，然后调节平衡调节旋钮并随时顺时针转动灵敏度旋钮，使电表指针指零，直到灵敏度旋钮旋到最大。

（4）读出平衡调节器旋钮的外度盘数字河内度盘数字，并记录在表4—1中，并根据公式：（5）将“灵敏度”旋钮逆时针旋到最小。

实测值=（外盘读数+内盘读数）×量程读数………………………………①计算出实测值，填入表4-1中，表4—1 万用电桥测量电阻3、电容测量（1）将被测电容接在测量接线柱上（2）将测量选择开关打在“C”档（3）将D~Q开关置于“DLow”或“DHi”位置（电容的损耗大，应置于DHi位置）（4）将损耗平衡旋钮逆时针旋到最小，“灵敏度”旋钮顺时针旋到使指针在满度2/3处的位置。

（5）若被测电容值不知道，先将量程开关置于“100μF”档位置，平衡粗调旋钮旋到“10”处，然后逆时针转动平衡调节器粗调旋钮。

同时观察表针的动向，若指针指示下降，把“量程”开关退一档，重复上述步骤，直到表针上升，即表示已达到正确量程。

若已知被测电容的约值，量程开关就可以选择适合于被测电容的约值档位置，然后调节旋钮，同时调节损耗平衡粗细调旋钮反复交替地调节几次，使电表指针接近零的位置。

"万能电桥"通常指的是电桥测量中的一种仪器，主要用于测量电阻或校准电阻值。

电桥是一种测量电阻的仪器，利用桥路平衡的原理来确定未知电阻的值。

以下是万能电桥的基本原理：
1. 基本电桥原理：电桥的基本原理是基于维也纳电桥（维尔斯通电桥）原理。

该原理认为，当电桥平衡时，桥路两侧的电势差相等，电流相等，即两侧电桥臂的电阻之积等于另外两侧电桥臂的电阻之积。

这可以用以下的方程表示：
\( R_1 \times R_4 = R_2 \times R_3 \)
其中，\( R_1 \)、\( R_2 \)、\( R_3 \) 和 \( R_4 \) 分别是电桥四个臂的电阻。

2. 万能电桥的改进：传统的电桥测量方法存在一些限制，例如对测量范围、精度等方面的限制。

为了解决这些问题，设计了一些改进型的电桥，称为万能电桥。

这些改进包括使用滑动变阻器、数字显示、自动平衡等技术，以提高测量的灵活性和准确性。

3. 应用：万能电桥广泛应用于电阻、电容、电感等元件的测量和校准工作。

通过调节电桥的各个参数，使其达到平衡状态，可以精确地测量未知元件的电阻值。

总体而言，电桥原理是基于电桥平衡条件的，通过调节电桥中的元件，使电桥平衡，从而测量未知电阻值。

改进的万能电桥在这个基础上引入了一些现代技术，使其更加灵活、精确和方便使用。

电桥原理与使用
电桥是一种常用的电学仪器，它可以用来测量电阻、电感和电容等电学元件的
参数，也可以用来检测电路中是否存在故障。

电桥原理的基础是基尔霍夫电桥定律，即在电桥平衡时，桥路两端的电势差为零。

下面我们来详细了解一下电桥的原理和使用方法。

首先，我们来介绍电桥的基本原理。

电桥由四个臂组成，其中两个臂是被测元
件构成的测量臂，另外两个臂是用来调节的平衡臂。

当电桥平衡时，测量臂和平衡臂之间的电势差为零，这时可以通过调节平衡臂上的电阻或电容来实现电桥的平衡。

根据基尔霍夫电桥定律，可以通过测量平衡臂上的电阻或电容的变化来计算被测元件的参数。

其次，我们来了解一下电桥的使用方法。

首先，我们需要连接被测元件到电桥
的测量臂上，然后通过调节平衡臂上的电阻或电容来实现电桥的平衡。

在调节的过程中，可以通过连接示波器或数字电表来实时监测电桥的平衡情况。

一旦电桥平衡，就可以通过测量平衡臂上的电阻或电容的数值来计算被测元件的参数。

除了测量元件的参数外，电桥还可以用来检测电路中的故障。

当电路中存在故
障时，电桥往往无法实现平衡，通过观察电桥的不平衡情况，可以定位电路中的故障部分，从而进行修复。

总的来说，电桥作为一种常用的电学仪器，具有广泛的应用范围。

它不仅可以
用来测量电阻、电感和电容等元件的参数，还可以用来检测电路中的故障。

掌握电桥的原理和使用方法，对于电子工程师和电子爱好者来说都是非常重要的。

希望本文对大家对电桥有更深入的了解，并能够在实际工作中熟练运用电桥进行电学测量和故障检测。

万用电桥的工作原理、计算方法和使用方法万用电桥作为电子工程师经常使用的电路设计方法，一直是小白需要重点了解学习的设计方法之一，但有很多小白不清楚万用电桥的工作原理、计算方法和使用方法，所以本文将一一回答这些问题。

万用电桥是指具备测量R、L、C功能的电桥，它的基本电路如图所示：QS18A万用电桥主要由桥体、交流电源（1KHz晶体管振荡器）和晶体管检流计（指零仪）三部分组成。

1、QS18A万用电桥的桥体电路计算方法：①Zx=（ZA/ZB）*Zc②Rx=（RB/RA）*Rc③Cx=（RB/RA）*Cs④D=tan g（损耗因数）=WRc * Cs⑤Lx=RA*RB*Cs⑥Qx=W*Rc*Cs2、万用电桥的主要技术指标①测量电容范围：1.0PF-1100uF，D值0-10，电源：1KHz音频；②测量电感范围：0.1uH-110H，Q值：0-10，电源：1KHz音频；③测量电阻范围：10mΩ-11MΩ，电源：10mΩ-10Ω为1KHz音频，大于10Ω为9V直流电源。

3、QS18A型万用电桥面板图4、万用电桥的使用方法①电容测量适当选择合适的量程调节微调灵敏度旋钮被测量CX=量程开关指示器*（电桥的读书开关指示值+读数度盘的示值）被测量DX=损耗倍率开关指示值*损耗平衡旋钮的示值②电感测量将测量选择开关置于“L”位置根据被测电感的大约数值，适当选择量程。

测量被测量LX=量程开关指示值*（电桥的读数开关指示值+读数度盘的示值）=100mH*（.9+0.098）=99.8mH若损耗倍率开关放在“Q*1”位置，损耗平衡旋钮置于2.5处，则被测电感的Q值为被测量QX=损耗倍率指示*损耗平衡度盘的示值=1*2.5=2.5如果损耗倍率开关指在“D”位置时，电桥平衡后则按Q=I/D计算。

③电阻的测量选择量程调节平衡被测量RX=量程选择开关指示值*（电桥读数开关指示值+读数盘示值）。

电桥原理与使用电桥是一种用来测量电阻、电感和电容的仪器，它利用电流平衡原理来确定未知电阻值。

电桥广泛应用于科研实验室、工程技术领域以及教学实验中。

本文将介绍电桥的原理和使用方法，帮助读者更好地理解和掌握电桥的知识。

电桥原理。

电桥的基本原理是利用电流平衡条件，即在电桥平衡时，电桥两侧的电势差为零。

当电桥平衡时，可以根据电桥电路中各分支电阻的比例关系来计算未知电阻的数值。

电桥的平衡条件可以用下面的公式表示：R1/R2 = R3/R4。

其中，R1和R2是已知电阻，R3是未知电阻，R4是可变电阻。

通过调节可变电阻R4的阻值，使得电桥平衡，然后根据R1、R2和R4的数值，可以计算出未知电阻R3的数值。

电桥的使用。

电桥主要用于测量电阻、电感和电容。

在实际使用中，我们首先需要连接电桥电路，然后通过调节可变电阻R4，使得电桥平衡。

在调节过程中，可以通过连接示数仪或者示波器来监测电桥两侧的电势差，当电势差为零时，即可认为电桥平衡。

此时，我们可以根据已知电阻R1、R2和可变电阻R4的数值来计算未知电阻R3的数值。

除了测量电阻外，电桥还可以用于测量电感和电容。

在测量电感时，我们可以将未知电感与已知电感构成电桥电路，通过调节可变电阻R4来实现电桥平衡，然后根据已知电感和可变电阻的数值来计算未知电感的数值。

在测量电容时，同样可以利用电桥的平衡条件来测量未知电容的数值。

总结。

电桥作为一种重要的电工仪器，在科研实验和工程技术中有着广泛的应用。

通过本文的介绍，相信读者对电桥的原理和使用方法有了更清晰的认识。

掌握电桥的原理和使用方法，可以帮助我们更好地进行电阻、电感和电容的测量，为科研和工程实践提供有力的支持。

希望本文能够对读者有所帮助，谢谢阅读！。

QS18A型万能交流电桥使用实验目的1.了解交流电桥的基本原理和特点;2.掌握交流电桥调节平衡的方法;3.测量电容,电感及其损耗.实验器材1.万能电桥(QS18A型),2.待测电容,电感实验内容用QS18A箱式万能电桥或数字电桥,测量上述电容和电感及各参数,比较测量结果与标称值间的百分误差.1.测量待测电容器的电容量及其损耗因数(1)将待测电容接在被测端钮上,(高电位接1,低电位接2).估计被测电容的大小,将"量程开关"旋转到合适的的量程上,"测量选择开关"放在"C"上,"损耗倍率开关"放在"D×0. 01"上,"损耗平衡盘"放在"1"左右,"损耗微调"逆时针旋到底.将"灵敏度调节"逆时针旋到底."拨动开关"置"内",则使用内部供给的1000Hz交流信号.(2)将灵敏度调节逐步增大,使电表指针偏转略小于满刻度.(3)首先调节电桥的读数盘,然后调节"损耗平衡盘",并观察电表的动向,使电表指0.再将灵敏度增大到指针小与满度,反复调节电桥读数盘和损耗平衡盘,直到灵敏度开到足够满足分辨出测量精度的要求,电表仍指0或接近于0,此时电桥达到最后平衡.则被测电容值=量程开关示值×电桥读数值(=读数+刻度盘值).损耗因数(D)=损耗倍率×损耗平衡值(4)重复上述步骤(3)5次,将测量结果填入表格1中.被测量次数12345平均值C1量程开关电桥读数损耗倍率损耗平衡C2量程开关电桥读数损耗倍率损耗平衡C2量程开关电桥读数损耗倍率损耗平衡2.测量待测电感的电感量及其损耗电阻,并计算其品质因数(1)将待测电感接在被测端钮上.估计被测电感的大小,将"量程开关"旋转到合适的的量程上,"测量选择开关"放在"L"上,"损耗倍率开关"放在"Q×1"上,"损耗平衡盘"放在"1"左右,"损耗微调"逆时针旋到底.将"灵敏度调节"逆时针旋到底."拨动开关"置"内".(2)将灵敏度调节逐步增大,使电表指针偏转略小于满刻度.(3)首先调节电桥的读数盘,然后调节"损耗平衡盘",并观察电表的动向,使电表指0.再将灵敏度增大到指针小与满度,反复调节电桥读数盘和损耗平衡盘,直到灵敏度开到足够满足分辨出测量精度的要求,电表仍指0或接近于0,此时电桥达到最后平衡.则被测电感值=量程开关示值×电桥读数值(=读数+刻度盘值).品质因数(Q)=损耗倍率×损耗平衡值.(4)重复上述步骤(3)5次,将测量结果填入自行设计的表格2中.注意事项(1)交流电桥测量时与电源的频率无关,但实践证明,电桥工作在1000Hz的频率下时,灵敏度最高,产生的测量误差也最小,因此,一般的交流电桥电源选取1000Hz的正弦交流电.(2)由于交流电桥的平衡需要同时满足两个条件,因此各臂的参量中至少要有两个是可以调节的,只有这两个被调节的参量,达到平衡时的数值,示零仪才指零.然而实际调节时总是先固定一个参量,使示零仪中的电流达到最小,然后,固定刚才调节的这个参量的数值,调节另一个,使示零仪中的电流达到最小值.为了将电桥调的完全平衡,必须反复调节这两个参量逐次逼近平衡.(3)空间杂散信号对示零仪的干扰:在交流电桥的调节中,很难出现示零仪确实指零的情况,即使电桥确已达到平衡,示零仪仍不指零,这说明仍有微小电流流过它,这是由于空间中存在的杂散交流信号进入了示零仪而造成的,如无线电信号,电机干扰,人体上带的交流信号,特别是市电50Hz的交流电更是显著.所以在交流电桥的调节中只能要求调节指零仪示数到不能再小的程度就认为电桥平衡了.这显然使电桥的不平衡和外界对示零仪的干扰混淆不清,实验操作过程中应设法消除或消弱外界的干扰.。

电桥使用及注意事项电桥是比较精密的测量仪器,如果使用不当,不但不会得到准确的测量结果,而且还很容易损坏仪器。

单臂电桥的测量范围为中值电阻（1欧—0.1兆欧），双臂电桥的测量范围为小电阻（1欧—10—5欧）。

因此,在使用前,熟悉一下电桥的结构,各端钮和开关的功能,根据被测电阻R X的大致范围和精确度的要求,选用的电桥的量程应大于被测电阻R X,所选用的电桥的误差略小于被测电阻R X所允许的误差数值,然后才能测量。

(1)直流电桥的使用方法。

1.使用前,应首先将仪器置于水平位置,把检流计锁扣打开,观察指针是否准确地指在零刻度上,如有偏差,应用零位调节器把指针调至0位。

2.用较粗较短的连接导线,将被测电阻R X接入,并将接头拧紧。

接头接触不良时,将使电桥难以平衡,甚至可能损坏检流计。

3.估计被测电阻R X大致的数值,以便选择合适的倍率,此时应充分利用各旋钮使每只旋钮都有数可读(单臂电桥),使电桥易于平衡保证被测电阻R X 的准确度。

4. 进行测量时，应先按下电源按扭并锁住，经过一定时间充电后再按下检流计G按钮,此时,检流计开始向“+"或“—”方向偏转，如果向“+"的方向偏转,表示要增加比较臂电阻(先调大阻值,后调小阻值),反之,如果指针向“—”方向偏转,则应减小比较臂电阻。

反复调节,使指针平稳准确地指在0位上,便可读取被测电阻数值,被测电阻数值为倍率数乘以测量臂电阻数。

5.测量完毕后,应断开检流计G按钮,再断开电源按钮,并将检流计锁扣锁上。

有的检流计不装锁扣,在按钮断开后,自动将检流计短路,使可动部分在摆动时受到强烈的阻尼作用而得到保护。

(2) 操作过程中注意事项1.用电桥测量电阻时,均不许带电测试,测量时必须将被测电阻与其他所有接线断开,单独测量。

2.在进行测量时,应先接通电源按钮,然后接通检流计按钮。

测量结束后,应先断开检流计按钮,再断开电源按钮。

这是为了防止被测元件具有电感时,由于电路的通断产生很大的自感电势而给检流计造成损坏。

电桥的使用方法
电桥是一种测量电阻的仪器，它通过比较未知电阻与已知电阻之间的差异来确定未知电阻的值。

电桥通常由四个电阻组成，其中两个为已知值，另外两个为未知值。

使用电桥需要以下步骤：
1. 将待测电阻与标准电阻连接在同一支路上，组成一个平衡电桥。

2. 调节平衡点，使得检流计中的指针不偏移。

3. 读取标准电阻表上对应的数值，并记录下来。

4. 断开标准电阻并连接待测电阻，在同样的条件下进行测量。

5. 读取检流计中的指针偏移量，并根据标准电阻表上对应的数值计算出待测电阻的数值。

需要注意以下几点：
1. 在连接线路时要保证接触良好，以免影响测量结果。

同时还要避免
在高温、高压等特殊环境下进行测量，以免损坏仪器或者造成人身伤害。

2. 在调节平衡点时要慢慢调整，以免超过平衡点而导致误差增大。

同时还要注意检流计的灵敏度，以便正确读取偏移量。

3. 在进行测量时，应该保证电源稳定，并且避免与其他电器设备同时使用，以免干扰测量结果。

总之，电桥是一种非常实用的测量电阻的仪器，在科学研究和工业生产中都有广泛的应用。

使用电桥需要谨慎操作，并且保证仪器的质量和精度，才能得到准确可靠的测量结果。
