轻型橡套软电缆、产品描述

YC橡套电缆技术参数1. 引言YC橡套电缆是一种常用于工业和建筑领域的电力传输线路，具有良好的耐磨、耐油和耐候性能，适用于户外和室内环境。

本文将详细介绍YC橡套电缆的技术参数，包括额定电压、导体材料、绝缘材料、外护套材料等。

2. 技术参数2.1 额定电压YC橡套电缆的额定电压通常为450/750V。

这意味着该电缆可以在450V或750V的工作条件下正常运行。

2.2 导体材料YC橡套电缆的导体采用多股绞合裸铜线或镀锡铜线。

裸铜线具有良好的导电性能和机械强度，而镀锡铜线则具有更好的抗氧化性能。

2.3 绝缘材料YC橡套电缆的绝缘材料采用聚氯乙烯（PVC）。

PVC是一种常见的绝缘材料，具有良好的电绝缘性能和耐化学腐蚀性能，适用于各种工业环境。

2.4 外护套材料YC橡套电缆的外护套材料也采用聚氯乙烯（PVC）。

PVC外护套具有良好的机械强度和耐磨性能，可以保护电缆免受外部环境的损害。

2.5 阻燃性能YC橡套电缆具有良好的阻燃性能，符合国家标准GB/T 18380.3-2001中的阻燃等级。

2.6 工作温度YC橡套电缆的工作温度范围通常为-15℃至+70℃。

在这个温度范围内，该电缆可以正常运行而不受影响。

2.7 敷设条件YC橡套电缆适用于室内和室外敷设。

在室内敷设时，应保持通风良好，并避免与酸、碱等腐蚀物接触。

在室外敷设时，应采取适当的防水措施，并保护电缆免受机械损伤。

2.8 标准YC橡套电缆符合国家标准GB/T 5013.4-2008和GB/T 5023.4-2008的要求，同时也符合国际电工委员会（IEC）标准。

3. 应用领域YC橡套电缆广泛应用于各个领域，包括建筑、机械制造、石油化工、煤矿等。

它可用于供电、照明、控制和信号传输等方面，适用于不同的工作环境和场合。

4. 总结本文介绍了YC橡套电缆的技术参数，包括额定电压、导体材料、绝缘材料、外护套材料等。

该电缆具有良好的耐磨、耐油和耐候性能，适用于户外和室内环境。

电力电缆113煤矿用阻燃橡套电缆工作条件1、额定电压Uo/U 分别为0.38/0.66kV 、0.66/1.14kV 和1.9/3.3kV 。

2、额定电压0.66/1.14及以下电缆导体的长期允许工作温度为65℃；额定电压1.9/3.3kV电缆导体的长期允许工作温度为90℃。

3、电缆的最小弯曲半径为电缆直径的6倍。

额定电压1.9/3.3kV 及以下采煤机软电缆电缆型号、名称、用途 型 号 名 称 用 途 MC -0.38/0.66MCP -0.38/0.66MCP -0.66/1.14MCP -1.9/3.3采煤机橡套软电缆采煤机屏蔽橡套软电缆采煤机屏蔽橡套软电缆采煤机屏蔽橡套软电缆额定电压为0.38/0.66kV 采煤机及类似设备的电源连接额定电压为0.38/0.66kV 采煤机及类似设备的电源连接额定电压为0.66/1.14kV 采煤机及类似设备的电源连接额定电压为1.39/3.3kV 采煤机及类似设备的电源连接MC -0.38/0.66 2芯数×导体标称截面 mm 标称厚度mm 电缆外径mm 地线芯动力线芯绝缘护套MC -0.66/1.14MCP -0.66/1.14动力线芯3×163×253×353×501×41×61×61×101.61.81.82.04.55.55.55.531.3-34.438.4-41.043.9-48.347.8-51.033.2-36.540.3-44.345.8-50.451.5-55.0MCP-0.66/1.142芯数×导体标称截面 mm 电缆外径mm 标称厚度mm 动力线芯地线芯(A )动力线芯绝缘3×353×503×703×952.02.22.22.46.07.07.07.053.2-58.759.0-63.063.8-70.268.7-75.63×16/33×25/33×25/37.07.57.57.5地线芯(B )护套(A 型)护套(B 型)A 型B 型47.8-51.053.5-58.958.9-63.064.9-71.41×61×101×161×25114煤矿用阻燃橡套电缆MCP-1.9/3.32芯数×导体标称截面 mm 电缆外径mm 标称厚度mm 动力线芯地线芯(A )动力线芯绝缘地线芯(B )护套(A 型)护套(B 型)A 型B 型3×353×503×703×956.07.07.07.03×16/33×25/33×25/37.07.57.57.53×16/31×161×251×351×502.82.83.03.052.1-56.856.4-62.062.7-69.067.8-74.660.0-63.063.8-70.269.0-75.973.1-78.0工作条件1、额定电压Uo/U 分别为0.66/1.14kV 。

煤矿用移动轻型橡套软电缆
技术要求
一、物资名称及规格型号
二、使用范围及环境
1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。

三、主要技术参数及要求
1.MYQ-0.3/0.5KV 4×1.5型煤矿用移动轻型橡套软电缆，导线截面为4×1.5mm²。

2.电缆具有阻燃性。

3.主线表皮为黑，线芯识别：采用绝缘分色识别，主线芯红、绿、白，地线芯线黑色。

4.电缆外部印有MA 编号、长度、生产厂家及执行标准,
5.电缆包裹采用优质熟胶制造，外套具备一定的耐磨性。

6.供货时外观完好，无扭曲变形，两端封闭严实。

四、证件及标识要求
1.技术资料：（1）有煤安证；（2）产品合格证；（3）出厂试
验报告；（4）第三方检测报告。

五、包装及运输要求
1.包装要求：符合国家包装标准或行业标准包装，有利于保护产品，并满足绿色环保要求。

2.运输方式：汽运到货，供应商应承担运输过程中造成的人员伤害及货物安全风险责任，保证产品在运输过程中及产品质量本身不会对环境造成污染。

六、供货及售后服务要求
质保期为12个月，在质保期内，因乙方产品质量问题造成的损坏由乙方无偿负责维修或更换；因甲方使用等原因造成的设备损坏，由甲方通知乙方派人处理，甲方承担费用。

交货日期及地点：签订合同后30日内完成设备制作交货。

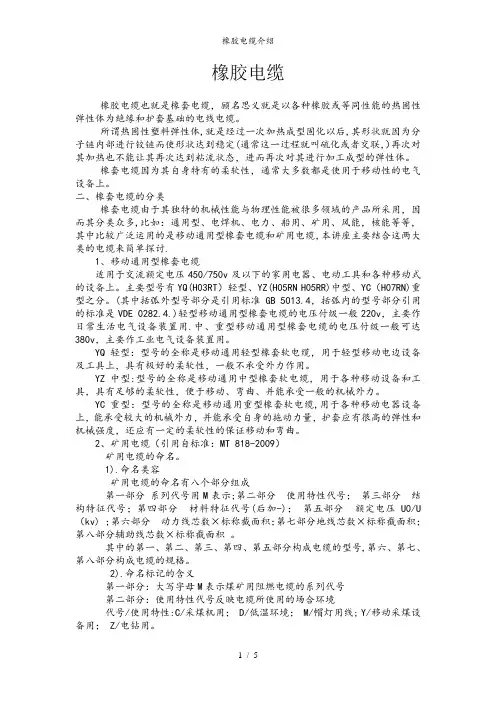

橡胶电缆橡胶电缆也就是橡套电缆，顾名思义就是以各种橡胶或等同性能的热固性弹性体为绝缘和护套基础的电线电缆。

所谓热固性塑料弹性体,就是经过一次加热成型固化以后,其形状就因为分子链内部进行铰链而使形状达到稳定(通常这一过程就叫硫化或者交联，）再次对其加热也不能让其再次达到粘流状态，进而再次对其进行加工成型的弹性体。

橡套电缆因为其自身特有的柔软性，通常大多数都是使用于移动性的电气设备上。

二、橡套电缆的分类橡套电缆由于其独特的机械性能与物理性能被很多领域的产品所采用，因而其分类众多,比如：通用型、电焊机、电力、船用、矿用、风能，核能等等，其中比较广泛运用的是移动通用型橡套电缆和矿用电缆，本讲座主要结合这两大类的电缆来简单探讨.1、移动通用型橡套电缆适用于交流额定电压450/750v及以下的家用电器、电动工具和各种移动式的设备上。

主要型号有YQ(H03RT）轻型、YZ(H05RN H05RR)中型、YC（H07RN)重型之分。

(其中括弧外型号部分是引用标准GB 5013.4，括弧内的型号部分引用的标准是VDE 0282.4.)轻型移动通用型橡套电缆的电压付级一般220v，主要作日常生活电气设备装置用.中、重型移动通用型橡套电缆的电压付级一般可达380v，主要作工业电气设备装置用。

YQ轻型：型号的全称是移动通用轻型橡套软电缆，用于轻型移动电边设备及工具上，具有极好的柔软性，一般不承受外力作用。

YZ中型:型号的全称是移动通用中型橡套软电缆，用于各种移动设备和工具，具有足够的柔软性，便于移动、弯曲、并能承受一般的机械外力。

YC重型：型号的全称是移动通用重型橡套软电缆,用于各种移动电器设备上，能承受较大的机械外力，并能承受自身的拖动力量，护套应有很高的弹性和机械强度，还应有一定的柔软性的保证移动和弯曲。

2、矿用电缆（引用自标准：MT 818-2009）矿用电缆的命名。

1).命名类容矿用电缆的命名有八个部分组成第一部分系列代号用M表示;第二部分使用特性代号；第三部分结构特征代号；第四部分材料特征代号(后加-)；第五部分额定电压U0/U （kv) ；第六部分动力线芯数×标称截面积；第七部分地线芯数×标称截面积；第八部分辅助线芯数×标称截面积。
