烟囱电动提升系统拆除方案封面

本工程为拆除某工厂80米高烟囱，该烟囱结构为钢筋混凝土结构，拆除工程量较大，施工难度较高。

为确保拆除工程安全、顺利进行，特制定本专项方案。

二、施工组织1. 施工单位：XX拆除工程有限公司2. 施工班组：拆除施工班组3. 施工负责人：XXX三、施工工艺1. 拆除顺序：从烟囱顶部向下拆除，先拆除顶部结构，再拆除筒身，最后拆除基础。

2. 拆除方法：（1）顶部结构拆除：在烟囱顶部开一个U型槽，切断内部环向钢筋，用铁锤将U 型槽内烟囱壁逐渐破坏成小块，坠入地上。

（2）筒身拆除：在筒身沿开槽方向逐渐向两侧拓展，用钢钎、撬杆、铁锤将其拆除破坏。

（3）基础拆除：在基础部分，用空压机将烟囱打成小块，并用氧气切割机割掉烟囱内部的钢筋，使砖烟囱的基础逐步瓦解。

3. 拆除过程中注意事项：（1）拆除时，应设置安全网和防护栏等安全设施，以避免拆除物掉落伤人和施工人员坠落。

（2）拆除过程中，应严格控制砖块大小，确保在烟囱周围无管道、机械、设备等设备的情况下，可直接将砖块扔下。

（3）拆除过程中，应时刻注意施工人员的安全，确保施工人员正确佩戴安全帽、安全带等防护用品。

（4）拆除过程中，地面看护人员不得离开现场，确保拆除下来的砖块安全落地。

四、安全措施1. 施工人员安全：（1）施工人员必须经过专业培训，取得相应资质证书。

（2）施工人员必须正确佩戴安全帽、安全带等防护用品。

（3）施工人员应熟悉拆除工艺和安全操作规程。

2. 现场安全：（1）在烟囱周边全部搭设安全网，拆下的小块不得超过25cm×25cm左右。

（2）烟囱上部倒锥拆除时，用空压机打成小块，在用氧气切割机割掉钢筋。

（3）烟囱筒壁拆除时，在筒身内部下料，清理好砖烟囱剩下的主体部分。

（4）拆除脚手架，并将施工现场清理干净。

（5）施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。

3. 环境保护：（1）拆除过程中，产生的废渣应及时清理，避免对环境造成污染。

（2）拆除过程中，产生的噪音和粉尘应控制在国家规定范围内。

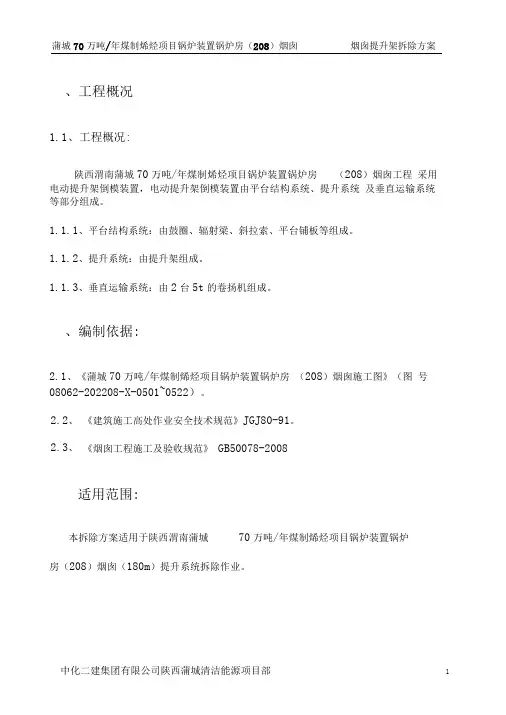

、工程概况1.1、工程概况:陕西渭南蒲城70万吨/年煤制烯烃项目锅炉装置锅炉房 （208）烟囱工程 采用电动提升架倒模装置，电动提升架倒模装置由平台结构系统、提升系统 及垂直运输系统等部分组成。

1.1.1、平台结构系统：由鼓圈、辐射梁、斜拉索、平台铺板等组成。

1.1.2、提升系统：由提升架组成。

1.1.3、垂直运输系统：由2台5t 的卷扬机组成。

、编制依据:2.1、《蒲城70万吨/年煤制烯烃项目锅炉装置锅炉房 （208）烟囱施工图》（图 号 08062-202208-X-0501~0522）。

《建筑施工高处作业安全技术规范》JGJ80-91。

《烟囱工程施工及验收规范》 GB50078-2008适用范围:本拆除方案适用于陕西渭南蒲城70万吨/年煤制烯烃项目锅炉装置锅炉房（208）烟囱（180m ）提升系统拆除作业。

2.2、 2.3、四、拆除工程量:五、作业必备条件:5.1、劳动力配备（操作人员）施工总负责人：孙国民现场负责人：宋秀宾上部施工人员：5人F部施工人员：3人（包括1名卷扬机操作工）上部人员协调和技术负责人: 张锦国下部人员协调和技术负责人: 宋秀宾上部安全监护负责人：朱建忠下部安全监护责任人：张亮5.1.1、操作人员8人，开工前需经培训、三级安全教育并进行体检，适于烟囱高空作业，作业前施工人员必须认真接受安全、技术交底，严格按交底进行，遵守操作规程，并服从统一的指挥。

5.1.2、技术员：1人，编制作业指导书，对所有参加参加作业人员进行安全、技术交底，并进行施工全过程管理。

5.1.3、安全员：2人，持证上岗，参加安全技术交底，监督安全技术措施落实，施工过程中进行安全旁站监督，对于违章指挥、违章作业、违反劳动纪律的行为，应及时的制止。

5.1.4、施工员：1人，按照施工方案、作业指导书要求组织施工，负责落实安全、技术措施。

5.1.5、材料员：2人，按照材料计划，组织施工料具进场。

5.2、机械、工器具及材料计划:521、机械、工器具522、材料计划:5.3、施工场地、道路要求:施工场地道路畅通，具备布置提升系统拆除后临时堆放需求及维修保养条件。

简介XDS-III(A)烟囱电动提模装置由轨道.补偿模板部分;提升架,操作架部分;中心鼓圈、辐射梁部分；井斜撑部分；提升系统；电梯系统；电气控制部分共计6大部分组成。

组装标高在烟道口上方，安装2*1.5m2节轨道模板后组装平台系统。

此系统的安装使用过程属于高空作业,教育职工树立安全意识,参加组装人员必须由技术人员进行交底并明确自已所承担的工作及工作质量目标。

第一部分安全规程一、一般规定1．1参加施工人员应年满十八周岁，身体健康，初视力在1.0以上，无色盲，听力应满足具体工作条件的要求。

1．2机械操作人员应经专业技术培训，并经安全规程及安全操作考试合格，取得劳动局的操作证后方可进行操作。

1．3卷扬机的操作人员应熟悉下述规程和有关知识。

1．3．1对卷扬机各部分，机构的构造及技术性能。

1．3．2熟悉卷扬机的操作规程；安全运行、防护装置的性能。

1．3．3电气方面的基本知识；指挥信号应明确、可靠、统一。

1．3．4保养和维护的基本知识。

1．4吊笼使用应遵守下列规定：1．4．1上下信号必须一致，除音响信号外应设灯光信号。

1．4．2吊笼上下严禁人货混装；乘载人数最多6人。

严禁超载。

上下时人体及物件不得伸出笼外。

1．4．3吊笼的钢丝绳的安全系不得小于14倍。

1．4．4井架上部必须装设两道限位开关，吊笼底部应装设缓冲装置和自动停止装置。

1．4．5吊笼应采用双筒卷扬机。

制动时必须可靠。

1．4．6吊笼应由专人操作，操作时必须集中精力，严禁无关人员靠近操作台。

1．4．7吊笼设置自动抱刹时，使用必须进行超负荷断绳试验。

1．4．8钢丝绳、导轮、滑轮、卡子及地锚等均应符合有关规定，并由专人负债经常性检查、维护。

卷扬机留在滚筒上的钢丝绳子不得少于5圈。

二、提升前的检查与准备2．1提升前应检查内外施工平台不得有与筒身相碰撞的物品。

2．2检查最末一节砼是否已达到规定要求。

2．3检查提升丝杠、螺母、摆针式减速机、提升架滚轮、道轨是否在正确位置和正常状态。

烟囱平台系统拆除⽅案SEJ/SSFYT01-006-2009受控状态：分发号：江西贵溪电⼚“上⼤压⼩”⼯程240⽶烟囱平台平台拆除施⼯⽅案审批：职务：项⽬经理审核：职务：项⽬总⼯编制：职务：技术员编制⽇期： 2010年3⽉16⽇江西省第⼆建筑⼯程公司编写内容⼀、⼯程概况 (2)⼆、编制依据 (2)三、作业条件 (2)四、机械设备及⼯具 (3)五、劳动⼒配置表 (3)六、拆除施⼯⽅案 (3)七、施⼯技术措施及要求 (4)⼋、拆除⼯期，每天的⼯作时间、内容及岗位安排： (6)九、拆除⼯作的危险点及容易产⽣伤亡事故的预防措施： (6)⼗、安全技术措施 (7)⼗⼀、危险源、环境因素辨识及防范措施、⽂明施⼯标准 0⼗⼆、验算书 (6)⼀、⼯程概况1、江西贵溪电⼚“上⼤压⼩”⼯程。

2、烟囱外筒⾝⾼233m，±0.000m外直径24m，233m外直径12.8m。

3、烟囱混凝⼟的施⼯平台从6m起随筒壁⼀起提升⾄233.5⽶。

4、烟囱提升平台拆除标⾼为233.5m，拆除⾯积约330㎡，包括内外⼆层吊架、油压设备及其管路、环梁、吊笼、辐射梁、悬索拉杆、扒杆、井架、⿎筒等。

5、拆除总重量约为56.8吨。

⼆、编制依据1、施⼯规范标准、规程a.《电⼒建设施⼯验收技术规范》（建筑⼯程篇） SDJ69-87b. 《电⼒施⼯质量检验及评定规范》⼟建部分⼯程DL/T5210.1-2005c.1995－11－06《电⼒建设安全施⼯管理规定》d.《现⾏建筑施⼯规范⼤全》（修订缩印本）e. 《烟囱⼯程施⼯及验收规范》 GB50078-2008f.《建筑施⼯⾼处作业安全技术规范》 JGJ80—91三、作业条件1、采⽤分散拆除的⽅式，拆除分为两个阶段。

第⼀阶段：拆除平台上所有不⽤的物件、设备、机械及内外吊架；第⼆个阶段：拆除环梁、吊笼、辐射梁、悬索拉杆、扒杆、井架、⿎筒等。

（231m标⾼位置千⽄顶按装完及垂直运输系统安装调试合格后，⽅可拆除烟囱外筒平台及垂直运输系统。
