ADAMS中利用从动件运动规律进行建模

  • 格式：doc
  • 大小：555.50 KB
  • 文档页数：8

2.5.1等速运动
等速运动：从动件推程作等速运动时，其位移线图为一斜直线，速度线图为一水平直线。

运动开始时，从动件速度由零突变为υ,理论上该处加速度а趋近于正无穷大；同理运动终止时速度由ν突变为零, а趋近于负无穷大（材料有弹性变形，实际上不可能达到无穷大）。

由此产生的巨大惯性力导致强烈冲击。

这种强烈冲击称为刚性冲击，会造成严重危害。

因此，等速运动规律不宜单独使用，运动开始和终止段必须加以修正。

已知一尖端偏置移动从动件盘形凸轮机构。

已知凸轮的基圆半径等于100mm ，偏距 =20mm ，凸轮沿逆时针方向以匀角速度ω=30d/s 转动，从动件的位移运动规律方程如下：
按等速规律运动的推程为：
ϕ⨯÷=180h s ()︒≤≤︒1800ϕ （1）
按等速规律运动的回程为：
)180(180-⨯÷-=ϕh h s ()︒≤≤︒360180ϕ （2）
对上述实例用ADAMS/View 模块进行虚拟样机的建模，建模过程如下：
1. 启动ADAMS/View 。

2. 创建凸轮机构模型名称：dengsuyundong 。

3. 设置工作环境：保持系统默认单位值，设置工作网格，将size 的x 值设置为400，y 值设置为400，将Spacing 中的x 、y 值均设置为10。

设置工作图标，将New Size 设置为20。

然后按F4，打开光标位置显示。

4.创建尖顶从动件：
（1）单击
，设置参数如图2-75所示，点击（0，0，0）和（0，20，0）两点。

将所创建的圆锥体重命名为follower 。

（2）单击
，设置参数如图2-76所示，点击follower,再点击（0，20，0），然后向上拖动光标，然后点击工作区域。

（3）单击，在follower 的尖端处创建一个add to part 的标记点MARKER 。

（4）选中follower,单击
，将follower 的尖端移动到（20，98，0）处。

至此尖顶从动件follower 创建完毕。

图2-75 圆锥设置图2-76 圆柱设置
4.创建凸轮板：
单击，创建一个长400mm，宽400mm,厚10mm的长方体，作为在其上生成凸轮轮廓曲线的凸轮板。

将其重命名为cam。

5.创建运动副：点击，在（0，0，0）创建一个凸轮板cam与ground的转动副JOINT_R,点击，创建一个follower与ground的移动副JOINT_T。

6.施加运动：单击，将speed设为30d,然后选择JOINT_R运动副，这样就给凸轮施加了一个速度为30d/s的绕转动副JOINT_R的匀速转动。

单击，然后选择JOINT_T，则给尖顶从动件施加了一个移动驱动，将这个移动驱动重命名为MOTION_T。

然后按如图2-77所示进行操作。

图2-77
打开如图2-78所示对话框，然后单击，打开如图2-79所示对话框。

然后在如图2-80所示的对话框中输入下列函数：
IF(time-6:50/3,50/3,-50/3)
然后点击，检查所输入函数是否正确。

等出现如图2-81所示时，单击，然后在中，选择Velocity。

至此给MOTION_T定义一个新的速度完成。

模型如图2-82所示。

图2-78
图2-79
图2-80
图2-81
图2-82
7. 仿真模型：单击，设置End Time为12，Steps为500。

然后点击
开始仿真。

8.获取凸轮轮廓曲线：按如图2-83进行操作，然后选择从动件尖端的标记点MARKER，再单击凸轮板cam，便的到凸轮的轮廓曲线GCURVE_E。

如图2-84所示。

图2-83
图2-84 等速运动凸轮机构运动轨迹
9.创建凸轮几何体及创建凸轮副：
（1）单击，如图2-85进行设置。

单击cam,再单击等速运动凸轮机构的运动轨迹。

（2）如图2-86所示，删除凸轮板。

（3）如图2-87所示，删除移动驱动MOTION_T。

（4）创建凸轮副：单击，然后选择尖顶从动件尖端处的标记点MARKER，再单击凸轮cam，则凸轮副创建成功。

将凸轮副重命名为PTCV_C。

所建模型如
图2-88所示。

图2-85 拉伸设置
图2-86 删除凸轮板
图2-87 删除移动驱动
图2-88 等速运动凸轮机构模型
10.仿真模型：单击，设置End Time为12，Steps为500。

然后点击
开始仿真。

11.测量模型：
(1)凸轮转角的测量：单击，选择add to part。

单击凸轮cam，在（100，0，
0）处单击，创建一个隶属于凸轮板的标记点marker_15。

单击，选择add to ground，在（180，0，0）处单击，创建一个隶属于ground的标记点marker_16。

然后按如图2-89所示进行设置测量。

凸轮的测量结果如图2-90所示。

图2-89 凸轮角度设置
（2）如图2-91所示进行操作，分别测得从动件的位移、速度和加速度曲线。

如图2-92，2-93，2-94所示。

图2-90 凸轮转角测量结果
图2-91
图2-92 从动件位移测量结果
图2-93 从动件速度测量结果
图2-94 从动件加速度测量结果
由图2-94可看出，从动件的加速度在开始、中点、结束时，加速度趋近于无穷大，这样会产生巨大惯性力，以致产生强烈冲击，这种冲击会造成严重危害。

所以这种运动不能单独使用，运动开始与终止段必须加以修正。

合集下载

ADAMS实验报告

ADAMS实验报告

ADAMS动力学建模与分析实验报告班级：姓名：学号:2013年12月31 日实验一、空间曲柄——滑块机构运动学建模与仿真一、实验目的：1、熟悉ADAMS操作界面，掌握简单几何实体、转动铰、转动函数施加、直线运动约束等基本建模方法，熟练建模操作流程；2、建立空间曲柄-—滑块机构运动学模型，进行仿真,获得仿真运动后处理结果。

二、实验要求:1、提交空间曲柄—-滑块机构仿真建模流程、仿真模型及其后处理仿真结果曲线。

三、建模与仿真操作流程：结构图：曲柄OA和连杆AB长分别为0。

08m和0.03m，曲柄OA作定轴转动,转动轴平行于x轴，角速度矢量沿x的负向，大小为sradw/2π=。

曲柄OA和连杆AB通过球铰连接,连杆AB和划款C在点B通过万向节连接，垂直轴分别为连杆AB的连体矢量m和支座的连体矢量n。

点B与滑块中心C重合。

滑块的滑槽沿x轴.初始时刻,点O,点A、点B的坐标分别为O(0，0,0),A（0,0。

08,0），B（0。

2，-0。

12,0。

1）,连体矢量m在公共基上的坐标阵为(0，-1，—2)/5。

要求计算滑块速度和加速度随时间的变化规律，并绘制曲线图.主要步骤：1、建立刚体构件（1）、建立建立4各主要点（2）、建立连B1，B22、建立运动副和驱动约束（1）、建立转动铰o（2）、B1B2建立球铰A（3）、B2建立点线约束（4）、B2建立垂直约束（5）、在o处加转动铰滑块水平方向速度图:滑块水平方向加速度图:实验总结:学习掌握了ADAMS的使用，认识ADAMS在机械运动学仿真中的运用，模型的建立，约束的添加,驱动的添加以及实验结果的分析。

实验二、平面机械手运动学建模与仿真一、实验目的:1、熟练ADAMS操作，掌握复杂几何实体、固定铰、转动铰、直线运动施加等建模方法；2、建立平面机械手运动学模型,进行仿真，得出仿真运动后处理结果.二、实验要求：1、提交平面机械手仿真建模流程、仿真模型及其后处理仿真结果曲线。

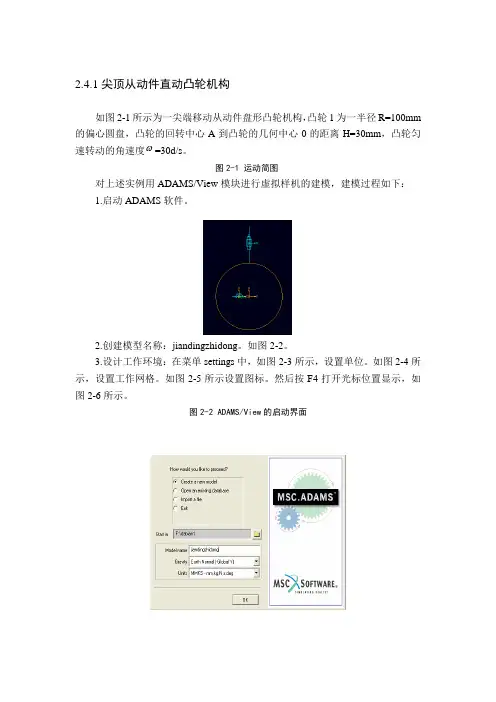

基于ADAMS尖顶凸轮机构的仿真与分析
