超声波测距原理及实践技术

超声波测距实验技术及常见问题解答1. 引言超声波测距技术是一种常见的测距方法，广泛应用于工业生产、医疗诊断等领域。

本文将介绍超声波测距实验的原理和常见问题解答。

2. 超声波测距原理超声波是指频率超过人耳听力范围的声波。

测距实验中使用的超声波传感器通过发射和接收超声波，并根据超声波的传播速度和回波时间来计算目标物体与传感器的距离。

超声波的传播速度大约为340米/秒，实验中可通过测量回波时间来计算距离。

3. 实验装置和步骤为了进行超声波测距实验，我们需要准备超声波传感器、控制电路、计时电路等实验装置。

首先，将超声波传感器安装在固定位置，确保与目标物体之间没有遮挡物。

接着，控制电路发射超声波信号，超声波传感器接收到回波信号后，计时电路记录下回波时间。

最后，通过计算回波时间和超声波传播速度，可以得到目标物体与传感器的距离。

4. 常见问题解答4.1 超声波测距会受到什么影响？超声波测距受到目标物体的形状、反射面的材质、环境温度等因素的影响。

例如，目标物体的形状不规则或表面粗糙会导致超声波的反射方向发生变化，影响测量精度。

此外，超声波的传播速度还受到温度的影响，需对测距结果进行修正。

4.2 如何提高测距的精度？为提高测距精度，可以采用多点测量的方法，即在目标物体的不同位置进行多次测距，然后取平均值。

此外，还可以使用更精密的控制电路和计时电路，以减小误差。

另外，合理安装传感器、确保传感器与目标物体之间没有遮挡物也会对测距精度有所影响。

4.3 超声波测距适用于哪些场景？超声波测距适用于室内和室外环境，可以用于测量近距离和中距离的目标物体。

在工业生产中，超声波测距常用于物品定位，例如在流水线上对物体进行测量和判定。

在医疗诊断中，超声波测距技术广泛应用于妇科检查、心脏超声检测等领域。

5. 结论超声波测距技术是一种常见且实用的测距方法，具有广泛应用前景。

本文介绍了超声波测距实验的原理和步骤，并解答了一些常见问题。

通过了解超声波测距技术的原理和注意事项，我们可以更好地应用于实际生产和科研工作中，提高测距的精度和准确性。

超声波测距原理解读超声波测距技术是一种利用超声波波长短、传播速度常数和反射特性进行距离测量的方法。

它在工业、医疗、汽车等领域得到广泛应用。

本文将对超声波测距原理进行解读，帮助读者更好地理解和使用这一技术。

一、超声波测距原理超声波是频率高于人类可听到范围的声波，其频率通常在20kHz到1GHz之间。

超声波在物体表面产生反射时，可以通过测量反射的时间和传播速度来计算物体与探测器之间的距离。

超声波测距原理主要包括以下几个方面：1. 发射与接收：超声波测距系统通常由一个发射器和一个接收器组成。

发射器产生超声波信号，将其发射到目标物体上，并且能够接收目标物体反射回来的信号。

接收器会将接收到的信号转化为电信号。

2. 时间测量：通过测量发送信号出发后到接收到反射信号的时间间隔，可以计算出声波信号的往返时间。

3. 距离计算：在测得往返时间后，根据声波在空气中的传播速度（约为343米/秒），就可以通过简单的数学公式计算出物体与探测器之间的距离。

4. 精度与误差消除：超声波测距系统的精度受多种因素的影响，如探测器的精度、环境温度、气压等。

在实际应用中，可以采取一系列措施来减小误差，提高测量的准确性。

二、超声波测距应用领域超声波测距技术由于其高精度、长测距范围和对目标物体材质的适应性而得到广泛应用。

以下是几个常见的应用领域：1. 工业领域：在工业自动化控制中，超声波测距技术广泛应用于液位测量、物体定位、堆垛机导航等。

通过测量物体与传感器之间的距离，可以实现自动控制和避免碰撞。

2. 医疗领域：在医疗领域，超声波测距技术被用于超声诊断、超声治疗和体外诊断等。

超声波可以穿透人体组织，通过测量声波传播时间和反射强度，可以获取关于器官结构、病变情况等信息。

3. 汽车领域：超声波测距技术在汽车倒车雷达系统中得到了广泛应用。

借助超声波传感器，汽车可以实时监测后方障碍物的距离，并发出警示信号，提高驾驶安全性。

4. 安防领域：超声波测距技术也被应用于安防系统中。

超声波传感器是经常采用的传感器之一，用来检测对方机器人的有无和距离。

其原理犹如蝙蝠，它的嘴发出超声波，当超声波遇到小昆虫的时候，蝙蝠的耳朵能够接收反射回波，从而判断昆虫的位置和距离并予以捕杀。

超声波传感器的工作方式是通过发送器发射出来的超声波被物体反射后传到接收器接收来判断是否检测到物体。

所谓超声波就是空气中传播的超过人类听觉频率极限的声波。

人的听觉所能感觉的声音的频率范围往往因人而异，大约20Hz-20kHz。

超声波的传播速度V可以用下式表示：V=331.5+0.6T（m/s）式中，T（摄氏度）为环境温度，在23摄氏度的常温下超声波传播速度为345.3m/s。

超声波传感器一般就是利用这样的超声波来检测物体的。

RB URFv1.1超声波传感器是机器人领域最常用的测距避障模块。

其可用来检测对方机器人的有无和距离。

侦测距离可达3cm到340cm，传感器在有效探测范围内自动标定，无需任何人工调整就可以获得障碍物准确的距离。

令你的机器人像蝙蝠一样通过声纳来感知周围的环境，你只需要在单片机、BS2或者arduino微控制器中编写一小段程序，就可以根据障碍物的距离精确的控制机器人的电机运行，从而使你的机器人轻松地避开障碍物。

规格参数：1、工作电压：+5v2、工作电流：<20mA3、工作频率：40KHz4、工作温度范围：－10℃～＋70℃5、探测有效距离：3cm～340cm6、探测分辨率：0.5cm7、探测误差：±0.5%5、灵敏度：大于1.8m外可以探测到直径2cm物体6、接口类型：TTL7、方向性侦测范围：定向式（水平/垂直）65度圆锥8、尺寸：120mm x 115mm9、重量：12g超声波测距如此简单RB URF v1.1超声波传感器产品选购网址：/auction/item_detail-db1-376747ac4257 d73d60851762a7b361cf.htmBASIC Stamp 2 OEM Module产品选购网址：/auction/item_detail-db1-202b25c8edbc bbf587206ab9bf5b9f54.htmTX-1C 51单片机开发板产品选购网址：/auction/item_detail-db1-6af7c92f98e9 8c8bdbdacc7a753c7df2.htm。

超声测距实验报告一、实验目的本次超声测距实验的主要目的是研究和掌握利用超声波进行距离测量的原理和方法，并通过实际操作和数据分析，评估测量系统的精度和可靠性。

二、实验原理超声波是一种频率高于 20kHz 的机械波，其在空气中传播时具有良好的指向性和反射特性。

超声测距的基本原理是利用超声波在发射后遇到障碍物反射回来的时间差来计算距离。

具体计算公式为：距离＝（超声波传播速度×传播时间）／ 2 。

在常温常压下，空气中超声波的传播速度约为 340 米/秒。

通过测量超声波从发射到接收的时间间隔 t，就可以计算出距离。

三、实验仪器与材料1、超声测距模块：包括发射探头和接收探头。

2、微控制器：用于控制超声模块的工作和处理数据。

3、显示设备：用于显示测量结果。

4、电源：为整个系统供电。

5、障碍物：用于反射超声波。

四、实验步骤1、硬件连接将超声测距模块的发射探头和接收探头正确连接到微控制器的相应引脚。

连接电源，确保系统正常供电。

将显示设备与微控制器连接，以便显示测量结果。

2、软件编程使用相应的编程语言，编写控制超声模块工作和处理数据的程序。

实现测量时间的计算和距离的换算，并将结果输出到显示设备。

3、系统调试运行程序，检查系统是否正常工作。

调整发射功率和接收灵敏度，以获得最佳的测量效果。

4、测量实验将障碍物放置在不同的距离处，进行多次测量。

记录每次测量的结果。

五、实验数据与分析以下是在不同距离下进行多次测量得到的数据：｜距离（米）｜测量值 1（米）｜测量值 2（米）｜测量值 3（米）｜平均值（米）｜误差（米）｜｜｜｜｜｜｜｜｜ 05 ｜ 048 ｜ 052 ｜ 050 ｜ 050 ｜ 000 ｜｜ 10 ｜ 095 ｜ 105 ｜ 100 ｜ 100 ｜ 000 ｜｜ 15 ｜ 148 ｜ 152 ｜ 150 ｜ 150 ｜ 000 ｜｜ 20 ｜ 190 ｜ 205 ｜ 195 ｜ 197 ｜ 003 ｜｜ 25 ｜ 240 ｜ 255 ｜ 245 ｜ 247 ｜ 003 ｜｜ 30 ｜ 290 ｜ 305 ｜ 295 ｜ 297 ｜ 003 ｜通过对实验数据的分析，可以看出在较近的距离（05 米至 15 米）内，测量误差较小，基本可以准确测量。

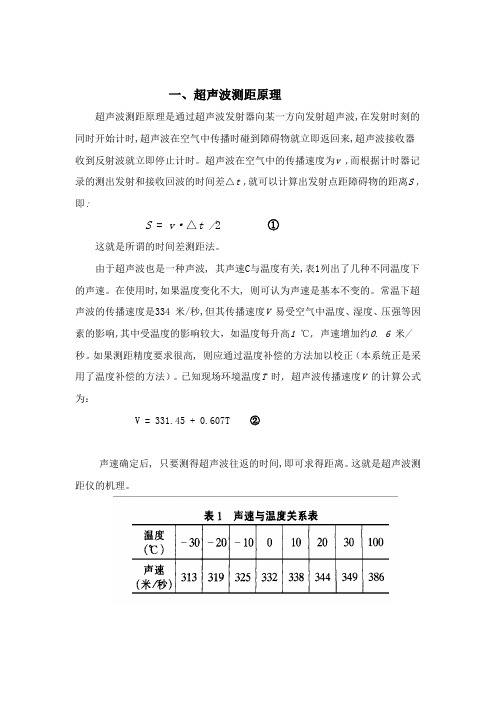

一、超声波测距原理超声波测距原理是通过超声波发射器向某一方向发射超声波,在发射时刻的同时开始计时,超声波在空气中传播时碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为v ,而根据计时器记录的测出发射和接收回波的时间差△t ,就可以计算出发射点距障碍物的距离S ,即:S = v·△t /2 ①这就是所谓的时间差测距法。

由于超声波也是一种声波, 其声速C与温度有关,表1列出了几种不同温度下的声速。

在使用时,如果温度变化不大, 则可认为声速是基本不变的。

常温下超声波的传播速度是334 米/秒,但其传播速度V 易受空气中温度、湿度、压强等因素的影响,其中受温度的影响较大，如温度每升高1 ℃, 声速增加约0. 6 米/ 秒。

如果测距精度要求很高, 则应通过温度补偿的方法加以校正（本系统正是采用了温度补偿的方法）。

已知现场环境温度T 时, 超声波传播速度V 的计算公式为：V = 331.45 + 0.607T ②声速确定后, 只要测得超声波往返的时间,即可求得距离。

这就是超声波测距仪的机理。

二、系统硬件电路设计图2 超声波测距仪系统框图基于单片机的超声波测距仪框图如图2所示。

该系统由单片机定时器产生40KHZ的频率信号、超声波传感器、接收处理电路和显示电路等构成。

单片机是整个系统的核心部件，它协调和控制各部分电路的工作。

工作过程：开机，单片机复位，然后控制程序使单片机输出载波为40kHz的10个脉冲信号加到超声波传感器上，使超声波发射器发射超声波。

当第一个超声波脉冲群发射结束后，单片机片内计数器开始计数,在检测到第一个回波脉冲的瞬间,计数器停止计数，这样就得到了从发射到接收的时间差△t;根据公式①、②计算出被测距离,由显示装置显示出来。

下面分别介绍各部分电路：1 、超声波发射电路超声波发射电路如图3所示，89C51通过外部引脚P1.0 输出脉冲宽度为250μs , 40kHz的10个脉冲串通过超声波驱动电路以推挽方式加到超声波传感器而发射出超声波。

超声波测距仪实训报告一、实训目的本次超声波测距仪实训的主要目的是让我们深入了解超声波测距的原理和应用，通过实际操作和调试，掌握超声波测距仪的设计、制作和调试方法，提高我们的实践动手能力和解决问题的能力，同时培养我们的团队合作精神和创新思维。

二、实训原理超声波测距的原理是利用超声波在空气中的传播速度和往返时间来计算距离。

超声波发生器向某一方向发射超声波，在发射的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。

已知超声波在空气中的传播速度为 340 米/秒，根据计时时间 t 就可以计算出发射点距障碍物的距离 s，即 s ＝ 340t/2。

三、实训设备与材料1、超声波传感器模块（包括发射探头和接收探头）2、单片机开发板3、显示屏4、杜邦线若干5、面包板6、电源适配器四、实训步骤1、硬件电路设计将超声波传感器模块与单片机开发板进行连接，使用杜邦线将发射探头连接到单片机的某个输出引脚，接收探头连接到单片机的某个输入引脚。

将显示屏连接到单片机的相应引脚，以便显示测量到的距离值。

2、软件编程选择合适的编程语言和开发环境，如 C 语言和 Keil 软件。

编写初始化程序，包括单片机引脚的配置、定时器的设置等。

编写超声波发射和接收的控制程序，实现超声波的发射和接收，并计算往返时间。

根据距离计算公式，将计算得到的距离值转换为合适的格式，并通过显示屏进行显示。

3、系统调试硬件调试：检查电路连接是否正确，电源是否正常，传感器是否工作正常等。

软件调试：通过单步调试、设置断点等方式，检查程序的执行流程和计算结果是否正确。

综合调试：将硬件和软件结合起来进行调试，不断修改和优化程序，直到系统能够稳定准确地测量距离。

五、实训过程中遇到的问题及解决方法1、测量误差较大问题描述：测量得到的距离值与实际距离存在较大偏差。

原因分析：可能是由于超声波在空气中的传播受到温度、湿度等环境因素的影响，也可能是由于硬件电路的干扰或者软件算法的不完善。

一、实习背景随着科技的不断发展，超声波测距技术逐渐在各个领域得到广泛应用。

为了提高自身实践能力，了解超声波测距技术在实际应用中的原理和操作，我参加了本次超声波测距实习。

二、实习目的1. 了解超声波测距的基本原理及工作流程；2. 掌握超声波测距仪的使用方法及注意事项；3. 培养动手能力和团队合作精神；4. 提高对超声波测距技术在实际应用中的认识。

三、实习内容1. 超声波测距原理及工作流程超声波测距是利用超声波在介质中传播的速度和反射原理来测量距离的一种技术。

当超声波发射器发出超声波后，在遇到障碍物时，部分超声波会被反射回来。

通过测量发射超声波和接收反射超声波之间的时间差，可以计算出障碍物与测距仪之间的距离。

超声波测距工作流程如下：（1）发射器发射超声波；（2）超声波遇到障碍物后反射回来；（3）接收器接收反射回来的超声波；（4）计算发射和接收之间的时间差；（5）根据超声波在介质中的传播速度，计算出障碍物与测距仪之间的距离。

2. 超声波测距仪的使用方法及注意事项（1）使用前，确保超声波测距仪的电源充足，避免因电量不足导致测量误差；（2）将测距仪放置在平稳的表面上，避免因震动导致测量误差；（3）调整测距仪的量程，使其适应被测物体的距离；（4）根据需要，调整测距仪的发射角度，确保超声波能够有效传播；（5）在测量过程中，避免测距仪受到其他信号的干扰；（6）测量完成后，关闭测距仪，确保设备安全。

3. 实际操作在实习过程中，我们使用超声波测距仪对实验室内的物体进行了测量。

具体操作如下：（1）将测距仪放置在平稳的桌面上；（2）调整测距仪的量程，使其适应被测物体的距离；（3）调整测距仪的发射角度，确保超声波能够有效传播；（4）按下测距仪的测量按钮，开始测量；（5）观察测距仪的显示屏，读取测量结果；（6）重复以上步骤，对多个物体进行测量。

四、实习心得通过本次超声波测距实习，我深刻认识到以下几方面：1. 超声波测距技术在实际应用中的重要性；2. 掌握超声波测距仪的使用方法及注意事项对于提高测量精度至关重要；3. 动手能力在实践过程中得到了锻炼，为今后的工作积累了宝贵经验；4. 团队合作精神在实习过程中得到了体现，为今后的团队协作打下了基础。

超声波测距的应用原理1. 介绍超声波测距是一种常见的测量距离的技术，广泛应用于工业自动化、智能家居、机器人等领域。

本文将介绍超声波测距的原理及其在实际应用中的一些案例。

2. 超声波测距原理超声波测距利用声波在空气中传播的特性进行测量。

其原理主要包括发射超声波脉冲、接收超声波反射信号以及计算测距距离三个步骤。

2.1 发射超声波脉冲超声波传感器会发射一个超声波脉冲信号，通常频率在20kHz到200kHz之间。

脉冲信号在空气中传播，并在目标物体上发生反射。

2.2 接收超声波反射信号当超声波脉冲信号被目标物体反射后，超声波传感器会接收到反射信号。

接收到的信号经过放大和滤波处理后，被转换成数字信号。

2.3 计算测距距离根据超声波传感器发送脉冲信号到接收到反射信号的时间间隔，可以计算出测距距离。

测距公式如下：距离 = (声速 × 时间间隔) / 2其中，声速通常使用常数值343m/s，时间间隔以秒为单位。

3. 超声波测距的应用案例3.1 工业自动化超声波测距广泛应用于工业自动化领域，例如在机器人的导航和避障中。

通过使用超声波传感器，机器人可以测量到周围的障碍物距离，从而做出相应的动作或路径调整。

3.2 智能家居超声波测距也被应用于智能家居系统中。

例如，在智能安防系统中，超声波传感器可以检测到入侵者的接近，并触发相应的报警系统。

此外，超声波测距还可以用于智能灯光系统中，自动调节灯光的亮度和发散角度。

3.3 车辆辅助系统超声波测距在车辆辅助系统中也得到了广泛应用。

例如，在倒车雷达系统中，超声波传感器可以探测到车辆后方的障碍物，提供给驾驶员倒车时的参考，并发出警告信号。

3.4 液位测量超声波测距还可以用于液位测量领域。

传感器发射超声波脉冲进入液体，当脉冲到达液体表面后会发生反射，传感器接收到反射信号后可以计算出液位的高度。

4. 总结超声波测距技术通过发射和接收超声波信号来测量目标物体的距离。

它在工业自动化、智能家居、车辆辅助系统以及液位测量等领域有着广泛的应用。

超声波测距原理解读超声波测距是一种常用的测量技术，通过发射超声波并接收其反射波来确定物体与传感器之间的距离。

超声波测距具有精度高、反应速度快等优点，广泛应用于工业自动化、智能交通和安防监控等领域。

本文将解读超声波测距的原理和工作过程。

一、原理概述超声波测距利用声波在空气中传播的速度很快的特点，通过发射超声波并测量其传播时间来计算距离。

其原理基于声波的发射、传播和接收。

二、工作过程1. 超声波发射：传感器会发射一束超声波脉冲。

超声波脉冲的频率通常在20 kHz到200 kHz之间，人耳无法听到。

发射的超声波脉冲会在空气中传播。

2. 超声波传播：超声波脉冲在空气中以声速传播，当遇到物体时，部分能量被物体吸收，另一部分能量通过反射返回传感器。

3. 超声波接收：传感器接收到反射波，并将其转化为电信号。

传感器通常由超声波发射器和接收器组成，可以同时发射与接收超声波信号。

4. 信号处理：接收到的反射波经信号处理后，可以通过计算发射和接收之间的时间差来确定物体与传感器的距离。

根据声波在空气中的传播速度，可以使用速度乘以时间差的方法计算出物体的距离。

三、应用领域超声波测距技术由于其精度高、反应速度快的特点，被广泛应用于各个领域。

以下是几个常见的应用领域：1. 工业自动化：超声波测距可用于测量物体的距离、检测物体的位置和尺寸，广泛应用于自动化生产线上的物体检测与定位。

2. 智能交通：超声波测距可以用于车辆与障碍物之间的距离测量，帮助驾驶员避免碰撞事故。

在停车辅助系统中也有广泛应用。

3. 安防监控：超声波测距可用于检测入侵者的接近，结合其他传感器设备，可以构建智能安防系统，提升安全性能。

4. 医疗领域：超声波测距技术在医疗设备中有广泛应用，如超声波图像仪、超声波测量仪器等，用于诊断、检测和治疗等方面。

四、优缺点超声波测距技术具有以下优点：1. 测量精度高，一般可以达到毫米级别。

2. 反应速度快，测量时间通常在纳秒或微秒级别。
