几种常见的超声波测距原理图
超声波测距原理
超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 。

这就是所谓的时间差测距法。

超声波测距的原理是利用超声波在空气中的传播速度为已知，测量声波在发射后遇到障碍物反射回来的时间，根据发射和接收的时间差计算出发射点到障碍物的实际距离。

由此可见，超声波测距原理与雷达原理是一样的。

测距的公式表示为：L=C&TImes;T
式中L为测量的距离长度;C为超声波在空气中的传播速度;T为测量距离传播的时间差(T为发射到接收时间数值的一半)。

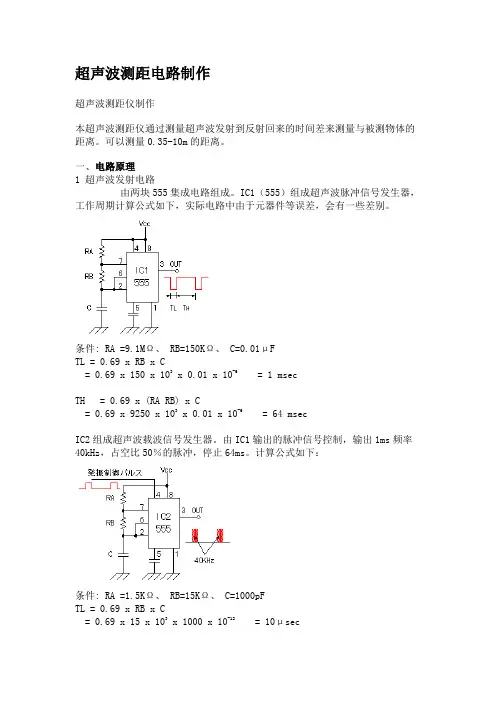

超声波测距电路制作超声波测距仪制作本超声波测距仪通过测量超声波发射到反射回来的时间差来测量与被测物体的距离。

可以测量0.35-10m的距离。

一、电路原理1 超声波发射电路由两块555集成电路组成。

IC1（555）组成超声波脉冲信号发生器，工作周期计算公式如下，实际电路中由于元器件等误差，会有一些差别。

条件: RA =9.1MΩ、 RB=150KΩ、 C=0.01μFTL = 0.69 x RB x C= 0.69 x 150 x 103 x 0.01 x 10-6 = 1 msecTH = 0.69 x (RA RB) x C= 0.69 x 9250 x 103 x 0.01 x 10-6 = 64 msecIC2组成超声波载波信号发生器。

由IC1输出的脉冲信号控制，输出1ms频率40kHz，占空比50％的脉冲，停止64ms。

计算公式如下：条件: RA =1.5KΩ、 RB=15KΩ、 C=1000pFTL = 0.69 x RB x C= 0.69 x 15 x 103 x 1000 x 10-12 = 10μsecTH = 0.69 x (RA RB) x C= 0.69 x 16.5 x 103 x 1000 x 10-12 = 11μsecf = 1/(TL TH)= 1/((10.35 11.39) x 10-6) = 46.0 KHzIC3（CD4069）组成超声波发射头驱动电路。

2 超声波接收电路超声波接收头和IC4组成超声波信号的检测和放大。

反射回来的超声波信号经IC4的2级放大1000倍（60dB），第1级放大100倍（40dB），第2级放大10倍（20dB）。

由于一般的运算放大器需要正、负对称电源，而该装置电源用的是单电源（9V）供电，为保证其可靠工作，这里用R10和R11进行分压，这时在IC4的同相端有4.5V的中点电压，这样可以保证放大的交流信号的质量，不至于产生信号失真。

超声波测距电路图超声波测距电路原理和制作由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。

利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。

为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。

本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。

二、超声波测距原理1、超声波发生器为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。

总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。

电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。

它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。

目前较为常用的是压电式超声波发生器。

2、压电式超声波发生器原理压电式超声波发生器实际上是利用压电晶体的谐振来工作的。

超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。

当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。

反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。

3、超声波测距原理超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2图1 超声波传感器结构这就是所谓的时间差测距法。

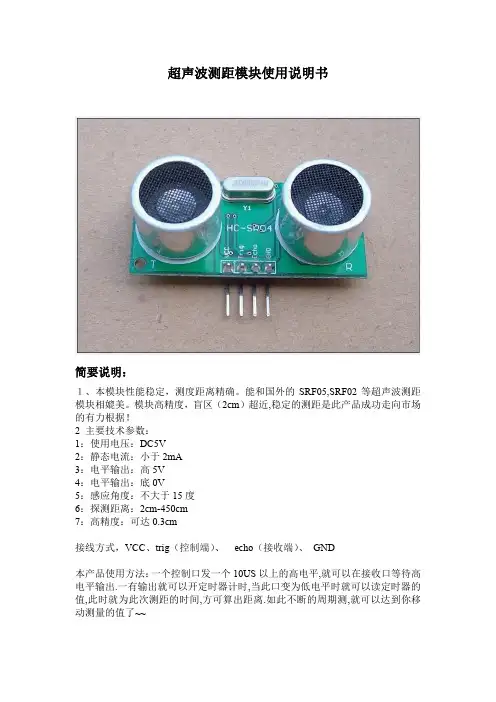

超声波测距原理模型
超声波测距是一种利用声波在空气中传播的特性来测量距离的技术。

它的基本原理是通过发射一个短暂的高频声波脉冲,并测量该脉冲发出后被障碍物反射回来所需的时间,根据声速和往返时间就可以计算出障碍物与发射源之间的距离。

超声波测距系统通常由三个主要部分组成:
1. 发射器:通常是一个压电陶瓷换能器,它将电信号转换为高频声波脉冲,发射出去。

2. 接收器:也是一个压电陶瓷换能器,它接收反射回来的声波脉冲,并将其转换为电信号。

3. 控制电路:包括定时器、放大器和数据处理单元。

它负责控制发射和接收的时序,测量脉冲的往返时间,并根据声速计算出距离。

测距过程如下:
1. 控制电路发出一个短暂的触发脉冲,驱动发射器发出一个高频声波脉冲。

2. 声波脉冲在空气中传播,当遇到障碍物时会被反射回来。

3. 接收器接收到反射回来的脉冲信号,并将其转换为电信号。

4. 控制电路测量发射脉冲和接收脉冲之间的时间差,即往返时间。

5. 根据已知的声速(在空气中约为340米/秒),控制电路计算出障碍物的距离。

距离 = (声速 × 往返时间) / 2
需要注意的是,温度、湿度和气压等环境因素会影响声速,因此在实际应用中需要对声速值进行校正,以提高测距精度。

超声波测距技术广泛应用于自动驾驶、机器人避障、液位测量、停车辅助等领域。

它的优点是结构简单、成本低廉、测距范围适中。

但也存在一些局限性,如测距范围有限、受环境噪声干扰等。

超声波测距电子电路设计详解在自主行走机器人系统中，机器人要实现在未知和不确定环境下行走，必须实时采集环境信息，以实现避障和导航，这必须依靠能实现感知环境信息的传感器系统来实现。

视觉、红外、激光、超声波等传感器都在行走机器人中得到广泛应用。

由于超声波测距方法设备简单、价格便宜、体积小、设计简单、易于做到实时控制，并且在测量距离、测量精度等方面能达到工业实用的要求，因此得到了广泛的应用。

本文所介绍的机器人采用三方超声波测距系统，该系统可为机器人识别其运动的前方、左方和右方环境而提供关于运动距离的信息。

超声波测距原理超声波发生器内部由两个压电片和一个共振板组成。

当它的两极外加脉冲信号，且其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。

反之，如果两极间未加外电压，当共振板接收到超声波时，就成为超声波接收器。

超声波测距一般有两种方法：①取输出脉冲的平均电压值，该电压与距离成正比，测量电压即可测量距离；②测量输出脉冲的宽度，即发射超声波与接收超声波的时间间隔t，根据被测距离s=vt？2来得到测量距离，由于超声波速度v与温度有关，所以如果温度变化比较大，应通过温度补偿的方法加以校正。

本测量系统采用第二种方法，由于测量精度要求不是特别高，所以可以认为温度基本不变。

本系统以PIC16F877单片机为核心，通过软件编程实现其对外围电路的实时控制，并提供给外围电路所需的信号，包括频率振动信号、数据处理信号等，从而简化了外围电路，且移植性好。

系统硬件电路方框图见图1。

图1 系统硬件电路方框图由于本系统只需要清楚机器人前方、左方、右方是否有障碍物，并不需要知道障碍物与机器人的具体距离，因此不需要显示电路，只需要设定一距离阀值，使障碍物与机器人的距离达到某一值时，单片机控制机器人电机停转，这可通过软件编程实现。

超声波发射电路超声波发射电路以PIC16F877为核心，当单片机上电时，单片机从RA0口产生40kHz的超声波信号，但是此时该信号无法通过与非门进入放大电路使超声波发射头发射超声波，只有闭合开关S1时，从RA1口发射出一门控信号，该信号的频率为4kHz，同时启动单片机内部的定时器TMR1，开始计数。

目录摘要 (2)第一章系统总体设计方案 (4)1.1 超声波测距原理 (4)1.2 超声波测距系统 (4)第二章系统的硬件设计 (5)2.1 超声波发生电路 (5)2.2 超声波接收电路 (6)2.3 温度的补偿 (8)2.4 LED动态显示电路 (8)第三章系统软件设计 (9)3.1 主程序结构 (10)3.2 中断程序结构 (11)3.3回波接收程序 (11)第四章误差分析 (12)4.1.时间误差 (12)4.2.超声波传播速度误差 (12)第五章调试 (12)第六章整机原件清单 (13)第七章总结 (13)7.1设计任务完成情况 (13)7.2 心得体会 (14)参考文献 (15)附录一 (16)附录二 (17)附录三 (18)摘要高度定位控制和测量系统也就是我们常说的超声波测距。

由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。

而电子技术及压电陶瓷材料的发展，使高度定位控制和测量系统得到了迅速的发展。

超声测距是一种非接触式的检测技术。

与其它方法相比，它不受光线、被测物处于黑暗、有灰尘、烟雾、电磁干扰、有毒等恶劣的环境下有一定的适应能力。

因此在液位测量、机械手控制、车辆自动导航、物体识别等有广泛应用。

特别是应用于空气测距，由于空气中波速较慢，其回波信号中包含的沿传播方向上的结构信息很容易检测出来，具有很高的分辨率，因而其准确度也较其它方法为高;而且超声波传感器具有结构简单、体积小、信号处理可靠等特点。

关键字：传感器、测距、测量系统、设计、高度定位PICKHighly positioning control and measurement system is also we often say the ultrasonic ranging. Due to the strong, the energy consumption of ultrasonic directivity slowly in the medium of communication, distance, and is often used to measure the distance of ultrasonic, such as rangefinder and material level measurement instrument etc can all through the ultrasonic. And electronic technology and the development of piezoelectric ceramic materials, high positioning control and measuring systems have been developed rapidly.Ultrasonic ranging is a non-contact detection technologies. Compared with other methods, it is light and darkness, the analyte in dust, smoke, electromagnetic interference, toxic etc harsh environments have certain ability to adapt. Therefore, in robot control level measurement, vehicle navigation, automatic object recognition is widely used. Especially the application in the air, the air velocity range due to low, the echo signal along the direction of propagation of contains information on the structure, very easily with high resolution, and its accuracy is higher than other methods for, And the ultrasonic sensor has simple structure, small volume, the characteristic such as being reliable signal processing.Key words: sensor, and measurement system, the design, the high position第一章系统总体设计方案1.1 超声波测距原理超声波测距的原理是利用超声波在空气中的传播速度为已知，测量声波在发射后遇到障碍物反射回来的时间，根据发射和接收的时间差计算出发射点到障碍物的实际距离。

超声波测距超声测距该电子产品－超声测距仪是在按键的步进控制下实现在30cm～120cm的距离探测，并具有数码管实时显示探测距离值功能，设定距离值报警功能，手动调整报警范围等功能。

1.硬件电路原理设计该超声测距仪其硬件电路框图如图1所示（虚线框图电路不在机器内部PCB 电路板上）。

整个电路可分为电路板供电电路，超声波发射接收电路，控制、显示及报警电路三个大的部分。

交流220V的市电经经变压、整流滤波、稳压的处理后输出±12V和+5V的恒定直流电压供应整个电路各个部分电源使用。

脉冲产生电路产生的40KHz的脉冲信号经驱动电路驱动功率后进如超声波发射器，让其发出超声波。

超声波接收器接受到发射器发出的超声波信号后经信号方大、处理比较后进入单片机微控制器，单片机将进行计算分析后在数码管显示模块显示出当前测量距离值。

并与从按键处设定的报警上下限值进行比较，当超出其所设定值时，报警电路将启动，红色警报灯点亮。

图1 硬件电路框图下面将分别按照上面陈述的电路分三个部分进行分析，图2是其电路原理图图2 硬件电路原理图1.1 电路板供电电路设计电路板供电电路如图2所示，220V的市电经变压器变压后输出两路交流15V 电压，此电压经整流、滤波处理后输出±15V直流电压，分别经三端集成稳压芯片U1（7812）,U2（7912），输出恒定的+12V电压和-12V电压，这两路电压提供运放芯片所需电源及PCB板电路部分需要电压。

+12V电压经U3(7805)后输出恒定+5V电压，供应单片机、555芯片等芯片所需电源。

图2 电路板供电电路原理图1.2超声波发射接收模块设计超声波发射接收模块电路如图4所示，单片机PD7端口控制脉冲产生电路的启动与否，脉冲产生电路由555芯片接成多谐振荡器，选取合适的元器件参数，U4(555芯片)第三脚将输出40KHz的矩形波脉冲信号，此信号经反相器U5(CD4049)接成的驱动电路后进入超声波发射器，由电压信号转换为机械信号，发射出超声波。

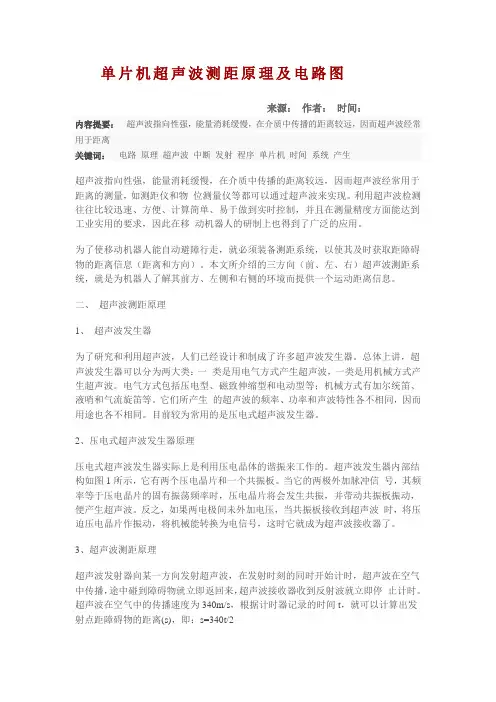

单片机超声波测距原理及电路图来源：作者：时间：内容提要：超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离关键词：电路原理超声波中断发射程序单片机时间系统产生超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。

利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。

为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。

本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。

二、超声波测距原理1、超声波发生器为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。

总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。

电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。

它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。

目前较为常用的是压电式超声波发生器。

2、压电式超声波发生器原理压电式超声波发生器实际上是利用压电晶体的谐振来工作的。

超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。

当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。

反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。

3、超声波测距原理超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2图1 超声波传感器结构这就是所谓的时间差测距法。

超声波测距电路图 This manuscript was revised by the office on December 22, 2012超声波测距电路图超声波测距电路原理和制作由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。

利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。

为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。

本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。

二、超声波测距原理1、超声波发生器为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。

总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。

电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。

它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。

目前较为常用的是压电式超声波发生器。

2、压电式超声波发生器原理压电式超声波发生器实际上是利用压电晶体的谐振来工作的。

超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。

当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。

反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。

3、超声波测距原理超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。

超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2图1 超声波传感器结构这就是所谓的时间差测距法。

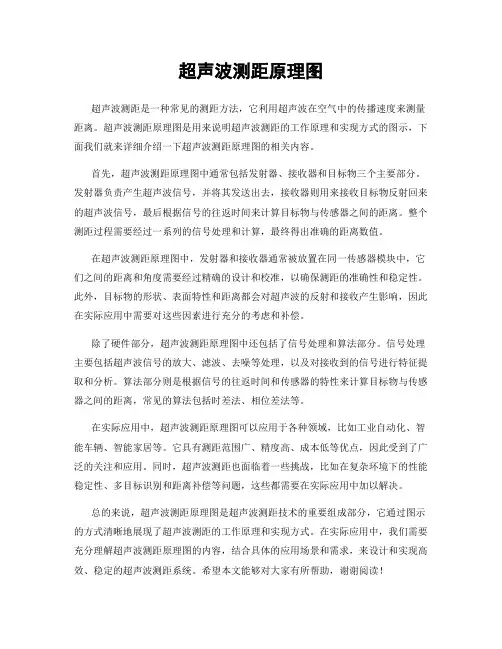

超声波测距原理图超声波测距是一种常见的测距方法，它利用超声波在空气中的传播速度来测量距离。

超声波测距原理图是用来说明超声波测距的工作原理和实现方式的图示，下面我们就来详细介绍一下超声波测距原理图的相关内容。

首先，超声波测距原理图中通常包括发射器、接收器和目标物三个主要部分。

发射器负责产生超声波信号，并将其发送出去，接收器则用来接收目标物反射回来的超声波信号，最后根据信号的往返时间来计算目标物与传感器之间的距离。

整个测距过程需要经过一系列的信号处理和计算，最终得出准确的距离数值。

在超声波测距原理图中，发射器和接收器通常被放置在同一传感器模块中，它们之间的距离和角度需要经过精确的设计和校准，以确保测距的准确性和稳定性。

此外，目标物的形状、表面特性和距离都会对超声波的反射和接收产生影响，因此在实际应用中需要对这些因素进行充分的考虑和补偿。

除了硬件部分，超声波测距原理图中还包括了信号处理和算法部分。

信号处理主要包括超声波信号的放大、滤波、去噪等处理，以及对接收到的信号进行特征提取和分析。

算法部分则是根据信号的往返时间和传感器的特性来计算目标物与传感器之间的距离，常见的算法包括时差法、相位差法等。

在实际应用中，超声波测距原理图可以应用于各种领域，比如工业自动化、智能车辆、智能家居等。

它具有测距范围广、精度高、成本低等优点，因此受到了广泛的关注和应用。

同时，超声波测距也面临着一些挑战，比如在复杂环境下的性能稳定性、多目标识别和距离补偿等问题，这些都需要在实际应用中加以解决。

总的来说，超声波测距原理图是超声波测距技术的重要组成部分，它通过图示的方式清晰地展现了超声波测距的工作原理和实现方式。

在实际应用中，我们需要充分理解超声波测距原理图的内容，结合具体的应用场景和需求，来设计和实现高效、稳定的超声波测距系统。

希望本文能够对大家有所帮助，谢谢阅读！。

超声波测距系统设计1. 课程设计目的通过《传感器及检测技术》课程设计，使我们掌握传感器及检测系统设计的方法和设计原则及相应的硬件调试的方法。

进一步理解传感器及检测系统的设计和应用。

2. 内容及要求2.1 设计内容设计一个超声波测距系统，通过超声测距仪的原理是根据超声波遇到障碍物反射回来的特性进行测量的。

超声波发射器向某一方向发射超声波，在发射同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即中断停止计时。

通过不断检测产生波发射后遇到障碍物所反射的回波，从而测出发射超声波和接收到回波的时间差T，然后求出距离L。

基本的测距公式为：L=(△t/2)*C式中L——要测的距离T——发射波和反射波之间的时间间隔C——超声波在空气中的声速，常温下取为340m/s声速确定后，只要测出超声波往返的时间，即可求得L。

2.2 设计要求本次设计采用40KHz的超声波发射和接收传感器测量距离。

可采用发射和接收之间的距离，也可将发射和接收平行放在一起，通过反射测量距离。

实现功能要求：(1) LED数码管显示测量距离，精确到小数点后一位（单位：cm）。

(2) 测量范围：30cm～200cm，(3) 误差＜0.5cm。

(4)确保系统的可靠性。

3．系统工作原理设计的整体框图如图1所示，主要由超声波发射，超声波接收与信号转换，按键显示电路与温度传感器电路组成。

超声波测距是通过不断检测超声波发射后遇到障碍物所反射的回波，从而测出发射和接收回波的时间差T，然后求出距离L=CT／2，式中的C为超声波波速。

在常温下，空气中的声速约为340m／s。

由于超声波也是一种声波，其传播速度C与温度有关，在使用时，如果温度变化不大，则可认为声速是基本不变的。

因为本系统测距精度要求很高，误差<0.5cm，所以通过对温度的检测对超声波的传播速度加以校正。

超声波传播速度确定后，只要测得超声波往返的时间，如图2所示，即可求得距离。

超声波测距仪的硬件电路图
AT89C2051通过外部引脚P1.6输出脉冲宽度为250μs，载波为40kHz的10个脉冲的脉冲群，以推挽形式加到变压器的初级，经升压变换推动超声波换能器发射出去。

在发射的同时，P1.7输出一个高电平启动，给电容C4充电。

发射结束时高电平翻转为低电平，C4开始对R2、R3组成的分压器放电并输出到比较器的负端。

超声波接收换能器将接收到的障碍物反射的超声波送到放大器进行放大，这是一个高增益、低噪声放大器，在对放大后的信号进行检波后将检测回波送到比较器的正输入端。

发射时P1.7输出的电平可以抑制比较器的翻转，这样就可以抑制发射器发射的超声波直接辐射到接收器而导致错误检测。
