监控系统常用电缆选择应用

监控传输方案引言在现代社会中，监控系统起着至关重要的作用。

无论是工商企业、政府机关、还是公共场所，都需要通过监控传输方案来保障安全。

监控传输方案是指将监控设备采集的视频信号通过特定的传输技术传送到监控中心或其他终端设备的方案。

本文将介绍四种常见的监控传输方案：有线传输、无线传输、网络传输和蓝牙传输。

1. 有线传输有线传输是指利用电缆将视频信号传输到监控中心或其他终端设备的方案。

常见的有线传输方式包括同轴电缆传输、双绞线传输和光纤传输。

1.1 同轴电缆传输同轴电缆传输是一种较为传统的有线传输方式，它通过一对同轴电缆将视频信号传输到监控中心。

同轴电缆传输的优点是传输距离远、抗干扰能力强，适用于大范围的监控系统。

然而，同轴电缆传输也存在一些缺点，如传输带宽受限、线路敷设不方便等。

1.2 双绞线传输双绞线传输是一种常见的有线传输方式，它通过一对双绞线将视频信号传输到监控中心。

双绞线传输的优点是成本低、线路敷设方便，适用于小范围的监控系统。

然而，双绞线传输的传输距离相对较短，且容易受到干扰。

1.3 光纤传输光纤传输是一种高带宽的有线传输方式，它通过光纤将视频信号传输到监控中心。

光纤传输的优点是传输距离远、抗干扰能力强，适用于大范围和高要求的监控系统。

然而，光纤传输的成本较高，线路敷设较为复杂。

2. 无线传输无线传输是指利用无线技术将视频信号传输到监控中心或其他终端设备的方案。

常见的无线传输方式包括Wi-Fi传输、蓝牙传输和4G传输。

2.1 Wi-Fi传输Wi-Fi传输是一种常见的无线传输方式，它利用无线局域网技术将视频信号传输到监控中心。

Wi-Fi传输的优点是传输距离较远、安装方便，适用于中小范围的监控系统。

然而，Wi-Fi传输也存在带宽受限、信号穿墙能力较差等问题。

2.2 蓝牙传输蓝牙传输是一种低功耗的无线传输方式，它通过蓝牙技术将视频信号传输到监控中心。

蓝牙传输的优点是传输距离较短、功耗低，适用于小范围的监控系统。

网络监控布线原理
网络监控布线原理是指在建设网络监控系统时，合理规划和布置网络连接线路的原则和方法。

它主要包括以下几个方面的内容：
1. 线缆选择：根据具体的监控系统需求，选择合适的网络线缆。

常用的网络线缆有铜缆（如UTP、STP等）和光纤缆。

铜缆
适用于短距离传输，成本较低，而光纤缆适用于长距离传输，具有更高的带宽和抗干扰能力。

2. 布线路径规划：根据监控设备的位置和拓扑结构，规划合理的布线路径。

一般建议采用星型拓扑结构，即所有监控设备都直接连接到一个中心交换机上，以保证数据传输的效率和可靠性。

3. 线缆长度限制：根据不同类型的网络线缆和传输标准，合理控制线缆的长度，避免信号衰减和传输质量下降。

一般情况下，铜缆的最大传输距离为100米，而光纤缆的传输距离则取决于光纤的类型和光源的功率等因素。

4. 线缆保护和隐蔽：为了保护线缆免受物理损坏和非法入侵，应该采取一些措施，如使用护套材料、穿墙时用软管保护等。

另外，为了保护线缆的安全性和美观性，可以进行隐蔽布线，将线缆隐藏在墙壁或地板内部。

5. 接头和连接器标准：选择合适的接头和连接器，并按照标准的规定进行正确的安装和连接，以确保数据传输的稳定和可靠。

常见的接头和连接器有RJ45、LC、SC等，具体选择要根据实际需求和使用环境。

通过合理的网络监控布线，可以确保监控系统的正常运行，提高数据传输的稳定性和可靠性，为监控任务的顺利完成提供良好的基础。

视频监控系统线缆的选型工程人员在实际工程中，如何选择视频监控系统线缆规格与用线量计量呢？（一）线缆的规格1.视频线规格（1）摄像机离监控主机的距离≤200m，可以用SYV-75-3（即RG59线）或SYV-75-5（96编）视频线。

（2）摄像机离监控主机的距离在200~350m时，可以用SYV-75-5（128编）视频线。

（3）摄像机到监控主机的距离在350~500m时，可以用SYV-75-7视频线。

（4）摄像机到监控主机的距离在500~1000m时，可以采用光纤传输。

注意，SYV电缆全称实心聚乙烯绝缘射频同轴电缆，是同轴电缆的一种。

SYV-75-5中的各个字母数字各有含义，其中S表示射频，Y 表示聚乙烯绝缘，V表示护套，75表示特性阻抗，5表示线径，A表示64编，B表示96编，C表示128编。

“编”代表屏蔽层的密度。

2.云台控制线规格（1）云台与控制器距离≤100m，用RVV6×0.5护套线。

（2）云台与控制器的距离>100m，用RVV6×0.75护套线。

3.镜头控制线规格用RVV4×0.5护套线。

4.解码器通信线规格用RVV2×1护套线。

5.摄像机电源线规格：摄像机电源线：若系统有20台普通摄像机，摄像机到监控主机的平均距离为50m，则应使用BVV6mm2铜芯双塑线作电源主线，不同距离所使用的电源线见表5-2。

电源线选用规格表（二）线缆的用量计算以现有一箱线为例，假设一箱线总长为305m，用线的损耗系数为1.15~1.2，所有的信息点采用相同方法连接，公式中单位为。

水平布线用线量与垂直布线用线量的计量方法是一致，可参考下面的计算方法。

（1）平均长度L，=（最短距离+最长距离）÷2（2）线缆长度L，=L，×1.2+6m（6m为端接余量，视现场情况界定，以满足现场扩展需要为准）（3）每箱线能放的根数：N1=305÷L，（4）总根数=信息点数=N2（5）线缆的总用量：M（箱）=N2÷N1上述计算方法适用于双绞线、大对数电缆和光缆的计算。

视频监控系统布线方案及材料清单1. 介绍本文档旨在提供视频监控系统布线方案及所需材料清单。

视频监控系统广泛应用于各种场所，以提供安全防护和监控功能。

布线方案的设计是确保传输设备和摄像头间的信号传输能够达到最佳效果。

2. 布线方案视频监控系统的布线方案应考虑以下几个关键因素：2.1 线缆类型选择高质量的线缆对于视频信号的传输至关重要。

常用的线缆类型包括：- 同轴电缆（Coaxial Cable）：适用于短距离传输，适用于模拟摄像头。

- 网线（Ethernet Cable）：适用于数字摄像头和网络视频传输，提供稳定的数据传输。

2.2 布线路径布线路径应根据具体场所的结构来确定，以确保线缆布置合理、便于维护。

在选择布线路径时，应考虑以下因素：- 离电源线路保持一定的距离，以避免电磁干扰。

- 避免与其他电气线路过于靠近，以减少干扰。

- 确保线缆易于安装和维修，避免过于复杂的布线路径。

2.3 线缆长度选择合适的线缆长度是确保视频信号传输质量的关键。

线缆长度过长可能导致信号衰减和失真。

因此，在规划布线方案时应评估每个摄像头到监控中心（或录像设备）的距离，并选择合适长度的线缆。

3. 材料清单下面是视频监控系统布线所需的基本材料清单：- 同轴电缆或网线：根据具体需要选择适当的类型和规格。

- BNC 连接器（若使用同轴电缆）：用于连接同轴电缆与监控设备。

- RJ45 连接器（若使用网线）：用于连接网线与摄像头或网络视频设备。

- 线缆支架和固定夹具：用于固定线缆，确保整齐和安全。

- 墙壁插孔：用于安装线缆插座。

- 配电盒：用于集中供电和隔离电源线路。

- 工具：如电缆切割工具、压线钳等。

请根据实际需要确定具体的材料清单，并在购买时确保所选材料符合相关质量标准和安全要求。

4. 总结视频监控系统布线方案的设计必须充分考虑线缆类型、布线路径和线缆长度等因素。

选择高质量的线缆和适当的材料，确保布线安全稳定。

通过合理的布线方案和正确的材料选择，视频监控系统能够提供可靠的安全保护和监控功能。

同轴电缆的应用场景同轴电缆是一种常用的传输电信号的电缆，广泛应用于各个领域。

它由内导体、绝缘层、外导体和外护套组成，具有屏蔽性能好、传输距离远、抗干扰能力强等优点。

下面将介绍同轴电缆的几个主要应用场景。

1. 有线电视网络同轴电缆在有线电视网络中得到了广泛的应用。

有线电视网络通过同轴电缆传输电视信号，可以提供高清晰度、高质量的电视节目。

同轴电缆的屏蔽结构可以有效地减少干扰信号的影响，保证信号的清晰稳定传输。

有线电视网络不仅可以提供丰富的电视节目，还可以提供高速互联网服务和电话通信服务，为用户提供全方位的娱乐和通信体验。

2. 电视广播传输同轴电缆在电视广播传输中也起到了重要的作用。

电视台通过同轴电缆将电视信号传输到各个接收站点，然后再通过天线将信号发送给用户。

同轴电缆的传输距离较远，能够满足广播传输的需求。

同时，同轴电缆的屏蔽结构可以有效地防止外界干扰信号的干扰，保证广播信号的清晰传输。

3. 无线通信基站同轴电缆在无线通信基站中也有广泛的应用。

无线通信基站需要将信号从控制室传输到天线塔上，然后再通过天线将信号发送给用户。

同轴电缆可以将信号稳定地传输到天线塔上，保证通信信号的质量。

同时，同轴电缆的屏蔽结构可以有效地减少干扰信号的影响，提高通信质量和稳定性。

4. 安防监控系统同轴电缆在安防监控系统中也得到了广泛的应用。

安防监控系统需要将视频信号从摄像头传输到监控中心或录像机上。

同轴电缆可以稳定地传输视频信号，保证监控图像的清晰度和稳定性。

同时，同轴电缆的屏蔽结构可以有效地减少干扰信号的干扰，提高监控系统的可靠性和稳定性。

5. 数据通信网络同轴电缆在数据通信网络中也有一定的应用。

在一些特殊环境下，如地铁、高速公路等地方，传统的网络无法覆盖到，此时可以采用同轴电缆搭建数据通信网络。

同轴电缆可以传输高速的数据信号，保证数据的稳定传输。

同时，同轴电缆的屏蔽结构可以有效地减少干扰信号的干扰，提高数据传输的可靠性和安全性。

一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述：S : 射频Y : 聚乙烯绝缘V : 聚氯乙烯护套75：75 欧姆5：线径为5mm 2 ：代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。

绝缘层高出外护套约3mm。

三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。

注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。

可适当减少屏蔽网的根数和将屏蔽网焊扁。

四、第三步：（如下图）五、第四步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

六、第五步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。

整理毛刺。

1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

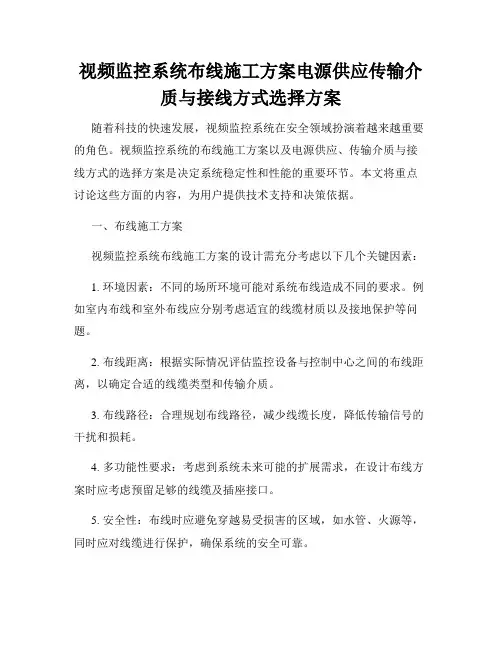

视频监控系统布线施工方案电源供应传输介质与接线方式选择方案随着科技的快速发展，视频监控系统在安全领域扮演着越来越重要的角色。

视频监控系统的布线施工方案以及电源供应、传输介质与接线方式的选择方案是决定系统稳定性和性能的重要环节。

本文将重点讨论这些方面的内容，为用户提供技术支持和决策依据。

一、布线施工方案视频监控系统布线施工方案的设计需充分考虑以下几个关键因素：1. 环境因素：不同的场所环境可能对系统布线造成不同的要求。

例如室内布线和室外布线应分别考虑适宜的线缆材质以及接地保护等问题。

2. 布线距离：根据实际情况评估监控设备与控制中心之间的布线距离，以确定合适的线缆类型和传输介质。

3. 布线路径：合理规划布线路径，减少线缆长度，降低传输信号的干扰和损耗。

4. 多功能性要求：考虑到系统未来可能的扩展需求，在设计布线方案时应考虑预留足够的线缆及插座接口。

5. 安全性：布线时应避免穿越易受损害的区域，如水管、火源等，同时应对线缆进行保护，确保系统的安全可靠。

因此，根据实际需求和布线环境，应选择适当的线缆类型，如双绞线、同轴电缆或光纤等，并合理安排布线路径和接口位置，以确保系统的效果和安全性。

二、电源供应选择方案电源供应是视频监控系统重要的组成部分之一。

选择合适的电源供应方案需要考虑以下几个因素：1. 稳定性与可靠性：电源供应必须具备稳定性和可靠性，以确保系统的持续运行和数据的安全性。

2. 安全性：选择符合安全标准的电源供应设备，以防止电源过载、过热和短路等问题，确保使用过程中的安全性。

3. 备份与预防措施：对于较大型的监控系统，建议采用双路或多路电源供应，以备份和保障系统的稳定运行。

4. 能效与节能：选择具备高能效和节能特性的电源供应设备，以减少能源消耗和运维成本。

因此，在选择电源供应方案时，建议根据实际需求选择专业的电源设备，并确保其符合标准和安全要求。

三、传输介质与接线方式选择方案视频监控系统的传输介质与接线方式的选择直接影响着传输质量和稳定性。
