TTL门电路多余输入端的处理方法
TTL（Transistor-Transistor Logic）门电路是一种常用的数字电路，使用双晶体管结构实现数字逻辑功能。TTL门电路包括非门、与门、或门、与非门、或非门等，其设计基于逻辑门的输入端。然而，在一些情况下，TTL门电路可能会具有多余的输入端。本文将讨论TTL门电路多余输入端的处理方法。
当TTL门电路具有多余的输入端时，可以采取以下几种处理方法：
1.禁用多余输入端：可以将多余的输入端直接禁用，使其不对输出结果产生任何影响。这可以通过将多余输入端连接到电源或地上来实现。通过这种方式，可以确保多余输入不会对电路的正常操作产生任何干扰。
2.多余输入端与其他输入连接：如果多余的输入端可以与其他输入端连接在一起，则可以通过将多余输入端与其他输入进行连接来利用多余输入端。这可以提供一些额外的功能或具有更复杂的逻辑操作。
3.使用多余输入端进行反馈：多余的输入端也可以用于实现电路的反馈连接。通过将多余输入端与电路的输出端连接在一起，可以实现反馈路径，使电路可以具有一些存储和记忆功能。
4.重新设计电路：如果多余的输入端不能通过上述方法进行有效利用，则可能需要重新设计电路。重新设计可以包括使用其他逻辑门类型、增加其他功能模块或重新规划整个电路结构，以适应多余输入端的需求。
除了上述方法，还可以根据具体情况选择其他处理方法，以最大程度地利用多余输入端或最小化其影响。在进行处理时，需要注意以下几点： 1.保持电路的稳定性和可靠性：在处理多余的输入端时，需要确保电路的稳定性和可靠性。任何连接或禁用多余输入端的操作都不应对电路的正常操作产生不利影响。
2.分析电路的逻辑功能：在进行处理之前，需要对电路的逻辑功能进行仔细分析。这将帮助我们确定如何处理多余的输入端以及它们可能引起的影响。
3.考虑电路的性能和功耗：在进行处理时，还需要考虑电路的性能和功耗。一些处理方法可能会增加电路的功耗或影响其性能，因此需要在处理多余输入端时进行权衡。
TTL集成逻辑门电路的型号及其使用常识，引脚识别及其安全操作的方法
1.TTL集成逻辑门电路
TTL集成逻辑门电路是三极管——三极管逻辑门电路的简称，是一种三极管集成电路。由于TTL集成电路生产工艺成熟、产品参数稳定、工作可靠、开关速度高，因此获得了广泛的应用。我国TTL系列产品型号较多，如T4000、T3000、T2000等。下面介绍几种常用的TTL集成门。
（1）集成与非门如图所示为集成四-二输入与非门T4000（74LS00）的外形及外引线排列图，T4000（74LS00）是四2输入与非门，即该集成电路内部有四个独立的两输入与非门电路。其逻辑表达式为。
在图中，A、B为输入逻辑变量，Y是逻辑函数，UCC接电源正极，GND接电源负极（GND又称公共端）。
（2）集成与门
如图所示为集成三-三输入与门74LS11的引脚排列图，其逻辑表达式为 。
（3）集成非门
如图所示为集成六反相器（非门）74LS04的引脚排列图，其逻辑表达式为 。
（4）或非门
如图所示为集成四-二输入或非门74LS02的引脚排列图，其逻辑表达式为 。
2．其他类型TTL逻辑门
在TTL电路中，还有其他功能的门电路，例如OC门、三态门等。
（1）OC门
前面介绍的TTL与非门是不能将两个或两个以上门的输出端并联在一起。在实际工程中常常需要将两个或两个以上的与非门的输出端并联在一起，我们称为线与。因为若一个门的输出端是高电平而另一个门的输出是低电平，则输出端并联以后必然有很大的负载电流同时流过这两个门的输出级。这个电流的数值将远远超过正常工作电流，可能使门电路损坏。
将与非门的集电极开路，可以解决这个问题。我们把集电极开路的与非门称为OC门。如图所示，（a）图为OC门的引脚排列图，（b）图为OC门的逻辑符号。
几个OC门的输出端并联在一起使用，称为线与。OC门正常工作，必须在输出端接一个上拉电阻 与电源相连。
（2）三态输出门（TS门）具有三种输出状态高电平、低电平、高电阻的门电路，称为三态门电路。如图所示为三态门的逻辑符号，是在普通门电路的基础上，多了一个控制端或EN，称为使能端。
TTL门电路

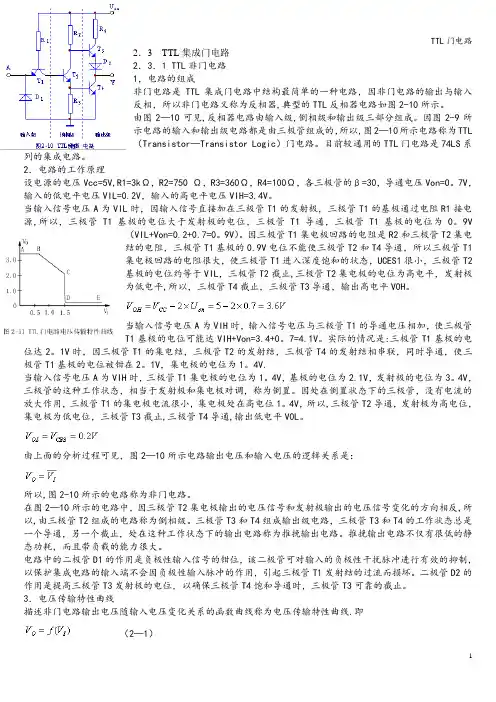

1 2．3 TTL集成门电路
2．3．1 TTL非门电路
1，电路的组成
非门电路是TTL集成门电路中结构最简单的一种电路，因非门电路的输出与输入反相，所以非门电路又称为反相器,典型的TTL反相器电路如图2-10所示。
由图2—10可见,反相器电路由输入级,倒相级和输出级三部分组成。因图2-9所示电路的输入和输出级电路都是由三极管组成的，所以,图2—10所示电路称为TTL（Transistor—Transistor Logic）门电路。目前较通用的TTL门电路是74LS系列的集成电路。
2．电路的工作原理
设电源的电压Vcc=5V,R1=3kΩ，R2=750 Ω，R3=360Ω，R4=100Ω，各三极管的β=30，导通电压Von=0。7V，输入的低电平电压VIL=0.2V，输入的高电平电压VIH=3.4V。
当输入信号电压A为VIL时，因输入信号直接加在三极管T1的发射极，三极管T1的基极通过电阻R1接电源,所以，三极管T1基极的电位大于发射极的电位，三极管T1导通，三极管T1基极的电位为0。9V（VIL+Von=0.2+0.7=0。9V）。因三极管T1集电极回路的电阻是R2和三极管T2集电结的电阻，三极管T1基极的0.9V电位不能使三极管T2和T4导通，所以三极管T1集电极回路的电阻很大，使三极管T1进入深度饱和的状态，UCES1很小，三极管T2基极的电位约等于VIL，三极管T2截止,三极管T2集电极的电位为高电平，发射极为低电平,所以，三极管T4截止，三极管T3导通，输出高电平V0H。
当输入信号电压A为VIH时，输入信号电压与三极管T1的导通电压相加，使三极管T1基极的电位可能达VIH+Von=3.4+0。7=4.1V。实际的情况是:三极管T1基极的电位达2。1V时，因三极管T1的集电结，三极管T2的发射结，三极管T4的发射结相串联，同时导通，使三极管T1基极的电位被钳在2。1V，集电极的电位为1。4V.
ttl门电路的逻辑功能
TTL门电路是数字电路中最常见的一个门电路，它由两个或多个晶体管组成，用以实现数字逻辑运算。在本文中，我们将详细介绍TTL门电路的逻辑功能。
一、什么是TTL门电路
TTL（Transistor-Transistor Logic）门电路是一种基于晶体管的数字逻辑门电路，由两个或多个晶体管构成。TTL门电路广泛应用于数字电路中，在计算机、通信、控制等领域起着重要的作用。
二、TTL门电路的逻辑功能
TTL门电路常见的逻辑功能有四种，分别是与门、或门、非门以及异或门。
1、与门
与门是TTL门电路中最基本的逻辑门，它只有在所有输入都为1时才输出1，否则输出0。
其逻辑符号为“&”，可以用如下真值表来表示：
A | B | Q
--|---|--
0 | 0 | 0
0 | 1 | 0
1 | 0 | 0
1 | 1 | 1
从真值表可以看出，只有当输入A和B都为1时，输出Q才为1。
2、或门
或门是TTL门电路中另一种常见的逻辑门，它在任意一个输入为1时就输出1，只有在所有输入都为0时才输出0。
其逻辑符号为“|”，可以用如下真值表来表示：
A | B | Q
--|---|-- 0 | 0 | 0
0 | 1 | 1
1 | 0 | 1
1 | 1 | 1
从真值表可以看出，只要输入A和B中有一个为1，输出Q就为1。
3、非门
非门是TTL门电路中另一种逻辑门，它将输入0变为1，将输入1变为0。
其逻辑符号为“~”，可以用如下真值表来表示：
A | Q
--|--
0 | 1
1 | 0
从真值表可以看出，当输入A为0时，输出Q为1；当输入A为1时，输出Q为0。
4、异或门
异或门是TTL门电路中另一种常见的逻辑门，它只有在输入A和B不同时才输出1，否则输出0。
其逻辑符号为“^”，可以用如下真值表来表示：
A | B | Q
