数字信号处理的基本概念与方法

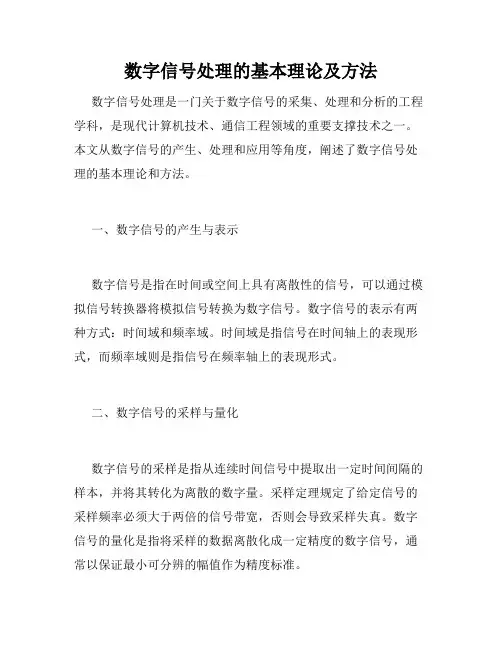

数字信号处理的基本理论及方法

数字信号处理是一门关于数字信号的采集、处理和分析的工程学科，是现代计算机技术、通信工程领域的重要支撑技术之一。本文从数字信号的产生、处理和应用等角度，阐述了数字信号处理的基本理论和方法。

一、数字信号的产生与表示

数字信号是指在时间或空间上具有离散性的信号，可以通过模拟信号转换器将模拟信号转换为数字信号。数字信号的表示有两种方式：时间域和频率域。时间域是指信号在时间轴上的表现形式，而频率域则是指信号在频率轴上的表现形式。

二、数字信号的采样与量化

数字信号的采样是指从连续时间信号中提取出一定时间间隔的样本，并将其转化为离散的数字量。采样定理规定了给定信号的采样频率必须大于两倍的信号带宽，否则会导致采样失真。数字信号的量化是指将采样的数据离散化成一定精度的数字信号，通常以保证最小可分辨的幅值作为精度标准。

三、数字信号的滤波和变换

数字信号滤波是指通过一定的算法和滤波器对数字信号进行去噪和信号增强，常见的数字信号滤波器有低通、高通、带通和带阻滤波器等。数字信号的变换是指将时间域信号转换为频率域信号的过程，常见的变换有傅里叶变换、快速傅里叶变换、小波变换和离散余弦变换等。

四、数字信号处理的应用

数字信号处理可以用于音频、视频、图像等领域。在音频处理方面，数字信号处理可以提高音频质量，降噪、去混响等。在视频处理方面，数字信号处理可以提高视频质量，如增强亮度、对比度、色彩等。在图像处理方面，数字信号处理可以通过图像增强、滤波、变换等手段，提高图像质量和图像识别率。

总之，数字信号处理作为一门重要的工程学科，具有广泛的应用场景和前景。通过深入学习数字信号处理的基本理论和方法，可以为我们更好地理解和应用数字信号处理提供重要的支持。

数字信号处理的基本概念

数字信号处理（Digital Signal Processing，简称DSP）是指利用数学算法和数字计算机技术对信号进行采样、量化、编码、滤波、谐波分析、频率域处理等过程，以实现信号的提取、分析、变换和重构的一门学科。

在现代通信、音频处理、图像处理、雷达、医学影像、人工智能等领域，数字信号处理起到了重要作用。本文将介绍数字信号处理的基本概念，包括信号和系统、采样和量化、傅里叶变换等内容。

一、信号和系统

信号是描述信息变化或传输的物理量，例如声音、图像等。系统是指对输入信号进行处理、变换或传输的装置或方法。在数字信号处理中，信号被表示为离散的序列，系统被表示为差分方程或差分方程组。

二、采样和量化

采样是指将连续时间域的信号转换为离散时间域的信号。采样定理（Nyquist准则）规定，为了保持信号的完整性，在进行采样时，采样频率至少应为信号最高频率的2倍。

量化是指将连续幅度范围内的信号转换为离散的幅度级别。常用的量化方法有线性量化和非线性量化。量化级别的选择会影响信号的精度和动态范围。

三、傅里叶变换 傅里叶变换是一种信号在频域分析的重要工具。它将信号从时域转换到频域，可以用于分析信号的频谱特性。傅里叶变换包括连续傅里叶变换（CTFT）和离散傅里叶变换（DFT）。

DFT是DSP中最常用的变换，它将离散时间域的信号转换为离散频域的信号。快速傅里叶变换（FFT）是DFT的一种高效算法，常用于实时处理以及频谱分析。

四、滤波

滤波是指通过系统对信号进行处理，提取感兴趣的频率成分或去除噪声。滤波器分为时域滤波和频域滤波器。

常见的时域滤波器有均值滤波器、中值滤波器、高通滤波器和低通滤波器。频域滤波器主要利用傅里叶变换进行滤波，例如带通滤波器、带阻滤波器等。

五、数字滤波器的设计

数字滤波器的设计是DSP领域的重要内容。常见的设计方法有有限脉冲响应（FIR）滤波器和无限脉冲响应（IIR）滤波器。

第二章 数字图像处理的基本概念

2.3 图像数字化

图像数字化是将一幅画面转化成计算机能处理的形式——数字图像的过程。

模拟图像 数字图像 正方形点阵

具体来说，就是把一幅图画分割成如上图所示的一个个小区域（像元或

像素），并将各小区域灰度用整数来表示，形成一幅数字图像。它包括采样和

量化两个过程。小区域的位置和灰度就是像素的属性。

单波段、多波段和超波段图像

2.3.1 采样

将空间上连续的图像变换成离散点的操作称为采样。采样间隔和采样孔

径的大小是两个很重要的参数。

当对图像进行实际的抽样时，怎样选择各抽样点的间隔是个非常重要的

问题。关于这一点，图像包含何种程度的细微的浓淡变化，取决于希望忠实反映

图像的程度。

2.3.2 量化

经采样图像被分割成空间上离散的像素，但其灰度是连续的，还不能用

计算机进行处理。

将像素灰度转换成离散的整数值的过程叫量化。一幅数字图像中不同灰

度值的个数称为灰度级数，用G表示。一般来说，G=2∧g,g就是表示图像像素灰

度值所需的比特位数。

一幅大小为M×N、灰度级数为G的图像所需的存储空间，即图像的数据

量，大小为M×N×g （bit） 黑白图像:是指图像的每个像素只能是黑或白，没有中间的过渡，故又

称为二值图像。二值图像的像素值为0或1。例如

灰度图像:灰度图像是指每个像素由一个量化的灰度值来描述的图像。

它不包含彩色信息。

彩色图像:彩色图像是指每个像素由R、G、B三原色像素构成的图像，

其中R、B、G是由不同的灰度级来描述的。

2.3.3 量化参数与数字化图像间的关系

数字化方式可分为均匀采样、量化和非均匀采样、量化。所谓“均匀”,

指的是采样、量化为等间隔。图像数字化一般采用均匀采样和均匀量化方式。

非均匀采样是根据图象细节的丰富程度改变采样间距。细节丰富的地方，

采样间距小，否则间距大。

一、图像的预处理技术

图像处理按输入结果可以分为两类，即输入输出都是一副图像和输入一张图像输出不再是图像的数据。图像处理是个很广泛的概念，有时候我们仅仅需要对一幅图像做一些简单的处理，即按照我们的需求将它加工称我们想要得效果的图像，比如图像的降噪和增强、灰度变换等等。更多时候我们想要从一幅图像中获取更高级的结果，比如图像中的目标检测与识别。如果我们将输出图像中更高级的结果视为目的的话，那么我们可以把输入输出都是一幅图像看作是整个处理流程中的预处理。下面我们将谈到一些重要的预处理技术。

（一）图像增强与去噪

图像的增强是一个主观的结果，原来的图像按照我们的需求被处理成我们想要的效果，比如说模糊、锐化、灰度变换等等。图像的去噪则是尽可能让图像恢复到被噪声污染前的样子。衡量标准是可以度量的。不管是图像的增强与去噪，都是基于滤波操作的。

1．滤波器的设计方法

滤波操作是图像处理的一个基本操作，滤波又可分为空间滤波和频域滤波。空间滤波是用一个空间模板在图像每个像素点处进行卷积，卷积的结果就是滤波后的图像。频域滤波则是在频率域看待一幅图像，使用快速傅里叶变换将图像变换到频域，得到图像的频谱。我们可以在频域用函数来保留或减弱/去除相应频率分量，再变换回空间域，得到频域滤波的结果。而空间滤波和频域滤波有着一定的联系。频域滤波也可以指导空间模板的设计，卷积定理是二者连接的桥梁。

（1）频域滤波

使用二维离散傅里叶变换（DFT）变换到频域：

10)//(210),(),(NyNvyMuxiMxeyxfvuF

使用二维离散傅里叶反变换（IDFT）变换到空间域：

1010)//(2),(1),(MuNvNvyMuxievuFMNyxf

在实际应用中，由于该过程时间复杂度过高，会使用快速傅里叶变换（FFT）来加速这个过程。现在我们可以在频域的角度看待这些图像了。必须了解的是，图像中的细节即灰度变化剧烈的地方对应着高频分量，图像中平坦变化较少的地方对应着低频分量。图像中的周期性图案/噪声对应着某一个频率区域，那么在频域使用合适的滤波器就能去除相应的频率分量，再使用傅里叶反变换就能看到实际想要的结果。
