搅拌机使用说明对从事设备管理、操作及维修人员来说是必读资料，这样不仅能有效的帮助你使用本机并达到最佳经济效益，而且还能避免机械损坏和意外事故的发生。
本说明书编制完全为维护用户之利益，所提出之内容包括警告事项，目的也在于此，藉此奉请用户详细阅读，认真实行。
说明书只是介绍主要的操作步骤，因而不能代替有丰富经验的操作人员。
目录一、概述 ------------------------------------------（4）二、主要技术性能------------------------------------------（4）三、主要结构原理------------------------------------------（5）1、上料系统---------------------------------------- （5）2、传动装置 ---------------------------------------- （7）3、搅拌罐及搅拌装置 ----------------------------------（7）4、轴端支承及密封装置-----------------------------------（8）4、供水系统------------------------------------- （9）6、卸料门装置 ------------------------------------（9）7、电气控制系统 -------------------------------------- （9）8、气路系统 ---------------------------------------- （10）四、安装和调试 ------------------------------------- （11）1、设备安装 ----------------------------------------（11）2、试运行前的检查和准备工作 ---------------------------（11）3、空载试运转 -----------------------------------------（12）4、重载试运转-----------------------------------------（12）五、操作使用及注意事项 ------------------------------------ （12）1 、操作程序 ------------------------------------ （13）2、每次使用前的检查内容-------------------------------- （13）3、使用后的维护保养------------------------------------ （14）4 、操作注意事项------------------------------------ （14）六、机器的维护和保养 -----------------------------------（14）1、每班使用前检查项目-----------------------------------（14）2、每班使用后的保养-----------------------------------（14）3、每周检查项目----------------------------------------（15）4、定期检查项目----------------------------------------（15）七、故障及排除方法-------------------------------------- （16）附表一机器润滑表-------------------------------------- （17）附表二各部位轴承表------------------------------------- （17）附表三易损件明细-------------------------------------- （18）附表四装箱清单 -------------------------------------- （19）附图电气原理图一、概述本产品设计开发和生产制作过程执行《IS09001：2000质量管理体系》标准、和中华人民共和国国家标准《GB/T9142—2000混凝土搅拌机》。
ZR4-6型混凝试验搅拌机 使 用 说 明 书深圳市中润水工业技术发展有限公司深圳科技工业园内目 录搅拌机的主要部件 (Ⅰ)搅拌机主机的内部结构 (Ⅱ)烧杯上取水样阀门的安装 (Ⅲ)搅拌机的技术性能参数 (Ⅳ)装箱清单 (Ⅳ)一． 安装和接电 (1)1.1 搅拌桨 (1)1.2 烧杯和取水样阀门 (1)1.3 加药试管 (1)1.4 接电 (1)二． 操作步骤 (1)三． 编写程序 (3)四． 温度标定 (4)五． 操作注意事项及简单故障处理 (4)六． 保障平行试验结果准确的措施 (6)附件1. 关于加药附件2. 如何调整搅拌头的高度附件3. 关于搅拌桨附件4. 常用搅拌程序（供参考）1716157653420121. 控制器2. 主机3. 搅拌桨4. 圆形烧杯5. 取水样阀门6. 方形烧杯7. 灯箱（塑料板下面）8. 桨固定螺丝（上面一颗）9. 加药电机 10. 搅拌头（内含六个搅拌电机） 11. 信号电缆 12. 试管定位胶圈 13. 加药试管 14. 加药手柄 15. 电源线16. 连接电缆 17. 温度传感器 18. 亮度旋钮 19. 按键开关 20. 液晶显示器搅拌机主要部件21. 升降臂22. 塑料支撑23. 锁紧帽 24. 电源开关 电源播座 连接电缆插座 散热风扇 主机盖板 搅拌头盖板 30. 试管夹26272425搅拌机主机的内部结构请先打开主机盖板（28）。
30. 试管夹 31. 信号电缆的固定螺丝 32. 开关电源的接线端 33. 开关电源 34. 提升电路板 35. 提升电机 36. 提升电机固定螺丝（4个） 37. 驱动电路板 38. 1A 保险丝（驱动电路板上6个）烧杯上阀门的安装1. 用随机配送的生料带②, 在阀门的螺纹⑩上缠绕1-2圈, 不用太厚,注意生料带不要堵住旁边阀门的进口, 在螺纹⑩上先打湿少许水对缠绕有帮助。
2. 将缠绕好生料带的阀门用手拧上烧杯正面的取样口①，不用非常紧, 若阀门最后定位不正确, 则需要拿出阀门, 调整角度重新拧上。

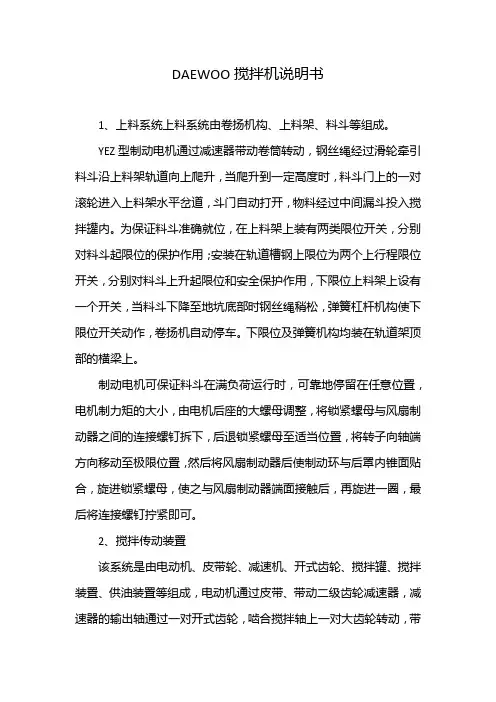

DAEWOO搅拌机说明书
1、上料系统上料系统由卷扬机构、上料架、料斗等组成。
YEZ型制动电机通过减速器带动卷筒转动，钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升，当爬升到一定高度时，料斗门上的一对滚轮进入上料架水平岔道，斗门自动打开，物料经过中间漏斗投入搅拌罐内。
为保证料斗准确就位，在上料架上装有两类限位开关，分别对料斗起限位的保护作用；安装在轨道槽钢上限位为两个上行程限位开关，分别对料斗上升起限位和安全保护作用，下限位上料架上设有一个开关，当料斗下降至地坑底部时钢丝绳稍松，弹簧杠杆机构使下限位开关动作，卷扬机自动停车。
下限位及弹簧机构均装在轨道架顶部的横梁上。
制动电机可保证料斗在满负荷运行时，可靠地停留在任意位置，电机制力矩的大小，由电机后座的大螺母调整，将锁紧螺母与风扇制动器之间的连接螺钉拆下，后退锁紧螺母至适当位置，将转子向轴端方向移动至极限位置，然后将风扇制动器后使制动环与后罩内锥面贴合，旋进锁紧螺母，使之与风扇制动器端面接触后，再旋进一圈，最后将连接螺钉拧紧即可。
2、搅拌传动装置
该系统是由电动机、皮带轮、减速机、开式齿轮、搅拌罐、搅拌装置、供油装置等组成，电动机通过皮带、带动二级齿轮减速器，减速器的输出轴通过一对开式齿轮，啮合搅拌轴上一对大齿轮转动，带
动两根水平配置的搅拌轴，反向等速回转。
若料斗在提升或下降时出现制动异常（下滑），则先将锁紧螺母后退至适当位置，再将该端的内六角螺栓向里拧紧，缩短内刹距离，再将锁紧螺母拧紧。
若在启动提升电机时出现闷车，则先将锁紧螺母后退至适当位置，再将该端的内六角螺栓松开，拉长内刹距离，再将锁紧螺母拧紧。
目录课程设计任务总析................................................................................................ 错误！未定义书签。
一、任务目标：................................................................................................ 错误！未定义书签。
二、项目及设计总领：.................................................................................... 错误！未定义书签。
三、相关知识:.................................................................................................. 错误！未定义书签。
1.1 课程设计的目的.................................................................................... 错误！未定义书签。
1.2 课程设计的内容和任务........................................................................ 错误！未定义书签。
1.3 课程设计的步骤.................................................................................... 错误！未定义书签。
1.4 课程设计的有关注意事项.................................................................... 错误！未定义书签。
Harbin Institute of Technology轴系部件设计说明书课程名称：机械设计题目：轴系部件设计5.2.2院系：机电工程学院班级：设计者：学号：指导教师：设计时间：哈尔滨工业大学哈尔滨工业大学机械设计作业任务书题目：轴系部件设计5.2.2设计原始数据：液体搅拌机的传动装置如图1所示，机器工作平稳、单向回转、成批生产，其他数据见表1。
图1 液体搅拌机传动装置表1 液体搅拌机V带传动的已知数据目录一、选择轴的材料 (4)二、初算轴颈 (4)三、结构设计 (4)四、轴的受力分析 (6)五、校核轴的强度 (8)六、校核键连接的强度 (8)七、校核轴承寿命 (8)八、轴承端盖设计 (9)九、轴承座结构设计 (9)十、参考文献 (9)一、选择轴的材料因传递的功率不大，且对质量和尺寸无特殊要求，故选择常用材料45钢，调质处理。
二、初算轴颈按照扭转强度条件初算轴的最小直径，式中d——轴的直径；τ——轴剖面中最大扭转剪应力，MPa；P——轴传递的功率，kW；n——轴的转速，r/min;[]τ——许用扭转剪应力，MPa;C——由许用扭转剪应力确定的系数；轴的材料初定为45号钢，根据参考文献[1]表9.4查得C=118～106，考虑轴端弯矩比转矩小，取C=106。
根据参考文献[2]表9.1，取，，代入上式，得所以本方案中，轴颈上有一个键槽，应将轴径增大5%，即按照GB2822-81的系列圆整，取d=25mm 。
三、结构设计（一）确定轴承部件机体的结构形式及主要尺寸为方便轴承部件的拆卸，轴件机体采用整体式结构，轴的草图如图一，取机体的铸造壁厚，机体上轴承旁连接螺栓直径连接螺栓直径，装拆螺栓所需要的扳手空间,故轴承座内壁至座孔外端面距离，取。
1243567图一轴的草图（二）确定轴的轴向固定方式因传递功率小，齿轮减速器效率高、发热小，输出轴的跨距不大，故轴承部件的固定方式可采用两端固定方式。
（三）选择滚动轴承类型，并确定润滑与密封方式因轴承所受轴向力很小，选用深沟球轴承，因为齿轮的线速度，采用油脂对轴承润滑。
机械设计（论文）说明书题目：二级直齿圆柱齿轮减速器系别： XXX系专业：学生姓名：学号：指导教师：职称：目录第一部分课程设计任务书-------------------------------3 第二部分传动装置总体设计方案-------------------------3 第三部分电动机的选择--------------------------------4 第四部分计算传动装置的运动和动力参数-----------------7 第五部分齿轮的设计----------------------------------8 第六部分传动轴承和传动轴及联轴器的设计---------------17 第七部分键连接的选择及校核计算-----------------------20 第八部分减速器及其附件的设计-------------------------22 第九部分润滑与密封----------------------------------24 设计小结--------------------------------------------25 参考文献--------------------------------------------25第一部分课程设计任务书一、设计课题：设计两级展开式圆柱直齿轮减速器,卷筒效率为0.9(包括其支承轴承效率的损失),使用期限8年(300天/年),2班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V。
二. 设计要求:1.减速器装配图一张。
2.绘制轴、齿轮等零件图各一张。
3.设计说明书一份。
三. 设计步骤:1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 齿轮的设计6. 滚动轴承和传动轴的设计7. 键联接设计8. 箱体结构设计9. 润滑密封设计第二部分传动装置总体设计方案1.组成：传动装置由电机、减速器、工作机组成。
单螺杆搅拌机设计说明书
