1
1、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
混凝土强度等级 梁保护层厚度 柱保护层厚度 抗震等级 连接方式 钢筋类型 锚固长度
C30 25 30 三级抗震 对焊 普通钢筋 按03G101-1图集及
表2
直径 6 8 10 20 22 25
单根钢筋理论重量（kg/m） 0.222 0.395 0.617 2.47 2.98 3.85
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重
2 量值保留三位小数。
2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。混凝土强度等级为C25。求各种钢筋下料长度。
图1 钢筋混凝土框架梁KLl平法施工图
3
3、某6m长钢筋混凝土简支梁（见下图），试计算各型号钢筋下料长度。
4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
4
5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。柱截面尺寸为500mm x 500mm。试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。
5
6、试编制下图所示5根梁的钢筋配料单。
各种钢筋的线重量如下：10（0.617kg/m）；12(0.888kg/m)；25(3.853kg/m)。
6
7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。

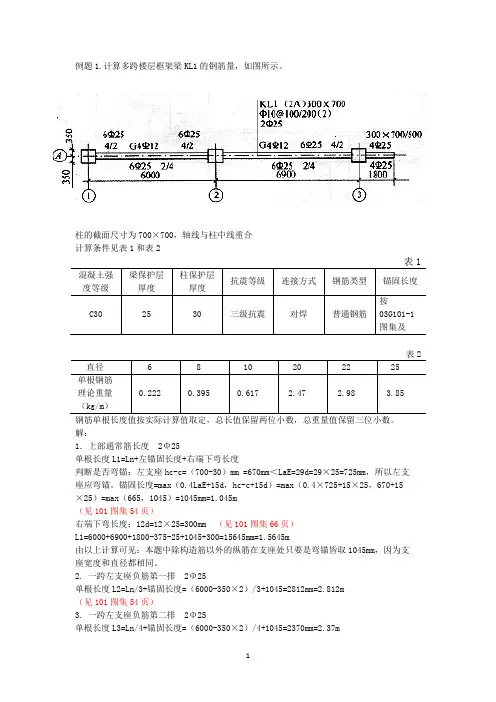

1 例题1.计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1 混凝土强度等级 梁保护层厚度 柱保护层厚度 抗震等级 连接方式 钢筋类型 锚固长度
C30 25 30 三级抗震 对焊 普通钢筋 按03G101-1图集及
表2
直径 6 8 10 20 22 25
单根钢筋理论重量（kg/m） 0.222 0.395 0.617 2.47 2.98 3.85
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
解：
1．上部通常筋长度 2Φ25
单根长度L1=Ln+左锚固长度+右端下弯长度
判断是否弯锚：左支座hc-c=（700-30）mm =670mm＜LaE=29d=29×25=725mm，所以左支座应弯锚。锚固长度=max（0.4LaE+15d，hc-c+15d）=max（0.4×725+15×25，670+15×25）=max（665，1045）=1045mm=1.045m
（见101图集54页）
右端下弯长度：12d=12×25=300mm （见101图集66页）
L1=6000+6900+1800-375-25+1045+300=15645mm=1.5645m
由以上计算可见：本题中除构造筋以外的纵筋在支座处只要是弯锚皆取1045mm，因为支座宽度和直径都相同。
2. 一跨左支座负筋第一排 2Φ25
单根长度L2=Ln/3+锚固长度=（6000-350×2）/3+1045=2812mm=2.812m
（见101图集54页）
3. 一跨左支座负筋第二排 2Φ25
单根长度L3=Ln/4+锚固长度=（6000-350×2）/4+1045=2370mm=2.37m 2 （见101图集54页）
4. 一跨下部纵筋 6Φ25
单根长度L4=Ln+左端锚固长度+右端锚固长度=6000-700+1045×2=7390mm=7.39m
钢筋工程量计算例题(同名22932)
2 1、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
混凝土强度等级 梁保护层厚度 柱保护层厚度 抗震等级 连接方式 钢筋类型 锚固长度
C30 25 30 三级抗震 对焊 普通钢筋 按03G101-1图集及
表2
直径 6 8 10 20 22 25
单根钢筋理论重量（kg/m） 0.222 0.395 0.617 2.47 2.98 3.85
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
3
2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。混凝土强度等级为C25。求各种钢筋下料长度。
图1 钢筋混凝土框架梁KLl平法施工图
4
3、某6m长钢筋混凝土简支梁（见下图），试计算各型号钢筋下料长度。
4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
5
5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。柱截面尺寸为500mm x 500mm。试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。
6
6、试编制下图所示5根梁的钢筋配料单。
各种钢筋的线重量如下：10（0.617kg/m）；12(0.888kg/m)；25(3.853kg/m)。
7
7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。

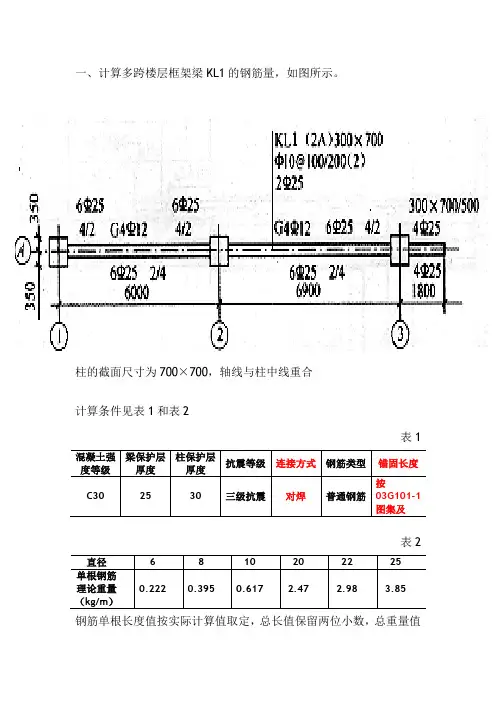

一、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
混凝土强度等级 梁保护层厚度 柱保护层厚度 抗震等级 连接方式 钢筋类型 锚固长度
C30 25 30 三级抗震 对焊 普通钢筋 按03G101-1图集及
表2
直径 6 8 10 20 22 25
单根钢筋理论重量（kg/m） 0.222 0.395 0.617 2.47 2.98 3.85
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
解：
1．上部通常筋长度 2Φ25
单根长度L1=Ln+左锚固长度+右端下弯长度
判断是否弯锚：左支座hc-c=（700-30）mm =670mm＜LaE=29d=29×25=725mm，所以左支座应弯锚。
锚固长度=max（0.4LaE+15d，hc-c+15d，LaE）=max（0.4×725+15×25，670+15×25，725）=max（665，1045,725）=1045mm=1.045m
（见101图集54页）
右端下弯长度（悬挑板上部钢筋下弯收头）：12d=12×25=300mm
（见101图集66页）
L1=6000+6900+1800-375-25+1045+300=15645mm=1.5645m
由以上计算可见：本题中除构造筋以外的纵筋在支座处只要是弯锚皆取1045mm，因为支座宽度和直径都相同。
2. 一跨左支座负筋第一排 2Φ25
单根长度L2=Ln/3+锚固长度=（6000-350×2）/3+1045=2812mm=2.812m
（见101图集54页）
3. 一跨左支座负筋第二排 2Φ25
单根长度L3=Ln/4+锚固长度=（6000-350×2）/4+1045=2370mm=2.37m
（见101图集54页）
4. 一跨下部纵筋 6Φ25（未说明，按照非通常计算）
